IBM+磁盘阵列设置教程
IBM服务器3650M3阵列配置方法ServeRaidMR5000WebBIOSUserGuide
ServeRaid MR 5000 阵列卡WebBIOS配置目录一．启动WebBIOS (1)二．配置RAID0,RAID1,RAID5 (4)三．配置RAID10 (13)四．添加热备份盘HotSpare (17)五．设置硬盘为Unconfigured Good状态 (20)六．导入外部阵列信息 (23)一．启动WebBIOS启动WebBIOS有两种方法1.配置有ServeRaid MR 5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。
按下CTRL+H组合键后会出现阵列卡配置界面2.开机按F1进入UEFI配置界面选择System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS二．配置RAID0,RAID1,RAID51.在WebBIOS中选择配置向导Configuration Wizard2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择Add Configuration。
选择Yes确定3.选择手动配置Manual Configuration4.选择要配置在阵列中的硬盘，按Add to Array从左边的Drivers中选到右边的Driver Groups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘。
5.选好硬盘后，选择Accept DG后点击Next7.在左侧的ArrayWithFreeSpace中选中刚刚做好的Disk Groups按Add to SPAN添加到右侧的span中，然后选择Next8.Virtual Disk配置界面，选好Virtual Disk参数后，点选Accept接受配置，最后选择Next。
·RAID Level中可以选择要配置的RAID级别；·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，比如示例中三个73G的硬盘配置raid0容量约为200G，而如果配置RAID5容量约为134G；·Select size选项中可以修改Virtual Disk的容量，通常这个值设定为该磁盘组RAID级别的最大容量。
IBM阵列卡设置(图解)
ServeRaid MR 5000 阵列卡WebBIOS配置一．启动WebBIOS启动WebBIOS有两种方法1.配置有ServeRaid MR 5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。
按下CTRL+H组合键后会出现阵列卡配置界面2.开机按F1进入UEFI配置界面选择System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS1.在WebBIOS中选择配置向导Configuration Wizard2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择Add Configuration。
选择Yes确定3.选择手动配置Manual Configuration4.选择要配置在阵列中的硬盘，按Add to Array从左边的Drivers中选到右边的Driver Groups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘。
5.选好硬盘后，选择Accept DG后点击Next6.在左侧的ArrayWithFreeSpace中选中刚刚做好的Disk Groups按Add toSPAN添加到右侧的span中，然后选择Next7.Virtual Disk配置界面，选好Virtual Disk参数后，点选Accept接受配置，最后选择Next。
·RAID Level中可以选择要配置的RAID级别；·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，比如示例中三个73G的硬盘配置raid0容量约为200G，而如果配置RAID5容量约为134G；·Select size选项中可以修改Virtual Disk的容量，通常这个值设定为该磁盘组RAID级别的最大容量。

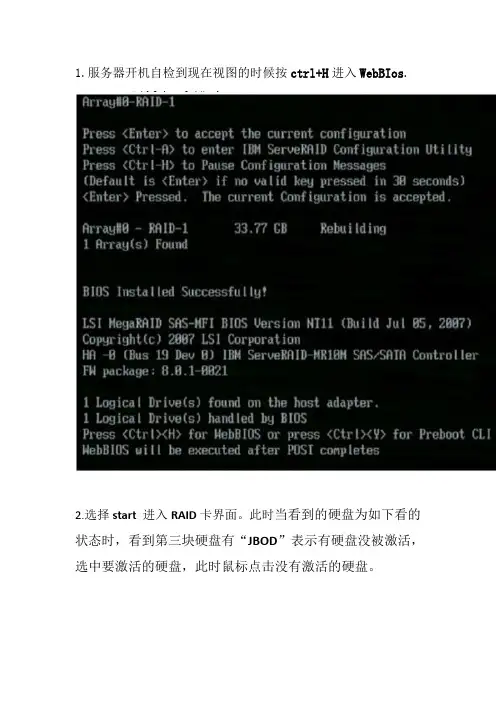

(完整版)IBM做raid指南
1.服务器开机自检到现在视图的时候按ctrl+H进入WebBIos.2.选择start进入RAID卡界面。
此时当看到的硬盘为如下看的状态时，看到第三块硬盘有“JBOD”表示有硬盘没被激活，选中要激活的硬盘，此时鼠标点击没有激活的硬盘。
3. .选择出现的make unconfGood选择其选项，点击GO,下一步即可对其激活。
4.硬盘全部激活后使用配置向导（Configuration Wizard）进行配置，选择Configuration Wizard选项。
5.选择Add Configuration（添加配置），然后next 下一步。
6．默认选择manual configuration选项，点击next7．到下面界面后可以看到硬盘信息将硬盘选住（做raid5选择3块以上的盘，本次做raid1为例）然后点击“Add to array”8.然后看到以下视图再点击Accept DG9.再会出现下面视图点击“next”10.然后会出现以下视图Array with free space选项里面可以看到能做的raid种类，然后点“Add to SPAN”。
11.出现以下视图点击“next”12.出现以下视图“RAID Level”选项里面能看到能做raid 的种类（如果第7步骤里面加了3块盘就能显示RAID5）RAID1， RAID0;13.这次我们做的是RAID 1，选择RAID 1后，在Select Size 里面写硬盘大小（这里右边有提示做raid 0, raid 1的总硬盘大小，有raid 5的话也会出现raid 5的硬盘大小）再点击Accept14.出现以下选项点“yes”15.出现此界面的时候再点击“next”16.出现以下视图的时候点击“Accept”17.出现以下界面点击“yes”18.再次点击“yes”19.出现以下界面点击左下脚的“Home”返回住菜单20.到主菜单后能看到“Deive Geoup:0,Raid 1”说明raid 1已做好。
IBM+磁盘阵列设置教程

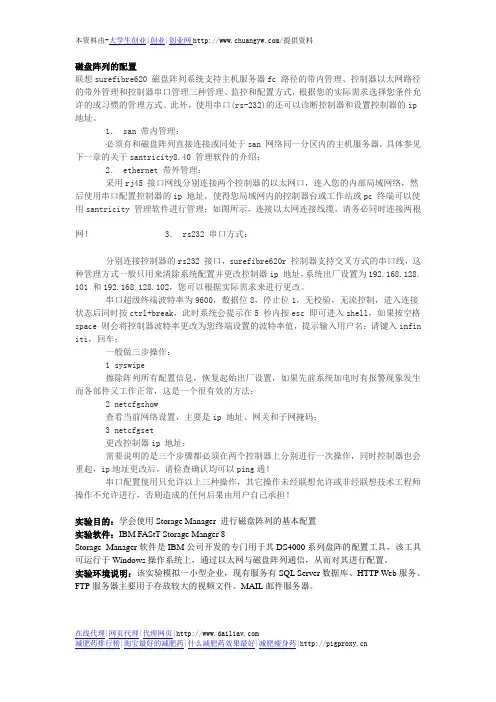

磁盘阵列的配置联想surefibre620 磁盘阵列系统支持主机服务器fc 路径的带内管理、控制器以太网路径的带外管理和控制器串口管理三种管理、监控和配置方式，根据您的实际需求选择您条件允许的或习惯的管理方式。
此外，使用串口(rs-232)的还可以诊断控制器和设置控制器的ip 地址。
1． san 带内管理：必须有和磁盘阵列直接连接或同处于san 网络同一分区内的主机服务器，具体参见下一章的关于santricity8.40 管理软件的介绍；2． ethernet 带外管理：采用rj45 接口网线分别连接两个控制器的以太网口，连入您的内部局域网络，然后使用串口配置控制器的ip 地址，使得您局域网内的控制器台或工作站或pc 终端可以使用sa ntricity 管理软件进行管理；如图所示，连接以太网连接线缆，请务必同时连接两根网！3． rs232 串口方式：分别连接控制器的rs232 接口，surefibre620r 控制器支持交叉方式的串口线，这种管理方式一般只用来清除系统配置并更改控制器ip 地址，系统出厂设置为192.168.128.1 01 和192.168.128.102，您可以根据实际需求来进行更改。
串口超级终端波特率为9600，数据位8，停止位1，无校验，无流控制，进入连接状态后同时按ctrl+break，此时系统会提示在5 秒内按esc 即可进入shell，如果按空格spac e 则会将控制器波特率更改为您终端设置的波特率值，提示输入用户名：请键入infiniti，回车；一般做三步操作：1 syswipe擦除阵列所有配置信息，恢复起始出厂设置，如果先前系统加电时有报警现象发生而各部件又工作正常，这是一个很有效的方法；2 netcfgshow查看当前网络设置，主要是ip 地址、网关和子网掩码；3 netcfgset更改控制器ip 地址；需要说明的是三个步骤都必须在两个控制器上分别进行一次操作，同时控制器也会重起，ip地址更改后，请检查确认均可以ping通！串口配置使用只允许以上三种操作，其它操作未经联想允许或非经联想技术工程师操作不允许进行，否则造成的任何后果由用户自己承担！实验目的：学会使用Storage Manager 进行磁盘阵列的基本配置实验软件：IBM FAStT Storage Manger 8Storage Manager软件是IBM公司开发的专门用于其DS4000系列盘阵的配置工具，该工具可运行于Windows操作系统上，通过以太网与磁盘阵列通信，从而对其进行配置。
IBM阵列配置说明
使用WebBIOS CU（Ctrl+H）配置ServeRAID MR SAS/SATA Controller (注：本文仅适用于ServeRAID MR RAID controller MR-10x系列)一启动WebBIOS 配置工具界面 (2)二 WebBIOS CU主界面选项介绍 (4)三创建阵列配置信息 (11)1. 使用配置向导（Configuration Wizard） (11)2. 选择配置方式 (12)3. 使用自动配置模式（Auto Configuration：Without Redundancy） (15)4. 使用自动配置模式（Auto Configuration：With Redundancy） (18)5. 使用自定义配置（Custom Configuration），配置RAID0，1，5，6等 (21)6. 使用自定义配置（Custom Configuration），配置RAID10， 50，60等 (29)四添加或删除HotSpare (35)1. 创建Dedicated Hotspare (37)2. 创建Global Hotspare (39)3. 删除Hotspare硬盘 (41)五关于Rebulid操作示例 (43)1. 硬盘显示OFFLINE (43)2. 硬盘显示Missing from DGx (48)六删除已有Virtual Disk (51)七关于Physical Disk的一些操作 (54)1. 物理硬盘 UNCONF BAD (54)2. 新加物理硬盘已有其他RAID信息（Import操作） (56)注：如果是新机器，没有做过任何配置，并且只配置RAID而无其他操作，请直接参考“三创建阵列配置信息”中的“5. 使用自定义配置（Custom Configuration），配置RAID0，1，5，6等”或“6. 使用自定义配置（Custom Configuration），配置RAID10， 50，60等”一启动WebBIOS 配置工具界面1. 添加有ServeRAID MR RAID controller MR-10x控制器的服务器开机自检时，会有<CTRL>+<H>的提示（类似于）：此时，请按下组合键<CTRL>+<H>。
ibm服务器 RAID配置全程
ibm服务器 RAID配置全程2007-12-03 15:56ibm服务器 RAID配置全程一、RAID介绍RAID是Redundent Array of Inexpensive Disks的缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。
后来RAID中的字母I被改作了Independent，RAID就成了“独立冗余磁盘阵列”，但这只是名称的变化，实质性的内容并没有改变。
可以把RAID理解成一种使用磁盘驱动器的方法，它将一组磁盘驱动器用某种逻辑方式联系起来，作为逻辑上的一个磁盘驱动器来使用。
RAID的优点1. 传输速率高。
在部分RAID模式中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍的速率。
因为CPU的速度增长很快，而磁盘驱动器的数据传输速率无法大幅提高，所以需要有一种方案解决二者之间的矛盾。
2. 更高的安全性。
相较于普通磁盘驱动器很多RAID模式都提供了多种数据修复功能，当RAID中的某一磁盘驱动器出现严重故障无法使用时，可以通过RAID中的其他磁盘驱动器来恢复此驱动器中的数据，而普通磁盘驱动器无法实现，这是使用RAID的第二个原因。
RAID的分类RAID 0，无冗余无校验的磁盘阵列。
数据同时分布在各个磁盘上，没有容错能力，读写速度在RAID中最快，但因为任何一个磁盘损坏都会使整个RAID系统失效，所以安全系数反倒比单个的磁盘还要低。
一般用在对数据安全要求不高，但对速度要求很高的场合，如：大型游戏、图形图像编辑等。
此种RAID模式至少需要2个磁盘，而更多的磁盘则能提供更高效的数据传输。
RAID 1，镜象磁盘阵列。
每一个磁盘都有一个镜像磁盘，镜像磁盘随时保持与原磁盘的内容一致。
RAID1具有最高的安全性，但只有一半的磁盘空间被用来存储数据。
主要用在对数据安全性要求很高，而且要求能够快速恢复被损坏的数据的场合。
IBM X系类RAID磁盘阵列及系统安装
IBM X系类RAID磁盘阵列及系统安装本文将以IBM System x3650(7979)服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
1、磁盘阵列配置实例当硬盘连接到阵列卡(RAID)上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0、1或者5等的逻辑磁盘(也叫容器)，这样系统才能够正确识别它。
当然，逻辑磁盘(Logic Drive)、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思，只是不同阵列卡产商的不同叫法。
磁盘阵列的配置通常是利用磁盘阵列卡的BIOS工具进行的，也有使用第三方提供的配置工具软件去实现对阵列卡的管理，如Dell Array Manager。
本文要介绍的是在DELL服务器中如何利用阵列卡的BIOS工具进行磁盘阵列配置的方法。
如果在您的服务器中采用的是Adaptec磁盘阵列控制器(PERC2、PERC2/SI、PERC3/SI 和PERC3/DI)，在系统开机自检时将看到以下信息:Dell PowerEdge Expandable RAID Controller 3/Di, BIOS V2.7-x [Build xxxx](c)1998-2002 Adaptec, Inc. All Rights Reserved. <<< Press CTRL+A for Configuration Utility! >>>如果您的服务器配置的是一块AMI/LSI磁盘阵列控制器(PERC2/SC、PERC2/DC、PERC3/SC、PERC3/DC、PERC4/DI和PERC4/DC)，则在系统开机自检的时候将看到以下信息:Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC.Press CTRL+M to Run Configuration Utility or Press CTRL+H for WebBios或者PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp.Press CTRL+M to Run Configuration Utility or Press CTRL+H for WebBios下面对以上两种情况分别予以介绍。
ibm服务器 RAID配置全程
一、RAID介绍RAID是Redundent Array of Inexpensive Disks的缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。
后来RAID中的字母I被改作了Independen t，RAID就成了“独立冗余磁盘阵列”，但这只是名称的变化，实质性的内容并没有改变。
可以把RAID理解成一种使用磁盘驱动器的方法，它将一组磁盘驱动器用某种逻辑方式联系起来，作为逻辑上的一个磁盘驱动器来使用。
RAID的优点1. 传输速率高。
在部分RAID模式中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍的速率。
因为CPU的速度增长很快，而磁盘驱动器的数据传输速率无法大幅提高，所以需要有一种方案解决二者之间的矛盾。
2. 更高的安全性。
相较于普通磁盘驱动器很多RAID模式都提供了多种数据修复功能，当RAID中的某一磁盘驱动器出现严重故障无法使用时，可以通过RAID中的其他磁盘驱动器来恢复此驱动器中的数据，而普通磁盘驱动器无法实现，这是使用RAID的第二个原因。
RAID的分类RAID 0，无冗余无校验的磁盘阵列。
数据同时分布在各个磁盘上，没有容错能力，读写速度在RAID中最快，但因为任何一个磁盘损坏都会使整个RAID系统失效，所以安全系数反倒比单个的磁盘还要低。
一般用在对数据安全要求不高，但对速度要求很高的场合，如：大型游戏、图形图像编辑等。
此种RAID模式至少需要2个磁盘，而更多的磁盘则能提供更高效的数据传输。
RAID 1，镜象磁盘阵列。
每一个磁盘都有一个镜像磁盘，镜像磁盘随时保持与原磁盘的内容一致。
RAID1具有最高的安全性，但只有一半的磁盘空间被用来存储数据。
主要用在对数据安全性要求很高，而且要求能够快速恢复被损坏的数据的场合。
此种RAID模式每组仅需要2个磁盘。
RAID 0+1，从其名称上就可以看出，它把RAID0和RAID1技术结合起来，数据除分布在多个磁盘上外，每个磁盘都有其物理镜像盘，提供全冗余能力，允许一个以下磁盘故障，而不影响数据可用性，并具有快速读写能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁盘阵列的配置联想surefibre620 磁盘阵列系统支持主机服务器fc 路径的带内管理、控制器以太网路径的带外管理和控制器串口管理三种管理、监控和配置方式，根据您的实际需求选择您条件允许的或习惯的管理方式。
此外，使用串口(rs-232)的还可以诊断控制器和设置控制器的ip 地址。
1． san 带内管理：必须有和磁盘阵列直接连接或同处于san 网络同一分区内的主机服务器，具体参见下一章的关于santricity8.40 管理软件的介绍；2． ethernet 带外管理：采用rj45 接口网线分别连接两个控制器的以太网口，连入您的内部局域网络，然后使用串口配置控制器的ip 地址，使得您局域网内的控制器台或工作站或pc 终端可以使用sa ntricity 管理软件进行管理；如图所示，连接以太网连接线缆，请务必同时连接两根网！3． rs232 串口方式：分别连接控制器的rs232 接口，surefibre620r 控制器支持交叉方式的串口线，这种管理方式一般只用来清除系统配置并更改控制器ip 地址，系统出厂设置为192.168.128.1 01 和192.168.128.102，您可以根据实际需求来进行更改。
串口超级终端波特率为9600，数据位8，停止位1，无校验，无流控制，进入连接状态后同时按ctrl+break，此时系统会提示在5 秒内按esc 即可进入shell，如果按空格spac e 则会将控制器波特率更改为您终端设置的波特率值，提示输入用户名：请键入infiniti，回车；一般做三步操作：1 syswipe擦除阵列所有配置信息，恢复起始出厂设置，如果先前系统加电时有报警现象发生而各部件又工作正常，这是一个很有效的方法；2 netcfgshow查看当前网络设置，主要是ip 地址、网关和子网掩码；3 netcfgset更改控制器ip 地址；需要说明的是三个步骤都必须在两个控制器上分别进行一次操作，同时控制器也会重起，ip地址更改后，请检查确认均可以ping通！串口配置使用只允许以上三种操作，其它操作未经联想允许或非经联想技术工程师操作不允许进行，否则造成的任何后果由用户自己承担！实验目的：学会使用Storage Manager 进行磁盘阵列的基本配置实验软件：IBM FAStT Storage Manger 8Storage Manager软件是IBM公司开发的专门用于其DS4000系列盘阵的配置工具，该工具可运行于Windows操作系统上，通过以太网与磁盘阵列通信，从而对其进行配置。
实验环境说明：该实验模拟一小型企业，现有服务有SQL Server数据库、HTTP Web服务、FTP服务器主要用于存放较大的视频文件、MAIL邮件服务器。
在线代理|网页代理|代理网页|1. 创建LUN启动Storage Manager 8.41 demo，弹出主界面如下：右击主界面左边的Unconfigured Capacity，创建逻辑驱动器即新建ＬＵＮ（create logic driver），在弹出的窗口中选择所要应用的环境系统类型，在此选择Windows 2000 server/2003 Non-C 即2000/2003非集群环境，在实际工作中应根据具体环境进行选择。
在线代理|网页代理|代理网页|在线代理|网页代理|代理网页|在线代理|网页代理|代理网页|Create new array －＞选择相应的RAID级别，建议手工选择磁盘，尽量将一个RAID组的磁盘分布在不同的阵列柜上，以降低阵列柜故障造成的危害－＞在线代理|网页代理|代理网页|这里可以手工指定要创建的LUN大小，并为其命名，这里我们先创建全部供SQL Server 使用的，命名为SQLLUN0（后面再创建SQLLUN1、SQLLUN2）——＞在线代理|网页代理|代理网页|选择手工设定参数，也可采用默认参数，这里我们设定条带宽度为32KB，由于上面我们选择了4块磁盘，因而每个条带的数据宽度就是128KB；Preferred controller ownership 首选控制器为Slot A，这里可以按照默认的不予改变，软件将根据创建的LUN 轮流分配首选控制器，这样可充分利用资源，提高性能，当首选控制器发生故障后，另外一个控制器则自动接管。
LUN映射选择Map later with Storage Parttioning，稍后进行手工配置映射关系——＞finish ——＞在弹出的窗口选择yes，继续创建新的array ，WebLUN0、FTPLUN0、FTPLUN1、MailLUN0。
在线代理|网页代理|代理网页|在线代理|网页代理|代理网页|从下图可以验证Storage Manager 已经为新的LUN分配首选控制器为Slot B了。
在线代理|网页代理|代理网页|2. 设置全局热备磁盘最好为每个阵列柜设置1-2个热备磁盘，这样一旦阵列中的某块磁盘发生故障，热备磁盘将自动顶替，以免数据丢失。
在线代理|网页代理|代理网页|上图中右边的磁盘为热备磁盘，设置方式——＞右击磁盘——＞Hot Spare ——＞Assign。
在线代理|网页代理|代理网页|3. 配置LUN映射关系创建完LUN后，还未指定可使用该LUN的主机，接下来添加主机、主机端口、映射关系。
3.1 添加主机依次添加SQLServer、FTPServer、MailServer、WebServer四台主机——＞在线代理|网页代理|代理网页|3.2 添加主机端口Host Port每台主机上有两块HBA卡，实现冗余，接下来添加主机端口Host Port identifier，即主机上HBA卡上的WWN（World Wide Name）地址—＞在线代理|网页代理|代理网页|在线代理|网页代理|代理网页|如下图所示，为每台服务器都配置两张HBA卡——＞在线代理|网页代理|代理网页|3.3 创建映射关系创建映射关系，为服务器分配LUN资源——＞把SQLLUN0、SQLLUN1、SQLLUN2分配给SQLServer，WebLUN0分配给WebServer，FTPLUN0、FTPLUN1分配给FTPServer ，MailLUN0分配给MailServer。
在线代理|网页代理|代理网页|在线代理|网页代理|代理网页|LUN资源分配结果：节选SQLServer、FTPServer如下。
在线代理|网页代理|代理网页|在线代理|网页代理|代理网页|4. 初始化LUN配置创建完映射关系之后，还需要对LUN进行初始化，才能供主机使用，右击每个Array或LUN，选择Initialize进行初始化，如下图所示：在线代理|网页代理|代理网页|5. 联机挂载使用初始化完成之后，在各主机上即可识别到当前已分配给自己的磁盘，系统就可以像本地磁盘一样使用这些磁盘了。
IBM TotalStorage DS4000系列是IBM推出的适用于中型企业的存储产品，由原先FAStT系列产品升级而来，并增强了某些存储功能。
其产品由DS4100（原FAStT100）到DS4500（原FAStT900）能满足从中低端到中高端的大部分存储需求，并在合理的成本基础上，为企业提供完善的产品和服务。
在中国企业市场得到了广泛的推广和应用。
DS4000 系列采用DS4000 Storage Manager V9.10进行存储资源管理、并增强了远程镜像选项，并通过针对较大容量配置的DS4100 选项以及连接到DS4400 的EXP100 串行ATA 扩展单元来完善和补充入门级和企业级的磁盘系统解决方案。
其管理功能非常丰富强大，配置过程也繁琐复杂，本次，我们将向您详细介绍该款产品的初始设置步骤，以及管理软件的配置过程。
初始设置过程IBM DS4000都是通过IBM的Fast Storage Manager软件来进行管理设置的，每个FAST 控制器上都带有一个RJ45的网线口，开始做配置的时候都是通过网络来进行的。
同时每个控制器还带有串口，可通过串口来进行IP的修改。
一段插入Controller A的RS-232里，另一端连接到另一台Windows 2000/NT4.0的机器串口上。
完成设置后，再连接到Controller B 上，进行同样的操作。
下面我们以DS4200为例，并通过图示，详细说明配置的具体步骤：启动一个终端软件，在线代理|网页代理|代理网页|例如Windows的超级终端，给连接起个名字，如DS4200。
然后需要正确设置连接的串口，本例中是COM2。
并选择合适的每秒位数，一般都在2400~9600之间。
选择数据流控制为无。
图一下面我们就进入到连接状态下了。
按Ctrl+Break键激活管理界面，当出现Press within 5 seconds:<ESC> for SHELL, <BREAK> for baud rate时按ESC。
输入连接密码，默认为infiniti （小写字母）。
另外提一下，等待管理界面激活的时间要视选择的每秒位数而定，控制器会自动寻找与之相匹配的速度进行通讯，故在等待激活时不用太心急而误以为是连接失败。
由于IBM该系列产品来自LSILogic，所以大家可以看见网络管理的界面上出现LSILogic的图标。
在线代理|网页代理|代理网页|图二连接上网络后，我们就该正式进行设置了。
键入netCfgSet命令：用来设置FAStT200控制器上面的网卡的TCP/IP地址，以便通过以太网口对它进行管理。
按回车直到“My Host Name”行出现。
键入控制器的名字如果你用DNS来管理它的话。
键入控制器IP地址。
按回车直到“Gateway IP Address”行，键入地址回车。
键入子网掩码。
按回车直到退出到-〉提示符下。
当所有的设置完成后，我们还需要最后一步。
我们可以键入netCfgShow命令，以检查所有的设置是否正确。
如果有错误则再次键入netCfgSet重新设置。
最后，键入sysReboot命令重启控制器，使配置生效。
并需要提供一个命令，sysWipe命令，此命令的作用是清空控制器所有配置信息，所以只有当你确认你不再需要原机器内任何数据的时候才使用。
好了，机器的硬件设置已经完成，下一步我们继续讲解Storage Manager—DS4000的管理工具的应用。
中小企业服务器采购指南Storage Manager—DS4000的管理工具应用DS4000 Storage Manager现在已经升级到9.1版，IBM DS4000 SV9.1是一个强大的存储资源管理软件，它的主要功能包括：创建硬盘阵列，逻辑盘、动态逻辑盘容量扩展、动态RAID级别调整、管理分配不同的逻辑盘到不同的主机HBA卡、自检查工具：Recovery Guru，Controller Diagnostics, Read Link Status、事件日至、支持从BOOTP，DHCP服务器获得IP 管理地址。
