DELL服务器RAID配置详细教程
DELL-服务器RAID卡安装配置步骤PPT课件
第二部份 配置RAID 1 在主界面选择 RAID Properties 进行阵列卡配置
11
在RAID 配置界面中有三个选择项 查看已经存在的阵列配置 （ 此选项只有在已经存在阵列配置的情况下才出会现） 通常在第一次配置阵列时，只会出现 下面两项 创建 IM (镜像) 卷 (做RAID 1 ) （最多只允许两块硬盘做RAID1） 创建IS ( 条带)卷 （做RAID 0 ）（最少2块，最多4块硬盘做RAID0）
25
(注意，不论是哪块硬盘掉线了，另一块存在的硬盘自动成为primary ，只是Slot 不变) 下图是slot0 的硬盘被拨掉后，Slot 1 的硬盘自动成为Primary
26
直接插一块新硬盘到slot 1 ，系统自动识别到此硬盘并开始rebuild ( 同步)
27
等到同步( rebuild )完成后,VD 就恢复正常了
如果将虚拟磁盘从一个 SAS 5/iR 控制器或计算机中删除，并移动到另一个控制器或计算机中，则该虚拟磁盘会变为 非活动状态。“Activate Mirror”（激活镜像）选项允许重新激活添加到系统中的非活动虚拟磁盘。该选项仅适用于选 定虚拟磁盘当前处于非活动状态的情况。 • 选择“Activate Mirror”（激活镜像）。 • 按 Y 键继续激活，或按 N 键放弃激活。 暂停一会后，虚拟磁盘将变为活动状态。 • 注：仅当迁移的虚拟磁盘处于最佳状态并且包含所有物理磁盘时，才支持激活迁移的虚拟磁盘。 • 删除虚拟磁盘 注意：删除虚拟磁盘之前，请确保备份虚拟磁盘上需要保留的所有数据。 • 请执行以下步骤删除选定的虚拟磁盘： • 选择“Delete Virtual Disk”（删除虚拟磁盘）。 • 按 Y 键删除虚拟磁盘，或按 N 键放弃删除。 • 按 <F3> 键以确认虚拟磁盘的删除。暂停一会后，固件将删除虚拟磁盘
DELL服务器_R410_RAID配置
DELL服务器_R410_RD配置章节1：RD配置前提条件1.1 服务器型号：DELL服务器 R4101.2 操作系统：需要提前安装好的操作系统章节2：RD配置步骤2.1 进入服务器BIOS设置2.1.1 打开服务器电源，按下启动键2.1.2 在开机自检界面按下相应的键（通常是F2键或F12键）进入BIOS设置界面2.2 配置RD模式2.2.1 在BIOS设置界面，使用方向键导航到“System BIOS”，按下Enter键进入此界面2.2.2 在“System BIOS”界面中，找到“SATA Settings”选项，按下Enter键进入SATA设置界面2.2.3 在SATA设置界面中，找到“SATA Controller”选项，选择“RD”模式2.2.4 保存设置并退出BIOS界面2.3.1 使用RD配置工具可以更方便地创建和管理RD阵列2.3.2 并安装Dell OpenManage Server Administrator （OMSA）工具2.3.3 运行OMSA工具，在界面中选择“Storage”选项，“RD Controller”2.3.4 在RD控制器界面，选择要配置的磁盘组（Disk Group），“Create New VD”创建新的虚拟磁盘2.4 RD级别选择2.4.1 根据实际需求选择合适的RD级别2.4.2 常见的RD级别有RD 0、RD 1、RD 5、RD 10等2.4.3 根据磁盘数量、性能要求和数据安全性要求选择合适的RD级别2.5 硬盘配置2.5.1 在创建虚拟磁盘时，选择合适的硬盘配置2.5.2 可选择的硬盘配置包括：条带化（Striping）、镜像化（Mirroring）、奇偶校验（Parity）等2.5.3 根据性能、冗余和存储容量需求选择合适的硬盘配置2.6.1 根据界面提示，完成相应的RD配置参数设置2.6.2 确认配置无误后，“Apply”或“Create”按钮完成RD配置过程章节3：参考资料3.1 DELL服务器 R410 用户手册（附件1）3.2 Dell OpenManage Server Administrator（OMSA）工具（附件2）附件：附件1：DELL服务器 R410 用户手册附件2：Dell OpenManage Server Administrator（OMSA）工具法律名词及注释：1、RD：冗余磁盘阵列（英文全称：Redundant Array of Independent Disks），是一种将多块磁盘驱动器组合起来以形成一个逻辑单元的技术。

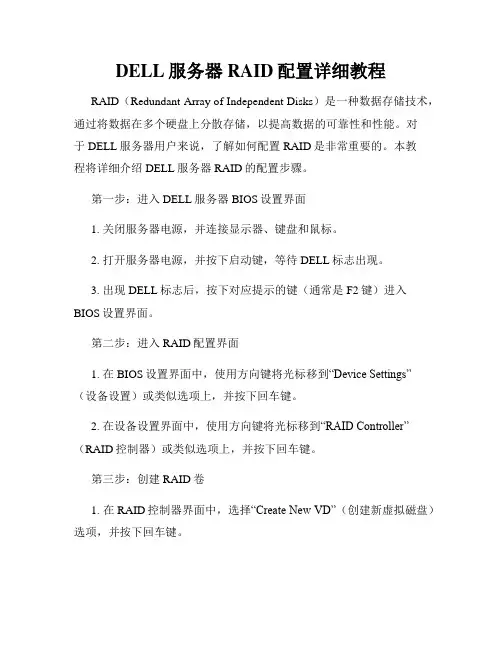

DELL服务器RAID配置详细教程
DELL服务器RAID配置详细教程RAID（Redundant Array of Independent Disks）是一种数据存储技术，通过将数据在多个硬盘上分散存储，以提高数据的可靠性和性能。
对于DELL服务器用户来说，了解如何配置RAID是非常重要的。
本教程将详细介绍DELL服务器RAID的配置步骤。
第一步：进入DELL服务器BIOS设置界面1. 关闭服务器电源，并连接显示器、键盘和鼠标。
2. 打开服务器电源，并按下启动键，等待DELL标志出现。
3. 出现DELL标志后，按下对应提示的键（通常是F2键）进入BIOS设置界面。
第二步：进入RAID配置界面1. 在BIOS设置界面中，使用方向键将光标移到“Device Settings”（设备设置）或类似选项上，并按下回车键。
2. 在设备设置界面中，使用方向键将光标移到“RAID Controller”（RAID控制器）或类似选项上，并按下回车键。
第三步：创建RAID卷1. 在RAID控制器界面中，选择“Create New VD”（创建新虚拟磁盘）选项，并按下回车键。
2. 在创建新虚拟磁盘界面中，选择RAID级别。
常见的RAID级别有RAID 0、RAID 1、RAID 5和RAID 10。
每个级别都有不同的特点和用途，请根据您的需求选择合适的级别，并按下回车键。
3. 在虚拟磁盘属性界面中，输入虚拟磁盘的名称和容量，并按下回车键。
4. 在磁盘属性界面中，选择用于创建虚拟磁盘的物理磁盘。
您可以选择多个磁盘，并按下回车键进行确认。
第四步：配置RAID设置1. 在RAID控制器界面中，选择“RAID Properties”（RAID属性）或类似选项，并按下回车键。
2. 在RAID属性界面中，您可以配置各种RAID设置，例如块大小、读取策略和写入策略。
根据您的需求进行相应的配置，并按下回车键进行确认。
第五步：保存并退出BIOS设置1. 在RAID控制器界面中，选择“Save Changes and Exit”（保存更改并退出）选项，并按下回车键。
DELL服务器RAID配置详细教程
DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入 RAID 设置见面如下图名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N 切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。
选择不同的级别，选项会有所差别。
选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。
4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。
如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。
VD Name根据需要设置，也可为空。
注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。

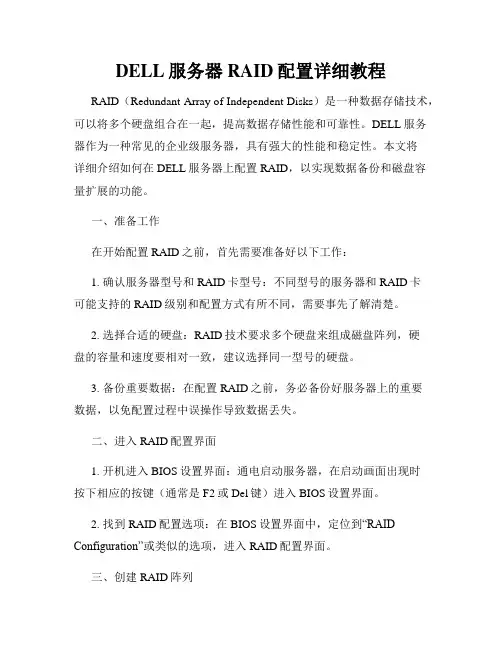

DELL服务器RAID配置详细教程
DELL服务器RAID配置详细教程RAID（Redundant Array of Independent Disks）是一种数据存储技术，可以将多个硬盘组合在一起，提高数据存储性能和可靠性。
DELL服务器作为一种常见的企业级服务器，具有强大的性能和稳定性。
本文将详细介绍如何在DELL服务器上配置RAID，以实现数据备份和磁盘容量扩展的功能。
一、准备工作在开始配置RAID之前，首先需要准备好以下工作：1. 确认服务器型号和RAID卡型号：不同型号的服务器和RAID卡可能支持的RAID级别和配置方式有所不同，需要事先了解清楚。
2. 选择合适的硬盘：RAID技术要求多个硬盘来组成磁盘阵列，硬盘的容量和速度要相对一致，建议选择同一型号的硬盘。
3. 备份重要数据：在配置RAID之前，务必备份好服务器上的重要数据，以免配置过程中误操作导致数据丢失。
二、进入RAID配置界面1. 开机进入BIOS设置界面：通电启动服务器，在启动画面出现时按下相应的按键（通常是F2或Del键）进入BIOS设置界面。
2. 找到RAID配置选项：在BIOS设置界面中，定位到“RAID Configuration”或类似的选项，进入RAID配置界面。
三、创建RAID阵列1. 选择RAID级别：在RAID配置界面中，选择要创建的RAID级别，如RAID 0、RAID 1、RAID 5、RAID 10等，不同级别具有不同的特点和适用场景。
2. 选择硬盘：在RAID配置界面中，选择要加入RAID阵列的硬盘，根据需要选择合适数量的硬盘并添加到阵列中。
3. 配置RAID参数：根据实际需求配置RAID参数，如阵列名称、缓存策略、读写策略等。
4. 创建RAID阵列：确认配置无误后，选择“Create RAID Array”或类似选项，开始创建RAID阵列，等待进度条完成。
四、配置RAID管理1. 查看RAID阵列信息：创建完成后，可以查看RAID阵列的详细信息，包括阵列状态、可用容量、硬盘数量等。

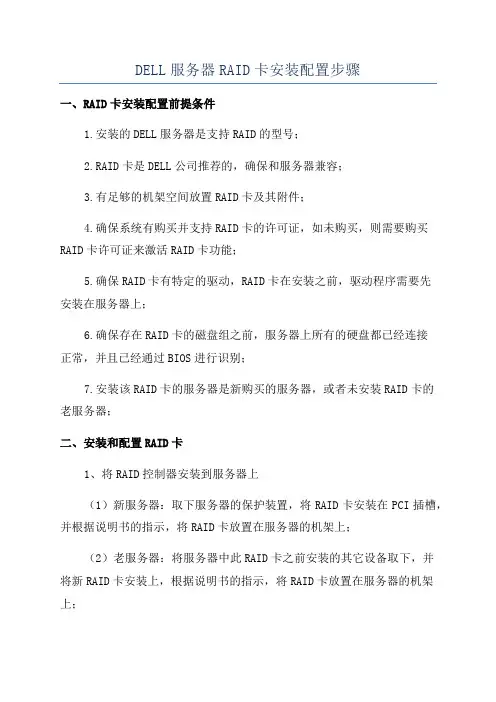

DELL服务器RAID卡安装配置步骤
DELL服务器RAID卡安装配置步骤
一、RAID卡安装配置前提条件
1.安装的DELL服务器是支持RAID的型号；
2.RAID卡是DELL公司推荐的，确保和服务器兼容；
3.有足够的机架空间放置RAID卡及其附件；
4.确保系统有购买并支持RAID卡的许可证，如未购买，则需要购买RAID卡许可证来激活RAID卡功能；
5.确保RAID卡有特定的驱动，RAID卡在安装之前，驱动程序需要先
安装在服务器上；
6.确保存在RAID卡的磁盘组之前，服务器上所有的硬盘都已经连接
正常，并且已经通过BIOS进行识别；
7.安装该RAID卡的服务器是新购买的服务器，或者未安装RAID卡的
老服务器；
二、安装和配置RAID卡
1、将RAID控制器安装到服务器上
（1）新服务器：取下服务器的保护装置，将RAID卡安装在PCI插槽，并根据说明书的指示，将RAID卡放置在服务器的机架上；
（2）老服务器：将服务器中此RAID卡之前安装的其它设备取下，并
将新RAID卡安装上，根据说明书的指示，将RAID卡放置在服务器的机架上；
2、按说明书要求，将RAID卡上的电源和相应的线路连接到服务器上，确保RAID卡已经连接正常；
3、设置BIOS引导
（1）按服务器说明书要求，进入服务器BIOS设置界面，并设置服务
器的RAID引导方式，并将RAID控制器设置成“开启”的状态；。
DELL服务器RAID配置详细教程
DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入RAID 设置见面如下图名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。
选择不同的级别，选项会有所差别。
选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。
4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。
如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。
VD Name根据需要设置，也可为空。
注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者T ab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。
DELL服务器RAID配置详细教程
DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入RAID 设置见面如下图名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N 切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。
选择不同的级别，选项会有所差别。
选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。
4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。
如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。
VD Name根据需要设置，也可为空。
注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

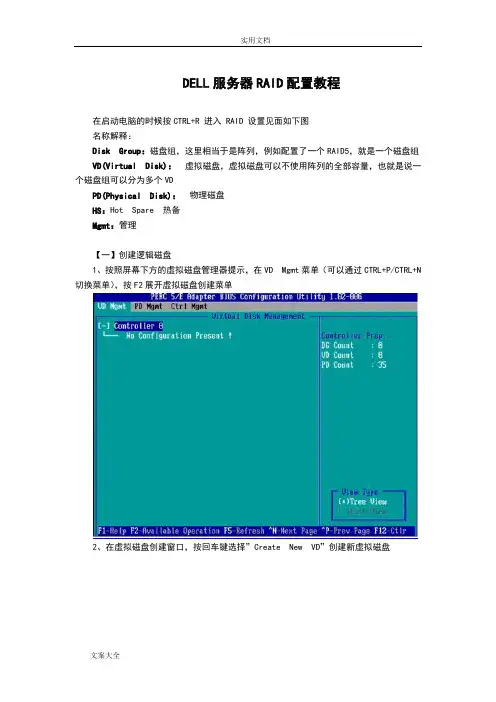

DELL服务器RAID配置教程
在启动电脑的时候按CTRL+R 进入RAID 设置见面如下图
名称解释：
Disk?Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组
VD(Virtual?Disk)：?虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VD
PD(Physical?Disk)：?物理磁盘
HS：Hot?Spare?热备
Mgmt：管理
【一】创建逻辑磁盘
1、按照屏幕下方的虚拟磁盘管理器提示，在VD?Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单
2、在虚拟磁盘创建窗口，按回车键选择”Create?New?VD”创建新虚拟磁盘
3、在RAID?Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。
选择不同的级别，选项会有所差别。
选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。
4、确认RAID级别以后，按向下方向键，将光标移至Physical?Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic?Settings 的VD?Size中可以显示这个RAID的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移至VD?Size栏，VD?Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。
如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD?Mgmt创建（可以参考第13步，会有详细说明）。
VD?Name根据需要设置，也可为空。
注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=6
5、修改高级设置，选择完VD?Size后，可以按向下方向键，或者Tab键，将光标移至Advanced?Settings 处，按空格键开启（禁用）高级设置。
如果开启后（红框处有X标志为开启），可以修改Stripe?Element?Size 大小，以及阵列的Read?Policy与Write?Policy，Initialize处可以选择是否在阵列配置的同时进行初始化。
高级设置默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处的设置。
6、上述的配置确认完成后，按Tab键，将光标移至OK处，按回车，会出现如下的提示，如果是一个全新的阵列，建议进行初始化操作，如果配置阵列的目的是为了恢复之前的数据，则不要进行初始化。
按回车确认即可继续。
7、配置完成后，会返回至VD?Mgmt主界面，将光标移至图中Virtual?Disk?0处，按回车。
8、可以看到刚才配置成功的虚拟磁盘信息，查看完成后按esc键可以返回主界面
9、在此界面，将光标移至图中Virtual?Disk?0处，按F2键可以展开对此虚拟磁盘操作的菜单。
注：左边有+标志的，将光标移至此处，按向右方向键，可以展开子菜单，按向左方向键，可以关闭子菜单
10、如下图红框所示，可以对刚才配置成功的虚拟磁盘（Virtual?Disk?0）进行初始化（Initialization），一致性校验（Consistency?Check），删除，查看属性等操作。
11、如果我们要对此虚拟磁盘进行初始化，可以将光标移至Initialization处，回车后选择Start?Init。
此时会弹出提示窗口，初始化将会清除所有数据，如果确认要进行初始化操作，在OK处按回车即可继续。
注：初始化会清除硬盘、阵列中的所有信息，并且无法恢复
12、确认后可以看到初始化的进度，左边红框处为百分比表示，右边红框处表示目前所作的操作。
等待初始化进行为100%，虚拟磁盘的配置完成。
13、如果刚才配置虚拟磁盘的时候没有使用阵列的全部容量，剩余的容量可以在这里划分使用。
将光标移至Space?allocation处，按向右方向键展开此菜单
14、将光标移至*Free?Space*处，按F2键，至第15步，或者直接按回车至第16步
15、在弹出的Add?New?VD处按回车键。
16、再次进入配置虚拟磁盘的界面，此时左边红框处为刚才配置的虚拟磁盘已经选择的物理磁盘信息，右边红框处可以选择这次要划分的容量空间。
同样，如果不全部划分，可以再次返回第13步，进行再一个虚拟磁盘的创建。
注：由于虚拟磁盘的建立是基于刚才所创建的阵列，所以RAID?Level与刚才所创建的相同，无法更改。
17、每一次创建，都会在Virtual?Disks中添加新的虚拟磁盘。
这些虚拟磁盘都是在同一个磁盘组（也就是我们刚才所配置的RAID5）上划分的。
【二】配置热备（Hot?spare）
配置Hot?Spare有两种模式，一种是全局热备，也就是指这个热备硬盘可以做为这个通道上所有阵列的热备；另一种是独立热备，配置硬盘为某个指定的磁盘组中的所有虚拟磁盘做热备，也就是说这个磁盘组以外的其他阵列即使硬盘掉线，这个热备也不会去自动做rebuild
配置全局热备：
1、首先要已经有存在的磁盘组（阵列），我们这里举例为已经配置了两个阵列，阵列0是由0、1、2三块物理磁盘配置的RAID5，阵列1是由4、5两块物理磁盘配置的RAID1，如图：
2、按CTRL+N?切换至PD?Mgmt界面，可以看到4号硬盘的状态是Ready。
3、将光标移至4号硬盘，按F2，在弹出的菜单中，选择Make?Global?HS，配置全局的热备盘
4、确认后，4号硬盘的状态变为Hotspare
5、配置完成后，可以看到磁盘组0与磁盘组1的热备盘都是同一个。
6、移除热备，进入PD?Mgmt菜单，将光标移至热备盘处，按F2，选择Remove?Hot?Spare，回车移除
配置独立热备：
1、在配置好的虚拟磁盘管理界面下，将光标移至需要配置独立热备的磁盘组上，按F2键，在出现的菜单中选择?Manage?Ded.?HS
2、将光标移至需要配置为热备的硬盘上，按空格键，看到X标识，说明此硬盘被选择。
将光标移至OK 处回车，完成配置
3、可以看到磁盘组0已经有了热备盘，并且是Dedicated。
而磁盘组1并没有热备盘。
4、移除热备，同第1步，将光标移至需要移除热备的磁盘组上，按F2键，在出现的菜单中选择?Manage?Ded.?HS
5、将光标移至需要移除的热备硬盘上，按空格键，去掉X标识，说明此硬盘被移除。
将光标移至OK处回车，完成热备移除。
【三】删除虚拟磁盘：
1、将光标移至要删除的虚拟磁盘处，按F2，选择Delete?VD按回车继续
2、在弹出的确认窗口，OK处按回车确认即可删除。
注：删除的同时会将此虚拟磁盘的数据全部删除。
3、删除磁盘组，将光标移至要删除的磁盘组处，按F2，选择Delete?Disk?Group按回车继续
4、在弹出的确认窗口，OK处按回车确认，即可删除
注：删除的同时会将此磁盘组的数据全部删除。
