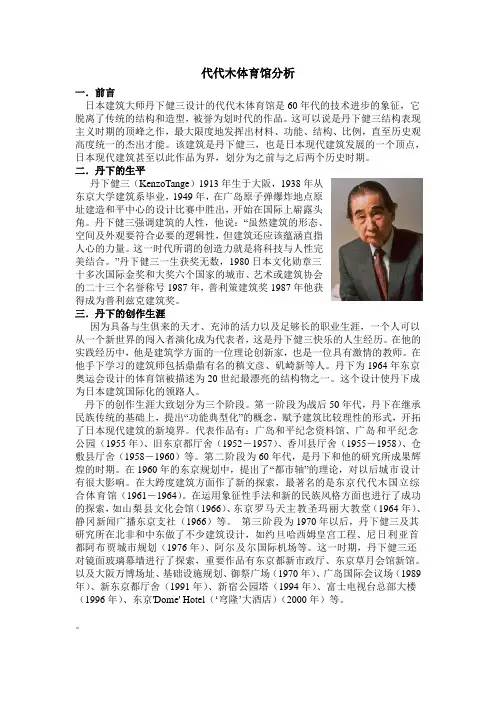

代代木体育馆分析一．前言日本建筑大师丹下健三设计的代代木体育馆是60年代的技术进步的象征，它脱离了传统的结构和造型，被誉为划时代的作品。
这可以说是丹下健三结构表现主义时期的顶峰之作，最大限度地发挥出材料、功能、结构、比例，直至历史观高度统一的杰出才能。
该建筑是丹下健三，也是日本现代建筑发展的一个顶点，日本现代建筑甚至以此作品为界，划分为之前与之后两个历史时期。
二．丹下的生平丹下健三（KenzoTange）1913年生于大阪，1938年从东京大学建筑系毕业，1949年，在广岛原子弹爆炸地点原址建造和平中心的设计比赛中胜出，开始在国际上崭露头角。
丹下健三强调建筑的人性，他说：“虽然建筑的形态、空间及外观要符合必要的逻辑性，但建筑还应该蕴涵直指人心的力量。
这一时代所谓的创造力就是将科技与人性完美结合。
”丹下健三一生获奖无数，1980日本文化勋章三十多次国际金奖和大奖六个国家的城市、艺术或建筑协会的二十三个名誉称号1987年，普利策建筑奖1987年他获得成为普利兹克建筑奖。
三．丹下的创作生涯因为具备与生俱来的天才、充沛的活力以及足够长的职业生涯，一个人可以从一个新世界的闯入者演化成为代表者，这是丹下健三快乐的人生经历。
在他的实践经历中，他是建筑学方面的一位理论创新家，也是一位具有激情的教师。
在他手下学习的建筑师包括鼎鼎有名的稹文彦、矶崎新等人。
丹下为1964年东京奥运会设计的体育馆被描述为20世纪最漂亮的结构物之一。
这个设计使丹下成为日本建筑国际化的领路人。
丹下的创作生涯大致划分为三个阶段。
第一阶段为战后50年代，丹下在继承民族传统的基础上，提出“功能典型化”的概念，赋予建筑比较理性的形式，开拓了日本现代建筑的新境界。
代表作品有：广岛和平纪念资料馆、广岛和平纪念公园（1955年）、旧东京都厅舍（1952－1957）、香川县厅舍（1955－1958）、仓敷县厅舍（1958－1960）等。
第二阶段为60年代，是丹下和他的研究所成果辉煌的时期。
代代木体育馆介绍
代代木体育馆简介
• 体育馆总面积9.1公顷，南北有近6米的高差，由 一个主馆（游泳馆）和一个附馆（篮球馆）及办 公与辅助设施组成 。 • 第一体育馆建筑面积25396㎡， 15000座席，容积 16万m3，其跨度126m×120m。 • 第二体育馆直径70米的圆，建筑面积5591 ㎡，可 以容纳4000名观众。附属建筑面积3217 ㎡。
4/15/2015
谢谢观赏！
在承受拉力最大的两个斜坡的 交界处，丹下把两个承重钢索 分开，以使减轻钢索的荷载， 减少钢索的拉力，固定在两根 钢索上的弯形金属横梁，焊接 在房顶的钢板上。
第一体育馆中间断开部位可以 作为自然采光带，非常巧妙。 百页窗作为外界面，变直射的 自然光为散射光。
第二体育支撑柱的顶部是采 光口，自然光由此口漫射而入， 随着馆内的顶棚螺旋般地渐渐 地明亮起来。
4/15/2015
第二体育馆
小体育馆用一根拉紧的钢索绕着一根桅杆， 再把钢拱架固定在钢索上用来支撑 ，整个 房就像是一个人在用力的拽起一个圆环。背 索没有直接连到主塔上，而是从后面绕出来， 在主塔身前绕了一圈之后连到了塔尖上。传 力路径没有大的变化，但建筑效果生动了起
代代木体育馆
丹下健三简介
• 丹下健三（1913年9月4日－2005 年3月22日），日本建筑师。 1987年第9届普利兹克奖得主， 亚洲第一位普利兹克建筑奖得主， 杰出的现代主义建筑师，强调建 筑的人性化 。 • 代表作：广岛原子弹和平中心、 赤坂王子酒店新馆、富士电视台 • “建筑师还应该蕴含直指人心的 力量，这一时代的创造力就是将 科技与人性完美结合。”
4/15/2015
悬索形式：劲性索
• 劲性索：是以具有一定抗弯和抗压刚度的曲线形实腹或空 腹构件来替代柔性索的悬挂结构。 • 优点：1) 由于构件具有一定的抗弯刚度，因而其抵抗局部 荷载下机构性位移的能力大大增强。 • 2) 无需施加预张力，施工方便。 • 3) 可就地取材，降低材料造价。
东京代代木体育馆
单曲面单层悬索结构
双曲面单层悬索结构
单曲面双层悬索结构
双曲面双层悬索结构
双曲面交叉索网结构
丹下认为：“虽然建筑形态，空间及外观符合必要的逻辑性，但建筑还应该蕴涵直指人心的力量。”
概况分析 ：
体育馆总面积 9.1公顷，南 北有近6米的 高差，由一个 主馆（游泳馆） 和一个附馆 （篮球馆）及 办公与辅助设 施组成 。
第一体育馆 两片新月形的靠悬索支撑， 中间沿用了日本民族中的吊 桥撑起了整个建筑，非常的 柔性，流动。
在承受拉力最大的两大斜坡的交界处，丹下健三把两个承重钢索分开， 以便减轻钢索的负荷，减少钢架的拉力，而室内，却没有一根支撑物。 房顶形成一个圆形，就像固定在柱子上的一块布。
第二体育馆
总的来说它就像一个人在用力 的拽起一个圆环。绳索没有直 接连到主塔上，而是从后面绕 出来，在主塔前绕了一圈之后 连到塔尖上。传力路径没有大 的变化，但建筑效果却突然生 动起来。
丹下健三：建筑应该拥有直指人心的力量。
外形的几何解析：
这一个由瞬间的海浪漩涡而引发灵感的 设计，其类似海螺的独特造型给人很强的 视觉冲击。采用高张力缆索为主体的悬索 屋顶结构，创造出带有紧张感、力动感的 大型内部空间。
海浪和螺旋的设计不仅来自于美观， 更来自于大自然，与自然很好的 结合在一起，遇到强烈的狂风可以顺 着其螺旋装的线条吹走，而暴雨可以 特异的外部形状加之装饰性 顺着螺旋状的线条流下
东京代代木国立体育馆
————世界首创的柔性悬索结构
设计者：丹下健三 结构师：川口卫
悬索结构基本形式
稳定索 柱， 支撑杆 吊杆 承重索 固定索， 拉索 地锚， 固定锚 基础
悬索结构的形式
• 分类： • 按屋面几何形式的不同：单曲面、双曲面 • 按拉索布置方式的不同：单层悬索体系、双层悬 索体系、交叉索网体系（鞍形索网体系）。
代代木国立室内综合体育馆
代代木国立室内综合体育馆，日本东京（1964年）建筑师：丹下健三日本建筑大师丹下健三设计的代代木体育馆是60年代的技术进步的象征，它脱离了传统的结构和造型，被誉为划时代的作品。
代代木国立室内综合体育馆的整体构成、内部空间以及结构形式，展示出丹下健三杰出的创造力、想象力和对日本文化的独到理解，它是由奥林匹克运动会游泳比赛馆、室内球技馆及其他设施组成的大型综合体育设施。
代代木体育馆是上世纪60年代建筑技术进步的象征，柔性设计当时被视为最复杂的设计，复杂在于大跨度、大空间，让场馆及其他设施都被统一在了这个用高张力缆索为主体的悬索屋顶结构之下，它脱离了当时勒·柯布西耶推崇的柱式造型，被誉为划时代的作品。
特异的外部形状加之装饰性的表现，似乎可以追溯到作为日本古代原型的神社形式和竖穴式住居，具有原始的想象力。
外壳分析：生物界的各种蛋壳，贝壳，乌龟壳，海螺壳以及人的头盖骨等都是一种曲度均匀，质地轻巧的“薄壳结构”。
这种薄壳结构的表面虽然薄，但非常耐压。
模仿它们壳体在外力作用下，内力都沿着整个表面扩散和分布的力学特征，早建筑工程中广泛运用。
代代木体育馆像一只巨大的海螺，外观曲线流畅，轻快，形象动人。
第一体育馆为两个相对错位的新月形，第二体育馆为螺旋形，像个大蜗牛，两馆均采用悬索结构，中间的空地形成中心广场。
宽敞的人行步道将两馆联系起来，贵宾和管理人员入口在步道的下面。
观众人流和车流也巧妙地分开了。
立面形式分析1.体型组合有两种处理方式，而代代木体育馆是将复杂的内部空间组合到一个完整体型中去。
这类建筑的特点是明显的主从关系和组合关系，造型统一，简洁，轮廓分明，给人以明显和强烈的印象。
2.相似体型的重复的第一体育馆的立面与平面悬挂在两个塔柱上的两条中央悬索及分列两侧的两片鞍形索网是屋盖结构的主要组成部分。
高耸的塔柱、下垂的主悬索和流畅的两片鞍形曲面组成了雄伟别致的建筑物。
在承受拉力最大的两大斜坡的交界处，他把两个承重钢索分开，以便减轻钢索的负荷，减少钢架的拉力，而室内，却没有一根支撑物。
丹下健三代代木体育馆详细介绍
结构分析
• 屋面结构分析：
长轴方向有两根相距126m。 高40.4m的钢筋混凝土桅杆柱， 两根各由37根外径330mm的钢 缆组成的主索支撑于两根桅杆之 上。次索沿短轴方向布置，穿过 主索与外围的钢筋混凝土支座环 连接。索网上部用焊接起来的 4.5mm厚的钢板覆盖，内表面用 石棉板保护。
项目概况
• 第一体育馆（游泳馆） • 建筑面积：25396平方米
长边240米 短边120米 • 建筑高度：最高处40.4米
南北有近6米的高差 • 建筑层数：地上两层 地下两层 • 座位数量：15000个 • 混响时间：控场3s 满场1.9s
项目概况
• 第二体育馆（球类馆） • 建筑面积：5591平方米
圆形平面 直径70米 • 建筑高度：最高处35.8米 • 建筑层数：地上一层 地下一层 • 座位数量：4000个
项目概况
• 建筑结构：钢筋混凝土结构 • 屋面结构：悬索结构 • 屋面防水：经2006年整修后应
该为防水卷材和防水涂料混合 模式。（资料不详）
项目概况
• 天窗形式 • 第一体育馆：斜坡式天窗
• 屋面结构：悬索结构 • 屋面结构主要组成部分：两个塔柱上的两条中央
悬索及分列两侧的两片鞍形索网 • 跨度：为126*120m
结构分析
• 屋面结构形成过程： 1.首先，是一个类似悬索桥的系统，它是吊起整个巨大屋面的主要构建 2.然后，两边各有一个半圆形的钢筋混凝土刚性环被从主缆上伸出的众
多钢缆吊离地面，与地面形成一个倾角，整个体育馆的基本形态就是这样。 3.另外，在众多吊索的中央可能增加了一道圈梁，以制造出现在这样的
两道悬索形成一个脊，脊的两侧 为采光用的天窗，在室内形成两道 光带，符合整个建筑的形体及氛围。 • 第二体育馆：锥形天窗
