《电工与电子技术》实验指导书前言《电工与电子技术》课带实验是本课程重要的实践性教学环节。
实验的目的不仅要帮助学生巩固和加深理解所学的理论知识、更重要的是要训练他们的实验技能，树立工程实际观点和严谨的科学作风，使学生能独立进行实验。
对学生实验技能训练的基本要求是：1. 能使用常用的电工、电子仪表、仪器及电工、电子设备。
2.学习查阅元器件参数，对常用的电子元器件具有使用的基本知识。
3. 能根据电路图连接简单的电子线路接线、查线和排除简单的线路故障。
4. 能进行实验操作、观察实验现象、能准确测取数据和测绘波形曲线。
5.能整理分析实验数据、绘制曲线并写出规范的、条理清楚的、内容完整的实验报告。
本实验指导书是根据《电工与电子技术》实验大纲的要求以及电学基础实验室的现状编写。
本课程的所有实验均在实验台上开设，为了保质保量的完成每一次实验任务，学生应充分预习实验的原理，熟知实验步骤。
目录学生实验手则 (2)实验的过程、方法与实验报告内容 (3)实验一元件伏安特性测试..................... 错误!未定义书签。
实验二基尔霍夫定律验证..................... 错误!未定义书签。
实验三三相交流电路电压、电流的测量.......... 错误!未定义书签。
学生实验手则1.严格遵守实验室的规章制度及管理措施，执行实验纪律。
2.服从教师及有关实验技术人员的指导，实验前要认真预习，明确实验目的、要求、方法和步骤，认真按要求进行操作，不得在实验室内做与本实验无关的事。
3.实验中不得动用与本实验无关的仪器设备，不得动用他组的仪器、工具与材料。
实验时，按教师规定做好实验的准备工作，经指导教师检查同意后，方可开始做实验。
违反操作规程造成仪器设备及实验材料损坏者，按我校《设备器材损坏丢失处理和赔偿办法》办理。
4.严格遵守仪器设备的操作规程，设备发生故障应立即停止实验，报指导教师和实验员处理，不得擅自拆卸，严防事故，确保实验室的安全。
电力电子技术实验指导书(1).docx
《电力电子技术》实验指导书电力电子实验室编华北电力大学二00六年十月1. 实验总体目标《电力电子技术》是电气工程及其自动化专业必修的专业基础课。
本实验是《电力电子技术》课程内实验，实验的主要目的是使学生在学习的过程屮通过实验环节进一步加深对电力电子电路工作原理的认识和理解，掌握测试电力电子电路的技能和方法，为后续课程打好基础。
2. 适用专业电气工程及其自动化以及和关各专业本科3・先修课程模拟电子技术基础，数字电子技术基础4.实验课时分配5. 实验环境实验室要求配有电力电子专用实验台，示波器，万用表等实验设备。
6. 实验总体要求掌握电力电子电路的测试和实验方法，拿握双踪示波器的使用方法；通过对实验电路的波形分析加深对电力电子电路工作原理的理解，建立电力电子电路的整体概念。
7. 本实验的重点、难点及教学方法建议《电力电子技术》实验的重点是：熟悉各种电力电子器件的特性和使用方法；掌握常用电力电子电路的拓扑、工作原理、控制方法和实验方法。
《电力电子技术》实验的难点是：电力电子电路的工作原理的理解和示波器的使用方法。
教学方法建议：在开始实验之前，通过多媒体设备对实验原理及实验方法进行讲解，同时对示波器的使用方法进行详细的讲解，对以通过实验演示的形式加深学牛对于实验内容的理解。
实验一、电力电子器件特性实验 (4)实验二、整流电路实验 (8)实验三、直流斩波电路实验（一）11实验四、直流斩波电路实验（二）14实验五、SPWM逆变电路实验17实验一、电力电子器件特性实验一、实验目的1 •熟悉MOSFET主要参数与开关特性的测童方法2.熟悉IGBT主要参数与开关特性的测试方法。
二、实验类型（验证型）木实验为验证型实验，通过实验对MOSFET和IGBT的主要参数和特性的测量，验证其开关特性。
三、实验仪器1 • MCL-07电力电子实验箱中的MOSFET与IGBT器件及英驱动电路部分2.双踪示波器3.毫安表4.电流表5.电压表四.实验原理MOSFET主要参数的测量电路原理图如图所示。
【电子设计】数字电子技术基础实验指导书
『数字电子技术基础实验指导书』实验一实验设备认识及门电路一、目的：1、掌握门电路逻辑功能测试方法；2、熟悉示波器及数字电路学习机的使用方法；3、了解TTL器件和CMOS器件的使用特点。
二、实验原理门电路的静态特性。
三、实验设备与器件设备1、电路学习机一台2、万用表两快器件1、74LS00 一片（四2输入与非门）2、74LS04 一片（六反向器）3、CD4001 一片（四2输入或非门）四、实验内容和步骤1、测试74LS04的电压传输特性。
按图1—1连好线路。
调节电位器，使VI在0~+3V间变化，记录相应的输入电压V1和输入电压V的值。
至少记录五组数据，画出电压传输特性。
2、测试四二输入与非门74LS00的输入负载特性。
测试电路如图1—2所示。
请用万用表测试，将VI 和VO随RI变化的值填入表1—1中,画出曲线。
表1－13、测试与非门的逻辑功能。
测量74LS00二输入与非门的真值表：将测量结果填入表1—2中。
表1—24、测量CD4001二输入或非门的真值表，将测量结果填入表1-2中。
注意CMOS 电路的使用特点：应先加入电源电压，再接入输入信号；断电时则相反，应先测输入信号，再断电源电压。
另外，CMOS 电路的多余输入端不得悬空。
五、预习要求1、阅读实验指导书，了解学习机的结构；2、了解所有器件（74LS00，74LS04，CD4001）的引脚结构；3、TTL 电路和CMOS 电路的使用注意事项。
图1－1 图1－2300V O一、实验目的1、学习并掌握小规模芯片（SSI）实现各种组合逻辑电路的方法；2、学习用仪器检测故障，排除故障。
二、实验原理用门电路设计组合逻辑电路的方法。
三、实验内容及要求1、用TTL与非门和反向器实现“用三个开关控制一个灯的电路。
”要求改变任一开关状态都能控制灯由亮到灭或由灭到亮。
试用双四输入与非门74LS20和六反向器74LS04和开关实现。
测试其功能。
2、用CMOS与非门实现“判断输入者与受血者的血型符合规定的电路”，测试其功能。
《模拟电子技术基础》实验指导书02射极跟随器

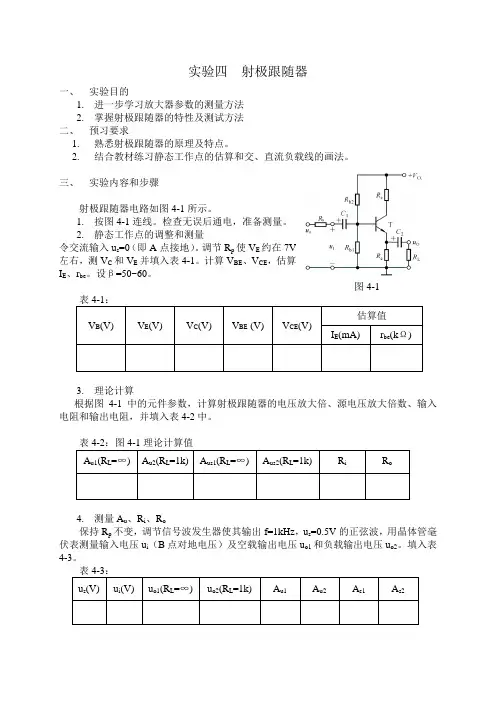

实验四射极跟随器一、实验目的1.进一步学习放大器参数的测量方法2.掌握射极跟随器的特性及测试方法二、预习要求1.熟悉射极跟随器的原理及特点。
