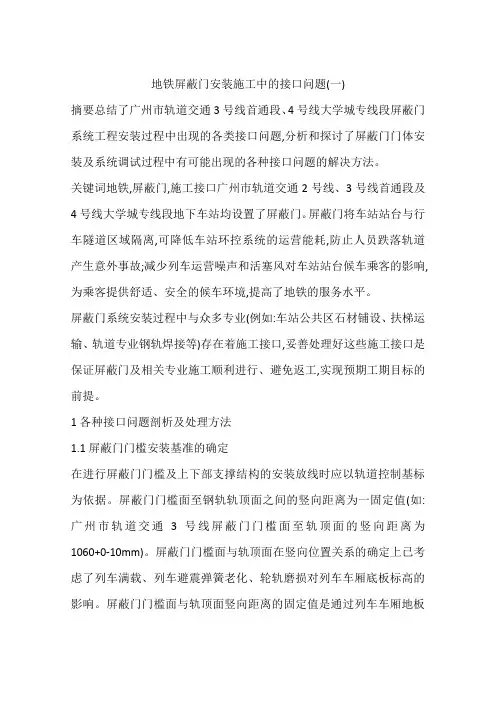

地铁屏蔽门安装施工中的接口问题(一)

地铁屏蔽门安装施工中的接口问题(一)摘要总结了广州市轨道交通3号线首通段、4号线大学城专线段屏蔽门系统工程安装过程中出现的各类接口问题,分析和探讨了屏蔽门门体安装及系统调试过程中有可能出现的各种接口问题的解决方法。
关键词地铁,屏蔽门,施工接口广州市轨道交通2号线、3号线首通段及4号线大学城专线段地下车站均设置了屏蔽门。
屏蔽门将车站站台与行车隧道区域隔离,可降低车站环控系统的运营能耗,防止人员跌落轨道产生意外事故;减少列车运营噪声和活塞风对车站站台候车乘客的影响,为乘客提供舒适、安全的候车环境,提高了地铁的服务水平。
屏蔽门系统安装过程中与众多专业(例如:车站公共区石材铺设、扶梯运输、轨道专业钢轨焊接等)存在着施工接口,妥善处理好这些施工接口是保证屏蔽门及相关专业施工顺利进行、避免返工,实现预期工期目标的前提。
1各种接口问题剖析及处理方法1.1屏蔽门门槛安装基准的确定在进行屏蔽门门槛及上下部支撑结构的安装放线时应以轨道控制基标为依据。
屏蔽门门槛面至钢轨轨顶面之间的竖向距离为一固定值(如:广州市轨道交通3号线屏蔽门门槛面至轨顶面的竖向距离为1060+0-10mm)。
屏蔽门门槛面与轨顶面在竖向位置关系的确定上已考虑了列车满载、列车避震弹簧老化、轮轨磨损对列车车厢底板标高的影响。
屏蔽门门槛面与轨顶面竖向距离的固定值是通过列车车厢地板面与轨顶面的高度尺寸及其构件磨损量计算得到的。
正是由于上述三者相互位置关系的要求,同时考虑到轨道铺轨施工时是以轨道控制基标作为钢轨面标高的控制依据,所以屏蔽门门槛及上下部支撑结构安装时也以轨道控制基标为基准。
1.2屏蔽门门槛与地面石材及绝缘层的收口处理1)车站站台板一般应按相应轨道线路纵坡进行设计。
屏蔽门门槛面应与车站站台板纵坡一致。
屏蔽门门体结构应与站台面垂直安装。
屏蔽门端门和应急门向站台公共区旋转平开,站台板装修层应保证在端门及应急门开度范围内门体开启不受阻碍。
2)车站站台层沿线路方向设有纵向导盲带。
屏蔽门专业接口管理

接地要求
车辆
屏蔽门设置长度及开门位置
动态包络线、列车编组、列车长度、相邻门间距、车门有效开度和高度、车门开/关时间及速度
限界
确定车站屏蔽门站台设置范围
车站限界资料
轨道
车站
屏蔽门系统门体与钢轨等电位连接
连接地点
1.连接地点及连接要求
设备安装
车站主体相关平面图、剖面图、开孔图、预埋件大样图、预埋管位置
1.设备荷载参数
2.设备预埋件要求
3.设备部分开孔要求
4.设备预留钢筋要求
5.设备部分预埋管要求
动力照明
设备用房电源引入点
设备配电
1.设备容量、电压、线制、频率、电源引入点
综合监控
车站综合控制室
屏蔽门系统状态显示、故障报警、状态查询。
屏蔽门系统专业接口关系表 表10
本专业
系 统
相关专业
接口位置
接口内容与要求
输入资料
输出资料
提资时间
屏
蔽
门
系
统
建筑及装修
站台层
在车站站台轨道侧布置屏蔽门及设备用房。
车站主体平面图、剖面图、地面装修层大样图、地面装修材料等
1.屏蔽门及设备用房布置图及技术要求
2.站台板边缘要求
3.
结构
站台层、上部楼板吊梁的孔洞、预埋件、预留钢筋、预埋管
紧急情况下屏蔽门开启。
接口类型、位置、协议及控制要求
通风空调
站台
1.车站负荷计算
2.设备室通风计算
3.通风空调系统要求。
1.设备室的环境要求
2.设备发热量
3.屏蔽门门体上所பைடு நூலகம்承受的风载荷
浅谈地铁屏蔽门安装流程及技术要求

Doors&Windows
摘
屏蔽门正线底部与站台板挑檐采用穿透螺栓固定连接用双头螺柱和调整垫片布置和安装下部支撑到站台板将下部绝缘套及垫片及其辅助垫圈等布置到位
),
屏蔽门门槛采用螺栓安装固定于立柱底板上
将门机置于立柱托板上安装立面距立柱侧壁尺寸
安装立柱包板时
7
提升滑动门门楣到安装位置
把滑动门导靴插入门槛的门导槽中
在左
先将固定门放到与其相对的固定门门槛上
提升应急门门楣到安装位置
门窗专栏
28
2017.03
2017.03
Doors &Windows
42013(20).
面为先安装滑动门后盖板用螺钉固定件将前盖铰链固定在门机梁上先将钢结构安装框架安装于相对应的立柱上按照线槽布置图将钢结构架安装到相对应的立柱上在风道梁侧面(上接第27页)
门窗专栏
29。
地铁车站屏蔽门专项施工方案(附示意图)

目录第一章工程概况及施工特点 (3)1.1工程概况 (3)1.2工程范围 (3)1.3系统工作条件 (3)第二章项目组织 (4)2.1 项目管理组织架构图 (4)2.2项目部主要人员职责 (4)◆项目经理 (4)◆屏蔽门负责人 (5)◆安装负责人 (5)◆施工员 (5)◆质检员 (6)◆安全负责人 (6)◆材料员 (6)第三章施工方法及工艺 (7)3.1全封闭屏蔽门施工总体原则 (7)3.2作业流程 (7)◆屏蔽门施工工艺 (7)第四章质量保证措施 (24)4.1.质量保证体系 (24)4.2.质量保证措施 (26)4.3.质量过程控制 (30)4.4.施工过程质量控制 (30)4.5.检验和试验 (31)4.6.不合格品控制 (32)◆不合格品原则 (32)◆不合格品的处置方式 (32)4.7.质量记录控制 (33)4.8.施工人员培训控制 (33)第五章安全施工和文明施工管理 (34)5.1.安全管理目标 (34)5.2.安全生产责任制 (34)◆项目部成员安全职责 (34)5.3. 安全管理程序 (36)5.4. 施工安全管理要点 (40)5.5. 临时施工用电专项方案 (42)5.6. 高空作业专项方案 (43)5.7. 安全施工保证措施 (44)5.8. 文明施工要求 (45)5.9. 应急预案 (45)5.10. 事故调查与处理 (46)第六章 材料运输进场管理计划 (47)6.1 人员搬运的组织管理 ........................................................................................................ 47 ◆ 贮存控制 .. (48)第七章 主要施工机具、设备数量及进出场计划 .................................. 49 77..11 机机械械设设备备配配置置计计划划 .................................................................................................................................................................. 4499 ◆ 配置说明 .. (49)第八章 劳动力组织计划 (52)8.1 劳动力组织 (52)第九章 车站施工进度计划 (54)9.1 概述 (54)9.2 安装准备 (54)9.3 轮班作业执行 .................................................................................................................... 55 ◆ 轮班作业计划 ............................................................................................................... 55 ◆ 各班组组织机构及专业分工 ....................................................................................... 55 ◆ 安装作业计划(一个作业面) .. (56)第一章工程概况及施工特点1.1工程概况本标段屏蔽门系统工程项目为地铁***站的屏蔽门系统设备、管线的安装、调试;该系统安装包括的门体设备、供电系统、驱动系统、控制系统、接地和绝缘等设备和材料,并负责屏蔽门系统设备运输、仓储保管、现场安装调整、调试、土建预埋件测量及整改、各阶段安装、调试、验收等工作。
轨道交通工程屏蔽门施工的接口为题分析

轨道交通工程屏蔽门施工的接口为题分析摘要:屏蔽门作为城市轨道交通的一个重要组成部分,同时也是乘客上下车的主要通道设施,其安全性尤为重要。
本文分析地铁屏蔽门系统工程安装技术措施及注意事项,避免返工,实现预期工期目标的同时保证工程质量,提高屏蔽门系统绝缘效果,保障乘客人身安全。
关键词:地铁;屏蔽门施工;施工接口0引言地铁作为人们出行的快捷交通工具,地铁屏蔽门的控制系统关系到乘客的人身安全,屏蔽门绝缘系统存在着施工接口,每侧屏蔽门与土建存在上百个接触点,只要其中一个接触点出现绝缘不合格,就会导致整侧屏蔽门绝缘检测不合格。
检查、整改都相当麻烦,如果已投入运营,要整改合格基本上不可能。
因此加强设计和施工过程的质量控制非常重要。
屏蔽门系统安装过程中,妥善处理好这些施工接口是保证屏蔽门及相关专业施工顺利进行、避免返工、窝工,实现预期工期目标的前提。
本文重点分析屏蔽门施工与相关专业施工接口中需要严格控制的接口以及在施工过程中需要其它相关专业如何配合施工。
1 地铁屏蔽门对土建的要求地铁屏蔽门是通过立柱、底座、L型支架连接件与土建结构上下部进行连接,对上下部的土建结构位置均有严格的要求。
根据屏蔽门的安装需要和列车限界的需要对土建结构进行设计。
上部风道墙到站台装修完成面的高度为 3100~3600mm (装修吊顶能完全遮挡屏蔽门的上部),下部站台板安装槽口尺寸为320mm×150mm,风道墙厚度为250~300mm(保证预埋件的性能要求),站台板厚度在 200~250mm(站台对屏蔽门的承载和底部预埋件的性能要求)。
屏蔽门的下部土建结构主要承载屏蔽门的整体重量,上部土建结构主要受列车进出时的活塞风形成的风压,承载侧向力,故上部采用L型支架为连接件,下部采用底座为连接件,连接固定采用预埋M12的化学锚栓。
根据本人的实际经验,土建结构容易出现在站台板的厚度和安装槽口尺寸不足,风道墙长度不足、风道墙与站台板的净空高度过高等问题。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
地铁屏蔽门结构安装接口设计及预留随着轻轨及地铁在各大城市的普及应用,轨道交通站台门目前已基本成为了站台上的标配产品,其安装方法及对土建结构的预留要求引起了业内人士的关注。
本文介绍了轨道交通站台门与土建结构连接的技术要求及实施方法,重点讨论了轨道交通站台门对土建结构预留条件的要求,供轨道交通站台屏蔽门设计、监理、施工管理人员参考。
关键词轨道交通站台门,接口,绝缘,等电位。
前言随着人类社会的进步,国民经济的发展,城镇化政策的推行,带来了城市规模的不断扩大,导致了从市效到效区和从郊区到市中心的交通迅速增长;为满足当今的公共出行要求,需要大力发展城市轨道交通,为满足城市轨道交通舒适、安全、节能的要求,地铁站台屏蔽门是最好的解决办法。
作为安装于地铁站台的一项主要设备,屏蔽门系统要充分考虑与其他系统的接口,本文介绍了轨道交通站台门与土建结构连接的技术要求及实施方法,重点讨论了轨道交通站台门对土建结构预留条件的要求。
屏蔽门概述安装于地铁、轻轨等轨道交通车站站台边缘,将轨道与站台候车区隔离,设有与列车门相对应,可多级控制开启与关闭滑动门的连续屏障,称为城市轨道交通站台屏蔽门,简称屏蔽门。
包括全高屏蔽门、半高屏蔽门。
屏蔽门系统具有安全、节能、环保等作用。
全高屏蔽门系统半高屏蔽门系统1.1屏蔽门的功用地铁站台屏蔽门系统具有安全、节能、环保等作用:(1)保障乘客的安全:屏蔽门将轨道与站台候车区隔离,有效地改善了站台上的安全,防止乘客掉落轨道。
(2)增加基础设施的有效使用率:安装屏蔽门后,可节省站台边缘设置的一米警戒线空间,使站台有效使用面积增加。
(3)保障运营的安全:屏蔽门将轨道与站台候车区隔离,可避免未经许可的人进入隧道。
(4)减少能量消耗:使用全高封闭式屏蔽门,可减少隧道空调流失,避免电能浪费。
(5)改善站台环境:使用屏蔽门可减少由隧道进入站台的灰尘,减少来自地铁列车的噪音,减少列车的活塞效应所引发的气流。
1.2屏蔽门类型及系统构成1.2.1屏蔽门类型地铁屏蔽门按其功能可分为两大类:闭式和开式,闭式屏蔽门也是我们通常所说的地铁屏蔽门,开式屏蔽门即我们通常说的安全门,开式屏蔽门又有全高开式屏蔽门(俗称全高安全门)和半高开式屏蔽门(俗称半高安全门)两种。
1.2.2屏蔽门的系统构成:屏蔽门系统由机械和电气两部分构成,机械部分包括门体结构和门机传动系统,电气部分包括供电和控制系统。
门体结构主要包括承重结构、固定门、应急门、滑动门、端门、顶箱、门槛、预埋件、密封件、绝缘件等;门机系统主要包括门机梁驱动装置、传动装置、门锁及其它相关附件;供电系统主要包括驱动电源、控制电源、电源监视系统等;控制系统主要包括控制设备(、、、等)、现场总线网络及相关软件。
轨道交通站台门系统与车站建筑的基本要求及实施方法:屏蔽门、全高安全门通过钢立柱作为整个屏蔽门系统的受力结构,钢立柱一般采用上下部分别与站台土建结构连接。
2.1地铁屏蔽门、全高安全门上部对土建的要求及连接方式:地铁屏蔽门、全高安全门上部对土建的要求:由于地铁屏蔽门、全高安全门立柱上部通过上部钢连接件与上部土建结构梁连接,所以对上部土建结构梁的位置等均有要求。
从屏蔽门安装需要及列车限界需要出发,对上部土建结构梁的要求:梁底到站台装修完成面的高度一般为3100~3600,主要是考虑到吊顶装修完成后能遮挡住钢立柱上部钢连接件、保持美观及考虑到如果土建结构梁高度太高,对门体的变形会产生较大的影响;梁中心线到站台边缘线为200±30,主要是考虑到列车限界的要求以及确保能尽量选择较小的钢连接件;梁厚200~240,上部土建结构梁的厚度与屏蔽门的安装没有太大的影响,建议将上部土建结构梁的厚度设置在200~240主要是从便于安装预埋件或后埋件来考虑。
地铁屏蔽门、全高安全门与上部对土建的连接:根据上部土建结构梁的位置不同,屏蔽门钢立柱通过上部钢连接件与上部土建结构梁的梁底或梁侧连接(见图1、图2),连接固定一般采用预埋或后埋连接,预埋方式主要有预埋C 形连接件、预埋钢板、预留穿墙螺栓安装孔等,后埋主要采用化学锚栓、膨胀螺栓连接等。
由于地铁屏蔽门还是一项新兴的产业,与相关专业的前期沟通还不特别充分,前期土建设计时未能充分考虑预埋件的设置,所以目前实际工程中经常采用后埋连接方式,即采用化学锚栓或膨胀螺栓与上部土建结构梁连接;从长远来看,为确保屏蔽门可靠连接,应该尽量采用预埋连接的方式,另外采用预埋连接的方式还可以有效降低工程成本。
图1 梁底连接方式图2 梁侧连接方式地铁屏蔽门、全高安全门与上部土建结构的绝缘设计:由于列车车厢相对大地有一定的电位差(目前国内列车车厢相对大地有一定的电位差一般为90伏),为避免乘客上下列车时碰到屏蔽门而出现不舒适的触电感觉,需确保屏蔽门与列车车厢处于等电位状态。
在结构上首先要确保屏蔽门与大地绝缘,一般情况下可通过在上部铰接机构安装绝缘套及绝缘垫的方式实现地铁屏蔽门与上部土建结构的绝缘设计(见图3)。
这样的设计除了能有效确保绝缘外,还能在三维上作X、Y、Z方向的调整,以有效适应土建结构施工误差;还能在高程实现上、下调整,以实现在安装完成后,可自动吸收车站土建结构不同步沉降。
图3铰接机构绝缘示意图2.2地铁屏蔽门、全高安全门下部对土建的要求:地铁屏蔽门、全高安全门对下部土建结构的要求:地铁屏蔽门、全高安全门通过钢立柱作为整个屏蔽门系统的受力结构,钢立柱一般采用上下部分别与站台土建结构连接,地铁屏蔽门、全高安全门钢立柱下部通过下部支撑件与土建站台板连接,站台板需能承受人群荷载及屏蔽门的自重等,为便于屏蔽门的安装,需在站台沿轨道一侧预留有安装槽,该安装槽的规格一般为150300(距站台装修完成面150、距站台边缘300)。
地铁屏蔽门、全高安全门与下部对土建的连接:屏蔽门钢立柱上部通过下部钢支座与站台板连接,连接固定的一般采用预埋或后埋连接,预埋方式主要有预埋C形连接件、预埋钢板、预留穿墙螺栓安装孔等,后埋主要采用化学锚栓、膨胀螺栓连接等。
地铁屏蔽门、全高安全门与下部土建结构的绝缘设计:屏蔽门与站台板的绝缘通过在下部支承组件上安装绝缘件实现(见图4),下部支承组件主要由上下T型支座、绝缘件、支承板、调整垫片等通过螺栓连接而成,其中绝缘件使得屏蔽门系统底部与土建结构绝缘,将绝缘件设置在距离站台板上方位置可有效防止异物堆积导致屏蔽门与站台间的绝缘性能下降,另外在进行绝缘设计时还应考虑防潮、防尘措施,确保使用过程中因受环境影响导致绝缘性能下降;门槛与站台装修层(绝缘地板)之间一般留有10左右间隙,在屏蔽门安装完成后,用绝缘材料填充。
图4下部支承组件及绝缘结构示意图2.3.半高安全门或仅下部支撑的全高安全门对土建的要求:半高安全门或仅下部支撑的全高安全门均为悬臂支撑结构,站台板除了承受重力外,还承受较大的弯矩,因此,相对于上下支撑的屏蔽门或全高安全门来说,半高安全门或仅下部支撑的全高安全门对站台板的受力要求更高,另外由于受门体结构形式及安装结构形式的影响,需预留的安装槽尺寸要更大一些,一般情况下半高安全门安装槽尺寸为150450(距站台装修完成面150、距站台边缘450),仅下部支撑的全高安全门安装槽尺寸为150350(距站台装修完成面150、距站台边缘350)。
2.4.站台装修完成面与屏蔽门、安全门底部间隙要求:屏蔽门门体包括固定门、滑动门、应急门、端门等,其中滑动门、应急门、端门活动门为可开启的门,除了在设计时要使门体下部与站台装修完成面保持一定的距离外,该距离的设计还应考虑站台面装修误差、盲道及应急门、端门活动门在使用过程中可能出现变形的情况,一般情况下屏蔽门门体下部与站台装修完成面的距离不要小于6,最好不要大于10。
3、结语本文介绍了轨道交通站台门与土建结构连接的技术要求及实施方法,重点讨论了轨道交通站台门对土建结构预留条件的要求,对土建结构接口条件提出了明确要求,对轨道交通站台门与土建结构的接口设计也提出了具体的实施方法,供轨道交通总体设计、屏蔽门设计、监理、施工管理人员参考。
