某煤矿远程视频服务器方案

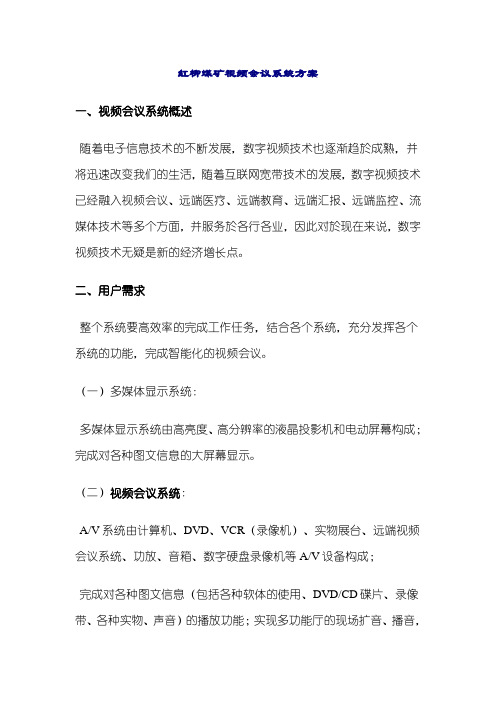

红柳煤矿视频会议系统方案
红柳煤矿视频会议系统方案一、视频会议系统概述随着电子信息技术的不断发展，数字视频技术也逐渐趋於成熟，并将迅速改变我们的生活，随着互联网宽带技术的发展，数字视频技术已经融入视频会议、远端医疗、远端教育、远端汇报、远端监控、流媒体技术等多个方面，并服务於各行各业，因此对於现在来说，数字视频技术无疑是新的经济增长点。
二、用户需求整个系统要高效率的完成工作任务，结合各个系统，充分发挥各个系统的功能，完成智能化的视频会议。
（一）多媒体显示系统：多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。
（二）视频会议系统：A/V系统由计算机、DVD、VCR（录像机）、实物展台、远端视频会议系统、功放、音箱、数字硬盘录像机等A/V设备构成；完成对各种图文信息（包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多功能厅的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。
并且通过数字硬盘录像机，能够将整个过程记录在硬盘录像机中，便於以後的查询、回顾等。
（三）会议室环境系统：会议室环境系统由房间的灯光（包括白炽灯、日光灯）、窗帘等设备构成；完成对整个会议室环境、气氛的改变，以自动适应当前的需要；譬如播放DVD时，灯光会自动变暗，窗帘自动关闭。
（四）智慧型多媒体中央控制系统：采用目前国内档次最高、技术最成熟、功能最齐全，用途最广的HK （宏控）中央控制系统，该系统是目前国内最先进的中央控制系统设备。
实现多功能会议室各种电子设备的集中控制。
要求操作简单、人性化、智能化；要求整个系统可靠性高；能够实现自动化程度高的智能化控制，尽量减少操作人员的操作复杂性，实现"一键到位"式的控制方式；尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；能够控制投影机，进行开/关机、输入切换等功能，并能够控制电动吊架、屏幕，实现上升、停止、下降等功能；能够控制DVD、录像机进行播放、停止、暂停等功能；能够控制实物展台进行放大、缩小等功能；能够控制音量，进行音量大小的调节功能；能够实现音视频信号、VGA信号自动切换控制功能；能够控制会议室的灯光和窗帘，自动适应当前的需要；三、视频会议系统系统示意图四、视频会议系统功能描述通过安装以上宏控中央控制系统，能够轻松的实现智能化、人性化的控制：1. 多媒体显示系统的控制：通过主机后面的RS232串口，控制投影机的所有功能，如开/关机、VIDEO/VGA输入切换等；并且能够自动实现关联动作，如关闭系统时，自动将投影机关闭；通过控制投影机的输入切换（VIDEO、VGA 1、VGA 2），实现对视频图像、计算机图像的切换；通过KT-8（8路强电继电器），控制电动吊架和屏幕的上升、下降、停止；并且能够自动实现关联动作，如投影机开时，电动吊架和萤幕自动下降，投影机关时电动吊架和屏幕自动上升；可以利用HK-win软件的视频预览功能，在将视频投出到屏幕之前，确认播放的视频图像就是所需要的视频图像。
煤矿视频监控系统方案
煤矿井下视频监控系统施工方案一、概述近年来，矿发生事故的数量在不断增加，如何加强安全生产,提高预警和事后搜救工作效率，摆到了国家各级主管部门和领导的面前。
在经济高速发展、能源供应紧张的形势下,如何处理好保证安全和提高产量的关系，需要深入研究，发展不能以牺牲环境和生命为代价。
为此，如何正确处理安全与生产、安全与效益的关系，如何准确、实时、快速履行矿安全监测职能，有效进行矿工管理，保证抢险救灾、安全救护的高效运作显得尤为重要和紧迫。
面对新形势、新机遇和新挑战，国家各级主管部门的领导对安全生产工作提出了很高的要求和期望。
我们认为提升安全生产信息化管理水平,加强以灾害预防、搜救为主要目标的安全生产长效机制,是我国安全生产工作的必由之路。
在此环境下的煤矿数字视频监控系统,本系统从视频监控、信号传输、中心控制、远程监管等各方面提出全方位的解决办法，可以实现井下监控中心、地、市矿安全监控指挥中心与省局监控指挥中心联网，使矿安全管理工作向科学化、规范化、数字化管理轨道迈进，提高矿安全管理水平。
利用远程视频监控系统，地面监控人员可以直接对井下情况进行实时监控,不仅能直观的监视和记录井下工作现场的安全生产情况，而且能及时发现事故苗子，防患于未然，也能为事后分析事故提供有关的第一手图像资料。
另外，矿监管部门可以从省部管理中心远程监看井下状况，提出整改方法，减少事故隐患，因此天大天财远程视频监控系统将是保障矿井安全生产的重要组成部分。
二、需求分析在美国，矿已实现高度机械化，井下工作人员很少,作业规范，巷道通畅，一旦发生事故，易于撤离,伤亡不大。
而在我国，采煤机械化程度仅为４５％，矿工队伍很大一部分是文化水平较低、培训时间有限的农民工,甚至存在井下抽烟等严重违章现象.这样的千军万马集中在高度危险的作业环境中,极易发生事故，造成重大伤亡。
我们在分析近期几个矿发生的特大事故时发现：(1）地面与井下人员的信息沟通不及时；（2）地面人员难以及时动态掌握井下人员的分布及作业情况；（3) 一旦矿事故发生，抢险救灾、安全救护的效率低，搜救效果差.目前，矿井下作业因为远离地面，地形复杂，环境恶劣与地面人员间沟通不便，如果利用远程视频监控系统，地面监控人员则可以直接对井下情况进行实时监控，不仅能直观的监视和记录井下工作现场的安全生产情况,而且能及时发现事故苗子,防患于未然，也能为事后分析事故提供有关的第一手图像资料.同时要求上级有关监管部门可以通过网络远程查看进行状况，提出整改方法。
矿山视频监控系统解决方案
矿山视频监控系统解决方案系统简述：矿山视频监控系统应用于矿井，露天煤矿等场所，通过该系统不仅可以直观、全面地掌控整个矿区的运营生产情况，远端监控人员还可以通过实施监控，及时提醒操作人员的违规操作，防止险情发生。
尤其是当发生安全生产事故时，可以从服务器上获取视频资料，从而完整的再现问题发生时的场景，快速高效地定位事故发生原因。
系统解决方案：根据矿山视频监控系统应用需求，迈威提出了简单、可靠地解决方案，采用迈威MISCOM7026千兆工业以太网交换机构筑核心网络，井下和井上采用MIEN5108、MIEN3105百兆嵌入式交换机组网，核心网络及井下、井上网络均采用迈威MW-Ring技术组建冗余环网，保证光缆故障时，数据正常传输，系统正常运行。
根据现场环境，可选择利用Mport1101 单路嵌入式网络延长器通过原有双绞线、电话线、同轴电缆等普通电缆进行数据长距离传输，在保证数据传输速率及质量的情况下大大降低系统成本和工程施工难度。
在系统末端，底层设备可通过RS-232/RS-485/CAN总线直接连接至MIEN3105百兆嵌入式交换机，完成视频、广播通信等业务数据的传输。
系统结构图：应用产品：MISCOM7026：26口千兆网管型机架式交换机，模组化设计,支持百兆以太网光、电口任意组合搭配，支持冗余双电源输入，支持MW-Ring链路冗余自恢复自己，支持实时广播风暴检测控制，Trunk端口汇聚等功能。
MIEN5108: 8口百兆网管型嵌入式交换机，兼容大部分本安电源应用要求，支持MW-Ring 技术的链路冗余自恢复技术；支持端口VLAN和IEEE 802.1Q VLAN，支持端口镜像；组网方便MIEN3105C: 5口百兆网管型嵌入式式交换机，支持2个10/100Base-TX以太网RJ45端口、3个100Base-FX单模或多模光纤接口，以及2路隔离型RS-485/RS-232/CAN总线接口。
Mport1101：单路嵌入式网络延长器，该产品成对使用，提供1路RJ45口和1路DSL口，CO和CPE可通过拨码来设置，采用VDSL2技术，将以太网络信号通过双绞线、电话线、同轴电缆等普通电缆进行长距离传输，可承载IPTV，VoIP等高速率数据传输等业务，在保证业务需求的情况下节约了工程成本。
煤矿视频监控系统方案
选用长焦镜头
选用长焦镜头，能够远距 离拍摄，适用于狭小空间 监控。
选用变焦镜头
选用变焦镜头，能够在不 改变拍摄距离的情况下， 对画面进行缩放。
传输系统的设计
网络传输
通过网络传输，能够实现 远程监控，方便管理。
同轴传输
采用同轴传输，能够实现 信号的稳定传输，适用于 较远距离的监控。
服务支持。
售后服务流程
我们制定了完善的售后服务流 程，确保客户遇到问题时能够 及时得到解决。包括故障报修 、维修响应、修复期限等环节
。
培训与指导
我们为客户提供相关的培训与 指导，使其能够更好地使用和
维护视频监控系统。
实施案例
案例一
我们曾经为某大型煤矿企业提供视频监控系统解决方案，涉 及到矿井内部和外部的监控。通过实施该方案，客户实现了 安全生产和提高了管理效率。
煤矿视频监控系统方案
xx年xx月xx日
目录
• 方案背景 • 方案总体设计 • 详细设计方案 • 系统性能指标及测试方案 • 系统优点及创新点 • 工程实施及售后服务
01
方案背景
煤矿监控需求分析
煤矿生产安全
需要监控井下设备和人员，保 障安全生产。
人员管理
需要监控进出井口和重要区域的 人员，保障人员安全。
可扩展性
系统应具备可扩展性，方 便后期增加新的监控点和 功能。
可维护性
系统设计应易于维护和保 养，降低后期维护成本。
各种矿用摄像机的选择
防爆型摄像机
适用于煤矿井下爆炸性气体环境， 具有防爆、防尘、防水等功能。
高清摄像机
适用于对清晰度要求较高的监控场 景，提供清晰、细腻的图像。
矿山集团视频监控整合远程监控平台（5篇）
矿山集团视频监控整合远程监控平台（5篇）第一篇：矿山集团视频监控整合远程监控平台矿山集团视频监控整合远程监控平台矿山集团监控现状鞍钢矿业集团下属十大采矿区及若干矿产企业。
每个矿区及企业都已经建设了自己的监控系统，来保证生产安全。
这些监控系统都以本企业或本矿区为监控中心独立形成网络，起到辅助进行生产调度及生产安全管理的作用。
视频监控平台功能介绍1、通过我公司的远程视频监控平台可以把鞍钢所有矿区及附属企业的监控视频实现总部集中管理，集中监看、集中控制。
2、集中显示控制。
在总部设置矿山集团视频集中显示大屏幕，大屏幕可以通过控制进行实时显示所有矿区及附属企业的视频图像，并以电子地图的功能来确定摄像机位置及调取实时视频图像。
管理人员可以通过电脑控制任何一个摄像机的前端控制功能，即控制动点摄像机的上下左右的转动。
任意前端现场的声音可以通过括音设备在控制中心进行监听。
3、强大的平台兼容性。
平台通过多年的开发积累，已经兼容了市场上国内国外90%的品牌的视频图像存储设备软件。
平台可以是基于在原有视频监控系统的基础上进行升级操作，对前端所有视频设备不做设备改造。
所有操作不影响前端视频监控网络正常工作。
4、网络监看功能。
此平台搭建完成管理部门领导可以通过任何一台在网的电脑进行实时的查看每个环节上的监控视频、控制每一路视频图像、监听每一点的现场声音。
平台设有多级别的访问权限。
每个企业或矿区领导可随时监看自己所管辖区域的视频图像。
集团领导可以监控所有在网视频图像，是最高权限者。
5、移动视频监看功能。
本系统可以通过智能手机、移动电脑、掌上电脑等移动设备流畅监看、控制、监听现场情况。
例如在集团会议上领导可以通过移动设备对矿山作业面进行现场分析处理。
紧急事件时领导可以在任何地方（国外、外地、车上等等）通过手机及时看到、听到现场情况，方便领导做出事件处理决定。
第二篇：远程视频监控解决方案远程视频监控解决方案需求分析随着网络信息的不断发展和宽带技术的广泛应用，基于IP技术的网络远程视频监控也应运而生,例如，网络摄像头和视频服务器，它们都具有独立的IP地址，视频数据经压缩处理后，通过WEB服务器，经局域网或INTERNET送至终端用户，用户只要知道某一台网络摄像机和视频服务器的IP地址，即可查看到这台网络摄像机和视频服务器所监视的图像。

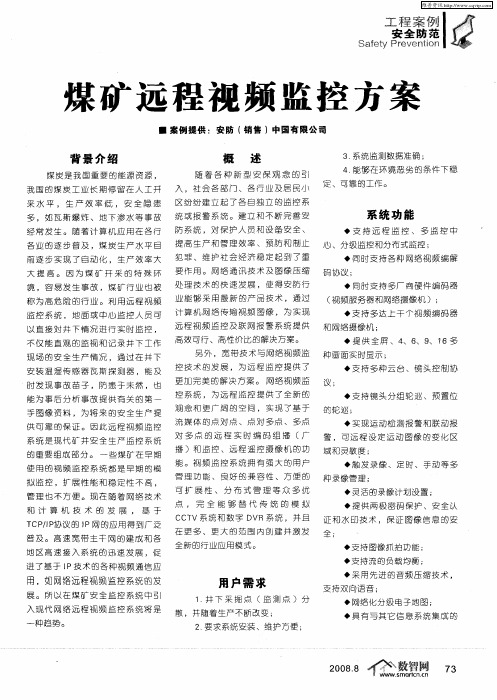

煤矿远程视频监控方案
采 水 平 ， 生 产 效 率 低 ， 安 全 隐 患 区 纷 纷 建 立 起 了各 自 独 立 的 监 控 系 多 ，如 瓦 斯 爆 炸 、地 下 渗 水 等 事 故 统 或 报 警 系 统 。 建 立 和 不 断 完 善 安
经 常 发 生 。 随 着 计 算 机 应 用 在 各 行 防 系 统 ，对 保 护 人 员 和 设 备 安 全 、 前 逐 步 实 现 了 自 动 化 ，生 产 效 率 大 犯 罪 、维 护 社 会 经 济 稳 定 起 到 了 重
境 ，容 易 发 生 事 故 ，煤 矿 行 业 也 被 处 理 技 术 的 快 速 发 展 ， 使 得 安 防 行 称 为 高 危 险 的 行 业 。 利 用 远 程 视 频 业 能 够 采 用 最 新 的 产 品技 术 ， 通 过
◆ 同 时 支 持 多 厂 商 硬 件 编 码 器
（ 频 服务 器 和 网 络摄 像 机 ） ； 视
维普资讯
工程案例 Ｉ
Ｓ ｆ ｙＰｅ ｅ ｔ ｎＩ ａｅ ｒ ｎｉ ｔ ｖ ｏ
安全 防范 Ｉ
煤 矿 远 程 视 频 监 控 方 案
■ 案例 提供 ：安 防 （ 销售 ）中国 有限 公 司
背 景 介 绍
煤炭是我国重要 的能源资源 ，
系统 功 能
◆ 支 持 远 程 监 控 、 多 监 控 中
各 业 的 逐 步 普 及 ， 煤 炭 生 产 水 平 目 提 高 生 产 和 管 理 效 率 、预 防 和 制止 心 、分 级监 控 和 分 布 式监 控 ； ◆ 同 时 支 持 各 种 网 络 视 频 编 解
大 提 高 。 因 为 煤 矿 开 采 的 特 殊 环 要 作 用 。 网 络 通 讯 技 术 及 图 像 压 缩 码 协 议 ；
煤矿企业网络视频监控系统方案【最新版】
煤矿企业网络视频监控系统方案一、方案背景煤炭是我国重要的能源资源，我国的煤炭工业长期停留在人工开采水平，生产效率低，安全隐患多，如瓦斯爆炸、地下渗水等事故经常发生。
随着计算机应用在各行各业的逐步普及，煤炭生产水平目前逐步实现了自动化，生产效率大大提高。
因为煤矿开采的特殊环境，容易发生事故，煤矿行业也被称为高危险的行业。
利用远程视频监控系统，地面或中心监控人员可以直接对井下情况进行实时监控，不仅能直观的监视和记录井下工作现场的安全生产情况，通过在井下安装温湿传感器瓦斯探测器，能及时发现事故苗子，防患于未然，也能为事后分析事故提供有关的第一手图像资料，为将来的安全生产提供可靠的保证。
因此远程视频监控系统是现代矿井安全生产监控系统的重要组成部分。
一些煤矿在早期使用的视频监控系统都是早期的模拟监控，扩展性能和稳定性不高，管理也不方便。
现在随着网络技术和计算机技术的发展，基于TCP/IP协议的IP网的应用得到广泛普及。
高速宽带主干网的建成和各地区高速接入系统的迅速发展，促进了基于IP技术的各种视频通信应用,如网络远程视频监控系统的发展。
所以在煤矿安防监控系统中引入现代网络远程视频监控系统将是一种趋势。
随着高科技系统不断的应用于煤矿行业，该行业有望在不久的将来摘掉高危险的帽子。
二、系统概要计算机系统的应用、普及，网络通讯技术及图像压缩处理技术以及传输技术的快速发展，使得安全技术防范行业能够采用最新的计算机、通讯和图像处理技术，通过计算机网络传输数字图像，可为实现远程图像监控及联网报警系统提供高效可行、价格低廉的解决方案。
利用矿区现有或新建的网络环境与技术条件，充分发挥计算机网络的优势，建成高效可靠的远程视频监控与联网报警系统，为企业的安全防范、高效管理提供更有力的技术保障。
另外，宽带技术与网络视频监控技术的发展，为远程监控提供了更加完美的解决方案。
网络视频监控系统，为远程监控提供了全新的观念和更广阔的空间，实现了基于流媒体的点对点、点对多点、多点对多点的远程实时编码组播和监控、远程遥控摄像机的功能。
矿场监控、矿区无线视频远程监控方案
矿区无线视频远程监控方案
一、矿区行业安防需求
对矿区生产工作而言，突发的自然灾害、生产设备的故障都是影响矿区生产和安全的常见因素。
所以，对突发灾害进行预测和预报以及对生产设备故障进行诊断是矿区监控系统的首要功能。
为了确保矿区的生产环境安全、顺利，矿区都应安装一套集音视频和数据于一体，并且兼顾监控、通信功能和网络接入的安防监控系统。
该安防监控系统覆盖所有矿井的生产及其辅助环节，能够对矿物采挖、运输、通风、排水、供电、矿井瓦斯浓度等工作设备和相应数据进行远程监控。
由于矿区内部环境一般都非常复杂，不方便布线施工，因此大多数矿区都选择采用无线监控系统。
二、无线监控系统的优势
无线监控系统具有无需布线拉线、安装简便、灵活等特点，适用于矿区物料堆放处、复杂的地下矿井内部。
在各种各样的矿场当中，都存在着其独特的环境，如煤矿需要挖矿井、矿洞，金属矿需要露天开采，石矿要经常爆破等。
无线监控系统的便利性、灵活性、拓展性都相当符合各类矿场的环境。
三、矿区无线监控系统拓扑结构
1、网络摄像机：实时监控矿区的工作环境、存储地点、人员及车辆的运输情况。
2、无线传输设备：常用于矿区的无线传输设备为多为5.8G大功率无线网桥，用于传输监控视频信号。
3、监控显示器+硬盘录像机（NVR）：用户可通过显示器监控矿区的内部环境，NVR用于存储监控信息，方便日后查阅。
PS：矿区管理总部可通过互联网远程访问该无线监控系统。
煤矿网络图像视频监控管理系统解决方案
煤矿网络图像视频监控管理系统解决方案第一篇：煤矿网络图像视频监控管理系统解决方案煤矿网络图像视频监控管理系统解决方案目前，视频监控技术已广泛应用于煤矿生产的各个重要环节。
当中，大部分煤矿使用的视频监控系统基本上都是模拟（CCTV）和早期的数字（DVR）系统，它们的性能和稳定性都不高，特别是模拟监控系统传输距离受限制、易受干扰、无法实现远程联网、图像存储需要大量像带、难于检索查询。
早期的基于PC+图像采集卡的（DVR）系统，由于可靠性和网络性能都比较差，所以较难实现多监控中心和多级管理，也不能满足煤矿安全生产监督与管理的要求。
现在，随着网络技术、计算机技术和多媒体技术的飞速发展，基于TCP/IP网络的视频监控系统由于其具有分布式接入、便于共享访问和控制、视频信号占用带宽资源少、图像质量好、易于存储和管理等诸多优点，已广泛应用于各个行业。
因此，在煤矿安全监控系统中采用网络视频监控技术是发展的大趋势。
下面就某煤矿网络监控方案为实例进行阐述，以供读者参考。
系统总体目标煤矿安全网络监控系统建设目标：以成熟的高新技术为支撑，依托计算机网络为基础，构建一个多功能、全方位、先进可靠、开放性的煤矿安全远程视频网络监控系统。
系统建设要求1、一个主监控中心：暂定主控机房为整个系统的中心，管理所有矿区监控点图像。
设置系统主服务器。
根据具体情况，在主控或者分控中心要具有图像存储和电视墙功能。
2、分监控中心：设置在矿区的监控值班室，可以设置3×3 DLP 大屏幕显示器，或者由常规监视器组成电视墙。
并需设置网络视频解码器，可根据具体情况选择是否设置存储图像功能。
3、多级分控：在县级相关部门、市级管理部门设置分控中心，通过网络登录系统，即可看到实时监控图像，并根据权限对系统进行各种操作。
4、该煤矿前端共有9个监控点：井上4个，分别为主井口、副井口、监控值班室、主扇机房；井下5个，分别为采煤工作面一个、掘进工作面2个、中央变电所1个、主运输大巷1个。
煤矿行业视频监控系统技术方案
煤矿行业视频监控系统技术方案近年来，煤矿事故频发，危害极大，为了保障煤矿工人的生命安全，加强煤矿的安全监管，建立一套完善的煤矿视频监控系统是非常必要的。
本文将针对煤矿行业视频监控系统的技术方案进行介绍，旨在为煤矿建立更加稳定、可靠、高效的视频监控系统提供参考。
一、需求分析煤矿作为一个特殊的生产领域，一般情况下在开采的过程中存在以下需求：1、高清晰度：为了在远距离上得到清晰的图像，煤矿的视频监控系统要求在高画质录像的同时得到高分辨率的显示效果，以方便操作和监测。
2、长时效性：煤矿的工作时间较为长久，对视频监控系统要求能够长时间稳定运行，避免因系统故障导致监控失灵。
3、远程在线：由于煤矿分布广泛，远距离采矿现象常见，煤矿视频监控系统必须实现远程在线功能，实现对矿工进行情况实时监控。
4、数据备份：由于录像数据的价值很高，在监控过程中，要求系统进行数据备份或自动上传至云端，确保数据安全及不受损。
5、稳定性高：煤矿环境复杂，爆炸、震动等均是常见的情况，监控设备对于环境的复杂性和恶劣性要求极高，能在长期运行过程中保持良好的稳定性能。
二、技术方案1、网络技术煤矿视频监控系统必须能够实现视频监控画面的远程在线传输，同时支持同时多终端的访问功能，为此需要使用先进的网络技术。
可以采用现场无线网络、光纤网络、卫星网络等不同的通信方式，实现远程在线功能，实时传输监控画面。
这样可以方便监测人员随时随地查看监控画面，及时排除故障。
2、硬件设备煤矿视频监控系统的硬件设备包括摄像头、监视器、录像机等。
为了满足高清晰度的需求，摄像头必须是高像素的，监视器要求高分辨率、高亮度。
此外，为了保证系统的稳定性，应该选用具有抗震、防尘、防潮、防爆等功能的硬件设备。
3、系统软件煤矿视频监控系统软件应该能够支持多种编码格式，并具备多种存储方式，满足不同场景的需求。
可以选择调用Windows Media、QuickTime、H.264等常见的编码格式，同时支持海量视频监控录像的存储管理，可进行在线监控、网络传输、高清晰度录像等多种功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某集团煤矿公司远程无线视频监控系统建议方案浙江某电子有限公司2010年9月目录第一节背景概述 (3)第二节需求分析 (3)第三节系统解决方案 (4)1、系统组网方案拓扑图 (4)2、系统组成 (5)第四节软件功能 (7)第五节系统特点 (8)第六节主要产品介绍 (9)1、彩色红外防水型摄像机： (9)2、无线视频服务器： (11)3、磁盘阵列： (12)第七节产品预算报价 (15)第一节背景概述在通常情况下，当被监控点和控制中心相距较远而且位置较分散时，利用传统布线的方式成本会非常高。
而且对于目标监控点不固定或移动物体的监控，有线网络更是束手无策。
无线网络的发展给视频监控带来了全新的应用方式。
利用CDMA 公共移动通讯网络，就可以将像上述情况的多个难于连线的被监控点与控制中心连接起来，达到无线移动视频监控的目的。
第二节需求分析为了做好远程管理各高塔基站等危险地段或事故易发地段的安全管理工作，可以有针对性的地点设置监控摄像头，将以上点的视频图像传到中心监控室，从而起到实时了解现场环境及对各点的安全状况进行实时监控。
视频监控系统的基本结构如下所示：图视频监控系统结构简图传统的视频监控是将前端采集的视频图像通过光纤、电缆等有线方式传到视频监控中心。
目前基站远离运营商铺设的光缆线路，重新铺设光纤网络又存在自然条件恶劣、布线复杂、施工时间长且费用高等问题，而使用无线网络把视频采集点的视频信息传到中央监控中心将大大提高视频监控网络的布设效率，因此采用无线视频监控系统可完全实现传送监测图像及数据。
利用移动通讯网络。
减少人力投入，减少运营成本。
监控中心在实时监控的同时，还可实时存储图像资料，针对非常情况提供有力的法律证据。
第三节系统解决方案1、系统组网方案拓扑图2、系统组成监控前端监控前端由监控设备、多种报警监测器、应急供电设备和网络视频服务器组成。
◆监控设备监控设备指摄像器材，可以根据监控场所的实际情况选择，可以选择普通枪式摄像头，或选择一体化球形摄像机。
◆视频电缆在大规模的系统中，选择视频电缆要根据监控设备（摄像机）到网络视频服务器的距离，选择不同型号的视频电缆，以确保获得高质量的视频信息。
◆报警监测器报警监测器包括人体远红外报警监测器等，当监控场所出现异动紧急情况时进行报警，对安全防护有重要作用。
◆应急供电设备（选项）应急供电设备可以由UPS和电池组组成。
◆网络视频服务器远程观看视频的关键是需要将已采集的模拟视频信息进行数字化、压缩、传输。
网络视频服务器完成这些功能。
网络视频服务器是监控前端设备的核心。
通信传输◆CDMA网络（各监控单点对中心）◆局域网（内部）◆互联网（移动办公观看）监控中心管理中心是整个系统的中枢。
所有的信息包括视频信息集中到这里，进行统一指挥和调度。
主要包括以下组成：◆监控服务器监控服务器用来监控和管理视频信息，可设置数台。
◆数字矩阵服务器（可选）将网络视频服务器压缩的H.264码流实时解码并输出标准的模拟视频信号至监视器（电视墙），能很方便地在一台或多台控制主机上实现多路显示电视墙，是数字和模拟显示系统之间的一个衔接，为集中式数字监控解决方案提供了强有力的支持。
◆电视墙电视墙是现代视频监控最直观、清晰的手段。
◆录像在监控中心需要录像的信息可保存在监控中心的磁盘阵列或监控服务器上。
◆视频监控软件采用完善的基于数据库的网络版视频监控软件，可以方便地将视频信息、报警信息纳入到整个系统中，就可以进行联动报警处理。
该软件包括管理服务器软件、数据库服务器软件、和浏览器插件。
服务器软件运行于Windows 2000 Server操作系统之下，完成设备及用户的管理。
所有网络用户只需通过IE浏览器访问监控服务器，自动下载安装浏览器插件后即可通过合法用户名进入系统，进行实时视频监控、录像查询等操作。
第四节软件功能◆基于B/S结构和C/S结构的软件模式；◆提供网络多用户IE界面下多画面实时图象监控；◆支持任意厂家监控设备（摄象机、矩阵、画面分割器、报警和数据采集器）的系统接入，可实现已有模拟监控系统或设备同网络管理的完美结合。
◆提供多层电子地图功能，监控点信息一目了然；◆支持用户定制监控点轮巡查看方案，方便监控；◆支持网络视频、音频单播和组播；◆科学设置用户权限，保证系统安全操作；◆数字抓拍，便于用户浏览；◆定时自动录像；◆支持单路/四路/六路/八路/九路/十六路全屏显示；◆支持视频运动告警；◆支持报警采集器，允许多报警量触发告警；◆定制告警行动，自动处理告警、矩阵切换、告警联动录像；◆提供告警、录像、抓拍、监控点分布的查询功能；◆提供在线设备配置；◆支持网络用户同前端监控点进行监听和对讲，实现监控和指挥调度的功能；◆服务器录象文件定时或自动清理；第五节系统特点◆采用最先进的H.264视频压缩技术(目前市场上很少有类似产品，一般都是MPEG 4压缩方式)，既节约带宽，又保证高质量的图像。
一旦模拟视频变成数字视频后，很容易保持其质量不变；◆CDMA组网的使用可大大减少布线成本；◆ 能在中心内部观看，还可以在外部、外地通过互联网观看，有利于各级领导实施分级“可视化管理”；◆ 监控软件系统功能齐全，使用方便、安全；使用视频控件，可以方便地与应急联动大系统集成，便于二次开发；◆如果需要，可扩展安防等多种报警；第六节 主要产品介绍1、彩色红外防水型摄像机：产品简介：◆ 低功耗；◆ 彩转黑完全,低照效果佳；◆ 红外灯使用寿命是普通LED 的3-5倍；◆夜视无白光圈，画面均匀。
安装尺寸图：技术参数：2、无线视频服务器：产品概述3、磁盘阵列：产品概述产品类型：标准型网络存储服务器存储协议：iSCSI/NFS/CIFS/SMB/FTP/ AFP支持盘位：8BAY、12BAY、16BAY、24BAY操作系统：嵌入式UNIX系统产品特性：支持热插拔、硬件Raid 0 / 1 / 5 以及热备盘技术支持、服务器专用1+1冗余电源、高级机架式服务器机箱、专用存储散热模组、远程数据同步技术、支持外接4个扩展柜技术参数：性能和容量的最佳配置:红苹果PE8000S系列网络存储服务器是全新SAN/NAS一体化多功能存储产品，支持目前业界最新的SAS/SATAII混合接口技术，适合海量关键数据业务的在线存储。
该系列产品拥有丰富的数据管理功能，可以为用户提供IP SAN高速访问、多用户NAS文件共享服务、FTP共享访问服务、卷影快照技术、客户端数据备份等多种解决方案，红苹果PE8000S系列产品是代表着红苹果ITOS架构“标准、高效、定制、增值”先进设计理念的混合型网络存储系统。
先进的功能:红苹果PE8000S系列网络存储服务器的可扩展功能使之成为服务器存储资源整合、磁盘备份和灾难恢复等应用的理想设备。
它具有在任一时间点（point-in-time）建立snapshot和回卷功能，结合第三方应用可实现对数据的存档或迅速恢复。
红苹果PE8000S网络存储服务器能实现本地和远端的同步或异步镜像。
完善的容灾策略:红苹果PE8000S系列网络存储服务器，支持RAID 0、1、3、5、6、10等多种RAID方式，并提供按需使用磁盘空间建立RAID的虚拟磁盘技术。
同时该系列产品拥有基于IP的策略性远程复制功能可以为用户数据实现网络的备份，利用红苹果提供的BACKUP客户端在发生意外灾难时能够有效避免数据灾难，确保用户的业务持续性。
同时PE8000S的OS模块寄存在专用的Flash模块中，有效防止各种传统磁盘的不稳定因素。
PE8000S具备良好的网络容错及负载均衡机制，尤其对于大负载情况下提供了良好的保护。
简捷的安装与管理:红苹果PE8000S系列网络存储服务器，拥有良好的简洁部署体验，只需要接上网线利用现有的TCP/IP网络即可实现。
管理人员通过访问WEB的管理界面来创建、分配和扩展存储池。
服务器配置和访问控制完全兼容Windows的活动目录控制以及Linux系统的LDAP管理机制。
并联存储降低总体成本:红苹果PE8000S系列网络存储服务器，支持服务器后端外接经由SAS高速总线支撑的高速数据扩展链路，最大支持并联4个16 Bay JBOD扩展柜。
优越的功能特性:支持多iSCSI数据端口聚合技术◆支持Snap-卷快照◆iSCSI超长帧支持◆兼容民用级SATA 、企业级SAS硬盘◆用户IP访问控制、用户认证控制◆RAID级别：0、1、5、6、10、JBOD ◆系统中最多1024个逻辑卷◆每个卷组中最多16块物理硬盘（PD）◆可配置的直写与回写策略◆多组RAID卷支持◆可配置的条带宽度◆在线卷扩展◆RAID卷即时可用◆自动卷重建◆支持802.3ad port trunking以及LACP ◆支持Internet存储名称服务（ISNS）◆支持DHCP◆支持CHAP验证◆逻辑单元访问控制：读写、只读◆支持多主机同时访问同一逻辑卷◆多路输入输出事务处理第七节产品预算报价。
