STR6709电源厚膜块故障维修
各种电源厚膜维修参数
电压V
引脚
电压
V
在路电阻
R测K
1
0
0
0
1
0
0
0
2
113
7.8
25
2
103
18.5
28
3
295
9.6
60
3
300
22
150
4
114
2.6
14
4
103
4.6
12
5
112
11.5
无限大
5
8.1
3.6
3.6
15.STR4009016.STR41090
引脚
电压
V
在路电阻K
引脚
电压
V
在路电阻K
R测
B测
R测
B测
1
87
4.8
28
1
85
4.8
28
45.STR-Z215246.STR-Z4302A47.TDA1684648.IR211249.MC44603P50.TDA8380
维修参数表
35.STR-S630936.STR-S6707
引脚
电压V
在路电阻K
引脚
电压
V
在路电阻K
开机
待机
R测
B测
R测
B测
1
290
300
26
8.5
1
290
10
500
2
0.2
2
0.2
3.6
5
2
0.35
3.8
5.5
3
300
9.5
22
3
285
开关电源厚膜集成电路各引脚的功能大全
开关电源厚膜集成电路各引脚的功能大全在这里搜集了一些常用厚膜集成电路各引脚的功能：STR51213、STR50213、STR50103引脚号引脚功能1接地，内接稳压基准电路2开关管基极3开关管集电极4开关管发射极5误差比较电压信号输入，兼待机控制STR3302、STR3202引脚号引脚功能1内部半桥变换电路场效应管工作电源输入300V 2空脚3高端场效应管触发信号输入4高端激励触发信号输出5空脚6接地7控制振荡器频率的定时电容外接端8稳压与直流待机控制信号输入9控制振荡器频率的定时电阻外接端10软启动阻容器件外接端11延迟关断控制端，外接欠压保护监控电路12内部振荡及其信号处理电路供电端13低端激励触发信号输出14过流保护检测输入端，高于0.7V时起控15低端场效应管触发信号输入16接地17空脚18半桥式场效应管变换控制输出端19高端触发激励电路自举升压端STR5741、STR5941引脚号引脚功能1开关管集电极2开关管发射极3开关管基极4内接反馈量自动调整管的集电极5内接反馈量自动调整管的基极6软启动保护控制电压输入7接地8稳压控制电路误差取样电压输入9基准电压比较输入STR-6307、STR6308、STR6309引脚号引脚功能1内接开关管集电极2内接开关管发射极3内接开关管基极4反馈兼恒流驱动端5反馈信号激励控制6软启动保护控制信号输入7接地端8稳压控制/保护控制输入9稳压控制电路电源输入端STR-6707、STR6708、STR6709引脚号引脚功能1内接开关管集电极2内接开关管发射极3内接开关管基极4开关管基极驱动电流输入端，内接驱动5开关管基极驱动电流输出端6内部过电流保护检测电压输入端7稳压控制信号反馈输入端8开关管导通、截止时间的控制端9内等效电路的电源电压输入兼保护输入STR5707、STR5708引脚号引脚功能1内接开关管集电极2内接开关管发射极3内接开关管基极4线性驱动电路反馈信号输入端5过电流保护检测电压输入端6内部运放同相工作电压输入端7稳压控制取样信号输入8开关管工作状态控制脉冲输出9内等效电路的电源电压输入兼保护输入STR54041、STR59041引脚号引脚功能1基准电压比较输入2启动脉冲输入，内接开关管基极3脉冲电源输入，内接开关管集电极4内部电路接地，内接开关管发射极STR66011稳压控制脉冲调整信号输入2启动电压输入，内接开关和基极3内接开关管集电极4内接开关管发射极5内部分流管与激励管供电输入STR40090、STR41090引脚号引脚功能1内部取样放大电路基准工作电源输入端2振荡启动电压输入，内接开关管基极3开关管集电极4开关管过流保护监测，内接开关管发射极5稳压控制信号误差电压输入STR6259引脚号引脚功能1内接开关管漏极300V2开关管过流检测，内接开关管源极3接地4过流保护检测输入5电源、启动、保护检测电压输入6稳压控制信号误差电压输入7双重保护触发脉冲信号输入STR6833引脚号引脚功能1内接开关管漏极300V2开关管过流检测，内接开关管源极3接地4过流保护检测输入5电源、启动、保护检测电压输入6稳压控制信号误差电压输入7过压保护触发脉冲信号输入端STR6821、STR6831、STR65451内接开关管漏极300V2开关管过流检测，内接开关管源极3接地4过流保护检测输入5电源、启动、保护检测电压输入6稳压控制信号误差电压输入7双重保护触发脉冲信号输入STR2152引脚号引脚功能1内部场效应管工作电源输入2变换电路场应管输出信号反馈输入3接地4控制振荡器频率的定时电容外接端5稳压与直流待机控制信号输入6控制振荡器频率的定时电阻外接端7软启动电阻，电容外接端8延迟关断电容外接端9内部振荡及其信号处理电路供电10内部基准电压输出端兼末级场效应管控制部分电源输入11过渡保护检测输入12接地13空脚14开关场效应管变换控制输出15自举升压，外接自举升压元件STR50115引脚号引脚功能1接地2振荡启动电压输入，开关管基极3开关管集电极4+B电压输出，开关管发射极5稳压控制比较电压输入，接误差放大管基极（内) STR4302引脚号引脚功能1场效应管工作电压输入300V2接地3外接控制振荡频率的定时电阻4控制振荡器的定时电容保护端5稳压与直流待机控制信号输入6控制振荡器最大频率判定电阻外接端7外接软启动电阻、电容8延迟关断电容外接端9内部振荡及其信号处理与控制电路供电10内部基准电压输出兼场效应管控制电源输入11过流保护检测输入12接地13空14开关管变换控制输出15高端触发激励电路电源输入、接自举升压元件IX0512引脚号引脚功能1内部取样放大电路基准工作电源输入2振荡启动电压输入，开关管基极3开关管集电极4开关管过流保护检测，开关管发射极5稳压控制信号误差电压输入KA3S0680引脚号引脚功能1开关管漏极2开关管源极，接地3电源启动电压输入4稳压控制信号输入5振荡电路外同步信号输入TDA2581引脚号引脚功能1内部鉴相器误差电压输出2行逆程脉冲信号输入3行同步脉冲信号输入4软启动电路外接偏置电阻兼遥控控制信号输入5软启动控制，主要用来控制开机时开关脉冲的占空比6开关管过流保护检测输入，-0.7V时保护7稳压保护检测电压输入，7V以上时保护8稳压控制电路取样检测信号输入9集成块内部电源电压输入10稳压控制电路基准电压输入11行频激励开关脉冲输出12开关脉冲最大允许占空比控制信号输入13振荡器频率控制，外接RC元件14低通滤波，对1脚的误差电压进行滤波形成基准电压15低通滤波，对1脚的误差电压进行滤波形成AFC电压16地TEA2260/2261引脚号引脚功能1开关变压器磁饱和消除检测信号输入，有些机型接地2外部控制脉冲信号输入，有些机型接地3过流保护检测信号输入4地5地6误差取样电压输入7内部误差信号输出，反馈到6脚8重复过载保护电容外接端9软启动电容外接10振荡定时电容11振荡定时电阻12地13地14开关脉冲驱动信号输出，正向时电流出，反向时电流入15内部正向驱动管集电极工作电源输入16内部电路工作电源输入STR6653、TR6654、TR6656引脚号引脚功能1过流检测输入兼稳压控制输入2内接MOS开关管源极3内接开关管漏极4电源、启动、保护检测电压输入5接地STR6707引脚号引脚功能1过流检测输入2开关管发射极3开关和集电极4电源启动电压输入5热地端STR2152引脚号引脚功能1内部末级半桥变换电路场效应管工作电源输入2变换电路场效应管输出信号反馈输入3接地4外接控制振荡器频率的定时电容5稳压与直流待机控制信号输入6外接控制振荡器频率的定时电阻7外接软启动电阻、电容8延迟关断电容外接端9内部振荡及其信号处理电路供电10内部基准电压输出兼末级场效应控制部分电源11过流保护检测输入12接地13空脚14半桥式开关场效应管变换控制输出15自举升压脚，外接自举升压元件SMR62000引脚号引脚功能1正反馈输入起输出功率限定作用2启动电压输入，内接场效应开关管栅极3开关管漏极300V4过流保护取样，开关管源极5稳压控制电压输入TDA16846引脚号引脚功能1断路时间控制，外接定时RC电路2初级绕组电流检测输入3过零检测信号输入4软启动时间控制，外接定时电容5稳压控制信号输入6误差比较2反向信号输入7RC振荡基准同步信号输入8空脚9基准电压、电流输出10误差1同向信号输入11主电压监测信号输入，高于1V时电源停振12地13开关管开关状态的激励脉冲信号输出14集成块工作电源输入IR2112引脚号引脚功能1低端驱动脉冲信号输出2低端场效应驱动输出基准点3低端驱动器RS触发器与驱动输出电路供电4空5高端场效应管驱动输出基准点外接场效应管源极6高端驱动器RS触发器与驱动输出电路供电7高端驱动脉冲信号输出8空9芯片内部电路供电10高端驱动脉冲信号输入11低端驱动脉冲信号输入12低端驱动脉冲信号输入13地14空TDA8133引脚号引脚功能1电源输入12电源输入23延迟器退耦4失效控制指令输入5地6复位控制7空8受控电源输出29受控电源输出1TDA4601引脚号引脚功能1内部基准电压输出2过零检测触发电压信号输入3稳压控制误差信号输入4集成电路内部模拟电流输入5保护控制信号输入6地7振荡电路反向驱动电压输出8振荡电路正向驱动电压输出9集成块内部电路工作电源输入TEA5170引脚号引脚功能1外接软启动电容构成电源软启动控制2芯片内部电路供电，3脉宽调制器产生的PWM脉冲信号输出4地5误差电压放大器倒相输入，外接+B电压取样电路6误差电压放大器输出7振荡器电路外接定时电容8振荡器电路定时电阻UC3842引脚号引脚功能1误差电压放大器输出2电压反馈信号输入，与内部2.5V基准电压进行比较后产生误差控制信号3主回路电流2检测，具有过流保护功能4定时端子5地6驱动信号输出7电源供电8内部电压输出HIC1015、HIC1016引脚号引脚功能1开关电源输出的+B电压取样电路控制电压输入2过流保护控制检测信号输入3开关电源稳压控制误差信号输入兼待机、开机控制输出4空5开关电源稳压控制误差放大电路基准电压输入6内部过流保护监控电路输出信号滤波7地8内部控制电路偏置电压输入9遥控待机、开机控制信号输入10内部放大电路工作状态控制，一般未用11内部放大电路工作副电源输入，一般均为空12行扫描电路工作电源输入13空14过流、过压保护监测电压信号输入15+5V电源输入16过流、过压保护监控电压输出17地TDA8380引脚号引脚功能1开关管正向驱动电流输出，正向驱动管发射极2正向驱动管供电，管的集电极3防磁饱和检测兼过零检测信号输入4输入到5脚电源的欠压保护基准电平设置端5内部电源输入6主基准电流设定端7稳压控制取样电压反馈信号输入8误差放大信号输出9PWM脉冲调制输入10外接振荡定时电容11振荡电路外部同步脉冲信号输入12脉宽调制占空系数设置兼软启动控制端13过流保护检测信号输入14地15内接反向驱动管发射极16开关管反向驱动信号输出，内接反向驱动管集电极TEA2164引脚号引脚功能1地2开关变压器初级电流检测输入3重复过载电压输入4地5地6稳压控制的误差电压或同步脉冲信号输入7振荡定时电阻外接8振荡定时电容外接9控制振荡TON的直流取样电压输入10软启动控制，外接软启动电容11过流检测，一般接地12开关管驱动脉冲信号输出，一般接地13同上14开关管驱动脉冲信号输出15正向驱动电路直流供电16芯片供电端兼过压、欠压保护检测端MC44603引脚号引脚功能1芯片电源电压兼启动电压、过压、欠压保护检测2芯片内部脉冲缓冲驱动输出级供电3开关管驱动脉冲输出4地5过载保护阀值点调整控制6过压保护触发信号7初级电流检测8开关变压器去磁保护检测控制9振荡器外接同步控制信号输入10正常工作模式振荡频率定时电容11振荡器软启动控制，外接软启动时间常数电容12降频工作模式时开关电源最小负载阀什电平设定脚13翻转触发、正常工作信号输出兼误差放大器输出14反馈取样电压输入15待机工作模式振荡频率定时控制，外接振荡定时电阻16基准模块电阻外接脚MC33025引脚号引脚功能1误差放大器反向输入，外接过流保护检测取样电路2误差放大器同向输入，外接固定基准电压3误差放大器输出，作过流保护输出4同步发生器时钟信号输出，5锯齿波振荡定时电阻外接6锯齿波振荡器定时电容外接端兼锯齿波输出7振荡器放电端即PWN器同相输入8软启动控制，外接软启动电容9驱动脉冲关闭兼过流保护控制输入10地11脉宽信号输出12地13脉宽放大部分电路的供电电源输入14脉宽信号输出15芯片内部电路供电165.1V基准电压输出将会持续搜集新出来的电源厚膜块各引脚的作用资料，欢迎分享到QQ,让我们一起维修！。
TCL彩电维修实例集锦2
故障现象：开机声图正常，但按节目键换频时出现“死机”现象，且无图、无声、无光
栅
分析与检修：在检修过程中曾怀疑IC002（24C04）受干扰写入了错误数据，更换IC002
后故障依然存在。后来怀疑数据总线存故障，检查IIC总线系统时发现SCL1线上外串联电阻R029由47Ω变成了几百Ω，不能正确读写IC002中的数据，使MCU执行了错误的操作，进入“死机”状态。更换R029后故障不再出现。
分析与检修：由于数码智能彩电，在电路设计时保护功能较多，在开机时，电路本身要检测众多参数，以判别机器相关电路是否正常后方能输出信号让机器正常工作。二次开机无光栅，多表现为灯闪、不启动。而出此问题，引起的原因是多方面的，需要根据具体的经验数据进行分析。为确定故障范围（首先确认电源各供电电压正常），首先确认行是否起振。
例41：机型：2516D
故障现象：+B电压为0V .
检修与分析：STR-6708A为单列直插式塑封结构，一起构成的电源用于TCL“D”系列大屏幕彩电，电路外围远减少，电路简单，并有过压、过六、过热等保护作用。掌握其修理技巧可帮助我们准确快速的排除故障。STR-6708A稳压控制电路时通过电源次级电压的变化，加之光藕IC802的（1）、（2）脚，从而控制（3）、（4）脚的导通程度，其（3）、（4）脚相当于一个可变电阻，对于不易区分电源初次级故障的机器，可以把光藕（3）、（4）脚脱空，并在（3）、（4）脚兼并一10K---12K的电阻，从而模拟光藕作用，在排除电源次级无短路的情况下，在+B接一灯泡作假负载，打开电源，如果灯泡发光正常，（电压在80V---140V），说明电源热端正常，故障在电源次级稳压取样电路；反之，故障在电源热端部分。

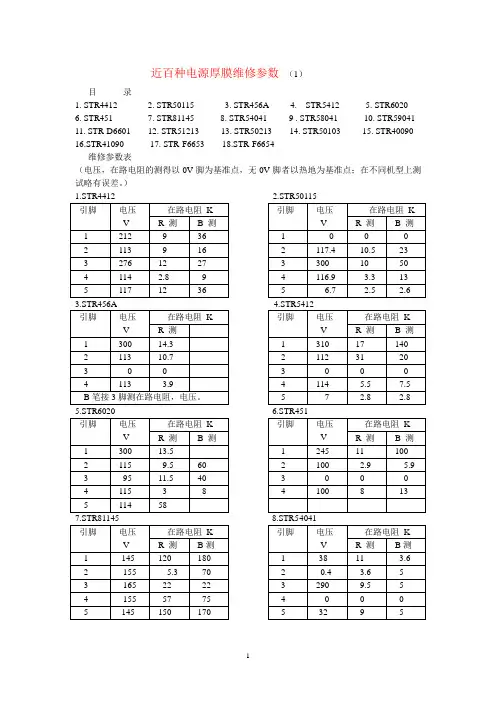

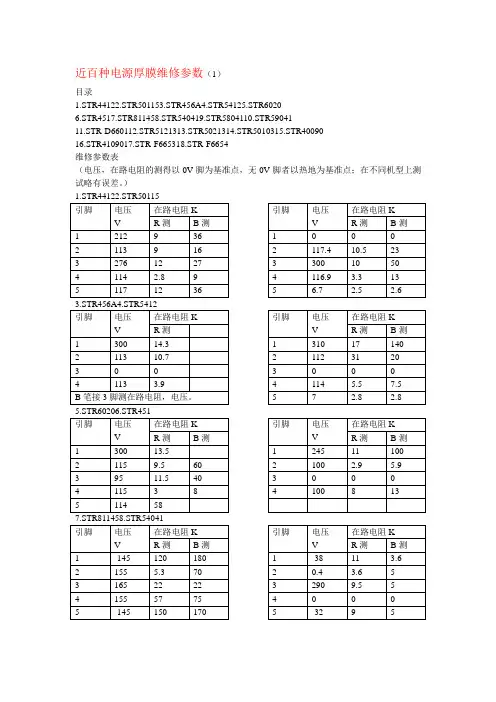

各种电源厚膜维修参数
23.KA3S0680R 27.STRM6821 32.UC3842
20.SMR62000A 引脚 电压 V 0.7 0.1 300 0 0.2 在路电阻 K R 测 0.7 0.68 0.5 0 11 B 测 0.5 5.2 4.2 0 24
在路电阻 K R 测 0.8 14 13 无限大 0 B 测 0.9 5 无限大 无限大 0 在路电阻 K R 测 0 10.5 10 3.4 2.6 B 测 0 23 50 13 2.6 K
23.KA3S0680R 电压 V 开机 270 0 16 1 6.3 电压 V 300 0.1 0 0.1 14.9 0.1 4.8 电压 V 待机 280 0 15 0.2 3.8
24.STR50115B
25.STRM6529F04
26.STRM6833BF04 在路电阻 R 测 4 0 0 0.3 4.4 7 16 200 0 0 0.3 无限大 8.5 24.5 在路电阻 K R 测 B 测 B 测
34.STR-S6308 在路电阻 K R测 14 0 4.2 3.8 0 1 0 4.4 20 B测 18.5 0 4.2 无 限 大 0 1 0 505 6
4
电源厚膜维修参数 （3） 目 录 35.STR-S6309 36.STR-S6707 37.STR-S6708 38.STR-S6709 39.STR-S5707 40.STR-S5708 41.STR-S5741 42.STR-S5941 43.TDA8133 44.TDA4601 45.STR-Z2152 46.STR-Z4302A 47.TDA16846 48.IR2112 49.MC44603P 50.TDA8380 维修参数表 35.STR-S6309 36.STR-S6707 引脚 1 2 3 4 5 6 7 8 9 引脚 1 2 3 4 5 6 7 8 9 引脚 1 2 3 4 5 6 7 8 9 电压 V 开机 290 0.2 0.2 0.25 0.8 0 0 -0.6 -6.8 电压 V 295 0 -0.1 0.5 1.2 0 0.2 0.8 7.8 电压 V 290 0 -0.15 0.45 0.01 1.5 32 0.9 7.9 待机 300 0 0.05 0.3 0 0 0 -0.4 -0.6 在路电阻 K R 测 26 0 7 1 0 0.6 0 7 15 在路电阻 K R 测 9.5 0 3.6 4.2 4.2 0.1 5.5 1.2 3.8 B 测 无限大 0 4.2 100 100 0.1 7 1.2 无限大 1 2 3 4 5 6 7 8 9 引脚 1 2 3 4 5 6 7 8 9
STR6709电源厚膜块故障维修
STR6709电源厚膜块故障维修维修提示； STRS6709工作原理可知，Q601在开关电源处于待机时，给9脚提供工作电源；的工作时，Q601不参与工作。
STRS6709的9脚所需的工作电源由D603/BA158整流，C637滤波，经D618隔离提供。
当D618不良时，我们认为其支流此时相当于开路，STRS6709的9脚所需的工作电源不得不转嫁到Q601上，由于 Q601是串联型稳压电路，功耗大，又不装散热片，过热而性能变劣是在所难免的。
故障现象5；创维29NL90（5T20）型彩电，开机三无，细听机内有“叽叽”声，指示灯随之闪烁。
故障维修；该机曾修过数次，均是因Q601不良而引起。
测量换下的D1640却是好的。
用户说，以前收看中偶尔有自动开、关机现象，近来自动开、关十越来越频繁了，直到今日不能开机了，更换Q601就行了。
创维早期25英寸及以上大屏幕电视机，很多机芯都用STRS6709做开关电源，它们的初级热端元件中位号、型号都基本相同，在日常维修中，发现 D618（BA158）在有的机芯上不作用，用金属跳线代替，怀疑它是问题的关键所在。
经实验，在本机中将D618暂焊下，仍可正常开机，但Q601很快发热。
由此推断，D618不良会使Q601温升过高而易损。
因此，更换Q601后，可用两只BA158并接在D618上，长时间试机，Q601略温升。
后来在检修其他机型或机芯时，当拆下Q601，测量为好时，实际代换后三无故障得到排除，再用导线短路D618，再无二进宫现象。
维修提示；有的STRS6709的2脚接一只稳压二极管，如厚膜块内开关管击穿，新接的稳压管击穿在所难免，需拆下测量判断。
故障现象4；创维25NF88型（5T20机芯）彩电，开机“叽”声，指示灯随“，叽”声闪烁，无光栅无伴音。
故障检修；此机经人修过，未能排除故障，电源、行扫描、CPU、解码等电路已有拆过的痕迹，直观的查拆过的元器件的型号、规格与原机要求相同。
STR-S6708原理与检修

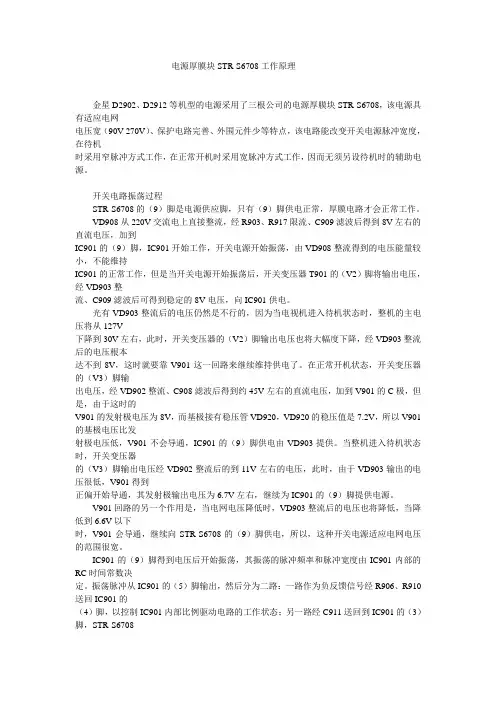

电源厚膜块STR-S6708工作原理金星D2902、D2912等机型的电源采用了三根公司的电源厚膜块STR-S6708，该电源具有适应电网电压宽（90V-270V）、保护电路完善、外围元件少等特点，该电路能改变开关电源脉冲宽度，在待机时采用窄脉冲方式工作，在正常开机时采用宽脉冲方式工作，因而无须另设待机时的辅助电源。
开关电路振荡过程STR-S6708的（9）脚是电源供应脚，只有（9）脚供电正常，厚膜电路才会正常工作。
VD908从220V交流电上直接整流，经R903、R917限流、C909滤波后得到8V左右的直流电压，加到IC901的（9）脚，IC901开始工作，开关电源开始振荡，由VD908整流得到的电压能量较小，不能维持IC901的正常工作，但是当开关电源开始振荡后，开关变压器T901的（V2）脚将输出电压，经VD903整流、C909滤波后可得到稳定的8V电压，向IC901供电。
光有VD903整流后的电压仍然是不行的，因为当电视机进入待机状态时，整机的主电压将从127V下降到30V左右，此时，开关变压器的（V2）脚输出电压也将大幅度下降，经VD903整流后的电压根本达不到8V，这时就要靠V901这一回路来继续维持供电了。
在正常开机状态，开关变压器的（V3）脚输出电压，经VD902整流、C908滤波后得到约45V左右的直流电压，加到V901的C极，但是，由于这时的V901的发射极电压为8V，而基极接有稳压管VD920，VD920的稳压值是7.2V，所以V901的基极电压比发射极电压低，V901不会导通，IC901的（9）脚供电由VD903提供。
当整机进入待机状态时，开关变压器的（V3）脚输出电压经VD902整流后的到11V左右的电压，此时，由于VD903输出的电压很低，V901得到正偏开始导通，其发射极输出电压为6.7V左右，继续为IC901的（9）脚提供电源。
V901回路的另一个作用是，当电网电压降低时，VD903整流后的电压也将降低，当降低到6.6V以下时，V901会导通，继续向STR-S6708的（9）脚供电，所以，这种开关电源适应电网电压的范围很宽。
液晶电视电源板常见的故障判断和检修方法
液晶电视电源板常见的故障判断和检修方法液晶电视的电源檢在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。
他的相肖一部分能量供给灯板驱动电路（根据发光源不同分为髙压檢和LED 灯板两类）和主板上，一旦电视岀现不开机、黑屏、奴波干扰、不定时关机等现象时，我们往往搞不淸楚故障是岀在电源板、主板、灯管（条）还是灯驱动檢上，给维修造成很多弯路。
借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分桥一下电源板的放障原因和排除技巧，解开液晶电源并不“神肘啲面纱。
下面以TCLPWL37C电源电路图纸为例，简单介鉛一下液晶电视电源的工作原理（修11 CRT W电电源的师傅应该部知道，液晶电视的电涮眼CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。
1：待机电路。
接通电源后，电淵输出捕座P3的③、④脚就应有+5V电压输岀，给主板CPU电路供电。
另外，在热地一侧，副开关电源变压器T2的④⑤绕组还会输出一组电压，整流滤波后输岀+ 20V,供给主电源的PFC振葫电路和PWM振游电路。
(见图2)如果输出电压不稳定,则检査U IC9 ( TL431 )为中心组成的稳压控制电路。
正常工作时，TL431的①脚电压为2.5 V, 如果该脚电压异常，则说明TL431损坏或其外围元件有I'Oo 故障现象1:无+ 5V 电压输岀。
分桥检修：检查待机电源电路，发现IC1的⑤⑧脚电压为0V,经查眼流电i RB 13端头焊接部分已腕焊。
建议将RB1、RB2、RB13这3只限流电阻換成功率为1W或2W的同阻值电以免再次损坏。
故障现象2:+ 5 V电压在3V左右iOo分析检修：空载试机，+5V电压仍较低，这说明故障在待机电源部分。
检測输出电压电路中的稳压二极管DB4( 6.8V ) 和DB5 ( 20V ),发现DB5击穿，換新后故障排除。
另外，该电路中稳压二极管DB5 ( 20V )、DB10(33V )、DB8 ( 10V )易损坏，其故障现象多表现为+ 5V电压在+4V左右波动。
电脑电源的修理方法与技巧
电脑电源的修理方法与技巧1.电源无输出当电源在有负载情况下，测量不出各输出端的直流电压时即认为电源无输出。
这时应先打开电源检查保险丝，通过保险丝熔断情况来分析故障范围。
1保险丝熔断并发黑说明有严重短路现象，应重点检查整流滤波和功率逆变电路。
1交流滤波电容C3、C4因交流浪涌电压击穿而短路，有些ATX电源交流滤波电路比较复杂，应检查是否有短路的元件。
2交流主回路桥式整流电路中某个二极管击穿。
损坏原因：由于直流滤波电容C5、C6一般为330μF或470μF的大容量电解电容，瞬间充电电流可达20A以上。
所以瞬间大容量的浪涌电流易造成整流桥中某个性能略差的整流管烧坏。
另外交流浪涌电压也会击穿整流二极管而短路。
3整流滤波电路中的直流滤波电容C5、C6击穿，甚至发生爆裂现象。
损坏原因：由于大容量的电解电容耐压一般为200V左右，而实际工作电压达到150V左右，接近额定值。
因此，当输入电压产生波动或某些电解电容质量较差时，就容易发生击穿电容现象。
另外当电解电容发生漏电时，就会严重发热而爆裂。
4直流变换电路中的功率开关晶体管VT1、VT2和换向二极管VD1、VD2击穿损坏。
损坏原因：由于整流滤波后的输出电压一般高达300V左右，逆变功率开关管的负载又是感性负载，漏感所形成的电压峰值可能接近于600V，而VT1、VT2的耐压Vceo只有450V左右。
因此当输入电压偏高时，某些耐压偏低的开关管将被击穿。
所以可选择耐压更高的功率开关管。
2保险丝熔断但不发黑说明不是短路引起保险丝熔断。
1通电瞬间烧断保险，多为瞬间的大电流将保险冲断，如开机时直流滤波电容的充电电流。
2使用过程中烧断保险，多为负载过大所致。
3保险丝未熔断如电源无输出。
而保险丝完好，则应检查电源控制线路中是否有开路、短路现象，以及过压、过流保护电路是否动作，辅助电源是否完好等。
1交流输入回路的限流电阻THR开路，此时测不到300V直流电压。
开关电源采用220V直接整流滤波电路，当接通交流电压时会有较大的浪涌电流电容充电电流，浪涌电流易造成限流电阻或保险丝熔断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
STR6709电源厚膜块故障维修
维修提示； STRS6709工作原理可知，Q601在开关电源处于待机时，给9脚提供工作电源；
的工作时，Q601不参与工作。
STRS6709的9脚所需的工作电源由D603/BA158整流，C637
滤波，经D618隔离提供。
当D618不良时，我们认为其支流此时相当于开路，STRS6709的9
脚所需的工作电源不得不转嫁到Q601上，由于 Q601是串联型稳压电路，功耗大，又不装散
热片，过热而性能变劣是在所难免的。
故障现象5；创维29NL90（5T20）型彩电，开机三无，细听机内有“叽叽”声，指示灯随之闪烁。
故障维修；该机曾修过数次，均是因Q601不良而引起。
测量换下的D1640却是好的。
用户说，以前收看中偶尔有自动开、关机现象，近来自动开、关十越来越频繁了，直到今日不能开机了，更换Q601就行了。
创维早期25英寸及以上大屏幕电视机，很多机芯都用STRS6709做开关电源，它们的初级热
端元件中位号、型号都基本相同，在日常维修中，发现 D618（BA158）在有的机芯上不作用，用金属跳线代替，怀疑它是问题的关键所在。
经实验，在本机中将D618暂焊下，仍可正常开机，但Q601很快发热。
由此推断，D618不良会使Q601温升过高而易损。
因此，更换Q601后，可用两只BA158并接在D618上，长时间试机，Q601略温升。
后来在检修其他机型或机
芯时，当拆下Q601，测量为好时，实际代换后三无故障得到排除，再用导线短路D618，再无二进宫现象。
维修提示；有的STRS6709的2脚接一只稳压二极管，如厚膜块内开关管击穿，新接的稳压管
击穿在所难免，需拆下测量判断。
故障现象4；创维25NF88型（5T20机芯）彩电，开机“叽”声，指示灯随“，叽”声闪烁，无
光栅无伴音。
故障检修；此机经人修过，未能排除故障，电源、行扫描、CPU、解码等电路已有拆过的痕迹，直观的查拆过的元器件的型号、规格与原机要求相同。
先判断故障是在开关电源还是在行输出
电路，方法是；将推动变压器初级用导线短路，以使行输出电路暂不工作。
然后在+B电路
上C619（220UF/220V）两端并联一只100W/250V灯泡作假负载（注；凡STRS6709的开关电源可不用接假负载，直接开机检修，因为其是+B取样，其内部有过流过压，过热保护，即使
空载，+B电压也稳定在设计值，很安全，接100W灯泡假负载，是为了检查带负载能力的。
）开机，仍“叽叽”声作响，灯泡不亮，关机时测电容 C607（220UF/400V）+300V电压不变，说
明故障在开关电源本身着重检查待机控制电路。
将多Q603的B、E极用导线短路，强行开机，发现ZD602负端对地电压只有5V。
从电路分析可以看出，此管为12V稳压管，无论在待机或
开机状态，均应有12V电压。
将ZD602更换后试机，+B110V稳定，将短路线及灯泡一一拆除，图像、伴音良好，故障排除。
故障检修；用户说雷击后出的故障。
开机，检测+B毫无动静。
将IC601（STRS6709）焊下，
用NF47表R1档测得各脚电压，判断IC601损坏.，更换STRS6709. 试机，开关电源有微弱的
振荡。
+B有12V电压。
再换IC602（SE110），电源完全起振，+B110V稳定正常，故障排除。
故障现象3；创维25T190型彩电，三无，指示灯不亮。
故障检修；拆开后盖，原机以STRS6709为中心的开关电源已不用，取而代之的是分立
元件模块开关电源。
观察其上的+B滤波电容（100UF/160V）已爆裂，+B整流管已炸开，显然是过压损坏。
将新加开关电源模块拆下，恢复为STRS6709后试机，出现水平
亮线，更换场块，IC301（TA8427），图声出现，但图像随亮度的变化有胀缩现象，检
查开关电源，接一只100W/250V灯泡作假负载，+B 110V稳定（电视机正常时，+B
在90V~105V波动，显然是开关电源带负载能力差，查300V滤波电容C607
（220UF/400V）正常，代换STRS6709、行管、高压包等不能排除故障。
定性测量
IC601（STRS6709）2脚外接电路R611/612（0.18/1.0），发现R611已变为1.5
欧姆，偏大。
鼗R611用0.22欧姆电阻代换后，图像胀缩现象消失，故障排除。
故障现象6；创维29NL90型彩电，行幅过大且枕形失真。
故障检修；用户说此机遭雷击后，不能开机，请人修过后可以开机了，但电视有一半台标
不见，看足球赛，足球场的界线都是弯的，前维修者修了两天，说无能为力，现转来我处
修理。
创维5T20机芯彩电出厂所附的电路原理图有一大错误，即+B取样误差放大电路IC602
实际用SE110，非图标S140.. 5T20机芯电视遭遇雷击时，有时 IC602被击碎，看不
清元件的型号，此时检修者能参考的只有电路原理图或其他书刊，所以错误接为SE140
不足为奇。
经查本例IC602忆被错换为SE140，将其更正为SE110后故障排除。
小结；创维彩电用STRS6709作开关电源最常见的故障是开机三无，指示灯闪烁，故障
原因除Q601不良外，Q601B极稳压二极管ZD601（7V5）击穿，C极限流电阻热爱
05（47欧姆/2W）开路，开/待机+5V切换控制管Q602（A1930可用A940代）击
穿损坏等，都有相同故障发生。
检修中必须及时将C607放电，以免自身遭电击或不小心
将厚膜块击穿，C615（470UF/25V）不能在开路时试机，否则开机即爆厚膜块；
R611/R612阻值最小，在未排除故障时，不能用导线短路检修。
因为它是开关极大这流
检测取样电路，如用导线短路，有爆STRS6709的危险。
