半导体激光原理
半导体激光器工作原理及基本结构
工作三要素：
01
受激光辐射、谐振腔、增益大于等于损耗。
02
半导体激光器工作原理
02
在材料设计时，考虑将p区和n区重掺杂等工艺，使得辐射光严格在pn结平面内传播，单色性较好，强度也较大，这种光辐射叫做受激光辐射。
条形结构类型
从对平行于结平面方向的载流子和光波限制情况可分为增益波导条形激光器(普通条形)和折射率波导条形激光器(掩埋条形、脊形波导)。
”
增益波导条形激光器 (普通条形)
特点：只对注入电流的侧向扩展和注入载流子的侧向扩散有限制作用，对光波侧向渗透没有限制作用。 我们的808大功率激光器属于这种结构：把p+重掺杂层光刻成条形，限制电流从条形部分流入。但是在有源区的侧向仍是相同的材料，折射率是一样的，对光场的侧向渗透没有限制作用，造成远场双峰或多峰、光斑不均匀，同时阈值高、光谱宽、多纵摸工作，有时会出现扭折问题。
半导体激光器材料和器件结构
808大功率激光器结构
采用MOCVD方法制备外延层，外延层包括缓冲层、限制层、有源层、顶层、帽层。有源层包括上下波导层和量子阱。
有源层的带隙比P型和N型限制层的小，折射率比它们大，因此由P面和N面注入的空穴和电子会限制在有源区中，它们复合产生的光波又能有效地限制在波导层中。大大提高了辐射效率。
最上面的一层材料（帽层）采用高掺杂，载流子浓度高，目的是为了与P面金属电极形成更好的欧姆接触，降低欧姆体激光器器件制备
大片工艺包括：材料顶层光刻腐蚀出条形、氧化层制备光刻、P面和N面电极制备、衬底减薄。 条形结构：在平行于结平面方向上也希望同垂直方向一样对载流子和光波进行限制，因此引进了条形结构。 条形结构的优点： 1. 使注入电流限制在条形有源区内，限制载流子的侧向扩散， 使 阈值电流降低； 2. 有源区工作时产生的热量能通过周围四个方向的无源区传递而逸散，提高器件的散热性能； 3. 有源区尺寸减小了，提高材料均匀的可能性； 4. 器件的可靠性提高、效率提高、远场特性改善。
半导体激光器发光原理及工作原理
半导体激光器发光原理及工作原理引言概述：半导体激光器是一种利用半导体材料产生激光的器件。
它具有体积小、功耗低、效率高等优点，广泛应用于通信、医疗、工业等领域。
本文将详细介绍半导体激光器的发光原理及工作原理。
一、发光原理1.1 材料特性半导体激光器主要采用具有直接能隙的半导体材料，如GaAs、InP等。
这些材料具有较高的折射率和较小的能隙，能够实现电子和空穴的复合发光。
1.2 电子复合在半导体材料中，当电子从导带跃迁到价带时，会释放出能量，产生光子。
这种电子和空穴的复合过程是半导体激光器发光的基本原理。
1.3 量子阱结构为了提高发光效率，半导体激光器通常采用量子阱结构。
量子阱是由不同能带的材料层交替堆叠而成，能够限制电子和空穴在空间上的运动，从而增加复合发光的几率。
二、工作原理2.1 注入电流半导体激光器通过注入电流来激发电子和空穴的复合发光。
当外加正向偏压时，电子从N型区域注入到P型区域，与空穴复合产生光子。
2.2 泵浦机制半导体激光器的泵浦机制主要有电泵浦和光泵浦两种方式。
电泵浦是通过注入电流来激发发光，而光泵浦则是利用外界光源来激发发光。
2.3 光放大在半导体激光器中，光子在材料中的传播会受到吸收和散射的影响。
为了保持激光的强度，需要在激光器内部设置光放大区域，使光子得到增强。
三、半导体激光器的类型3.1 可见光激光器可见光激光器主要用于显示、照明等领域。
常见的可见光激光器有红光激光器、绿光激光器和蓝光激光器等。
3.2 红外激光器红外激光器主要用于通信、医疗和工业等领域。
常见的红外激光器有半导体激光二极管和半导体激光放大器等。
3.3 高功率激光器高功率激光器主要用于激光切割、激光焊接等工业应用。
它具有较高的输出功率和较高的光束质量。
四、半导体激光器的应用4.1 光通信半导体激光器在光通信中起着重要的作用，可以实现高速、远距离的数据传输。
4.2 医疗应用半导体激光器在医疗领域中用于激光手术、激光治疗等，具有精确控制和无创的特点。
半导体激光工作原理
半导体激光工作原理
半导体激光器是利用电子从低能级跃迁到高能级时所产生的光，由于高能级的电子数比低能级的多得多，因此光在自由电子激光中辐射的能量是很大的。
半导体激光器主要由激光器、增益介质和泵浦光源组成。
半导体激光器的增益介质主要有三种：有源区、波导、吸收腔。
其中以有源区为主要部分，其形状和材料各不相同。
激光器有源区是由金属原子构成的半导体，它是激光系统中唯一能把光能转变成机械能和化学能的部分，也是影响激光特性的重要因素之一。
有源区还起着将泵浦光源发射出来的光（指激光器内部发射出来的光）与增益介质中传输过来的光（指增益介质发射出来的光）相互耦合、吸收和转换，再由有源区发射出来的光辐射出激光器内部。
由于有源区在整个半导体激光器中起着非常重要作用，因此在选择激光器有源区时必须考虑有源区和有源区内材料的成分、尺寸和形状，使它们相互匹配，这样才能达到最佳性能。
增益介质又叫受激辐射层或吸收层。
—— 1 —1 —。
半导体激光器的工作原理
半导体激光器的工作原理激光技术在现代科学和工业中起着至关重要的作用，而半导体激光器是其中一种常用的激光器类型。
它通过半导体材料的特殊性质来产生激光光束。
本文将详细介绍半导体激光器的工作原理。
一、激光的基本原理要了解半导体激光器的工作原理，首先需要了解激光的基本原理。
激光是一种特殊的光，与普通的自然光有很大区别。
激光光束具有相干性、单色性和聚焦性等特点，这些特征使得激光在各个领域有广泛的应用。
激光的产生是通过光子的受激辐射过程实现的。
在光学腔中，光子通过与激发状态的原子或分子发生相互作用，被吸收并获得能量。
然后，这些激发的原子或分子会受到外界刺激，由高能级跃迁到低能级，释放出原子或分子的“多余”能量。
这些能量会以光子的形式，经过光放大器的反射和反射，最后通过激光器的输出窗口发出。
这样就形成了一束特殊的激光光束。
二、半导体激光器的结构半导体激光器是利用半导体材料的特性来产生激光的器件。
它的主要结构由正、负型半导体材料组成，通常是p型和n型半导体，中间夹层为n型材料。
具体来说，半导体激光器一般由以下几个关键部分构成：1. 激活层（active layer）：激活层是半导体激光器的核心部分，也是激光的产生和放大的地方。
它由两种半导体材料之间的异质结构构成，通常是由n型和p型材料组成。
当外加电流通过激活层时，会在激活层中产生载流子（电子和空穴）。
2. 波导层（waveguide layer）：波导层是指导激光光束传播的部分，其材料的折射率通常比周围材料低。
通过选择合适的波导层结构，可以实现激光束的单模（TEM00）输出。
3. 管腔（cavity）：管腔是激光器中的一个重要元件，它由两个高反射率镜片构成，将光线限制在波导层中，形成光学腔。
其中一个是部分透射的输出镜，另一个是全反射的输出镜。
管腔的长度决定了激光的波长。
4. 电极（electrodes）：电极主要用于施加电场，控制激光器的开启和关闭。
它们通常位于激光器的两端，通过外接电源提供正向或反向偏置电压。
半导体激光器 原理
半导体激光器原理
半导体激光器是一种基于半导体材料的激光发射装置。
它通过电流注入半导体材料中的活性层，使其产生载流子（电子和空穴）重组的过程中释放出光子。
以下是半导体激光器的基本原理：
1. P-N结构：半导体激光器通常采用P-N结构，其中P区域富含正电荷，N区域富含负电荷。
2. 电流注入：当电流从P区域注入到N区域时，电子和空穴
会在活性层中重组，形成激子（激发态）。
3. 激子衰减：激子会因为与晶格的相互作用而损失能量，进而衰减为基态激子。
4. 辐射复合：基态激子最终与活性层中的空穴重新结合，释放出光子。
这个过程称为辐射复合。
5. 光放大：光子通过多次反射在激光腔中来回传播，与活性层中的激子相互作用，不断放大。
6. 反射镜：激光腔两端分别放置高反射镜和透明窗口，高反射镜可以增加内部光子的反射使其在腔内传播，透明窗口允许激光通过。
7. 激光输出：当达到一定放大程度时，激光在透明窗口处逃逸，形成激光输出。
通过控制电流注入和激光腔的结构设计，可以调节半导体激光器的发射波长、功率等参数，以满足不同应用领域的要求。

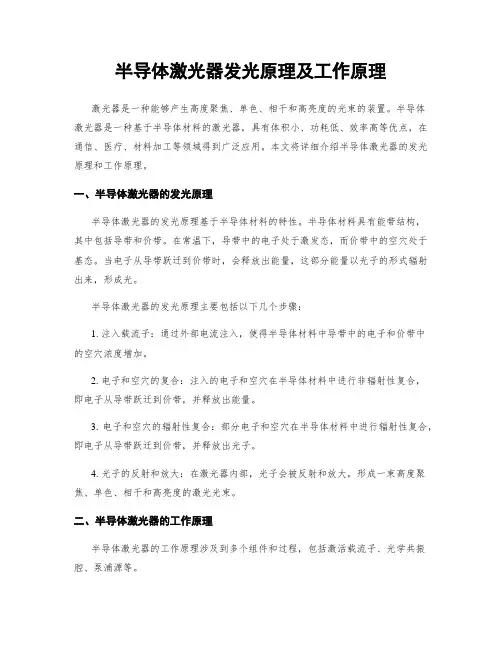

半导体激光器发光原理及工作原理
半导体激光器发光原理及工作原理激光器是一种能够产生高度聚焦、单色、相干和高亮度的光束的装置。
半导体激光器是一种基于半导体材料的激光器，具有体积小、功耗低、效率高等优点，在通信、医疗、材料加工等领域得到广泛应用。
本文将详细介绍半导体激光器的发光原理和工作原理。
一、半导体激光器的发光原理半导体激光器的发光原理基于半导体材料的特性。
半导体材料具有能带结构，其中包括导带和价带。
在常温下，导带中的电子处于激发态，而价带中的空穴处于基态。
当电子从导带跃迁到价带时，会释放出能量，这部分能量以光子的形式辐射出来，形成光。
半导体激光器的发光原理主要包括以下几个步骤：1. 注入载流子：通过外部电流注入，使得半导体材料中导带中的电子和价带中的空穴浓度增加。
2. 电子和空穴的复合：注入的电子和空穴在半导体材料中进行非辐射性复合，即电子从导带跃迁到价带，并释放出能量。
3. 电子和空穴的辐射性复合：部分电子和空穴在半导体材料中进行辐射性复合，即电子从导带跃迁到价带，并释放出光子。
4. 光子的反射和放大：在激光器内部，光子会被反射和放大，形成一束高度聚焦、单色、相干和高亮度的激光光束。
二、半导体激光器的工作原理半导体激光器的工作原理涉及到多个组件和过程，包括激活载流子、光学共振腔、泵浦源等。
1. 激活载流子：通过外部电流注入，激活半导体材料中的载流子，即使导带中的电子和价带中的空穴浓度增加。
2. 光学共振腔：半导体激光器内部包含光学共振腔，通常由两个反射镜构成。
其中一个镜子是半透明的，允许一部分光子透过，另一个镜子是完全反射的，使得光子在腔内来回反射。
3. 泵浦源：为了激活载流子，通常需要使用泵浦源，如电流注入、光泵浦等。
泵浦源的作用是提供能量，使得电子从导带跃迁到价带，并释放出光子。
4. 反射和放大：光子在光学共振腔内来回反射，经过多次反射后，光子会被放大。
这是由于激活载流子释放的光子会激发更多载流子进行辐射性复合，从而形成正反馈的放大效应。
半导体激光器发光原理及工作原理
半导体激光器发光原理及工作原理激光器是一种将电能转化为高纯度、高单色性、高亮度的光能的装置。
半导体激光器是其中一种常见的激光器类型，其发光原理和工作原理是如何实现的呢？本文将详细介绍半导体激光器的发光原理及工作原理。
1. 发光原理半导体激光器的发光原理基于半导体材料的特性。
半导体材料是一种能够在导带和价带之间形成禁带的材料。
当外加电压作用于半导体材料时，电子可以从价带跃迁到导带，形成电子空穴对。
在正常情况下，电子和空穴会通过复合过程重新回到基态，释放出热能。
然而，在半导体材料中，通过合适的设计和制备工艺，可以形成一种叫做“正向偏置”的结构。
在正向偏置下，电子和空穴会被分离并在半导体材料中形成电子空穴区。
当电子和空穴在电子空穴区遇到时，它们会发生辐射复合过程，释放出光子能量。
这些光子能量具有特定的频率和相位，即具有高纯度和单色性。
通过进一步的光学设计和反射镜的使用，这些光子能量可以在激光腔中来回反射，形成一束高亮度的激光光束。
2. 工作原理半导体激光器的工作原理基于激光器的三要素：增益介质、泵浦源和光反馈。
首先，增益介质是半导体材料，如氮化镓、砷化镓等。
这些材料具有合适的能带结构，可以实现电子和空穴的辐射复合过程，从而产生光子能量。
其次，泵浦源是提供能量的源头，用于激发电子和空穴跃迁到激活态。
常见的泵浦源包括电流注入、光泵浦等。
其中，电流注入是最常用的泵浦方式，通过外加电压使得电子和空穴在半导体材料中分离并形成电子空穴区。
最后，光反馈是指通过适当的反射镜设计，使得激光光子在激光腔内来回反射。
这样可以增加光子在增益介质中的传播距离，从而增强光子与电子空穴对的相互作用，提高光子的放大程度。
半导体激光器的工作过程可以简单描述为：通过泵浦源提供能量，使得电子和空穴跃迁到激活态，并在电子空穴区发生辐射复合过程，释放出光子能量。
这些光子经过光反馈的作用，在激光腔内来回反射，形成一束高亮度、高单色性的激光光束。
半导体激光器的工作原理
半导体激光器的工作原理半导体激光器是一种利用半导体材料电子和空穴的复合辐射出光的设备。
其工作原理涉及多个方面，下面将逐一进行详细阐述并分点列出。
1. PN结和电子空穴复合- 半导体激光器由n型和p型半导体材料组成，它们通过PN结相接。
这种结构形成了电子和空穴之间的吸引力，使它们在结区域中聚集。
- 当外加电源施加在PN结上时，形成电势梯度，导致电子从n型区域向p型区域移动，同时空穴从p型区域向n型区域移动。
这个过程叫做电子空穴复合。
2. 跃迁过程和能带结构- 半导体材料中的能带结构对激光器的工作有重要影响。
能带分为价带和导带，中间是禁带。
- 当电子从价带跃迁到导带时，会释放出一定的能量。
该能量可以以光的形式释放出来，形成激光。
3. 反射镜和激光腔- 半导体激光器使用反射镜在两侧形成一个封闭的光学腔。
这两个反射镜使得光线在腔内反复来回传播。
- 一端的反射镜透过一部分光线，形成激光的输出口；另一端的反射镜完全反射光线，起到增强光线的作用。
这种结构使得激光得以产生和放大。
4. 注入电流和激发载流子- 通过施加电流，能够激发载流子，促进电子和空穴的复合发光。
通常情况下，半导体激光器通过注入电流来实现激发。
- 注入电流可以通过直接通电或者通过外部器件（如激光二极管）提供。
5. 能量密度和共振条件- 半导体激光器需要满足一定的能量密度和共振条件才能产生激射。
能量密度必须高于阈值，使得大量的载流子能够起到放大光的作用。
- 共振条件要求光线在腔内来回传播时，相位与波长保持一致，以增强激光输出。
6. 温度控制和光谱特性- 半导体激光器对温度非常敏感，需要进行精确的温度控制，以维持其稳定性和可靠性。
- 在不同的工作温度下，激光器的发光波长和频率会发生变化，对光谱特性有一定影响。
7. 应用领域和发展趋势- 半导体激光器在通信、医疗、材料加工、光电子学等领域有广泛应用。
- 其发展趋势包括提高功率和效率、扩展工作波长范围、实现更小尺寸化等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体激光原理
半导体激光是一种利用半导体材料产生的激光。
它的原理是通过电子和空穴在半导体材料中的复合辐射而产生的。
在半导体激光器中，电子和空穴通过注入电流来激发，然后在半导体的活动层中发生复合辐射，产生激光。
半导体激光器的工作原理可以简单概括为以下几个步骤：
1. 注入载流子，通过电流注入，将电子和空穴注入到半导体材料中。
这可以通过直接注入或间接注入来实现。
2. 载流子复合，在半导体材料的活动层中，电子和空穴会发生复合，释放出能量。
这个过程会产生光子，也就是激光。
3. 光放大，激光产生后，会经过光放大过程，使得光的强度增加。
4. 反射，激光会在半导体激光器的两个反射镜之间来回反射，增强光的一致性和方向性。
半导体激光器具有体积小、功耗低、效率高、寿命长等优点，因此被广泛应用于通信、医疗、材料加工等领域。
同时，半导体激光器的原理也为激光技术的发展提供了重要的基础，为人类社会的发展做出了重要贡献。
总的来说，半导体激光的原理是通过电子和空穴在半导体材料中的复合辐射产生激光，其工作过程简单而高效。
随着激光技术的不断发展，相信半导体激光器在未来会有更广泛的应用和更大的发展空间。
