配电柜规范
配电柜规范
配电柜规范是为了确保电气设备安全运行、维护人员的人身安全以及延长设备的使用寿命而制定的标准和要求。
配电柜规范主要包括以下几个方面的内容：
一、配电柜的选择和使用：
1. 配电柜应根据电气负荷大小、用电环境和设备功能等要求进行选择，并按照厂家提供的技术资料进行正确使用。
2. 配电柜应设在通风、无腐蚀性气体、无尘土和无水渍积聚的地点，远离易燃易爆危险物质。
3. 配电柜的安装、操作和维护人员应接受专业的培训，了解设备的操作规程和安全注意事项。
二、配电柜的外部要求：
1. 配电柜的外壳应具有良好的防护性能，能够有效地防止入侵和冲击。
2. 配电柜的金属外壳应接地可靠，接地电阻应符合国家和行业规定的标准。
3. 配电柜的门板应有可靠的开启和关闭装置，且配有防尘、防腐和防强光的装置。
三、配电柜的内部要求：
1. 配电柜内部的导线、电缆和设备之间应有清晰的区分，布线整齐、连接可靠。
2. 配电柜的电缆和线缆接头应进行充分的绝缘和防护措施，防止电气事故的发生。
3. 配电柜内应有合适的标识，清晰标明各部件的功能、额定电
流和正常工作状态。
四、配电柜的操作和维护：
1. 配电柜的操作人员应按照设备的使用说明书和操作规程进行操作，禁止擅自改动和拆卸设备。
2. 配电柜的维护人员应定期进行设备的巡视和检修，发现问题及时处理，并做好维护记录。
3. 配电柜的维护人员应具备一定的电气知识和技能，能够快速准确地判断和排除故障。
五、配电柜的安全措施：
1. 配电柜的主要部件和配电线路应安装相应的保护装置，如短路保护器、过载保护器等，确保电气设备的安全运行。
2. 配电柜的周围应设置适当的安全防护设施，如防护栏杆、防护罩等，防止非操作人员进入危险区域。
3. 配电柜应定期进行安全检查，检查电缆、线路和设备的连接是否松动，是否有漏电等异常情况，并及时处理。
以上就是配电柜规范的一些基本要求，不同国家和地区可能有一些差异，具体要根据当地的法律法规和行业标准进行执行。
配电柜规范的实施能够确保电气设备的安全运行，减少事故的发生，提高电气设备的使用寿命。

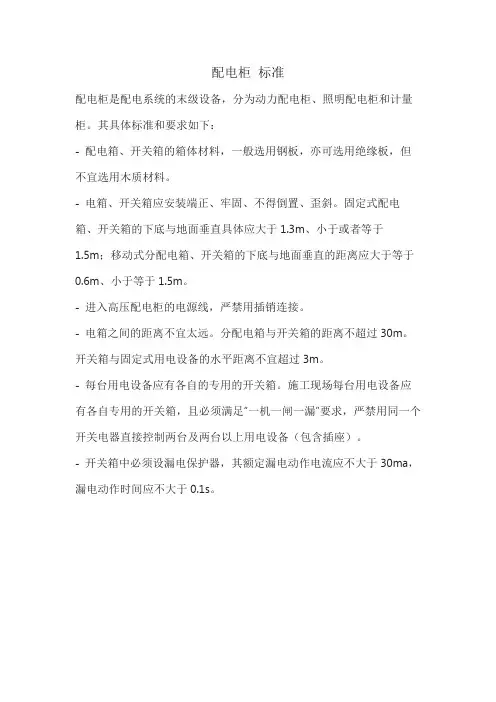

配电柜 标准
配电柜标准
配电柜是配电系统的末级设备，分为动力配电柜、照明配电柜和计量柜。
其具体标准和要求如下：
- 配电箱、开关箱的箱体材料，一般选用钢板，亦可选用绝缘板，但不宜选用木质材料。
- 电箱、开关箱应安装端正、牢固、不得倒置、歪斜。
固定式配电箱、开关箱的下底与地面垂直具体应大于1.3m、小于或者等于
1.5m；移动式分配电箱、开关箱的下底与地面垂直的距离应大于等于0.6m、小于等于1.5m。
- 进入高压配电柜的电源线，严禁用插销连接。
- 电箱之间的距离不宜太远。
分配电箱与开关箱的距离不超过30m。
开关箱与固定式用电设备的水平距离不宜超过3m。
- 每台用电设备应有各自的专用的开关箱。
施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（包含插座）。
- 开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30ma，漏电动作时间应不大于0.1s。
电力配电柜技术规范标准
电力配电柜技术规范标准
1. 引言
本文档旨在规范电力配电柜的技术要求，确保其安全、可靠地运行，并满足相关的标准和规范。
2. 设计要求
电力配电柜的设计应满足以下要求：
- 具备合适的电流容量，能够满足系统电能需求；
- 高可靠性设计，以确保系统稳定运行；
- 适当的防护等级，以防止外界因素对配电柜的影响；
- 合理的布局与通风设计，以保持适当的温度和空气流动；
- 简化的接线与维护程序，以提高操作效率。
3. 安全要求
电力配电柜的安全要求包括但不限于以下方面：
- 设备应符合国家相关安全标准和规范；
- 配电柜上应有清晰可见的标识，以便操作与维护人员识别；
- 安全开关与保护装置应准确可靠，以确保人身和设备安全；
- 配电柜应采取防雷措施，以降低雷击风险。
4. 材料选择与安装要求
- 选择适用的材料，具备良好的绝缘性能和耐腐蚀能力；
- 选用合适的导线与电缆，确保其符合相关标准；
- 安装应符合国家和行业相关规范，保证安全可靠。
5. 测试与验收
- 在投入使用前，应进行必要的测试，确保配电柜符合预期性能；
- 验收人员应熟悉相关规范，并对配电柜进行全面检查。
6. 维护与保养
- 设定合理的维护计划，及时清洁设备；
- 定期检查配电柜的各种连接部位，确保其可靠；
- 定期检验安全装置的工作状态。
7. 参考标准
本文档参考了以下标准：
- 国家标准 GB/T XXXX-XXXX 《电力配电柜技术规范》；
- 行业标准 XXXX-XXXX/XXXX 《电力设备安装与使用规范》。
以上为电力配电柜技术规范标准的主要内容，详细规定可参考相关标准和规范。
配电柜安全操作管理规定范本
配电柜安全操作管理规定范本第一章总则第一条为了保障配电柜的安全使用，规范操作行为，确保人身和设备的安全，根据相关法律法规和国家标准，制定本规定。
第二条本规定适用于本单位内所有的配电柜的操作管理。
第三条配电柜是供电系统的重要组成部分，操作人员必须按照本规定执行，确保操作安全。
第四条操作人员应当具备相应的培训和岗位资格，熟悉配电柜的结构、性能和操作流程，并严格按照操作规程进行操作。
第二章配电柜的分类和标识第五条配电柜根据用途可以分为高压配电柜和低压配电柜。
第六条配电柜的运行状态应当通过明确的标识进行标示，包括正常、故障、断电等状态。
第七条配电柜应当配备必要的安全措施和标识，包括防火、防爆、防触电等。
第八条每个配电柜都应当设置明显的警示标识牌，包括注意事项、应急电话、应急处理流程等信息。
第三章配电柜的安全操作要求第九条操作人员在操作配电柜之前，应当进行仔细检查，确保开关柜的各个部位、设备的工作状态正常。
第十条操作人员在操作配电柜时必须佩戴好防护工具，包括绝缘手套、绝缘鞋、绝缘帽等，以确保安全。
第十一条操作人员在操作配电柜时应当保持专注，不得分散注意力，不得戏谑嬉闹。
第十二条操作人员在操作配电柜之后应当进行必要的记录和报告，包括操作时间、操作内容、设备状态等信息。
第四章配电柜的维护和保养第十三条配电柜的维护和保养应当按照设备的使用说明书和维护手册进行，确保设备的正常运行。
第十四条定期对配电柜进行检查和维护，发现问题及时进行处理，保障设备的正常运行和安全使用。
第十五条配电柜的维护和保养工作应由专业的维修人员进行，不得擅自进行操作和维修。
第五章配电柜的事故应急处理第十六条配电柜发生事故时，操作人员应迅速采取应急措施，确保人身安全和设备的完好。
第十七条配电柜发生事故后，应立即停止使用，并及时报告相关人员和部门。
第十八条配电柜的事故应急处理过程中，应遵循相关规定和应急处理流程，确保事故不扩大化。
第十九条配电柜发生火灾时，操作人员应迅速采取灭火措施，并报告消防部门。
高压配电柜技术规范
高压配电柜技术规范
本文旨在规范高压配电柜的技术要求和操作流程，以确保设备的安全、稳定运行。
技术要求
1. 高压配电柜应符合国家标准和行业标准要求，设计合理，制造精良。
2. 高压配电柜应具备良好的绝缘性能和耐电弧能力，能够抵御各种因素和应力。
3. 高压配电柜应具备合理的结构设计和安装布局，易于安装、运输和维护。
4. 高压配电柜应具备完善的保护功能和自动控制系统，确保在故障情况下及时停机保护。
操作流程
1. 在使用前应对设备进行检查，保证设备无损坏或元件松动等情况。
2. 操作人员必须经过专业培训和考核，持证上岗，严格按照操作规程进行操作。
3. 操作人员应注意观察设备运行情况，如有任何异常应及时停机排除故障。
4. 操作人员离岗时应关闭设备电源，并在设备上进行标识和说明，以便下一次操作。
高压配电柜作为电力行业重要设备的一种，其安全运行至关重要。
因此，在使用和维护过程中要严格按照规范，在操作中保持高度警惕和注意事项，预防事故的发生。
以上是本文的全部内容。
配电箱柜的技术指标规范及设计要求
配电箱柜的技术指标规范及设计要求一、技术指标：1.耐热性：配电箱、柜应具备良好的耐高温性能，能承受一定的温升，不会产生漏电等安全隐患。
2.绝缘性：配电箱、柜要求具备良好的绝缘性能，能有效地隔离电源与用户电路，避免漏电和触电事故的发生。
3.防护等级：配电箱、柜的防护等级应根据使用环境的要求确定，一般应达到IP54以上的防护等级，以确保其在潮湿、灰尘等恶劣环境下的正常工作。
4.负载能力：配电箱、柜的负载能力应根据实际需求确定，能够满足系统的负荷要求，同时考虑未来扩容的需求。
5.其他指标：如抗震能力、防火性能、耐腐蚀性能等，也需在设计中考虑。
二、规范要求：1.国家标准：配电箱、柜的设计、制造和安装应符合国家相关标准，如《低压成套设备和控制设备》(GB7251.1-2024)、《工业用配电箱》(GB7251.3-2024)等。
2.行业标准：根据不同行业的特殊要求，如建筑、化工、石化等，还需符合相应的行业标准，例如建筑电气设计规范、石油化工装置电气设计规范等。
3.安全要求：配电箱、柜的设计应符合安全生产要求，防止电器触电、漏电等危险事故的发生，并应保证设备的可靠性和稳定性。
4.操作要求：配电箱、柜的设计应符合操作人员的使用习惯和便利性要求，易于安装、维修和操作。
三、设计要求：1.结构设计：配电箱、柜应采用模块化设计，便于拆装和扩容，具备良好的散热性能和可靠的机械强度。
2.绝缘设计：配电箱、柜应采用绝缘材料，确保配电箱、柜内电器元件与外部环境之间的隔离。
3.接地设计：配电箱、柜应设有合适的接地装置，确保安全可靠的接地，提高电气设备的工作性能和安全性。
4.通风散热设计：配电箱、柜应合理设计通风口和散热装置，保证电器设备的正常工作温度，防止过热。
5.标识设计：配电箱、柜应设有明确的标识和说明，方便操作人员使用和维护，以及事故处理时的快速定位。
6.安全设施设计：配电箱、柜应设有相应的安全设施，如漏电保护器、过载保护器等，保障设备安全可靠运行。
配电柜落地安装规范12D4,H150MM
配电柜落地安装规范12D4,H150MM1、配电箱应安装在安全、干燥、易操作的场所，如设计无特殊要求，配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。
2、导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，如多股导线与端子排连接时，应加装压线端子（鼻子），然后一起涮锡，再压按在端子排上。
如与压线孔连接时，应把多股导线涮锡后穿孔用顶丝压接，注意不得减少导线股数。
3、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
一般情况一孔只穿一线，但下列情况除外：1、指示灯配线；2、控制两个分闸的总闸配线线号相同；3、一孔进多线的配线。
4、配电箱内装设的螺旋熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺丝的端子上。
5、配电箱内盘面闸具位置应与支路相对应，其下面应装设卡片框，标明回路名称。
6、配电箱内的交流、直流或不同电压等级电源，应具有明显的标志。
7、配电箱盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。
8、配电箱上的小母线应带有黄（Ll相）、绿（.L2相）、红（L3相）、淡蓝（N零线）等颜色，黄绿相间双色线为保护地线。
9、配电箱上电具、仪表应牢固平正整洁、间距均匀，铜端子无松动，启闭灵活，零部件齐全，其排列间距应符合下图的要求：1、配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。
高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。
正面要有盘面编号，背面也应注明编号。
内部接线整齐，表识正确。
接线端子要有编号；2、决不允许任何给排水管通过；3、变压器低压侧的中性点直接与接地干线连接，基础型钢接地；4、电缆终端头、接头、拐弯处及竖井的两端要设标志牌；5、配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。
地沟电缆走在支架上排列整齐，分段捆扎，有挂牌，接地排布置规范标识清晰，绝缘档鼠板合理设置。
配电柜、配电箱技术规范
一、配电柜、配电箱:1.配电柜、配电箱需满足以下要求:额定工作电压:AC400V。
额定绝缘电压:AC69OV。
额定频率:50Hz。
母线系统:三相五线制配电，中性母排和接地保护母排分别设置，彼此绝缘。
防护等级:室内用外壳不低于IP30，室外用外壳不低于IP65。
2.所选用的元器件品牌，请参照后面的元件选型表，必须符合国家现行的技术标准的规定，并提供合格证书、CCC认证证书等。
3.需配置多功能测量仪表，仪表采用液晶显示器，配有与网络通信的RS485标准通讯接口,可通过通讯工作站经光电接口或光纤将各项数据传送到微机监控中心监控系统。
详见图纸。
4.柜(箱)体结构:采用冷轧型钢和薄钢板弯制焊接而成，其正面为单扇右开门，门上装操作电器、信号电器、测量仪表等，箱体上部有可拆卸的盖板，箱内右侧有固定电缆的线夹，柜内有专用接地端子排(控制柜柜内还应有强弱电分设的接线端子排)，柜内还应为转接电缆提供端子和空间。
5.柜(箱)体外壳及各功能单元的隔板均采用优质冷轧板，板材实测厚度不应小于1.5mm，表面做防锈、静电喷涂等防护。
箱体采用内外双门结构或带有操作安全面板设计。
6.柜(箱)体在装配后应有足够的机械强度，以保证元件安装后及操作时无摇晃、不变形。
7.柜(箱)体的进出线方式:详见设计图。
8.配电柜、配电箱均需安装用来防止接触带电体的保护门(二层门)，关闭二层门后只可看到触摸开关操作面，二层门应有可拆卸活页，并有可开关门的活把手，应采用喷塑钢板，二层门面漆着色必须与配电箱表面颜色一致，安装面板后应不影响断路器(或负荷开关)的操作。
并且在箱内元器件正确安装完毕后，能够达到所规定的防触电措施和防护等级。
9.箱内母线垂直母线应包覆热缩套管防止人体意外接触，采用绝缘支持件进行固定，以保证母线与其它部件之间的距离不变。
母线支持件应能承受装置的额定短时耐受电流和额定峰值耐受电流所产生的机械应力和热应力的冲击。
通过特殊联接件与水平母线联接。
配电柜设计规范
配电柜设计规范配电柜设计规范一、引言配电柜是电力系统中的重要设备，用于接受电源供电和配电，以及保护电气设备和系统。
为了确保配电柜的安全和可靠运行，需要制定相应的设计规范。
二、设计标准1. 配电柜设计应符合国家相关标准和规范的要求，如《电气安装工程施工与质量验收规范》等。
2. 配电柜设计应满足电气设备的使用、维护和检修的要求，方便操作和管理。
三、设计原则1. 安全可靠：配电柜应采用符合安全要求的材料和结构，具备良好的绝缘性能和耐腐蚀能力。
各组件应符合相关技术标准，并有相应的保护措施。
2. 可用性：配电柜应根据电气设备的使用情况和容量要求，合理配置开关、保护装置和仪表，以便于操作、监测和维护。
3. 合理布局：配电柜内设备布局应合理，包括电源输入、负荷输出、仪表控制等。
布局应符合电气安全和消防要求，避免交叉干扰和阻塞。
4. 易维护性：配电柜内设备应具备便于维护和检修的特点，如设备可拆卸、可调整、可更换等。
配电柜应有合理的标识和记录，方便维修和定期检查。
5. 美观性：配电柜外观应美观大方，颜色应与周围环境协调。
四、设计要求1. 设备选择：根据负荷需求和回路特性，选择合适的开关设备、保护设备和仪表。
设备应具备合格证书，符合国家标准。
2. 电缆布线：电缆布线应合理、整齐、不交叉，避免造成干扰和故障。
布线要求符合相关标准，布线通道应有足够的宽度和空间。
3. 通风散热：配电柜内部应设置通风设备，以确保设备正常工作温度和散热要求。
通风口的数量和位置应根据需求进行设计。
4. 绝缘保护：配电柜内各组件应有良好的绝缘保护，如绝缘材料、绝缘套管等。
分隔墙壁应有良好的绝缘材料进行隔离。
5. 避雷保护：配电柜应设置合适的避雷装置，以防止雷击对电器设备造成损坏。
避雷装置应符合国家相关标准要求。
6. 接地保护：配电柜应具备良好的接地保护，确保接地电阻符合规范要求。
接地导线应采用符合规定要求的材料和断面。
五、设计验收1. 设计报告：需要提供配电柜的设计报告，包括设计依据、布置图、电气设备选型数据等。
配电柜技术性能及国家规范和标准
配电柜技术性能及国家规范和标准1. 介绍本文档将介绍配电柜的技术性能以及相关的国家规范和标准。
配电柜是电力系统中用于将电能输送到不同用电设备的重要设备之一，负责保护和控制电力供应。
了解配电柜的技术性能和适用的规范和标准可以确保其安全可靠地运行。
2. 技术性能配电柜的技术性能主要包括以下方面：- 电压等级：配电柜应根据电力系统的需求，具备适当的电压等级，例如低压配电柜（LV）和中压配电柜（MV）。
- 容量：配电柜的容量应能满足系统负载的需求，同时预留一定的容量余量以应对可能的负荷增长。
- 布置方式：配电柜的布置方式应便于操作、维护和检修，同时满足电力系统的安全要求。
- 过载和短路保护：配电柜应配备过载保护和短路保护装置，以保护电力系统和用电设备免受损坏或故障。
- 运行可靠性：配电柜的设计和制造应保证其运行的可靠性，能够连续稳定地供电，并及时发现和排除故障。
3. 国家规范和标准在中国，配电柜的设计和制造需符合相应的国家规范和标准。
下面是一些关键的规范和标准：- GB/T 7251《低压配电柜》：该标准规定了低压配电柜的设计、制造和使用要求，包括外观尺寸、环境适应能力、电器元件选用等。
- GB 7251.1-2013《低压配电柜第1部分：总则》：该标准规定了低压配电柜的一般要求，包括安全性、标志和标示、电磁兼容性等。
- DL/T 538-2017《电力配电柜技术规程》：该规范对电力配电柜的设计、制造和测试进行了详细规定，包括技术要求、性能指标、试验方法等。
除了以上规范和标准，还应根据具体项目和需求考虑其他相关标准，如防雷标准、防护等级标准等。
4. 总结配电柜的技术性能和国家规范和标准是确保其安全可靠运行的重要因素。
在设计和制造配电柜时，应考虑电压等级、容量、过载和短路保护、运行可靠性等技术性能，并遵守国家规范和标准。
通过合规设计和制造，可以保证配电柜在电力系统中发挥良好的作用，并有效保护电网和用电设备的安全。
电气柜相关规范
1、设备要求◆柜(盘)本体外观检查应无损伤及变形，油漆完整无损。
柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
◆安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。
箱门接地应采用软铜编织线，专用接线端子。
箱内接线应整齐，满足设计要求及验收规范(GB50303-2002)的规定。
2、作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。
预埋管道及预埋件均应清理好;场地具备运输条件，保持道路平整畅通。
3、配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。
4、基础型钢安装◆按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm。
◆基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。
并做好防腐处理。
低压配电柜国家标准5、配电柜(盘)安装◆柜(盘)安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。
单独柜(盘)进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。
成列柜(盘)各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。
◆挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。
◆安装配电箱应预埋套箱，安装后面板应与墙面平。
◆柜(盘)调整结束后，应用螺栓将柜体与基础型钢进行紧固。
◆柜(盘)接地：每台柜(盘)单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。
每扇柜门应分别用铜编织线与PE排可靠联结。
◆柜(盘)顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。
