高低压验电器的结构及正确使用
低压验电器的使用方法
低压验电器的使用方法
低压验电器是一种用于检测低电压电路是否带电的工具，使用方法如下：
1. 选择合适的低压验电器：低压验电器通常有不同的电压等级和量程，需要根据被测电路的电压选择合适的验电器。
2. 检查低压验电器：在使用前，需要检查低压验电器的外观是否完好，指针是否在零位，电池是否充足等。
3. 接触被测电路：将低压验电器的探头接触被测电路的导体，如导线、插座等。
4. 观察指针指示：如果被测电路带电，低压验电器的指针会指向相应的电压值；如果被测电路不带电，指针会指向零位。
5. 注意安全：在使用低压验电器时，需要注意安全，避免触电事故的发生。
不要用手触摸探头，不要在潮湿的环境中使用，不要在高压电路中使用等。
需要注意的是，低压验电器只是一种简单的检测工具，不能代替专业的电气测试仪器。
在进行电气维修和检测时，应该使用专业的测试仪器，并遵循相关的安全操作规程。
低压验电器的使用方法
低压验电器的使用方法

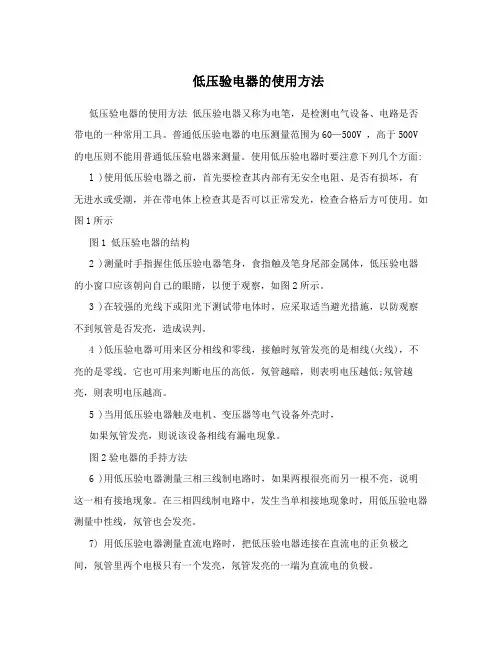

低压验电器的使用方法低压验电器又称为电笔，是检测电气设备、电路是否
带电的一种常用工具。
普通低压验电器的电压测量范围为60—500V ，高于500V 的电压则不能用普通低压验电器来测量。
使用低压验电器时要注意下列几个方面: l )使用低压验电器之前，首先要检查其内部有无安全电阻、是否有损坏，有
无进水或受潮，并在带电体上检查其是否可以正常发光，检查合格后方可使用。
如图1所示
图1 低压验电器的结构
2 )测量时手指握住低压验电器笔身，食指触及笔身尾部金属体，低压验电器
的小窗口应该朝向自己的眼睛，以便于观察，如图2所示。
3 )在较强的光线下或阳光下测试带电体时，应采取适当避光措施，以防观察
不到氖管是否发亮，造成误判。
4 )低压验电器可用来区分相线和零线，接触时氖管发亮的是相线(火线)，不
亮的是零线。
它也可用来判断电压的高低，氖管越暗，则表明电压越低;氖管越亮，则表明电压越高。
5 )当用低压验电器触及电机、变压器等电气设备外壳时，
如果氖管发亮，则说该设备相线有漏电现象。
图2验电器的手持方法
6 )用低压验电器测量三相三线制电路时，如果两根很亮而另一根不亮，说明
这一相有接地现象。
在三相四线制电路中，发生当单相接地现象时，用低压验电器测量中性线，氖管也会发亮。
7) 用低压验电器测量直流电路时，把低压验电器连接在直流电的正负极之
间，氖管里两个电极只有一个发亮，氖管发亮的一端为直流电的负极。
8 )低压验电器笔尖与螺钉旋具形状相似，但其承受的扭矩很小，因此，应尽量避免用其安装或拆卸电气设备，以防受损。
验电器的使用方法和注意事项
验电器的使用方法和注意事项验电器又叫电压指示器，是用来检查导线和电器设备是否带电的具。
验电器分为高压和低压两种。
1、低压验电器低压验电器又称试电笔，是检验导线、电器是否带电的一种常用具，检测范围为60～500V，有钢笔式、旋具式和组合式多种。
低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等部分成，如下图所示。
▲低压验电器1—笔尖2—降压电阻3—氖管4—弹簧5—笔尾金属体使用低压验电器时，注意手指必须接触笔尾的金属体（钢笔式）或测电笔顶部的金属螺钉（螺丝刀式）。
这样，只要带电体与大地之间的电位差超过50V时，电笔中的氖泡就会发光。
低压验电器的使用方法和注意事项：（1）使用前，先要在有电的导体上检查电笔是否正常发光，检验其可靠性。
（2）在明亮的光线下往往不容易看清氖泡的辉光，应注意避光。
（3）电笔的笔尖虽与螺丝刀形状相同，它只能承受很小的扭矩，不能像螺丝刀那样使用，否则会损坏。
（4）低压验电器可以用来区分相线和零线，氖泡发亮的是相线，不亮的是零线。
低压验电器也可用来判别接地故障。
如果在三相四线制电路中发生单相接地故障，用电笔测试中性线时，氖泡会发亮；在三相三线制线路中，用电笔测试三根相线，如果两相很亮，另一相不亮，则这相可能有接地故障。
（5）低压验电器可用来判断电压的高低。
氖泡越暗，则表明电压越低；氖泡越亮，则表明电压越高。
2、高压验电器高压验电器又称为高压测电器。
主要类型有发光型高压验电器、声光型高压验电器。
发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针（钩）等部分组成。
下图所示为发光型10kV 高压验电器。
▲10kV高压验电器1—握柄2—护环3—紧固螺钉4—氖管窗5—氖管6—金属探针高压验电器使用注意事项：（1）使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应，以免危及操作者人身安全或产生误判。
（2）验电时操作者应戴绝缘手套，手握在护环以下部分，同时设专监护。
验电器安全操作手册
河北省天然气有限责任公司□管理办法 □工作标准 □其他 版 本 A 版 生效日期 2010年 文件编号：标 题: 验电器安全操作规程 页 码 第1页 共1页编制单位: 运行保障部编制：袁建伟 审核：李晖 批准：陆阳 1.目的 为使电气操作人员正确使用高低压验电器，避免触电事故发生，特制定本规程。
2.适用范围本规程适用于公司内高低压验电器设备。
3.职责3.1运行保障部负责监督本规程的执行情况。
3.2各分子公司负责按照本规程进行操作并做好相关记录。
4.管理规定4.1高压验电器的使用4.1.1使用前根据被验电设备的额定电压，选用合适电压等级的合格验电器。
4.1.2验电前应对验电器进行自检试验，按动自检按钮，验电指示器发出声光信号，则说明验电器性能完好即可进行验电。
4.1.3高压验电时操作者应戴绝缘手套。
4.1.4此时可将伸缩绝缘杆拉开，进行验电操作。
4.1.5使用验电器应逐渐靠近带电体，至氖灯发亮为止，不能用验电器直接接触带电部分，手不能越过规定的安全环。
验电器触头与带电体接触时，即可发出声光讯号，表示有电，如不发出声光讯号，则表示无电。
4.1.6注意被试部位各方向的邻近带电体电场的影响，防止误判断。
4.1.7更换电池：拧开验电器上盖，便可更换电池， 12个月或自检时不发出声光讯号时进行电池的更换。
4.2低压验电器的使用4.2.1使用前根据被验电设备的额定电压，选用合适电压等级的合格验电器。
4.2.2使用前应在确认有电的设备上进行试验，确认验电器良好后再进行试验。
4.2.3应使验电笔的金属笔尖与电路中所测位置接触，手握笔尾的金属体部分，如验电笔氖管发光，则说明有电。
4.2.4在强光下验电时应采取遮挡措施，以防发生误判断。
高低压验电器的结构及正确使用

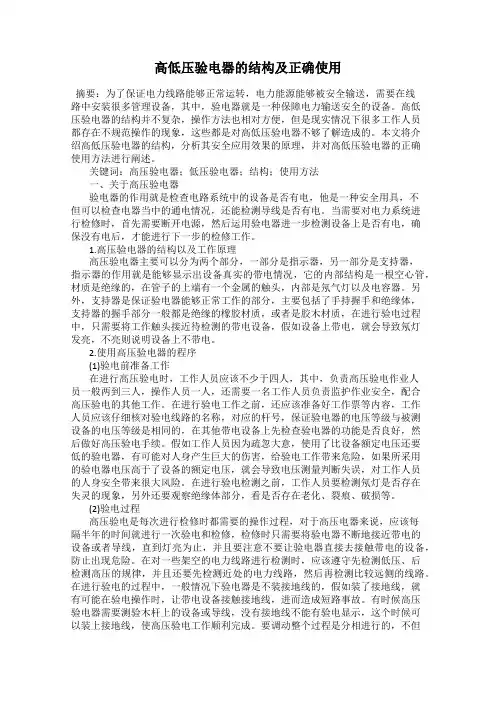

高低压验电器的结构及正确使用摘要：为了保证电力线路能够正常运转，电力能源能够被安全输送，需要在线路中安装很多管理设备，其中，验电器就是一种保障电力输送安全的设备。
高低压验电器的结构并不复杂，操作方法也相对方便，但是现实情况下很多工作人员都存在不规范操作的现象，这些都是对高低压验电器不够了解造成的。
本文将介绍高低压验电器的结构，分析其安全应用效果的原理，并对高低压验电器的正确使用方法进行阐述。
关键词：高压验电器；低压验电器；结构；使用方法一、关于高压验电器验电器的作用就是检查电路系统中的设备是否有电，他是一种安全用具，不但可以检查电器当中的通电情况，还能检测导线是否有电。
当需要对电力系统进行检修时，首先需要断开电源，然后运用验电器进一步检测设备上是否有电，确保没有电后，才能进行下一步的检修工作。
1.高压验电器的结构以及工作原理高压验电器主要可以分为两个部分，一部分是指示器，另一部分是支持器，指示器的作用就是能够显示出设备真实的带电情况，它的内部结构是一根空心管，材质是绝缘的，在管子的上端有一个金属的触头，内部是氖气灯以及电容器。
另外，支持器是保证验电器能够正常工作的部分，主要包括了手持握手和绝缘体，支持器的握手部分一般都是绝缘的橡胶材质，或者是胶木材质，在进行验电过程中，只需要将工作触头接近待检测的带电设备，假如设备上带电，就会导致氖灯发亮，不亮则说明设备上不带电。
2.使用高压验电器的程序(1)验电前准备工作在进行高压验电时，工作人员应该不少于四人，其中，负责高压验电作业人员一般两到三人，操作人员一人，还需要一名工作人员负责监护作业安全，配合高压验电的其他工作。
在进行验电工作之前，还应该准备好工作票等内容，工作人员应该仔细核对验电线路的名称，对应的杆号，保证验电器的电压等级与被测设备的电压等级是相同的，在其他带电设备上先检查验电器的功能是否良好，然后做好高压验电手续。
假如工作人员因为疏忽大意，使用了比设备额定电压还要低的验电器，有可能对人身产生巨大的伤害，给验电工作带来危险，如果所采用的验电器电压高于了设备的额定电压，就会导致电压测量判断失误，对工作人员的人身安全带来很大风险。
验电器的正确使用与维护
行业资料：________ 验电器的正确使用与维护单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页验电器的正确使用与维护1、低压验电器它是用来检验对地电压在250V及以下的低压电气设备的，也是家庭中常用的电工安全工具。
它主要由工作触头、降压电阻、氖泡、弹簧等部件组成。
这种验电器它是利用电流通过验电器、人体、大地形成回路，其漏电电流使氖泡起辉发光而工作的。
只要带电体与大地之间电位差超过一定数值(36V以下)，验电器就会发出辉光，低于过个数值，就不发光，从而来判断低压电气设备是否带有电压。
在使用前，首先应检查一下验电笔的完好性，四大组成部分是否缺少，氖泡是否损坏，然后在有电的地方验证一下，只有确认验电笔完好后，才可进行验电。
在使用时，一定要手握笔帽端金属挂钩或尾部螺丝，笔尖金属探头接触带电设备，湿手不要去验电，不要用手接触笔尖金属探头。
低压验电笔除主要用来检查低压电气设备和线路外，它还可区分相线与零线，交流电与直流电以及电压的高低。
通常氖泡发光者为火线，不亮者为零线；但中性点发生位移时要注意，此时，零线同样也会使氖泡发光；对于交流电通过氖泡时，氖泡两极均发光，直流电通过的，仅有一个电极附近发亮；当用来判断电压高低时，氖泡暗红轻微亮时，电压低；氖泡发黄红色，亮度强时电压高。
2、高压验电器它主要用来检验设备对地电压在250V以上的高压电气设备。
目前，广泛采用的有发光型、声光型、风车式三种类型。
它们一般都是由检测部分(指示器部分或风车)、绝缘部分、握手部分三大部分组成。
绝缘部第 2 页共 6 页分系指自指示器下部金属衔接螺丝起至罩护环止的部分，握手部分系指罩护环以下的部分。
其中绝缘部分、握手部分根据电压等级的不同其长度也不相同。
在使用高压验电器进行验电时，首先必须认真执行操作监护制，一人操作，一人监护。
验电器的功能与使用
验电器的功能与使用
一、验电器的种类和功能特点
验电器是电工工作中常使用的检测仪表之一，是用于检测导线和电气设备是否带电的检测工具。
在电工操作中，验电器分为高压验电器和低压验电器两种。
1高压验电器
下图为高压验电器，高压验电器多用于检测500V以上的高压。
可以分为接触式高压验电器和非接触式高压验电器。
接触式高压验电器由手柄、金属感应探头、指示灯等构成；非接触式高压验电器由手柄、感应测试端、开关按钮、指示灯或扬声器等构成。
2低压验电器
低压验电器多用于检测12-500V的低压，如下图所示，低压验电器可分为低压氖管验电器与低压电子验电器。
低压氖管验电器由金属探头、电阻、氖管、尾部金属部分以及弹簧等构成；低压电子验电器由金属探头、指示灯、显示屏、按钮等构成。
二、验电器的使用规范
验电器在使用时要严格遵守操作规范，否则极易引起触电事故。
1高压验电器的使用规范
如下图所示，高压验电器的手柄长度不够时，可以使用绝缘物体延长手柄，应当用佩戴绝缘手套的手去握住高压验电器的手柄，不能将手越过护环，再将高压验电器的金属探头接触待测高压线缆，或使用感应部位靠近高压线缆，高压验电器上的蜂鸣器发出报警声，证明该高压线缆正常。
2低压验电器的使用规范
使用低压氖管验电器时，用一只手握住验电器，食指按住尾部的金属部分，将其插入220V电源插座的相线孔中，若电源插座带电，低压氖管验电器中的氖管发光。
使用低压电子验电器时，按住“直测按钮”，将验电器插入相线孔时，低压电子验电器的显示屏上即会显示出测量的电压，指示灯亮。
当插入零线孔时，低压电子验电器的显示屏上无电压显示，指示灯不亮。
下图为低压验电器的使用规范。
常用基本电工工具及仪器仪表
常用基本电工工具及仪器仪表电工在安装和维修各种供配电电路、电气设备时，都离不开各种电工工具。
常用的电工工具种类繁多，用途广泛，下面将逐一介绍。
一验电器为能直观地确定电器设备、线路是否带电，使用验电器是一种及方便又简单的方法。
验电器是一种电工常用的工具。
验电器分低压验电器和高压验电器。
1.1、低压验电器低压验电器又称测电笔（简称电笔），检测范围为60～500V，有钢笔式和螺丝刀式两种。
验电笔只能在380V以下的电压系统和设备上使用。
笔式低压验电器由笔尖（工作触头）、电阻、氖管、弹簧和笔身等组成。
如图1—1所示图1-1低压验电器（a）笔式低压验电器（b）螺丝刀式低压验电器低压验电器使用时，必须按照图1-2所示的正确方法握笔。
以手指触及笔尾的金属体，使氖管小窗背光朝向自己。
当用电笔测试带电体时，电流经电体、电笔、人体到大地形成通电回路，只要带电体与大地之间电位差超过60V时，电笔中的氖管就发光。
图1-2低压验电器握法（a）笔式握法；（b）螺丝刀法低压验电器可作下列用途的测试：①区别电压的高低测试时可根据氖管发光的强弱来估计电压的高低。
②区别相线与零线在交流电路中，当验电器触及导线时氖管发亮的即是相线，正常的情况下，零线是不发光的。
③区别直流电和交流电交流电通过验电笔时，氖管的两个极同时发亮，直流电通过验电笔时，氖管的两个极只有一个发亮。
④识别相线碰壳用验电笔触及电机、变压器等电气设备外壳，若氖管发亮，说明该设备相线有碰壳现象。
如果壳体有良好的接地装置，氖管是不会发光的。
⑤识别相线接地用验电笔触及三相三线制星形接法的交流电时，有两根比通常稍亮，而另一根亮度较暗，则较暗的相线有接地现象，但还不太严重。
如果两根很亮，而另一根不亮，则这一相有接地现象。
在三相四线制电路中，当单相接地后，中线用验电笔测量时，也会发亮。
低压验电器的使用方法和注意事项：(1)测试带电体前，一定先要测试已知有电的电源，以检查电笔中的氖泡能否正常发光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高低压验电器的结构及正确使用
【摘要】验电器是在电力线路上工作经常使用的一种安全用具，虽然使用方法简单，但现场在使用验电器进行验电时并不是每个使用者都能按规范操作，或多或少存在一定的问题，给安全生产带来严重隐患，所以强调和规范验电器的正确使用方法十分必要。
【关健词】高压验电器结构；低压验电器；使用注意事项
验电器又称测电器、试电器或电压指示器，它可分为高压和低压两类。
根据所使用的工作电压，高压验电器一般制成10kV和35kV两种。
低压验电器又称试电笔或验电笔，只能在100～500V范围内使用。
一、高压验电器
高压验电器是检验电气设备、电器、导线上是否有电的一种专用安全用具。
当每次断开电源进行检修时，必须先用它验明设备确实无电后，方可进行工作。
1.高压验电器结构（如图1所示）
高压验电器结构分为指示器和支持器两部分。
指示器是用绝缘材料制成的一根空心管子，管子上端装有金属制成的工作触头，里面装有氖灯和电容器。
支持器是由绝缘部分和握手部分组成，绝缘和握手部分用胶木或硬橡胶制成。
高压验电器的工作触头接近或接触带电设备时，则有电容电流通过氖灯，氖灯发光，即表明设备带电。
2.高压验电器验电注意事项
（1）验电时作业人员2-3人，操作人员1人，监护及配合人员1人。
（2）履行工作票手续。
（3）认真核对线路名称、杆号（或设备名称、编号）。
（4）使用前确认验电器电压等级与被验设备或线路的电压等级一致。
低于设备额定电压的验电器进行验电时对人身将产生危险。
反之，用高于设备额定电压的验电器进行验电，有可能造成误判断，同样会对人身安全造成威胁。
（5）验电前后，应在有电的设备上试验，验证验电器良好。
（6）验电时，验电器应逐渐靠近带电部分，直到氖灯发亮为止，不要直接
接触带电部分。
（7）架空电力线路验电时，先验低压后验高压、先验近侧后验远侧。
（8）验电时，验电器不装接地线，以免操作时接地线碰到带电设备造成接地短路或触电事故。
如在木杆或木构架上验电，不接地不能指示者，验电器可加装接地线。
（9）验电应分相逐相进行，对在断开位置的断路器或隔离开关进行验电时，还应同时对两侧各相验电。
（10）对电容量较大的设备（如长架空线、电缆线路、移相电容器等）进行验电时，由于剩余电荷较多，一时不易将电荷泄放完，因此刚停电后即进行验电，验电器仍会发亮。
出现这种情况时必须过几分钟再进行验电，直至验电器指示无电为止。
切记不能凭经验办事，当验电器指示有电时，想当然认为这是剩余电荷作用所致，就盲目进行接地操作，是十分危险的。
（11）高压验电时应戴绝缘手套。
验电器的伸缩式绝缘棒长度应拉足，验电时手应握在手柄处不得超过护环，人体应与验电设备保持安全距离。
雨雪天气时不得进行户外直接验电。
（12）（每次使用前都必须认真检查，主要检查绝缘部分有无污垢、损伤、裂纹；检查指示氖泡是否损坏、失灵。
（13）高压电器每半年试验一次。
3.声光高压验电器结构
验电器由声光显示器（电压指示器）和全绝缘自由伸缩式操作杆两部分组成。
声光显示器（电压指示器）的电路采用集成电路屏蔽工艺，可保证在高电压强电场下安全可靠地工作。
操作杆采用内管和外管组成的拉杆式结构，能方便的自由伸缩，采用耐潮、耐酸碱、防霉、耐日光照射、耐弧能力强和绝缘性能优良的环氧树脂、无碱玻璃纤维制作。
声光型高压验电器使用示意如图2所示。
4.声光型高压验电器使用注意事项
（1）为确保人身安全，在使用中必须严格按电业安全工作规程及有关操作规程规定进行。
（2）使用前应根据被测电气设备或线路的额定电压选用合适型号的验电器
操作杆和指示器。
对指示器应先进行自检试验并合格，然后将指示器固定在操作杆上，并将操作杆拉伸至规定长度，再对指示器进行一次自检试验并合格，才能进行验电工作。
（3）使用前先要在同等电压带电设备上进行试验，确证验电器良好，才能使用。
（4）验电器用于室外作业时，必须在良好的气候条件下进行。
雨、雪、雾天及空气湿度较大时禁止使用。
（5）验电器应保存在阴凉、通风、干燥处。
若长期不使用，应将电池取出。
（6）验电器使用前后均应用清洁干燥软布将操作杆擦拭干净，以防使用中发生闪络、爬电等现象。
（7）验电器的操作杆、指示器严禁受碰撞、敲击及剧烈震动，严禁擅自拆卸，以免损坏。
（8）验电器在携带与保管中，要避免跌落、挤压和强烈冲击振动。
不要用带腐蚀性的化学溶剂和洗涤剂等溶液擦拭。
不能放在露天烈日下曝晒，需经常保持清洁。
（9）每次使用前都必须认真检查，主要检查绝缘部分有无污垢、损伤、裂纹；检查指示氖泡是否损坏、失灵。
（10）声光型高压验电器每半年试验一次。
二、低压验电器
1.用途：
这是一种检验低压电气设备、电器或线路是否带电的一种用具，也可以用它来区分火（相）线和地（中性）线。
试验时氖管灯泡发亮的即为火线。
此外还可以用它区分交、直流电，当交流电通过氖管灯泡时，两极附近都发亮，而直流电通过氖管灯泡时，仅一个电极发亮。
2.结构：
低压验电器的结构如图3所示。
在制作时为了工作和携带方便，常做成钢笔式或螺丝刀式。
但不管哪种形式，其结构都类似，都是由一个高值电阻、氖管、弹簧、金属触头和笔身组成。
3.使用：
（1）使用时，手拿验电笔，用一个手指触及金属笔卡，金属笔尖顶端接触被检查的带电部分，看氖管灯泡是否发亮。
如果发亮，则说明被检查的部分是带电的，并且灯泡愈亮，说明电压愈高。
（2）低压验电笔在使用前、后也要在确知有电的设备或线路开关、插座上试验一下，以证明其是否良好。
（3）低压验电笔并无高压验电器的绝缘部分，故绝不允许在高压电气设备或线路上进行试验，以免发生触电事故，只能在100～500V范围内使用。
