先导式电磁阀是一种常用的控制装置，其工作原理如下：
1. 结构组成：先导式电磁阀由阀体、阀芯、电磁操控部分和压力补偿装置组成。
2. 工作原理：当电磁操控部分施加电流时，电磁铁产生磁力吸引阀芯，通过连接杆将阀芯与阀芯导向座联动。
当电磁铁关闭时，阀芯由弹簧回复到初始位置。
3. 先导式原理：先导式电磁阀采用了先导阀和主阀的结合，在先导阀上增加压力信号，通过压力差来控制主阀芯的运动。
当先导阀控制的液压油进入主阀芯导向座的通道时，压力作用在主阀芯上。
当压力达到一定值时，主阀芯将被推动，打开或关闭油流。
4. 压力补偿装置：由于先导式电磁阀中存在压力损失，为了保证阀芯的灵敏度，通常在电磁阀中设置了压力补偿装置。
这种装置能够根据不同的压力差调整先导阀和主阀之间的压差，使阀芯能够稳定地运动。
5. 工作流程：当电磁阀处于关闭状态时，主阀芯处于初始位置，液压油无法通过阀门。
当电磁阀通电时，电磁铁激活，吸引阀芯与导向座连接杆移动，使得液压油可以通过阀门流动。
当电磁阀断电时，电磁铁失去磁力，弹簧将阀芯推回到初始位置，关闭液压油通道。
通过这样的工作原理，先导式电磁阀可以实现对液压系统中液体的控制，具有精确控制、快速响应的特点。
它广泛应用于各种机械和工业设备中，提高了系统的自动化程度和工作效率。

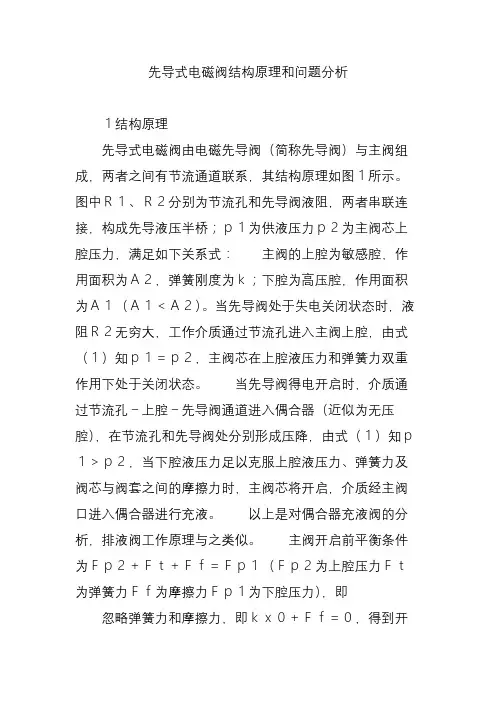

(完整版)先导式电磁阀结构原理和问题分析
先导式电磁阀结构原理和问题分析１结构原理先导式电磁阀由电磁先导阀（简称先导阀）与主阀组成，两者之间有节流通道联系，其结构原理如图１所示。
图中Ｒ１、Ｒ２分别为节流孔和先导阀液阻，两者串联连接，构成先导液压半桥；ｐ１为供液压力ｐ２为主阀芯上腔压力，满足如下关系式：主阀的上腔为敏感腔，作用面积为Ａ２，弹簧刚度为ｋ；下腔为高压腔，作用面积为Ａ１（Ａ１＜Ａ２）。
当先导阀处于失电关闭状态时，液阻Ｒ２无穷大，工作介质通过节流孔进入主阀上腔，由式（１）知ｐ１＝ｐ２，主阀芯在上腔液压力和弹簧力双重作用下处于关闭状态。
当先导阀得电开启时，介质通过节流孔－上腔－先导阀通道进入偶合器（近似为无压腔），在节流孔和先导阀处分别形成压降，由式（１）知ｐ１＞ｐ２，当下腔液压力足以克服上腔液压力、弹簧力及阀芯与阀套之间的摩擦力时，主阀芯将开启，介质经主阀口进入偶合器进行充液。
以上是对偶合器充液阀的分析，排液阀工作原理与之类似。
主阀开启前平衡条件为Ｆｐ２＋Ｆｔ＋Ｆｆ＝Ｆｐ１（Ｆｐ２为上腔压力Ｆｔ为弹簧力Ｆｆ为摩擦力Ｆｐ１为下腔压力），即忽略弹簧力和摩擦力，即ｋｘ０＋Ｆｆ＝０，得到开启结构参数条件为Ｒ１＞（ｋ１－１）Ｒ２用压力表示为Δｐ１＞（ｋ１－１）Δｐ２。
若先导阀的通流能力很强，即Ｒ２＝０，得到开启压力参数条件为２问题分析由上述分析可知，液阻对先导式电磁阀的开启起关键性作用，在主阀结构确定条件下，要正常开启，则希望液阻Ｒ１较大，Ｒ２较小。
对于细长孔型节流孔，孔径越小，孔深越长，液阻也就越大，但也易导致堵塞现象发生。
供液液压系统中虽然设置了高精度过滤器，然而由于偶合器工作过程中因滑差的存在产生大量的热使水温升高（带载启动或堵转时的温升尤其严重），若水质较硬则不可避免产生水垢，阻塞节流孔，致使主阀失控，偶合器无法正常充液、排液，影响整个工作面的生产甚至威胁人身安全。
若要保持较大节流孔直径，提高抗堵塞能力，则必须使Ｒ２降低，即要求先导阀具有较强通流能力。

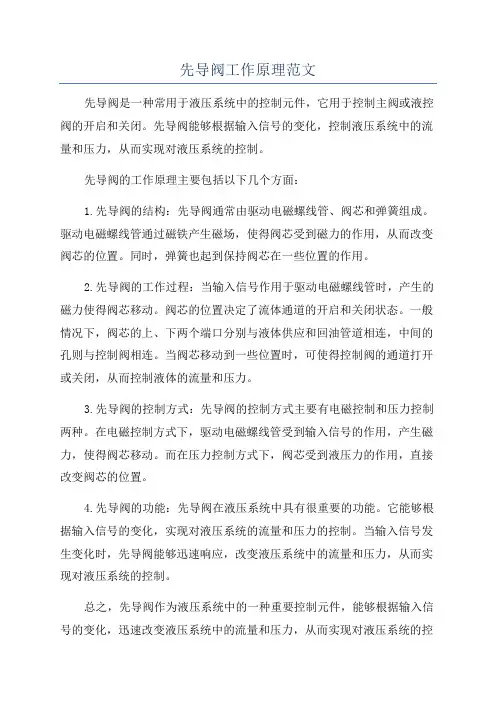

先导阀工作原理范文
先导阀工作原理范文先导阀是一种常用于液压系统中的控制元件，它用于控制主阀或液控阀的开启和关闭。
先导阀能够根据输入信号的变化，控制液压系统中的流量和压力，从而实现对液压系统的控制。
先导阀的工作原理主要包括以下几个方面：1.先导阀的结构：先导阀通常由驱动电磁螺线管、阀芯和弹簧组成。
驱动电磁螺线管通过磁铁产生磁场，使得阀芯受到磁力的作用，从而改变阀芯的位置。
同时，弹簧也起到保持阀芯在一些位置的作用。
2.先导阀的工作过程：当输入信号作用于驱动电磁螺线管时，产生的磁力使得阀芯移动。
阀芯的位置决定了流体通道的开启和关闭状态。
一般情况下，阀芯的上、下两个端口分别与液体供应和回油管道相连，中间的孔则与控制阀相连。
当阀芯移动到一些位置时，可使得控制阀的通道打开或关闭，从而控制液体的流量和压力。
3.先导阀的控制方式：先导阀的控制方式主要有电磁控制和压力控制两种。
在电磁控制方式下，驱动电磁螺线管受到输入信号的作用，产生磁力，使得阀芯移动。
而在压力控制方式下，阀芯受到液压力的作用，直接改变阀芯的位置。
4.先导阀的功能：先导阀在液压系统中具有很重要的功能。
它能够根据输入信号的变化，实现对液压系统的流量和压力的控制。
当输入信号发生变化时，先导阀能够迅速响应，改变液压系统中的流量和压力，从而实现对液压系统的控制。
总之，先导阀作为液压系统中的一种重要控制元件，能够根据输入信号的变化，迅速改变液压系统中的流量和压力，从而实现对液压系统的控制。
它的工作原理主要包括结构、工作过程、控制方式以及功能。
在实际应用中，先导阀广泛应用于各种工业设备和机械系统中，起到了至关重要的作用。
电磁阀工作原理
电磁阀工作原理电磁阀从原理上分为三大类：直动式、分步直动式、先导式。
而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构一、直动式电磁阀原理：通电时，电磁阀线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先打开先导小阀，主阀下压力上升，上腔压力下降，从而利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。
三、先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
四．二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves)。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves)。

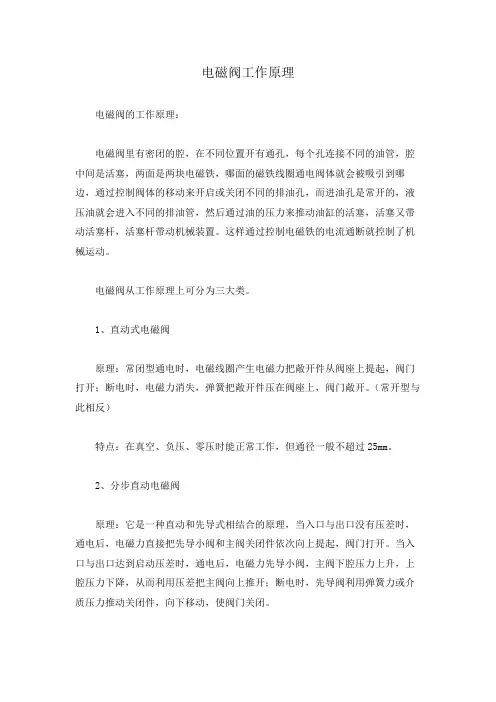

电磁阀工作原理
电磁阀工作原理
电磁阀的工作原理：
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
电磁阀从工作原理上可分为三大类。
1、直动式电磁阀
原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2、分步直动电磁阀
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
3、先导式电磁阀
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。
电磁阀原理图解
电磁阀原理图解之迟辟智美创作电磁阀原理上分为三年夜类：直动式、分步直动式、先导式.一、直动式电磁阀原理：常闭型通电时，电磁线圈发生电磁力把关闭件从阀座上提起，阀门翻开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭.（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超越25mm.二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门翻开.当入口与出口到达启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭.特点：在零压差或真空、高压时亦能可举措，但功率较年夜，要求必需水平装置.三、间接先导式电磁阀原理：通电时，电磁力把先导孔翻开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门翻开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门.特点：体积小，功率低，流体压力范围上限较高，可任意装置(需定制)但必需满足流体压差条件工作原理电磁阀里有密闭的腔，在分歧位置开有通孔，每个孔连接分歧的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭分歧的排油孔，而进油孔是常开的，液压油就会进入分歧的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带念头械装置.这样通过控制电磁铁的电流通断就控制了机械运动.二位二通电磁阀二位三通电磁阀二位四通电磁阀三位三通电磁阀三位四通电磁阀管道联系式电磁阀直接控制式电磁阀。
先导式两位五通电磁阀工作原理
先导式两位五通电磁阀工作原理先导式两位五通电磁阀是一种常用的控制元件，它的工作原理是通过电磁力控制阀门的开关，实现介质的通断或方向转换。
在工业自动化系统中，先导式两位五通电磁阀广泛应用于气动、液压和电磁控制领域。
先导式两位五通电磁阀由电磁线圈、阀体、阀芯和密封件等组成。
当电磁线圈通电时，产生的磁场作用于阀芯，使其向开启或关闭的方向运动。
阀芯的运动会改变阀体内的通道，从而实现介质的控制。
先导式两位五通电磁阀的工作原理可以简单描述为以下几个步骤。
第一步，通电：当电磁线圈通电时，电流通过线圈产生磁场，磁场作用于阀芯上的铁芯，使其受到磁力作用。
第二步，阀芯运动：受到磁力作用，阀芯开始向开启或关闭的方向运动。
阀芯的运动是通过电磁力克服阀芯和弹簧之间的力达到的。
第三步，通道改变：阀芯的运动改变了阀体内的通道，从而改变了介质的流动路径。
当阀芯运动到开启位置时，介质可以通过阀体的通道流动；当阀芯运动到关闭位置时，介质的流动被阻断。
第四步，磁场消失：当电磁线圈断电时，磁场消失，阀芯受到弹簧的作用恢复原位。
通过以上步骤，先导式两位五通电磁阀实现了对介质的控制。
它可以根据实际需要控制介质的通断或方向转换，具有操作灵活、可靠性高等特点。
在实际应用中，先导式两位五通电磁阀常常与其他控制元件配合使用，如传感器、PLC等。
通过这些元件的协同工作，可以实现更复杂的控制功能，满足工业自动化系统对介质控制的各种需求。
需要注意的是，由于先导式两位五通电磁阀的工作原理是基于电磁力的控制，因此在选型和使用时需考虑电磁线圈的电压和电流特性，以及介质的压力和温度等因素，确保电磁阀的正常工作和使用寿命。
先导式两位五通电磁阀以其灵活可靠的控制特性在工业自动化系统中得到广泛应用。
通过电磁力的作用，它能够实现对介质的通断或方向转换，满足工业生产对介质控制的各种需求。
在实际应用中，我们需要根据具体情况选择合适的型号和参数，并合理配合其他控制元件，以实现系统的自动化控制。
电磁阀工作原理图解
分布直动式电磁阀原理：它是一种直动式和先导式相结合的原理。
常闭式当入口与出口没有压差时，通电后电磁力直接打开先导孔连接主阀活塞依次向上提起，阀门打开；当入口与出口达到启动压差时，通电后，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁力拉动主活塞，阀口打开；断电时，靠弹簧复位关闭先导孔，主活塞上腔增压，推动主活塞向下移动，阀关闭。
常开式与常闭式相反。
电磁阀工作原理图如下：
先导式电磁阀原理：常闭式通电时，电磁力吸合先导孔阀芯，先导孔打开，主阀活塞上腔压力下降，在主活塞上腔和下腔形成上低下高的压力，这样下腔压力推动主活塞打开阀门；断电时，弹簧力复位关闭先导孔，主活塞上腔增压，在主活塞上腔和下腔形成上高下低的压力，介质压力和弹簧力推动主活塞，阀关闭。
常开式与常闭式相反。
电磁阀工作原理图如下：
电磁铁，电磁阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
先导式电磁阀工作原理
先导式电磁阀是一种常见的控制装置，它利用电磁力来控制流体的通断。
其工作原理如下：
1. 结构组成：先导式电磁阀由电磁线圈、导磁铁、阀芯、阀座等组成。
2. 工作过程：
a. 无电状态：当电磁线圈不通电时，阀芯处于中性位置，通过阀座与外部管道连通，流体可以自由流动。
b. 通电状态：当电磁线圈通电时，电磁力使得导磁铁与阀芯吸合，阀芯会沿着导磁铁方向移动，遮住阀座，从而切断流体的通道。
3. 工作原理：
a. 先导作用：先导式电磁阀通过加入一个小的先导孔或先导阀来增加通道的流体压力。
先导孔或先导阀的开关受电磁线圈控制，当电磁线圈通电时，先导孔或先导阀打开，通过流体压力的作用，形成在阀芯上方高压区，使得阀芯下方的低压区形成真空吸力，进而使阀芯往下移动，阀芯与阀座分离，流体可以通过电磁阀通道。
4. 工作过程控制：先导式电磁阀的工作过程可以通过控制电磁线圈的通断来实现。
通电时，电磁线圈产生磁场，使得导磁铁与阀芯吸合，切断流体通道；断电时，磁场消失，导磁铁与阀芯分离，恢复流体通道。
5. 应用领域：先导式电磁阀广泛应用于工业自动化控制系统中，用于控制液体和气体的流量、压力和方向。
例如，自动控制系统中的输水管道、蒸汽系统、石化工艺等。
