液压电磁阀原理

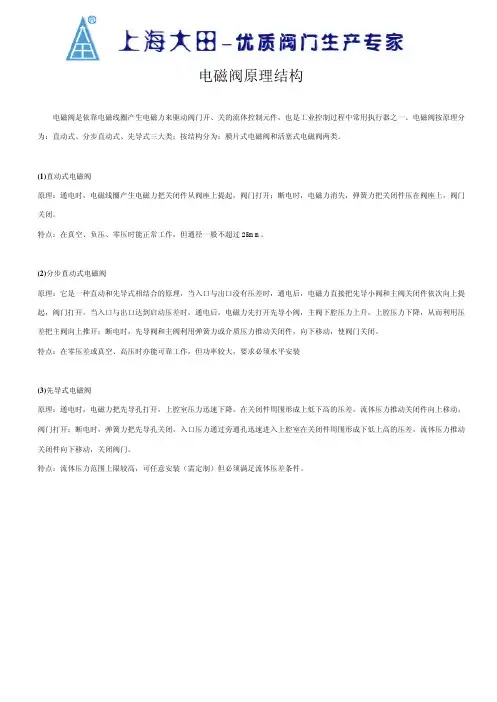

液压电磁阀原理结构
电磁阀是依靠电磁线圈产生电磁力来驱动阀门开、关的流体控制元件，也是工业控制过程中常用执行器之一。电磁阀按原理分 为：直动式、分步直动式、先导式三大类；按结构分为：膜片式电磁阀和活塞式电磁阀两类。
(1)直动式电磁阀 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门 关闭。 特点：在真空、负压、零压时能正常工作，但通径一般不超过 25mm。
导阀与主阀密封垫脱出或变形
更换密封垫
弹簧装配不良、变形或寿命到期
更换弹簧
使用时工作频率太高
改选产品型号或改换新产品
介质粘度、温度不符合
更换合适的产品
弹簧变形或寿命到期
加垫片或更换弹簧
阀芯磨损或密封环严重磨损
阀芯与动铁芯周围混入杂垢、杂质 关阀时介质不能切断
阀座有缺陷或粘附脏物
更换，如是 ZDF 调整调节螺钉 A、B 补偿 及时清洗，补装反冲过滤网 清洗、研磨哉更换
电磁阀使用和维修
一、建议使用单位指派专人负责，使用和维护。 二、每年 1-2 次的定期检修是电磁阀可靠工作和长寿命的最佳方法。电磁阀内部的下列 4 种情况， 是妨碍电磁阀正常工作与缩短寿命的原因。 (1)使用介质品质发生变化。 (2)接管内生锈。 (3)空压机的油氧化，产生炭粒、焦油等杂物，混入管道。 (4)管道中有尘粒污垢等杂物。 三、电磁阀安装后或长时间停用后投入运作时，须通入介质试动作数次，工作正常后方可投入运行。 四、在蒸汽阀长时间停用后再次投入运行时，应排净凝结水后度动作数次，工作正常后方可投入运 行。 五、在维护之前，必须切断电源，卸去介质压力。 六、线圈组件不宜拆开。 七、拆开电磁阀进行清洗时，可使用煤油、三氯乙烯等溶液。但应注意橡胶件可能会溶涨，因此要 把它更换。 八、拆开清洗时，各零部件要按顺序一一放好，清洗后按顺序恢复原状装好。 九、我公司备有易损件，有需要时请按说明书在订货时说明。 十、拆卸顺序，易损件及其它事项有不明白的地方，请向本公司或各地办事处查询。
液压机电磁阀工作原理
液压机电磁阀工作原理
液压机电磁阀是一种通过电磁操控液压油路的设备，它的工作原理如下：
1. 结构：液压机电磁阀由电磁铁、阀体和阀芯组成。
电磁铁通电后产生磁力，使阀体的阀芯发生位移，从而改变液压流动路径。
2. 工作过程：
(1) 停止状态：当电磁铁断电时，阀体中的弹簧将阀芯推向
初始位置，液压流经一个位于阀芯上游的通道，阀芯封堵住了与下游液压系统相通的通道，阻断了液压流的流动。
(2) 开启状态：当电磁铁通电时，产生磁力使得阀体中的阀
芯被拉向电磁铁，通道被打开，磁力与弹簧力平衡，允许液压流经通道，使下游液压系统工作。
3. 控制方式：
(1) 单稳态控制方式：控制电磁铁是否通电以控制阀芯的位移，从而控制液压流的开关状态。
(2) 双稳态控制方式：电磁铁通过磁力保持阀芯的位置，只
有断电瞬间才会改变阀芯的位置，从而改变液压流的通道状态。
(3) 持续控制方式：通过调整电磁铁的电流大小来控制阀芯
的位移，进而控制液压流的流量大小。
液压机电磁阀的工作原理基于电磁铁的磁力作用和阀体与阀芯的相对位移，通过控制电磁铁的通电和断电来改变液压流的通道状态，从而实现液压系统的控制。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。
它通过电磁力的作用，控制液体或气体的流动，实现开关的控制功能。
本文将详细介绍电磁阀的工作原理及其组成部分。
一、电磁阀的工作原理电磁阀的工作原理基于电磁力的作用。
当通过电磁线圈通电时，产生的磁场会使得磁芯受到吸引力，从而改变阀门的位置，使液体或气体流动通路打开或关闭。
具体来说，电磁阀由电磁线圈、磁芯、阀门和密封元件等组成。
1. 电磁线圈：电磁线圈是电磁阀的核心部件，它由导线绕制而成。
当通电时，电流通过导线产生磁场，从而产生电磁力。
2. 磁芯：磁芯是电磁阀的动作部件，通常由铁制成。
当电磁线圈通电时，磁芯会受到电磁力的作用，从而改变阀门的位置。
3. 阀门：阀门是电磁阀的关键部件，它负责控制液体或气体的流动。
当磁芯受到电磁力的作用时，阀门会打开或关闭，从而实现流动通路的切换。
4. 密封元件：密封元件用于保证电磁阀的密封性能。
它通常由橡胶或其他弹性材料制成，能够有效防止液体或气体的泄漏。
二、电磁阀的工作过程电磁阀的工作过程可以分为两个阶段：通电阶段和断电阶段。
1. 通电阶段：当电磁线圈通电时，产生的磁场会使得磁芯受到吸引力，向阀门施加力。
当施加的力大于阀门的弹簧力或流体压力时，阀门会打开，液体或气体开始流动。
此时，电磁阀处于通电状态。
2. 断电阶段：当电磁线圈断电时，磁场消失，磁芯失去吸引力。
此时，阀门由于弹簧力或流体压力的作用，会闭合，流动通路被切断。
此时，电磁阀处于断电状态。
电磁阀的工作过程是通过通电和断电来实现的，通过控制电磁线圈的通断来控制阀门的开关状态，从而实现液体或气体流动的控制。
三、电磁阀的应用领域电磁阀广泛应用于工业自动化领域，涉及到许多行业和领域。
以下是一些常见的应用领域：1. 液压系统：电磁阀在液压系统中起到控制液体流动的作用，常见于液压机械、液压顶升装置等设备中。
2. 气动系统：电磁阀在气动系统中用于控制气体的流动，常见于气动工具、气动传动装置等设备中。
液压电磁阀型号解释
电磁换向阀WE 型电磁换向阀电磁换向阀在液压系统中的作用是用来实现液压油路的换向、顺序动作及卸荷等。
由于电磁铁的推力有限，电磁换向阀应用在流量不大的液压系统中。
（1）结构原理电磁换向阀是液压控制系统和电气控制系统之转换元件。
它由液压机械中的按钮开关、限位开关、行程开关、压力继电器等电气元件发出信号，使电磁铁通电吸合或断电释放，从而直接控制阀芯移位，来实现油流的沟通、切断和方向变换，来操纵各执行机构的动作。
推动故障检查按钮可使滑阀阀芯手推移动。
WE 型电磁换向阀有4种电磁铁供用户选用：1.湿式直流电磁铁；2.湿式交流电磁铁；3.干式直流电磁铁；4.湿式直流电磁铁。
WE5型和WE6型电磁换向阀只有湿式直流和交流电磁铁，而WE10型电磁换向阀4种电磁铁都有。
湿式电磁铁具有使用寿命长、散热性能好等优点。
直流电磁铁的优点是换向频率高、换向性能好。
对低电压、短时超电压、超载和机械卡住反应不灵敏，工作可靠性好；用内装整流器的Z5型插头，可直接使用交流电源。
交流电磁铁的优点是动作时间短，电气控制线路简单，不需特殊的触头保护。
WE电磁换向阀通径m m 5，6，10电磁换向阀性能通径56.0-6.0系列通径660-60系列通径1030-30系列O-不带复位弹簧，不带定位器；OF-不带复位弹簧，带定位器；无标记-标准型，带复位弹簧。
A-湿式标准电磁铁；大功率电磁铁;C-可换线圈的电磁铁G24-直流电24V;W220-50-交流电220V ，50HZW220R-本整型直流电磁铁使用交流电压220V W110R-直流电磁铁使用Z5型插头可连（限6，10）无标记-无故障检查按钮；N-带故障检查按钮。
Z4-方型插头；Z5-大方型插头；Z5L-带指示灯的大方型插头无标记-无插入式阻尼器；B08-阻尼器节流孔直径0.8mm ；B10-阻尼器节流孔直径1.0mm无标记-矿物质液压油；v-磷酸脂液压液电液换向阀和液动换向阀3-二位三通；4-二位四通；4-三位四通WEH电液换向阀及WH液控换向阀（1）结构原理WEH型电液换向阀是用电磁阀作为先导控制的滑阀式换向阀。
电磁阀和液压阀
电磁阀和液压阀电磁阀和液压阀作业⼀、电磁阀电磁阀的“通”和“位”“通”和“位”是换向阀的重要概念。
不同的“通”和“位”构成了不同类型的换向阀。
通常所说的“⼆位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的⼯作位置。
所谓“⼆通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管相连的油道接⼝，不同油道之间只能通过阀芯移位时阀⼝的开关来沟通。
电磁阀选型⾸先应该依次遵循安全性，可靠性，适⽤性，经济性四⼤原则，其次是根据六个⽅⾯的现场⼯况(即管道参数、流体参数、压⼒参数、电⽓参数、动作⽅式、特殊要求进⾏选择。
作业⼀：两位三通电磁阀。
⼀、两位三通电磁阀规格与符号1、⼆位三通电磁阀选择参数范围：型号规格：DN0.5～DN500适⽤压⼒：0、0.1、0.6、1.0、1.6、2.5 .......................100MPa适⽤介质：⽓、⽔、油、蒸汽、制冷剂、腐蚀性流体介质温度：-200～+200℃介质粘度：⼩于50CSt（⼤于时需定制）防护性能：IP65防爆标志：ExdⅡCT5 防爆型型号中有F字母阀门材质：304、316、控制⽅式：⼀进⼆出(ZC2/31)、⼆进⼀出(ZC2/32), ⼀进⼀出(ZC2/3常闭式. ZC2/3K常开式)电源电压：DC3～127V AC36～380V连接⽅式：内螺纹、外螺纹、法兰泄漏量：零2、两位三通电磁阀外观3、两位三通电磁阀符号控制⽅式先导⽅式⽓动符号图Symbol单控内部先导外部先导双控内部先导外部先导⼆、⼆位三通电磁阀⼯作原理1、不同类型两位三通电磁阀⼯作过程①⼀进⼆出：(ZC2/31) 当电磁阀线圈通电时，出介质端(2)第⼀路打开，第⼆路(3)关闭；当电磁阀线圈断电时，出介质端第⼀路(2)关闭，第⼆路(3)打开；②⼆进⼀出：(ZC2/32) 当电磁阀线圈通电时，进介质端第⼀路(2)打开，第⼆路(3)关闭；当电磁阀线圈断电时，进介质端第⼀路(2)关闭，第⼆路(3)打开；(此内阀两进⼝端前必需加单向阀)③⼀进⼀出：常闭式(ZC2/3)---当电磁阀线圈通电时，接⼝2通向接⼝1，接⼝3关闭；当电磁阀线圈断电时，接⼝2关闭，接⼝1通向接⼝3；④常开式(ZC2/3K)---当电磁阀线圈断电时，接⼝3通向接⼝1，接⼝2关闭；当电磁阀线圈通电时，接⼝3关闭，接⼝1通向接⼝2。
液压系统气动原理图及电磁阀详解
01液压系统基本原理与组成Chapter液压系统工作原理液压系统主要组成部分动力元件执行元件控制元件辅助元件液压油防锈性选用具有防锈性的液压油，以防止金属表面锈蚀。
选用具有抗泡性的液压油，以防止油液中产生气泡影响系统性能。
抗乳化性选用具有抗乳化性的液压油，以防止水分进入系统后产生乳化现象。
粘度选用合适粘度的液压油，以保证系统在不同温度下的正常工抗氧化性液压油液性质及选用02气动原理图解读Chapter换向阀符号表示换向阀，通常为一个带有箭头的方形或圆形符号，箭头表示气流方向。
气源符号表示气源，通常为一个圆形或方形的符号，内部标有气压值或气源类型。
气缸符号表示气缸，通常为一个长方形或圆柱形的符号，内部标有气缸的规格和型号。
减压阀符号表示减压阀，通常为一个带有调节旋钮的方形或圆形符号。
油雾器符号表示油雾器，通常为一个带有油滴标志的方形或圆形符号。
气动元件符号识别01020304确保气动回路在正常工作条件下不会发生危险，如过载、短路等。
安全性原则确保气动回路的稳定性和可靠性，减少故障发生的可能性。
可靠性原则在满足安全性和可靠性的前提下，尽量简化气动回路设计，降低成本。
经济性原则气动回路设计应具有一定的灵活性，以适应不同工作条件和需求的变化。
适应性原则气动回路设计原则典型气动回路分析单作用气缸回路双作用气缸回路气动逻辑回路气动调速回路03电磁阀结构与工作原理Chapter电磁铁阀体阀芯弹簧电磁阀基本结构电磁阀工作原理通电状态断电状态当电磁铁断电时，磁场消失，阀芯在弹簧作用下复位，改变流体通道通断状态。
01020304直动式电磁阀分布式直动电磁阀先导式电磁阀特殊用途电磁阀不同类型电磁阀特点比较04电磁阀在液压系统中的应用Chapter换向阀顺序阀溢流阀减压阀节流阀调速阀05液压系统故障诊断与排除方法Chapter常见故障现象及原因分析油温过高系统压力不足噪音过大执行元件动作不灵活观察法通过观察系统压力表、温度计等仪表的指示情况，以及执行元件的动作情况，判断系统是否正常工作。
液压油路电磁阀工作原理分析解析
PROPORTIONAL SOLENOID
因此不像传统的电磁阀，通 过比例阀线圈的电流需要被 调整，而不仅仅是开关式的 通断。
B A F C D E
比例阀电磁铁的结构与开关 式电磁铁是相似的。
电磁铁包括: - 线圈 (A) - 框架 (B) - 电枢 (C) - 电极片 (D) - 顶针 (E) 电枢被 包在一个芯轴管（F ）中。 (同时全部的总成经 常被压进一个树脂塑料的外 罩（G）中）
PROPORTIONAL VALVES - BASIC PRINCIPLES
比例阀基本原理
Steve Skinner, Eaton Hydraulics, Havant, UK Copyright
Eaton Hydraulics 2000
Байду номын сангаас
BASIC SYSTEM
1) 一般认为一个简单的液压系统由油 箱（A）、电动机（B）、泵（C）、溢 流阀（ D）、过滤器（ E）、流量控制 阀（ F）、方向控制阀（ G）、和油缸 （H）组成。
阀芯在离开中位的方向仍 然确定油缸运动的方向， 但阀芯离开中位的距离控 制活塞的速度。
BASIC SYSTEM
于是在实际上比例阀可以同时作为方 向阀和流量阀来使用。 So in effect the proportional directional valve is acting as both a directional valve and a flow control valve.
PROPORTIONAL VALVE
By varying the current to either solenoid, the amount of spool movement can be varied and hence the amount of flow through the valve can be controlled.
液压电磁阀型号解释
单向阀及液控单向阀
单向阀常被安装在液压泵的出油口，可防止系统压力突然升高时损坏液压泵。另 外拆卸泵时系统中的油不会流失。单向阀还可做保压作用，对开启压力大的单向 阀，还可做背压阀使用。 （1） 结构原理 单向阀又称止回阀或逆止阀。它的作用是使油流只能沿一个方
向通过，而不能反流动。单向阀有直通式和直角式两种，连接形式有管式、 板式、法兰式。 另外还有 S 型插入式直通和直角单向阀。开启压力大于 0.3MP 的单向阀可做背 压使用，RVP 型单向阀原理相同。 型号说明：
工作压力： 无标记-28MP； H-35MP
图
H-主阀液压复位或对中 无标记-主阀弹簧复位或对中
内 部 结 构 和 连 接 尺 寸 相 同 ）； 50-50 系 列 （ 那 个 6 、 25 、 32） （50~59 系列内部结构和连接尺 寸相同）
G24-直流电 24V; W220-50- 交 流 电 220V，50HZ； （用直流电磁铁， 使用与频率无关 的交流电压 W220R-110V ； W220R-220V； 只能用 Z5 型带内 装式整流器的插 头）
无标记-矿物 质液压油 ；v磷酸脂液压液
无符号-标准型； U- 最 低 设 定 压 力 见 工作曲线
无符号-不带换向阀； 6A 带 6 通径换向阀； 6B-带 6 通径换向阀 （高性能电磁铁）， 仅用于 35MP 压力级
Z4-方型插头； Z5-大方型插头； Z5L-带指示灯的 大方型插头
无标记-内控内排； X-外控内排； Y-内控外排； XY-外控外排
电液换向阀和液动换向阀
1
WEH 电液换向阀及 WH 液控换向阀
（1） 结构原理 WEH 型电液换向阀是用电磁阀作为先导控制的滑阀式 换向阀。用于控制液流的通断和流动方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压电磁阀原理
液压电磁阀是一种控制流体的阀门，它使用电磁力来控制阀门的开启和关闭。
其工作原理基于液压力的传递和电磁力的作用。
液压电磁阀主要由阀体、阀芯、电磁线圈和弹簧等部分组成。
当电磁线圈通电时，产生的电磁力作用在阀芯上，使其移动。
阀芯的运动会改变液压流体的通道，从而改变流体的流量或流向。
当电磁线圈断电时，由于弹簧的作用力，阀芯回到初始位置，恢复原来的通道状态。
液压电磁阀的工作原理可以简述如下：
1. 通电：当电磁线圈通电时，产生的电磁力作用在阀芯上，克服弹簧力，使阀芯移动。
2. 阀芯移动：阀芯的移动改变了液压流体的通道，控制流体的流量或流向。
3. 流体控制：通过改变液压流体的通道，液压电磁阀控制流体的流量或流向来实现不同的控制要求。
4. 断电：当电磁线圈断电时，由于弹簧的作用力，阀芯回到初始位置，恢复原来的通道状态。
液压电磁阀广泛应用于工业自动化控制系统中，常见的应用场景包括液压系统、气动系统、工业机械等。
通过控制液压电磁阀的通电状态，可以实现对流体的精确控制，提高自动化生产的效率和可靠性。
