三通电磁阀工作原理

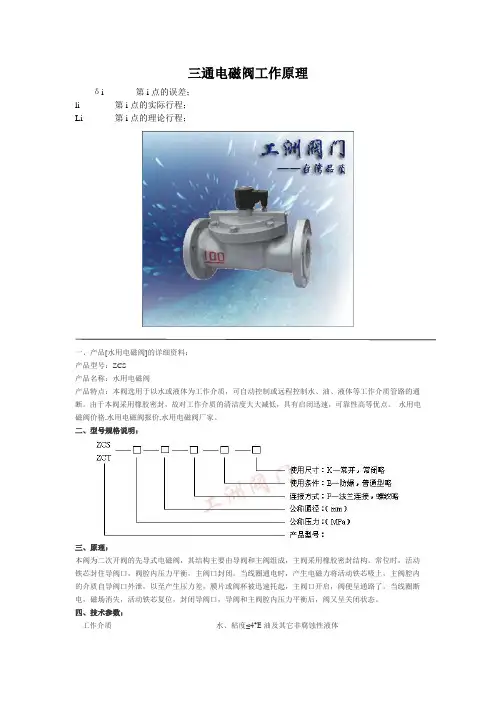

三通电磁阀工作原理新
三通电磁阀工作原理δi-----------第i点的误差；li------------第i点的实际行程；Li-----------第i点的理论行程；一、产品[水用电磁阀]的详细资料：产品型号：ZCS产品名称：水用电磁阀产品特点：本阀选用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。
由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等优点。
水用电磁阀价格,水用电磁阀报价,水用电磁阀厂家。
二、型号规格说明：三、原理：本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。
常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。
当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。
当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。
四、技术参数：工作介质水、粘度≤4°E油及其它非腐蚀性液体介质温度°C ≤60 公称压力（Mpa ） 1.0工作压差（Mpa ） 0.05～1.00.1～1.00.15～1.0电源电压 AC200V ，其余规格可作特殊订货（36V 、12V 、24V ）流量系数（Kv ）按JB/T7352-94规定 泄漏量（ml/min ） 按JB/T7352-94.F 规定 公称通径（mm ） 10 152025 3240506580100 125 150 200 250 300功耗(V A)1730五、工洲牌ZCS 法兰电磁阀安装尺寸： 公称通径 DN 内螺纹连接 - 法兰连接 外形尺寸 内螺纹 外形尺寸法兰尺寸 H L G H L D D1 D2b f n-d 15 112 80 1/2 - - - - - - - - 20 119 80 3/4 - - - - - - - - 25 130 90 1 130 60 115 85 65 16 3 4-Φ14 32 137 140 11/4 137 180 140 100 76 18 3 4-Φ18 40 152 156 11/2 152 200 150 110 84 18 3 4-Φ18 50 164 180 2 164 230 165 125 99 20 3 4-Φ18 65 - - - 222 290 185 145 118 20 3 4-Φ18 80 - - - 253 310 200 160 132 22 3 8-Φ18 100 - - - 260 350 220 180 156 24 3 8-Φ18 125 - - - 315 400 250 210 184 26 3 8-Φ18 150 - - - 350 480 285 240 211 26 3 8-Φ22 200 - - - 390 600 340 295 266 26 3 8-Φ22 250 - - - 430 730 395 350 319 28 3 12-Φ22 300---480850445400370 28412-Φ22一、产品[蒸汽电磁阀]的详细资料： 产品型号：ZCZ （ZCK ） 产品名称：蒸汽电磁阀产品特点：本阀是进行气动开关控制的执行机构，常用作压缩空气管路的通断开关。
二位三通电磁阀符号原理图解
二位三通电磁阀符号，二位三通电磁阀原理，二位三通电磁阀图解阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。
好比：二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道、最普凡是见）；个通道与气源毗连，别的一个通道与执行机构的进气口毗连二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；个通道与气源毗连，别的两个通道个与执行机构的进气口毗连，个与执行机构排气口毗连二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；个进气孔接进气气源、个正动作发泄孔和个作发泄孔别离提供给目标装备的一正一作的气源、个正动作排气孔和个作排气孔安装以下特此为大家提供二位三通电磁阀符号，二位三通电磁阀原理及二位三通电磁阀图解等说明。
此说明为本司内部技术结合国际型号编辑做出正确表示，希望对大家了解二位三通电磁阀有所帮助。
二位三通电磁阀符号：二位三通电磁阀是两个位置三个通气口，其中一个为进气口（），另两个为出气口（，当电磁阀得电励磁是，和通，失电时和通两位指阀芯有两个位置，三通就是三个口，一个进气口，口，或者口，一个工作口，口，一个排气口，口。
分为常开常闭。
常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。
符号见图。
→二位三通电磁阀工作原理：一进二出：当电磁阀线圈通电时，出介质端第一路打开，第二路关闭；当电磁阀线圈断电时，出介质端第一路关闭，第二路打开；二进一出：当电磁阀线圈通电时，进介质端第一路打开，第二路关闭；当电磁阀线圈断电时，进介质端第一路关闭，第二路打开；此内阀两进口端前必需加单向阀一进一出：常闭式当电磁阀线圈通电时，接口通向接口，接口关闭；当电磁阀线圈断电时，接口关闭，接口通向接口；常开式当电磁阀线圈断电时，接口通向接口，接口关闭；当电磁阀线圈通电时，接口关闭，接口通向接口；二位三通电磁阀原理图：电磁阀的事情原理【气动元件】利用电磁线圈通电时，静铁芯对于动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为磁控方向阀，简称电磁阀这种阀便于实现电、气联合控制，能实现远间隔操作。
三通电磁阀的原理
三通电磁阀的原理
三通电磁阀是一种常用的控制设备，通过电磁阀的工作原理来控制液体或气体的流通方向。
其原理如下：
1. 弹簧中心原理：三通电磁阀由阀体、电磁铁和活塞组成。
阀体包含三个通道，分别是入口通道、出口通道和中间通道。
中间通道与入口通道和出口通道交叉连接。
当电磁铁未通电时，弹簧将活塞向一个方向推动，使中间通道与出口通道连接，入口通道则被封闭。
这种情况下，液体或气体从入口通道进入中间通道，然后通过出口通道排出。
2. 电磁吸合原理：当电磁铁通电时，产生磁场，吸引活塞，使其移动到另一个方向。
此时，中间通道与入口通道连接，出口通道被封闭。
液体或气体从入口通道进入中间通道，然后通过出口通道排出。
3. 双作用原理：有些三通电磁阀还可以根据需求进行双向流动控制。
当电磁铁通电时，活塞会移动到一个位置使中间通道既与入口通道连接，又与出口通道连接。
此时，液体或气体可以同时从入口通道进入中间通道，也可以从中间通道流向出口通道。
当电磁铁不通电时，活塞会被弹簧推回到原始位置，实现相反的流动方向。
综上所述，三通电磁阀通过电磁铁的工作状态来控制液体或气体的流动方向，具有灵活、可靠的特点，被广泛应用于液压、气动系统中的控制和调节。

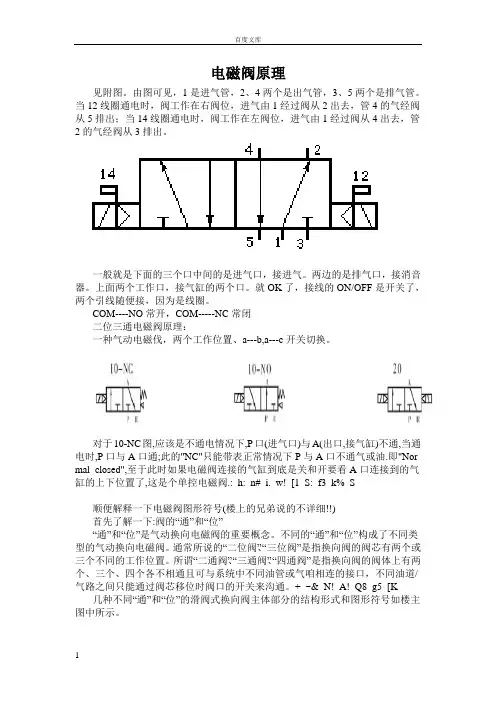

电磁阀原理
电磁阀原理见附图。
由图可见，1是进气管，2、4两个是出气管，3、5两个是排气管。
当12线圈通电时，阀工作在右阀位，进气由1经过阀从2出去，管4的气经阀从5排出；当14线圈通电时，阀工作在左阀位，进气由1经过阀从4出去，管2的气经阀从3排出。
一般就是下面的三个口中间的是进气口，接进气。
两边的是排气口，接消音器。
上面两个工作口，接气缸的两个口。
就OK了，接线的ON/OFF是开关了，两个引线随便接，因为是线圈。
COM----NO常开，COM-----NC常闭二位三通电磁阀原理：一种气动电磁伐，两个工作位置、a---b,a---c开关切换。
对于10-NC图,应该是不通电情况下,P口(进气口)与A(出口,接气缸)不通,当通电时,P口与A口通;此的"NC"只能带表正常情况下P与A口不通气或油.即"Nor mal closed",至于此时如果电磁阀连接的气缸到底是关和开要看A口连接到的气缸的上下位置了,这是个单控电磁阀.: h: n# i. w! [1 S: f3 k% S顺便解释一下电磁阀图形符号(楼上的兄弟说的不详细!!)首先了解一下:阀的“通”和“位”“通”和“位”是气动换向电磁阀的重要概念。
不同的“通”和“位”构成了不同类型的气动换向电磁阀。
通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通。
+ ~& N! A! Q8 g5 [K 几种不同“通”和“位”的滑阀式换向阀主体部分的结构形式和图形符号如楼主图中所示。
表中图形符号的含义一般如下：# a$ y) S7 j2 (1)用方框表示阀的工作位置，有几个方框就表示有几“位”；: O0 M3 l9 r) d(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；B(3)方框内符号“┻”或“┳”表示该通路不通；. a- r! e- y7 w7 L1 d7 Z8 g(4)方框外部连接的接口数有几个，就表示几“通”；$ I! O8 w6 Q, y' G- X(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。
三通阀门工作原理图
三通阀门工作原理图什么是三通阀门，简单的说，三通阀门就是有三个出入口；三通合流就两进一出，三通分流就是一进两出。
它是根据阀芯的形状来控制的。
三通阀门与二通阀门外观上最明显的差别，就是多一个流道口。
三通阀门主要用于改变介质流向，它除了进口A、出口B、还有换向口C，普通阀门是不具备改变介质流向功能。
三通阀门结构：三通阀门一般可分为L型跟T型。
T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。
L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
三通阀门原理：阀门打开介质从A进入阀门，经B流出阀门，当旁路需要介质流入时，开启执行机构，阀芯换向，介质A进C出，当管线不需要介质流入时，开启执行机构，阀门关闭截断介质。
三通电磁阀门：阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。
二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道）；1个通道与气源毗连，别的一个通道与执行机构的进气口毗连；二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；1个通道与气源毗连，别的两个通道1个与执行机构的进气口毗连，1个与执行机构排气口毗连；二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*) ；三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*) 。
三通电磁阀门原理：一进一出：常闭式(ZC2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式(ZC2/3K)当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；一进二出：(ZC2/31)当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭；当电磁阀线圈断电时，出介质端第一路(2)关闭，第二路(3)打开；二进一出：(ZC2/32)当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭；当电磁阀线圈断电时，进介质端第一路(2)关闭，第二路(3)打开；(此内阀两进口端前必需加单向阀)。
两位三通电磁阀工作原理
两位三通电磁阀工作原理两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
二位三通气动电磁阀工作原理图
二位三通气动电磁阀工作原理图介绍二位三通气动电磁阀作为一种常用的控制元件，广泛应用于工业自动化系统中。
它具有结构简单、可靠性高、响应速度快、安装方便等优点，在流体控制领域中发挥着重要的作用。
本文将深入探讨二位三通气动电磁阀的工作原理图，包括其基本构成、工作原理、控制电路原理等方面内容。
基本构成二位三通气动电磁阀主要由以下几部分组成： 1. 阀体：阀体是气动电磁阀的主要组成部分，通常由铸铁、不锈钢等材料制成，具有良好的耐压性能。
2. 气控阀芯：气控阀芯是二位三通气动电磁阀的关键部件，主要负责控制气体的通断，通常由铝合金、不锈钢等材料制成。
3. 电磁线圈：电磁线圈是二位三通气动电磁阀的动力源，当通电时，电磁线圈会产生磁场，从而吸引气控阀芯，实现气体的通断控制。
4. 弹簧：弹簧主要用于在电磁线圈通电结束后恢复气控阀芯的原始位置，确保气动电磁阀能够正常工作。
工作原理二位三通气动电磁阀的工作原理图如下：_______/ \__/ Coil \_ ____| | | |_| Spool Coil ___| || ________ ________________ ||_/ Spool \_||__________________________|其中，“Coil”表示电磁线圈，“Spool”表示气控阀芯。
工作过程如下： 1. 初始状态：当电磁线圈不通电时，弹簧压缩气控阀芯，使气控阀芯与阀体密封，阻止气体流通。
2. 通电状态：当电磁线圈通电时，电磁线圈产生磁场，磁场会吸引气控阀芯，使其与阀体分离，开启气体流通通道。
3. 通断控制：通过控制电磁线圈的通断，可以实现对气控阀芯的控制，从而控制气体的通断。
控制电路原理二位三通气动电磁阀的控制电路通常由开关元件、电源和电磁线圈组成。
控制电路原理图如下：_______________| |Switch --| Power Source |-- Coil|_______________|控制电路工作过程如下： 1. 初始状态：当开关处于断开状态时，电源无法通电，电磁线圈不产生磁场，气控阀芯与阀体保持闭合状态。
两位三通气动阀的原理如何？
两位三通气动阀的原理如何？两位三通气动阀是一种用于气动设施的、有两个位置状态、三个接口的换向阀。
其种类很多，从控制方式上可分电控阀、气控阀、机控阀、手控阀，脚踏阀等。
原理因工作位置不同时，不同的接口连通。
二位三通电磁阀工作原理：一进二出：(ZC2/31)当电磁阀线圈通电时，出介质端(2)路打开，第二路(3)关闭；当电磁阀线圈断电时，出介质端路(2)关闭，第二路(3)打开；二进一出：(ZC2/32)当电磁阀线圈通电时，进介质端路(2)打开，第二路(3)关闭；当电磁阀线圈断电时，进介质端路(2)关闭，第二路(3)打开；(此内阀两进口端前必需加单向阀)一进一出：常闭式(ZC2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式(ZC2/3K)当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；两位三通气动阀原理：V型调节球阀电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位三通电磁阀一般都是一进两出系列的。
也有常开常闭的说法。
标签:气动阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三通电磁阀工作原理
三通电磁阀是一种常用的控制阀门，通过电磁力的作用来控制流体的通断或流量。
它由电磁铁和阀体组成，通过电磁铁的控制来使阀体的运动，从而实现流体的控制。
三通电磁阀的工作原理是基于电磁铁的工作原理。
电磁铁是由线圈、铁芯和活动部件组成的。
当通电时，电流通过线圈，产生磁场，使铁芯受到磁力的作用，从而使活动部件发生运动。
当通电结束时，磁场消失，铁芯失去磁力，活动部件回到初始位置。
三通电磁阀是通过电磁铁的工作来控制阀体的运动，从而实现流体的控制。
当通电时，电磁铁受到电流的激励，产生磁场，使阀体的活动部件发生运动，从而改变阀体的状态。
当电磁铁通电时，活动部件会受到磁力的作用，使阀体打开或关闭，从而控制流体的通断。
三通电磁阀通常有两种工作方式：直接工作和间接工作。
直接工作的三通电磁阀是将电磁铁直接连接到阀体的活动部件，电磁铁通电时，活动部件直接受到磁力的作用，使阀体打开或关闭。
间接工作的三通电磁阀是通过电磁铁作用于阀体的控制部件，控制部件通过机械传动作用于阀体的活动部件，从而使阀体打开或关闭。
三通电磁阀在工业控制系统中有广泛的应用。
它可以用来控制流体的通断，也可以用来控制流体的流量。
在液压系统中，三通电磁阀可以用来控制液压油的流向，实现液压缸的正反转。
在气动系统中，
三通电磁阀可以用来控制气体的通断，实现气动执行器的动作。
在自动化生产线中，三通电磁阀可以用来控制各种工艺流体的控制，实现自动化生产的要求。
除了直接的通断控制，三通电磁阀还可以通过调节阀体的开度来控制流体的流量。
通过改变电磁铁的电流大小，可以改变阀体的开度，从而控制流体的流量。
这种方式通常适用于需要精确控制流量的场合，如化工过程中的流量控制。
三通电磁阀是一种常用的控制阀门，通过电磁力的作用来控制流体的通断或流量。
它的工作原理是基于电磁铁的工作原理，通过电磁铁的控制来使阀体的运动，从而实现流体的控制。
在工业控制系统中有广泛的应用，可以用来控制流体的通断和流量，实现自动化生产的要求。
