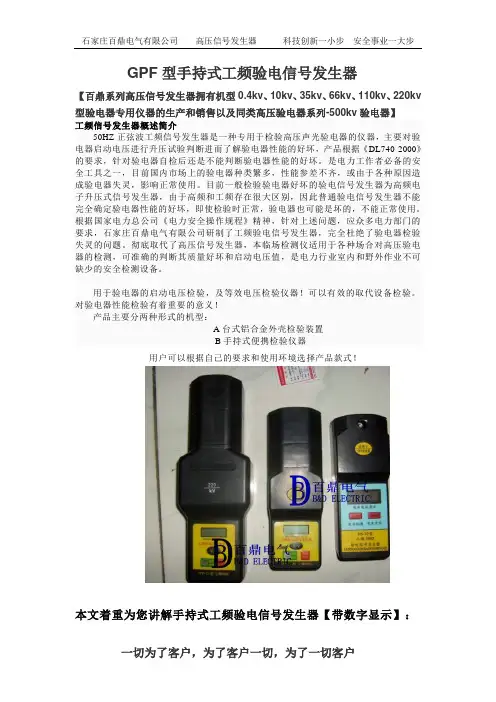

GPF型手持式工频验电信号发生器【百鼎系列高压信号发生器拥有机型0.4kv、10kv、35kv、66kv、110kv、220kv 型验电器专用仪器的生产和销售以及同类高压验电器系列-500kv验电器】工频信号发生器概述简介50HZ正弦波工频信号发生器是一种专用于检验高压声光验电器的仪器，主要对验电器启动电压进行升压试验判断进而了解验电器性能的好坏，产品根据《DL740-2000》的要求，针对验电器自检后还是不能判断验电器性能的好坏。
是电力工作者必备的安全工具之一，目前国内市场上的验电器种类繁多，性能参差不齐，或由于各种原因造成验电器失灵，影响正常使用。
目前一般检验验电器好坏的验电信号发生器为高频电子升压式信号发生器，由于高频和工频存在很大区别，因此普通验电信号发生器不能完全确定验电器性能的好坏，即使检验时正常，验电器也可能是坏的，不能正常使用。
根据国家电力总公司《电力安全操作规程》精神，针对上述问题，应众多电力部门的要求，石家庄百鼎电气有限公司研制了工频验电信号发生器，完全杜绝了验电器检验失灵的问题。
彻底取代了高压信号发生器，本临场检测仪适用于各种场合对高压验电器的检测，可准确的判断其质量好坏和启动电压值，是电力行业室内和野外作业不可缺少的安全检测设备。
用于验电器的启动电压检验，及等效电压检验仪器！可以有效的取代设备检验。
对验电器性能检验有着重要的意义！产品主要分两种形式的机型：A台式铝合金外壳检验装置B手持式便携检验仪器用户可以根据自己的要求和使用环境选择产品款式！本文着重为您讲解手持式工频验电信号发生器【带数字显示】：GPF系列工频验电信号发生器是石家庄百鼎电气有限公司首创DF信号发生器的基础上最新研制的高科技产品。
本系列产品能可靠替代验电器在有电设备上进行试验。
从根本上解决了在全部停电场合，验电器无法验证的安全隐患。
GPF系列工频验电信号发生器采用微电脑电子技术，输出50HZ纯正弦波验电信号且输出信号能量稳定、动态功耗低、结构轻巧是作业人员理想的防身产品。
工频高压验电信号发生器
FS系列直流高压发生器一、产品概述：华胜FS系列直流高压发生器采用中高频整流滤波技术，解决了普通中低频高压发生装置波纹系数较大，波形不平稳的缺点。
该系列产品符合国家新颁布电力行业标准《直流高压发生器通用技术条件DL/T 848.1—2004》的要求，广泛用于电气设备直流耐压试验和泄漏电流试验，并且特别设置了测试氧化锌避雷器1mA下的电压U1mA及0.75U1mA下的泄漏电流功能。
二、产品优点1、机箱采用铝合金机箱，立轻巧方便。
2、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
3、采用电压大反馈，输出电压稳定度高，纹波系数≤±1%。
4、全量程平滑调压，电压调节细度好。
5、手动升压，电压调节分辨率高，从零启动。
如不在零位合闸，不启动。
保证人生安全。
6、0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1%读数±0.2kV）。
7、过压保护采用拔码设定，一目了然，误差±1%。
8、倍压采用新型材料，轻巧、坚固。
外表涂特种绝缘材料，电气性能好，防潮能力强。
9、保护功能：具备高压过压（硬件保护）、低压过压、低压过流保护、断电、零位、超温、放电保护等多重保护功能。
10、在非正常工作状态时，保护装置自动切断高压输出。
11、折叠式撑脚，直径面积大，稳定性能好。
200KV以上。
三、工作原理四、技术指标规格技术参数40/4 60/2 60/5 120/2 120/3 120/5 200/2 200/3 200/5 300/2 300/5 额定电压（KV）40 60 60 120 120 120 200 200 200 300 300 额定电流（mA） 4 2 5 2 3 5 2 3 5 2 5 额定功率（W）160 120 300 240 360 600 400 600 1000 600 1500 电压测量精度数显表±（1.0 %读数±0.2KV）电流测量精度数显表±（1.0 %读数±2）波纹系数≤0.5％电压稳定度随机波动，电源电压变化±10%时≤1％过载能力空载电压可超出额定电压10％使用十分钟最大充电电流为1.5倍额定电流电源单相交流50赫兹220伏±10％工作方式间断使用一次连续时间最长为30分钟工作环境温度：-10～40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力被试品电容量无限制可用1.5倍的额定电流充电结构特点环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点高精度0.75U DC--1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验过压保护采用拨码设置，一目了然立卧两用型国际标准机箱,现场更方便五、故障检查及处理现象原因处理1 电源开关接通后绿灯不亮 1．电源线开路2．电源保险丝熔断更换电源线更换保险丝2 按红色按钮红灯不亮调压电位器未回零电位器回零3 按红色按钮红灯亮，一升压红灯灭，绿灯亮高压输出端搭地试品短路检查输出电缆检查被试品4 升压过程中红灯灭，绿灯亮试品放电或击穿过压或过流保护动作检查被试品重新设置整定值若按以上方法还不能排除故障，请与厂家联系。
基于高效高质验电的多功能验电器的研发及应用
／２０２４ ０３基金项目：广东电网有限责任公司职工创新项目“配网多功能新型验电器”（０３１４００ＫＺ２３０７００３１）。
基于高效高质验电的多功能验电器的研发及应用李灵勇（广东电网有限责任公司梅州供电局）摘 要：验电器主要用来检测架空线路、电缆线路以及用电设备是否存在电压，是专用电力安全工具。
近几年电力行业呈现蓬勃发展的态势，验电器需求量明显增加，改进提升验电器性能成为重要课题。
聚焦传统验电器使用中存在的电源点校验难、提示音提示不理想、无电量显示、声光检验不足等问题，设计一种多功能新型验电器十分必要。
本文主要围绕多功能验电器研发及应用问题展开探讨，明确多功能验电器的高效高质验电优势。
关键词：验电器；多功能；电压检查；设计０ 引言《中国南方电网有限责任公司电力安全工作规程》明确指出，要规范使用验电器，在验电前先验证验电器性能情况，然后在停电设备上进行验电。
而目前电网企业生产所使用的验电器多为声光验电器，与电力安全工作规程关于验电要求方面存在一定矛盾，也增加了电力作业人员验电时的人身威胁，影响验电时的作业的可靠性。
设计多功能新型验电器，服务于高效高质验电，筑牢安全生产防线是当务之急。
１ 验电器应用介绍验电器是一种用来检查电压线路和电力设备是否带电的工具，是电力系统及工矿企业用电作业必备的安全工具，常用于检测０ １～５００ｋＶ线路或设备是否带有运行工频电压，以确保在停电检修时工作人员的人身安全［１］。
验电器上部是一金属板或金属球，它和金属杆相连接，金属杆穿过橡皮塞，其下端挂两片极薄的金属箔，封装在玻璃瓶内。
工作状态下，当被检验物体接触验电器顶端的导体时，自身所带的电荷会传到玻璃钟罩内的箔片上。
由于同种电荷相互排斥，箔片将自动分开，形成一定角度，工作人员可以根据两箔片的角度大小来估计物体带电量的大小。
验电器主要分低压验电器和高压验电器两类。
其中低压验电器用来检验对地电压在２５０Ｖ及以下的低压电气设备，主要由工作触头、降压电阻、氖泡、弹簧等部件组成。
标准信号发生器
标准信号发生器标准信号发生器是一种用来产生各种标准信号的仪器，它在电子、通信、无线电、自动控制等领域都有着广泛的应用。
它能够产生各种频率、幅度、相位、波形等参数的信号，是电子测试、仪器校准、通信系统调试等工作中不可或缺的设备。
一、工作原理。
标准信号发生器的工作原理主要是利用振荡器产生基本信号波形，然后通过频率、幅度、相位调制等电路对基本信号进行调制，最终输出所需的标准信号。
在振荡器中，常用的振荡器有RC振荡器、LC振荡器、晶体振荡器等，它们能够产生稳定的基本信号波形。
而在调制电路中，通过对基本信号进行调制，可以得到各种不同参数的标准信号。
二、主要特点。
1. 高稳定性，标准信号发生器通常采用高稳定性的振荡器和调制电路，能够产生稳定、准确的标准信号。
2. 宽频率范围，标准信号发生器能够覆盖从几赫兹到数千兆赫的频率范围，适用于不同频率下的测试和校准。
3. 多种波形输出，标准信号发生器可以输出正弦波、方波、三角波等多种波形，满足不同测试需求。
4. 灵活性强，标准信号发生器通常具有丰富的调制功能，可以实现频率调制、幅度调制、相位调制等功能。
5. 易操作性，现代的标准信号发生器通常采用数字化控制，操作简便，功能丰富。
三、应用领域。
1. 电子测试，在电子产品的研发、生产过程中，需要对各种电路、器件进行测试，标准信号发生器可以提供标准的测试信号，用于测试电路的性能、参数等。
2. 仪器校准，各种仪器设备在使用前需要进行校准，标准信号发生器可以提供标准的校准信号，用于仪器的校准工作。
3. 通信系统调试，在通信系统的建设和维护中，需要对各种设备进行调试和测试，标准信号发生器可以提供符合标准的测试信号，用于通信系统的调试工作。
4. 无线电领域，在无线电通信、雷达、导航等领域，需要对各种无线电设备进行测试和校准，标准信号发生器可以提供各种标准的无线电信号。
四、发展趋势。
随着科学技术的不断发展，标准信号发生器也在不断更新换代，主要体现在以下几个方面：1. 高频率、宽带化，随着通信技术的发展，对于高频率、宽带的需求越来越大，标准信号发生器也在不断提高工作频率和带宽。

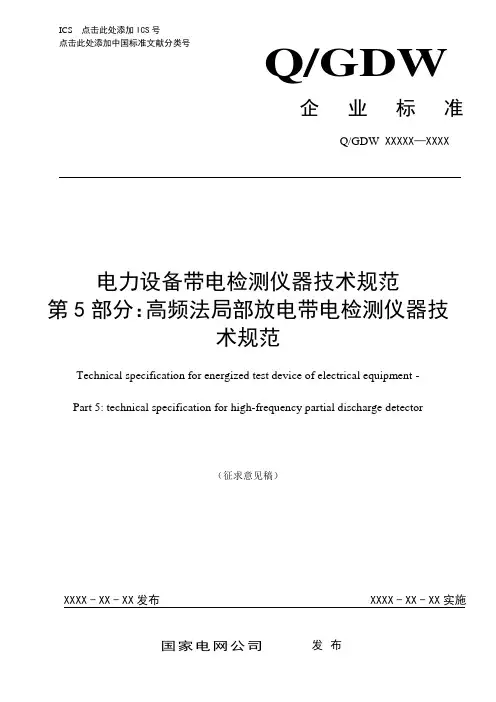

电力设备带电检测仪器技术规范 第5部分：高频法局部放电带电检测仪器技术规范(征求意见稿)-20140731
ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/GDW企业标准Q/GDW XXXXX—XXXX电力设备带电检测仪器技术规范第5部分：高频法局部放电带电检测仪器技术规范Technical specification for energized test device of electrical equipment -Part 5: technical specification for high-frequency partial discharge detector（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 检测原理 (2)5 高频法局部放电带电检测仪结构组成 (2)6 产品分类与型号 (2)7 技术要求 (3)8 试验项目及要求 (4)9 检验规则 (7)10 标志、包装、运输、贮存 (9)前言高频法局部放电带电检测仪器一般用于对电力设备进行局部放电高频带电检测。
为了规范此类仪器的相关技术指标，特制定本标准。
本标准对所使用的高频法局部放电带电检测仪的技术条件、试验项目以及试验方法进行了详细规定。
本标准由国家电网公司运维检修部提出并解释。
本标准由国家电网公司科技部归口。
本标准起草单位：本标准主要起草人：本标准首次发布。
本标准在执行过程中的意见或建议反馈至国家电网公司科技部。
高频法局部放电带电检测仪器技术规范1 范围本标准规定了高频法局部放电带电检测仪器的技术要求、试验项目、调试、验收、标志、包装、运输、贮存、试验方法等。
本标准适用于高频法局部放电带电检测仪器的设计、生产、采购和检验。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6593 电子测量仪器质量检验规则GB/T 7354 局部放电测量DL/T 417 电力设备局部放电现场测量导则Q/GDW XXXX 电力设备带电检测仪器技术规范第1部分：带电检测仪器通用技术规范3 术语和定义下列术语和定义适用于本文件。

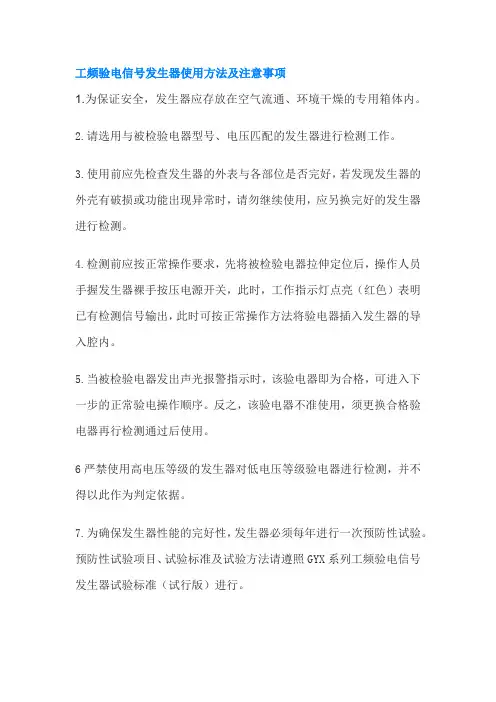

工频验电信号发生器使用方法及注意事项
