高中物理-变压器练习题附答案
高中物理－变压器练习题附答案
一、单选题
1．远距离输电线路简化如图所示，电厂输送电功率不变，变压器均为理想变压器，图中标示了电压和电流，其中输电线总电阻为R，则 （ ）
A．22UIR
B．输电线损失的电功率为22UR
C．提高输送电压U2，则输电线电流I2增大
D．电厂输送电功率为U2I2
2．图甲是某燃气炉点火装置的原理图。转换器将直流电压转换为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为1n、2n，原线圈中接交流电压表。当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。以下判断正确的是（ ）
A．电压表的示数等于5V
B．实现点火的条件是21nn>1000
C．变压器原线圈中电压的瞬时值表达式为5sin10Vut
D．t=0.2s时穿过副线圈的磁通量变化率最小
3．如图为远距离输电示意图，发电机的输出电压和输电线的电阻、理想变压器匝数均不变，且n1∶n2=n4∶n3。当用户用电器的总电阻减小时（ ）
A．U1∶U2=U3∶U4
B．用户的电压U4增大
C．用户消耗的功率等于发电机的输出功率
D．输电线上损失的功率增大
4．如图甲所示的电路中，理想压器原、副线圈匝数比为10∶1，A、V均为理想电表，R是光敏电阻（其阻值随光强增大而减小）、L是理想线圈、D是灯泡，原线圈接入如图乙所示的正弦交流电，下列说法正确的是（ ）
A．电压表的示数为222V
B．原、副线圈的电流都是正弦交流电，且能同时达到各自的最大值
C．当光照增强时，电流表A的示数变小
D．光照不变，若用一根导线来代替线圈L则灯D将变亮
5．某发电厂原来用11kV的交流电压输电，后来改用升压变压器将电压升高到330kV输电。若输电的电功率都是P，输电线路的电阻为R，则下列说法中正确的是（ ）
A．根据公式UIR，提高电压后输电线上的电流增为原米的30倍
B．根据公式UPR，提高电压后输电线路上的电压不变
C．根据公式2UPR，提高电压后输电线上的功率损耗增大为原来的900倍
D．根据公式2PIR，提高电压后输电线上的功率损耗减少为原来的1900
6．如图所示，理想变压器原线圈两端接稳定的交流电压，副线圈接有三个阻值相同的电阻，电流表为理想电流表。开关S断开时，电流表的示数为I，则在开关S闭合后，电流表的示数为（ ）
A．32I B．43I C．54I D．65I
7．我国能源分布很不均匀，远距离大容量输电有着特别重要的意义。远距离高压交流输电的示意图如图所示，变压器均为理想变压器，发电机的输出功率P1= 1750kW，发电机的输出电压U1= 350V，通过升压变压器升高电压后向远处输电，输电线的总电阻r = 16Ω。若输电线上损失的功率ΔP = 40kW，则下列说法正确的是（ ）
A．输电线上输送的电流为500A
B．升压变压器原、副线圈的匝数比n1：n2= 1：10
C．降压变压器原线圈两端的电压为34200V
D．输电线上损失的电压为35000V
8．如图，a、b接在电压有效值不变的正弦交流电源上，T为理想变压器，1R、2R、3R为三个相同的定值电阻。S闭合时，三个电阻消耗的电功率相等。S断开后，1R消耗的电功率1P与2R消耗的电功率2P之比12:PP为（ ）
A．1:1 B．1:2 C．1:4 D．2:1
9．如图所示，一理想变压器原、副线圈匝数比为4：1，原线圈与一理想交流电流表串联后，接入一正弦交流电源（电压的有效值不变）；副线圈电路中定值电阻的阻值为5Ω，当电阻箱的阻值为25Ω时，理想电压表示数为5.0V；现将电阻箱的阻值调为5Ω，此时（ ）
A．电压表的示数为4.5V
B．电流表的示数为0.6A
C．原线圈的输入功率为2.4W
D．原线圈的输入功率为3.6W
10．如图所示，绕制变压器时，某人误将两个线圈绕在变压器铁芯的左右两个臂上，当通以交变电时，两个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂。已知线圈1、2的匝数之比N1∶N2=2∶1。在不接负载的情况下（ ）
①当线圈1输入电压220V时，线圈2输出的电压为110V
②当线圈1输入电压220V时，线圈2输出电压为55V
③当线圈2输入电压110V时，线圈1输出电压为220V
④当线圈2输入电压110V时，线圈1输出电压为110V
A．①③ B．②④ C．①④ D．②③
二、多选题
11．理想变压器原线圈串接电流表A1连接在电压有效值不变的交流电源上，变压器副线圈连接的电路如图所示，各电表均为理想电表。滑动变阻器滑片P下滑过程中，下列说法正确的是（ ）
A．电压表V示数变大 B．电流表A1示数变大
C．电流表A2示数变大 D．电阻R1消耗的电功率减小
12．图甲是某燃气炉点火装置的原理图，转换器将直流电压转换为图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为12nn、，图中电压表为理想交流电压表。当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体．以下判断正确的是（ ）
A．电压表的示数为5V
B．图示交变电流的变化规律是5sin500πt(V)u
C．燃气炉实现点火的条件211000nn
D．在3210st时副线圈中的磁通量变化率最大
13．某村庄通过如图所示的降压变压器给用户供电，变压器输入电压是市电网的电压，不会有很大的波动，但变压器到村庄的距离较远，输电线的电阻不可忽略，其电阻用定值电阻0R表示，图中R表示后面并联的用户用电器的总电阻。当用户用电器增多时，下列说法正确的是（ ）
A．用电器两端的电压保持不变
B．电压表V2的示数保持不变
C．电流变A1的示数减小、电流表A2的示数增大
D．变压器的输入功率增大
14．图乙是降压变压器，图甲给用户供电的电路示意图，R0表示输电线的总电阻，假设用户端为纯电阻用电器，总电阻为R。若变压器视为理想变压器、输入电压恒定，电表视为理想电表，当用户使用的用电器减少时，则（ ）
A．用户总电阻R减少 B．电流表A1示数减小
C．用电器R两端电压升高 D．电压表V2示数增大
15．如图甲所示，一个理想变压器原、副线圈的匝数比为12:6:1nn，副线圈两端接三条支路，每条支路上都接有一只灯泡，电路中L为电感线圈、C为电容器、R为定值电阻.当原线圈两端接有如图乙所示的交变电流时，三只灯泡都能发光，如果加在原线圈两端的交变电流的最大值保持不变，而将其频率变为原来的2倍，则对于交变电流的频率改变之后与改变前相比，下列说法中正确的是（ ）
A．副线圈两端电压的有效值均为216V B．灯泡Ⅰ变亮
C．灯泡Ⅱ变暗 D．灯泡Ⅲ变亮
16．如图所示，一自耦变压器（可以看成理想变压器）在初级线睏加一有效值恒定的正弦式交变电压，副线图接入电阻为0R和R的定值电阻，开始时，副线圈中开关S处于闭合状态，图中电表均为理想电表，则下列说法正确的是（ ）
A．只将P顺时针转动，2V读数变小，1A读数变大
B．只将P顺时针转动，2A读数变小，原线图输入功率减小
C．只将S断开，2V、3V、2A读数均为零
D．只将S断开，2V、3V读数不为零，2A读数为零
17．如图甲所示为通过发电机线圈的磁通量随时间变化的关系图像，线圈共有200匝，电阻忽略不计，将其产生的电压接在图乙中a、b两端。图乙中理想变压器原、副线圈匝数比为1：2，原、副线圈接有阻值分别为02R、1144R的定值电阻。则（ ）
A．a、b两端所接电压瞬时值表达式为3802cos(100)Vut
B．t=0.025s时，发电机线圈中感应电动势达到最大值
C．通过副线圈的电流有效值为20A
D．理想变压器的输入功率为3600W
18．如图甲所示，理想变压器、副线圈的匝数比55：9，原线圈与一理想电流表串联，副线圈与一理想二极管和一灯泡串联，变压器的原线圈中输入如图乙所示的交变电压，副线圈电路中额定功率为9W的灯泡恰好正常发光．则（ ）
A．灯泡的额定电压为36V
B．灯泡正常发光时的电阻为72Ω
C．电流表的示数约为0.04A D．通过灯泡电流的频率为50Hz
19．如图所示为远距离输电示意图，升压变压器原、副线圈匝数分别为12nn、，降压变压器原、副线圈匝数分别为34nn、，输电线上的电阻等效为R线，输电线上的损失的电压为U，发电站输出的电压恒定。则下列说法中正确的是（ ）
A．如果只增加用户用电器数量，U将保持不变
B．如果只增加输电线电阻R线，用户用电功率将减小
C．如果只增加2n，输电线上损失的功率将减小
D．如果只增加4n，发电机的输出功率将增大
20．某兴趣小组利用电磁感应知识，自制一个风力发电机。发电机与一理想变压器相连，变压器原、副线圈匝数分别为500匝和1000匝，装置示意图如图甲所示。在某一恒定风力作用下，风叶带动与其固定在一起的磁铁转动，变压器原线圈两端电压随时间变化的关系图像如图乙所示。现将滑片P往下移动到某一位置后，风叶的转速随之变为原来的45。已知发电机内阻可忽略，所有电表均为理想交流电表，则（ ）
A．电流表A的读数变小
B．电压表V2的读数变为160V
C．发电机的输出功率变为原来的1625
D．磁铁受到线圈L的阻碍增大，所以磁铁转速变小
三、解答题
21．
发电站要修建在靠近这些天然资源的地方，通过高压输送线路把电能输送到远方。如果某发电站将U＝6000V的电压直接加在高压输送线路的输入端向远方供电，输送的电功率为P＝800kW。则此时安装在高压输送线路的入端和终端的电能表一昼夜读数就相差ΔE=9600kW·h。（1 kW·h=3.6×106 J）
人教版高中物理练习题(附答案)
高考物理考点必背手册配套练习·第一练
第一章运动的描述匀变速直线运动
1.牙买加选手博尔特是一公认的世界飞人，在男子100m决赛和男子200m决赛中分别以
9.69s和19.30s的成绩破两项世界纪录，获得两枚金牌.关于他在这两次决赛中的运动情况，
下列说法正确的是（）
A．200m决赛中的位移是100m决赛的两倍
B．200m决赛中的平均速度约为10.36m/s
C．100m决赛中的平均速度约为10.32m/s
D．100m决赛中的最大速度约为20.64m/s
2.关于速度和加速度的关系，下列说法中正确的是（）
A．物体加速度的方向为正方向时，则速度一定增加
B．物体的速度变化越快，则加速度就越大
C．物体加速度的方向保持不变，则速度方向也保持不变
D．物体加速度的大小不断变小，则速度大小也不断变小
3.一辆汽车以10m/s的速度沿平直公路匀速前进，因遇障碍物而须立即刹车，以2m/s2的加
速度做匀减速直线运动，则经过6s汽车的位移是()
A．24mB．25mC．26mD．30m
4.如图所示，一小球从A点由静止开始沿斜面做匀变速直线运动，若到达B点时速度为v，
到达C点时速度为2v，则AB:BC等于（）
A．1∶1B．1∶2C．1∶3D．1∶4
5．质点做直线运动的v-t图像如图所示，规定向右为正方向，则该质点在前8s内平均速度
的大小和方向分别为()
A.0.25m/s向右B.0.25m/s向左C.1m/s向右D.1m/s向左6.甲、乙两汽车在一平直公路上同向行驶．在t＝0到t＝t1的时间内，它们的v-t图像如图所
示．在这段时间内()
A．汽车甲的平均速度比乙的大
B．汽车乙的平均速度等于12
2vv
C．甲、乙两汽车的位移相同
D．汽车甲的加速度大小逐渐减小，汽车乙的加速度大小逐渐增大
7.甲、乙两物体分别从10m和20m高处同时自由落下，不计空气阻力，下面描述正确的是
（）
A．落地时甲的速度是乙的1
2
B．落地的时间甲是乙的2倍
C．下落1s时甲的速度与乙的速度相同
初中物理__欧姆定律练习题附答案
《欧姆定律》练习题
一、选择题
1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ）
A、采用序号1与2对比，是研究电阻大小是否与长度有关
B、采用序号1与3对比，是研究电阻大小是否与长度有关
C、采用序号2与4对比，是研究电阻大小是否与材料有关
D、采用序号3与4对比，是研究电阻大小是否与横截面积有关
2.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ ）
A、L1和L2都变亮 B、L1和L2都变暗
C、L1变亮，L2变暗 D、L1变暗，L2不变
第2题 第4题
3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（ ）
A.干路电流为3A B.L1的电阻小于L2的电阻
C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同
4.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（ ）
A、小灯泡两端的电压为3V B、小灯泡两端的电压为1.5V
C、向右移动滑片P，电流表压数变小 D、向右移动滑片P，电流表示数变大
第5题 第6题
5.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ）

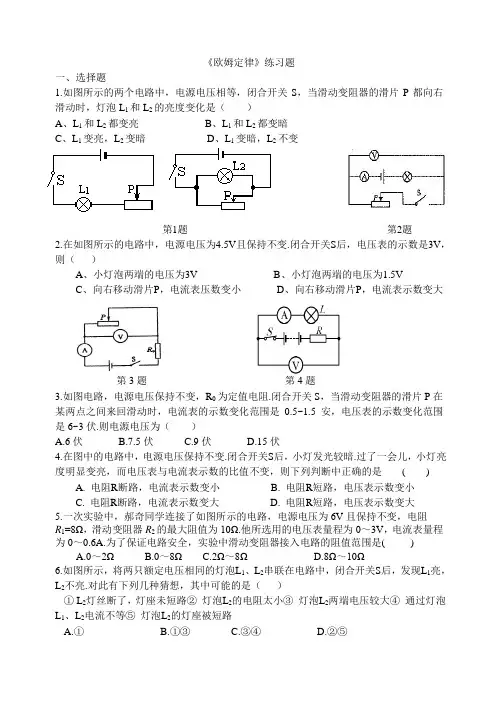

初中物理__欧姆定律练习题附答案 2
《欧姆定律》练习题
一、选择题
1.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ ）
A、L1和L2都变亮 B、L1和L2都变暗
C、L1变亮，L2变暗 D、L1变暗，L2不变
第1题 第2题
2.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（ ）
A、小灯泡两端的电压为3V B、小灯泡两端的电压为1.5V
C、向右移动滑片P，电流表压数变小 D、向右移动滑片P，电流表示数变大
第3题 第4题
3.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ）
A.6伏 B.7.5伏 C.9伏 D.15伏
4.在图中的电路中，电源电压保持不变.闭合开关S后，小灯发光较暗.过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是 ( )
A. 电阻R断路，电流表示数变小 B. 电阻R短路，电压表示数变小
C. 电阻R断路，电流表示数变大 D. 电阻R短路，电压表示数变大
5.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )

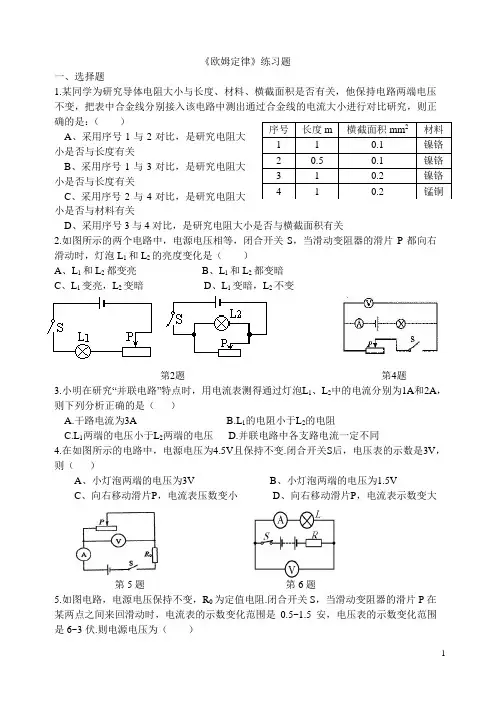

初中物理__欧姆定律练习题附答案 3
1 《欧姆定律》练习题
一、选择题
1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ）
A、采用序号1与2对比，是研究电阻大小是否与长度有关
B、采用序号1与3对比，是研究电阻大小是否与长度有关
C、采用序号2与4对比，是研究电阻大小是否与材料有关
D、采用序号3与4对比，是研究电阻大小是否与横截面积有关
2.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ ）
A、L1和L2都变亮 B、L1和L2都变暗
C、L1变亮，L2变暗 D、L1变暗，L2不变
第2题 第4题
3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（ ）
A.干路电流为3A B.L1的电阻小于L2的电阻
C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同
4.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（ ）
A、小灯泡两端的电压为3V B、小灯泡两端的电压为1.5V
C、向右移动滑片P，电流表压数变小 D、向右移动滑片P，电流表示数变大
第5题 第6题
5.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ） 序号
高中物理--变压器练习题
- 1 - 高中物理--变压器练习题
一、不定项选择题
1.一个正常工作的理想变压器的原、副线圈中,下列的哪个物理量一定相等
( )
A.交变电流的电压 B.交变电流的电流
C.输入和输出的电功率 D.没有物理量相等
【解析】选C。变压器可以改变原、副线圈中的电压和电流,因此原、副线圈中的电压和电流一般是不相同的,所以A、B错;由于理想变压器不消耗能量,故原线圈输入功率等于副线圈输出功率,C对D错。
2.如图所示,理想变压器原、副线圈的匝数比为n1∶n2=4∶1,当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时,电流表A1的示数是12 mA,则电流表A2的示数为 ( )
A.3 mA B.0
C.48 mA D.与负载R的值有关
【解析】选B。本题考查了变压器的工作原理,关键要清楚交变电流能通过变压器,而恒定电流不能通过变压器。导体棒向左匀速切割磁感线时,在线圈n1中通过的是恒定电流,不能引起穿过线圈n2的磁通量变化,在副线圈n2上无感应电动势出现,所以A2中无电流通过。
3.如图所示,理想变压器原、副线圈回路中的输电线的电阻忽略不计。当S闭合时
( )
A.电流表A1的读数变大,电流表A2的读数变小
B.电流表A1的读数变大,电流表A2的读数变大
C.电流表A1的读数变小,电流表A2的读数变小
D.电流表A1的读数变小,电流表A2的读数变大
【解析】选B。当S闭合后,变压器副线圈中的输电回路的电阻减小,而输出电压不变。由I2=得I2增大,即电流表A2的读数增大,即输出功率变大。由U1I1=U2I2可知,I1变大,即电流表A1的读数也增大,选项B正确。 - 2 - 【补偿训练】
如图,一理想变压器原、副线圈的匝数比为1∶2;副线圈电路中接有灯泡,灯泡的额定电压为220V,额定功率为22W;原线圈电路中接有电压表和电流表。现闭合开关,灯泡正常发光。若用U和I分别表示此时电压表和电流表的读数,则( )
2018高考物理一轮备考变压器专题练习题(附解析)
2018高考物理一轮备考变压器专题练习题（附解析）
变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯(磁芯)。查字典物理网整理了高考物理一轮备考变压器专题练习题，请考生认真做题，提高自己。
1.(2014年广州模拟)远距离输电的示意图，下列说法正确的是()
A.a是升压变压器，b是降压变压器
B.a是降压变压器，b是升压变压器
C.a的输出电压等于b的输入电压
D.a的输出电压等于输电线上损失的电压
【答案】A
【解析】远距离输电先升压，再降压，选项A正确，B错误;由于输电线有电压损失，故a的输出电压等于b的输入电压与损失的电压之和，选项C、D均错误.
2.(2015年广东七校联考)理想变压器原、副线圈的匝数比为10∶1 ，原线圈输入的交流电如图乙所示，电阻R=22 ，则()
A.交流电的频率为100 Hz
B.t=0.005 s时电压表的读数为22V
C.t=0.01 s时电流表读数为1 A
D.该变压器原线圈的输入功率为22 W
【答案】D
【解析】由图象知交流电的周期为T=0.02 s，频率为f= 50H，故A错误;电压表的读数为电压的有效值，原线圈的电压有效值为220 V，根据电压与匝数成正比可知，副线圈的电压有效值为22 V，所以电压表的读数为22 V，故B错误;副线圈的电阻为22 ，所以副线圈的电流为I==1 A，电流与匝数成反比，原线圈的电流为 A，电流表的读数为电流的有效值，所以电流表读数为0.1 A，故C错误;副线圈消耗的功率P=UI=221=22 W，输入功率等于输出功率，故D正确;故选D.
3.在某交流电路中，有一正在工作的变压器，原、副线圈匝数分别为n1=600、n2=120，电源电压U1=220 V，原线圈中串联一个0.2 A的保险丝，为保证保险丝不被烧毁，则()
A.负载功率可以超过44 W
B.副线圈电流的最大值不能超过1 A
高一物理万有引力练习题附答案
高一物理万有引力练习题
1.启动卫星的发动机使其速度增大，待它运动到距离地面的高度必原来大的位置，再定位使它绕地球做匀速圆周运动，成为另一轨道上的卫星，该卫星后一轨道与前一轨道相比（C）
A.速度增大 B.加速度增大 C.周期增大 D.机械能变小
2.如图所示，质量为m的飞行器在绕地球的轨道上运行，半径为1r，要进入半径为2r的更高的圆轨道Ⅱ，必须先加速进入一个椭圆轨道Ⅲ，然后再进入圆轨道Ⅱ。已知飞行器在圆轨道Ⅱ上运动速度大小为v，在A点时通过发动机向后喷出一定质量气体使飞行器速度增加到v'进入椭圆轨道Ⅲ，设喷出的气体的速度为u，求：
(1)飞行器在轨道Ⅰ上的速度1v及轨道Ⅰ处的重力加速度.
(2)飞行器喷出气体的质量.
解：（1）轨道Ⅰ上，飞行器所受万有引力提供向心力，设地球质量为M，则有
12121rvmrMmG
①
解得
11rGMv
②
同理在轨道Ⅱ上
2rGMv
③
由②、③可得vrrv121 ④
在轨道Ⅰ上重力加速度为g，则有
gmrMmG21 ⑤
由③、⑤可得 2212vrrg ⑥
（2）设喷出气体质量为m，由动量守恒得
umvmmmv)(1 ⑦ BA1r2r 解得：muvvrrvm12 ⑧
3.宇宙中某星体每隔4.4×10-4 s就向地球发出一次电磁波脉冲．有人曾经乐观地认为，这是外星人向我们地球人发出的联络信号，而天文学家否定了这种观点，认为该星体上有一个能连续发出电磁波的发射源，由于星体围绕自转轴高速旋转，才使得地球上接收到的电磁波是不连续的．试估算该星体的最小密度．（结果保留两位有效数字）
初中物理电学练习题(附答案)
精品
-可编辑- 电功率经典练习题
1.一台电动机正常工作时线圈两端电压为380V，线圈电阻为2Ω，线圈中电流为10A，这台电动机正常工作1s消耗的电能为W和产生的热量为Q分别为A
A.3800J、200J . B.3800J、3800J C.72200J、200J D.72200J、3800J
2.一个标有“6V 3W”的灯泡，欲接到9V的电源上能正常发光，应给它C
A.串联一个3Ω的电阻 B.并联一个3Ω的电阻
C.串联一个6Ω的电阻 D.并联一个6Ω的电阻
3.一只标有“6V 1.5W”的灯泡L1和另一只“6V 3W”的灯泡L2串联后接在电源上，通电后有一只灯泡正常发光，另一只灯泡较暗，其中能正常发光的是灯泡
L1
，此时电路中的电流是 0.25 A，电源电压是 9 V。
4. 图所示电路，电源中电源两端的电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向右滑动的过程中,下列说法正确的是 C
A．电流表A1的示数变小
B．电流表A2的示数变大
C．电压表V的示数不变
D．小灯泡L的亮度变暗
5．如图所示电路，电源电压保持不变，L是标有“6V 3W”的小灯泡，R是滑动变阻器。闭合开关S3，断开开关S1、S2，滑片P位于中点时，灯泡L恰好正常发光，电压表V的示数为U1；当S1、S2都闭合，滑片P滑至b端时，电流表示数为1.5A，电压表V的示数为U2；U1:U2=1:2，下列选项正确的是B
A．滑动变阻器的变化范围是0~12Ω
B．滑动变阻器的变化范围是0~24Ω
C．当S1、S2 、S3都闭合，滑片P位于a端时，灯泡L仍能正常工作
P
A S1 R1
a b V S2 L
R S3 精品
-可编辑- 6．小敏同学在做电学实验时按照如图7所示的电路将电学器材连接，她使用的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W。滑动变阻器R0的最大阻值为20Ω，允许通过的最大电流为0.5A。将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是 B
高中物理磁场练习题及答案
1
O x y
V0 a
b 《磁场》单元练习
一．选择题：每小题给出的四个选项中，每小题有一个选项、或多个选项正确。
1、如图所示，两根垂直纸面、平行且固定放置的直导线M和N，通有同向等值电流；沿纸面与直导线M、N等距放置的另一根可自由移动的通电导线ab，则通电导线ab在安培力作用下运动的情况是
A.沿纸面逆时针转动
B.沿纸面顺时针转动
C.a端转向纸外，b端转向纸里
D.a端转向纸里，b端转向纸外
2、一电子在匀强磁场中，以一固定的正电荷为圆心，在圆形轨道上运动，磁场方向垂直于它的运动平面，电场力恰是磁场力的三倍.设电子电量为e，质量为m，磁感强度为B，那么电子运动的可能角速度应当是
3、空间存在竖直向下的匀强电场和水平方向（垂直纸面向里）的匀强磁场，如图所示，已知一离子在电场力和洛仑兹力共同作用下，从静止开始自A点沿曲线ACB运动，到达B点时速度为零，C为运动的最低点.不计重力，则
A.该离子带负电
B.A、B两点位于同一高度
C.C点时离子速度最大
D.离子到达B点后，将沿原曲线返回A点
4、一带电粒子以一定速度垂直射入匀强磁场中，则不受磁场影响的物理量是：
A、速度 B、加速度 C、动量 D、动能
5、MN板两侧都是磁感强度为B的匀强磁场，方向如图，带电粒子（不计重力）从a位置以垂直B方向的速度V开始运动，依次通过小孔b、c、d，已知ab = bc = cd，粒子从a运动到d的时间为t，则粒子的荷质比为：
A、tB B、tB34 C、2tB D、tB3 M N a b c d V B
B
2 6、带电粒子（不计重力）以初速度V0从a点进入匀强磁场，如图。运动中经过b点，oa=ob。若撤去磁场加一个与y轴平行的匀强电场，仍以V0从a点进入电场，粒子仍能通过b点，那么电场强度E与磁感强度B之比E/B为：
高中语文文言文练习题 附答案
精心整理 （12分，每小题3分）
阅读下面的文言文，完成11—14题。
羊欣，字敬元，泰山南城人也。曾祖忱，晋徐州刺史。祖权，黄门郎。父不疑，桂阳太守。欣少靖默，无竞于人，美言笑，善容止。泛览经籍，尤长隶书。不疑初为乌程令，欣时年十二，时王献之为吴兴太守，甚知爱之。献之尝夏月入县，欣着新绢裙昼寝，献之书裙数幅而去。欣本工书，因此弥善。起家辅国参军，府解还家。隆安中，朝廷渐乱，欣优游私门，不复进仕。会稽王世子元显每使欣书，常辞不奉命，元显怒，乃以为其后军府舍人。此职本用寒人，欣意貌恬然，不以高卑见色，论者称焉。欣尝诣领军将军谢混，混拂席改服，然后见之。时混族子灵运在坐，退告族兄瞻曰：“望蔡见羊欣，遂易衣改席。”欣由此益知名。
桓玄辅政，领平西将军，以欣为平西参军，仍转主簿，参预机要。欣欲自疏，时漏密事，玄觉其此意，愈重之，迁以为楚台殿中郎。谓曰：“尚书政事之本，殿中礼乐所出。卿昔处股肱，方此为轻也。”欣拜职少日，称病自免，屏居里巷，十余年不出。
义熙中，弟徽被遇于高祖，高祖谓咨议参军郑鲜之曰：“羊徽一时美器，世论犹在兄后，恨不识之。”即板欣补右将军刘籓司马，转长史，中军将军道怜谘议参军。出为新安太守。在郡四年，简惠着称。除临川王义庆辅国长史，庐陵王义真车骑谘议参军，并不就。太祖重之，以为新安太守，前后凡十三年，游玩山水，甚得适性。转在义兴，非其好也。顷之，又称病笃自免归。除中散大夫。
素好黄老，常手自书章，有病不服药，饮符水而已。兼善医术，撰《药方》十卷。欣以不堪拜伏，辞不朝觐，高祖、太祖并恨不识之。自非寻省近亲，不妄行诣，行必由城外，未尝入六关。元嘉十九年，卒，时年七十三。子俊，早卒。
（节选自《宋书?羊欣传》）
9.对下列句子中加点词的解释，不正确的一项是（）
A欣本工．书，因此弥善工：善于，擅长
B高祖、太祖并恨．不识之恨：怨恨
C欣尝诣．领军将军谢混诣:到……去
D除．中散大夫除：任命，授职
