《欧姆定律》练习题
一、选择题
1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压
不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正
确的是：（ ）
A、采用序号1与2对比，是研究电阻大
小是否与长度有关
B、采用序号1与3对比，是研究电阻大
小是否与长度有关
C、采用序号2与4对比，是研究电阻大
小是否与材料有关
D、采用序号3与4对比，是研究电阻大小是否与横截面积有关
2.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右
滑动时，灯泡L1和L2的亮度变化是（ ）
A、L1和L2都变亮 B、L1和L2都变暗
C、L1变亮，L2变暗 D、L1变暗，L2不变
第2题 第4题
3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，
则下列分析正确的是（ ）
A.干路电流为3A B.L1的电阻小于L2的电阻
C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同
4.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，
则（ ）
A、小灯泡两端的电压为3V B、小灯泡两端的电压为1.5V
C、向右移动滑片P，电流表压数变小 D、向右移动滑片P，电流表示数变大
第5题 第6题
5.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在
某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围
是6~3伏.则电源电压为（ ）
序号 长度m 横截面积mm2 材料
1 1 0.1
镍铬
2 0.5 0.1
镍铬
3 1 0.2
镍铬
4 1 0.2
锰铜
2
A.6伏 B.7.5伏 C.9伏 D.15伏
6.在图中的电路中，电源电压保持不变.闭合开关S后，小灯发光较暗.过了一会儿，小灯亮
度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是 ( )
A. 电阻R断路，电流表示数变小 B. 电阻R短路，电压表示数变小
C. 电阻R断路，电流表示数变大 D. 电阻R短路，电压表示数变大
7.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理
作出了如图所示的图像，根据图像，下列说法错误的是( )
A.通过导体A的电流与其两端的电压成正比
B.导体A的电阻大于导体B的电阻
C.当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A
D.将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
第7题 第8题 第9题
8.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻
R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程
为0～0.6A.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )
A.0～2Ω B.0～8Ω C.2Ω～8Ω D.8Ω～10Ω
9.如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，
L2不亮.对此有下列几种猜想，其中可能的是（ ）
① L2灯丝断了，灯座未短路② 灯泡L2的电阻太小③ 灯泡L2两端电压较大④ 通过灯泡L1、
L2电流不等⑤ 灯泡L2的灯座被短路
A.① B.①③ C.③④ D.②⑤
10.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中，当A、B两点
间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采
取的唯一操作是( )
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
D.适当增加电池的节数
二、填空题
11.若导体两端电压为6V时，通过它的电流强度是0.1 A，则该导体
的电阻大小为________Ω；若该导体两端电压为3V，则通过它的电
流强度为________A；若两端电压为零，则该导体的电阻为
________Ω.
12.如右图所示路中，电源电压为6V，电压表示数为2V，R
2
=20Ω，
3
电流表的示数为_________A，R1的阻值为_________Ω.
13.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′
是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受
到的压力增大时，变阻器的阻值 ，压力表示数 （选填“变大”、“变小”
或“不变”）
14.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V的电
路上，需要给它________联一个_______Ω的电阻.
15.两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_________Ω；将甲和乙
并联后接在电压为2.0V的电源两端，干路中的电流为___________A.
第13题 第15题 第16题
16.如图所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为
0.5A，则R1的电阻值为 Ω；当S1、S3断开，S2闭合时，电压表示数为4V.则R
2
的电阻值为 Ω；如果电路中只闭合S3，电压表示数是 V.
17.现有两个电阻分为为10Ω和15Ω，把它们接入一电路中，电源电压为6V，则流过源
的最大电流为________A，最小电流为_________A.
三、实验与探究题（本共3题，每空3分，共30分）
18.在探究“电流跟电压、电阻关系”的过程中，某同学按图所示
的电路图连接实物后，该同学做如下步骤：
步骤1：保持定值电阻R的阻值不变，闭合开关S后，使R两
端的电压成倍数变化，如2V、4V、6V，分别读出并记录对应
于不同电压下的电流表示数，比较每次电流表的示数是否成整
数倍的变化.
步骤2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍
的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每
次的电阻值与电流值的乘积是否相等.
（1）“步骤1”的设计目的是为了探究 ；
（2）当某同学在按“步骤2”做时，选一个“5Ω”的电阻，测得电流表示数为0.2A，当换“10Ω”
来做时，发现电流表的示数不是0.1A，（不考虑温度对电阻的影响），你认为电流表的读
数将会是 （填“大于”、“小于”）0.1A，滑片应该向 移动（选填“左”、
“右”），此时，手和眼睛的分工是 .
（3）如果在闭合开关S后，该同学发现电压表的示数等于电源电压值，造成此现象的
可能原因是： .
4
19.如图所示，是一种自动测定油箱内油面高度的装置.R是滑动变
阻器，它的金属片是杠杆的一端.从油量表(由电流表改装而成)指
针所指的刻度，就可以知道油箱内油面的高度.
（1）当油箱向外输油时，油量表的示数将 .
（2）若图中电源电压为24V，电流表的量程为0-0.6A，滑动变
阻器的最大值为80Ω，为了保证电流表不超量程，保护电阻R/的
最小阻值应是 __Ω.
20.在“伏安法测电阻”的实验课中，老师提供了以下器材：几节干电池、3个已知阻值的
电阻RL(5欧、8欧、12欧)、1只最大阻值为10欧的滑动变阻器、被测电阻，2个开
关，电压表和电流表各1只、导线若干.实验前老师启发同学们，为了使测定的电阻值
更精确，采用多次测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测
电阻Rx的四个方案(如下图)，每个方案只变化一种元件或改变状态，且四个组的变化
都不相同，并都顺利完成了实验.依据实验方案回答：
（1）实验中测得下表所示数据，该方案是
小组的；
（2）为达到多次测量电流和电压值的目的，乙
小组在实验中操作时需要更换 ；
（3）上述四个实验方案最佳的是 小组.
四、计算题
21.现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，
而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其中一个元件
Ro进行测试，测得其电流与加在它两端的电压值，测试数据如下表所示.
U/V 0.40 0.60 0.80 1.00 1.20 1.50 1.60
I/A 0.20 0.45 0.80 1.25 1.80 2.81 3.20
(1)根据表中数据，判断元件R0可能是由上述哪类材料制成的，并简要说明理由.
(2)把元件R.接人如图所示的电路中，闭合开关后，电流表读数为1.8A.已知电路中的电
源电压为3V，此时定值电阻R的电阻为多大?
初中物理第十七章《欧姆定律》单元检测题 (6)(含答案解析)
B．电压表示数变大 D．电压表和电流表的示数都变小
二、多选题
11．图所示的电路中，R 为定值电阻，电源两端电压随电路中电阻的变化而改变，所用器
材满足实验要求。在不拆改电路且不添加器材的情况下，利用这个电路能完成下列实验目
的的是（ ）
A．探究当电路中的电流一定时，电阻两端的电压与电阻成正比
B．探究当电阻一定时，通过电阻的电流与电阻两端的电压成正比 C．探究当电阻两端电压一定时，通过电阻的电流与电阻成反比 D．测量定值电阻 R 的阻值大小 12．如图所示，电源电压保持不变。下列说法正确的是
② 但是，在日常生活中有时会发现，导体两端电压大的时候通过导体的电流却并不一定 大，请你思考分析并查找原因，下面选项合理的是___________。
A．电流可能还与其他因素有关。 B．电流其实与电压是无关的。 C．猜想得到的结论还需要更多实验来验证才具有普遍意义。 18．如图所示，当 S 闭合，甲、乙两表为电压表时，两表示数比为 U 甲: U 乙=5：3；当 S 断 开，甲、乙两表为电流表时，两表示数比为 I 甲: I 乙= _________， 此时 R1 和 R2 消耗的功率 之比 P 甲: P 乙=____________。
A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大 C．电压表示数变小，电流表示数变小 D．电压表示数变小，电流表示数变大 5．如图所示电路 R 为光敏电阻，其阻值随光照强度的增大而减小，R0 是定值电阻，闭合 开关，逐渐增大光敏电阻上的光照强度，两电表示数变化情况是
A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变小 C．电压表和电流表示数的比值将变小 D．电压表和电流表示数均变大 6．在图所示的电路中，电源电压保持不变。闭合开关 S，滑动变阻器滑片 P 向右移动的过 程中，下列数值一定变大的是（ ）
初中物理试卷欧姆定律常考题目练习精选全文
可编辑修改精选全文完整版初中物理试卷欧姆定律常考题目练习一、单选题（共13题；共26分）1.小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（）A. 只有甲B. 只有乙丙C. 只有甲乙丙D. 甲乙丙丁都可以2.如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（）A. 滑片P是向b端移动的B. 电流表A的示数逐渐变小C. 电压表V的示数逐渐变小D. 电路的总功率变大3.如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。
闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电压表V1的示数变大B. 电流表A的示数变小C. 电压表V1与V2的示数之和变小D. 若电压表V1突然短路，则小灯泡变亮4.如图是小亮设计的“挂钩式电子秤”的电路原理图。
电源电压恒定，为定值电阻，为滑动变阻器，滑片与挂钩固定在一起。
不挂物体时，滑片在最上端。
挂上物体时，滑片P随挂钩向下移动。
在电子秤量程范围内，则（）A. 不挂物体时，电压表示数为电源电压B. 所挂物体越重，电流表示数越大C. 所挂物体越轻，电路消耗的总功率越大D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变5.如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻R m与酒精气体的浓度成反比。
测量时，下列判断正确的是（）A. 当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小B. 当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小C. 当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小D. 以上结果都不对6.如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。
烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。

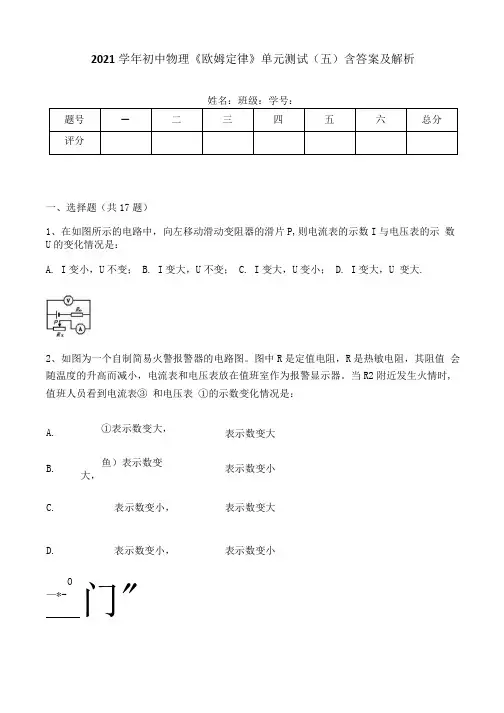

2021学年初中物理《欧姆定律》单元测试(五)含答案及解析.docx
