悬挑脚手架搭设安全技术交底
49.悬挑脚手架安全技术交底
LJA-C4-1-1 悬挑脚手架安全技术交底（4）脚手架与建筑物间缝隙 35cm，大于 20cm，必须满挂安全平网。
（3）每搭完一步脚手架后，应按规定校正步距、纵距、横距及立杆的垂直度。
（4）单、双排脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步；（5）本架体为封闭型脚手架，在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。
（6）脚手架搭设、使用过程中禁止拆除主节点处的纵、横向水平杆，纵横向扫地杆和连墙件。
（7）脚手架立杆顶端栏杆宜高出女儿墙上端 1m，宜高出檐口上端 1.5m。
5.连墙件（1）连墙件必须刷涂红色警示油漆，前段扣红色塑料帽。
脚手架应在外侧全立面连续设置剪刀撑；脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。
每道剪刀撑宽度不应小于 4 跨，且不应小于 6m，斜杆与地面的倾角应在60°之间；剪刀撑采用搭接接长，搭接长度不应小于 1m，并应采用 3 个旋转扣件固架体开口处必须设置横向斜撑。
扣件安装应符合下列规定：扣件规格应与钢管外径相同；螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直12.工字钢设置要求：（1）工字钢布置应严格按照工字钢平面布置图进行布置。
（2）工字钢梁尾端锚固采用 2 个直径 16mmU 型环，间距 200mm，距工字钢尾端不小于 200mm。
前端据结构边缘 100mm 设置一个 U 型环，U 型环与型钢间隙应用悬挑钢梁 U 型螺栓预埋用两根 1.5m 直径 18mm 的HRB335 钢筋，当板厚 120mm 时预埋三根钢筋。
如下图所示：斜拉钢丝绳：）每个型钢悬挑梁外端设置钢丝绳与上一层建筑结构斜拉结。
钢丝绳与建筑物拉结的吊环用 HPB235 级钢筋直径为 20mm。
拉环做法见下图：悬挑层往上一层顶板砼浇筑完且强度达到 75%后，对悬挑工字钢采用钢丝绳进的钢丝绳，对每根钢梁进行卸荷。
悬挑式脚手架搭设安全技术交底
1.2 型钢悬挑梁搭设： 1、本工程为 16#工字钢作悬挑梁的施工悬挑架如下表：
项目 层数 标准层高（m） 建筑高度（m） 第 层板面 一 标高（m） 挑 悬挑段高 第 层板面 二 标高（m） 挑 悬挑段高
4、搭接长度不应小于 lm，应等间距设置 3 个对接扣件固定，端部扣件 盖板边缘至搭接纵向水平杆杆端的距离不应小于 l00mm；
5、纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。 1.6 横向水平杆
1、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除； 2、作业层上非主节点处的横向水平杆，最大间距不应大于纵距的 1／2； 3、双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆 上； 4、横向水平杆的靠墙一端至墙装饰面的距离不宜大于 l00mm； 1.7 连墙件 1、从横向扫地杆开始设置第一道连墙件起，按二步三跨，即在各楼层上 设置，采用双扣件抗滑方案，每道连墙件至少设置两个扣件。连墙件布置最 大间距竖向间距 3m，水平间距 3×1.5m, 每根连墙件覆盖面积 3×4.5＝ 13.5m2。（见【图六】连墙件扣件连接示意图）
2＃楼 30 3.0m 95.83 3层
5.88-23.88m
18m 9层 23.88-41.88m
18m
15 层 41.88-59.88m
18m 21 层 59.88～77.88m 18m 27 层 77.88-97.08m 19.2m
每段悬挑架立杆纵距 1.5m，立杆横距 0.8m,步距除首步（第一步）1.5m
性 符合现行国家标准《碳素结构钢》（GB/T700-2006）中 Q235-A 级钢的规定，

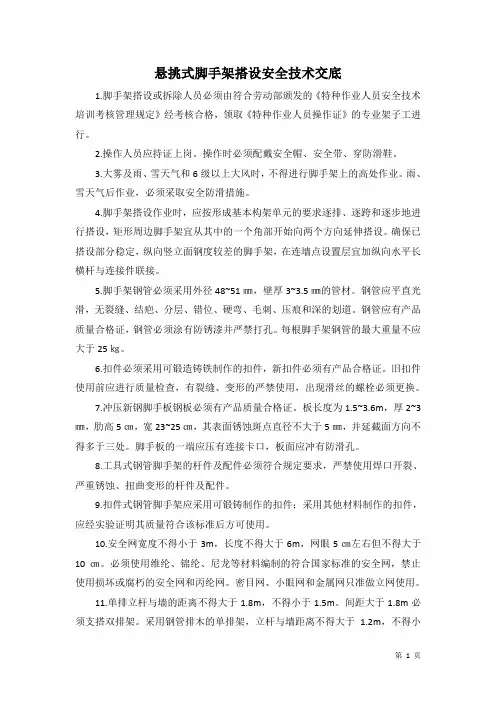

悬挑式脚手架搭设安全技术交底
悬挑式脚手架搭设安全技术交底1.脚手架搭设或拆除人员必须由符合劳动部颁发的《特种作业人员安全技术培训考核管理规定》经考核合格，领取《特种作业人员操作证》的专业架子工进行。
2.操作人员应持证上岗。
操作时必须配戴安全帽、安全带、穿防滑鞋。
3.大雾及雨、雪天气和6级以上大风时，不得进行脚手架上的高处作业。
雨、雪天气后作业，必须采取安全防滑措施。
4.脚手架搭设作业时，应按形成基本构架单元的要求逐排、逐跨和逐步地进行搭设，矩形周边脚手架宜从其中的一个角部开始向两个方向延伸搭设。
确保已搭设部分稳定，纵向竖立面钢度较差的脚手架，在连墙点设置层宜加纵向水平长横杆与连接件联接。
5.脚手架钢管必须采用外径48~51㎜，壁厚3~3.5㎜的管材。
钢管应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
钢管应有产品质量合格证，钢管必须涂有防锈漆并严禁打孔。
每根脚手架钢管的最大重量不应大于25㎏。
6.扣件必须采用可锻造铸铁制作的扣件，新扣件必须有产品合格证。
旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
7.冲压新钢脚手板钢板必须有产品质量合格证。
板长度为1.5~3.6m，厚2~3㎜，肋高5㎝，宽23~25㎝，其表面锈蚀斑点直径不大于5㎜，并延截面方向不得多于三处。
脚手板的一端应压有连接卡口，板面应冲有防滑孔。
8.工具式钢管脚手架的杆件及配件必须符合规定要求，严禁使用焊口开裂、严重锈蚀、扭曲变形的杆件及配件。
9.扣件式钢管脚手架应采用可锻铸制作的扣件；采用其他材料制作的扣件，应经实验证明其质量符合该标准后方可使用。
10.安全网宽度不得小于3m，长度不得大于6m，网眼5㎝左右但不得大于10㎝。
必须使用维纶、锦纶、尼龙等材料编制的符合国家标准的安全网，禁止使用损坏或腐朽的安全网和丙纶网。
密目网、小眼网和金属网只准做立网使用。
11.单排立杆与墙的距离不得大于1.8m，不得小于1.5m。
间距大于1.8m必须支搭双排架。
悬挑脚手架脚手架安全技术交底
悬挑脚手架脚手架安全技术交底悬挑脚手架是建筑施工中常用的一种脚手架形式，它能够为施工人员提供安全可靠的作业平台。
然而，由于其特殊的结构和施工要求，如果在搭建、使用和拆除过程中不严格遵守安全技术规范，就容易引发安全事故。
为了确保悬挑脚手架的施工安全，特进行以下安全技术交底。
一、悬挑脚手架的基本构造和工作原理悬挑脚手架通常由悬挑钢梁、立杆、横杆、脚手板、安全网等组成。
悬挑钢梁一端固定在建筑物结构上，另一端伸出建筑物外，作为脚手架的支撑点。
立杆和横杆通过扣件连接在悬挑钢梁上，形成脚手架的框架结构。
脚手板铺设在横杆上，供施工人员行走和作业。
安全网则用于防止人员和物体坠落。
悬挑脚手架的工作原理是通过悬挑钢梁将脚手架的荷载传递到建筑物结构上，从而保证脚手架的稳定性和安全性。
二、悬挑脚手架施工前的准备工作1、技术准备施工前，必须编制详细的悬挑脚手架施工方案，并经过审批。
施工方案应包括脚手架的设计计算、施工工艺、安全措施等内容。
同时，要对施工人员进行技术交底，确保他们了解施工方案的要求和施工工艺。
2、材料准备（1）悬挑钢梁：应采用符合国家标准的工字钢或槽钢，其规格和型号应根据施工方案的计算确定。
（2）扣件：应采用可锻铸铁制作的扣件，其质量应符合国家标准。
（3）钢管：应采用外径 48mm，壁厚 35mm 的焊接钢管，其质量应符合国家标准。
（4）脚手板：应采用竹笆片或木板，其厚度不应小于 50mm。
（5）安全网：应采用密目式安全网，其质量应符合国家标准。
3、现场准备（1）清理施工现场，确保场地平整、无障碍物。
（2）在建筑物结构上预留悬挑钢梁的固定孔洞，孔洞的位置和尺寸应符合施工方案的要求。
（3）准备好施工所需的工具和设备，如电焊机、扳手、塔吊等。
三、悬挑脚手架的搭建过程1、悬挑钢梁的安装（1）将悬挑钢梁插入预留的孔洞中，并用木楔塞紧。
（2）在悬挑钢梁的外端设置钢丝绳，钢丝绳的一端与悬挑钢梁连接，另一端与建筑物结构上的固定点连接，以增加悬挑钢梁的稳定性。
悬挑式钢管外脚手架搭设安全技术交底（三篇）
悬挑式钢管外脚手架搭设安全技术交底悬挑式钢管外脚手架搭设是建筑施工中常用的高处作业设备，具有搭设快捷、适应性强等优点，在工程施工中广泛应用。
然而，悬挑式钢管外脚手架的搭设安全也是施工过程中需要高度重视的问题。
为了确保悬挑式钢管外脚手架的安全运行，需要对施工人员进行安全技术交底，下面将详细介绍悬挑式钢管外脚手架搭设的安全技术交底内容。
一、安全生产法律法规的交底安全生产法律法规是保障施工现场安全的重要依据，施工人员需要了解相关法律法规的基本内容，包括建筑施工安全生产管理条例、建筑施工企业安全生产许可证管理办法、建筑施工企业职业健康检查技术规定等。
了解并遵守相关法规可以有效降低施工事故的发生概率。
二、悬挑式钢管外脚手架的基本概念和构造悬挑式钢管外脚手架是利用聚氯乙烯（PVC）和钢管等材料搭建而成的一种高处作业设备。
施工人员需要了解悬挑式钢管外脚手架的基本概念和构造，包括主杆、副杆、立杆、斜杆、框架横水平杆、护栏杆、防护网及脚轮等构件的名称和作用。
三、悬挑式钢管外脚手架的搭设步骤和安全注意事项1. 搭设步骤：首先，安装主杆和副杆，并使用的铁丝固定牢固；然后，安装立杆和斜杆，并调整好高度和角度；接下来，安装框架横水平杆，用螺母将其固定住；最后，安装护栏杆、防护网及脚轮。
2. 安全注意事项：（1）在搭设过程中，需要使用标准合格的钢管和连接件，确保承载力满足要求。
（2）在悬挑式钢管外脚手架的上部应设置防滑网，防止人员从高处坠落。
（3）悬挑式钢管外脚手架的搭设应坚固、稳定，不得出现晃动或松动的现象。
（4）施工人员在操作过程中应注意自身安全，佩戴安全带，系好工作绳，避免高处坠落事故。
（5）施工人员不得在悬挑式钢管外脚手架上乱丢乱放工具材料，以免引起意外伤害。
（6）在悬挑式钢管外脚手架上禁止进行高空坠物作业，防止对下方人员造成伤害。
四、悬挑式钢管外脚手架的维护保养和拆除注意事项1. 维护保养：施工单位需要制定悬挑式钢管外脚手架的维护保养计划，定期进行检查和维修，确保脚手架的安全性。
悬挑式脚手架安全技术交底
悬挑式脚手架安全技术交底天津市建设工程施工现场安全保证资料悬挑式脚手架安全技术交底施工企业：NO：工程名称：施工部位：工种：交底时间：一、安全注意事项：1.进入施工现场必须佩戴安全帽，系好安全带，正确使用安全生产劳动保护用品。
使用的工具要放在工具袋内，防止掉落伤人，脚要穿防滑鞋。
袖口及袋口要扎紧。
2.搭设悬挑架的人员必须持证上岗，并定期检查身体。
凡是患有高血压、贫血病、心脏病及其他不适合高空作业者，一律不得进行作业，绝对禁止酒后上班。
3.搭设悬挑架时，必须划出安全区域，设警戒标志，并应有专人指挥、看守，阻止闲人自动靠近作业区域。
遇到六级以上大风、大雾、大雪等恶劣天气应停止悬挑架搭设作业。
二、技术参数：立杆纵距：La=1.5m（1.8m）；立杆横距：Lb=0.9m；步距：h=1.8m；小横杆间距：0.8m脚手板为50mm厚木脚手板。
连墙件横距：lw=4.5m连墙件竖距：hw=2.9m离墙距离：350mm三、工艺流程及要求：工字钢加工 - 设置预埋环 - 工字钢安装就位 - 放扫地杆 - 竖立杆与扫地杆扣紧 - 安装第一步大横杆和小横杆 - 连接附墙杆 - 铺脚手板、围护栏杆、踢脚板、挂网 - 随主体施工接高架体、加剪刀撑。
悬挑要求：1.悬挑架搭设应严格按照一般落地式脚手架搭设规定，纵向水平杆与横向水平杆的连接采用防滑扣件连接，并按规范要求连续设剪刀撑，斜杆与地面倾斜角为45度～60度。
工字钢端部5cm即立杆生根处焊置高度10cm的Ф25钢筋，作为生根点。
挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆。
2.脚手架中部脚手板铺设严密，不允许出现探头板，脚手板下拉兜网。
脚手板的材质及规格符合规范要求。
3.材料要求：I 22工字钢材质必须符合国家标准要求。
钢管规格Ф48mm，壁厚3.5mm，严禁钢管上打空。
4.架体防护：架体外侧用1.8m×6m密目网全封闭。
按照临边防护的规定，设置防护栏杆和挡脚杆。
悬挑脚手架搭设技术交底(完整版)
悬挑脚手架搭设技术交底(完整版) 悬挑脚手架搭设安全技术交底施工单位：（请填写具体单位名称）工程名称：（请填写具体工程名称）分部分项：（请填写具体分部分项）工种：架子工一、脚手架构配件的质量标准：1.钢管：1）采用外径为48mm，壁厚3.5mm的3号焊接钢管，必须有产品质量合格证和检验报告。
锈蚀严重的钢管必须更换，不得用于搭设架体。
2）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，有严重锈蚀、弯曲、压扁、损伤和裂纹的不得使用。
3）钢管应涂防锈漆。
立杆及横杆刷黄色防锈漆，剪刀撑及扶手杆用管刷红白相间油漆。
每根钢管的最大质量不应超过25Kg。
严禁在钢管上打孔。
4）立杆、纵向水平杆（大横杆）的钢管长度为3-6米，横向水平杆（小横杆）钢管长度为1.1~1.3米，横向斜撑钢管长度为3-4米。
2.扣件：1）新扣件应有生产许可证、产品质量合格证和检验报告。
旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
新、旧扣件均应进行防锈处理。
锈蚀严重的扣件及损坏的扣件及时修理更换螺栓。
螺栓应涂上油以保障使用方便。
2）扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。
所用扣件在螺栓扭紧力达65N.m时，不得发生破坏。
二、脚手架的搭设施工工序、方法及要求：一）脚手架的架体形式：本工程采用16#工字钢悬挑单立杆双排外脚手架。
悬挑脚手架步距为1.8m，立杆纵距为1.5m，内外排立杆间距为0.85m；小横杆设在大横杆下方，外侧大横杆间距为0.9米，内侧大横杆间距为1.8米，小横杆中部增加一条水平横杆。
二）脚手架的搭设施工工序：1.架子悬挑XXX：1）挑梁吊环按方案要求预埋，位置准确，尺寸合适。
2）按照脚手架的纵距、横距要求进行放线、定位。
3）逐一安放挑梁工字钢，安放好后，拉通线定位后，用钢筋焊接锚固。
4）挑梁吊运时轻吊轻放，减小对混凝土的结构挠动安全影响。
悬挑脚手架搭设安全技术交底
悬挑脚手架搭设安全技术交底1. 悬挑脚手架概述悬挑脚手架是一种在楼层外悬挑使用的脚手架，具有搭设快速、适用性广、使用灵活等特点。
但是，由于其特殊的工作环境和高度等原因，使用悬挑脚手架搭设时必须严格按照安全规定实施施工。
2. 悬挑脚手架的安全技术要求(1) 安全技术人员的职责在悬挑脚手架搭设工作中，安全技术人员担负着重要的职责。
安全技术人员要全程监督悬挑脚手架的搭设工作，对各项技术要求进行监控和指导。
当发现不安全的情况时，要及时纠正并提出合理、可行的解决方案。
(2) 悬挑脚手架搭设前必须的踏勘在悬挑脚手架搭设前，要先进行现场的踏勘。
对于悬挑的位置、悬挂的钢丝绳的固定点、钢丝绳等材料的品质以及悬挑脚手架产品的结构等方面进行详细的检查和评估，以确保悬挑脚手架的顺利搭设。
(3) 悬挑脚手架搭设时的安全措施在悬挑脚手架搭设时，需要按照规范、标准和安全要求组织作业。
操作人员必须佩戴符合安全标准的安全带、安全鞋，并做好防坠落、防滑等安全措施。
悬挑脚手架的钢丝绳应当在悬挑之前进行预拉伸处理，并定期进行检查和维护。
(4) 悬挑脚手架使用过程中的交底在使用悬挑脚手架的过程中，需对悬挑脚手架的使用方法和要求进行详细的交底，包括悬挑脚手架的使用时间、使用方法、安全要求、应急措施等方面的内容。
同时，一旦发现问题需要及时进行报告和处理。
3. 悬挑脚手架施工时的安全责任(1) 施工单位的安全责任施工单位应保证悬挑脚手架施工的合规性、过程的可控性与安全性。
在施工过程中，应派遣专人对现场进行管理和监督，及时解决出现的施工安全问题和质量问题。
(2) 现场管理人员的安全责任现场管理人员负责协调、指挥悬挑脚手架施工，监督和检查作业人员的安全操作，严格控制人员上下高处和操作的安全风险，定期对悬挑脚手架施工进行检查和验收。
(3) 作业人员的安全责任作为悬挑脚手架使用的作业人员，必须具备一定的安全意识和技能。
作业人员应严格按照施工要求操作，不私自更改施工方案或施工程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
补充交底内容：
（1）悬挑式脚手架在使用过程中定期一个月不少于1次进行安全检查。不合格部位应立即整改。
2、悬挑式脚手架的型钢支撑架一般利用建筑物做锚固结构。扣件式钢管脚手架一般由立杆，纵向水平杆，横向水平杆，剪刀撑，水平斜撑，扫地杆，连墙件，扣件，脚手板，栏杆，挡脚板，安全防护网等组成。底座是用于立杆底部与型钢支撑架连接的结构件。底支座应直接固定于型钢支撑架上，用于控制立杆位置和型钢支撑架受力点。连墙件主要用于控制脚手架的水平稳定传递脚手架的水平荷载，使脚手架与主体结构有可靠的连接。
（2）悬挑式脚手架在停用时间超过一个月或遇到六级以上大风、大雪、暴雨后，应按规范要求进行安全检查。检查合格后方可继续使用。
交底人签字
作业班组长签字
操
作
人
员
签
字
5、悬挑式脚手架搭设前，方案编制人员和专职安全员必须按专项施工方案和安全技术措施的要求对参加搭设人员进行安全技术书面交底，并履行签字手续，悬挑式脚手架搭设过程中，应保证搭设人员由安全的作业位置，安全设施及措施应齐全，对应的地面位置应设置临时围护和警戒标志，并应有专人监护。
6、悬挑式脚手架的底部及内侧应有防止坠物伤人的防护措施，应按专项施工方案的要求准确放线定位。并应安装规定的尺寸构造和顺序进行搭设。悬挑式脚手架的特殊部位（如阳台、转角、采光井、架体开口处等）必须按专项施工方案和安全技术措施的要求施工。
7、搭设过程中应将脚手架及时与主体结构拉结牢固，确保安全。对没有完成外脚手架在每日收工时，应确保架子稳定，必要时采取其它可靠措施固定。在搭设过程中，按规范要求及时校正步距、纵距、横距及立杆的垂直度。每搭设完10—12米高度按规定要求进行安全检查，检查合格后方可继续搭设。
8、悬挑式脚手架搭设完毕后，应组织方案编制人员和专职安全员等有关人员按专项施工方案，安全技术措施进行检查验收，验收合格后方可投入使用。悬挑式脚手架在使用过程中，架体上的施工荷载必须符合设计要求，结构施工阶段不得超过2层同时作业，装修阶段不得超过3层同时作业。在一个跨距内各操作层施工均布荷载标准值总和不得超过6KN/㎡，集中堆载不得超过300㎏，架体上的建筑垃圾及其它杂物应技术清理。严禁随意扩大悬挑式脚手架的使用范围。
11、悬挑式脚手架采用钢管应有产品质量合格证，质量检测报告等质量证明材料，旧钢管检查钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管使用前应对其壁厚进行抽检，抽检不应低于30%，对应壁厚减小量超过10%的应予以报废，钢管必须进行防锈处理，扣件必须由生产许可证，检测报告和产品质量合格证等质量证明材料，扣件使用前必须进行检查。严禁使用由裂缝、变形的扣件，出现滑丝的螺栓、螺母必须更换。扣件要进ቤተ መጻሕፍቲ ባይዱ防锈处理。
9、在使用过程中严禁利用架体吊运物料，严禁在架体上推车，不准任意拆除架体结构或连接件，不准任意拆除或移动架体上的安全防护设施。其他影响悬挑式脚手架的使用范围。
10、在脚手架上进行电焊，气割作业时，必须有防火措施和安全监护。六级以上大风和雷雨、大雪、大雾等恶劣天气，严禁继续脚手架上作业，雪后上架作业前应清除积雪，并应有防滑措施，夜间施工提供足够照明及采取必要的安全措施。
3、预埋件等隐蔽工程的设置应按设计要求执行，保证质量，隐蔽工程验收手续齐全，脚手架搭设人员必须持证上岗，并定期参加体检，搭设作业时必须佩戴安全帽，系安全带，穿防滑鞋。
4、悬挑式脚手架搭设时，连墙件，型钢支承架对应的主体结构混凝土必须达到设计技术要求的强度，上部的脚手架搭设时，型钢支承架对应的混凝土强度不得小于C15。
分项工程安全技术交底记录
安3—6—2
分项工
程名称
悬挑式脚手架搭设
部位
数量
负责
部门
施工部门
作业
内容
施工期限
交底内容：
1、悬挑式脚手架在搭设前，应制定专项施工方案和安全技术措施，并绘制施工图指导施工，施工图包括平面图，立面图，剖面图，主要节点图及其必要的构造图。悬挑式脚手架专项施工方案和安全技术措施必须经过企业技术负责人审批后方可实施。
