装配式钢混组合桥梁设计规范
钢结构桥梁设计规范

钢结构桥梁设计规范钢结构桥梁设计规范是在钢结构桥梁设计中必须遵守的一系列准则和标准。
以下是一份1000字的简要钢结构桥梁设计规范:一、结构形式与设计要求1. 桥梁的结构形式应根据实际情况选择,考虑桥梁的跨度、荷载、地质条件等因素。
2. 桥梁的设计应满足统一的强度、刚度和稳定性要求,确保桥梁的安全可靠性。
3. 桥梁结构设有必要的防护措施,以保证在使用寿命内不受外界环境因素的损害。
二、材料要求1. 桥梁结构所使用的钢材应按照国家标准进行选用,材料的强度、韧性等力学性能应满足设计要求。
2. 材料的防腐性能应符合环境条件,在特殊情况下应采取额外的防腐措施。
三、设计荷载及组合1. 桥梁设计荷载应按照国家标准进行选用,包括常见的静荷载、动车荷载等。
2. 桥梁设计荷载应考虑不同荷载组合情况,确保设计桥梁在不同工况下的安全稳定性。
四、结构设计1. 桥梁应设计为整体结构,包括桥面、桥墩、桥身等部分,彼此之间应具有良好的协调性。
2. 桥梁应具备足够的刚度和强度,能够承受各种力的作用,包括自重、交通荷载、温度变形等。
3. 桥梁的结构连接应采用可靠的焊接或螺栓连接方式,确保连接点的强度和刚度。
五、施工要求1. 施工单位应按照设计规范进行施工,确保钢结构桥梁在施工过程中不受损害。
2. 施工单位应建立健全的施工组织和管理机制,确保施工质量和进度受到有效控制。
3. 施工单位应对施工人员进行必要的培训,确保其具备相应的技能和知识。
六、监理和验收1. 监理单位应严格按照设计规范进行监督检查,及时发现和纠正设计和施工中的错误和缺陷。
2. 监理单位应对施工单位的材料和施工工艺进行抽检,并提供监理报告。
3. 钢结构桥梁竣工验收时,需经过评审合格后方可交付使用。
总结:钢结构桥梁设计规范是针对钢结构桥梁设计的必要准则和标准。
良好的设计规范能够确保桥梁的安全可靠性,并保证桥梁在使用寿命内不受外界环境因素的损害。
合理的结构形式选择、材料要求、设计荷载及组合、结构设计、施工要求、监理和验收等方面的规定能够指导和约束设计和施工单位,确保钢结构桥梁的质量和安全性,为人们出行提供良好的交通工具。
混凝土结构中桥梁设计技术规程

混凝土结构中桥梁设计技术规程一、前言本技术规程是针对混凝土结构中桥梁设计的详细规范,旨在确保桥梁设计的安全性、可靠性和经济性。
二、材料选择1.混凝土混凝土应符合国家标准GB/T 50080-2016《混凝土结构设计规范》中规定的要求。
设计中应根据桥梁的使用寿命、使用环境、荷载等因素,选择相应的混凝土品种。
2.钢筋钢筋应符合国家标准GB/T 1499.2-2018《钢筋混凝土用钢筋》和GB/T 1499.1-2018《钢筋混凝土用钢筋》中规定的要求。
设计中应根据桥梁的使用寿命、使用环境、荷载等因素,选择相应的钢筋品种。
3.预应力钢筋预应力钢筋应符合国家标准GB/T 5224-2014《预应力混凝土用钢筋》中规定的要求。
设计中应根据桥梁的使用寿命、使用环境、荷载等因素,选择相应的预应力钢筋品种。
三、设计要求1.荷载标准桥梁设计应按照国家标准GB/T 50009-2012《建筑结构荷载规范》和GB/T 50755-2012《公路桥梁设计规范》中规定的要求进行荷载计算,根据不同桥梁的用途和所在地的地震烈度,选择相应的荷载标准。
2.桥梁结构型式桥梁设计中应根据桥梁的使用要求、施工条件、地形地貌等因素,选择合适的桥梁结构型式。
常见的桥梁结构型式包括梁式桥、拱桥、斜拉桥等。
3.施工工艺桥梁设计中应考虑施工工艺和施工条件的限制,选择相应的施工工艺。
同时,在设计中应考虑施工工艺对桥梁结构的影响,尽量减少施工对桥梁结构的影响。
四、混凝土结构设计1.截面设计混凝土桥梁的截面设计应根据荷载计算结果和混凝土材料的性能,采用合适的截面形式和尺寸。
同时,在设计中应考虑混凝土的受压、受拉、剪切、弯曲等受力状态,确定合适的钢筋配筋方案。
2.节点设计混凝土桥梁的节点设计应考虑节点的受力状态、荷载、施工工艺等因素,采用合适的节点形式和尺寸,并确定合适的钢筋配筋方案,以确保节点的承载能力和耐久性。
3.预应力设计混凝土桥梁的预应力设计应根据荷载计算结果和预应力钢筋的性能,采用合适的预应力方案。
桥梁装配式建筑施工工艺规范

桥梁装配式建筑施工工艺规范随着现代科技的不断发展,装配式建筑作为一种新兴的施工方式,在桥梁建设领域得到了广泛应用。
为了确保桥梁装配式建筑的质量和安全,制定并遵守适当的施工工艺规范是至关重要的。
本文将介绍桥梁装配式建筑施工的一些重要规范和技术要求。
1. 设计和准备阶段在开始任何装配式桥梁施工前,必须进行详尽而周密的设计和准备阶段。
这包括确定适用的设计标准和规范,并编制相应的施工方案、图纸和材料清单。
在设计阶段还需要进行结构强度计算、模拟分析以及质量控制计划等。
同时,必须对所需吊装设备和机械进行评估,并进行操作员培训来确保其正确使用。
2. 材料采购与加工选择合适的材料对于桥梁装配式建筑至关重要。
所有使用的材料都必须符合设计标准并经过严格检验。
特别是对于承重关键部位使用的材料,如钢梁和混凝土等,必须满足相应的强度和质量要求。
另外,在材料加工过程中需要注意尺寸精确性和表面处理的规范要求。
3. 施工前准备和安全措施在正式进行桥梁装配式建筑施工之前,必须进行充分的现场准备和安全措施。
这包括清理和平整场地、修复道路并确保合适的排水系统,以及设置标识牌警示应对交通流量调整。
此外,应制定详细的安全检查计划,并提供适当的个人防护设备。
4. 拼装与吊装桥梁装配式建筑的核心步骤是构件拼装和吊装过程。
在进行这些操作时,必须遵循严格的规范和技术要求。
首先,需要明确拼接顺序及方法,并保证焊接、螺栓连接等质量可靠。
其次,在吊装过程中需要计算合适的吊点位置并采取正确的吊装方式来避免事故发生。
5. 安装与固定一旦桥梁构件成功吊装到位,下一步就是进行安装和固定。
根据设计方案中的要求,在进行施工时应使用适当的设备和工具来确保准确性和稳定性。
同时,在安装过程中需要将注意力放在质量控制上,包括测量、校正等,并严格按照规范进行固定。
6. 质量控制与验收质量控制是桥梁装配式建筑施工过程中非常重要的一环。
相关技术人员应密切监督施工进展,并且对各个关键步骤和材料持续进行检查和测试。
装配式混凝土箱梁桥设计与施工技术规范

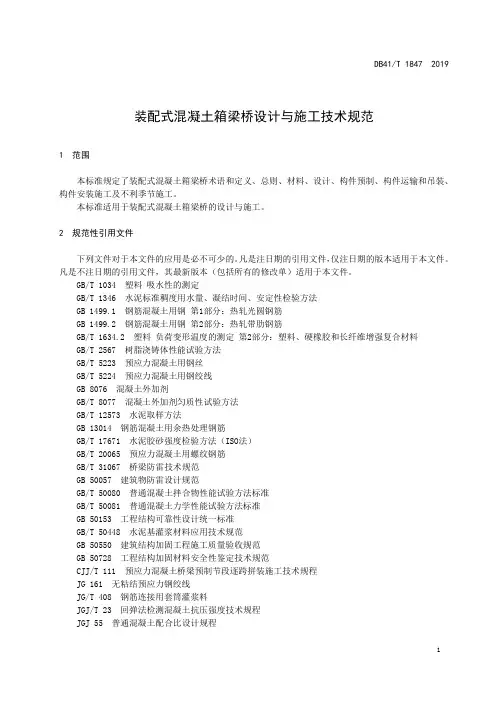

装配式混凝土箱梁桥设计与施工技术规范1 范围本标准规定了装配式混凝土箱梁桥术语和定义、总则、材料、设计、构件预制、构件运输和吊装、构件安装施工及不利季节施工。
本标准适用于装配式混凝土箱梁桥的设计与施工。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1034 塑料吸水性的测定GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法GB 1499.1 钢筋混凝土用钢第1部分:热轧光圆钢筋GB 1499.2 钢筋混凝土用钢第2部分:热轧带肋钢筋GB/T 1634.2 塑料负荷变形温度的测定第2部分:塑料、硬橡胶和长纤维增强复合材料GB/T 2567 树脂浇铸体性能试验方法GB/T 5223 预应力混凝土用钢丝GB/T 5224 预应力混凝土用钢绞线GB 8076 混凝土外加剂GB/T 8077 混凝土外加剂匀质性试验方法GB/T 12573 水泥取样方法GB 13014 钢筋混凝土用余热处理钢筋GB/T 17671 水泥胶砂强度检验方法(ISO法)GB/T 20065 预应力混凝土用螺纹钢筋GB/T 31067 桥梁防雷技术规范GB 50057 建筑物防雷设计规范GB/T 50080 普通混凝土拌合物性能试验方法标准GB/T 50081 普通混凝土力学性能试验方法标准GB 50153 工程结构可靠性设计统一标准GB/T 50448 水泥基灌浆材料应用技术规范GB 50550 建筑结构加固工程施工质量验收规范GB 50728 工程结构加固材料安全性鉴定技术规范CJJ/T 111 预应力混凝土桥梁预制节段逐跨拼装施工技术规程JG 161 无粘结预应力钢绞线JG/T 408 钢筋连接用套筒灌浆料JGJ/T 23 回弹法检测混凝土抗压强度技术规程JGJ 55 普通混凝土配合比设计规程JGJ 107 钢筋机械连接技术规程JGJ/T 152 混凝土中钢筋检测技术规程JGJ/T 283 自密实混凝土应用技术规程JT/T 853 无粘结钢绞线体外预应力束JTG/T B02-01 公路桥梁抗震设计细则JTG D60 公路桥涵设计通用规范JTG/T F50 公路桥涵施工技术规范JTG F80/1 公路工程质量检验评定标准第一册土建工程JTG H11 公路桥涵养护规范JTG 3362 公路钢筋混凝土及预应力混凝土桥涵设计规范TB/T 3192 铁路后张法预应力混凝土梁管道压浆技术条件3 术语和定义下列术语和定义适用于本文件。
装配式全钢混凝土桥梁设计技术规程

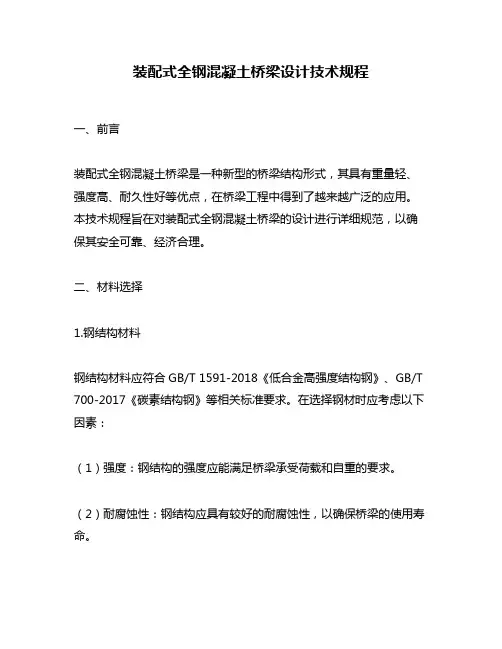

装配式全钢混凝土桥梁设计技术规程一、前言装配式全钢混凝土桥梁是一种新型的桥梁结构形式,其具有重量轻、强度高、耐久性好等优点,在桥梁工程中得到了越来越广泛的应用。
本技术规程旨在对装配式全钢混凝土桥梁的设计进行详细规范,以确保其安全可靠、经济合理。
二、材料选择1.钢结构材料钢结构材料应符合GB/T 1591-2018《低合金高强度结构钢》、GB/T 700-2017《碳素结构钢》等相关标准要求。
在选择钢材时应考虑以下因素:(1)强度:钢结构的强度应能满足桥梁承受荷载和自重的要求。
(2)耐腐蚀性:钢结构应具有较好的耐腐蚀性,以确保桥梁的使用寿命。
(3)可焊性:钢结构应具有良好的可焊性,以便进行装配。
2.混凝土材料混凝土材料应符合GB/T 50080-2016《混凝土标准》等相关标准要求。
在选择混凝土时应考虑以下因素:(1)强度:混凝土的强度应能满足桥梁的要求。
(2)耐久性:混凝土应具有较好的耐久性,以确保桥梁的使用寿命。
(3)可泵性:混凝土应具有较好的可泵性,以便进行浇筑。
三、结构设计1.桥面板桥面板应采用钢筋混凝土板式结构,其厚度应根据荷载计算确定。
桥面板的钢筋应采用HRB400级钢筋,配筋应符合设计要求。
混凝土的强度等级应不低于C30。
2.主梁主梁应采用钢箱梁结构,其截面形式应根据荷载计算确定。
主梁的钢材应采用Q345B级钢材,截面尺寸应根据荷载计算确定。
混凝土的强度等级应不低于C30。
3.桥墩桥墩应采用钢筋混凝土构造,其尺寸和数量应根据荷载计算确定。
桥墩的混凝土应不低于C30,钢筋应采用HRB400级钢筋。
四、施工要求1.预制部件制造预制部件应在工厂内进行制造,制造过程应符合相关标准要求。
预制部件应经过质量检验合格后方可使用。
2.现场安装(1)在进行现场安装前,应进行基础施工,确保基础平整牢固。
(2)预制部件应在现场进行拼装,拼装过程中应保证部件之间的准确对位。
(3)在进行混凝土浇筑时,应注意保证混凝土的均匀性和密实性,避免出现空鼓和裂缝。
桥梁工程课程设计---装配式钢筋混凝土简支T梁桥计算

装配式钢筋混凝土简支T梁桥计算基本设计资料1.标准跨径:20m2.计算跨径:19.5m3.主梁全长:19.96m4.桥面宽度(桥面净空):净9m(行车道)+20.5m(防撞栏)。
技术标准设计荷载:公路—Ⅰ级,人群荷载采用主要材料钢筋:主筋用HRB335级钢筋,其他用R235级钢筋。
混凝土:C50 ,容重;桥面铺装采用沥青混凝土:容重。
设计依据《公路桥涵设计通用规范》(JTJ D60—2004)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ D62—2004)构造形式及截面尺寸(桥梁横断面和主梁纵断面图)全桥共由5片梁组成,单片梁高1.3m,宽2.0m;设5根横梁。
一:主梁的计算一)主梁荷载横向分布系数B=9+2×0.5=10m l=19.5m b/l=0.0.513>0.51.跨中荷载弯矩横向分布系数(按G-M法)二)主梁的弯矩及抗扭惯矩Ix和ITx求主梁界面的重心位置 (如图):平均板厚:h1===36.5cmIx==0.07254主梁抗扭惯矩按 I T x = ,()对于翼板:对于梁肋:故,主梁的抗扭惯矩为:I T x=单位板宽的弯矩及抗扭惯矩:三)横梁的抗弯及抗扭惯矩翼板的有效宽度的计算,计算如图:横梁的长度取两边主梁轴线之间的距离求横梁截面重心位置:=18cm由于连续桥面板的单宽抗扭惯矩只有独立宽扁板的一半,所以可取单位抗弯及抗扭惯矩:=四)计算参数:===0.387其中B为主梁全宽的一半 L为计算跨径故:五)计算荷载弯矩横向分布影响线已知影响系数b 3b/4b/2b/40-b/4-b/2-3b/4-b 0################ 1.15 1.100.980.910.80 b/4################ 1.130.900.660.350.12 b/2################ 1.100.530.12#####-0.66 3b/4################0.900.39##########-1.40 b ################0.800.12##########-1.640################ 1.09 1.06 1.000.960.92 b/4################ 1.060.980.900.820.75 b/2################ 1.000.910.810.730.67 3b/4################0.940.810.730.630.57 b################0.910.800.680.600.50k荷载荷载位置k1用内插法求梁位处横向分布影响线坐标值,如下图:1号梁和5号梁:2号梁和4号梁:3号梁 :=列表计算各梁的横向分布影响线坐标值,表如下:梁号 算式荷载位置b-b1.6081.066 1.248 1.438 0.934 0.808 0.72 0.624 0.5561号3.5281.5042.162 2.92 0.88 0.336 -0.254 -0.676 -1.448-1.92 -0.438 -0.914 -1.482 0.054 0.472 0.974 1.3 2.004-0.321-0.073 -0.153 -0.247 0.009 0.079 0.163 0.217 0.3353.2071.4312.009 2.673 0.889 0.415 -0.091 -0.459 -1.1130.641 0.286 0.402 0.535 0.178 0.083 -0.018 -0.092 -0.2232号1.1881.114 1.164 1.22 1.024 0.938 0.846 0.766 0.7022.0721.342 1.552 1.86 1.112 0.678 0.336 -0.022 -0.348-0.884 -0.228 -0.388 -0.64 -0.088 0.26 0.51 0.788 1.05-0.148-0.038 -0.065 -0.107 -0.015 0.043 0.085 0.132 0.1751.9241.304 1.487 1.753 1.097 0.721 0.421 0.11 -0.1730.3850.261 0.297 0.351 0.219 0.144 0.084 0.022 -0.035 3号0.921.06 1.0 0.96 1.09 1.06 1.0 0.96 0.920.81.10 0.98 0.91 1.15 1.10 0.98 0.91 0.80.12-0.004 0.02 0.05 -0.006 -0.004 0.02 0.05 0.120.02-0.007 0.003 0.008 -0.01 -0.007 0.003 0.008 0.020.821.093 0.983 0.918 1.14 1.093 0.983 0.918 0.820.1640.2190.1970.1840.2280.2190.1970.1840.164绘制横向分布影响线图如下,求横向分布系数按《桥规》4.3.11条和4.3.5条规定汽车荷载距人行道边缘距离不小于0.5m。
钢-混凝土组合桥梁设计规范

(4.1.5.5-3)
a = a2 + 2H + t = a1 + t
(4.1.5.5-4)
对于弹性支承的行车宽度,支处车轮分布宽 a 不小于 L/3。
3)车轮在板的支承附近距支撑 χ 时(见图 4.1.5.5.C):
a = a1 + t + 2χ 但不大于跨中的分布宽度
(4.1.5.5-5)
4) 悬 臂 板 上 的 集 中 荷 载 在 垂 直 于 板 跨 方 向 的 分 布 宽 度 , 按 下 式 计 算 ( 见 图
不宜小于 0.3%。横坡:公路桥梁应不小于 2%;城市桥梁应不小于 1.5%。
4.4.1.4 组合桥梁均应设置桥面防水层。
4.4.2 组合桥梁防腐蚀涂装设计
4.4.2.1 组合桥梁钢结构的防腐蚀涂装,应结合桥梁所处环境,期望涂层使用的年限, 涂层的维修性能等进行。
1 组合桥梁钢结构的腐蚀主要是大气介质腐蚀。大气环境分类、气体介质分类以 及腐蚀程度分类、分别按表 4.4.2-1、表 4.4.2-2、表 4.4.2-3 采用。
表 4.4.2-3
空气的相对湿度% ≤60
61~75
>75
大气中腐蚀性气体的腐蚀程度
气体类别
腐蚀程度
A
弱腐蚀
B
弱腐蚀
C
中等腐蚀
D
强腐蚀
A
弱腐蚀
B
中等腐蚀
C
中等腐蚀
D
强腐蚀
A
中等腐蚀
B
中等腐蚀
C
强腐蚀
D
强腐蚀
2 组合桥梁钢结构防腐蚀涂装设置的使用寿命不应小于以下值:
一等桥梁或强腐蚀环境 30 年;二等桥梁或中等腐蚀的环境 20 年;三等桥
桥梁工程课程设计--装配式钢筋混凝土简支T形梁桥设计

《桥梁工程》课程设计说明书题目装配式钢筋混凝土简支T形梁桥设计系(部)建筑与测绘工程学院专业土木工程(交通土建方向)班级土木104班学生姓名苏迪学号 175 月 13 日至 5 月 26 日共 2 周2012年 5 月26 日目录1. 设计题目与基本资料 (3)2. 行车道板计算 (4)2.1恒载及其内力 (4)2.2汽车荷载产生的内力 (5)2.3荷载组合 (5)2.4 配筋 (5)3. 荷载横向分布系数计算 (6)3.1杠杆原理法 (6)3.2偏心压力法 (8)4. 主梁内力计算 (12)4.1恒载内力计算 (12)4.2活载内力计算 (13)4.3作用效应组合 (17)5横隔梁内力计算5.1横隔梁弯矩计算 (18)5.2 横隔梁截面配筋与验算 (19)6钢筋配置及验算 (24)6.1 纵向受拉钢筋的配置 (24)6.2 正截面抗弯承载力验算 (24)6.3 弯筋和箍筋的配置 (24)6.4 斜截面抗剪承载力验算 (25)7. 变形验算 (27)7.1 裂缝宽度验算 (27)8.支座设计与计算 (28)8.1确定支座平面尺寸 (29)8.2确定支座的厚度 (30)8.3验算支座偏转情况 (31)8.4验算支座的抗滑稳定性 (32)1.1设计题目装配式钢筋混凝简支T 梁桥设计1.2设计基本资料(1)桥面净空:净—10+2×0.75m,根据桥面净空,10+2×0.75m外加两边栏杆布置2⨯0.25m ,总共12m 。
对于翼缘板宽度为2m ,设置六梁式。
装配式钢筋混凝土简支T 型梁桥横截面主要尺寸如下:取高跨比116h '= ,l '=34.96m ,所以h=2.2m 。
梁肋宽度取为18cm , 翼板端部尺寸取10cm , 根部尺寸()max 14,10h 1≥'h ,取1h '=22cm ,横断面布置见图1(a )。
3123m kN =γ,3225m kN =γ,325m kN =γ(2)可变荷载:汽车荷载,公路-Ⅰ级,人群荷载2.5kN/m ²;人行道+栏杆=5kN/m ²。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
装配式钢混组合桥梁设计规范1 范围本标准规定了我省公路装配式钢混组合桥梁的材料、结构设计、构造、耐久性设计等内容。
本标准适用于我省各级公路采用装配化技术建造的组合钢板梁桥和组合钢箱梁桥的设计。
装配式钢混组合桥梁设计除应符合本规范的规定外,还应符合国家和行业有关标准的规定。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 700 碳素结构钢GB/T 714 桥梁用结构钢GB/T 1228 钢结构用高强度大六角头螺栓GB/T 1229 钢结构用高强度大六角头螺母GB/T 1230 钢结构用高强度垫圈GB/T 1231 钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件GB/T 1591 低合金高强度结构钢GB/T 5117 碳钢焊条GB/T 5118 低合金钢焊条GB/T 5293 埋弧焊用碳钢焊丝和焊剂GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝GB/T 10045 碳钢药芯焊丝GB/T 10433 电弧螺柱焊用圆柱头焊钉GB/T 12470 埋弧焊用低合金钢焊丝和焊剂GB/T 14957 熔化焊用钢丝GB/T 17493 低合金钢药芯焊丝GB/T 50283 公路工程结构可靠度设计统一标准CJJ/T 111 预应力混凝土桥梁预制节段逐跨拼装施工技术规程JGJ 87 建筑钢结构焊接技术规程JTG 3362 公路钢筋混凝土及预应力混凝土桥涵设计规范JTG B01 公路工程技术标准JTG D60 公路桥涵设计通用规范JTG D64 公路钢结构桥梁设计规范JTG F80/1 公路工程质量检验评定标准JT/T 722 公路桥梁钢结构防腐涂装技术条件JTG/T D64-01 公路钢混组合桥梁设计与施工规范JTG/T F50 公路桥涵施工技术规范3 术语和定义下列术语适用于本标准。
3.1装配式钢混组合桥梁 prefabricated steel-concrete composite bridge 由工厂化制作的钢梁和预制混凝土桥面板快速装配而成的组合结构桥梁。
3.2胶接缝 glued joint预制混凝土桥面板的节段之间结合面涂以胶粘剂后再拼接的接缝。
3.3集簇式焊钉 clustered studs集中式间隔布置的焊钉(群钉连接件)。
3.4剪力连接槽孔 shear connector blockout为使钢梁上翼缘集簇式焊钉与混凝土板连接而在预制混凝土板上预留的槽孔。
3.5剪跨 shear span最大弯矩截面到零弯矩截面之间的距离。
3.6剪力连接度 shear connection degree组合梁剪跨内实际布置焊钉个数n 与完全剪力连接所需焊钉个数n f 的比值,即n /n f 。
3.7完全剪力连接 complete shear connection在剪跨内全部剪力连接件的抗剪能力等于由极限平衡条件确定的交界面的剪力。
4 符号 4.1 材料性能 ck f 、cd f ——混凝土轴心抗压强度标准值、设计值;tk f 、td f ——混凝土轴心抗拉强度标准值、设计值;sk f 、sd f ——普通钢筋抗拉强度标准值、设计值;pk f 、pd f ——预应力钢筋抗拉强度标准值、设计值; c E 、c G ——混凝土弹性模量、剪切模量; E 、G ——钢材弹性模量、剪切模量;s E 、p G ——普通钢筋、预应力钢筋的弹性模量; su f ——焊钉材料的抗拉强度最小值; vd f——钢材抗剪强度设计值。
4.2 作用与作用效应1d V——单位长度内抗剪界面上的纵向剪力设计值;1Rd V ——单位长度内抗剪界面上的纵向抗剪承载力;1V ——单位长度内钢与混凝土结合面上的纵向剪力; b V ——单个剪力槽孔簇钉群承载力设计值;s V——每个剪跨区段内钢梁与混凝土桥面板交界面的纵向剪力;su V ——开孔板连接件的单孔抗剪承载力; c v N ——单个连接件的抗剪承载力设计值。
4.3 几何参数e A——单位长度内垂直于主梁方向的钢筋面积;t A 、b A ——混凝土板上缘、下缘单位长度内垂直于主梁方向的钢筋面积;bh A——混凝土承托底部单位长度内垂直于主梁方向的钢筋面积; s A ——钢梁的截面面积; c A ——混凝土桥面板的截面面积;rt A ——负弯矩区桥面板有效宽度范围内的纵向普通钢筋截面面积; effb——混凝土板有效宽度;1e b 、2e b ——桥面板左右两侧在纵向抗剪界面以外的混凝土板有效宽度。
f b ——纵向抗剪界面在垂直于主梁方向上的长度; s d——剪力槽孔间距。
4.4 其它/f n n ——组合梁的剪力连接度。
5 材料5.1 钢筋混凝土构件混凝土强度等级不应低于C30;预应力混凝土构件混凝土强度等级不应低于C40。
5.2 预制桥面板预留剪力槽孔和接缝的后浇材料,应采用补偿收缩混凝土,其强度等级不得低于预制桥面板的混凝土强度等级。
5.3 混凝土、普通钢筋及预应力钢筋相关设计指标应按现行JTG 3362的规定取用。
5.4 钢材相关设计指标应按现行JTG D64的规定取用。
5.5 高强螺栓、螺母、垫圈的技术条件应符合现行GB/T 1228、GB/T 1229、GB/T 1230、GB/T 1231的规定。
5.6 焊接材料应与主体钢材相匹配,并应符合下列规定:a) 手工焊接采用的焊条应符合现行GB/T 5117或GB/T 5118的规定。
对需要验算疲劳的构件宜采用低氢型碱性焊条。
b) 自动焊和半自动焊采用的焊丝和焊剂应符合现行GB/T 5293、GB/T 8110、GB/T 10045、GB/T12470、GB/T 14957、GB/T 17493的规定。
5.7 圆柱头焊钉连接件的材料应符合现行GB/T 10433的规定。
5.8 胶粘剂接缝材料的性能指标应符合表1的规定。
表1 胶粘剂的性能指标5.9 密封桥面板和钢梁上翼缘结合面两侧采用橡胶条密封时,其材料力学性能指标宜符合表2的规定。
表2 橡胶条的力学性能指标检验项目检验方法技术要求硬度,Shore A GB/T531(ISO8619-1:2010) 60±5拉断伸长率,%ISO37:1994≥300 拉伸强度,MPa ≥14 无割口直角撕裂强度,kN/m ISO34-1:2010 ≥25 脆性温度,℃GB/T1682 ≤-45 恒定压缩永久变形,%(室温,24h)GB/T7759(ISO815:2008) ≤20热空气老化(70℃,168h)硬度变化,Shore AGB/T3512(ISO188:2008)-5~+10 扯断伸长变化率,% ≤25拉伸强度变化率,% ≤15 耐臭氧老化(40℃,48h,拉伸20%,200pphm)ISO1431-1:2009 无龟裂耐水性增重率GB/T1690 ≤4%6 结构设计6.1 基本规定6.1.1 装配式钢混组合桥梁设计应根据对制作、运输、安装、养护、管理等要求,选择合理的结构形式(图1),宜采用标准化、通用化的结构单元和构件,构造与连接应便于制作、安装、检查和维护。
a) 一般布置a) 常见断面布置图1 装配式钢混组合梁桥的典型结构布置6.1.2 装配式组合梁应根据组合截面形成过程对应的各工况及结构体系进行计算。
6.1.3 装配式钢混组合桥梁施工阶段的作用组合,应符合JTG/T F50的相关规定6.2 组合梁计算6.2.1 装配式钢混组合梁的持久状况设计应按承载能力极限状态的要求,进行承载能力及稳定性验算,必要时尚应对结构进行抗倾覆和界面滑移的验算,相关验算应符合现行JTG D64和JTG 3362的规定。
6.2.2 装配式钢混组合梁的持久状况设计应按正常使用极限状态的要求,对组合梁的抗裂、裂缝宽度和变形进行验算,相关验算应符合现行JTG D64和JTG 3362的规定。
6.2.3 装配式钢混组合梁的短暂状况设计应对组合梁在施工过程中各个阶段的承载能力和稳定性进行计算,必要时尚应对结构进行抗倾覆验算,相关验算应符合现行JTG D64和JTG/T F50的规定。
6.2.4 装配式钢混组合梁中的钢梁及连接件应进行疲劳验算,相关验算应符合现行JTG D64的规定。
6.3 预制混凝土桥面板计算6.3.1 预制混凝土桥面板安装前应存放3个月以上。
在组合梁计算时可忽略预制桥面板混凝土收缩徐变效应的影响。
6.3.2 预制混凝土桥面板应能满足桥梁纵向受力和横向受力要求。
6.3.3 预制混凝土桥面板应进行纵向抗剪验算。
预制桥面板设置承托时,应分别验算图2所示的纵向抗剪截面a-a 及b-b ,可按以下规定进行验算: ld lRd V V ≤ (1){}lRd td f e sd f cd =min 0.70.8,0.25V f b A f b f + (2)对a-a 纵向抗剪界面:{}lld e1e2eff=max ,V V b b b (3)e b t =+A A A (4)对于b-b 纵向抗剪界面:ld l =V V (5)e b bh =2(+)A A A (6)式中: 1d V ——单位长度内抗剪界面上的纵向剪力设计值(N ); 1Rd V ——单位长度内抗剪界面上的纵向抗剪承载力(N ); 1V——单位长度内钢与混凝土结合面上的纵向剪力(N ); e A ——单位长度内垂直于主梁方向的钢筋面积(2mm );t A 、b A ——混凝土板上缘、下缘单位长度内垂直于主梁方向的钢筋面积(2mm );bh A ——混凝土承托底部单位长度内垂直于主梁方向的钢筋面积(2mm ); fb——纵向抗剪界面在垂直于主梁方向上的长度(mm );1e b 、2e b ——桥面板左右两侧在纵向抗剪界面以外的混凝土板有效宽度(mm ); eff b——混凝土板有效宽度(mm );td f 、cd f ——混凝土轴心抗拉、抗压强度设计值(MPa ); sk f 、sd f ——普通钢筋抗拉强度标准值、设计值(MPa )。
图2 设置承托混凝土板的纵向抗剪验算界面6.3.4 预制混凝土桥面板应进行簇钉群集中剪力作用下的抗劈裂验算。
单位长度内桥面板横向普通钢筋面积,可按下式计算:be s sd0.25V A d f >(7) 式中: b V ——单个剪力槽孔簇钉群承载力设计值(N );s d ——剪力槽孔间距(mm )。
6.4 剪力连接件计算6.4.1 宜采用集簇式焊钉作为预制混凝土板与钢梁的剪力连接件。
当各个焊钉满足本规范6.5.3条规定的最小布置间距要求时,可不考虑群钉效应所造成的连接件承载性能的降低。
