隧道洞身开挖及支护方案及二次衬砌施工方案
隧道洞身开挖及支护方案及二次衬砌施工方案
因为本项目两座隧道为短隧道，按照长度小于1000m的隧道单口掘进原则，施工拟根据现场实际条件分别采用：曾家隧道采用出口向进口端单向掘进，谭家隧道采用从进口向出口单向掘进。
洞身开挖采用挖机配合液压冲击锤开挖，开挖时加强监控量测及超前地质预测预报，发现与设计地质不符及时通知设计院确认地质并联系四方做出设计变更。
开挖根据围岩情况Ⅴ级地段采用六步CD法或三台阶临时仰拱法施工，开挖时预留变形量10～15cm，初期支护及时试作并封闭成环，封闭位置距离掌子面不大于35m。
出碴采用挖掘机配合装载机装碴，自卸汽车运输。隧道初喷及复喷均采用湿喷工艺施工。锚杆采用锚杆台车或风动凿岩机钻孔，钻孔完毕后，进行清孔、注浆，人工安装锚杆。型钢钢架、钢筋网及防水板均采用人工配合机械进行。
针对不同结构采取挂钢筋网、锚杆并喷射混凝土、超前小导管、钢支撑等多种初期支护。加强围岩与支护动态的观察、检测，控制围岩变形；开挖后及时进行初期支护，以有效发挥支护体系的整体支承作用，针对不同围岩情况和地下水情况采取不同的开挖和支护措施。

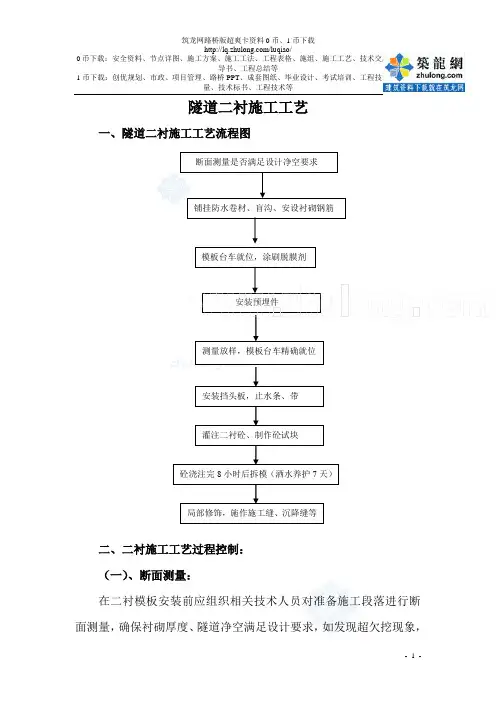

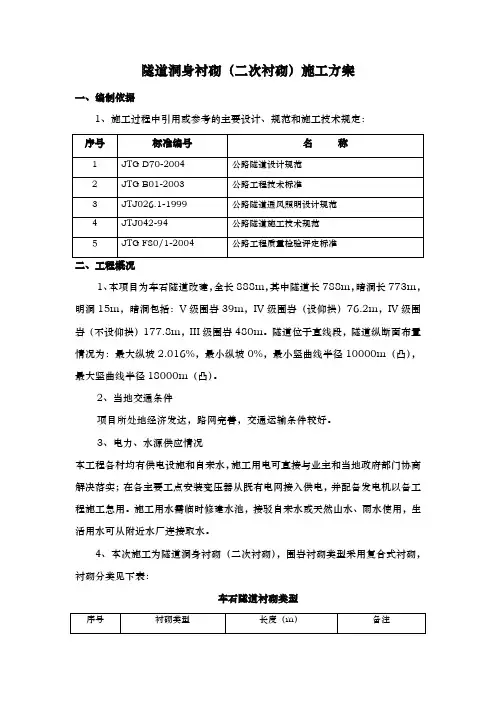

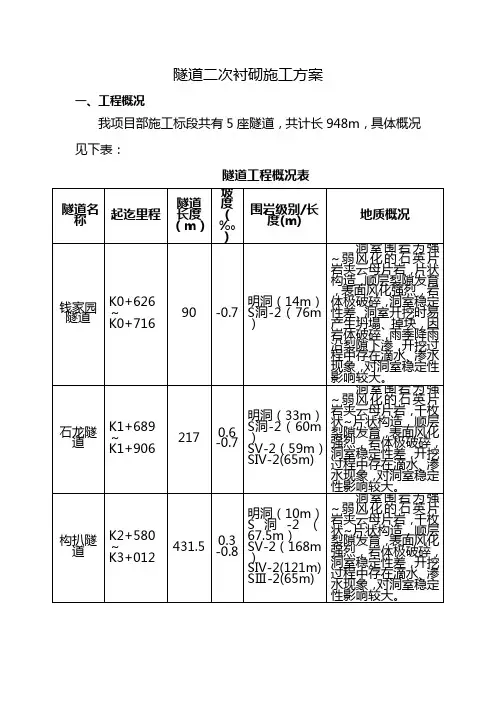

二次衬砌施工方案
隧道衬砌要遵循“仰拱超前、拱墙整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。
仰拱施做完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工，最后完成整体道床施工。混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，泵送混凝土浇筑，插入式捣固棒配合附着式振捣器捣固密实。
衬砌施作时间一般遵循新奥法要求初支达到稳定时；特殊情况下应及时施作，但应待衬砌混凝土强度达到设计与规范要求时，方可拆模。
二次衬砌距掌子面的距离Ⅳ级围岩不大于90m，Ⅴ级围岩不大于70m
