VS1高压真空断路器

VS1高压真空断路器

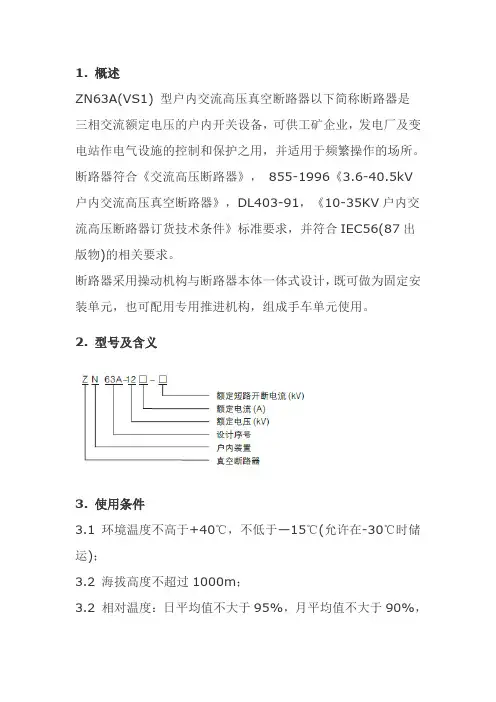

1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备,可供工矿企业,发电厂及变电站作电气设施的控制和保护之用,并适用于频繁操作的场所。

断路器符合《交流高压断路器》,855-1996《3.6-40.5kV户内交流高压真空断路器》,DL403-91,《10-35KV户内交流高压断路器订货技术条件》标准要求,并符合IEC56(87出版物)的相关要求。

断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配用专用推进机构,组成手车单元使用。

2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃,不低于—15℃(允许在-30℃时储运);3.2 海拔高度不超过1000m;3.2 相对温度:日平均值不大于95%,月平均值不大于90%,饱和蒸汽压日平均值不大于2.2×10Mpa,平均值不大于1.8×10 Mpa;3.4 地震热度不超过8度;3.5 没有火灾,爆炸危险,严重污秽,化学腐蚀以及剧烈震动的场所。

4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室,采用铜铬触头材料,杯状纵磁场触头结构,其触头的电磨损速率小,电寿命长,触头的耐压水平高,介质绝缘强度稳定,弧后恢复速度快,截流水平底,开段能力强。

6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式,主导电回路部分为三相落地式结构,真空灭弧室纵向安装在一个管状的绝缘筒内,绝缘筒由环氧树脂采用APG工艺浇注而成,因而它特别抗爬电。

这种结构设计大大地减小粉尘在灭弧室表面的聚积,不仅可以防止真空灭弧室受到外部因素的损坏,而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

35KV高压开关柜培训 ppt课件

35KV高压开关柜培训  ppt课件

ppt课件
23
4.2断路器的动作原理
1、储能动作 储能电机或人力通过储能
杆扳动手动储能操作块,通 过齿轮输出扭矩通过链轮传 动带动储能轴转动,驱动储 能轴上的挂簧拐臂转动,从 而拉长合闸弹簧,达到储能 的目的。当合闸储能弹簧储 能完成后,弹簧处于拉伸储 能状态,与此同时储能回路 微动开关动作,切断电机电 源,完成整个储能动作。
而当断路器处于合闸位置和储能状态时,能可靠地进行一次分—0.3s—合分操作循
环。
ppt课件
6
1.4分合闸线圈、操作次数要求
1.机械手动合分闸装置,以便在失去控制电源时操作断路器。该 手动装置有防误动措施。
2、所有控制设备,包括合分闸线圈,应采用正常工作电压为220V 的直流系统。其操作电压范围:
合闸线圈 65%~110% 分闸线圈 65%~120% 跳闸线圈不动作的电压 ≤30% 3、安装能显示断路器操作次数的计数器。该计数器与操作回路应 无电气联系,且不影响断路器的合分闸操作。 4、真空断路器机械操作次数大于10000次,额定开断短路电流次 数大于30次,厂家应提供断路器开断次数与开断电流次数曲线。 5、断路器上装有机械式分合闸指示,弹簧储能状态指示。 6、SF6断路器机械操作次数大于5000次,额定开断短路电流次 数大于25次,应提供断路器开断次数与开断电流次数曲线。
3、接地开关处于分闸位置时,后门、下门无法打开,防止了误入带电间隔。
4、断路器手车在试验或工作位置,而没有控制电压时,仅能手动分闸,不能合闸。
5、断路器手车在工作位置时,二次插头被锁定不能拔除。
6、各柜体可装电气联锁。
ppt课件
17
3.3带电显示装置
该装置由高压传感器和带电 显示器两单元组成。该装置不 但可以指示高压回路带电状况, 而且还可以与电磁锁配合,强 制闭锁,从而实现带电时无法 关合接地开关、防止误入带电 间隔,从而提高了配套产品的 防误性能。

(完整版)35kV真空断路器试验作业指导书

(完整版)35kV真空断路器试验作业指导书
GB 1984--1989 交流高压断路器 GB 50150--1991 电气装置安装工程 电气设备交接试验标准 JB 3855--1996 3.6 ~ 40.5kV 户内交流高压真空断路器
3 试验前准备工作安排
3.1 准备工作安排
√ 序号


1
根据试验性质,确定试验项目,组织作业人员学习作业指导书, 使全体作业人员熟悉作业内容、作业标准、安全注意事项
图 2 工频耐压试验接线图 图中: Ty 调压器; T 试验变压器; R 限流电阻; r 球隙保护电阻
球间隙; Cx 被试品; C1、 C2电容分压器; V 电压表
第 10 页 共 13 页
b. 试验记录: 标志与编号
真空断路器试验记录 试验日期
试验负责人
试验参加人
单位
断路器编号
记录
审核
铭牌
型号
额定电压 kV
6 升压过程不实行呼唱制度,会造成人员触电
7 登高作业可能会发生高空坠落或瓷件损坏
8 试验设备接地不好,可能会对试验人员造成伤害
9 变更试验接线,不断开电源,可能会对试验人员造成伤害。
3.5 安全措施
√ 序号


第 3 页 共 13 页
备注
回路电阻测试仪要求不小于 100A 时间精度误差: ≤0.1ms, 时间通道
触头开距及超行程应符合制造厂 的规定
合闸 接触 器
将直流电源的输出经刀闸分别
合闸电磁铁的最低动作电压应不
及合、分闸电 接入断路器二次控制线的合闸或分 磁 铁 的 最 低 闸回路中,在一个较低电压下迅速合
大于额定电压的 80%,在额定电 压的 80%~ 110%范围内可靠动
动作电压

ZN12真空断路器ZN72使用说明书

ZN12真空断路器ZN72使用说明书

一、概述
ZN12(ZN72)-40.5 户内真空断路器适用于35KV三相交流50HZ电力系统中,本断路器灭弧室为瓷质结构,采用纵向磁场触头,具有体积小,开断时产生的扩散电弧电流在触头上分布一致,不会出现局部熔融现象,还具有低电弧能量电压(20-200V)及低截流值(4-5A),并配有高可靠性的操作机构。

本断路器采用弹簧储能式机构,可用交流储能或直流操作,也可以用手动操作。

本断路器采用了特殊的触头材料,使灭弧室开断能力较高,并具有很长的电寿命。

本断路器结构简单、开断能力强、寿命长、操作功能齐全无爆炸危险、维修简单,适用于发电厂、变电站等配电系统的控制或保护开关,尤其适用于开断重负荷及频繁操作的场所。

真空断路器

真空断路器

真空断路器概述真空断路器是输配电设备开关的一种,其主要特点是灭弧室的介质是真空。

本真空断路器资料由厦门日华机电成套有限公司总结,我司专业指导真空断路器辅件,欢迎来图来样定做。

真空断路器的静触头和动触头均放置在真空的玻璃泡中,因而熄弧快,触头不致氧化,适合于频繁操作,也没有变压器油的火灾危险性。

真空断路器真空度要求为10负四次平方mmHg以上,所以密封比较困难。

真空断路器的核心技术在于真空灭弧室,真空灭弧室的发明是真空断路器出现的开端。

发展历史真空灭弧室的发明标志着真空断路器的出现,1893年,美国的里顿豪斯提出了结构简单的真空灭弧室,并获得了设计专利。

1920年瑞典佛加公司第一次制成了真空开关。

1926年美国索伦森等公布的研究成果也显示了在真空中分断电流的可能性,但因分断能力小,又受到真空技术和真空材料发展水平的限制,尚不能投入实际使用。

随着真空技术的发展,50年代美国才制成第一批适用于切断电容器组等特殊要求的真空开关,分断电流尚停在4千安的水平。

由于真空材料冶炼技术上的进步和真空开关触头结构研究上所取得的突破,1961年,美国通用电气公司开始生产15千伏、分断电流为12.5千安的真空断路器。

1966年试制成15千伏、26千安和31.5千安的真空断路器,从而使真空断路器进入了高电压、大容量的电力系统。

80年代中期,真空断路器的分断能力已达100千安。

真空电弧问题当断路器触头在真空中分断电流时会产生真空电弧。

真空电弧靠触头材料所生成的金属蒸气来维持。

由于气体压力低,电弧等离子体中的电子、离子或金属粒子具有强烈的扩散作用,因此真空电弧很容易被熄灭,并且触头间隙的介质强度恢复速度很高。

真空电弧有扩散型和集聚型两种基本形态。

扩散型真空电弧通常在数千安以下的电流范围内产生,它没有显著的阳极位降区,而阴极斑点不断向四周迅速扩散。

集聚型真空电弧在电流超过某个数值(一般在10千安以上)时产生,阴极上所有斑点相互吸引而集聚在一起,其运动变得很缓慢,并出现阳极斑点和位降区。

35kV中置式开关柜技术规范书

35kV中置式开关柜技术规范书

技术规范书一、总则和说明:标准:本技术说明中所使用的标准为:(1)DL/T593-1996 高压开关设备的共用订货技术导则(2)GB2900.20-94 电工术语高压开关设备(3)GB1208-87 电流互感器(4)GB1207-86 电压互感器(5)GB6450-86 干式电力变压器(6)GB156-93 高压开关设备常温下的机械试验(7)GB2900.19-82 电工术语高电压试验技术和绝缘配合(8)GB-2706-89交流高压电器动、热稳定试验方法(9)GB-1985交流高压隔离开关和接地开关(10 ) GB-50150-91 电气装置安装工程电气设备交接试验标准(11 )GB763-90 交流高压电器在长期工作时的发热(12)GB3309-89 高压开关设备常温下的机械试验(13 )GB/T13540-92 高压开关设备抗地震性能试验(14 )户内交流高压开关柜订货技术条件这些法则和标准提出了最低要求,如果根据卖方的意见并经用户接受,使用优于或更为经济的设计或材料,并能使卖方设备良好地、连续地在本规范所规定的条件下运行时,则这些标准也可由卖方超越。

当标准、规范间出现不一致时,卖方应从严执行。

如有困难,应及时告知用户商量解决。

投标书中应提供的资料:投标书中应包括的内容:1.产品鉴定文件。

2.技术数据和有关技术资料。

3.设备外型和尺寸图、组装图。

4. 试验报告。

5.提供两年以上的供货记录(简要参数、安装地点、投运时间、运行时间、运行情况记录)。

6.柜内所配外购件(如真空开关、隔离开关、电流互感器、支柱瓷瓶等)均应提供产品鉴定文件、有关数据和有关技术资料。

7.工厂的质量保证体系符合ISO-9000系列标准的验收合格证书。

8.工厂对售后服务的承诺。

9.与评标有关的其他技术资料。

投标商应提供随设备配备的备品备件及专用工具、仪表仪器等物件清单。

本规范书经买卖双方确认后作为订货合同的技术附件。

本规范书未尽事谊,由买卖双方协商确定。

真空断路器试验规范

真空断路器试验规范真空断路器试验项目及标准1、辅助及控制回路交流耐压试验方法辅助和控制回路交流耐压值为1000V,可采用普通试验变压器或500V兆欧表摇测1min代替,安全措施及注意事项试验中回路中不应有其它工作进行,使用兆欧表测量后应充分放电,试验标准不应有击穿情况2、合闸接触器和分合闸电磁铁线圈的直流电阻和绝缘电阻试验方法使用单臂电桥测量合闸接触器和分合闸电磁铁线圈的直流电阻,使用1000V兆欧表测量绝缘电阻,安全措施及注意事项测量后应充分放电,试验标准1绝缘电阻不低于1MΩ.2直流电阻应符合制造厂规定3、断路器整体和断口间绝缘电阻试验方法使用2500V兆欧表测量真空断路器整体对地和断口间绝缘电阻,安全措施及注意事项1试验时应记录环境温度.2测量后对所测回路进行放电,试验标准交接时、大修后:35kV 3000 MΩ 10kV 1200 MΩ运行中:35kV 1000 MΩ 10kV 300 MΩ4、导电回路电阻试验方法将断路器合闸,将导电回路测试仪试验线接至断路器一次接线端上,电压线接在内侧,电流线接在外侧.如采用直流压降法测量,则电流应不小于100A;安全措施及注意事项接线时应和注意保持与带电设备距离;试验标准导电回路电阻数值应符合制造厂的规定5、合、分闸时间及同期性及合闸弹跳时间试验方法1将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中,用试验接线将断路器一次各断口的引线接入测试仪的时间通道.2将可调直流电源调至额定操作电压,通过控制断路器特性测试仪,对真空断路器进行分、合操作,得出是各相合、分闸时间及合闸弹跳时间.三相合闸时间中的最大值与最小值之差即为合闸不同期;三相分闸时间中的最大值与最小值之差即为分闸不同期.3试验时也可采用站内直流电源作为操作电源;对于电磁操作机构,应将合闸合控制线接至合闸接触器线圈回路安全措施及注意事项1试验时也可采用站内直流电源作为操作电源;对于电磁操作机构,应将合闸合控制线接至合闸接触器线圈回路.2采用外接直流电源时,应防止串入站内运行直流系统试验标准1合、分闸时间与合、分闸不同期应符合制造厂的规定.2合闸弹跳时间除制造厂另有规定外,应不大于2ms6、合闸接触器及合、分闸电磁铁的最低动作电压试验方法1将直流电源的输出经刀闸分别接入断路器二次控制线的合闸或分闸回路中,在一个较低电压下迅速合上并拉开直流电源出线刀闸,断路器不会动作,逐步提高此电压值,重复以上步骤,当断路器正确动作时,记录此前的电压值.则分别为合、分闸电磁铁的最低动作电压值.2如果存在第二分闸回路,则应同时测量第二分闸电磁铁的最低动作电压试验标准1并联合闸脱扣器应能在其交流额定电压的85%—110%范围或直流额定电压的80%—110%范围内可靠动作;并联分闸脱扣器能在其额定电源电压的65%—120%范围内可靠动作,当电源电压低至额定值的30%或更低时不应脱扣.2在使用电磁机构时,合闸电磁铁线圈的端电压为操作电压额定值的80%关合电流峰值大于50kA时为85%时应可靠动作.7、断路器主回路对地、断口间及相间交流耐压试验方法1 对断路器分别进行三相合闸对地、断口间以及相间进行耐压.2试验电压为:10kV等级为35kV,1min,35 kV等级为80kV,1min.安全措施及注意事项1接线时应注意保持与带电设备距离.2试验过程应有人监护并呼唱,当出现异常情况时,应立即停止试验,降低电压,断开电源,被试品进行接地放电后再对其进行检查,查明原因后,方可继续试验试验标准试验中无击穿、闪络8、灭弧室真空度测试真空度应符合制造厂规定9、测量绝缘拉杆的绝缘电阻10、断路器操作机构检查试验断路器机构分和闸灵活,无卡涩;机械连锁正确,位置指示明显无误;辅助开关动作灵活、接触可靠.真空断路器试验记录审核人:试验员:报告日期:。

35KV高压开关柜技术协议

平度新河风电场49.5MW工程35kV高压开关柜技术协议甲方:乙方-----------------------------------------1.1 适用范围本技术条件适用于大唐平度新河风电场49.5MW工程高压开关柜及其附属设备,包括以下设备:(1)35kV移开式真空断路器开关柜(接地变柜)1面(2)35kV母线PT柜1面(3)电流互感器1组1.2 使用环境条件(1)使用地点:户内(2)周围环境温度最高气温38.7℃最低气温-18.3℃(3)海拔高度48.6m(4)地震基本烈度Ⅶ度(5)污秽等级Ⅲ级1.3 标准本合同应遵照的主要规范与标准有:(1)DL/T404-1997 户内交流高压开关柜订货技术条件(2)DL/T593-2006 高压开关设备和控制设备标准的共用技术要求(3)DL/T403-2000 12-40.5kV高压真空断路器订货技术条件(4)DL/T538-2006 高压带电显示装置(5)DL/T539-1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件(6)DL/T615-1997 交流高压断路器参数选用导则(7)DL/T690-1999 交流高压断路器合成试验技术条件(8)GB1984-2003 交流高压断路器(9)GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求(10)G B311.1-1997 高压输变电设备的绝缘配合(11)G B 3906-2006 3.6kV~40.5kV交流金属封闭开关设备和控制设备(12)G B11032-2000 交流无间隙金属氧化物避雷器(13)G B1208-2006 电流互感器(14)G B 1207-2006 电磁式电压互感器(15)G B/T 8349-2000 金属封闭母线(16)G B50062-1992 电力装置的继电保护和自动装置设计规范(17)G B/T 14285-2006 继电保护和安全自动装置技术规程(18)D L/T478-2001 静态继电保护及安全自动装置技术条件(19)D L/T769-2001 电力系统微机继电保护技术导则(20)D L/T5137-2001 电测量及电能计量装置设计技术规程(21)D L/T5132-2001 水力发电厂二次接线设计规范(22)D L/T872-2004 小电流接地系统保护装置(23)国电调(2002)138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》第二章专用技术规范2.1 开关柜35kV移开式开关柜的设计、制造、试验、包装、运输、安装除满足第1.4条所列规范与标准外还必须满足本技术条件的要求。

ZN85-40.5型手车式高压断路器技术说明书

ZN85-40.5(3AV3)型户内高压真空断路器1. 概述ZN85-40.5(3AV3)型户内交流高压真空断路器(以下简称“断路器”)适用于交流50Hz.35kV电力系统中,可供工矿企业、发电厂及变电站等作为保护和控制设备之用,并适用于频繁操作的场合。

本产品性能符合国家标准GB1984《交流高压断路器》及JB3855《3.6-40.5kV户内交流高压真空断路器》等标准的规定。

2. 型号及含义3. 使用条件3.1 周围空气温度:不超过40℃;日平均温度不超过35℃;最低周围空气温度为-25℃。

3.2 空气相对湿度:日平均值不大于95%,月平均值不大于90%;水蒸气压日平均值不大于2.2kPa;月平均值不大于1.8kPa;3.3 海拔高度:不超过1000m;3.4 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染;3.5 来自开关设备和控制设备外部的振动或地动是可以忽略的;3.6 在二次系统中感应电磁干扰的幅值不超过1.6kV。

4. 技术参数4.1 ZN85-40.5真空断路器主要技术参数4.2 断路器装配调整后的机械特性技术参数5. 主要技术参数5.1 结构特点5.1.1 断路器采用一体化和模块化设计,整体结构简单合理,采用上下置,灭弧室部分在上面,联锁和操动部分在下面。

使用专用的弹簧气操动机构,无需调整,动作稳定可靠。

5.1.2 断路器的三相导电回路的真空灭弧室布置在封闭的绝缘筒内,其绝缘筒采用机电性能可靠的材料并用成熟的真空浇注工艺而成。

这样不仅使相间绝缘性能显著提高,而且使每相回路不受外界恶劣环境的影响,可以防止灰尘和异物进入主导回路,并缩小了断路器的整体尺寸。

5.1.3 断路器采用美国Cutler-Hammer公司生产的WL-35855X型真空灭弧室或采用国内最新设计线圈式纵向强磁场结构真空灭弧室。

它采用陶瓷外壳,铜墙铬触头材料,具有外形尺寸小,绝缘水平高、灭弧能力强,电寿命长及优良的开断和关合短路电流的性能。

35kV 开关柜技术规范

山西华晋韩咀煤业35kV变电站新建工程35kV开关柜技术规范山西晋通电力勘察设计院二〇一三年一月供货范围:见附件一《供货清单》1、总的要求1.1本书提出了对设备本体及其附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

1.2本书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准的条文,供货方应按有关标准提供符合国标、行标和本书的优质产品。

1.3本书所使用的标准及规定的条款如遇到与供货方所执行的标准不一致时,按较高标准执行。

1.4本书经买卖双方确认后,作为合同的附件,与合同正文具有同等的法律效力。

1.5本书中涉及有关商务方面的内容,如与合同的《商务部分》有矛盾时,以《商务部分》为准。

1.6对设计图纸、说明书和试验报告的要求1.6.1图纸及图纸的认可和交付1.6.1.1须经买方确认的图纸应由供货方提交表1所列接收单位。

表1 接收图纸单位买方在收到需认可图纸1周内,将一套确认的或签有买方校订标记的图纸(买方负责人签字)返还给供货方。

凡买方认为需要修改且经供货方认可的,不得对买方增加费用。

在未经买方对图纸作最后认可前任何采购或加工的材料损失应由供货方单独承担。

1.6.1.2供货方在收到买方确认图纸(包括认可方修正意见)后,应于1周内向表1所列有关单位提供最终版的正式图纸和CAD文件电子版,正式图纸必须加盖工厂公章或签字。

1.6.1.3完工后的产品应与最后确认的图纸一致。

买方对图纸的认可并不减轻供货方关于其图纸的正确性的责任。

设备在现场安装时,如供货方技术人员进一步修改图纸,供货方应对图纸重新收编成册,正式递交买方,并保证现场安装后的设备与图纸完全相符。

1.6.1.4图纸的格式:所有图纸均应有标题栏、全部符号和部件标志,文字均用中文书写,并使用国际单位制。

1.6.1.5供货方免费提供买方全部最终版的图纸、资料及说明书。

其中,图纸应包括总装配图及安装时设备位置的精确布置图,并且应保证买方可按最终版的图纸资料对所供设备进行维护,并在运行中进行更换零部件等工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

35KV真空断路器技术要求技术要求编号:2014-06一、设备名称:35KV断路器二、设备型号、数量:ZW7-40.5 /2000-31.5 7台三、遵循的主要技术标准规范供方须执行现行国家标准和行业标准。

按现行的技术要求较高的标准执行。

GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 311.1 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特征》GH3309 《高压开关设备常温下的机械试验》四、配套设备情况:2组(6个)三相过电压保护器五、使用环境条件:1、海拔高度达到2000m;2、环境温度:最高+40℃,最低-40℃;3、风压达到700Pa以上(相当于风速34m/s);4、地震强度达到8级以上;5、污秽等级:Ⅲ级以上;6、无火灾、无爆炸危险,有尘埃、烟、腐蚀性气体蒸汽的污染场所。

7、户外8、使用环境湿度小于90%六、技术参数和要求:(一)基本(关键)技术参数和要求1、额定电压:40.5 kV2 、额定频率:50 Hz3 、额定电流:2000A4 、额定绝缘水平:1min工频耐压干式95kV,湿式80 kV,雷电冲击耐压(峰值)185 kV。

5、额定短路开断电流:31.5kA6 、额定短路关合电流:80kA7 、额定短时耐受电流:31.5kA8、额定峰值耐受电流:80kA9、额定短路持续时间:4s10、额定短路开断电流开断次数:20次11 、额定电容器组开断电流:400A12 、机械寿命:10000次13 、动静触头允许磨损厚度3 mm14、重量1100 kg15、真空灭弧室真空度低于1.33×10-5Pa16、全开断时间小于等于80ms(1)触头开距20±2 mm(2)触头超行程4±1 mm(3)平均分闸速度1.4±0.2 m/s(4)平均合闸速度0.4±0.2 m/s(5)触头合闸弹跳时间≤3 ms(6)三相分闸同期性时差≤2ms(7)相合闸同期性时差≤2ms(8)合闸时间45≤t≤90 ms(9)分闸时间33≤t≤65 ms(额定操作顺序:分-0.3S-合分—180S-合分)(10)每相回路电阻≤40μΩ(11)相间中心距:710mm(12)分合闸电压:DC220V(二)一般技术参数和要求1、断路器要求为瓷瓶支柱式结构,瓷瓶喷涂RTV防污涂料,上瓷瓶内装真空灭弧室(采用宝光产品),下瓷瓶内装电流互感器的进、出线端。

电流互感器要求装 4 线圈,变比根据需要可在300-600-800-1000/5内选取,精度等级0.2S/0.5/10P20/10P20,每个线圈带抽头。

一次、二次不互相干扰。

2、在支柱瓷瓶和真空灭弧室之间采用新型的绝缘材料填充,必须解决防凝露问题。

该绝缘材料须具有绝缘性能好、耐老化、耐室外高温,还具有憎水性等特点;3、操动机构安装在一个防水的机构箱体内,为防止箱体内的电器控制元件受潮,操作箱体内装有加热器,可根据箱体内的温、湿度自动投入或切除;4、断路器开断性能必须优良,燃弧时间短,电寿命长,可以开合电容器组电流400A,户外交流高压真空断路器无重燃现象。

操动机构类型弹簧储能电动,分、合闸;储能电机额定电压交、直流220V两用开关操作电压为交、直流220V两用。

5、开关箱体采用不锈钢外壳静电喷涂,颜色浅灰,外壳质保20年不锈蚀。

带开关底托架,高度2米。

6、三相过电压保护器:HY5WZ-51/134,带安装支架。

7、避雷器加装放电计数器。

8、每台开关带250米35KV开关保护控制电缆(具体型号待定)。

七、产品资质要求:1、投标人必须是一个依法组建、注册、具有独立法人资格,具有合同项目设备的设计、制造(生产)许可证或资质证明;2、具有完善的质量保证体系,必须持有国家认定的有资质机构颁发的ISO9000系列认证书或等同的质量保证体系认证证书;3、合同项目设备必须具有国家级检验机构出具的检验报告。

4、制造过额定电压35kV及以上电压等级的设备生产,且有三年及以上的运行业绩;5、最近三年内没有发生骗取中标、严重违约等不良行为;6、具有良好的银行资信和商业信誉,没有处于被责令停业,财产被接管、冻结及破产状态,近三年经济行为没有受到起诉;7、经营状况良好,连续两年以上盈利。

八、供货范围及数量:备品备件、各种资料。

九、售后服务及质保期要求:1、接到信息后1小时内响应,12小时达到现场,履行“产品售后服务承诺”厂家提供技术培训。

2、设备自安装投运后,质保期三年,在质保期内因制造质量或非人为因素,设备发生损坏或不能正常工作,厂方负责免费维修;质保期后,维修收取一定的费用。

3、供货方负责现场安装、调试、试验等技术指导和使用方人员的培训,供货方负责为使用方提供相关的技术资料,专用工具和易损备件,供货方提供开关柜完整的一次系统图及二次原理接线图(14套);十、生产制造期:30天。

十一、交货期:合同签订后35天。

十二、到货地点:生产方送货到设备安装现场。

十三、其他项目1、凡本技术条款未提及的各项技术要求,均按现行按照国家及行业标准执行。

2、设备在制造过程中和出厂前,用户有权到厂家进行设备生产阶段性验收和出厂验收。

3、设备安装期间,厂家要派专业技术人员全权代表供方到现场进行技术指导及参与协调,及时解决安装中出现的问题,确保安装工作保质保量顺利进行。

4、中标方与用户单位签订技术协议。

技术审核人:(单位章)年月日35KV隔离开关技术要求技术要求编号:2014-06八、设备名称:户外高压隔离开关九、设备型号、数量:GW5-35Ⅱ/1250A不接地20台单接地5台十、遵循的主要技术标准规范供方须执行GB1985-89《交流高压隔离开关》和厂技术条件OXKC.520005的规定及国家相关标准的要求。

按现行的技术要求较高的标准执行。

十一、配套设备情况:每台隔离开关须配电动操动机构十二、使用环境条件:1、海拔高度小于2000m;2、环境温度:最高+40℃,最低-40℃;3、风压达到700Pa以上(相当于风速34m/s);4、地震强度达到8级以上;5、污秽等级:Ⅲ级以上;6、无火灾、无爆炸危险,有尘埃、烟、腐蚀性气体蒸汽的污染场所。

7、户外,绝缘子污秽等级Ⅳ防污瓷瓶8、覆冰厚度不超过10㎜十三、技术参数和要求:(一)基本(关键)技术参数和要求1、额定电压:35 kV,最高工作电压45KV2 、额定频率:50 Hz3 、额定电流:1250A4 、额定绝缘水平:1min工频耐压95kV5、额定短时耐受电流:31.5kA6、额定短路持续时间:1s7、机械寿命:不低于5000次8、接地开关额定峰值耐受电流:80kA9、绝缘子污秽等级Ⅳ防污瓷瓶(二)一般技术参数和要求1、隔离开关交接时执行《华北电网有限公司电力设备交接和预防性试验规程》2008年版。

2、电动操作机构技术要求(1)型号CJ6(2)主轴转角180度(3)电机功率0.6KW(4)控制电源电压AC220V(5)重量85kg(6)操作时间 3.75S(7)电机额定电压AC380V(8)额定电流2A十四、产品资质要求:1、投标人必须是一个依法组建、注册、具有独立法人资格,具有合同项目设备的设计、制造(生产)许可证或资质证明;2、具有完善的质量保证体系,必须持有国家认定的有资质机构颁发的ISO9000系列认证书或等同的质量保证体系认证证书;3、合同项目设备必须具有国家级检验机构出具的检验报告。

4、制造过额定电压35kV及以上电压等级的设备生产,且有三年及以上的运行业绩;5、最近三年内没有发生骗取中标、严重违约等不良行为;6、具有良好的银行资信和商业信誉,没有处于被责令停业,财产被接管、冻结及破产状态,近三年经济行为没有受到起诉;7、经营状况良好,连续两年以上盈利。

八、供货范围及数量:备品备件、各种资料。

九、售后服务及质保期要求:1、接到信息后1小时内响应,12小时达到现场,履行“产品售后服务承诺”厂家提供技术培训。

2、设备自安装投运后,质保期三年,在质保期内因制造质量或非人为因素,设备发生损坏或不能正常工作,厂方负责免费维修;质保期后,维修收取一定的费用。

3、供货方负责现场安装、调试、试验等技术指导和使用方人员的培训,供货方负责为使用方提供相关的技术资料,专用工具和易损备件,供货方提供设备完整的一次系统图及二次原理接线图(四套);十、生产制造期:30天十一、交货期:合同签订后40天。

十二、到货地点:生产方送货到设备安装现场。

十三、其他项目1、凡本技术条款未提及的各项技术要求,均按现行按照国家及行业标准执行。

2、设备在制造过程中和出厂前,用户有权到厂家进行设备生产阶段性验收和出厂验收。

3、设备安装期间,厂家要派专业技术人员全权代表供方到现场进行技术指导及参与协调,及时解决安装中出现的问题,确保安装工作保质保量顺利进行。

4、中标方与用户单位签订技术协议。

技术审核人:(单位章)年月日35KV干式电磁式电压互感器技术要求技术要求编号:2014-06十五、设备名称:35KV电压互感器十六、设备型号、数量:JDZW-35干式电磁式电压互感器4套十七、遵循的主要技术标准规范GB311.1-1997 高压输变电设备和绝缘配合GB1207-1997 电压互感器GB16847-1997 保护用电流互感器暂态特性技术要求DL/T 726-2000 电力用电压互感器订货技术条件GB/T5582-1993 高电压电力设备外绝缘污秽等级GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1985 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1985 电力变压器第57部分承受短路的能力GB50150-1991 电气装置安装工程电气设备交接试验标准JB/T5357-1991 电压互感器试验导则十八、配套设备情况:十九、使用环境条件:5.1 海拔高度:≤1000m。

5.2 最大风速:35m/s(离地面高10m处待续10min的平均最大风速)5.3 月平均最高相对湿度(20℃):不大于90%。
