秒懂中国的各种电线
秒懂中国的各种电线各种各样的电线，抬头不见低头见，但你还真不一定认识它们！电压是多少，直流还是交流……这么一问，85%的人立马傻眼了……这也不怪大家，实话说，即便是学电的、在电力系统工作的人都不一定认识输电线路……今天，电网君教大家几个认输电线路的妙招。
（这是啥输电线路……）先说说输电杆塔的概念，输电导线是由输电杆塔一段一段撑起来的，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。
高电压等级的线路需要有更大的安全距离，所以要架得很高，只有铁塔才能有能力负担数十吨的线路，一根电线杆架不了这么高、也没这么大支撑力，所以电线杆都是较低电压等级的。
至于多高电压算高，多低算低，这个回头细说。
（皖电东送1000千伏特高压交流线路）对了，电压等级都是说线电压，ABC三相中任意两相之间的电压。
家里用的220伏是相电压，是三相中任意一相对大地的电压。
实际家里用电是380伏线电压的（220伏的根号3倍），只是到了楼门口了，才三相分开，比如ABC三相各入一栋楼的三个单元。
380伏电压等级在电力系统也叫0.4千伏电压等级，对比下目前的1000千伏特高压输电线路，差2500倍，颤抖吧~我们在旅行沿途看到的一般都是输电铁塔，至于塔型什么的没啥意思就不说了，猫头塔、酒杯塔、门型塔、V字塔都是“象形”的，看样子就知道。
输电线路也分直流和交流（DC和AC），直流好认但不是很常见，国内的线路就那么几条，碰上不容易。
下图是±800千伏哈密南—郑州特高压直流输电线路。
铁塔是T型的，下面吊着两回输电线路，一边正极，一边负极，至于为啥正极和负极要分这么多股线，咱们等到讲交流线路的分裂导线时再说。
仔细看铁塔上面还伸出来了两个小“角”，一边也各一条“细线”，这不是输电用的，而是避雷用的避雷线，也叫地线。
下面集中说说交流线路，这个几乎是“大宝天天见”。
交流的一回线路有A、B、C三相，输电铁塔最顶端顶着的是避雷线。
雷暴多地区或电压等级高的线路是两根避雷线，雷暴不严重或电压等级低的线路可以减少到一根避雷线，这个是从工程实际和省钱的角度选择的，反正大家看到最顶端细细的一或两根线就知道是避雷线了。
避雷线都是跟铁塔相连的，为的是把雷击时的电流能顺着铁塔引到地里面去。
不过在接的时候，避雷线和杆塔中间是有段绝缘体或绝缘子的，仔细看，能看到跳线。
这样的目的是可以在雷击时方便击穿泄流，同时在平时减少输电损耗。
如果避雷线直接连着铁塔，则线中对导线的感应电流会直接流入大地，导致输电损耗。
避雷线一般都高电压等级的空旷地区的输电铁塔用，咱们看到的电线杆上一般很少有避雷线：一是电线杆一般是在城市内，有其他更高的建筑可以被雷劈；二是本来低电压等级的电线杆就送不了多少电，还要架根避雷线的成本就高了。
避雷线下面就是输电线路了，根数都是3的倍数，3根线的叫一回线，6根线的叫两回线，12根的就叫四回线了，每一回里都有ABC三相的三根线。
开头的那张图我们就叫“同塔四回”线路。
之所以一个塔上有多回线路，主要是考虑输送容量和占地面积，所以也衍生出了“线路长度”和“回路长度”的概念，对同塔双回而言，回路长度是线路长度的2倍，以此类推。
下图也是两个同塔四回的线路，如果是不同电压等级的，则上面导线的电压要高于下面导线的电压，电压越高对地的安全距离要求越高。
两种不同布置的同塔四回线路避雷线和输电导线其实也很好区分，一个是直接顶在杆塔上的，一个是需要用绝缘子串悬挂在杆塔上的。
杆塔上是地电位，没有绝缘子串的绝缘，导线就直接对杆塔短路了。
看输电线路，能分清电压等级是首位的，这决定了是哪条线，大概输送多少功率，输送多远距离。
怎么一眼看出输电线路的电压呢？秘诀是“三看”：看导线分裂数、看绝缘子串长度、看杆塔高度。
1看导线是几分裂的先说分裂数，正如下面这张图片显示的，对于ABC三相中的每一相导线，都是分成好几股的，比如下面这个1000千伏特高压输电线路就分了8股，叫“八分裂”导线。
之所以一相导线要分裂成好几股，是要把导线的“等效直径”扩大，相当于用几股较细的导线（相对较细，其实也有女生的手腕子粗），围成一个近似圆形，相当于把整相的导线直径“等效”扩大了。
扩大“导线直径”有这么几个原因：一是交流电有“趋肤效应”，因为自感的原因，电流大部分都在导线表面流动，导体中间几乎没有电流，把导体弄成管状可以简约材料减轻重量，既然是管状，不如弄成分裂导线代替管状线；二是高压输电线电流很大，要求导线的电阻低，电阻与导线的面积成反比，因此本来要用很粗管状导线代替，现在就用分裂导线了（在变电站里还是用管母线）；三是导线越粗，导线表面电场强度就越低，电晕就越小。
电晕是对电能的损耗，我们当然希望把导线弄粗些，降低表面场强及电晕。
电晕是一种放电现象，雨天在输电线周围可能会听到“兹兹”的声音，那就是电晕的声音，夜里也能看到导线在发微弱的光，当然电晕也不是只有坏处，以后可以细说。
由电晕的“兹兹”声，也会带来无线电干扰，这也是为什么直流导线也要分裂的原因，都是为了降低电晕。
在1000千伏以下还有750千伏的超高压输电线路，这个电压等级只在我国的西北电网使用，欧洲倒也有765千伏这个电压等级的线路。
750千伏电压等级一般用六分裂的导线。
500千伏的是按规程是四分裂导线，不过据观察，现在六分裂导线居多了，尤其在大城市周边，可能是输送功率大了。
220千伏的一般是两分裂，110千伏及再往下的电压等级就不用分裂导线了，单根就行，电晕已经不严重了。
不过可能因送电功率大的原因，某些地方也能见到220千伏四分裂，110千伏两分裂。
三分裂的导线理论上有，但还真没怎么见过。
2看绝缘子片数什么是绝缘子呢？看下图红圈圈里的绿色玻璃长状的物体就是绝缘子了。
绝缘子是一种特殊的绝缘控件，通常有玻璃或陶瓷制成，是为了增加爬电距离的。
其形状是飞碟状的，一个飞碟算一片绝缘子，绝缘子串是把若干飞碟串起来，隔离导线与杆塔用的。
下图是玻璃钢绝缘子的一片的形状。
再说绝缘子片数。
导线分裂数比较好数，数清楚几根线就知道是多高电压等级的了。
除了看分裂数，也可以数绝缘子的片数，不过比较费眼，熟了的话扫一眼就知道。
常用的绝缘子还有陶瓷绝缘子，下图就是是陶瓷绝缘子还有合成绝缘子一片绝缘子大概的厚度是15厘米，串7片差不多一米。
一般情况下：750千伏，32个500千伏，23-25个330千伏，17个220千伏，13个110千伏，7个66千伏，5个35千伏，3个如果高海拔、污秽重的地区或者重要的塔，片数还要增加几片。
基本可以看出1片绝缘子可以承受1-1.5万伏特的电压，但随着电压等级的升高，承压的非线性越强。
实际上，不同地区不同环境，绝缘子片数可能差别很大。
当然不同类型的绝缘子，要求的片数也不同，下图那张1000千伏特高压的图，电网君用肉眼数了下，大概五六十片了，真是好长……1000千伏交流特高压线路绝缘子±800千伏特高压直流线路绝缘子。
3看杆塔的高度除了数分裂数和绝缘子片数，还可以看看杆塔的高度，虽然设计规程上没有规定杆塔要多高，但非常详细地规定了输电导线距离其他物体的最小距离。
（500千伏线路铁塔）输电线路一档大约500米，导线是要下垂的，尤其是天气热和用电负荷大的时候，导线热胀冷缩，会下垂的更厉害。
所以规定中明确写了各电压等级的输电线路的导线对各种物体的最小距离。
例如，在居民区导线对地面最小距离分别为：35~110千伏是7米，220千伏是7.5米，330千伏是8.5米，500千伏是14米，750千伏为19.5米。
（750千伏线路铁塔）如果考虑导线弧垂和绝缘子长度，则：110千伏大概离地面十几米，220千伏和330千伏是二十几米，500千伏是三四十米，750千伏是五十几米，1000千伏是七八十米。
（1000千伏特高压线路铁塔）换算成楼房高度，那分别是5层楼、8层楼、12层楼、18层楼和25层楼，有点印象了吧。
不过这都很粗略，根据气候和地形不同，高度是要调整很大的。
总体来说，区分电压等级最容易看的是导线分裂数，最准确能判断的是绝缘子片数，最有震撼力的是杆塔的高度。
我们能看到的输电线路，都是地形地貌比较好的地区，要知道崇山峻岭中、大川大河上也都有输电线路，尤其是给偏远地区送电，铁塔和电线材料都是人拉肩扛上去的，相当辛苦！可以说连公路都没有的地方，可能会有输电线路，真的要向送变电工作人员们致敬！最后说说输电杆塔上的小玩意儿。
Look！猜猜这个刺儿和橘黄色的小风车是干嘛的？防鸟刺答案揭晓：都是防鸟的！倒刺是防止鸟筑巢，用在铁塔上；小风车是驱赶鸟的，一般用在电线杆上。
下次可以留意下哈！（某年某日，电网君出门抬头一看，发现电杆上有一只玩具熊，据说也是驱鸟的，顿时吐血三升……）为啥输电杆塔跟鸟过不去呢？因为鸟粪是导致输电线路短路故障的重要原因。
鸟粪是导电的，排放到绝缘子串上时，很会构成导线的对地短路通道，所以输电线路都很怕“愤怒的小鸟”……（当然，对于防鸟，正如电网君3月30日那一期微信介绍的厦门经验那样，有更环保更和谐的方法）除了鸟，蛇、鼠、黄鼠狼、或者翼展太长的大鸟都可能导致输电线路的对地或相间短路。
大树也会，所以也要定期修剪树木。
哎，运维的小伙伴不容易啊，还得和各种动植物打交道……。

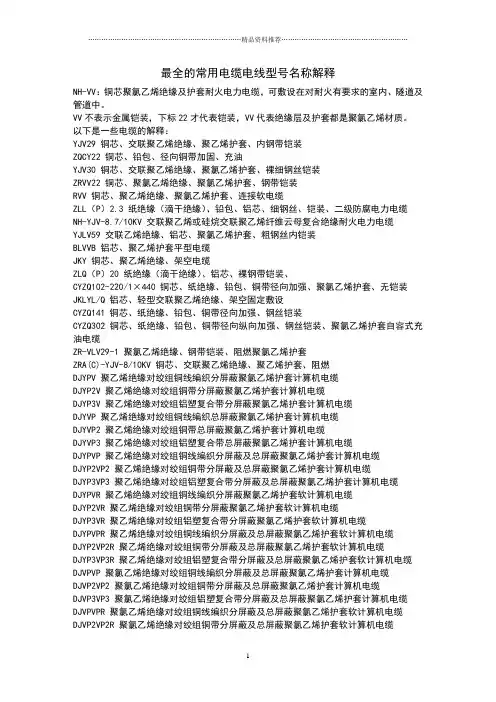

最全的常用电缆电线型号名称解释
最全的常用电缆电线型号名称解释NH-VV：铜芯聚氯乙烯绝缘及护套耐火电力电缆，可敷设在对耐火有要求的室内、隧道及管道中。
VV不表示金属铠装，下标22才代表铠装，VV代表绝缘层及护套都是聚氯乙烯材质。
以下是一些电缆的解释：YJV29 铜芯、交联聚乙烯绝缘、聚乙烯护套、内钢带铠装ZQCY22 铜芯、铅包、径向铜带加固、充油YJV30 铜芯、交联聚乙烯绝缘、聚氯乙烯护套、裸细钢丝铠装ZRVV22 铜芯、聚氯乙烯绝缘、聚氯乙烯护套、钢带铠装RVV 铜芯、聚乙烯绝缘、聚氯乙烯护套、连接软电缆ZLL（P）2.3 纸绝缘（滴干绝缘）、铅包、铝芯、细钢丝、铠装、二级防腐电力电缆NH-YJV-8.7/10KV 交联聚乙烯或硅烷交联聚乙烯纤维云母复合绝缘耐火电力电缆YJLV59 交联乙烯绝缘、铝芯、聚氯乙烯护套、粗钢丝内铠装BLVVB 铝芯、聚乙烯护套平型电缆JKY 铜芯、聚乙烯绝缘、架空电缆ZLQ（P）20 纸绝缘（滴干绝缘）、铝芯、裸钢带铠装、CYZQ102-220/1×440 铜芯、纸绝缘、铅包、铜带径向加强、聚氯乙烯护套、无铠装JKLYL/Q 铝芯、轻型交联聚乙烯绝缘、架空固定敷设CYZQ141 铜芯、纸绝缘、铅包、铜带径向加强、钢丝铠装CYZQ302 铜芯、纸绝缘、铅包、铜带径向纵向加强、钢丝铠装、聚氯乙烯护套自容式充油电缆ZR-VLV29-1 聚氯乙烯绝缘、钢带铠装、阻燃聚氯乙烯护套ZRA(C)-YJV-8/10KV 铜芯、交联聚乙烯绝缘、聚乙烯护套、阻燃DJYPV 聚乙烯绝缘对绞组铜线编织分屏蔽聚氯乙烯护套计算机电缆DJYP2V 聚乙烯绝缘对绞组铜带分屏蔽聚氯乙烯护套计算机电缆DJYP3V 聚乙烯绝缘对绞组铝塑复合带分屏蔽聚氯乙烯护套计算机电缆DJYVP 聚乙烯绝缘对绞组铜线编织总屏蔽聚氯乙烯护套计算机电缆DJYVP2 聚乙烯绝缘对绞组铜带总屏蔽聚氯乙烯护套计算机电缆DJYVP3 聚乙烯绝缘对绞组铝塑复合带总屏蔽聚氯乙烯护套计算机电缆DJYPVP 聚乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机电缆DJYP2VP2 聚乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆DJYP3VP3 聚乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆DJYPVR 聚乙烯绝缘对绞组铜线编织分屏蔽聚氯乙烯护套软计算机电缆DJYP2VR 聚乙烯绝缘对绞组铜带分屏蔽聚氯乙烯护套软计算机电缆DJYP3VR 聚乙烯绝缘对绞组铝塑复合带分屏蔽聚氯乙烯护套软计算机电缆DJYPVPR 聚乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆DJYP2VP2R 聚乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆DJYP3VP3R 聚乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆DJVPVP 聚氯乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机电缆DJVP2VP2 聚氯乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆DJVP3VP3 聚氯乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆DJVPVPR 聚氯乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆DJVP2VP2R 聚氯乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆DJVP3VP3R 聚氯乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆JVVP 聚氯乙烯绝缘对绞组聚氯乙烯护套软计算机电缆JVVPR 聚氯乙烯绝缘对绞组铜线编织总屏蔽聚氯乙烯护套软计算机电缆JVVP2R 聚氯乙烯绝缘对绞组铜带总屏蔽聚氯乙烯护套软计算机电缆JVVP3R 聚氯乙烯绝缘对绞组铝塑复合带总屏蔽聚氯乙烯护套软计算机电缆JVV 聚氯乙烯绝缘对绞组聚氯乙烯护套计算机电缆JVVP 聚氯乙烯绝缘对绞组铜线编织总屏蔽聚氯乙烯护套计算机电缆JVVP2 聚氯乙烯绝缘对绞组铜带总屏蔽聚氯乙烯护套计算机电缆JVVP3 聚氯乙烯绝缘对绞组铝塑复合带总屏蔽聚氯乙烯护套计算机电缆DJYPV22 聚乙烯绝缘对绞组铜线编织分屏蔽聚氯乙烯护套双层钢带铠装计算机电缆DJYP2V22 聚乙烯绝缘对绞组铜带分屏蔽聚氯乙烯护套双层钢带铠装计算机电缆DJYP3V22 聚乙烯绝缘对绞组铝塑复合带分屏蔽聚氯乙烯护套双层钢带铠装计算机电缆DJYVP22 聚乙烯绝缘对绞组铜线编织总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆DJYVP3-22 聚乙烯绝缘对绞组铝塑复合带总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆DJYPVP22 聚乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆DJYP2VP2-22 聚乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆DJYP3VP3-22 聚乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆DJVPVP22 聚氯乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆DJVP2VP2-22 聚氯乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆DJVP3VP3-22 聚氯乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆JVVP22 聚氯乙烯绝缘对绞组铜线编织总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆JVVP2-22 聚氯乙烯绝缘对绞组铜带总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆JVVP3-22 聚氯乙烯绝缘对绞组铝塑复合带总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆ZR-VV ZR-VLV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆VV VLV 聚氯乙烯绝缘聚乙烯护套电力电缆ZR-VV ZR-VLV 聚氯乙烯绝缘聚乙烯护套阻燃电力电缆VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆ZR-VV22 ZR-VLV22 聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃电力电缆VV23 VLV23 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆ZR-VV23 ZR-VLV23 聚氯乙烯绝缘聚乙烯护套钢带铠装阻燃电力电缆VV32 VLV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆ZR-VV32 ZR-VLV32 聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装阻燃电力电缆VV33 VLV33 聚氯乙烯绝缘聚乙烯护套细钢丝铠装电力电缆ZR-VV33 ZR-VLV33 聚氯乙烯绝缘聚乙烯护套细钢丝铠装阻燃电力电缆kVV 铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆kVV22 铜芯聚氯乙烯绝缘聚乙烯护套钢带铠装控制电缆kVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆kVVP2 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆kVVP22 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆BV 铜芯聚氯乙烯绝缘电线BLV 铝芯聚氯乙烯绝缘电线BVR 铜芯聚氯乙烯绝缘软电线BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线BV-105 铜芯耐热105℃聚氯乙烯绝缘电线BV-ZR 铜芯聚氯乙烯绝缘阻燃型电线RV 铜芯聚氯乙烯绝缘连接软电线RVB 铜芯聚氯乙烯绝缘平型连接软电线RVS 铜芯聚氯乙烯绝缘绞型连接软电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆型连接软电线RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电线RV-105 铜芯耐热105℃聚氯乙烯绝缘连接软电线YQ YQW 轻型橡套软电缆YZ YZW 中型橡套软电缆YC YCW 重型橡套软电缆JKV JKLV 聚氯乙烯绝缘架空电缆NH-VV 铜芯聚氯乙烯绝缘及护套耐火电力电缆NHZR-VV 铜芯聚氯乙烯绝缘及护套耐火阻燃电力电缆NH-VV22 铜芯聚氯乙烯绝缘及护套钢带铠装耐火电力电缆NHZR-VV22 铜芯聚氯乙烯绝缘及护套钢带铠装耐火阻燃电力电缆NH-VV32 铜芯聚氯乙烯绝缘及护套细钢丝铠装耐火电力电缆NHZR-VV32 铜芯聚氯乙烯绝缘及护套细钢丝铠装耐火阻燃电力电缆NH-VDVD 铜芯低烟低卤聚氯乙烯绝缘及护套耐火电力电缆NH-VDVD22 铜芯低烟低卤聚氯乙烯绝缘及护套钢带铠装耐火电力电缆NH-VDVD32 铜芯低烟低卤聚氯乙烯绝缘及护套细钢丝铠装耐火电力电缆NH-EE 铜芯低烟无卤聚氯乙烯绝缘及护套耐火电力电缆NH-EE22 铜芯低烟无卤聚氯乙烯绝缘及护套钢带铠装耐火电力电缆NH-EE32 铜芯低烟无卤聚氯乙烯绝缘及护套细钢丝铠装耐火电力电缆NH-YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆NHZR-YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套耐火阻燃电力电缆NH-YJV22 铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装耐火电力电缆NHZR-YJV22 铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装耐火阻燃电力电缆NH-YJV32 铜芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装耐火电力电缆NHZR-YJV32 铜芯交联聚乙烯绝缘聚氯乙烯护套KFF22260 PFA绝缘和护套钢带铠装耐高温电缆KFP1F22-260 PFA绝缘和护套钢带铠装屏蔽耐高温电缆KFV 铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套控制电缆KFP1V 铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆KFV222 铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆KFVX 镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套控制电缆KFP1VX 镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆KFV22X 镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆KX-VV 聚氯乙烯绝缘和护套普通级K分度热电偶用补偿导线KX-VPV 聚氯乙烯绝缘和护套铜丝编织屏蔽普通级K分度热电偶用屏蔽补偿导线KX-FF 氟塑料绝缘和护套普通级K分度热电偶用补偿导线KX-FP1F 氟塑料绝缘和护套镀锡铜丝编织屏蔽普通级K分度热电偶用补偿导线KXS-VV 聚氯乙烯绝缘和护套精密级K分度热电偶用补偿导线KXS-VPV 聚氯乙烯绝缘和护套铜丝编织屏蔽精密级K分度热电偶用补偿导线KXS-FF 氟塑料绝缘和护套精密级K分度热电偶用补偿导线KXS-FP1F 氟塑料绝缘和护套镀锡铜丝编织屏蔽精密级K分度热电偶用补偿导线VV（VLV）聚氯乙烯绝缘聚氯乙烯护套电力电缆VY（VLY）聚氯乙烯绝缘聚乙烯护套电力电缆YJV（YJLV）交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY（YJLY）交联聚乙烯绝缘聚乙烯护套电力电缆括号中L代表铝芯电缆脚标22代表钢带铠装缘聚氯乙烯护套脚标23代表钢带铠装缘聚氯烯护套脚标32代表细钢丝铠装缘聚氯乙烯护套脚标33代表细钢丝装缘聚氯烯护套脚标42代表粗钢丝铠装缘聚氯乙烯护套脚标43代表粗钢丝装缘聚氯烯护套VV（VLV）类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
电线的几种分类
电线的几种分类
电线是电力传输和通信的重要组成部分，根据不同的用途和特点，电线可以分为多种类型。
本文将从几个方面介绍电线的分类。
一、按导体材料分类
1. 铜线：铜线是一种常见的导体材料，具有良好的导电性能和可塑性，适用于低电压、大电流的场合。
2. 铝线：铝线相对于铜线来说，价格更为经济，但导电性能稍逊于铜线，适用于中低电压、小电流的场合。
3. 铜铝合金线：铜铝合金线是铜线和铝线的混合物，具有铜线的导电性能和铝线的经济性，适用于中低电压、大电流的场合。
二、按绝缘材料分类
1. PVC电线：PVC电线是一种常见的绝缘材料，具有良好的耐磨性和耐腐蚀性，适用于低电压、小电流的场合。
2. XLPE电线：XLPE电线是一种高压电线，具有良好的耐高温性和耐电压性能，适用于高电压、大电流的场合。
3. 橡胶电线：橡胶电线具有良好的耐寒性和耐热性，适用于低温或高温环境下的电力传输。
三、按用途分类
1. 电力电缆：电力电缆是一种用于输送电力的电线，适用于各种电力设备和电力系统。
2. 通信电缆：通信电缆是一种用于传输信号的电线，适用于电话、电视、计算机等通信设备。
3. 控制电缆：控制电缆是一种用于控制电气设备的电线，适用于各种自动化控制系统。
电线的分类有很多种，不同的电线适用于不同的场合和用途。
在选择电线时，需要根据实际情况进行选择，以确保电力传输和通信的安全和稳定。

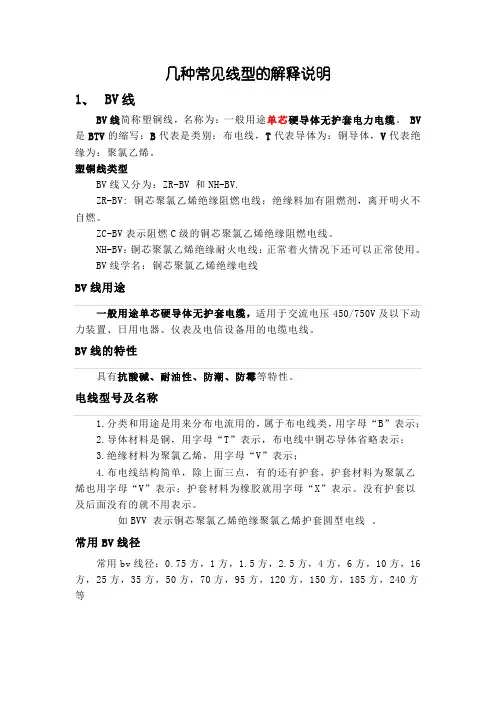

几种常见线型的解释说明
几种常见线型的解释说明1、BV线BV线简称塑铜线，名称为：一般用途单芯硬导体无护套电力电缆。
BV 是BTV的缩写：B代表是类别：布电线，T代表导体为：铜导体，V代表绝缘为：聚氯乙烯。
塑铜线类型BV线又分为：ZR-BV 和NH-BV.ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。
ZC-BV表示阻燃C级的铜芯聚氯乙烯绝缘阻燃电线。
NH-BV：铜芯聚氯乙烯绝缘耐火电线：正常着火情况下还可以正常使用。
BV线学名：铜芯聚氯乙烯绝缘电线BV线用途一般用途单芯硬导体无护套电缆，适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线。
BV线的特性具有抗酸碱、耐油性、防潮、防霉等特性。
电线型号及名称1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示；2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯，用字母“V”表示；4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。
没有护套以及后面没有的就不用表示。
如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。
常用BV线径常用bv线径：0.75方，1方，1.5方，2.5方，4方，6方，10方，16方，25方，35方，50方，70方，95方，120方，150方，185方，240方等其他相关内容BV软线用BVR表示，BV橡铜线用BX表示，BV橡铝用BLX表示，BV塑铝用BLV表示，耐火BV线用NH-BV表示，阻燃BV线用ZR-BV表示用途：普通绝缘电线，家用电线，是最常用的电线类型。
2、RVVP线RVVP全称铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆，主要用来做通信电缆，起到抗干扰的作用，因此RVVP外面有两层屏蔽层，一层是锡箔纸，一层是铜芯编织网。
RVVP结构：软导体PVC绝缘线外加屏蔽层和PVC护套的电缆. 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又叫做电气连接抗干扰软电缆。
电线规格型号大全
电线规格型号大全电线是电气工程中常用的一种导电材料，其规格型号的选择直接关系到电气设备的安全性和稳定性。
因此，了解各种电线的规格型号是非常重要的。
本文将为大家介绍一些常见的电线规格型号，希望能对大家有所帮助。
1. BV电线。
BV电线是一种常用的裸铜芯聚氯乙烯绝缘电线，其规格型号一般为1.5mm²、2.5mm²、4mm²等。
BV电线适用于家庭、商业和工业领域的电气设备接线，具有导电性能好、绝缘性能优异等特点。
2. BVR电线。
BVR电线是一种软性裸铜芯聚氯乙烯绝缘电线，其规格型号一般为2.5mm²、4mm²、6mm²等。
BVR电线适用于需要柔软性能的场合，如移动式电器设备、电动工具等，具有柔软、耐磨损等特点。
3. RV电线。
RV电线是一种裸铜芯聚氯乙烯绝缘软电线，其规格型号一般为0.5mm²、0.75mm²、1mm²等。
RV电线适用于家庭、商业和工业领域的固定敷设，具有柔软、耐磨损等特点。
4. BVV电线。
BVV电线是一种裸铜芯聚氯乙烯绝缘电线，其规格型号一般为20.75mm²、31.0mm²、41.5mm²等。
BVV电线适用于家庭、商业和工业领域的固定敷设，具有耐高温、耐腐蚀等特点。
5. RVV电线。
RVV电线是一种裸铜芯聚氯乙烯绝缘软电线，其规格型号一般为20.75mm²、31.0mm²、41.5mm²等。
RVV电线适用于家庭、商业和工业领域的固定敷设，具有柔软、耐磨损等特点。
6. KYJV电线。
KYJV电线是一种铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，其规格型号一般为10mm²、16mm²、25mm²等。
KYJV电线适用于输配电线路、设备配电等场合，具有耐高温、耐腐蚀、抗拉力强等特点。
7. NH-YJV电线。
NH-YJV电线是一种铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆，其规格型号一般为10mm²、16mm²、25mm²等。

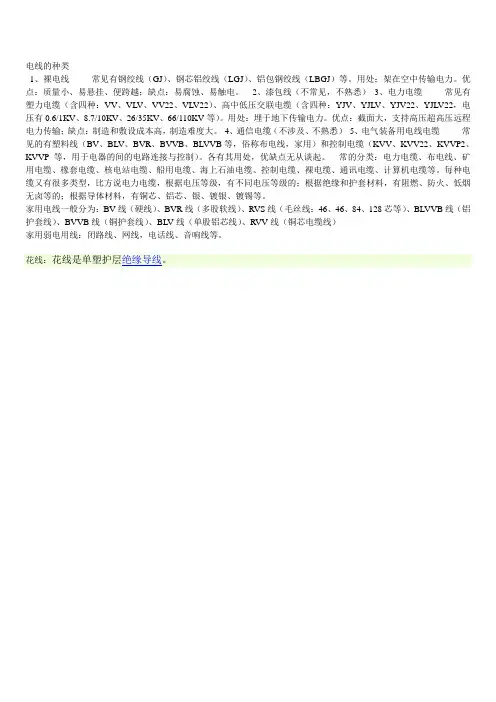

电线的种类
电线的种类1、裸电线常见有钢绞线（GJ）、钢芯铝绞线（LGJ）、铝包钢绞线（LBGJ）等。
用处：架在空中传输电力。
优点：质量小、易悬挂、便跨越；缺点：易腐蚀、易触电。
2、漆包线（不常见，不熟悉）3、电力电缆常见有塑力电缆（含四种：VV、VLV、VV22、VLV22）、高中低压交联电缆（含四种：YJV、YJLV、YJV22、YJLV22，电压有0.6/1KV、8.7/10KV、26/35KV、66/110KV等）。
用处：埋于地下传输电力。
优点：截面大，支持高压超高压远程电力传输；缺点：制造和敷设成本高，制造难度大。
4、通信电缆（不涉及、不熟悉）5、电气装备用电线电缆常见的有塑料线（BV、BLV、BVR、BVVB、BLVVB等，俗称布电线，家用）和控制电缆（KVV、KVV22、KVVP2、KVVP等，用于电器的间的电路连接与控制）。
各有其用处，优缺点无从谈起。
常的分类：电力电缆、布电线、矿用电缆、橡套电缆、核电站电缆、船用电缆、海上石油电缆、控制电缆、裸电缆、通讯电缆、计算机电缆等。
每种电缆又有很多类型，比方说电力电缆，根据电压等级，有不同电压等级的；根据绝缘和护套材料，有阻燃、防火、低烟无卤等的；根据导体材料，有铜芯、铝芯、银、镀银、镀锡等。
家用电线一般分为：BV线（硬线）、BVR线（多股软线）、RVS线（毛丝线：46、46、84、128芯等）、BLVVB线（铝护套线）、BVVB线（铜护套线）、BLV线（单股铝芯线）、RVV线（铜芯电缆线）家用弱电用线：闭路线、网线，电话线、音响线等。
花线：花线是单塑护层绝缘导线。
BV线简要介绍BV线简称塑铜线，名称为，一般用途单芯硬导体无护套电力电缆。
B代表是类别，布电线，T代表导体为：铜导体，V代表绝缘为：聚氯乙烯。
塑铜线类型BV线又分为：ZR-BV 和NH-BV.ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。
ZR-BV：阻燃BV线又分为A、B、C、D四个等级，其中A类最好，以此类推，最常用的为ZB-BV。
电线大全介绍
电线大全介绍一、百科名片电线diànxiànwire;flex;cable cord;electric line电线是指传导电流的导线电线电缆是指用于电力、通信及相关传输用途的材料。
1.1 “电线”和“电缆”的区别电线：耐压450V/750V 、单根铜芯或单股多丝，常用的型号有1.1-01 BVBV电线，全称是铜芯聚氯乙烯绝缘电线。
因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示；绝缘材料为聚氯乙烯，用字母V表示，因而得名。
1.1-02 BVVBBVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BV线，在+一层白色的护套1.1-03 BLVBLV铝芯聚氯乙烯绝缘电线1.1-04 BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BLV线，在+一层白色的护套1.1-05 RV铜芯聚氯乙烯绝缘连接软电线1.1-06 RVS连接用软电线、对绞多股软线RVS双绞线，简称双绞线，俗称麻花线，就是将RVB电线的软芯（导体）撕开，对绞后即成为RVS双绞线。
1.1-07 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线1.1-08 RVVB聚氯乙烯护套软线（扁型）1.1-09 AVR铜芯聚氯乙烯绝缘安装软电线1.1-10 AVVR铜芯聚氯乙烯绝缘聚氯乙烯护套安装软电缆1.1-11 YC橡套电缆全称重型通用橡套软电缆1.1-12 YJV电力电缆交联聚乙烯绝缘聚氯乙烯护套1.1-13 SYWV物理发泡聚乙绝缘有线电视系统电缆，电缆结构：编织屏蔽使用镀锡铜线。
物理发泡同轴电缆是一种半空气绝缘同轴电缆，内导体采用无氧铜线，绝缘由聚乙烯经物理发泡使其构成细小的互相封闭的气孔。
绝缘与内导体之间粘结牢固。
比如SYWV 75-5S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5mm 1：代表单芯等常用的安装布线用。
电缆：耐压在450V/750V 600V/1000V 6000V/6000V 8500/15000V 15000V以上的都称作电缆。
常用的电线电缆按用途分有哪些种类
常用的电线电缆按用途分有哪些种类
1.住宅电线：主要用于住宅和办公室的电力供应和电气设备连接。
常见的住宅电线有VVR和BV等。
2.建筑电线：用于建筑施工和电气设备的安装。
这类电线通常需要具备防火、耐磨、耐腐蚀等特性。
常见的建筑电线有RVV和BVR等。
3.工业电线：用于工业生产设备和机械的电力供应和信号传输。
工业电线通常需要具备耐高温、耐腐蚀、抗干扰等特性。
常见的工业电线有RVVP和RVS等。
5.控制电缆：用于控制设备和机械的信号传输和控制。
控制电缆通常需要具备抗干扰、耐腐蚀等特性。
常见的控制电缆有KVV和KYJVP等。
6.输配电电缆：用于输送和分配电力的电缆，包括高压电缆、中压电缆和低压电缆等。
这类电缆通常需要具备耐高温、耐磨等特性。
常见的输配电电缆有YJV和VV等。
7.缆线：主要用于设备内部电路的连接。
缆线通常需要具备柔软和耐磨损等特性。
常见的缆线有H05VVH2和RV线等。
8.光纤电缆：用于光通信的传输介质，可以传输大量的光信号。
光纤电缆主要包括单模光纤和多模光纤等。
以上是常见的电线电缆按用途分类的种类，不同种类的电线电缆在材料和特性上也有所不同，选择合适的电线电缆需要根据具体的应用场景和需求进行选取。
电线的几种分类
电线的几种分类电线是指用于传输电力信号的一种导体材料，其分类可以根据多个方面进行，下面将从不同的角度来介绍电线的几种分类。
一、按导体材料分类1. 铜线：铜线是指导体材料为纯铜或铜合金的电线。
由于铜具有良好的导电性和延展性，因此铜线广泛应用于各种领域，如建筑、交通、能源等。
2. 铝线：铝线是指导体材料为纯铝或铝合金的电线。
虽然相比于铜来说，铝具有更低的成本和更轻的重量，但由于其导电性能较差，因此在某些场合下需要使用更粗的导体。
3. 铁丝：铁丝是指导体材料为纯钢或钢合金的电线。
由于钢具有较高的强度和硬度，在一些需要承受较大张力或抗拉强度要求较高的场合下常使用。
4. 合金丝：合金丝是指通过对不同金属进行混合而得到的一种新型材料。
由于其特殊性能，如耐腐蚀、高温抗氧化等，在某些特殊场合下得到广泛应用。
二、按绝缘材料分类1. PVC电线：PVC电线是指使用聚氯乙烯（PVC）作为绝缘材料的电线。
由于其具有良好的耐热性和抗腐蚀性，因此被广泛应用于家庭、办公室等场合。
2. XLPE电线：XLPE电线是指使用交联聚乙烯（XLPE）作为绝缘材料的电线。
由于其具有较高的耐热性和抗老化能力，因此被广泛应用于输配电系统中。
3. 丝光布电线：丝光布电线是指使用丝光布作为绝缘材料的一种特殊电线。
由于其外观美观、耐用等特点，常被用于灯饰、装饰等领域。
4. 硅橡胶电线：硅橡胶电线是指使用硅橡胶作为绝缘材料的一种特殊电线。
由于其具有极高的耐温性能，可以在高温环境下长期稳定工作，因此被广泛应用于航空航天、核工业等领域。
三、按用途分类1. 电力电缆：电力电缆是指用于输送高压、大电流的电能的一种电线。
其具有较高的安全性和可靠性，被广泛应用于输配电系统中。
2. 通讯电缆：通讯电缆是指用于传输信号的一种特殊电线。
其具有抗干扰、传输速度快等特点，被广泛应用于计算机网络、电话系统等领域。
3. 控制电缆：控制电缆是指用于传输控制信号的一种特殊电线。
电气设计秒懂各种线路基础知识
秒懂各种线路基础知识1.输电线路的分类输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、66、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有400/220V、6kV、l0kV。
2.输电线路的组成架空输电线路的主要部件有: 导线和地线（含OPGW）、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等组成，如下图：3.输电线路的导线和地线导线是用来传导电流、输送电能的元件。
输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。
采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。
裸导线一般可以分为铜绞线、铝绞线、钢芯绞线、镀锌钢绞线等。
目前架空输电线路导线几乎全部使用钢芯铝绞线。
地线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。
地线的主要作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。
导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见下图4.输电线路的杆塔杆塔是电杆和铁塔的总称。
杆塔的用途是支持导线和避雷线，以使导线之间、导线与避、导线与地面及交叉跨越物之间保持一定的安全距离。
杆塔现场水泥杆图如下图（铁塔见输电线路组成部分）：杆塔根据受力性质分为悬垂型（悬垂直线、悬垂耐张）、耐张型（耐张直线、耐张转角、耐张终端）；根据回路数分为单回路、双回路及多回路。
