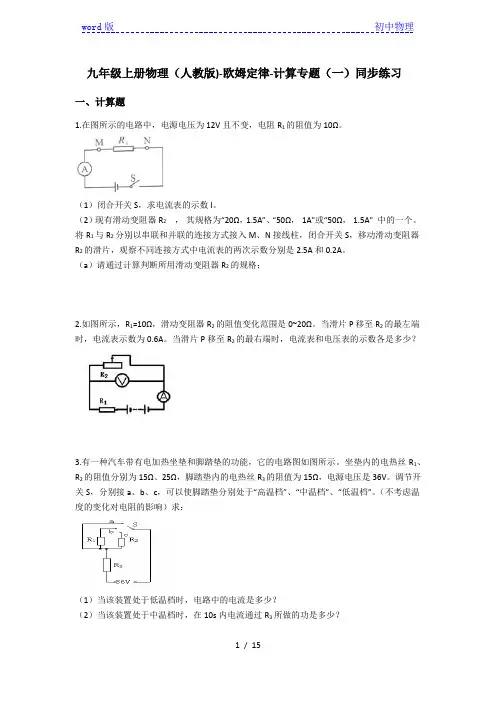

九年级上册物理(人教版)-欧姆定律-计算专题(一)同步练习(含答案)
九年级上册物理（人教版)-欧姆定律-计算专题（一）同步练习一、计算题1.在图所示的电路中，电源电压为12V且不变，电阻R1的阻值为10Ω。
（1）闭合开关S，求电流表的示数I。
（2）现有滑动变阻器R2，其规格为“20Ω，1.5A”、“50Ω，1A"或“50Ω，1.5A" 中的一个。
将R1与R2分别以串联和并联的连接方式接入M、N接线柱，闭合开关S，移动滑动变阻器R2的滑片，观察不同连接方式中电流表的两次示数分别是2.5A和0.2A。
（a）请通过计算判断所用滑动变阻器R2的规格；2.如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。
当滑片P移至R2的最左端时，电流表示数为0.6A。
当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？3.有一种汽车带有电加热坐垫和脚踏垫的功能，它的电路图如图所示。
坐垫内的电热丝R1、R2的阻值分别为15Ω、25Ω，脚踏垫内的电热丝R3的阻值为15Ω，电源电压是36V。
调节开关S，分别接a、b、c，可以使脚踏垫分别处于“高温档”、“中温档”、“低温档”。
（不考虑温度的变化对电阻的影响）求：（1）当该装置处于低温档时，电路中的电流是多少？（2）当该装置处于中温档时，在10s内电流通过R3所做的功是多少？4.实验室里有一个标有“6V 3W”的小灯泡L1和一个标有“6V”的小灯泡L2，将它们连接到图甲所示电源电压可调的电路中，其中通过L2的电流与电压的关系如图乙所示，电流表、电压表均使用大量程（0～3A，0～15V），开关均闭合时，滑片P置于最右端时，调节电源电压使小灯泡L2正常发光，电流表的示数为1.3A。
求：（1）L2正常发光时的电阻。
（2）滑动变阻器的最大电阻。
（3）在一个小灯泡正常发光的条件下，电源电压的调节范围。
5.如图所示，电源电压为6V且保持不变，R1＝20Ω，闭合开关，电流表的示数为0.2A．求：（1）通过电阻R1的电流；（2）电阻R2的阻值。
2022-2023学年人教版九年级物理全一册-欧姆定律在串、并联电路中的应用同步练习1
17.4 欧姆定律在串、并联电路中的应用一、单选题1．关于教学楼照明电路的总电阻R的大小，下列说法正确的是（）A．全楼只有一盏灯工作时，R最小B．全楼灯都亮时，R最小C．全楼灯都亮时，R最大D．以上说法都不对2．如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P从图示位置向右移动，灯泡的亮度及电压表示数变化情况是（）A．灯泡变亮，电压表示数不变B．灯泡变暗，电压表示数减小C．灯泡亮度不变，电压表示数不变D．灯泡亮度不变，电压表示数增大3．在如图所示的电路中，电源两端的电压保持不变。
闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，电压表､电流表示数的变化情况是（）A．电压表､电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大4．如图所示，电源电压保持不变。
闭合开关，滑片P从最右端向最左端滑动过程中，下列说法正确的是（）A．电流表示数变小B．电压表V2示数变小C．电压表V1示数不变D．电压表V2示数不变5．两个定值电阻，甲标有“16Ω 1.5A”，乙标有“22Ω 0.5A”，现把它们串联起来，则该串联电路中允许通过的最大电流和它们两端加的最高电压是（）A．1.5A57V B．0.5A41V C．2A35V D．0.5A19V6．在如图甲所示的电路中，电源由两节新干电池串联组成，当闭合开关后，两个电流表指针偏转均为图乙所示，则下列说法正确的是（）A．电源电压为4V B．通过R2的电流为0.22AC．通过R2的电流为96mA D．R1的电阻为3.125Ω7．如图所示的电路中，闭合开关S后，灯泡L1发光、L2不发光，电流表、电压表指针均有偏转，则该电路故障可能是（）A．灯泡L1短路B．灯泡L1断路C．灯泡L2短路D．灯泡L2断路8．抗击新型冠状病毒需要随时监测体温，小杰利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。
第六章欧姆定律全章配套练习
第六章欧姆定律同步练习初二物理同步练习(一)电压和电压表1. 电压能使导体中的__________发生定向移动形成电流.为了获得6伏的电压,应将__________节干电池串联.2. 在图1所示电路中,闭合开关S后,V1的示数是3伏,V2的示数是5伏,已知电源两端的总电压是6伏,那么,L1两端的电压是__________伏,L2两端的电压是__________伏.3．如图2所示，已知两只灯泡L1、L2串联，则图中三个小圆圈a、b、c应分别是何种电表(电流表或电压表)?答：a是________；b是________；c是________.4．如图3所示的两个表盘．其中(甲)是________表的表盘，(乙)是________表的表盘．图中所示的电流值可能是________和________，电压值可能是_________和________.5．在图4所示的电路中，a、b、c、d为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的．在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断结果填入下表中(每种电表各填写一种方法)．6．如图5中电源电压保持不变，当开关S1断开，S2闭合时，电压表的示数是4.5伏；当开关S1闭合，S2断开时，电压表示数为3伏，则L1和L2两端的电压分别是( )A．3伏、4.5伏B．1.5伏、4.5伏C．3伏、1.5伏D．1.5伏、3伏7．如图6中，电流表和电压表都使用正确的是( )8．如图7所示电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( )A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路9. 如图8所示的电路中，若将电流表和电压表的位置互换,则后果是( )A．两表都被烧坏B．两表都不会烧坏C．仅电流表被烧坏D．仅电压表被烧坏10．在图9所示的电路中，电源电压为6V，当开关S闭合时，只有一只灯泡发光，且电压表示数为6V，产生这一现象的原因可能是( )A．灯L1开路B．灯L1、L2都开路C. 灯L1短路D. 灯L2短路11．在如图10所示的电路中，电源电压为6V，开关闭合后，电压表的示数是2V，则下述判断中，正确的是( )A．各盏灯两端的电压都是2VB．灯L1和L3两端的电压是2VC．灯L3两端的电压是2VD．灯L1和L2两端的电压是4V12. 在如图11所示的电路中，开关S闭合后，两灯都不亮，电压表指针偏转明显而电流表的指针不偏转．则下述对故障的分析中，正确的是( )A．电灯L2被短路了B．电路中a→L1→b这段电路发生了开路C. 电流表接触不良或选用的量程太大D．电灯L2发生了开路13. 在图12所示电路中,当S闭合时,下列说法正确的是( )A. 电路出现短路,电流表被烧坏B. L2被短路,电流表只显示L1的电流C. 电路没有电流,电压表示数为零D. L1与L2是并联,电压表示数是并联电路两端的电压,电流表示数是并联电路总电流初二物理同步练习(二)电阻1．50mA=________A；3.8V＝________mV；1MΩ=_________Ω．2．有一段导线电阻为R，当把它均匀拉长到原来的两倍时，导线的电阻是原来这段导线电阻的________倍．3. 一根粗细均匀的电阻线，其电阻值为8Ω，如将其截去一半，则剩余部分的电阻R________8Ω；如果再把剩余部分的电阻线拉伸到原来的长度，则拉伸后的电阻值R'________8Ω(填“大于”、“小于”或“等于”)．4. 甲、乙两条镍铬合金线,已知它们的电阻有R甲＞R乙,它们的长度是L甲=L乙,则它们的横截面积有S甲_________S2.把它们串联后接在电路中,则通过它们的电流有I甲__________I乙.(选填“＜”、“＝”、“＞”)5．把一根铜导线和一根镍铬合金线串联后接在电路里，铜导线中的电流为I1，镍铬合金线中的电流为I2，则I1与I2的关系正确的是( )A．I1＞I2 B. I1=I2 C．I1＜I2 D．无法判断6．下面说法中，正确的是( )A. 同种材料制成的导线，长度越短，电阻越小B．同种材料制成的导线，横截面积越小，电阻越大C．一根导线拉长，它的电阻一定变大D．不同材料制成的导线，电阻一定不相等7. 长度比是2:1,电阻比是2:3的两条合金线,把它们串联在电路中,则通过它们的电流强度之比是( )A 2:3B 4:3C 1:1D 3:28. 关于导体的电阻,下列说法正确的是( )A 导体中的电流越大,其电阻越小B 电阻是导体本身的性质C 粗导线的电阻比细导线的电阻小D 铜导线的电阻比铁导线的电阻小9．白炽灯的灯丝断了一截，若搭上后仍能使用，则灯丝的电阻将( )A．变大了B．变小了C. 和原来一样大D．变大、变小都有可能10．有A、B、C、D四根导线，其中A、B、C三根是铜导钱，D是镍铬合金线．A、B两导线粗细相同，A比B短，B、C两导线长短一样，B比C粗，C、D的长短、粗细都相同．则四根导线按其电阻大小的排列是( )A．RA＞RB＞RC＞RD B. RD＞RC＞RB＞RAC．RD＞RA＞RB＞RC D．RC＞RB＞RA＞RD11．在研究决定电阻大小因素的实验中换用不同导体做实验，保持导体两端电压不变，得出如下几组实验数据：(1)比较第1、2两次实验数据可知___________________________________;(2)比较第1、3两次实验数据可知___________________________________;(3)比较第1、4两次实验数据可知___________________________________;12．图1是我们研究的实验装置图，实验时在缓慢给线圈加热时和停止加热后，观察到电流表的示数________，由此得出的结论是该线圈的电阻________．13．利用图2中的实物，连接L1和L2，组成串联电路，要求分分别测出电源及L1和L2两端的电压．某同学利用新学的知识，巧妙地只连一个电路就能用一个电压表测出上述三个量(电压表不能拆动，只能拨动开关).请你：(1)画出该同学设计的电路图，并连接图2中的实物电路；(2)写出实验操作的步骤及测得的各电学物理量．厘米网站地址/初二物理同步练习(三)变阻器1. 一个滑动变阻器上标有“50Ω2A”的字样,50Ω是指____________________;2A是指______________________.2. 如图1所示,是四旋盘的变阻箱,使用它时,可以改变的电阻范围是0至_________欧,图1中所示的读数是_________欧.3．图2是用“滑动变阻器改变电流强度”实验的电路图．图中M、N两个接线头准备接入滑动变阻器．图2(乙)中，A、B、C、D分别代表滑动变阻器的四个接线柱．(1)把C接M，________接N，滑片P向左移动，电流表示数增大．(2)把A和_______分别接在M、N上,移动滑片,不能改变电路中的电流强度.(3)把D接M，B接N，则变阻器连入电路中的电阻是______段，滑片P向左移动时，电流表示数_____．4. 如图3所示，使用滑动变阻器调节小灯泡的发光强弱，下面四种连接方法中，错误的是( )5.如图4所示的电路中，如果把变阻器接入电路后，变阻器的滑片P向右移动时，电流表的示数减小，那么与“1”、“2”两个线头连接的变阻器的接线柱是( )A．b和d B．a和b C．c和d D. c和b6. 如图5所示,当滑片P向左移动时( )A 灯L变亮B 灯L变暗C 电流表示数变大D 电流表示数变小7. 如图6所示,当滑片P向a端移动时,电流表的示数( )A 变小B 变大C 保持不变D 无法判定8．如图7所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两只滑动变阻器总电阻最大，则滑动片P1、P2应移在( )A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端9．给你一个电池组、一个开关、一个滑动变阻器、一个电流表和两个灯泡，请设计一个电路．要求：开关断开时两灯都不发光；闭合开关后，滑动变阻器的滑片向右移动时，与一个小灯泡串联的电流表示数变小，但另一个小灯泡亮度不变．请画出你所设计的电路图．10．某同学做“用滑动变阻器来改变小灯泡两端电压和通过灯泡的电流”实验，要求滑动变阻器的滑片P向右移动时灯变暗.请你用笔画线表示导线，把图8中的元件连接起来．并回答下列问题：(1)实验前，开关应_______，滑片P应放在变阻器的_______端(填A或B)．(2)闭合开关后，发现灯不亮，电流表无示数，但电压表有示数，故障可能是_________．(3)闭合开关并移动滑片P后，发现灯不亮，电压表无示数，但电流表却有示数，故障可能是________．11．将图9中的电路元件连成实物图。

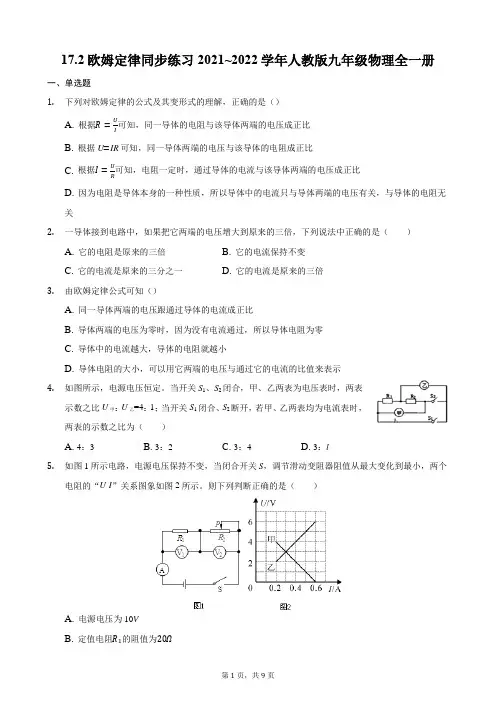

欧姆定律同步练习2021~2022学年人教版九年级物理全一册
17.2欧姆定律同步练习2021~2022学年人教版九年级物理全一册一、单选题1.下列对欧姆定律的公式及其变形式的理解，正确的是（）A. 根据R=U可知，同一导体的电阻与该导体两端的电压成正比IB. 根据U=IR可知，同一导体两端的电压与该导体的电阻成正比C. 根据I=U可知，电阻一定时，通过导体的电流与该导体两端的电压成正比RD. 因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关2.一导体接到电路中，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（）A. 它的电阻是原来的三倍B. 它的电流保持不变C. 它的电流是原来的三分之一D. 它的电流是原来的三倍3.由欧姆定律公式可知（）A. 同一导体两端的电压跟通过导体的电流成正比B. 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C. 导体中的电流越大，导体的电阻就越小D. 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示4.如图所示，电源电压恒定。
当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（）A. 4：3B. 3：2C. 3：4D. 3：l5.如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图2所示。
则下列判断正确的是（）A. 电源电压为10VB. 定值电阻R1的阻值为20ΩC. 滑动变阻器R2的阻值变化范围为0～10ΩD. 变阻器滑片在中点时，电流表示数为0.3A6.某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻R x，得到如图乙所示的图象。
以下有关叙述正确的是（）A. 该同学研究的是电流和电压的关系B. 实验中电压表的示数保持0.5伏不变C. 滑动变阻器阻值变化范围为1欧～5欧D. 将R x从5欧换成10欧后，应将滑片P向左移7.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是A. R1<R2 B. R1=R2 C. R1>R2D. 无法确定二、填空题8.如图所示，将一个灯泡和一个定值电阻串联后接在电源两端，灯泡恰好正常发光．已知定值电阻的阻值为24 Ω，电源两端的电压为18 V，电压表的示数为6 V．则：（1）通过定值电阻的电流为A；（2）灯泡的电阻为Ω．9.德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成______，跟导体的电阻成______。
17.2欧姆定律 同步练习 人教版物理九年级全一册(含答案).docx
17.2欧姆定律同步练习一、单选题1．根据欧姆定律UIR=，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体中的电流就越大2．从欧姆定律可以导出URI=。
对导体电阻的理解，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．电阻由导体本身性质决定，与电流、电压无关3．下列图像能反映通过定值电阻的电流随两端电压变化规律的是（）A．B．C．D．4．一个电阻两端加上30V电压时，通过它的电流是3A，现给它两端加上15V的电压时，它的电阻是（）A．0.2Ω B．2.5Ω C．10Ω D．7.5Ω5．当某导体两端的电压为10V时，通过导体的电流为0.5A。
如果导体两端电压为0V，那么导体的电阻为（）A．0Ω B．20Ω C．5Ω D．0.05Ω6．如图所示，定值电阻R1=50Ω，R2=10Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（）A．I1∶I2=1∶1 B．I1∶I2=1∶2 C．U1∶U2=1∶1 D．U1∶U2=2∶17．甲、乙是由同种材料制成的两个长度相同、粗细均匀的电阻。
在不同电压下，多次测量 图像。
从中获得的信息正确的是（）电流值，描绘了U IA．甲电阻大于乙电阻B．乙电阻较细C．当甲、乙电阻没有接入电路中时，电阻均为0D．若甲、乙电阻串联在同一电路中，通过甲电阻的电流小于通过乙电阻的电流8．如图所示电路中，电阻R1＝10Ω，电源电压保持不变，闭合开关后电流表A1的示数为0.6A，电流表A的示数为0.9A，则R2的阻值为（）A．30Ω B．20Ω C．10Ω D．5Ω9．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

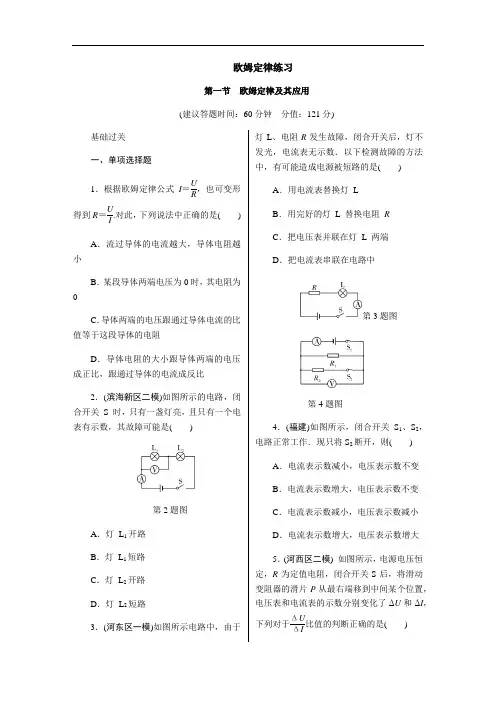

欧姆定律练习精选(含答案)
欧姆定律练习第一节 欧姆定律及其应用 (建议答题时间：60分钟 分值：121分)基础过关 一、单项选择题1．根据欧姆定律公式I ＝UR ，也可变形得到R ＝UI.对此，下列说法中正确的是( )A ．流过导体的电流越大，导体电阻越小B ．某段导体两端电压为0时，其电阻为0C ．导体两端的电压跟通过导体电流的比值等于这段导体的电阻D ．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比2．(滨海新区二模)如图所示的电路，闭合开关 S 时，只有一盏灯亮，且只有一个电表有示数，其故障可能是( )第2题图A ．灯 L 1开路B ．灯 L 1短路C ．灯 L 2开路D ．灯 L 2短路3．(河东区一模)如图所示电路中，由于灯L 、电阻R 发生故障，闭合开关后，灯不发光，电流表无示数．以下检测故障的方法中，有可能造成电源被短路的是( )A ．用电流表替换灯 LB ．用完好的灯 L 替换电阻 RC ．把电压表并联在灯 L 两端D ．把电流表串联在电路中第3题图第4题图4．(福建)如图所示，闭合开关S 1、S 2，电路正常工作．现只将S 2断开，则( )A ．电流表示数减小，电压表示数不变B ．电流表示数增大，电压表示数不变C ．电流表示数减小，电压表示数减小D ．电流表示数增大，电压表示数增大 5．(河西区二模) 如图所示，电源电压恒定，R 为定值电阻，闭合开关S 后，将滑动变阻器的滑片P 从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU 和ΔI ，下列对于ΔUΔI比值的判断正确的是()A．变大B．不变C．变小D．先变大再变小第5题图6．(大连)如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是()第6题图7．(东营)如图所示，电源电压保持不变，闭合开关S0，滑动变阻器R的滑片向右移动的过程中，下列说法正确的是()第7题图A．闭合开关S，若甲、乙均为电压表，则两表示数均变小B．断开开关S，若甲、乙均为电流表，则两表示数均变大C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大8.(青海)在一段电阻不变的导体两端加20 V电压时，通过的电流为1 A；现在把该导体两端的电压减小到5 V，则此时通过该导体的电流和它的电阻分别为()A．0.25 A 5 ΩB．0.25 A20 ΩC．1 A 5 Ω D．1 A20 Ω9．(陕西)如图1所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10 Ω的定值电阻，闭合开关S.通过分析，下列说法错误．．的是()A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40 ℃时，电流表的示数为0.2 AD．温度降低时，电压表与电流表示数的比值变小第9题图10．(临沂)如图是电阻甲和乙的I－U图像．小明对图像信息作出的判断，正确的是()第10题图A ．当甲两端电压为0.5 V 时，通过它的电流为0.3 AB ．当乙两端电压为2.5 V 时，其电阻值为10 ΩC ．将甲和乙串联，若电流为0.3 A ，则它们两端的电压为2 VD ．将甲和乙并联，若电压为1 V ，则它们的干路电流为0.4 A11. (红桥区一模)电阻R 1和R 2并联，当通过R 1的电流为I 1时，则通过干路的电流为( )A.R 1＋R 2R 1I 1B.R 1＋R 2R 2I 1C.R 1R 1＋R 2I 1D.R 1R 2R 1＋R 2I 1第12题图12．(常德)如图所示，R 0为定值电阻，R 1为滑动变阻器，、为实验室用电压表(接线柱上标有“－”、“3”、“15”)，闭合开关后，调节滑片P ，使两电压表指针所指位置相同．下列说法中正确的是( )A ．电压表与示数之比为1∶5B ．通过两电阻电流之比4∶1C ．R 0与R 1两端电压之比为1∶5D ．R 0与R 1的阻值之比为1∶4 13．(天水) 如图所示的电路中，电源电压保持不变，R 1＝10 Ω，闭合开关S ，移动滑动变阻器R 2的滑片P 到最右端b 时，电流表的示数为0.6 A ；移动滑片P 到最左端a 时，电流表的示数为0.2 A ．则电源电压和滑动变阻器的最大阻值分别为( )第13题图A ．6 V 20 ΩB ．12 V 20 ΩC ．6 V 10 ΩD ．12 V 10 Ω 二、多项选择题14．如图是一种测定油箱内油量的装置，电源电压不变，其中R 0是定值电阻，R 是滑动变阻器的滑片，滑片与滑杆连接，滑杆可绕点O 转动，油量表是用电流表改装的．当电流表示数变大时，说明( )第14题图A ．油箱中油量变多B ．油箱中油量变少C ．滑动变阻器两端的电压变大D ．R 0两端的电压变大15．(南开区三模)小青同学有一个电阻器的阻值为R ，当他将该电阻器接在电压为8 V 的电源两端时，电阻器中通过的电流为I ，要使电路中通过的电流变为原来的34，他想采取下面的几种方法，你认为其中正确的是( )A ．保持R 不变，将电源电压降低2 VB ．保持电源电压不变，将一个阻值为3R 的电阻与R 串联C ．保持电源电压不变，将一个阻值为R3的电阻与R 串联D ．保持电源电压不变，将一个阻值为R3的电阻与R 并联16．(滨海新区二模)如图所示的电路中，电源电压保持不变，当开关 S 1、S 2都闭合时，电流表的示数为 0.5 A ，电压表的示数为 6 V; 将电压表和电流表的位置互换，当开关 S 1闭合、S 2 断开，电流表示数为 0.3 A ，则( )第16题图A ．电源电压为 6 VB ．R 1阻值为 12 ΩC ．R 2阻值为 20 ΩD ．前后两次流过 R 2 的电流之比为 5∶217．(南开区一模改编)如甲图所示的电路中，电源电压不变，R 1为定值电阻．闭合开关S ，将滑动变阻器R 2的滑片P 从a 向b 移动的过程中，电压表和电流表的示数变化情况如图乙所示，则( )第17题图A ．电源电压为4 VB ．R 1的阻值为10 ΩC ．R 2的最大值为20 ΩD ．当滑动变阻器的滑片P 在中点时，两电表的示数对应于乙图中的B 点18．(红桥区一模)如图所示电路中，R 为定值电阻，闭合开关S 后，当滑片P 在某两点之间滑动时，电流表示数变化范围是0.5～1.5 A ，电压表示数变化范围是6～3 V ，则( )A ．变阻器连入电路中的阻值变化范围为2～12 Ω第18题图B ．电源电压为7.5 VC ．实验中R 两端的电压变化范围为2～4.5 VD．R的电阻值为3 Ω三、填空题19．(河北区二模)如图所示的电路中，电源电压保持不变，当开关S闭合，第19题图滑动变阻器的滑片P向右移动时，电流表的示数________，电压表的示数________(均选填“变大”、“变小”或“不变”)．20．(淮安)如图所示电路，电源电压恒定，R1＝20 Ω，R2＝10 Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6 A，电源电压为________V；第20题图当S2闭合，S1、S3断开时，电流表示数为________A，当S1、S3闭合，S2断开时，电流表示数为________A.21．(河西区一模)如图所示，电源电压保持不变，L1、L2灯正常发光时的电阻分别为4 Ω和8 Ω，第21题图当仅闭合开关S1，甲、乙两表均为电流表时，甲、乙两表的示数之比为________；当开关S1和S2都闭合，甲、乙两表均为电压表时，则甲、乙两表的示数之比为________(不计温度对灯丝电阻的影响).22．如图甲所示的电路，当滑片由A移动到B的过程中，电流表与电压表对应的示数变化如图乙所示，则电源电压为________V，滑动变阻器的最大阻值为________Ω.第22题图23．(滨海新区二模)用如图所示电路测量未知电阻R x的阻值．闭合S和S1，电压表示数为U1；闭合S、断开S1，电压表的示数为U2.定值电阻的阻值为R1，电源电压保持不变．第23题图则电源电压为________，被测电阻R x的阻值为____________．(用已知量和测量量表示)四、综合题24．(6分)(宜宾)小明探究“通过导体的电流与导体两端电压的关系”时，使用的器材如图甲所示．电源电压不变，R为定值电阻．(1)请用笔画线代替导线，将图中的电路连接完整(要求导线不交叉)．(2)由于导线中的电流可能与两端的电压和导体的电阻都有关系，所以，在本次实验中应该保持________不变；变阻器的作用除了保护电路外，还起到________________的作用．(3)连接电路时，开关应该________，合上开关前，变阻器滑片P应该处于图中________(选填“C”或“D”)端．(4)某次实验电压表示数如图乙所示，电压为________V.(5)通过实验，他得到如图丙所示的I－U 图像，根据此图像他初步得到实验结论：导体的电阻一定时，导体中的电流与该导体两端的电压成________．第24题图25．(6分)(天津一中模拟)在如图所示电路中，R1、R2是两个定值电阻，其中R1＝60 Ω.开关S闭合后，电流表的示数为0.4 A，电压表的示数为6 V．求：(1)通过电阻R2的电流是多少？(2)电阻R2的阻值为多少？第25题图26．(6分)(呼和浩特)如图所示，电阻R1为8 Ω，电源两端电压为12 V．开关S闭合后，求：(1)当滑动变阻器R接入电路的电阻R2为30 Ω时，通过电阻R1的电流I1和电路的总电流I；(2)当滑动变阻器R接入电路的电阻R3为20 Ω时，通过电阻R1的电流I1′和电路的总电流I′.第26题图满分冲关1．(南开中学模拟)在如图所示的电路中，电源电压保持不变，电路出现断路故障，故障可能发生在电阻R1、R2处，当电键S由断开到闭合时()第1题图A．电压表V的示数一定变大B．电流表A1的示数一定不变C．电流表A2的示数可能变小D．电压表V的示数可能变小2．(鄂州)电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变，当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别第2题图()A．增大减小B．增大增大C．减小增大D．不变减小3．(乐山)甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．当电压表的示数为3.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离为()第3题图A．7.5 kmB．15 kmC．25 kmD．30 km4．(西青区二模)如图是探究“电压一定时，电流与电阻的关系”实验电路图，电源电压保持 3 V不变，滑动变阻器的规格为“15 Ω 1 A”．实验中，先后在a、b两点间接入两个不同阻值的定值电阻，移动滑片P，使电压表示数为1.5 V，读出对应的电流表的示数．当再将20 Ω的电阻接入a、b间时，无论怎样移动滑片P的位置，电压表示数都无法达到 1.5 V．下列做法能使电压表的示数达到1.5 V的是()第4题图A．将电源电压调整为4 V B．将电源电压调整为6 VC．将定值电阻由20 Ω调换为30 Ω进行实验D．更换一个规格为“25 Ω 1 Α”的滑动变阻器5．(多选)如图甲所示的电路，开关闭合以后，将滑动变阻器的滑片从最右端移到最左端，得到电路中两个电压表的示数随电流变化的图像，如图乙所示．下列说法正确的()第5题图A．电源电压为6 VB．图像中，a为电压表的示数随电流变化的图像C．滑动变阻器的最大阻值为30 ΩD．定值电阻R1的阻值为10 Ω6．(云南)压力传感器的原理图如图所示．其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压10 V，R1＝8 Ω，R2的阻值变化范围为0～10 Ω.闭合开关S，压力F与R2的变第6题图化量成正比．F＝1 N时，R2为2 Ω，此时电流表示数是__________A；当电流表的示数为I时，F＝______________N(写出关于I的数字表达式)．7. 某实验小组的同学连接了如图甲所示的电路，改变电阻箱R2的阻值后，记录对应的电流表示数I，并根据实验结果画出如图乙所示的图像．电源两端的电压为____V，定值电阻R1的阻值为____Ω.第7题图8. (6分)(河西区二模) 如图所示，R1＝20 Ω，R2＝40 Ω，电源电压保持不变．(1)当开关S1、S2都闭合时，电流表A1的示数是0.3 A，电源电压是多少？(2)当开关S1、S2都断开时，电流表A2的示数是0.1 A，此时灯的电阻是多少？第8题图测量电阻的阻值(建议答题时间：50分钟分值：69分)1.(7分)(河北区结课考)用电流表、电压表测电阻的实验：第1题图(1)该实验的原理为________；在连接电路的过程中，开关始终是________(选填“断开”或“闭合”)的；(2)根据图甲所示实物连接情况，闭合开关前滑片P若在B端，导线的M端应接滑动变阻器的________(选填“A”或“B”)端；(3)根据实物连接图在虚线框内画出电路图；(4)滑片P移动到某一位置时，电流表、电压表读数如图乙所示，I＝________A，U ＝______V，电阻R＝________Ω.2．(6分)(滨海新区三模)如图所示某实验小组利用电压表和电流表测量电阻R1的阻值(9 Ω左右)，电源选用两节干电池．第2题图(1)请按照图甲所示电路，将图乙中电流表正确连入电路．(2)小组同学检查电路连接正确，闭合开关后，无论怎样移动滑片，电压表示数总为3 V 不变，你认为发生故障的原因是____________．(3)清除故障后继续实验，向左移动滑片P到某一位置时，两表读数如图丙所示，由此可知R＝________Ω.(4)为了减小实验误差，同学们通过移动滑片再次测得两组数据，请你为记录以上所有实验数据设计一个表格．3．(7分)(百色改编)小明用“伏安法”测量一个定值电阻R x的阻值(约为20 Ω)．实验器材有：定值电阻R x、电压表(量程0～3V和0～15 V)、电流表(量程0～0.6 A 和0～3 A)、滑动变阻器(20 Ω 1 A)、开关、学生电源各一个，导线若干．第3题图(1)“伏安法”测电阻的原理是____________；(2)如图甲所示是“伏安法”测电阻的实验电路图，图中甲、乙为两个电表，其中甲为________表；(3)本实验电源电压选用12 V，电压表应选用______量程，电流表选用0～0.6 A量程；连接如图乙所示的电流表时，应使电流从“________”接线柱流入电流表；(4)闭合开关后，发现电压表的示数为6 V，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数始终为零，则发生故障的元件是______________；(5)排除故障后，接通电路，移动滑动变阻器滑片，当电流表的示数如图乙所示时，通过电阻R x的电流大小是________A；(6)经多次测量，小明由实验数据绘制得如图丙所示的U－I图像，由图像可知：电阻R x≈________Ω(保留1位小数)．4. (6分)(郴州)在测量“小灯泡的电阻”的实验中，有如下器材：电压表、电流表、开关、电压为3 V的电源、标有“2.5 V”的小灯泡，滑动变阻器及导线若干．第4题图(1)请用笔画线代替导线，把图中的实物电路连接完整；(导线不能交叉)(2)闭合开关前，滑动变阻器的滑片应处于图中最________端(选填“左”或“右”)；(3)连好电路后，闭合开关，发现灯泡不变，电流表无示数，电压表示数接近电源电压，则产生此故障的原因可能是()A．小灯泡断路B．小灯泡短路C．滑动变阻器断路(4)排除故障后，按正确的操作测得实验数据记录如下：在分析实验数据时，发现有一个数据有明显错误，这个数据是________(选填上表中数据前面的序号)，这个数据的正确值是________；(5)根据实验数据，可知小灯泡正常发光时的电阻是________Ω.(保留一位小数)5．(6分)某同学利用如图甲所示电路测量电阻R x的阻值．第5题图甲(1)请用笔画线代替导线，将电路图连接完整．(2)正确连接电路后，开关S 闭合前，应将滑片P 移至________(选填“A ”或“B ”)端．闭合开关后，发现电压表、电流表均无示数(假设电表均完好)，无论怎样移动滑片，电表均无变化．则电路故障可能是__________________．(3)实验中滑动变阻器除保护电路外，另一个重要的作用是______________；如果用两个定值电阻 R 1、R 2(R 1＜R 2)代替滑动变阻器组成电路，正确测得三组实验数据并记入下表中．第三次实验是用图乙中的________(选填“A”、“B”或“C”)图所示电路进行实验测得的．第5题图乙(4)根据实验数据可知，R x 的测量值是________Ω.6．(6分)小明同学利用电流表、单刀双掷开关S 、电阻箱R 、滑动变阻器R 0和电源测量未知电阻R x 的阻值，实验电路图如图甲所示．实验操作如下：第6题图①移动滑动变阻器的滑片P ，使滑动变阻器接入电路的阻值最大．将S拨至a处，再次移动滑片P ，使滑动变阻器的部分阻值接入电路，读出电流表的示数I 1.②保持滑片P 位置不变，将电阻箱值调到最大，再将S 从a 拨至b 处，调节电阻箱使电流表的示数为I 2，此处电阻箱的示数为R ′.(1)若I 1＝I 2，则待测电阻值R x ________R ′(选填“＞”、“＜”或“＝”)．(2)若I 1＞I 2，则待测电阻值R x ________I 2I 1R ′(选填“＞”、“＜”或“＝”)．(3)如图乙所示电阻箱的示数为________Ω.7．(6分)(2017贵港)用伏安法测电阻，实验电路如图甲所示．丙第7题图(1)连接电路时，开关应________．(2)大山同学在实验中的某次测量，电压表与电流表的读数如图乙所示，则此时待测电阻的阻值为______Ω.请你根据图甲的电路图，在图丙中用笔画线代替导线帮大山同学连接实物图(导线不能交叉)．(3)实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，被测电阻的阻值为R x，电源电压保持不变，但电源电压值未知，请你利用剩下的器材测出R x.先在虚线内画出此时的实验电路图，再简要写出实验过程和计算R x的表达式．a：实验过程：______________________________________ ____________________________________________________________________ ______________________________________ .b．R x的表达式：R x＝______________.8．(7分)小李同学手里有一个标有“3.8 V”字样的小灯泡，她想知道小灯泡正常工作时的电阻，于是在学校实验室找来一些器材连接了如图甲所示的实验电路，电源电压恒定不变．第8题图(1)请你用笔画线代替导线，将图甲中的实物图连接完整(要求滑片向左移灯泡变亮)．(2)闭合开关，移动滑动变阻器滑片，她发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是________________．(3)小李同学正确连接电路后，闭合开关，改变小灯泡两端的电压进行了三次测量，记下对应的电压、电流值．由表格可知，小灯泡正常发光时的电阻是________Ω；表格设计中的错误之处是________________________________，原因是______________________________________ ____________________________________________________________________ ______________________________________ .(4)小李认为用一个阻值为R0的定值电阻和两个电流表，也可以测量出灯泡正常发光时的电阻．①补全实验电路图乙；②闭合开关，移动滑动变阻器滑片使电流表的示数等于____________；③保持滑片的位置不变，记录的示数I；④灯泡正常发光的电阻R＝________(用题给数值和字母表示)．9．(6分)(天津一中模拟)某同学要测出一个电压约为20 V的理想电源电压(电压保持不变)，可供选用的器材如下：待测电源1个，一只量程为0～3 V、0～15 V的电压表，定值电阻R0(阻值电阻为20 Ω)1个、滑动变阻器(阻值变化范围为0～40 Ω)1个、标准电阻箱(阻值变化范围为0～999.9 Ω)1个，单刀单掷开关若干，导线若干，请从中选择适当的器材组成最简实验电路，设计一个实验精确测出电源电压．要求：(1)在虚线框中画出你设计的实验电路图；(2)写出实验步骤及所需测量的物理量；(3)写出电源电压的表达式(用已知量和测量量表示)．10．(6分)在电学实验中，往往认为电压表对测量的电路没有影响，事实上电压表有比较大的电阻值(简称电阻R V)，在电路中有很小的电流通过电压表时，电压表的示数就是这很小的电流与其内阻R V的乘积，现在要测量一个未知电阻R x(大约2 kΩ～3 kΩ)的阻值，物理实验中已有实验器材：2节干电池(电压未知)、未知电阻R x、开关多个、导线若干．另外，提供可选择的实验器材有3个：a．电流表A1(0～0.6 A，分度值0.02 A)b．电流表A2(0～5 mA，分度值0.1 mA)c. 电压表V1(0～3 V，R V＝3 kΩ)d. 电压表V2(0～15 V，R V＝30 kΩ)请你利用已有实验器材，参考题目中给出的信息，再从提供可选择的4个实验器材中选择2个器材设计实验方案，准确测量未知电阻R x的阻值．(1)选择的2个实验器材是：__________(填器材的序号)．(2)在虚线框中画出实验电路图(实验中电路不允许重组)．(3)按照设计的电路，写出实验步骤并用字母表示出测量的物理量．(4)用测量的物理量和已知物理量表示R x＝________.11．(6分)(红桥区二、三模)同学们要测量电阻R x的阻值(其阻值约为1 kΩ)，实验室能提供的器材有：电压保持不变的电源(约为9 V)，滑动变阻器R(100 Ω 2 A)，电流表(量程为0～0.6 A，分度值为0.02 A)、电压表(量程为0～3 V，分度值为0.1 V)各一块，开关S1、S2两个，导线若干．请你用上述器材设计方案测出未知电阻R x的阻值．要求：(1)在虚线框内画出实验电路图(在一个电路中完成测量，不许重组电路)；(2)写出实验步骤；(3)写出计算R x的表达式(用已知量和测量量来表示)．欧姆定律第一节 欧姆定律及其应用基础过关 1．C 2.B3．A 【解析】图中电阻和灯泡串联，电流表测电路中的电流．闭合开关后，灯不发光，电流表无示数，说明电路中存在断路；用完好的灯L 替换电阻R 可能电路仍为断路或灯泡正常工作；把电压表并联在灯L 两端时，由于电压表相当于断路，对电路无影响；当把电流表串联在电路中，由于电流表相当于导线，也对电路无影响；假如小灯泡断路且定值电阻短路，当用电流表替换灯 L 时，相当于直接用导线将电源两极相连，会造成电源短路．故选A.4．A 【解析】闭合开关S 1和S 2，电路中R 1与R 2并联，电流表测量干路电流，电压表测量电源电压．现只将S 2断开，电路变为只有R 1的简单电路，电流表测量电路中的电流，电压表还测量电源电压，因为电源电压不变，所以电压表示数不变；又开关S 1、S 2闭合时，电流表示数I ＝I R 1＋I R 2，S 2断开时，I ′＝I R 1，电流表示数减小．故选A.5．B 【解析】由电路图知，定值电阻R 与滑动变阻器串联，电压表测R 两端的电压，电流表测电路中的电流；设滑片移动前后电路中的电流分别为I 1、I 2，则ΔI ＝I 2－I 1，由I ＝UR 可得，电压表的示数分别为：U 1＝I 1R ，U 2＝I 2R ，电压表示数的变化量ΔU ＝U 2－U 1＝I 2R －I 1R ＝(I 2－I 1)R ＝ΔIR ，则ΔUΔI＝R ，其值不变，故选B. 6．C 【解析】根据串联电路电压规律：U 电源＝U ＋IR 2.变形后U ＝U 电源－IR 2，其中U电源、R 2均不变，直接得到U －I 关系式为一次函数，且U 随I 的增大而减小．，故选C. 7．C 【解析】由图可知滑动变阻器的滑片向右移动时，R 接入电路的阻值变大．具体分析如下：A 、C 选项：闭合开关S 0、S ，若甲乙均为电压表，则R 和R 1串联，甲测电源电压甲示数不变，乙测R 两端的电压；滑片右移，R 变大，电路总电阻变大，根据欧姆定律知电路电流变小，R 1两端电压变小，乙示数变大，A 错误，C 正确；B 、D 选项：只闭合S 0，甲乙均为电流表，则R 、R 1并联，甲测通过R 的电流，乙测干路电流，滑片右移，R 变大，R 支路电流变小，乙示数变小，R 1支路电流不变，甲示数变小，B 、D 错误．8．B9．D 【解析】由电路图可得：定值电阻和热敏电阻串联，电流表测量串联电路的电流，而电压表测量的是热敏电阻两端电压．如果电路中只接热敏电阻时，温度较高时其电阻很小，可能导致电路中电流过大，损坏电路元件，所以电路图中R 0有保护电路的作用，A正确；温度升高时，热敏电阻的阻值减小，电路中的总电阻减小，根据欧姆定律可知，电路中的电流增大，根据U ＝IR 0可得定值电阻两端电压增大，由于电源电压保持不变，所以热敏电阻两端电压减小，即电压表示数减小，B 正确；温度为40 ℃时，电路中的总电阻是R总＝R 0＋R 热敏＝10 Ω＋20 Ω＝30 Ω，则电流表的示数是I ＝U R 总＝6 V30 Ω＝0.2 A ，C 正确；电压表测量热敏电阻两端的电压，电流表测量电路中的电流，根据R ＝UI 可得，电压表与电流表示数的比值是热敏电阻的阻值，而温度降低时热敏电阻的阻值增大，所以两表示数的比值增大，D 错误．10．C 【解析】由图可知，当甲两端的电压为0.5 V 时，通过它的电流为0.1 A ，A 错误；当乙两端的电压为U 乙＝2.5 V 时，通过乙的电流为I 乙＝0.5 A ，R 乙＝U 乙I 乙＝2.5 V 0.5 V ＝5 Ω，B 错误；将甲乙串联，串联电路各处电流相等，当电流为0.3 A 时，由图可知，甲两端的电压为U 甲1＝1.5 V ，乙两端的电压为U 乙1＝0.5 V ，U 串＝ U 甲1＋U 乙1＝1.5 V ＋0.5 V ＝2 V ，C 正确；将甲乙并联，各支路两端的电压相等，当电压为1 V 时，由图可知，I 甲2＝0.2 A ，I 乙2＝0.4 A ，并联电路干路电流等于各支路电流之和，I ＝ I 甲2＋ I 乙2＝0.2 A ＋0.4 A ＝0.6 A ，D 错误．11．B 【解析】由题意可知R 1两端的电压为U 1＝I 1R 1，由于并联电路各支路两端电压相等，所以R 2两端的电压为U 2＝U 1＝I 1R 1，通过R 2的电流为 I 2＝U 2R 2＝I 1R 1R 2，则通过干路的电流为I ＝I 1＋I 2＝I 1＋I 1R 1R 2＝R 1＋R 2R 2I 1.故选B.12．D 【解析】图中两电阻串联，电压表V 1测量电源电压，电压表V 2测量定值电阻R 0两端的电压，而两个电压表指针所指位置相同，说明V 1选的是0～15 V 量程，V 2选的是0～3 V 量程，且V 1、V 2的示数之比为5∶1，A 项错误；R 0与R 1串联，则通过它们的电流相等，电流之比为1∶1，B 项错误；设定值电阻分得的电压是U ，则滑动变阻器分得的电压为5U －U ＝4U ，所以R 0、R 1两端电压之比为1∶4，C 项错误；由于串联电路中，电压与电阻成正比，所以R 0与R 1的阻值之比也是1∶4，D 项正确．13．A 【解析】由电路图可知，R 1和R 2串联，电流表测电路中的电流．移动滑动变阻器R 2的滑片P 到最右端b 时，R 2接入电路阻值为0，R 1＝10 Ω，由I ＝UR 可得，电源电压U ＝I 1R 1＝0.6 A ×10 Ω＝6 V ；移动滑片P 到最左端a 时，R 2阻值最大，电源电压：U ＝I 2(R 1＋R 2)＝0.2 A ×(10 Ω＋R 2)＝6 V ，解得R 2＝20 Ω，故选A.14．AD 【解析】由图可知滑动变阻器和定值电阻R 0串联，当电流表示数变大时，说明电路中的电流变大，根据欧姆定律可知电路总电阻变小，所以滑动变阻器接入电路的阻值变小，滑片下移，说明浮子上移，所以油箱中油量变多，A 正确，B 错误；根据串联电路的电压规律，滑动变阻器两端的电压变小，R 0两端的电压变大，C 错误，D 正确．故选AD.。
欧姆定律同步训练一
欧姆定律同步训练一5．电阻是导体本身的一种性质。
当加在某电阻两端的电压为6V时，它的电阻是20Ω，当电阻两端的电压变为0V时，它的电阻为Ω。
6．将一支铅笔芯接在3V电源两端，测出通过铅笔芯的电流是0.15A，则该铅笔芯的电阻为______Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是______A。
7. 在研究电流与电阻的关系时，如图19所示，小华同学先用5Ω的电阻进行实验，再换用10Ω的电阻，但没有改变滑动变阻器的位置，闭合开关后，电压表的示数将______（填：“增大”、“减小”、或“不变”）。
此时应向______（填：“左”、“右”、）移动滑片。
二、选择题1、关于导线的电阻，下面说法中正确的是（）A．长导线比短导线的电阻大 B．粗导线比细导线的电阻小C．导线中有电流通过时才有电阻，没有电流通过时电阻为零D．与导线的材料、粗细、长短都有关系，与导线是否通电无关2、小明用如图所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材外．还有一根金属丝，则（）A．只能探究电阻与金属丝长度的关系 B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究3、当将滑动变阻器的滑片P向右移动时．下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）4. 如图1所示的滑动变阻器结构示意图，A 、B 、C 、D 是它的四个接线柱。
现将此滑动变阻器接入电路，当滑片P 向D 接线柱滑动时，滑动变阻器接入电路的电阻减小，则接入电路的接线柱可能是（ ） A ．A 和BB ．B 和DC ．D 和C D ．C 和A5、如图所示，使用滑动变阻器来改变电路中电流的大小，若要电流表的示数减小并且灯泡变暗，下列四种电路图中错误的是（ ）6、如图所示电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电表的示数变化情况是（ ）A ．电流表示数不变，电压表示数不变B ．电流表示数减小，电压表示数增大C ．电流表示数增大，电压表示数增大D ．电流表示数减小，电压表示数不变7、如图所示的电路中，电源两端的电压保持不变．闭合开关S ，将滑动变阻器的滑片P 向右移动，下列说法正确的是（ ）A ．灯L 变亮，电压表V1的示数不变B ．灯L 变亮，电压表V2的示数变小C ．电流表A 的示数变小，电压表V1的示数变大D ．电流表A 的示数变小，电压表V2的示数变大8．由欧姆定律公式I=U/R 变形得R=U/I ，对此，下列说法中正确的是 （ ） A ．加在导体两端的电压越大，则导体的电阻越大 B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关 9．（12昆明）根据欧姆定律可以得到公式IUR，关于这个公式的下列说法中，正确的是（ ） A ．同一导体的电阻与加在它两端的电压成正比 B ．同一导体的电阻与通过它的电流成反比C ．导体两端电压为零时，导体的电阻也为零D ．同一导体两端的电压增大几倍，通过它的电流也增大几倍， 电压与电流的比值不变三、实验探究题1.如图13所示，电阻箱的示数为___________Ω。
17.04欧姆定律—欧姆定律的应用 同步练习 01(含参考答案)
17.04欧姆定律—欧姆定律的应用同步练习 01BY LEX导航：01、串联的特点：（1）电流关系：I=I1=I2（串联电路中各处的电流相等）；（2）电压关系：U=U1+U2（总电压等于各处电压之和）；（3）电阻关系：R=R1+R2（总电阻等于各电阻之和），如果n个阻值相同的电阻串联，则有R总=nR（4）分压作用：U1：U2= R1：R202、并联的特点：（1）电流关系：I=I1+I2（干路电流等于各支路电流之和）；（2）电压关系：U=U1=U2（干路电压等于各支路电压）；（3）电阻关系：1/R总= 1/R1+1/R2（总电阻的倒数等于各并联电阻的倒数和），如果n个阻值相同的电阻并联，则有R总=R/n；（4）分流作用：I1：I2=R2： R1一、基础过关01、4个电阻，电阻值都是R，把它们并联起来，总电阻是（）A．4R B．R/4C．4/R D．2R02、导体两端的电压是4 V，通过的电流强度是0.8 A，如果使导体两端的电压增加到6 V，那么导体的电阻和电流强度分别是（）A．5 Ω 1.2 A B．5 Ω 2 AC．7.5 Ω 0.8 A D．12.5 Ω 0.8 A03、如图01所示，U=24 V，A表的示数为1.2 A，V表的示数为12 V，则R1的电阻值为（）A．8 Ω B．6 ΩC．5 Ω D．10 Ω图 01 图 02 图 0304、如图02所示，两个电阻的U-I图线，两电阻阻值之比R1∶R2= ，给它们两端加相同的电压，则通过的电流之比I1∶I2。
05、如图03所示，电源电压为6 V，R1=R2=30 Ω，当电键K断开时，A表的读数是A；当电键K闭合时，A表的读数是A。
06、有两只电阻，R1=3 Ω，R2=6 Ω，若把它们串联后接到电压为6 V的电源上，这两只电阻两端的电压之比为U1：U2=，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2=。
07、两个定值电阻R1：R2=2：3，将它们并联接在一个电源上，通过它们的电流强度之比I1：I2=，它们两端的电压之比U1：U2=。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 欧姆定律
巩固练习
1．下列说法中正确的是（ ）
A ．通过导体的电流越大，则导体的电阻越小
B ．当加在导体两端的电压变化时，导体中的电流也发生变化，但电压和电流的比值对这段导体来说等于恒量
C ．通过导体的电流跟加在它两端的电压成正比，跟它的电阻成反比
D ．导体的电阻跟它两端的电压成正比，跟通过导体的电流成反比
2．鸟儿落在110V 的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安然无恙，这是因为 （ ）
A ．鸟有耐高压的天性
B ．鸟儿是干燥的，所以鸟体不导电
C ．鸟两脚间的电压几乎为零
D ．鸟体电阻极大所以无电流通过
3．一个标有“220V 60W “的白炽灯泡，加上的电压由零逐渐增大到220V ，在此过程中，电压（U ）和电流（I ）的关系可用图线表示，题中给出的四个图线中，肯定不符合实际的是
( )
4．一个阻值为R 的电阻两端加上电压U
后，通过电阻横截面的电量q 随时间
t 变化的图象如图2-5所示，此图象的斜率可表示为（ ）
A ．
U B ．R C ．R U D ．R 1 5.一段导体两端电压是4
Ｖ，在2 min 内通过导体某一横截面积的电量是15 C ，那么这段导体的电阻应是 Ω.
6.人体通过50 ｍＡ的电流时，就会引起呼吸器官麻痹.如果人体的最小电阻为800 Ω，求人体的安全工作电压.根据以上所给的数据说明：为什么人体触到220 Ｖ的电线时会发生危险，而接触到干电池的两极时却没有感觉?
提高练习
1．加在某段导体两端的电压变为原来的1/3时，导体中电流就减小0.6A ；如果所加电压变为原来的2倍时，导体中电流将变为多少？
2．如图2-6所示是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管（其长度L 为50cm 左右，直径D 为10cm 左右），镀膜材料的电阻率ρ已知，管的两端有电箍MN 。
现给你米尺、电压表、电流表、电源、滑动变阻器、电键和若干导线。
请你设计一个测定膜层厚度d 的实验方案。
（1）实验中应测定的物理量是： 。
（2）在虚线框内用符号画出测量电路图。
图2-5 A B C D 图2-4 图2-6
（3）计算膜层厚度的公式是。
3．有一小灯泡上标有“6V，0.1A”的字样，现要测量灯泡的伏安特性曲线，有下列器材供选用：
A．电压表（0～5V，内阻2.0 kΩ）
B．电压表（0～10V，内阻3.0 kΩ）
C．电流表（0～0.3A，内阻3.0Ω）
D．电流表（0～6A，内阻1.5Ω）
E．滑动变阻器（30Ω，2A）
F．学生电源（直流9V）及开关、导线等
（1）实验中所用的器材为（填字母代号）。
（2）画出实验电路图，要求电压从0开始测量。
高考链接
1．一根长为2m，横截面积为1.6×10-3m2的铜棒，两端电势差为5.0×10-2V，铜棒的电阻为2.19×10-5Ω，铜内自由电子密度为8.5×1029m-3。
求：
（1）通过铜棒的电流
（2）铜棒内的电场强度
（3）自由电子定向移动的速率。
2．如图2-7甲所示是一种测量电容的实验电路图，实验是通过对高阻值电阻放电的方法，测出电容器充电至电压U时所带电量Q，从而再求出电容器的电容C。
某同学在一次实验时的情况如下：接通开关S，调节电阻箱R的阻值，使小量程电流表的指针偏转接近满刻度，记下此时电流表的示数是I0=490μA，电压表的示数U0=6.0V，I0、U0分别是电容器放电时的初始电压和电流。
断开开关S，同时开始计时，每隔5S（10S）测读一次电流I的值，将测得数据填入表格，并标在图乙坐标纸上（时间t为横坐标、电流i为纵坐标），结果如图中小黑点“．”所示。
（1）在图2-7乙中画出i—t图线。
（2）图乙中图线与坐标轴所围成面积的物理意义是。
（3）该电容器的电容为： F
图2-7甲
图2-7乙
答案
巩固练习1．BC 2．C 3．ABD 4．C 5．32
6．40 V ，因220 V ＞40 V ，会发生危险，1.5 V ＜40 V ，没有感觉
提高练习1．1.8A
2．（1）应测的物理量为L 、D 、U 、I 。
（2）测量的电路如图46—2所示（3）∵R=I U 、R=S L ρ、 S=πD ·d ，∴ d=DU I L πρ
3．（1）BCEF
（2）如图所示
高考链接 :1．（1）2.3×103A （2）2.5×10-2V/m （3）1.1×10-5m/S
2．（1）图略 （2）放电过程中通过回路的总电量 （3）1.4×10-3
图46—2。
