电缆头型号及技术指标(DOC)
10KV交联电缆终端头型号规格
10KV交联电缆户内、外终端和中间连接产品说明:该产品广泛运用于6KV-10KV交联电缆的末端处理和中间连接,可分为单芯、三芯等产品。
户内终端安装的推藨开距600mm,根据用户的不同需要还有开距800mm、1000mm的产品;户外终端安装的推藨开距为800mm,但根据用户的不同需要还有开距600mm、1000mm。
型号名称适用电缆截面积(mm2)10KVPSNY-1/110KV交联电缆热缩型户内终端头(单芯) 25-5010KVPSNY-1/2 70-240 10KVPSNY-1/3 150-240 10KVPSNY-1/4 300-40010KVRSWY-1/110KV交联电缆热缩型户外终端头(单芯) 25-5010KVRSWY-1/2 70-120 10KVRSWY-1/3 150-240 10KVRSWY-1/4 300-40010KVRSJY-1/110KV交联电缆热缩型中间连接头(单芯) 25-5010KVRSJY-1/2 70-120 10KVRSJY-1/3 150-240 10KVRSJY-1/4 300-40010KVRSNY-3/110KV交联电缆热缩型户内终端头(三芯) 25-5010KVRSNY-3/2 70-120 10KVRSNY-3/3 150-240 10KVRSNY-3/4 300-40010KVRSWY-3/110KV交联电缆热缩型户外中间头(三芯) 25-5010KVRSWY-3/2 70-120 10KVRSWY-3/3 150-240 10KVRSWY-3/4 300-40010KVRSJY-3/110KV交联电缆热缩型中间连接头(三芯) 25-5010KVRSJY-3/2 70-120 10KVRSJY-3/3 150-240欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求。
YJV电力电缆规格型号图表
YJV电力电缆规格型号图表型号名称适用范围
YJV
铜芯聚乙烯绝缘聚乙烯
护套电力电缆
敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。
VLV铝芯
YJV22
铜芯聚乙烯绝缘钢带铠
装聚乙烯护套电力电缆
敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。
VLV22
VV32
聚氯乙烯绝缘细钢丝铠
装聚氯乙烯护套电力电缆
敷设在室内、矿井中，电缆能承受相当的拉力。
VLV32
VV42
聚氯乙烯绝缘粗钢丝铠
装聚氯乙烯护套电力电缆
敷设在室内、矿井中，电缆能承受相当的轴向拉力。
VLV42
ZR-VV
聚氯乙烯绝缘聚氯乙烯
护套阻燃电力电缆
敷设在室内、隧道及管道中，电缆不能承受压力及机械外力作用。
ZR-VLV
ZR-VV22
聚氯乙烯绝缘钢带铠装
聚氯乙烯护套阻燃电力电缆
敷设在室内、隧道及直埋土壤中，电缆能承受压力和其它外力作用。
ZR-VLV22
ZR-VV32
聚氯乙烯绝缘细钢丝铠
装聚氯乙烯护套阻燃电力电缆
敷设在室内、矿井中，电缆能承受相当的拉力。
ZR-VLV32
ZR-VV42
聚氯乙烯绝缘粗钢丝铠
装聚氯乙烯护套阻燃电力电缆
敷设在室内、矿井中，电缆能承受相当的轴向拉力。
ZR-VLV42
电缆的规格比如：3X50+1X25就是表示：3芯50平方（mm2）+1X25 就是加1芯25平方的零线（地线）
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
电缆头型号及技术指标
电缆头型号一、热缩指套热缩指套用于电缆分叉处的绝缘和密封保护，热缩指套分为二芯、三芯、四芯、五芯。
产品技术指标序号内容单位指标绝缘隔油1硬度邵氏≥90≥902抗张强度MPa≥11≥123断裂伸长度%≥300≥2504热老化120℃168h K1＞0.8K2＞0.7K1＞0.8K2＞0.75体积电阻系数Ω·cm≥1014≥10146耐油性70℃电缆油168hK1＞0.8K2＞0.7二、硅橡胶连接盒1硅橡胶电气接点防护盒产品特点1、进口硅橡胶原料，产品寿命>20年；2、HTV固态高温硫化成型工艺：厚度2.5--3mm；3、绝缘性能优异，绝缘强度≥20 kV/mm；4、耐高低温，可在-50℃~200℃度范围内使用；5、耐爬电性、高柔韧性、抗撕裂；6、抗紫外线、耐老化，适于户外长期运行条件；7、可提供红、黄、绿、黑相色；8、不影响电气的温升。
工艺特点1、安装简捷、迅速；2、扣接结构便于检修时拆装重复使用；3、适用于变压器高、低压侧多规格导线、母排、电缆等进出线。
使用特点1、防止树枝等异物搭接或小动物造成短路故障；2、完善全绝缘线路电气设备接点的绝缘防护；3、消除酸雨对接点的腐蚀，杜绝由此引发的运行故障；4、防止因电气接点裸露造成的人身伤亡；5、兼有防窃电功能、相序识别特点。
三、硅橡胶连接盒2硅橡胶电气接点防护盒产品特点1、进口硅橡胶原料，产品寿命>20年；2、HTV固态高温硫化成型工艺：厚度2.5--3mm；3、绝缘性能优异，绝缘强度≥20 kV/mm；4、耐高低温，可在-50℃~200℃度范围内使用；5、耐爬电性、高柔韧性、抗撕裂；6、抗紫外线、耐老化，适于户外长期运行条件；7、可提供红、黄、绿、黑相色；8、不影响电气的温升。
工艺特点1、安装简捷、迅速；2、扣接结构便于检修时拆装重复使用；3、适用于变压器高、低压侧多规格导线、母排、电缆等进出线。
使用特点1、防止树枝等异物搭接或小动物造成短路故障；2、完善全绝缘线路电气设备接点的绝缘防护；3、消除酸雨对接点的腐蚀，杜绝由此引发的运行故障；4、防止因电气接点裸露造成的人身伤亡；5、兼有防窃电功能、相序识别特点。
电线电缆国家标准(精编文档).doc
【最新整理，下载后即可编辑】电线电缆国家标准一、辐照交联电力电缆（电压等级：0.6/1KV；执行标准：GB/T12706.1-2002）辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出，于是分子链上产生空隙，相邻的分子链结合在一起形成－C－C－交联键，形成了网状的大分子立体结构而构成交联聚乙烯。
通过辐照后的交联聚乙烯热性能可达到105度，辐照交联为物理交联方式，整个交联没有水的介入，其绝缘中的水分子含量不大于100PPM，绝缘纯度高，从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性，电缆寿命可达60年，同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。
YJV、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。
可经受一定的敷设牵引，但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟，能够承受一定的机械外力，不能承受过大的拉力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟，能够承受一定的机械外力。
基本结构：导体－交联聚乙烯绝缘－内护套－钢带铠装－聚氯乙烯护套辐照交联聚烯烃（主要材料是聚乙烯）电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。

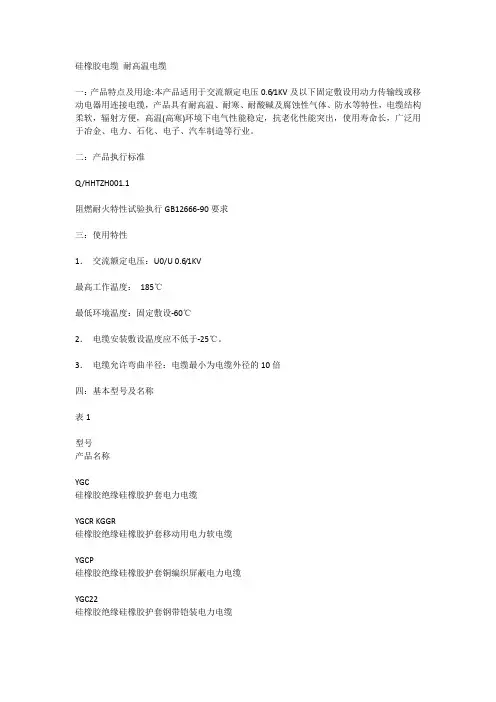

硅橡胶电缆型号详细说明
硅橡胶电缆耐高温电缆一：产品特点及用途:本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐高温、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温(高寒)环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
二：产品执行标准Q/HHTZH001.1阻燃耐火特性试验执行GB12666-90要求三：使用特性1．交流额定电压：U0/U 0.6/1KV最高工作温度：185℃最低环境温度：固定敷设-60℃2．电缆安装敷设温度应不低于-25℃。
3．电缆允许弯曲半径：电缆最小为电缆外径的10倍四：基本型号及名称表1型号产品名称YGC硅橡胶绝缘硅橡胶护套电力电缆YGCR KGGR硅橡胶绝缘硅橡胶护套移动用电力软电缆YGCP硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆YGC22硅橡胶绝缘硅橡胶护套钢带铠装电力电缆JGG硅橡胶绝缘硅橡胶护套安装线JGGR硅橡胶绝缘硅橡胶护套移动用安装软线JGGP硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线JHXG硅橡胶绝缘电机引接线备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义表2代号代号含义Y系列代号(移动软电缆)G硅橡胶C重型22钢带铠装P铜编织屏蔽R多股绞合导体J电机引接线六：主要技术指标1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表1和表2。
2．20℃时绝缘电阻不小于100MΩ/KM3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
电线电缆型号大全(精编文档).doc
【最新整理，下载后即可编辑】电缆型号1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2）BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
(电力行业类)电线电缆各组成部分及主要性能指标技术参数
电缆导体电线电缆各组成部分及主要性能指标技术参数电线电缆主要用于电能传输、分配以及信号的传递，其主要组成部分包括线芯（导体）、绝缘层、屏蔽层、和护层，下面对各组成部分的性能技术指标及工艺技术参数进行逐一介绍：电缆的导体导体的作用是传送电流，当导体通过电流时，便产生电能损耗而使导体温度升高，导体温升又使导体电阻增大，同时使绝缘的性能下降，当导体温度超过绝缘材料的允许工作温度，就会加速绝缘材料的老化甚至在电缆弯曲处使绝缘首先软化变形，导致电缆寿命缩短或在电缆弯曲处短期内发生击穿，不能满足电缆长期使用的要求；线芯的损耗主要由导体的截面及材料的体积电阻率决定，因此，生产过程必须对导体截面及材料的性能指标进行严格检验和控制。
一、 导体用材料：导体材料必须具备良好的导电性能和机械性能、易于加工成型、资源丰富等特点，银的导电性能虽最好，但因其价格昂贵而不被采用，为减小线芯损耗和电压降，当前广泛采用的是铜材和铝材，下面就铜、铝的主要性能技术指标进行学习：1、材料的电性能及物理特性：软铜 硬铝（A2-A8）型号 T1R TU1R T2R TU2R T3R A2 A4 A6 A8纯度≥％ 99.90 99.620℃体积电阻率不大于Ω·mm 2/m 0.017241 0.02801电阻温度系数1/℃ 0.00393 0.00403线膨胀系数1/℃ 16.6*10-6 23*10-6热容系数 J/kg ·℃ 414 924比重 8.89 2.703熔解点℃ 1084.5 658抗拉强度≥N/mm 2 A8(120-150)伸长率 ≥％ 40 A8(6)2、影响导电性能的因素：2.1温度：金属的导电性能随温度升高而降低，当温度不是很高（接近于熔点）或很低（接近于绝对零度），电阻率和温度呈下列线性关系：ρ＝ρ0［1+α（T-T 0）］。
2.2杂质：金属中含有某些杂质，将使其电阻增大。
杂质对金属电阻的影响，取决于杂质的种类、含量、和杂质在金属中存在的状态，铝、锑、砷、磷、镍、铅等是铜的有害杂质，当砷含量为0.35％时，铜的电阻率将增大50％；铝导体中的主要有害杂质是硅与铁。
(完整版)常用电力电缆规格型号.doc
聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。
2、产品标准： GB12706·2 -91 额定电压 35KV 及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性： 1）电缆导体的最高额定温度为70℃。
2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。
3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10 倍。
4、型号、名称和使用范围型号名称使用范围铜芯铝芯VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、管道内、隧道内VY VLY 聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、管道中VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在地下，能承受机械外VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电力作用缆6、生产范围型号型号芯数标称截面 mm2 铜芯铝芯VV VY - 1 1.5-300 - VLV VLY 1 2.5-300 VV22 VV23 VLV22 VLV23 1 10-300 VV VY - 2 1.5-185 - VLV VLY 2 2.5-185 VV22 VV23 VLV22 VLV23 2 4-185 VVVY - 3 1.5-185 - VLV VLY 3 2.5-185 VV22 VV23 VLV22 VLV23 3 2.5-240VV22 VV23 VLV22 VLV23 3 2.5-300VV22 VV23 VLV22 VLV23 3 4-185VV VY VLV VLY 3+1 4-185 VV22 VV23 VLV22 VLV23 3+1 4-185 VV VY VLV VLY 4 4-185 VV22 VV23 VLV22 VLV23 4 4-185VV22 VV23 VLV22 VLV23 4 4-240VV22 VV23 VLV22 VLV23 4 4-300交联聚乙烯绝缘电力电缆1、产品用途：本产品适用于额定电压（U0/U）为 3.6/6至26/35KV电力线路，供输配电能之用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆头型号
一、
热缩指套
热缩指套用于电缆分叉处的绝缘和密封保护，热缩指套分为二芯、三芯、四芯、五芯。
产品技术指标
二、硅橡胶连接盒1
硅橡胶电气接点防护盒
产品特点
1、进口硅橡胶原料，产品寿命>20年；
2、HTV固态高温硫化成型工艺：厚度2.5--3mm；
3、绝缘性能优异，绝缘强度≥20 kV/mm；
4、耐高低温，可在-50℃~200℃度范围内使用；
5、耐爬电性、高柔韧性、抗撕裂；
6、抗紫外线、耐老化，适于户外长期运行条件；
7、可提供红、黄、绿、黑相色；
8、不影响电气的温升。
工艺特点
1、安装简捷、迅速；
2、扣接结构便于检修时拆装重复使用；
3、适用于变压器高、低压侧多规格导线、母排、电缆等进出线。
使用特点
1、防止树枝等异物搭接或小动物造成短路故障；
2、完善全绝缘线路电气设备接点的绝缘防护；
3、消除酸雨对接点的腐蚀，杜绝由此引发的运行故障；
4、防止因电气接点裸露造成的人身伤亡；
5、兼有防窃电功能、相序识别特点。
三、硅橡胶连接盒2
硅橡胶电气接点防护盒
产品特点
1、进口硅橡胶原料，产品寿命>20年；
2、HTV固态高温硫化成型工艺：厚度2.5--3mm；
3、绝缘性能优异，绝缘强度≥20 kV/mm；
4、耐高低温，可在-50℃~200℃度范围内使用；
5、耐爬电性、高柔韧性、抗撕裂；
6、抗紫外线、耐老化，适于户外长期运行条件；
7、可提供红、黄、绿、黑相色；
8、不影响电气的温升。
工艺特点
1、安装简捷、迅速；
2、扣接结构便于检修时拆装重复使用；
3、适用于变压器高、低压侧多规格导线、母排、电缆等进出线。
使用特点
1、防止树枝等异物搭接或小动物造成短路故障；
2、完善全绝缘线路电气设备接点的绝缘防护；
3、消除酸雨对接点的腐蚀，杜绝由此引发的运行故障；
4、防止因电气接点裸露造成的人身伤亡；
5、兼有防窃电功能、相序识别特点。
四、硅橡胶连接盒3
硅橡胶电气接点防护盒
产品特点
1、进口硅橡胶原料，产品寿命>20年；
2、HTV固态高温硫化成型工艺：厚度2.5--3mm；
3、绝缘性能优异，绝缘强度≥20 kV/mm；
4、耐高低温，可在-50℃~200℃度范围内使用；
5、耐爬电性、高柔韧性、抗撕裂；
6、抗紫外线、耐老化，适于户外长期运行条件；
7、可提供红、黄、绿、黑相色；
8、不影响电气的温升。
工艺特点
1、安装简捷、迅速；
2、扣接结构便于检修时拆装重复使用；
3、适用于变压器高、低压侧多规格导线、母排、电缆等进出线。
使用特点
1、防止树枝等异物搭接或小动物造成短路故障；
2、完善全绝缘线路电气设备接点的绝缘防护；
3、消除酸雨对接点的腐蚀，杜绝由此引发的运行故障；
4、防止因电气接点裸露造成的人身伤亡；
5、兼有防窃电功能、相序识别特点。
五、户内35KV热缩式电缆中间接头
35kV户内电缆终端头和电缆中间接头产品技术指标
产品规格型号
六、冷缩式电缆终端头
10kV全冷缩户内电缆终端头技术参数
七、冷缩式电缆中间接头
35kV全冷缩电缆中间接头技术参数。
