肋片散热数值计算
肋片散热数值计算2016年12月目录一、题目------------------------------------------3二、数值计算--------------------------------------4 （1）网格划分-----------------------------------4 （2）节点方程-----------------------------------5 （3）计算方式-----------------------------------6 （4）计算结果-----------------------------------6 （5）温度分布云图-------------------------------7 （6）误差分析-----------------------------------10三、结论------------------------------------------10四、程序------------------------------------------11五、参考文献--------------------------------------15一、题目肋片优化问题考虑三种不同形状的肋片，如图所示。
材料均为硬铝，热导率为，肋根半厚度为4mm，肋高为25mm。
对于梯形肋和圆弧边肋，最右端的平面部分半厚度为1mm，且圆弧在最右端的切线为水平线。
肋根温度即227℃，肋外流体温度即27℃，表面对流换热系数为。
试编程求解每种肋片的温度分布及散热量，并讨论肋片形状对散热量、材料需求量的优劣。
散热量17115 W 15605 W 14726 W截面面积200 mm2 125 mm2 101 mm2q/A 85.6 124.8 145.8肋顶温度367 K（94℃）355 K（82℃）342K（69℃）二、数值计算鉴于肋片对称，因此只研究上半部分即可，肋半厚度处可以按绝热处理。
（1）网格划分如图所示，用方格逼近曲面边界（三种形状的肋片都这样处理），即用图中蓝色网格边界来替代红色实际边界。
网格在边界处的取法用以下规则：对于第i列节点，如果其中的第j个节点在红线上方或者恰好在红线上，并且第j-1个节点在红线下方或者正好在红线上，那么就取第j个节点作为第i列上的边界节点，最后把所有边界节点连成锯齿状得到用方格逼近的边界（蓝色边界）。
网格间距delta在运行程序时输入。
（建议值0.1mm，如果输入的值过大，那么计算结果不精确；输入值过小则程序需要很长时间才能算出结果）（2）、节点方程内部节点肋根换热面传热量Q 按照肋根部的导热量计算，忽略根部y方向上的温度梯度（根据程序的运行结果来看，这种近似是合理的，对结果的影响很小），由求得的温度数据，在根部用(t(j,1)-t(j,2))/delta作为温度梯度，（由于程序的原因，这里t(j,1)表示第1列第j个温度值）再用温度梯度乘上微元面积delta*1（为计算方便，肋宽取为1m），然后把所有的值求和，就得到从肋根部导出的热量。
因为只研究上半部分，求出的散热量只有一半，再乘2即可。
具体到程序中所使用的节点方程，一共有一下11类（3）、计算方式简单迭代法，矩形肋片允许误差取为10^（-6），梯形肋片和圆弧形肋片的允许误差取为10^（-4）。
（4）、计算结果肋片形式允许误差e网格间距散热量Q 肋端温度截面面积AQ/A矩形肋片10^（-6）0.1mm 17394 96.2 200 86.97梯形肋片10^（-4）0.1mm 15107 75.6 125 199.93圆弧形肋10^（-4）0.1mm 14758 65.1 101 146.12 片（5）、温度分布云图矩形肋片温度分布梯形肋片温度分布圆弧形肋片温度分布（6）、误差分析由于用矩形边界代替曲面边界，导致截面周长增加，所以在程序中引入修正项L/L0，其中L为实际对流换热边界长度，L0为网格对流换热边界长度，将求得的热量乘上该修正项，能够减小误差。
修正步骤已经写入程序。
三、结论经过反复测试，发现对于矩形肋片，只要设置的允许误差e足够小，迭代求得的肋端温度值基本不受网格间距大小的影响，但是求得的散热量对网格间距比较敏感，当网格间距设为0.1mm，允许误差e=0.000001时，结果已经基本准确。
对于变截面肋片，即梯形和圆弧形肋片，测试发现求得的散热量Q和肋端温度对e和间距delta都很敏感；发现设置同样的e值，即e=0.0001，delta=0.1mm时，求得肋端温度75.7℃；delta=0.05mm 时，求得的肋端温度反而变小了，68℃。
但是可以预见，当e和delta取的都足够小时，求得的散热量和肋端温度将会越来越接近，但是鉴于将e和delta同时取很小，程序将运行很长时间，所以不再尝试。
对比计算结果可见，其实三种截面的肋片散热量差别不是很大，但是其Q/A值却差很大，也就是说矩形截面肋片用料比较多，而圆弧形、梯形肋片比较省材。
但是也看到，虽然圆弧形肋片省材，但其肋端温度较低，也就是说肋端的散热温差较小，这其实也是一种材料利用不充分的体现。
本题目属于给定换热系数h和导热系数λ的情况，而我们知道，肋片效率ηf=th(ml)*m,m=,因此肋片的效率取决于肋片的周长与面积比。
四、程序矩形肋片程序juxingleipian.mfunction juxingleipianh=2800;%对流换热系数lamda=187;%导热系数sprintf('输入网格间距delta，单位为mm,建议值0.1或0.2(其中0.2运行时间较短)') delta=input('delta=');%输入网格间距，单位mmdelta=0.001*delta;xnum=0.025/delta;%x轴划分数ynum=0.008/delta;%y轴划分数tf=300-273;%流体温度t0=500-273;%肋根温度x=zeros(ynum+1,xnum+1);t=zeros(ynum+1,xnum+1);w=zeros(ynum+1,xnum+1);c=0; sprintf('输入迭代允许误差e，(若delta输入0.2，则e的建议值为10^-6)当两次迭代之间的误差小于该数时，停止迭代')e=input('e=');%输入允许误差for i=1:ynum+1;j=1:xnum+1;t(i,j)=100;end;%任意假定一组初始温度值y=1;while y==1forj=2:xnum;x(1,j)=(2*t(2,j)+t(1,j+1)+t(1,j-1)+2*h*delta*tf/lamda)/(4+2*h*delta/lamda);end; %节点方程forj=2:xnum;x(ynum+1,j)=(2*t(ynum,j)+t(ynum+1,j+1)+t(ynum+1,j-1)+2*h*delta*tf/lamda) /(4+2*h*delta/lamda);end;%节点方程for i=1:ynum+1;x(i,1)=t0;end;%节点方程fori=2:ynum;x(i,xnum+1)=(2*t(i,xnum)+t(i+1,xnum+1)+t(i-1,xnum+1)+2*h*delta*tf/lamda)/ (4+2*h*delta/lamda);end%节点方程for i=2:ynum;j=2:xnum;x(i,j)=(t(i,j-1)+t(i,j+1)+t(i-1,j)+t(i+1,j))/4;end;%节点方程x(1,xnum+1)=(2*h*delta*tf/lamda+t(1,xnum)+t(2,xnum+1))/(2+2*h*delta/lamda);%节点方程x(ynum+1,xnum+1)=(2*h*delta*tf/lamda+t(ynum,xnum+1)+t(ynum+1,xnum))/(2+2*h*d elta/lamda);%节点方程for i=1:ynum+1;j=1:xnum+1;w(i,j)=abs(x(i,j)-t(i,j));endif (max(max(w))<=e)%判断两次迭代的误差是否小于允许值y=0;endt=x;c=c+1;endfor i=1:ynum+1;tidu(i)=(t(i,1)-t(i,2))/delta;end;%求肋根部温度梯度Q=lamda*sum(tidu(1,:))*delta%温度梯度与微元面积乘积求和，得到散热量temp=t(ynum/2+1,xnum+1)a=linspace(0,25,xnum+1);b=linspace(0,8,ynum+1);[aa,bb]=meshgrid(a,b);figuremesh(aa,bb,t);%温度分布图figurecontourf(a,b,t,50);shading flatend梯形肋片&&圆弧形肋片程序laddershaped.m注：本程序改变红色字的公式即可分别计算梯形肋片和圆弧形肋片function laddershapedh=2800;%对流换热系数r=634/6;%半径rc=0;lamda=187;%导热系数tf=300-273;%流体温度t0=500-273;%肋根温度sprintf('输入网格间距delta，单位为mm')delta=input('delta=');%输入网格间距，单位mmsprintf('输入设定的误差值，当两次迭代的误差小于该值时停止迭代');wucha=input('wucha=');%输入设定的误差值delta=0.001*delta;xnum=0.025/delta;%x轴划分数ynum=0.008/delta;%y轴划分数t=zeros(ynum/2+1,xnum+1);%设初始温度场为100℃T=zeros(ynum/2+1,xnum+1);%下面要确定第i列对应的行数i=1;while (i<=xnum+1)%求出每一列的数据个数y(i)=(-3*(i-1)*delta*1000+100)/25;%梯形肋片；肋片形状可以任意更改，只需写出不同截面的方程即可%y(i)=((- 3*(i-1)*delta*1000 - 242)^(1/2)*(3*(i-1)*delta*1000 - 392)^(1/2))/3 + 320/3;%圆弧形肋片for j=1:ynum/2+1;y1(j)=(j-1)*delta*1000-y(i);y2(j)=y1(j)-delta*1000;if(y1(j)>=0 && y2(j)<=0)z(i)=j;endendi=i+1;%求下一列数据的个数end%下面是节点方程p=1;while(p==1)%从这里开始循环for j=1:ynum/2+1;T(j,1)=t0;end;%根部边界条件，第1类for i=2:xnum;T(1,i)=(t(1,i-1)+t(1,i+1)+2*t(2,i))/4;end;%第2类T(1,xnum+1)=(t(1,xnum)+t(2,xnum+1)+h*delta*0.5*tf/lamda)/(h*delta*0.5/lamda+2);%第3类forj=2:0.001/delta;i=xnum+1;T(j,i)=(2*t(j,i-1)+t(j+1,i)+t(j-1,i)+2*h*delta*tf/lamda)/(h*delta* 2/lamda+4);end;%第12类i=2;while (i>=2 && i<=xnum)if(z(i)==z(i-1) && z(i)==z(i+1))T(z(i),i)=(2*t(z(i)-1,i)+t(z(i),i+1)+t(z(i),i-1)+2*h*delta*tf/lamda)/(h*delta*2/lamda+4);%第7类else if(z(i)==z(i-1) && z(i)>z(i+1))T(z(i),i)=(t(z(i)-1,i)+t(z(i),i-1)+2*h*delta*tf/lamda)/(2+2*h*delta/lamda);%第6类T(z(i)-1,i)=(t(z(i),i)+t(z(i)-1,i+1)+2*(t(z(i)-2,i)+t(z(i)-1,i-1))+2*h*delta*tf/lamda)/(h*delta* 2/lamda+6);%第5类else if (z(i)==z(i+1) && z(i-1)>z(i))T(z(i),i)=(2*t(z(i)-1,i)+t(z(i),i+1)+t(z(i),i-1)+2*h*delta*tf/lamda)/(h*delta*2/lamda+4);%第8类endendendi=i+1;endi=xnum+1;T(z(i),i)=(t(z(i)-1,i)+t(z(i),i-1)+2*h*delta*tf/lamda)/(2+2*h*delta/lamda);%第4类i=2;j=2;k=2;l=2;while(i<=xnum)%纯导热部分的节点方程if(z(i)==z(i-1) && z(i)==z(i+1))while(j<z(i))T(j,i)=0.25*(t(j+1,i)+t(j-1,i)+t(j,i+1)+t(j,i-1));%第9类j=j+1;end;else if(z(i)==z(i-1) && z(i)>z(i+1))while(k<z(i)-1)T(k,i)=0.25*(t(k+1,i)+t(k-1,i)+t(k,i+1)+t(k,i-1));%第10类k=k+1;end;else if(z(i)==z(i+1) && z(i-1)>z(i))while(l<z(i))T(l,i)=0.25*(t(l+1,i)+t(l-1,i)+t(l,i+1)+t(l,i-1));%第11类l=l+1;end;endendendi=i+1;j=2;k=2;l=2;endi=1;j=1;while(i<=xnum+1)while(j<=z(i))e(j,i)=abs(T(j,i)-t(j,i));j=j+1;endi=i+1;j=1;endt=T;%把新的一组温度值赋值给tif max(max(e))<wucha;p=0;end;c=c+1;endfor i=1:ynum/2+1;tidu(i)=(t(i,1)-t(i,2))/delta;end;%求肋根部温度梯度Q=lamda*sum(tidu(1,:))*delta%温度梯度与微元面积乘积求和，得到散热量%Qreal=2*Q/(25+3+1)*(25^2+3^2)^0.5;%梯形肋片的散热量Qreal=2*Q*25.54859743/(25+3+1);%圆弧形肋片的散热量temp=t(1,xnum+1); %求肋端部温度tempQreala=linspace(0,25,xnum+1);b=linspace(0,4,ynum/2+1);[aa,bb]=meshgrid(a,b);figuremesh(aa,bb,t)%温度分布图figurecontourf(a,b,t,50)shading flatsprintf('参考值--矩形肋片：17115W，94；梯形肋片：15605W，82度；圆弧形肋片：14726W，69度')end五、参考文献《传热学（第五版）》.章熙民，任泽霈，梅飞鸣. 中国建筑工业出版社.。
散热片计算方法
散热片计算方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（散热片计算方法）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为散热片计算方法的全部内容。
征热传导过程的物理量在图3的导热模型中,达到热平衡后,热传导遵循傅立叶传热定律:Q=K·A·(T1-T2）/L （1）式中:Q为传导热量(W）;K为导热系数(W/m℃）；A 为传热面积(m2）；L为导热长度(m)。
(T1—T2)为温度差。
热阻R表示单位面积、单位厚度的材料阻止热量流动的能力，表示为: R＝（T1-T2）/Q＝L/K·A (2)对于单一均质材料，材料的热阻与材料的厚度成正比;对于非单一材料,总的趋势是材料的热阻随材料的厚度增加而增大,但不是纯粹的线形关系.对于界面材料，用特定装配条件下的热阻抗来表征界面材料导热性能的好坏更合适,热阻抗定义为其导热面积与接触表面间的接触热阻的乘积,表示如下：Z＝（T1—T2）/(Q/A)＝R·A (3)表面平整度、紧固压力、材料厚度和压缩模量将对接触热阻产生影响，而这些因素又与实际应用条件有关，所以界面材料的热阻抗也将取决于实际装配条件。
导热系数指物体在单位长度上产生1℃的温度差时所需要的热功率,是衡量固体热传导效率的固有参数,与材料的外在形态和热传导过程无关,而热阻和热阻抗是衡量过程传热能力的物理量。
芯片工作温度的计算如图4的热传导过程中,总热阻R为：R=R1+R2+R3 (4）式中：R1为芯片的热阻;R2为导热材料的热阻;R3为散热器的热阻.导热材料的热阻R2为: R2＝Z/A （5）式中:Z为导热材料的热阻抗，A为传热面积。
肋片散热分析—计算传热学课程设计
中国石油大学(华东)储建学院热能与动力工程系《计算传热学程序设计》设计报告学生姓名：龚波学号：08123217专业班级：热能与动力工程08－2班指导教师：黄善波2011年7 月5 日1 设计题目在工程实际中，往往需要增加（对流）传热量，应用比较广泛的较为有效的一种方法就是增加换热面积，即采用肋片—在材料消耗量增加较少的条件下能较多地增大换热面积。
在一些换热设备中，肋片得到了广泛地应用，如制冷装置的冷凝器、散热器、空气加热器等等。
1.1 设计题目某等截面圆柱形直肋，设肋端是绝热的。
试分析在一定的金属消耗量下，为使肋片的散热量达到最大时所需要的肋片尺寸，并分析肋片的材料、表面传热系数对该尺寸的影响。
1.2 已知参数为了求得数值结果和利用结果进行分析，现给定题目相关已知量，包括肋片材料导热系数λ=λοk(T)=400(1+0.0035T),肋基温度T w=95℃，肋表度黑度ε=0.80，周围空气温度T f=20℃，环境辐射温度T s=15℃，肋表面空气的表面换热系数h c=8W/(m2•℃)。
2 物理与数学模型2.1 物理模型发生在肋片的导热过程严格地说是多维的。
如图1所示，暴露于恒温流体的圆柱肋片（肋高为L，直径为D）。
由于圆柱直肋各处受热均匀，再加上肋片通常是由金属材料制成的，导热系数比较大，可以想象肋片内温度将仅沿肋高方向发生明显变化，再直径方向上变化相比很小。
因此，假设该圆柱直肋在同一截面上温度相同，则该问题可转化为等截面直肋一维稳态导热问题。
图1 圆柱肋片物理模型图2.2 数学模型以肋基为坐标原点，圆柱肋片厚度方向为坐标正方向，建立坐标系如图2所示。
基于上述物理模型，则该问题的数学模型可描述如下：()()440c f b sd dTA U h T T T Tdx dxλεσ⎛⎫⎡⎤--+-=⎪⎣⎦⎝⎭（1-a）左右两侧相应的边界条件分别是第一类边界条件和第二类边界条件，分别描述如下：左边界0wxT T==（1-b）右边界x LdTdx==（1-c）图2 圆柱肋片数学模型图3 数值处理与程序设计3.1数学模型无量纲化为了使数值计算结果具有更普遍的意义，将上述数学模型无量纲化。
最新传热学—2.4 肋片传热
4.分析求解
方程的通解为： c1emx c2emx
应用边界条件可得：
c1
0
emH emH emHc2来自 0emH emH emH
最后可得等截面内的温度分布：
0
em(Hx) e mH
em(Hx) emH
0
ch[m(H x)] ch(mH )
sh(x) ex ex ; 2
ch(x) ex
ex ; 2
th(
x)
e e
x x
ex ex
双曲正弦函数
双曲余弦函数
双曲正切函数
稳态条件下肋片表面的散热量 = 通过肋基导入肋片的热量
Φ
Ad
dx
x0
Ac0m th(mH )
hP m
0
th(mH )
肋端过余温度： 即 x ＝ H
0
ch[m(H x)] ch(mH )
0
1 ch(mH )
条的导热问题。但由于三维问题比较复杂，故此，在忽略次要因素的基础上，将
问题简化为一维问题。
等截面直肋的导热
3.数学描写
能量守恒： Φx Φxdx Φd
Fourier
定律：Φx
Ac
dt dx
Φxdx
Φx
dΦx dx
dx
Φx
Ac
d 2t dx 2
dx
Newton冷却公式： Φd h(Pdx)(t t )
等截面直肋的导热
1.问题重述
已知： (1) 矩形直肋 (2) 肋跟温度为t0，且t0 > t (3) 肋片与环境的表面传热系数为 h. (4) ，h和Ac均保持不变 求：
温度场 t 和热流量
Z
等截面直肋的导热
传热系数计算
传热系数计算散热器是一种热交换器，其热工计算的基本公式为传热方程式，其表达式为：Ф=KAΔt m（6－1）Ф为传热量单位：WK为传热系数单位：W/(m2·℃)A 为传热面积单位：㎡Δt m为冷热流体间的对数平均温差单位：℃从《车辆冷却传热》［４］上可知，以散热器空气侧表面为计算基础，散热器传热系数计算公式为：K=(β/h1+(β×λ管) +(1/η0×h2)+ R f)-1（6－2）式中：β为肋化系数，其等于空气侧所有表面积之和/水侧换热面积h1为水侧表面传热系数单位：W/(m2·℃)h2为空气侧表面传热系数单位：W/(m2·℃)λ管为散热管材料导热系数单位：W/(m2·℃)R f为散热器水侧和空气侧的总热阻单位:（m2·℃)／Wη0为肋壁总效率，其表达式为：η0=1－(×（1－ηf）)／A2（6－3）A22为空气侧二次换热面积，单位：㎡A2 为空气侧所有表面积之和，单位：㎡ηf为肋片效率ηf＝th(m×h f)/ (m×h f)（6－4）th为双曲线函数h f为散热带的特性尺寸，即散热管一侧的肋片高度m为散热带参数，表达式为：m=((2×h2)/(δ2×λ2))0.5 （6－5）h2为空气侧传热系数单位：W/(m2·℃)δ2为散热带壁厚单位：mλ2为散热带材料导热系数单位：W/(m2·℃)从《传热学》上可知，表面传热系数h的公式为：h= Nu×/de 单位：W/(m2·℃) （6－6）λ为流体的热导率，对散热器，即为空气热导率de为换热面的特性尺度，对散热器，求气侧换热系数时，因空气外掠散热管，故特性尺度为散热管外壁的当量直径, 单位m由《传热学》[2]中外掠管束换热实验知,流体横掠管束时，对其第一排管子来说，换热情况与横掠但管相仿。
Nu m=C×Re (6－7) 式中C、为常数，数值见《传热学》[3]表5.2Re=Va×de/νa （6－8）Va 为空气流速单位m/sνa为空气运动粘度单位m2/s。
散热片设计计算公式
散热片设计计算公式
散热片是一种用于散热的重要元件，广泛应用于电子设备和机械设备中。
它的设计计算公式是根据散热片的尺寸、材料和工作条件来确定的。
在设计散热片时，需要考虑到散热片的导热性能、散热面积和散热效率等因素。
散热片的导热性能是影响散热效果的重要因素之一。
导热性能通常用散热片的导热系数来衡量，导热系数越大，散热片的散热效果就越好。
导热系数可以通过实验测试或者参考材料手册来获取。
在设计散热片时，需要选择导热性能较好的材料，以提高散热片的导热性能。
散热片的散热面积也是影响散热效果的重要因素。
散热面积越大，散热片能够散热的表面积就越大，散热效果也就越好。
在设计散热片时，需要根据散热要求和设备尺寸等因素来确定散热片的尺寸。
通常情况下，散热片的外形可以选择矩形、方形、圆形等形状，根据实际应用情况来确定。
散热片的散热效率也是需要考虑的因素之一。
散热效率可以通过散热片的设计参数来计算，常见的计算公式如下：
散热效率 = 散热量 / 输入功率
其中，散热量是指散热片从热源吸收的热量，输入功率是指散热片
所消耗的功率。
散热效率越高，散热片的散热效果就越好。
在设计散热片时，需要根据实际情况来选择合适的计算公式，并考虑到散热片的材料、尺寸和工作条件等因素。
散热片的设计计算公式是根据散热片的导热性能、散热面积和散热效率等因素来确定的。
在设计散热片时，需要综合考虑这些因素，并选择合适的材料和尺寸，以提高散热片的散热效果。
通过合理设计和计算，可以使散热片达到更好的散热效果，保证设备的正常运行。
传热学-第二章k5
对于矩形截面的直肋片： 对于矩形截面的直肋片：
b >> δ故而P = 2(b + δ ) ≈ 2b
δ 0 Qx
b
Qc
Qx+dx dx H
x
A
c
= δb
mH =
2h
λδ
⋅H
对于圆形截面的直肋片（针形肋片） 对于圆形截面的直肋片（针形肋片）:
hP mH = ⋅H λ Ac
P = πd Ac = πd 2 4

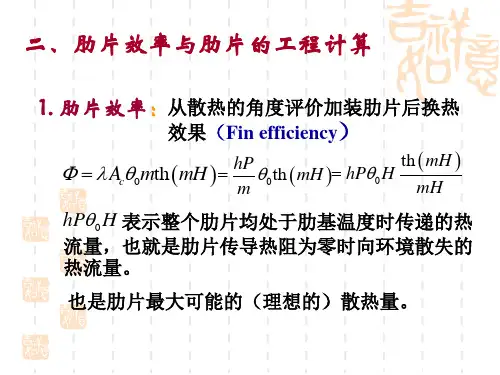

二、肋片效率与肋片的工程计算
肋片效率： 1. 肋片效率：从散热的角度评价加装肋片后换热 效果（Fin efficiency） 效果（
th ( mH ) hP Φ = λ Acθ 0 mth ( mH ) = θ 0 th ( mH )= hPθ 0 H mH m
hPθ 0 H 表示整个肋片均处于肋基温度时传递的热 流量，也就是肋片传导热阻为零时向环境散失的 流量， 热流量。 热流量。
总换热面积： 总换热面积：
A0 = Ar + Af
Ar Af
t0
tf ， h
换热量： Φ 0 = Ar h ( t0 − t f ) + Af η f h ( t0 − t f ) 换热量：
= h ( t0 − t f
)( A + A η )
r f f
Ar + η f Af = A0 h ( t0 − t f ) A0 Ar + η f Af η0 = 其中： 其中： Ar + Af
接触热阻是普遍存在的， 接触热阻是普遍存在的，而目前对其研究又不充 分，往往采用一些实际测定的经验数据。 往往采用一些实际测定的经验数据。 通常， 通常，对于导热系数较小的多层壁导热问题接触热阻 多不予考虑； 多不予考虑；但是对于金属材料之间的接触热阻就是 不容忽视的问题。 不容忽视的问题。 影响接触热阻的因素: 影响接触热阻的因素:
传热学— 肋片传热
结果分析：
于是可采用以下方法： 1.选用导热系数更小的材料作套管； 2.尽量增加套管的高度，并减小壁厚； 3.强化套管与流体的换热； 4.在储气筒或套管外包以保温材料。
圆筒壁一维导热：
假设：1）半径r<<长度l，将其看成一维问题 2）温度不随时间变化，稳态导热
Φ
tw 1 t w(n 1)
n
1 ln ri 1
i 1 2il
ri
W
研究意义
回顾上节课，我们研究了平壁一维导热和圆筒壁一维导热。它们 有个共同的特点，即在热量传递方向热流量 Φ 保持不变。
然而，在工程技术中还经常遇到另一类的一维导热问题—热量在
等截面直肋的 1.问题重导述 热
已知： (1) 矩形直肋 (2) 肋跟温度为t0，且t0 > t (3) 肋片与环境的表面传热系数为 h. (4) ，h和Ac均保持不变 求：
温度场 t 和热流量
Z
等截面直肋的
Y
2.物理模导型 热
X
分析：严格地说，肋片中的温度场是三维、稳态、无内热源、常物性、第三类边
ex ; 2
th(
x)
e e
x x
ex ex
双曲正弦函数
双曲余弦函数
双曲正切函数
稳态条件下肋片表面的散热量 = 通过肋基导入肋片的热量Leabharlann ΦAddx
x0
Ac0m th(mH )
hP m
0
th(mH )
肋端过余温度： 即 x ＝ H
0
ch[m(H x)] ch(mH )
0
1 ch(mH )
第二章 稳态热传导
—2.4 肋片导热
主讲人：王琴 指导老师：胡烨 班级：11级交通试验班
肋片散热分析—计算传热学课程设计
中国石油大学(华东)储建学院热能与动力工程系《计算传热学程序设计》设计报告学生姓名：龚波学号：08123217专业班级：热能与动力工程08－2班指导教师：黄善波2011年 7 月 5 日1 设计题目在工程实际中，往往需要增加（对流）传热量，应用比较广泛的较为有效的一种方法就是增加换热面积，即采用肋片—在材料消耗量增加较少的条件下能较多地增大换热面积。
在一些换热设备中，肋片得到了广泛地应用，如制冷装置的冷凝器、散热器、空气加热器等等。
1.1 设计题目某等截面圆柱形直肋，设肋端是绝热的。
试分析在一定的金属消耗量下，为使肋片的散热量达到最大时所需要的肋片尺寸，并分析肋片的材料、表面传热系数对该尺寸的影响。
1.2 已知参数为了求得数值结果和利用结果进行分析，现给定题目相关已知量，包括肋片材料导热系数λ=λοk(T)=400(1+0.0035T),肋基温度T w=95℃，肋表度黑度ε=0.80，周围空气温度T f=20℃，环境辐射温度T s=15℃，肋表面空气的表面换热系数h c=8W/(m2•℃)。
