激光喷码机的故障处理方法

合集下载

喷码机常见故障维修及使用要点

无论喷码机售价的高低，如果在日常使用中采用的是错误的方式，高价的喷码机也有可能在极短的时间内出现问题，永泉公司借先进可靠的产品为广大用户提供各种喷码、打标、产品管理解决方案及技术服务支持，多年来一直致力于喷码机、激光打标机、喷码机耗材服务及非标自动化设备领域的开拓，是很早专门经营喷码标识设备的供应商之一,专业解决喷码机常见故障。

下面永泉就详细介绍一些喷码机的常见故障维修，一起往下看吧。

问：喷码机喷头及喷嘴易堵怎么解决？答：有墨线出现但是位置便移不准正，工作人员可以直接在喷码机上操作，去除故障。

可以通过排气，冲洗去除堵塞物，多次的连续的开关喷嘴，然后冲洗喷嘴内的堵塞物，这样可以免去将喷嘴拆下后进行清洗，但是如果堵塞比较严重的话，就不能使用这种方法了。

无墨线出现，这种情况是只能够拆下喷头进行处理了，首先准备适量的清洗液，然后将喷嘴放到清洗液瓶中，盖好盖子后，用力的摇晃，一般情况下是可以去除堵塞物的，如果没有去除的话，可以连续的浸泡10分钟左右，然后再摇晃。

如果以上两种方法都没有将堵塞物去除，则需要查看喷码机两侧是否粘上污渍，如果有的话，则需要用细小的铁丝轻轻的抠出喷嘴上的污渍，再重复摇晃清洗。

清洗后重新启动墨线，确认是否打入喷头回收槽，喷嘴洗通畅后需要重新启动墨线，确认打入喷头回收槽，即可以确认喷嘴堵塞已经解决。

永泉公司有完整的客服培训计划，包括安装、保养、维修等方面，强化培训客户操作人员，使其能掌握正确的的操作步骤，保障喷码机的正常运行。

问：喷码机是否有故障点显示系统？没有，怎么去排查？有，做简单的系统介绍。

答：永泉的提供的喷码机具有故障实时显示功能，为方便操作，有直观的图标动态显示运行情况，实时文字显示。

这个功能直观的帮助商户快速诊断及进行故障维修。

问：怎样控制让喷码机不出现跳码现象？答：使用质量稳定，性能靠谱的光电眼；调整电眼的安装位置及电眼的正确调节；确保产品不要在产线窜动；选择正确的喷印点阵，以防生产线的速度快于喷码机快。

喷码机常见的几个问题解决方案

喷码机常见的几个问题解决方案请参考一、造成喷头堵塞的原因：造成喷头的堵头。

1 墨水质量不过关。

墨水堵头因子过大会直接导致喷头堵塞。

堵头因子是与墨水中颜料的颗粒大小直接关联的一个参数，这是最为严重的墨水质量问题。

堵头因子如果较大，颗粒也较大。

使用堵头因子较大的墨水，短期内可能不会发现问题，但是随着使用量的递增，过滤器将会逐渐被堵塞，引起墨泵损坏，甚至某些大颗粒会透过过滤器，引起墨头的永久性堵塞，对墨头造成严重损伤。

解决方法：用厂家提供的原装墨水。

2 温湿度的急剧变化对喷头和墨水的影响而墨水的稳定性又是由墨水的粘度、外表张力、挥发性、流动性等因素决定的而直接影响这些指标的并不完全是生产工艺决定的贮存及使用环境的温湿度也在墨水的正常使用中起到决定性的作用。

如过高或过低的温度会使墨水的粘稠度下降或升高许多，喷码机在出厂时各个喷码机的厂家都会对设备的使用环境有一个具体的温湿度限定为什么会有这种限定呢? 由于墨水的稳定性决定了喷码机喷头的使用情况。

从而打破了墨水原有状态。

致使在喷码过程中出现经常断线甚至喷出来的画面虚散等现象。

另一方面，如果环境湿度过低而温度相对较高会导致墨水挥发性提高，墨水易干结在喷头外表形成固化物，影响喷头的正常工作。

如果湿度过高，墨水可能会在喷孔周围积结也会影响喷头工作，并且画面也不易干燥。

因此要随时注意温湿度的变化。

喷头对湿度的要求是比较微妙的喷头墨腔内的墨量很小，墨水是虹吸现象完成供墨过程的因此外界温度的急剧变化很容易打破其原有的平衡状态，因为喷头在工作时会产生一定的热量，墨水在此温度下维持着平衡和稳定，这时如果气候急据变化，如突然降温或升温，这时室内又无调温装置，那么喷头受到影响就显现出来了墨水会突然不能用了喷头也无法正常工作，相同的墨水同批次也无法使用。

使生产车间的温度在一天内的变化不要超越3-5 度。

解决方法：控制好温度。

3 喷头的电压对喷头的影响喷头的电压因为喷头的电压的高低可以决定喷头内部压电陶瓷的弯曲度因而高电压也可提高喷墨量 .XA A R-128 喷头的额定电压厂家推荐不超过35V 为宜在不影响画面质量的前提下越低越好 . 实践证明超出32V 电压可能会遇到喷头断墨现象频繁使用寿命降低的情况呈现 . 前面说了高电压会使压电陶瓷的弯曲度加大如果又处于高频振荡状态则喷头内部的压电晶体就极易疲劳和损伤折断而过低的喷头工作电压又会使画面的饱和度受到影响 . 所以28V-32V 之间的喷头工作电压较为适宜 .如雷丁牌喷码机是35V 而不同的电压对墨水的黏度要求各不相同，不同品牌的喷码机的喷头电压各不相同。

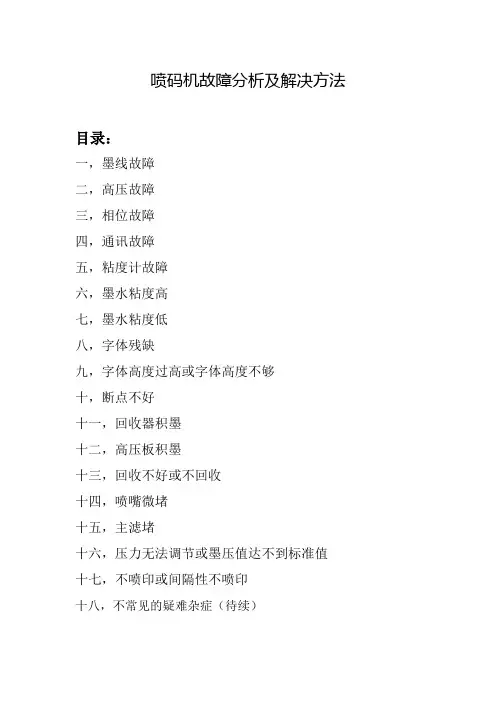

喷码机故障分析及解决方法

喷码机故障分析及解决方法目录：一，墨线故障二，高压故障三，相位故障四，通讯故障五，粘度计故障六，墨水粘度高七，墨水粘度低八，字体残缺九，字体高度过高或字体高度不够十，断点不好十一，回收器积墨十二，高压板积墨十三，回收不好或不回收十四，喷嘴微堵十五，主滤堵十六，压力无法调节或墨压值达不到标准值十七，不喷印或间隔性不喷印十八，不常见的疑难杂症（待续）故障分析及解决方法：一、墨线故障：故障分析：1)回收器、喷头加热块的周围有墨物或异物2)开机没有墨线从喷嘴射出3)没有墨点分裂4)回收器无法正常回收墨滴5)充电极没有对墨线充电，充电线断或虚焊6)PCU板接收不到回收器检测反馈的墨点充电信号解决方法：a)清洗回收器及周围；回收器接管处清洗干净并且其与喷头体保持一定的距离；擦洗干净喷头加热块与充电极连接处；b)首先查看压力是否在40psi，调压阀调至其正常值；若压力正常还没有墨线出来，就用超声波超洗喷嘴片及喷嘴滤片；若不行就看供墨电磁阀是否能正常开关，可以手动操作开泵、供墨电磁阀，若没有墨线出来就更换供墨电磁阀；若压力为零或压力值很小，而且调压阀正常还无法调至正常值，就得查看供墨泵是否漏了，若泵漏就更换；若泵没有漏就得检查供墨单向阀是否正常，可以拔掉供墨单向阀的出墨管，用烧杯接着，然后手动操作开泵、供墨电磁阀，看有没有墨水流出，若没有墨水流出就说明供墨单向阀坏了，然后更换或对其维修，若有墨水流出说明供墨单向阀正常，然后就检查主滤是否堵塞，拔掉主滤出墨管，用烧杯接着，手动操作开泵、供墨电磁阀，看有没有墨水流出，若没有墨水流出或流量小说明主滤堵塞了，就更换新主滤，若有墨水流出且流量正常说明主滤正常；c)首先检查喷嘴晶振线是否连接正常，若连接正常就调整驱动值；若有虚接或断裂就对其维修或者更换；再者检查PCU板与PDU板和喷嘴之间接线是否虚接；最后更换PDU板或PCU板；（注意：有时喷嘴微堵也会没有断点分裂）d)首先查看墨线是否偏出回收器，若墨线位置正常但回收不好，就检查回收过滤器是否堵塞，对其进行清洗或更换；若是不回收或间隔性不回收，先确定回收泵是否正常，若回收泵不漏就检查回收管路是否堵塞或松脱，再检查回收单向阀是否正常，可以拔掉回收单向阀的出墨管，用烧杯接着，手动操作开泵、供墨电磁阀、回收电磁阀，若有墨水流出且流量正常，说明回收单向阀正常，若没有墨水流出或流量小或间隔性有墨水流出，说明回收单向阀坏了，对其进行更换；e)首先检查PDU板与充电线的黄金插头是否连接正常；再检查连接充电线电缆里的10K电阻是否虚接，可以用万用表来测量，用一只表笔量充电线与PDU板连接处的一端，用另一只表笔量充电线的另一端，看其电阻是否在10K左右，若在10K左右说明连接正常；若值是无限大说明其断接了，对其拨开进行焊接；最后更换PDU板或PCU板；f)首先检查回收检测线是否松动或断开；再检查回收管地线是否脱落；再者检查PDU板与回收检测极之间接线是否松脱；最后更换PDU板或PCU板；二、高压故障：故障分析：1)喷头过于潮湿2)高压板与零极板有墨物或其之间的距离不合适；高压板支架及高压导线有脏墨3)喷嘴微堵4)高压电源的高压堡灵敏度调整不合适5)高压误报6)高压电源与PDU板之间的4芯控制线虚接7)高压电源坏掉8)PDU板或PCU板坏掉解决方法：a)清洗喷头并用吹风机吹干（方喷头的可能会是后盖里进溶剂了，拆掉对其吹干，为了避免以后再进溶剂，可以对其密封巢里添加生胶带，增加密闭性）b)调整高压板与零极板之间的距离，大概一个十字螺丝刀头直径的距离，把其放在它们之间有点松即可；彻底清洗高压板及支架、高压导线，还有零极板并且吹干；c)用超声波超洗喷嘴片及喷头滤片；d)调整高压电源的高压堡灵敏度致合适位置，调高压堡时要注意其箭头的标示，不要调反了，而且要轻微的调，调的力量过大或调的量很大，会导致高压电源的报废；e)首先可能是ICU板的芯片造成的，是其程序的问题，更换即可；或者把墨水箱上的两个黑线连接在一起试试；f)重新接好4芯控制线接头；g)先检测一下高压电源是否正常，可以拔掉高压电源的高压输出导线，然后开墨线、高压，让喷码机就绪，若还报高压故障说明高压电源坏了，更换高压电源；h)更换PDU板或PCU板；三、相位故障：故障分析：1)喷嘴驱动设置不正确2)喷头后盖里进溶剂或受潮了3)喷嘴微堵4)喷码机没有接地，受到了干扰5)喷头抗干扰小板有墨物或坏了6)墨水黏度不正常或墨水过期7)回收器、回收检测线及回收系统不好或不稳定8)电源地线接地是否良好9)PCU板或PDU板不正常解决方法：a)重新设置喷嘴驱动值，这得根据断点的形态来设置，一次设置在2~5的增加或减少；b)打开喷头后盖，用吹风机吹干c)用超声波超洗喷嘴片、喷嘴滤片d)给喷码机良好的接地，并避免或排除周围的干扰e)可以先用溶剂擦洗抗干扰小板，再用酒精擦洗，最后用吹风机吹干，若还不行就更换新的；f)调整墨水黏度致正常值或更换新墨g)先检查回收器与回收底座之间连接是否完好，有无漏墨现象，若有就维修或更换；可以在回收底座与喷头之间添加自行车内胎，彻底清洗回收的小白圈；超洗回收过滤器或更换；再检查回收单向阀工作是否正常，若不正常就维修或更换；h)把电源接地线良好接地i)更换PDU板或刷改PCU板的PAU、PAU程序，若还不行最后只好更换整套的喷头喉管；四、通讯故障：故障分析：喷码机通电开机以后，会自己检测ECU、ICU、PCU和IOU 板之间的连接状态，它们是串联通讯的，如果其中任何单元之间的通讯有问题，显示屏故障栏将显示通讯故障。

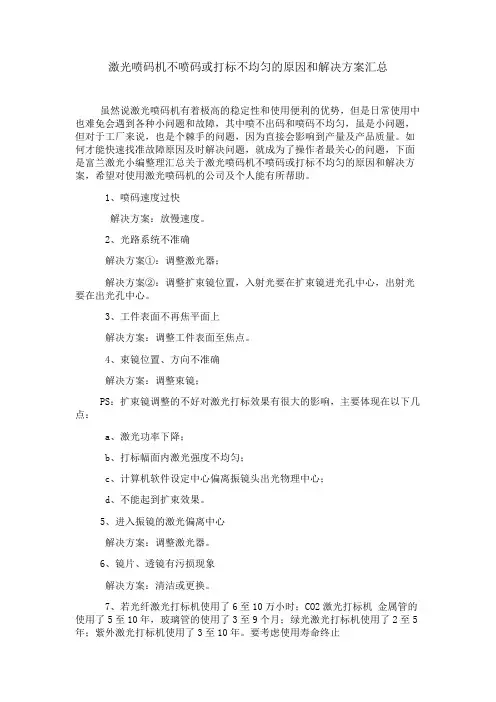

激光喷码机不喷码或打标不均匀的原因和解决方案汇总

激光喷码机不喷码或打标不均匀的原因和解决方案汇总虽然说激光喷码机有着极高的稳定性和使用便利的优势，但是日常使用中也难免会遇到各种小问题和故障，其中喷不出码和喷码不均匀，虽是小问题，但对于工厂来说，也是个棘手的问题，因为直接会影响到产量及产品质量。

如何才能快速找准故障原因及时解决问题，就成为了操作者最关心的问题，下面是富兰激光小编整理汇总关于激光喷码机不喷码或打标不均匀的原因和解决方案，希望对使用激光喷码机的公司及个人能有所帮助。

1、喷码速度过快解决方案：放慢速度。

2、光路系统不准确解决方案①：调整激光器；解决方案②：调整扩束镜位置，入射光要在扩束镜进光孔中心，出射光要在出光孔中心。

3、工件表面不再焦平面上解决方案：调整工件表面至焦点。

4、束镜位置、方向不准确解决方案：调整束镜；PS：扩束镜调整的不好对激光打标效果有很大的影响，主要体现在以下几点：a、激光功率下降；b、打标幅面内激光强度不均匀；c、计算机软件设定中心偏离振镜头出光物理中心；d、不能起到扩束效果。

5、进入振镜的激光偏离中心解决方案：调整激光器。

6、镜片、透镜有污损现象解决方案：清洁或更换。

7、若光纤激光打标机使用了6至10万小时；CO2激光打标机金属管的使用了5至10年，玻璃管的使用了3至9个月；绿光激光打标机使用了2至5年；紫外激光打标机使用了3至10年。

要考虑使用寿命终止解决方案：更换新激光器。

8、激光管亮电压表有指示①出光不正常导光关节发热,常见于导光关节松动及激光管没装正。

解决方案：更换或调整导光节，校正光路。

②激光功率下降,常见于激光管老化。

解决方案：用万用表电压档检查调压器，用高压表检查激光管的工作电压。

更换老化的激光管，及调换损坏的元件。

富兰激光小编在此温馨提醒您：激光打标设备毕竟不便宜，如果出现故障，最好不要自行维修，以免造成不必要的损失，可以及时联系设备厂商或找专业人员维修。

富兰激光可承接各类激光设备的维修，百度搜索“佛山市富兰激光科技”即可找到。

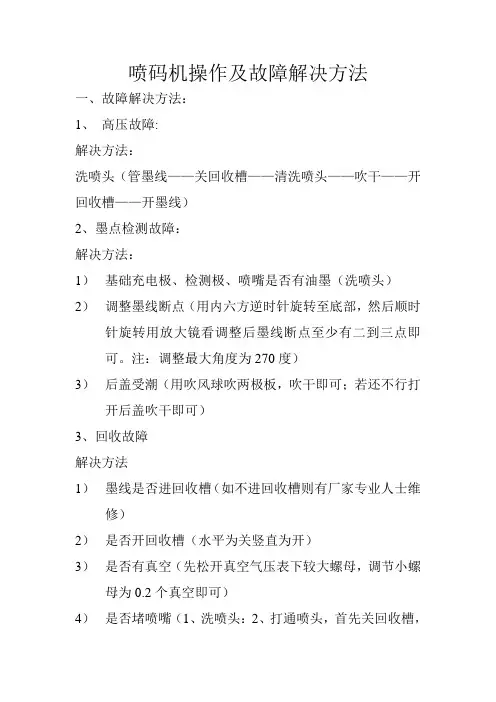

喷码机操作及故障解决方法

喷码机操作及故障解决方法一、故障解决方法：1、高压故障:解决方法：洗喷头（管墨线——关回收槽——清洗喷头——吹干——开回收槽——开墨线）2、墨点检测故障：解决方法：1）基础充电极、检测极、喷嘴是否有油墨（洗喷头）2）调整墨线断点（用内六方逆时针旋转至底部，然后顺时针旋转用放大镜看调整后墨线断点至少有二到三点即可。

注：调整最大角度为270度）3）后盖受潮（用吹风球吹两极板，吹干即可；若还不行打开后盖吹干即可）3、回收故障解决方法1）墨线是否进回收槽（如不进回收槽则有厂家专业人士维修）2）是否开回收槽（水平为关竖直为开）3）是否有真空（先松开真空气压表下较大螺母，调节小螺母为0.2个真空即可）4）是否堵喷嘴（1、洗喷头：2、打通喷头，首先关回收槽，同时做溶剂吸入）5）如果以上都正常检查是否堵住回收槽（打开后盖找到与回收槽相连绿色细管，拔开细管用吹气球从前往后吹，吹通即可）6）注：其他问题则有厂家进行维修。

二、操作方法1、本机用的是5160油墨，5152添加剂以及清洗剂，每次机器工作结束关机后，应及时关闭回收槽、清洗喷头，下次开机，检查缓压缸液位在两个“+”的情况下，墨线指示灯开始闪亮准备工作，当常亮的时候，即可开机工作。

（此时，按喷头维护灯则显示喷头情况，喷墨速度在19M/S；墨点检测数字中至少有首尾相连的“111”即为正常）。

按以上方法进行维修。

2、本机编写信息常用字体为7号、9号、11号、16号‘24号字体在信息编写菜单中按返回键，将光标移至信息，按确认键，重新开始命名信息后，再将光标字型菜单后按确认键，在本栏目中，修改字体型号，字宽倍数设定、字间隔三项即可（根据所喷管子粗细，以及喷出效果来调整相应参数）。

根据厂家所需信息进行编写信息，然后按返回键将光标移至信息菜单，将所编写信息进行保存，再装入喷码机，再返回到生产菜单中，进行对该信息喷墨速度进行修改，一般为300~400之间。

（信息喷墨速度与牵引速度有关，牵引越快喷墨越快）。

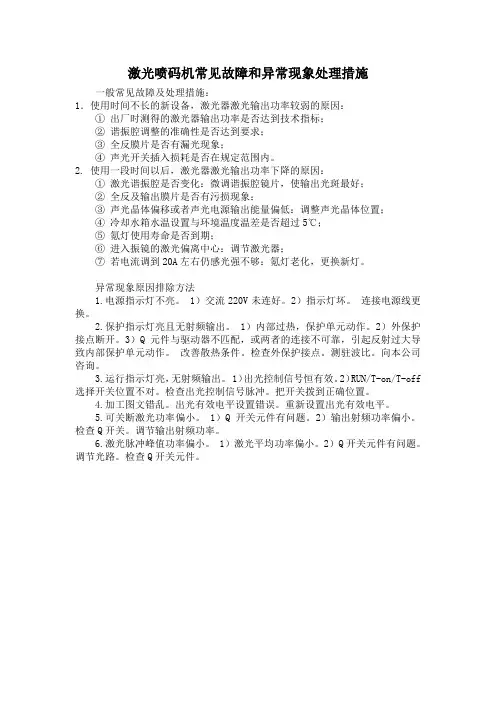

激光喷码机常见故障和异常现象处理措施

激光喷码机常见故障和异常现象处理措施一般常见故障及处理措施：1．使用时间不长的新设备，激光器激光输出功率较弱的原因：①出厂时测得的激光器输出功率是否达到技术指标；②谐振腔调整的准确性是否达到要求；③全反膜片是否有漏光现象；④声光开关插入损耗是否在规定范围内。

2. 使用一段时间以后，激光器激光输出功率下降的原因：①激光谐振腔是否变化：微调谐振腔镜片，使输出光斑最好；②全反及输出膜片是否有污损现象；③声光晶体偏移或者声光电源输出能量偏低：调整声光晶体位置；④冷却水箱水温设置与环境温度温差是否超过5℃；⑤氪灯使用寿命是否到期；⑥进入振镜的激光偏离中心：调节激光器；⑦若电流调到20A左右仍感光强不够：氪灯老化，更换新灯。

异常现象原因排除方法1.电源指示灯不亮。

1）交流220V未连好。

2）指示灯坏。

连接电源线更换。

2.保护指示灯亮且无射频输出。

1）内部过热，保护单元动作。

2）外保护接点断开。

3）Q元件与驱动器不匹配，或两者的连接不可靠，引起反射过大导致内部保护单元动作。

改善散热条件。

检查外保护接点。

测驻波比。

向本公司咨询。

3.运行指示灯亮，无射频输出。

1）出光控制信号恒有效。

2）RUN/T-on/T-off 选择开关位置不对。

检查出光控制信号脉冲。

把开关拨到正确位置。

4.加工图文错乱。

出光有效电平设置错误。

重新设置出光有效电平。

5.可关断激光功率偏小。

1）Q开关元件有问题。

2）输出射频功率偏小。

检查Q开关。

调节输出射频功率。

6.激光脉冲峰值功率偏小。

1）激光平均功率偏小。

2）Q开关元件有问题。

调节光路。

检查Q开关元件。

喷码机五大常见故障及解决方法

喷码机五大常见故障及解决方法喷码机是一种常用的工业打码设备，用于在产品包装上打印文字、数字、图形等信息。

然而，在使用过程中难免会遇到一些故障，影响工作效率。

下面将介绍喷码机的五大常见故障及解决方法。

一、喷头堵塞喷头堵塞是喷码机最常见的故障之一、主要表现为打印不清晰、喷出的字迹不完整或缺失。

造成堵塞的原因主要有：墨水质量不佳、沉淀物积累、喷头长时间未使用等。

解决方法如下：1.更换墨水：使用优质的墨水，避免出现墨水质量不佳造成的堵塞问题。

2.清洗喷头：将喷头取下，用洗头液进行清洗。

注意要使用专用的洗头液，避免造成更严重的堵塞。

3.定期保养：定期使用喷头清洗液进行清洗，以防止沉积物积累。

二、墨水不流畅墨水不流畅是喷码机常见的故障之一、主要表现为墨水喷出不均匀、出现斑点或横杠现象。

造成墨水不流畅的原因有：喷头堵塞、墨水低温等。

解决方法如下：1.温暖墨水：将墨水放置在温暖的环境中，将墨水中的冰晶融化，使其变得更加流畅。

2.清洗喷头：同喷头堵塞时的解决方法一致，清洗喷头可以解决一些流畅性问题。

3.修复喷头：如果清洗喷头无效，可能需要修复或更换喷头，以恢复墨水的正常流动。

三、打印位置错位打印位置错位是喷码机常见的故障之一、主要表现为打印位置偏移、过高或过低。

造成打印位置错位的原因有：喷码机安装不稳、设置错误等。

解决方法如下：1.重新安装喷码机：确保喷码机安装稳固，避免移动或晃动。

2.调整参数设置：检查喷码机的参数设置，确保打印位置设置正确。

四、墨水喷射不稳定墨水喷射不稳定是喷码机常见的故障之一、主要表现为墨水喷射时有时无、喷射力度不均等。

造成墨水喷射不稳定的原因有：墨水质量不佳、墨水压力不稳定等。

解决方法如下：1.更换墨水：使用质量更好的墨水，确保墨水的质量稳定。

2.调整墨水压力：根据墨水的特性和设备要求，调整墨水的压力，使喷射更加稳定。

五、墨水残留墨水残留是喷码机常见的故障之一、主要表现为墨水在打印过程中滴入产品包装上，影响产品质量。

喷码机故障及解决方法

喷码机故障及解决方法
喷码机故障及解决方法可能有很多种情况，以下是一些常见的故障及解决方法：
1. 打印模糊或模糊不清：
- 检查墨盒是否缺墨，如需要则更换墨盒。

- 清洁喷头，可以使用清洁剂或酒精棉球轻轻擦拭喷头。

- 调整喷码机和被喷物之间的距离，确保距离合适。

- 检查墨盒和底座是否安装正确，确保喷射方向正确。

2. 喷印缺漏或出现空白：
- 检查喷头是否被堵塞，如有堵塞可以使用清洁剂或酒精棉球清洁喷头。

- 检查墨盒是否缺墨，如果需要则更换墨盒。

3. 喷码机无法正常喷码：
- 检查电源是否接通，确保喷码机供电正常。

- 检查喷码机是否正确连接到电脑或控制系统。

- 检查喷码机设置是否正确，如喷码间距、喷印内容等。

4. 喷码机喷印内容模糊或错位：
- 检查喷码机和被喷物之间的距离，确保距离合适。

- 检查喷码机设置是否正确，如喷码位置、方向等。

- 检查喷码机固定是否牢固，如有松动需要重新固定。

5. 喷码机工作噪音过大：
- 检查喷码机是否正常运转，如有异响可以尝试清洁或更换部件。

- 检查喷码机固定是否牢固，如有松动需要重新固定。

如果以上解决方法无效，建议联系喷码机生产厂家或售后服务。

喷码机故障处理需要具备一定的技术经验和知识，如果不熟悉，最好咨询专业人士进行维修。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

激光喷码机的故障处理方法
激光喷码机分为划线式和点阵式激光机技术用于标注文本，图形和可变数据在各种不同的材质表面，如塑料、玻璃、纸张和纸板箱等。

因激光机无需墨水和其他的耗材，因此激光的喷印方式较经济，对环境也无影响。

问题/解决方法
电源指示灯不亮。
