喷码机容易出现的故障
喷码机常见的几个问题解决方案
喷码机常见的几个问题解决方案请参考一、造成喷头堵塞的原因：造成喷头的堵头。
1 墨水质量不过关。
墨水堵头因子过大会直接导致喷头堵塞。
堵头因子是与墨水中颜料的颗粒大小直接关联的一个参数，这是最为严重的墨水质量问题。
堵头因子如果较大，颗粒也较大。
使用堵头因子较大的墨水，短期内可能不会发现问题，但是随着使用量的递增，过滤器将会逐渐被堵塞，引起墨泵损坏，甚至某些大颗粒会透过过滤器，引起墨头的永久性堵塞，对墨头造成严重损伤。
解决方法：用厂家提供的原装墨水。
2 温湿度的急剧变化对喷头和墨水的影响而墨水的稳定性又是由墨水的粘度、外表张力、挥发性、流动性等因素决定的而直接影响这些指标的并不完全是生产工艺决定的贮存及使用环境的温湿度也在墨水的正常使用中起到决定性的作用。
如过高或过低的温度会使墨水的粘稠度下降或升高许多，喷码机在出厂时各个喷码机的厂家都会对设备的使用环境有一个具体的温湿度限定为什么会有这种限定呢? 由于墨水的稳定性决定了喷码机喷头的使用情况。
从而打破了墨水原有状态。
致使在喷码过程中出现经常断线甚至喷出来的画面虚散等现象。
另一方面，如果环境湿度过低而温度相对较高会导致墨水挥发性提高，墨水易干结在喷头外表形成固化物，影响喷头的正常工作。
如果湿度过高，墨水可能会在喷孔周围积结也会影响喷头工作，并且画面也不易干燥。
因此要随时注意温湿度的变化。
喷头对湿度的要求是比较微妙的喷头墨腔内的墨量很小，墨水是虹吸现象完成供墨过程的因此外界温度的急剧变化很容易打破其原有的平衡状态，因为喷头在工作时会产生一定的热量，墨水在此温度下维持着平衡和稳定，这时如果气候急据变化，如突然降温或升温，这时室内又无调温装置，那么喷头受到影响就显现出来了墨水会突然不能用了喷头也无法正常工作，相同的墨水同批次也无法使用。
使生产车间的温度在一天内的变化不要超越3-5 度。
解决方法：控制好温度。
3 喷头的电压对喷头的影响喷头的电压因为喷头的电压的高低可以决定喷头内部压电陶瓷的弯曲度因而高电压也可提高喷墨量 .XA A R-128 喷头的额定电压厂家推荐不超过35V 为宜在不影响画面质量的前提下越低越好 . 实践证明超出32V 电压可能会遇到喷头断墨现象频繁使用寿命降低的情况呈现 . 前面说了高电压会使压电陶瓷的弯曲度加大如果又处于高频振荡状态则喷头内部的压电晶体就极易疲劳和损伤折断而过低的喷头工作电压又会使画面的饱和度受到影响 . 所以28V-32V 之间的喷头工作电压较为适宜 .如雷丁牌喷码机是35V 而不同的电压对墨水的黏度要求各不相同，不同品牌的喷码机的喷头电压各不相同。
喷码机故障分析及解决方法
喷码机故障分析及解决方法目录：一，墨线故障二，高压故障三，相位故障四，通讯故障五，粘度计故障六，墨水粘度高七，墨水粘度低八，字体残缺九，字体高度过高或字体高度不够十，断点不好十一，回收器积墨十二，高压板积墨十三，回收不好或不回收十四，喷嘴微堵十五，主滤堵十六，压力无法调节或墨压值达不到标准值十七，不喷印或间隔性不喷印十八，不常见的疑难杂症（待续）故障分析及解决方法：一、墨线故障：故障分析：1)回收器、喷头加热块的周围有墨物或异物2)开机没有墨线从喷嘴射出3)没有墨点分裂4)回收器无法正常回收墨滴5)充电极没有对墨线充电，充电线断或虚焊6)PCU板接收不到回收器检测反馈的墨点充电信号解决方法：a)清洗回收器及周围；回收器接管处清洗干净并且其与喷头体保持一定的距离；擦洗干净喷头加热块与充电极连接处；b)首先查看压力是否在40psi，调压阀调至其正常值；若压力正常还没有墨线出来，就用超声波超洗喷嘴片及喷嘴滤片；若不行就看供墨电磁阀是否能正常开关，可以手动操作开泵、供墨电磁阀，若没有墨线出来就更换供墨电磁阀；若压力为零或压力值很小，而且调压阀正常还无法调至正常值，就得查看供墨泵是否漏了，若泵漏就更换；若泵没有漏就得检查供墨单向阀是否正常，可以拔掉供墨单向阀的出墨管，用烧杯接着，然后手动操作开泵、供墨电磁阀，看有没有墨水流出，若没有墨水流出就说明供墨单向阀坏了，然后更换或对其维修，若有墨水流出说明供墨单向阀正常，然后就检查主滤是否堵塞，拔掉主滤出墨管，用烧杯接着，手动操作开泵、供墨电磁阀，看有没有墨水流出，若没有墨水流出或流量小说明主滤堵塞了，就更换新主滤，若有墨水流出且流量正常说明主滤正常；c)首先检查喷嘴晶振线是否连接正常，若连接正常就调整驱动值；若有虚接或断裂就对其维修或者更换；再者检查PCU板与PDU板和喷嘴之间接线是否虚接；最后更换PDU板或PCU板；（注意：有时喷嘴微堵也会没有断点分裂）d)首先查看墨线是否偏出回收器，若墨线位置正常但回收不好，就检查回收过滤器是否堵塞，对其进行清洗或更换；若是不回收或间隔性不回收，先确定回收泵是否正常，若回收泵不漏就检查回收管路是否堵塞或松脱，再检查回收单向阀是否正常，可以拔掉回收单向阀的出墨管，用烧杯接着，手动操作开泵、供墨电磁阀、回收电磁阀，若有墨水流出且流量正常，说明回收单向阀正常，若没有墨水流出或流量小或间隔性有墨水流出，说明回收单向阀坏了，对其进行更换；e)首先检查PDU板与充电线的黄金插头是否连接正常；再检查连接充电线电缆里的10K电阻是否虚接，可以用万用表来测量，用一只表笔量充电线与PDU板连接处的一端，用另一只表笔量充电线的另一端，看其电阻是否在10K左右，若在10K左右说明连接正常；若值是无限大说明其断接了，对其拨开进行焊接；最后更换PDU板或PCU板；f)首先检查回收检测线是否松动或断开；再检查回收管地线是否脱落；再者检查PDU板与回收检测极之间接线是否松脱；最后更换PDU板或PCU板；二、高压故障：故障分析：1)喷头过于潮湿2)高压板与零极板有墨物或其之间的距离不合适；高压板支架及高压导线有脏墨3)喷嘴微堵4)高压电源的高压堡灵敏度调整不合适5)高压误报6)高压电源与PDU板之间的4芯控制线虚接7)高压电源坏掉8)PDU板或PCU板坏掉解决方法：a)清洗喷头并用吹风机吹干（方喷头的可能会是后盖里进溶剂了，拆掉对其吹干，为了避免以后再进溶剂，可以对其密封巢里添加生胶带，增加密闭性）b)调整高压板与零极板之间的距离，大概一个十字螺丝刀头直径的距离，把其放在它们之间有点松即可；彻底清洗高压板及支架、高压导线，还有零极板并且吹干；c)用超声波超洗喷嘴片及喷头滤片；d)调整高压电源的高压堡灵敏度致合适位置，调高压堡时要注意其箭头的标示，不要调反了，而且要轻微的调，调的力量过大或调的量很大，会导致高压电源的报废；e)首先可能是ICU板的芯片造成的，是其程序的问题，更换即可；或者把墨水箱上的两个黑线连接在一起试试；f)重新接好4芯控制线接头；g)先检测一下高压电源是否正常，可以拔掉高压电源的高压输出导线，然后开墨线、高压，让喷码机就绪，若还报高压故障说明高压电源坏了，更换高压电源；h)更换PDU板或PCU板；三、相位故障：故障分析：1)喷嘴驱动设置不正确2)喷头后盖里进溶剂或受潮了3)喷嘴微堵4)喷码机没有接地，受到了干扰5)喷头抗干扰小板有墨物或坏了6)墨水黏度不正常或墨水过期7)回收器、回收检测线及回收系统不好或不稳定8)电源地线接地是否良好9)PCU板或PDU板不正常解决方法：a)重新设置喷嘴驱动值，这得根据断点的形态来设置，一次设置在2~5的增加或减少；b)打开喷头后盖，用吹风机吹干c)用超声波超洗喷嘴片、喷嘴滤片d)给喷码机良好的接地，并避免或排除周围的干扰e)可以先用溶剂擦洗抗干扰小板，再用酒精擦洗，最后用吹风机吹干，若还不行就更换新的；f)调整墨水黏度致正常值或更换新墨g)先检查回收器与回收底座之间连接是否完好，有无漏墨现象，若有就维修或更换；可以在回收底座与喷头之间添加自行车内胎，彻底清洗回收的小白圈；超洗回收过滤器或更换；再检查回收单向阀工作是否正常，若不正常就维修或更换；h)把电源接地线良好接地i)更换PDU板或刷改PCU板的PAU、PAU程序，若还不行最后只好更换整套的喷头喉管；四、通讯故障：故障分析：喷码机通电开机以后，会自己检测ECU、ICU、PCU和IOU 板之间的连接状态，它们是串联通讯的，如果其中任何单元之间的通讯有问题，显示屏故障栏将显示通讯故障。
喷码机常见故障及处理方法
FLOW TIME TOO SHORT FAULT
SHUTDOWN RUNNING 08:08 FLOW TIME TOO SHORT FAULT
F1
F2
F3
F4
F5
故障说明：流动时间过短！ CAUSE:(故障可能原因） 1、墨水筒及喷头存在泄漏； 2、墨水较稀；
FAULT:FLOW TIME TOO SHORT FAULT
喷码机常见故障及处理方法.ppt
生产线喷码机常见故障分类：
根据出现故障情况可分为以下三类： 1、VIDEOJET 170! Ultra 瓶盖喷码机常见故障及处理方法； 2、VIDEOJET 大字喷箱机常见故障及其处理方法； 3、 IMAGE喷码机常见故障及其处理方法；
VIDEOJET 170i Ultra 瓶盖喷码机常见故障及处理 （1）
F1
F2
F3
F4
F5
故障说明：312V电源故障 CAUSE:(故障可能原因） 1、双高压电源模块输出失效； 2、辅助电源模块上＋12VDC电源输出失效； 3、电源线连线断路或松脱； 4、312V输出线路短路；
FAULT : 312 VOLT POWER SUPPLY FAULT
SOLUTION(解决方法）： 1、更换双高压电源模块； 2、更换＋12VAC 辅助电源模块； 3、检查接线，松动时锁紧，必要时更换接线； 4、更换控制板；
F1
F2
F3
F4
F5
故障说明：流动时间过长！ CAUSE:(故障可能原因）
1、添加剂没有加入墨水盒；
2、喷头堵塞； ；
3、系统调节失控；
4、墨水控制阀锁紧过紧； 5、墨水筒中浮子卡住故障
FAULT:FLOW TIME TOO LONG FAULT
喷码机五大常见故障及解决方法
喷码机五大常见故障及解决方法喷码机是一种常用的工业打码设备，用于在产品包装上打印文字、数字、图形等信息。
然而，在使用过程中难免会遇到一些故障，影响工作效率。
下面将介绍喷码机的五大常见故障及解决方法。
一、喷头堵塞喷头堵塞是喷码机最常见的故障之一、主要表现为打印不清晰、喷出的字迹不完整或缺失。
造成堵塞的原因主要有：墨水质量不佳、沉淀物积累、喷头长时间未使用等。
解决方法如下：1.更换墨水：使用优质的墨水，避免出现墨水质量不佳造成的堵塞问题。
2.清洗喷头：将喷头取下，用洗头液进行清洗。
注意要使用专用的洗头液，避免造成更严重的堵塞。
3.定期保养：定期使用喷头清洗液进行清洗，以防止沉积物积累。
二、墨水不流畅墨水不流畅是喷码机常见的故障之一、主要表现为墨水喷出不均匀、出现斑点或横杠现象。
造成墨水不流畅的原因有：喷头堵塞、墨水低温等。
解决方法如下：1.温暖墨水：将墨水放置在温暖的环境中，将墨水中的冰晶融化，使其变得更加流畅。
2.清洗喷头：同喷头堵塞时的解决方法一致，清洗喷头可以解决一些流畅性问题。
3.修复喷头：如果清洗喷头无效，可能需要修复或更换喷头，以恢复墨水的正常流动。
三、打印位置错位打印位置错位是喷码机常见的故障之一、主要表现为打印位置偏移、过高或过低。
造成打印位置错位的原因有：喷码机安装不稳、设置错误等。
解决方法如下：1.重新安装喷码机：确保喷码机安装稳固，避免移动或晃动。
2.调整参数设置：检查喷码机的参数设置，确保打印位置设置正确。
四、墨水喷射不稳定墨水喷射不稳定是喷码机常见的故障之一、主要表现为墨水喷射时有时无、喷射力度不均等。
造成墨水喷射不稳定的原因有：墨水质量不佳、墨水压力不稳定等。
解决方法如下：1.更换墨水：使用质量更好的墨水，确保墨水的质量稳定。
2.调整墨水压力：根据墨水的特性和设备要求，调整墨水的压力，使喷射更加稳定。
五、墨水残留墨水残留是喷码机常见的故障之一、主要表现为墨水在打印过程中滴入产品包装上，影响产品质量。
喷码机故障及解决方法
喷码机故障及解决方法
喷码机故障及解决方法可能有很多种情况，以下是一些常见的故障及解决方法：
1. 打印模糊或模糊不清：
- 检查墨盒是否缺墨，如需要则更换墨盒。
- 清洁喷头，可以使用清洁剂或酒精棉球轻轻擦拭喷头。
- 调整喷码机和被喷物之间的距离，确保距离合适。
- 检查墨盒和底座是否安装正确，确保喷射方向正确。
2. 喷印缺漏或出现空白：
- 检查喷头是否被堵塞，如有堵塞可以使用清洁剂或酒精棉球清洁喷头。
- 检查墨盒是否缺墨，如果需要则更换墨盒。
3. 喷码机无法正常喷码：
- 检查电源是否接通，确保喷码机供电正常。
- 检查喷码机是否正确连接到电脑或控制系统。
- 检查喷码机设置是否正确，如喷码间距、喷印内容等。
4. 喷码机喷印内容模糊或错位：
- 检查喷码机和被喷物之间的距离，确保距离合适。
- 检查喷码机设置是否正确，如喷码位置、方向等。
- 检查喷码机固定是否牢固，如有松动需要重新固定。
5. 喷码机工作噪音过大：
- 检查喷码机是否正常运转，如有异响可以尝试清洁或更换部件。
- 检查喷码机固定是否牢固，如有松动需要重新固定。
如果以上解决方法无效，建议联系喷码机生产厂家或售后服务。
喷码机故障处理需要具备一定的技术经验和知识，如果不熟悉，最好咨询专业人士进行维修。

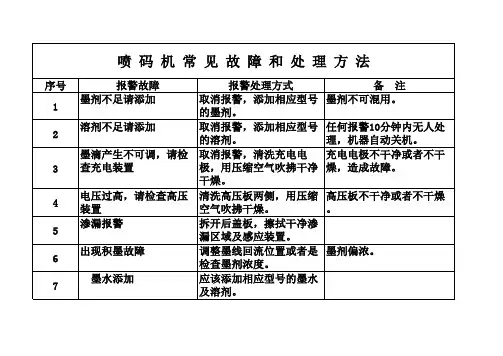

喷码机常见故障和处理方法
序号 1 2 3 4 5 6 7 报警故障 墨剂不足请添加 溶剂不足请添加 墨滴产生不可调， 墨滴产生不可调，请检 查充电装置 电压过高， 电压过高，请检查高压 装置 渗漏报警 出现积墨故障 墨水添加 报警处理方式 取消报警， 取消报警，添加相应型号 的墨剂。 的墨剂。 取消报警， 取消报警，添加相应型号 的溶剂。 的溶剂。 取消报警， 取消报警，清洗充电电 极，用压缩空气吹拂干净 干燥。 干燥。 清洗高压板两侧， 清洗高压板两侧，用压缩 空气吹拂干燥。 空气吹拂干燥。 拆开后盖板， 拆开后盖板，擦拭干净渗 漏区域及感应装置。 漏区域及感应装置。 调整墨线回流位置或者是 检查墨剂浓度。 检查墨剂浓度。 应该添加相应型号的墨水 及溶剂。 及溶剂。 备 注 墨剂不可混用。 墨剂不可混用。 任何报警10分钟内无人处 任何报警10分钟内无人处 10 机器自动关机。 理，机器自动关机。 充电电极不干净或者不干 造成故障。 燥，造成故障。 高压板不干净或者不干燥 。
墨剂偏浓。 墨剂偏浓。
ቤተ መጻሕፍቲ ባይዱ
常见8个小字符喷码机故障以及引起故障原因
常见8个小字符喷码机故障以及引起故障原因小字符喷码设备是最常用的喷码设备，在喷码电子产品、玻璃、金属、塑料都有广泛应用，有时难免有些喷码故障，以下是列举常见小字符喷码机故障8个，以及引起故障原因。
一、故障：传送请求过长故障，传送开关启动超过15秒。
原因：1、墨水盒感应开关失灵或墨水盒空；2、墨水受污染；3、墨水室内的浮子下沉或不正常活动；4、传送电磁阀损坏或气管漏气；5、泵膜变形或穿破；6、截止阀活塞磨损；7、传送压力太低；8、管道、单向阀或接口淤塞；9、墨压和传输压之和大于总气压。
二、故障：排空时间过长，排墨周期大于设定时间的125%。
原因：1、墨水过滤器淤塞；2、管道或接口淤塞；3、墨水压力调整后被改变。
三、故障：相位故障，没有感应到信号。
原因：1、主控制板损坏；2、墨压电磁阀故障或调压不正常；3、电源地线接地不良；4、墨点没有形成或形成不规则的墨点序列；5、墨线不稳定(喷嘴堵塞)；6、墨水受污染；7、墨水回收感应线与地线短路或折断；8、真空没有形成。
9、充电隧道信号线折断，充电隧道向下歪；10回收口或回收管道堵塞。
四、故障：稀释液、墨水少故障，墨水少开关断路超过30分钟或用空墨盒。
原因：1、墨水瓶启动喷码机（或空稀释液瓶）；2、空稀释液瓶；3、空墨水瓶；4、墨水管的位置调整不正确；5、检验气压调整不正确；6、墨水少开关损坏（断路）。
五、故障：流程时间过短，流程时间短于设定时间的85%。
原因：1、墨水被过度稀释（稀释液从回收口进入墨水盒）；2、系统调校不正确；3、没有安装墨水过滤器。
4、墨水压力调整后被改变。
六、故障：墨水稀释液耗尽故障，停机。
原因：1、墨水稀释液添加阀损坏；2、管路损坏或接口漏气；3、墨水瓶或稀释液耗尽。
七、故障：量筒开关故障，压力墨水太少或太满，开关不起作用。
原因：用稀释液清洗机器，防止浮子被墨水粘住。
八、故障：墨水室过满故障，墨水室的过满开关被启动。
原因：1、清洗液从回收口流进墨盒；2、喷码机墨水室中的液位监控开关损坏。
喷码机常见故障及处理方法
08:08
F2
F3
F4
F5
Swire Beverages
FAULT :
FLUID LOW
SOLUTION(解决方法）： 1、检查墨水瓶及添加剂瓶容量，必要时添加； 2、盖上盖子，保持管底部插入液体约25mm时， 调整压力流量至每秒出现两个气泡； 3、检查输送管道及连接，添加墨水或添加剂； 4、更换墨水流量低检测传感器；
Swire Beverages
NOT PHASING HEAD ON 08:08 NOT PHASING F1
故障说明：无相序故障！
F2
F3
F4
F5
• • •
CAUSE:(故障可能原因） 1、物体光电检测开关感应不好； 2、输送带上物体间距太近，积在一起；
Swire Beverages
FAULT :NOT PHASING
Swire Beverages
FLOW TIME TOO SHORT FAULT
SHUTDOWN RUNNING FLOW TIME TOO SHORT FAULT F1 F2 F3 F4
08:08
F5
故障说明：流动时间过短！ CAUSE:(故障可能原因）
1、墨水筒及喷头存在泄漏；
2、墨水较稀；
Swire Beverages
Swire Beverages
PHASING FAULT SHUTDOWN RUNNING PHASING FAULT F1 F2 F3 F4 08:08
F5
故障说明：相位故障！ CAUSE:(故障可能原因） 1、墨水堵塞回收管道； 2、墨水杂质多或污染；（注意墨水生产有效期） 3、墨水调节失控； 4、墨水感应回路、墨水回收模块、连线或控制板故障；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最近几年，喷码机在我们的日常生活中应用越来越广泛，下面就是喷码机常见的一些维修问题
1、喷码打字不清晰、打字散乱。
除了我们以前提到的清洗喷嘴、清洗喷头前过滤器外，我们更应该学会从电路部分着手进行初步诊断和检测、避免因为电路充电或者校准问题导致打字不清晰、散落或者墨线不稳定的问题。
电路部分的细节包括、充电校准的测量、压力校准，高压测量、地线检测等方面，这时候我们便需要万能表进行辅助工作，万能表的使用和操作学习也是必不可少的，想成为一个喷码机维修高手，应该要懂的部分电路知识，从电路墨路分步骤着手，是我们解决问题更快更稳定的办法。
2、喷码机喷头部分出现问题。
喷头主要留出墨管、回收管、清洗管、电路线路、喷嘴、高压偏转板、回收槽、相位检测器、充电槽等部分组成。
其中容易出问题、解决次数较多的就数墨路的三根管子了，我们的喷码机油墨属于易干凝固的，时间大约为0.3秒，长时间不用，或者非常规停机、很容易导致管路和喷嘴内部积墨，从而导致管路堵塞。
遇到这样的问题，我们一定要认真判断是哪一根管子，然后利用工程师培训用户维修的简单知识进行按步骤执行，逐步打通，喷嘴堵塞严重，可以采取超声波清洗机，达到快捷处理的效果。
3、喷码机喷头清洗频繁。
我们凡是使用小字符电脑喷码机的用户都会遇到清洗喷头、清洗喷嘴的事情，在日常维护中，喷码机厂家一般都会要求用户在每次使用完后进行喷头喷嘴清洗、在喷码机内部程序设定里，也有喷码机清洗设定，可以设定清洗几个循环，一般需要1到2分钟的时间，用清洗壶对着喷嘴挤清洗剂。
