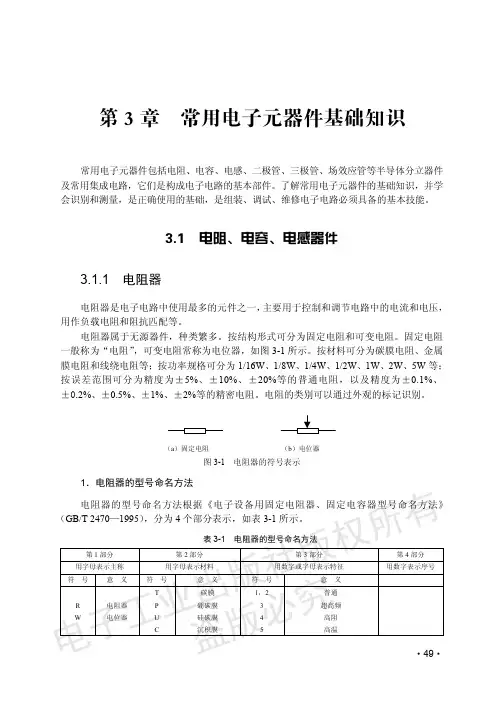

第3章 常用电子元器件基础知识常用电子元器件包括电阻、电容、电感、二极管、三极管、场效应管等半导体分立器件及常用集成电路，它们是构成电子电路的基本部件。
了解常用电子元器件的基础知识，并学会识别和测量，是正确使用的基础，是组装、调试、维修电子电路必须具备的基本技能。
3.1 电阻、电容、电感器件3.1.1 电阻器电阻器是电子电路中使用最多的元件之一，主要用于控制和调节电路中的电流和电压，用作负载电阻和阻抗匹配等。
电阻器属于无源器件，种类繁多。
按结构形式可分为固定电阻和可变电阻。
固定电阻一般称为“电阻”，可变电阻常称为电位器，如图3-1所示。
按材料可分为碳膜电阻、金属膜电阻和线绕电阻等；按功率规格可分为1/16W、1/8W、1/4W、1/2W、1W、2W、5W等；按误差范围可分为精度为±5%、±10%、±20%等的普通电阻，以及精度为±0.1%、±0.2%、±0.5%、±1%、±2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
（a）固定电阻（b）电位器图3-1 电阻器的符号表示1．电阻器的型号命名方法电阻器的型号命名方法根据《电子设备用固定电阻器、固定电容器型号命名方法》（GB/T 2470—1995），分为4个部分表示，如表3-1所示。
表3-1 电阻器的型号命名方法第1部分第2部分第3部分第4部分用字母表示主称用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义RW电阻器电位器TPUC碳膜硼碳膜硅碳膜沉积膜1，2345普通超高频高阻高温电子工业出版社版权所有盗版必究第1部分 第2部分 第3部分 第4部分 用字母表示主称 用字母表示材料 用数字或字母表示特征用数字表示序号符 号意 义符 号 意 义 符 号 意 义H I J Y SN X R G M合成膜 玻璃釉膜 金属膜（箔） 氧化膜 有机实心 无机实心 线绕 热敏 光敏 压敏7 8 9 G T X L W D精密 电阻器—高压 电位器—特殊函数特殊 高功率 可调 小型 测量用 微调 多圈例如：精密金属膜电阻器R －J －7－3。
电子元器件基础知识大全
电子元器件基础知识大全
1、电子元器件
电子元器件是一种用于电子设备的基本元素，由电路板、电子集成电路、电容器、电阻器、变压器、晶体管和开关等组成。
它们可以用来控制电子设备的功能和性能。
2、电路板
电路板是电子元器件的基础，它是一种由电子元件连接在一起的平面结构，用于连接电子元件，以实现电子设备的功能。
3、电子集成电路
电子集成电路是由一组电子元件集成在一个小型的半导体器件上，它可以实现电子设备的多种功能。
4、电容器
电容器是一种电子元件，它可以存储电能，并在需要的时候释放出来。
它们常用于滤波器和电源线路中，以防止电路中的颠簸。
5、电阻器
电阻器是一种电子元件，它可以限制电路中通过的电流，以稳定电路的电压和电流。
它们常用于电源线路和控制电路中，以防止过载和短路。
6、变压器
变压器是一种电子元件，它可以将一个电压转换为另一个电压，以满足电子设备的需求。
它们常用于电源线路中，以提供不同
的电压。
7、晶体管
晶体管是一种电子元件，它可以控制电路中的电流，从而实现电子设备的功能。
它们常用于控制电路中，以控制电子设备的功能和性能。
8、开关
开关是一种电子元件，它可以控制电路中的电流，从而实现电子设备的开启和关。
电子元器件基础知识 常用电子元件入门知识
电子元器件基础知识常用电子元件入门知识阅读:2280次来源:网络媒体我要评论摘要:电子元器件包括:电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶(带)制品、电子化学材料及部品等。
电子元器件基础知识常用电子元件入门知识1.电阻(1)电阻的作用与外形电阻在电路中的主要作用就是降压、限流、分流、分压与作偏置元件使用。
电阻在电路中对低频交流电与直流电的阻碍作用就是一样的,用字母R来表示。
电阻的外形如下图所示(图3-1)。
(2)电阻的命名电阻的型号由四部分组成,其命名方式如下(图3-2)表示:例如:RH42为:R代表电阻器,H为合成碳膜,4为高电阻,2为序号,意义为高电阻合成碳膜电阻,编号为2。
(3)电阻的识别电阻的常用单位有欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)等。
它们之间的关系就是:1兆欧=1000千欧、一千欧=1000欧。
电阻的标识方法有直标法与色环法。
①在生产时直接将电阻阻值的大小印制在电阻器上,如图3-3:②电阻阻值的大小通过色环来表示,一般有4道或5道色环。
4道色环的含义,其中第一道与第二道色环表示2位有效数字,第三道色环表示倍数,第四道色环表示误差等级。
5道色环的含义,其中第一道、第二道、第三道环表示3位有效数字,第四道环表示倍数,第五道环表示误差等级(如图3-4)。
色环一般采用棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银色来表示,各颜色的含义如下表:如图3-5所示,如某电阻有4道色环,它表示2、4KΩ,误差等级为±10%;如某电阻有5道色环,它表示428KΩ,误差等级为±0、2%。
③贴片电阻(图3-6)的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度,常规用的最多的就是±1％与±5％,±5％精度的常规就是用三位数来表示。
