技术规格书
11．投标物资技术规格书1材料技术性能的详细描述水泥采用标号的普通硅酸盐水泥，其性能符合GB175—1999《硅酸盐水泥、普通硅酸盐水泥》的规定。
砂采用硬质中砂，细度模数Mx为，其含泥量小于2%，符合GB/T14684《建筑用砂》的规定。
石子粒径为5—20mm，含泥量、针片状颗粒含量等符合GB/T14685《建筑用卵石、碎石》的规定。
2.供货范围公司砼电杆产品被广泛用于电力、通讯、有线电视、铁路输电线路等国家重点建设工程和城市、农村电网改造工程。
产品不仅销往本省西安、宝鸡、延安、商洛、汉中、安康、铜川、咸阳等地市县，而且远销山西、河南、甘肃、江苏等外省市地区。
砼排水管已用于西安市长安科技园、绕城高速公路等重点排水工程。
本公司为用户所提供的产品，均以质量可靠，供货及时，服务优良为前提，深得广大用户的好评和信赖。
1998年陕西省技术监督局授予“先进单位”称号，西安市灞桥区授予“重合同，守信用单位”称号。
本厂可提供各种规格、型号的钢筋砼电杆、环形预应力电杆产品。
3.技术标准产品标准GB/T4623—2006环形混凝土电杆GB/T2287—2005环形等径预应力钢筋混凝土接网支柱引用标准GB175—2007通用硅酸盐水泥GB/T343—1994 /Tree1ccc 一般用途低碳钢丝沪击"十松IMvlGB/T700—1998碳素结构钢GB/T701—1997低碳热轧圆盘条GB/T13013—1991钢筋混凝土热轧光圆钢筋GB/T1499—1998钢筋混凝土用热轧带肋钢筋GB/T5223—1995预应力混凝土用钢丝GB50204—2002混凝土结构工程质量验收规范BJ107—1987混凝土强度检验评定标准JGJ63—1989混凝土拌合用水标准GB/T14684—2001建筑用砂GB/T14685—2001建筑用卵石、碎石4、技术要求产品外形尺寸：符合GBT4623-2006的要求。
尺寸允许偏差单位m m注：1）保护层厚度偏差为制造与设计的差数2）De系埋件处电杆直径原材料：水泥、集料、水、外加剂、拌合料、钢材应符合GBT4623-2006各自标准的要求。
技术规格书.doc
技术规格书★一、技术参数详见附件1货物清单。
★二、技术标准设备标准：合同设备如在中国有强制性国家标准或行业标准的，适用该标准，如在中国无强制性国家标准或行业标准的，适用国家推荐性标准、地方标准或按法规规章要求备案的企业标准；同时须满足合同约定的标准，以及产品合格证书的技术性能参数、质量参数。
强制性国家标准或行业标准必须是有关机构发布的最新版本的标准。
★三、验收要求中标人交付的货物必须达到以上提及的质量标准以及合格证书、技术性能参数、质量参数和国家质量标准。
检验方法如下，由甲方选取一种或多种方式检验：(1) 采取目测和简易测量的方法对货物的外观检验，对照合格证书对产品进行检验。
(2) 采取送验的方法对货物进行检验，如检验不合格，检验费由中标人支付。
(3) 采取试用的方法对货物进行检验。
★四、货物要求（一）合同签订以后，甲方将向乙方发出采购订单，乙方在收到采购订单后必须在不多于30天内完成所有设备的配送、安装、调试等相关工作。
（二）乙方在设备的配送前必须与甲方收货、验货有关人员进行充分沟通，根据甲方有关人员确定的收货时间、地点和其他送货要求进行设备的配送、安装，在配送和安装的过程不能够对甲方的生产、安全和卫生方面造成影响。
（三）乙方须提交厂家签署的质量证明书正本一份。
（四）乙方交付的设备须达到甲方对本合同设备制定的检验标准：按照采购清单设备描述及技术规格书的相关要求验收。
（五）检验方法：本清单设备由甲方根据实际情况选择以下一种或几种检验方法检验；1.采取目测和简易测量的方法对货物的外观进行检验；检查相关证书、证件的齐备性；对照适用标准、本合同约定的标准以及合格证书或产品质量保证书对产品进行检验。
2.采取送验的方法对设备进行检验。
3.采取试用的方法对设备进行检验。
4.对照样板进行检验。
★五、交货时间接到我司订单后须在不多于30天内送达业主指定的交货地点，并完成货物的安装、调试工作。
如中标人承诺的货期比招标人要求时间短，以中标人承诺的货期为准。
技术规格书
11．投标物资技术规格书1材料技术性能的详细描述水泥采用标号的普通硅酸盐水泥,其性能符合GB175—1999《硅酸盐水泥、普通硅酸盐水泥》的规定。
砂采用硬质中砂，细度模数Mx为，其含泥量小于2%，符合GB/T14684《建筑用砂》的规定。
石子粒径为5—20mm，含泥量、针片状颗粒含量等符合GB/T14685《建筑用卵石、碎石》的规定。
2.供货范围公司砼电杆产品被广泛用于电力、通讯、有线电视、铁路输电线路等国家重点建设工程和城市、农村电网改造工程。
产品不仅销往本省西安、宝鸡、延安、商洛、汉中、安康、铜川、咸阳等地市县，而且远销山西、河南、甘肃、江苏等外省市地区。
砼排水管已用于西安市长安科技园、绕城高速公路等重点排水工程。
本公司为用户所提供的产品，均以质量可靠，供货及时，服务优良为前提，深得广大用户的好评和信赖。
1998年陕西省技术监督局授予“先进单位”称号，西安市灞桥区授予“重合同，守信用单位”称号。
本厂可提供各种规格、型号的钢筋砼电杆、环形预应力电杆产品。
3.技术标准产品标准GB/T4623—2006 环形混凝土电杆GB/T2287—2005 环形等径预应力钢筋混凝土接网支柱引用标准GB175—2007 通用硅酸盐水泥GB/T343—1994 一般用途低碳钢丝GB/T700—1998 碳素结构钢GB/T701—1997 低碳热轧圆盘条GB/T13013—1991 钢筋混凝土热轧光圆钢筋GB/T1499—1998 钢筋混凝土用热轧带肋钢筋GB/T5223—1995 预应力混凝土用钢丝GB50204—2002 混凝土结构工程质量验收规范BJ107—1987 混凝土强度检验评定标准JGJ63—1989 混凝土拌合用水标准GB/T14684—2001 建筑用砂GB/T14685—2001 建筑用卵石、碎石4、技术要求产品外形尺寸：符合GBT4623-2006的要求。
单位mm尺寸允许偏差原材料：水泥、集料、水、外加剂、拌合料、钢材应符合GBT4623-2006各自标准的要求。
技术规格书(钢结构)
技术规格书(钢结构)技术规格书(钢结构)1. 引言本技术规格书旨在阐述钢结构的设计、施工和验收要求，以确保建筑物的稳定性、安全性和耐久性。
本适用于钢结构的设计师、建筑商、施工人员和监理单位等相关人员。
2. 术语和定义2.1 钢结构：指由钢材构成的建筑结构体系，包括钢柱、钢梁、钢桁架等。
2.2 承重构件：指钢结构中负责承担荷载的主要构件，如钢柱、钢梁等。
2.3 钢材牌号：指用于钢结构的材料牌号和等级，如Q235B、Q345B等。
3. 设计要求3.1 载荷计算3.1.1 根据建筑物的用途和规模，计算设计载荷，包括永久荷载、活荷载、风荷载和地震荷载等。
3.1.2 结构设计要考虑工况组合，包括常规工况、临时工况和紧急工况等。
3.2 结构设计3.2.1 结构形式：根据建筑物的特点和功能，选择适合的结构形式，如框架结构、悬挑结构等。
3.2.2 结构计算：根据设计载荷和结构形式，计算各承重构件的尺寸、截面面积和刚度等。
4. 材料和构件要求4.1 钢材选用4.1.1 钢板：选用符合规定牌号和等级的钢板，厚度和尺寸符合设计要求。
4.1.2 钢管：选用符合规定牌号和等级的钢管，直径和壁厚符合设计要求。
4.1.3 钢梁和钢柱：选用符合规定牌号和等级的钢梁和钢柱，截面尺寸和型号符合设计要求。
4.2 构件加工和焊接要求4.2.1 构件加工：保证各构件的尺寸、型号和表面质量符合设计要求。
4.2.2 焊接工艺：采用符合规定的焊接工艺和焊工资质，保证焊缝的质量和可靠性。
5. 结构施工要求5.1 基础施工5.1.1 检查基础底床的平整度和强度，确保基础的稳定性。
5.1.2 清理基础底床的杂物和污物，保证钢柱和基础的贴合度。
5.2 钢梁和钢柱安装5.2.1 钢梁和钢柱的吊装和定位要符合设计要求，保证准确度和稳定性。
5.2.2 钢梁和钢柱的连接采用可靠的螺栓连接或焊接连接，保证连接的强度和刚度。
6. 结构验收要求6.1 结构质量检验6.1.1 对每个构件的尺寸、型号和表面质量进行检查，确保符合设计要求。
(完整word版)技术规格书汇总,推荐文档
技术规格书一、火灾报警系统设备1.1JTY-GD-G3型点型光电感烟火灾探测器1.1.1主要技术指标（1）工作电压：总线24V（2）监视电流≤0.8mA（3）报警电流≤1.8mA（4）报警确认灯：红色，巡检时闪烁，报警时常亮（5）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（6）编码方式：十进制电子编码（7）外壳防护等级：IP23（8）外形尺寸：直径：100mm，高：56mm(带底座)1.2JTW-ZCD-G3N型点型感温火灾探测器1.2.1主要技术指标（1）探测器类别：P（A1R和BS可设，出厂默认类别在探测器铭牌上标注）（2）工作电压：总线24V（3）监视电流≤0.8mA（4）报警电流≤1.8mA（5）报警确认灯：红色，巡检时闪烁，报警时常亮（6）使用环境：温度：A1R类别：典型应用温度25℃；范围-10℃～50℃BS类别：典型应用温度40℃；范围-10℃～65℃相对湿度≤95%，不结露（7）编码方式：十进制电子编码（8）外壳防护等级：IP33（9）外形尺寸：直径：100mm，高：58mm(带底座)1.3J-SAM-GST9121型手动火灾报警按钮1.3.1主要技术指标（1）工作电压：总线24V（2）监视电流≤0.6mA（3）报警电流≤1.8mA（4）线制：与控制器无极性二线制连接（5）输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤0.1（6）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（7）外壳防护等级：IP43（8）外形尺寸：95.4mm×98.4mm×45.5mm (带底壳)1.4J-SAM-GST9123型消火栓按钮1.4.1主要技术指标（1）工作电压：总线24V（2）监视电流≤0.8mA（3）报警电流≤2mA（4）线制：消火栓按钮与火灾报警控制器信号二总线连接，若需实现直接启泵控制，需将消火栓按钮与泵控制箱采用二线连接（5）指示灯启动：红色，巡检时闪亮，消火栓按钮按下时此灯点亮回答：绿色，消防水泵运行时此灯点亮（6）无源输出触点容量：DC30V/100mA（7）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（8）外壳防护等级：IP65（9）外形尺寸：95.4mm×98.4mm×52.5mm (带底壳)1.5HX-100B、HX-100B/T型火灾声光警报器1.5.1主要技术指标（1）工作电压：信号总线电压：24V 允许范围：16V～28V电源总线电压：DC24V 允许范围：DC20V～DC28V（2）工作电流：总线监视电流≤0.8mA 总线启动电流≤6.0mA电源监视电流≤10mA 电源动作电流≤90mA（3）线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接（4）声压级：80dB～115dB（前方3m水平处（A计权））（5）闪光频率：1.0Hz～1.4Hz（6）变调周期：4s（1±20％）（7）声调：火警声（8）使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露（9）外壳防护等级：IP43（10）执行标准：GB 26851-2011（11）外形尺寸：90mm×144mm×60.5mm（带底壳）1.6GST-LD-8300型输入模块1.6.1主要技术指标（1）工作电压：总线24V（2）工作电流≤1mA（3）线制：与控制器的信号二总线连接（4）出厂设置：常开检线方式（5）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（6）外壳防护等级：IP30（7）外形尺寸：86mm×86mm×43mm（带底壳）1.7GST-LD-8301型输入/输出模块1.7.1主要技术指标（1）工作电压：总线电压：总线24V电源电压：DC24V（2）监视电流：总线电流≤1mA电源电流≤5mA（3）动作电流：总线电流≤3mA电源电流≤20mA（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接（5）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流（6）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）（7）出厂设置：常开检线输入、无源输出方式（8）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（9）外壳防护等级：IP30（10）外形尺寸：86mm×86mm×43mm（带底壳）1.8GST-LD-8313型隔离器1.8.1主要技术指标（1）工作电压：总线24V（2）动作电流≤100mA（3）动作确认灯：黄色（4）使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露（5）外壳防护等级：IP30（6）外形尺寸：86mm×86mm×43mm（带底壳）1.9ZF-500型火灾显示盘1.9.1主要技术指标（1）显示方式：可显示报警时间、设备号、设备类型、注释信息（2）显示容量：最多不超过126条汉字报警信息（3）线制：与火灾报警控制器间采用有极性二总线连接，另需两根DC24V电源供电线（不分极性）（4）使用环境：温度：0℃～＋40℃相对湿度≤95%，不结露（5）电源：采用DC24V电源集中供电（6）静态功耗≤2W，最大功耗≤5W（7）外形尺寸：206mm×115mm×44mm1.10J B-QB-GST500型火灾报警控制器（联动型）1.10.1主要技术指标（1）液晶屏规格：320×240图形点阵，可显示12行汉字信息（2）控制器容量：a.可带二个242地址编码点回路，最大容量为484个地址编码点b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器c.64个直接手动操作总线制控制点d.最大可配置10路直接控制点（3）线制：a. 控制器与探测器间采用无极性信号二总线连接，与各类控制模块间除无极性二总线外，还需外加二根DC24V电源总线b. 与其它类型的控制器采用有极性二总线连接，对于火灾报警显示盘，需外加两根DC24V电源供电总线c. 与彩色CRT系统采用四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15md. 直接控制点与现场设备采用三线连接（4）使用环境：温度：0℃～＋40℃相对湿度≤95％，不结露（5）电源：主电为交流220V+10%-15%，内装DC24V 14Ah密封铅电池作备电（6）监控状态功耗≤55W，火警状态最大功耗≤70W（7）最大接线长度≤1000m1.主要技术指标（1）额定输出容量：DC24V、6A（2）使用环境：温度：0℃～+40℃相对湿度≤95％，不结露（3）电源：主电为交流220V+10%-15%， DC24V 24Ah密封铅电池作备电（4）外形尺寸：484mm⨯89mm⨯325mm2.1主要技术指标1)工作电压：交流AC220V 50/60Hz ，允许电压变化范围 AC176V～AC264V；2)功耗：监视状态功耗≤20W；最大功耗≤150W；3)备用电源：2个DC12V/7Ah密封铅电池；4)气体喷洒输出：DC24V/3A，脉冲方式/持续方式，可调；5)辅助24V电源输出：最大0.6A；6)电池充电电流：0.6A~0.8A；7)液晶屏规格：128×64点，可同屏显示32个汉字信息；8)容量可带1个区的气体灭火设备，实现对1个防护区的保护。
技术规格书技术规格书

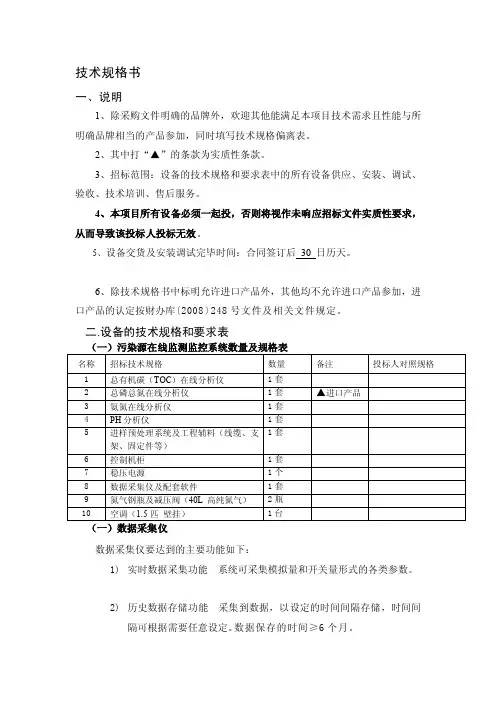

技术规格书一、说明1、除采购文件明确的品牌外，欢迎其他能满足本项目技术需求且性能与所明确品牌相当的产品参加，同时填写技术规格偏离表。
2、其中打“▲”的条款为实质性条款。
3、招标范围：设备的技术规格和要求表中的所有设备供应、安装、调试、验收、技术培训、售后服务。
4、本项目所有设备必须一起投，否则将视作未响应招标文件实质性要求，从而导致该投标人投标无效。
5、设备交货及安装调试完毕时间：合同签订后30 日历天。
6、除技术规格书中标明允许进口产品外，其他均不允许进口产品参加，进口产品的认定按财办库〔2008〕248号文件及相关文件规定。
二.设备的技术规格和要求表（一）数据采集仪数据采集仪要达到的主要功能如下：1)实时数据采集功能系统可采集模拟量和开关量形式的各类参数。
2)历史数据存储功能采集到数据，以设定的时间间隔存储，时间间隔可根据需要任意设定。
数据保存的时间≥6个月。
3)数据通讯功能通过有线/无线形式与环境监控中心进行数据通讯。
4)具有报警功能当获取的数据超过设定的报警值时，主动向环境监控中心传输相关的报警信息。
5)实时数据、历史数据的通过曲线或数据列表的形式显示。
根据需要可进行图表的打印。
6)各种监测参数的量程、报警值、相关换算系数及其他设置内容（如下位机的系列号，用于通讯的相关设置等）。
7)反向控制在现场仪器仪表提供相应功能和协议的条件下，可实现对仪器仪表的反向控制，如自动清洗，量程校正、分瓶采样、视频控制等。
8)数采仪要求视频接入模块(支持电信“全球眼”视频叠加技术)。
9)企业端2路视频数据可保留一周以上，支持智能存储/删除。
10)支持浙江省污染源在线监控系统使用。
11)提供多种通讯接口（4-20Ma、RS232、RS485等）。
12)支持间歇性排放标准的企业的监控控制，实现通过流量来控制仪器的做样。
13)数采仪要求视频接入模块。
（二）PH分析仪pH测量范围0.00 to 14.00 pH分辨率0.01 pH准确度± 0.01 pH温度测量范围- 9.9 to + 125.0 °C分辨率0.1 °C相对准确度± 0.5 °C传感器Pt 100 /Pt 1000 (连线端子选择)温度补偿方式自动/ 手动 (参照 25.0 °C)设定点和控制器功能功能(可转换的) 设定点控制器控制器特性极限控制器加速 /减慢继电器0 to 2000 秒.pH 迟滞宽度0.1 to 1 pH工作电压最大 250 VAC工作电流最大. 3A功耗最大 600 VA电参数和连接电源110 / 220 VAC (短路子选择)频率48 to 62 Hz输出信号 4 to 20 mA, 电隔离负载最大. 500pH 输入方式BNC接线端5脚/17脚，接插式电源保险丝/ 细丝保险丝slow-blow 250 V / 100 mAEMC 指标电磁辐射符合EN 50081-1磁化率符合 EN 50082-1环境条件环境温度0 to +50 °C相对湿度10 to 95%, 无冷凝水(三) 总有机碳（TOC）在线分析仪测定原理：催化氧化燃烧+非分散红外吸收法测定TOC，并折算成COD。
技术规格书doc
技术规格书doc
一、设备概述
本设备是一款智能化的自动贴标机，采用先进的技术集成设计而成，具备标签自动分发、精准贴标等功能。
二、标签要求
1. 适用标签类型：常规标签；
2. 标签尺寸：宽度15-100mm，长度15-150mm；
3. 标签材料：不可撕纸、不干胶标签等。
三、主要技术参数
1. 电源：AC220V/50Hz；
2. 最大贴标速度：40米/分钟；
3. 适用产品范围：各种单面、双面标签；
4. 标签长度范围：15mm-180mm；
5. 标签宽度范围：15mm-150mm；
6. 铭牌精度：± 0.5mm（不含产品精度）；
7. 铭牌电源：110V/220V；
8. 适用环境温度：5℃-40℃。
四、主要性能特点
1. 可适应各种单面、双面标签的贴标；
2. 标签自动分发、精准贴标；
3. 触摸屏控制，操作简易；
4. 稳定、高效，提高生产效率；
5. 铭牌精度高，提高产品质量。
五、设计特点
1. 采用先进的传感器和控制系统，智能化程度高；
2. 采用高品质的材料，厚度均匀，操作稳定；
3. 设计合理，方便用户进行操作和维护。
六、应用场景
该设备广泛应用于食品、医药、日化等行业的标签贴附。
七、售后保障
1. 提供一年质保服务，为用户提供免费保修；
2. 设备出现故障，24小时内，提供技术支持和培训服务；
3. 坚持以用户为中心，服务企业、服务社会。
技术规格书——精选推荐
技术规格书襄阳卷烟⼚中⼼机房安全设施建设项⽬建设需求第⼀章机房总体设计1.1 项⽬背景襄阳卷烟⼚中⼼机房位于办公辅房五楼西侧北向，机房长18⽶，宽7.2⽶，层⾼4.2⽶，总⾯积130 平⽅⽶。
该机房除了部署了园区核⼼交换机等各种⾻⼲⽹络设备，还部署了各种应⽤的服务器主机及数据存储备份设备。
随着时间的推移，该机房由原来的⽹络中⼼机房发展成为数据中⼼机房（IDC），其重要性不⾔⽽喻。
由于机房重要性在不断的提升，机房原有的各种基础设施就逐渐的暴漏出各种不⾜，如再不进⾏改造，势必影响整个信息系统的健康发展。
远的不说，对即将上线的MES项⽬就会形成制约或造成障碍。
本次改造项⽬，机房的位置不变，机房的⾯积不扩⼤，机房的功能区域⼤体不变。
本着尽量节省投⼊的基本原则，原有的系统尽量沿⽤，补充缺少的系统和设备，将襄阳卷烟⼚建设成为实⽤、⾼效、具有⾼科技⽓息的现代化IDC机房。
1.2 确定机房总体建设标准按照国家相关的机房建设标准《电⼦信息系统机房设计规范》（GB50174-2008）和机房建设标准《电⼦信息系统机房施⼯及验收规范》（GB50462-2008），襄阳卷烟⼚IDC机房应达到国家B类机房建设要求。
GB50174-2008明⽂规定如下：1、电⼦信息系统机房应划分为A 、B 、C 三级。
设计时应根据机房的使⽤性质、管理要求及其在经济和社会中的重要性确定所属级别。
2、符合下列情况之⼀的电⼦信息系统机房应为A 级：1）电⼦信息系统运⾏中断将造成重⼤的经济损失；2）电⼦信息系统运⾏中断将造成公共场所秩序严重混乱。
3、符合下列情况之⼀的电⼦信息系统机房应为B 级：1）电⼦信息系统运⾏中断将造成较⼤的经济损失；2）电⼦信息系统运⾏中断将造成公共场所秩序混乱。
4、不属于A 级或B 级的电⼦信息系统机房为C 级。
5、在异地建⽴的备份机房，设计时应与原有机房等级相同。
6、同⼀个机房内的不同部分可以根据实际需求，按照不同的标准进⾏设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线
制连接
（4）声压级：80dB～115dB（前方 3m 水平处（A 计权）） （5）闪光频率：1.0Hz～1.4Hz
（6）变调周期：4s（1±20％）
（7）声调：火警声
（8）使用环境：
温度：-10℃～+50℃
相对湿度≤95%，不结露
总线连接 （5）无源输出触点容量：DC24V/2A，正常时触点阻值为 100kΩ，启动时闭合，适用
于 12V~48V 直流或交流 （6）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电
器吸合时间为 10s） （7）出厂设置：常开检线输入、无源输出方式 （8）使用环境： 温度：-10℃～+55℃ 相对湿度≤95%，不结露 （9）外壳防护等级：IP30 （10）外形尺寸： 86mm×86mm×43mm（带底壳）
1.2 JTW-ZCD-G3N 型点型感温火灾探测器
1.2.1 主要技术指标 （1）探测器类别：P（A1R 和 BS 可设，出厂默认类别在探测器铭牌上标注） （2）工作电压：总线 24V （3）监视电流≤0.8mA （4）报警电流≤1.8mA （5）报警确认灯：红色，巡检时闪烁，报警时常亮 （6）使用环境： 温 度： A1R 类别：典型应用温度 25℃；范围-10℃～50℃ BS 类别： 典型应用温度 40℃；范围 -10℃～65℃ 相对湿度≤95%，不结露 （7）编码方式：十进制电子编码 （8）外壳防护等级：IP33 （9）外形尺寸： 直径：100mm，高：58mm(带底座)
26851-2011 （11）外形尺寸：
90mm×144mm×60.5mm（带底壳）
1.6 GST-LD-8300 型输入模块
1.6.1 主要技术指标 （1）工作电压：总线 24V
（2）工作电流≤1mA （3）线制：与控制器的信号二总线连接 （4）出厂设置：常开检线方式 （5）使用环境：
1.8 GST-LD-8313 型隔离器
1.8.1 主要技术指标 （1）工作电压：总线 24V （2）动作电流≤100mA （3）动作确认灯：黄色 （4）使用环境： 温度：-10℃～+50℃ 相对湿度≤95%，不结露 （5）外壳防护等级：IP30 （6）外形尺寸：
86mm×86mm×43mm（带底壳）
温度：-10℃～+55℃ 相对湿度≤95%，不结露 （6）外壳防护等级：IP30 （7）外形尺寸：
86mm×86mm×43mm（带底壳）
1.7 GST-LD-8301 型输入/输出模块
1.7.1 主要技术指标 （1）工作电压： 总线电压：总线24V 电源电压：DC24V （2）监视电流： 总线电流≤1mA 电源电流≤5mA （3）动作电流： 总线电流≤3mA 电源电流≤20mA （4）线制：与控制器采用无极性信号二总线连接，与 DC24V 电源采用无极性电源二
技术规格书 一、火灾报警系统设备
1.1 JTY-GD-G3 型点型光电感烟火灾探测器
1.1.1 主要技术指标 （1）工作电压：总线 24V （2）监视电流≤0.8mA （3）报警电流≤1.8mA （4）报警确认灯：红色，巡检时闪烁，报警时常亮 （5）使用环境： 温度：-10℃～+55℃ 相对湿度≤95%，不结露 （6）编码方式：十进制电子编码 （7）外壳防护等级：IP23 （8）外形尺寸： 直径：100mm，高：56mm(带底座)
1.10JB-QB-GST500 型火灾报警控制器（联动型）
1.10.1 主要技术指标 （1） 液晶屏规格：320×240 图形点阵，可显示 12 行汉字信息 （2） 控制器容量： a.可带二个 242 地址编码点回路，最大容量为 484 个地址编码点 b.可外接 64 台火灾显示盘；联网时最多可接 32 台其它类型控制器 c.64 个直接手动操作总线制控制点 d.最大可配置 10 路直接控制点 （3） 线制： a. 控制器与探测器间采用无极性信号二总线连接，与各类控制模块间除无极 性二总线外，还需外加二根 DC24V 电源总线 b. 与其它类型的控制器采用有极性二总线连接，对于火灾报警显示盘，需外 加两根 DC24V 电源供电总线 c. 与彩色 CRT 系统采用四芯扁平电话线，通过 RS-232 标准接口连接，最大连 接线长度不宜超过 15m d. 直接控制点与现场设备采用三线连接 （4） 使用环境： 温度： 0℃～＋40℃ 相对湿度≤95％，不结露 （5） 电源：主电为交流 220V +- 1105%%，内装 DC24V 14Ah 密封铅电池作备电 （6） 监控状态功耗≤55W，火警状态最大功耗≤70W （7） 最大接线长度≤1000m
1.9 ZF-500 型火灾显示盘
1.9.1 主要技术指标 （1） 显示方式：可显示报警时间、设备号、设备类型、注释信息 （2） 显示容量：最多不超过 126 条汉字报警信息 （3） 线制：与火灾报警控制器间采用有极性二总线连接，另需两根 DC24V 电源供 电线（不分极性） （4） 使用环境： 温度：0℃～＋40℃ 相对湿度≤95%，不结露 （5） 电源：采用 DC24V 电源集中供电 （6） 静态功耗≤2W，最大功耗≤5W （7） 外形尺寸： 206mm×115mm×44mm
1.5 HX-100B、HX-100B/T 型火灾声光警报器
1.5.1 主要技术指标
（1）工作电压：
信号总线电压：24V
允许范围：16V～28V
电源总线电压：DC24V 允许范围：DC20V～DC28V
（2）工作电流：
总线监视电流≤0.8mA
总线启动电流≤6.0mA
电源监视电流≤10mA
电源动作电流≤90mA
1.3 J-SAM-GST9121 型手动火灾报警按钮
1.3.1 主要技术指标 （1）工作电压：总线 24V （2）监视电流≤0.6mA （3）报警电流≤1.8mA （4）线制：与控制器无极性二线制连接 （5）输出容量：额定 DC30V/100mA 无源输出触点信号，接触电阻≤0.1 （6）使用环境： 温度：-10℃～+55℃ 相对湿度≤95%，不结露 （7）外壳防护等级：IP43 （8）外形尺寸：
95.4mm×98.4mm×45.5mm (带底壳)
1.4 J-SAM-GST9123 型消火栓按钮
1.4.1 主要技术指标 （1）工作电压：总线 24V （2）监视电流≤0.8mA （3）报警电流≤2mA （4）线制：消火栓按钮与火灾报警控制器信号二总线连接，若需实现直接启泵控制，
需将消火栓按钮与泵控制箱采用二线连接 （5）指示灯 启动：红色，巡检时闪亮，消火栓按钮按下时此灯点亮 回答：绿色，消防水泵运行时此灯点亮 （6）无源输出触点容量：DC30V/100mA （7）使用环境： 温度：-10℃～+55℃ 相对湿度≤95%，不结露 （8）外壳防护等级：IP65 （9）外形尺寸： 95.4mm×98.4mm×52.5mm (带底壳)
