砌体结构图片1. 砌体结构砌体结构是最常见的住宅结构体系，90年代之前修建的、方方正正的、5层到6层的、老工房或者筒子楼或者单位福利房或者宿舍楼，基本都是砌体结构，或者俗称的“砖混”结构。
上图是一个比较典型的砌体结构住宅，两室两厅，相信大家都见过类似的房子。
图中涂黑的方块是钢筋混凝土构造柱，里面有钢筋，这些是肯定不能破坏的。
其余所有淡显填充的墙体，都是砌体剪力墙，原则上，这些也都是不能破坏的。
混凝土构造柱和砌体剪力墙，构成了整个竖向结构体系，承载所有的结构荷载。
为方便大家看图，我把天花板设置成透明，大家可以跟上面的平面图对照一下。
灰色的是混凝土，红色的是砌体。
砌体墙与透明楼板之间，是混凝土圈梁。
事实上，每一片墙体都在为结构贡献抗侧刚度。
有的人可能会说，“我就拆一点点墙体，没事的”。
的确，拆一点点墙体，房子是不会塌下来，但是，地震的时候，可能刚好就差那一点点侧向承载力......我并不是危言耸听，大自然是很残酷的，这一点点承载力的差异，导致的可能就是地震中幸存与倒塌的区别。
而且，一般砌体结构都是老房子了，可能当时修建的时候，设计、施工标准本身就不高，又上了岁数，老胳膊老腿已经经不起折腾了。
所以，我的建议是，对于砌体结构，也不用辨别了，死了这条心吧，别再动拆墙的主意了。
不光不能拆墙，也不能拆构造柱，也不能破坏楼面梁和圈梁，更不能加墙。
这些砌体结构的设计承载力本来就很勉强，有些楼板还是预制空心板，甚至个别的还有木楼板。
千万不要在楼板上加砌砖墙！轻则楼板开裂，重则楼板坍塌，非常可怕。
如果确实需要，请采用轻钢龙骨石膏板、蜂窝纸板、玻璃隔断等轻质干法墙体。
2. 剪力墙结构随着土地价格的上升、市场需求的增加，5、6层的砌体结构已经不能满足要求了。
90年代中后期开始出现的高层住宅，大量采用了混凝土剪力墙结构。
基本上，9层、10层往上直到30层乃至更高的住宅全都是剪力墙结构。
上图是个比较典型的剪力墙结构住宅，两室两厅，基本上是一梯三户的中间那一户。
砌体结构施工图
砌体结构施工图
2）结构平面图
根据建筑图的布局，结构平面图可以拆分为地下室结构平面、 砌体结构的构件，一般包括现浇梁或预制梁、圈梁、过梁、构造柱、预制板或现浇板、雨篷、楼梯。
结构平面一般是以某层的楼盖命名，比如一层结构平面是以一层楼盖命名，也可以按楼盖结构标高命名，如一层楼盖结构层标高为3.
砌体结构施工图
1）砌体结构基础施工图 砌体结构常采用无筋扩展基础（包括砖基础、毛石基础、
混凝土基础等）、扩展基础（柱下钢筋混凝土独立基础、墙 下钢筋混凝土条形基础），当地基土较软弱时也常采用筏板 基础。
基础施工图一般由基础平面和剖面组成；基础平面图上 主要表示每道墙或基础梁的平面位置，根据图示需要增加剖 面图，表示基础部位各种构件的详细做法。
当采用条形基础时，将上部墙和土体看作透明体，重点 突出基础的轮廓线，有管沟和洞口时在管沟和洞口的部位增 加阴影线，
Page 1
砌体结构施工图
1）砌体结构基础施工图
Page 2
砌体结构施一般包括现浇梁或预制梁、圈梁、过梁、构造柱、预制板或现浇板、雨篷、楼梯。 对于同一类构件但尺寸或配筋不同时常以不同编号的形式加以区别，当图示的内容较多时，常采用构件编号的方法将其在详图上表示 或选用标准图。 1）砌体结构基础施工图 当采用条形基础时，将上部墙和土体看作透明体，重点突出基础的轮廓线，有管沟和洞口时在管沟和洞口的部位增加阴影线， 1）砌体结构基础施工图 砌体结构的构件，一般包括现浇梁或预制梁、圈梁、过梁、构造柱、预制板或现浇板、雨篷、楼梯。 1）砌体结构基础施工图 砌体结构常采用无筋扩展基础（包括砖基础、毛石基础、混凝土基础等）、扩展基础（柱下钢筋混凝土独立基础、墙下钢筋混凝土条 形基础），当地基土较软弱时也常采用筏板基础。 圈梁和构造柱连接在一起，其配筋一般用大样详图的方式表现。 结构平面一般是以某层的楼盖命名，比如一层结构平面是以一层楼盖命名，也可以按楼盖结构标高命名，如一层楼盖结构层标高为3. 基础平面图上主要表示每道墙或基础梁的平面位置，根据图示需要增加剖面图，表示基础部位各种构件的详细做法。 砌体结构的构件，一般包括现浇梁或预制梁、圈梁、过梁、构造柱、预制板或现浇板、雨篷、楼梯。 1）砌体结构基础施工图 1）砌体结构基础施工图 下面分别介绍楼（屋）梁、构造柱的配筋图。
《结构施工图识读》PPT
结构施工图的绘制工具与软件
准备工作
在开始绘制结构施工图之前，需要进行充分的准备工作。这包括了解项目的需求、确定图纸的幅面和比例、准备绘图工具和软件等。
在施工图中，轴网和定位线是确定建筑物位置和尺寸的关键元素。根据建筑物的平面布置和立面造型，绘制出相应的轴网和定位线。
根据建筑物的结构和设计要求，绘制出相应的结构构件，如梁、板、柱等。在绘制过程中，需要注意构件的位置、尺寸和相互之间的关系。
防水和保温构造
表示在结构中预埋的设备安装所需的预埋件和预留孔的位置和尺寸。
表示建筑结构的防水和保温构造，包括防水材料、保温材料等。
03
02
01
建筑结构的细部构造
结构施工图的绘制与表达
04
AutoCAD
AutoCAD是一款广泛使用的计算机辅助设计软件，适用于绘制各种类型的施工图，包括结构施工图。它提供了丰富的绘图工具和编辑功能，能够帮助设计师快速、准确地绘制图纸。
钢结构
建筑结构类型
表示为直线或折线，标注截面尺寸、跨度、材料等信息。
梁
表示为水平直线或斜线，标注厚度、材料等信息。
板表示为矩Biblioteka 或圆形，标注截面尺寸、材料等信息。
柱
表示为双线或单线，标注厚度、材料等信息。
墙
建筑构件的表示方法
表示梁、板、柱等构件之间的连接方式，包括焊接、螺栓连接等。
节点连接
预埋件和预留孔
结构施工图的审查要点
根据工程需求和实际情况，提出更合理的结构选型建议。
优化结构选型
优化材料选择
优化节点设计
考虑施工可行性
在保证结构安全的前提下，提出更经济合理的材料选择建议。
对结构中的关键节点进行优化设计，提高结构的整体性能。

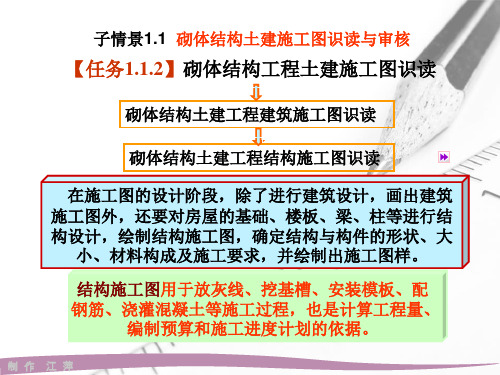

1.1.2.2砌体结构土建工程结构施工图识读
3 常用构件代号、钢筋图示方法及钢筋尺寸注法 （2）钢筋图示方法
见表1-1-19及表1-1-20
分项任务1.1 .2.2砌体结构土建工程结构施工图识读 3 常用构件代号、钢筋图示方法及钢筋尺寸注法 （1）常用构件代号 （2）钢筋图示方法 （3）钢筋尺寸注法
梁内受力筋和架力筋标注方法
梁内箍筋和板内钢筋标注方法
（1）结构构造要求
（2）结构布置方案
墙体布置与房屋的使用功能和房间大 小有关，而且影响整个建筑物的刚度。
分项任务1.1 .2.2砌体结构土建工程结构施工图识读
相关资讯
2 钢筋混凝土结构简介
（1）钢筋混凝土结构构件
为了更好地发挥钢筋、混凝土的受力性能，常在混凝土构件的受拉区
或相应部位加入一定量的钢筋，使两种材料黏结成一整体，共同承受外 力。
任务实施
步骤1识读结构设计说明 步骤2识读结构平面布置图
结构布置图是房屋承重结构的整体布置图，它表示承 重构件的类型、位置、数量、相互关系与钢筋的配置。
（1）了解工程概况 （2）查看设计依据 （3）查看材料的选用 （4）熟知砌体的构造要求 （5）查看施工要求
砌体结构构件设计除应遵 守规范中的有关规定外， 还应采取一定的技术措施， 从而保证结构的安全和建 筑的功能满足要求，如墙、 柱的高厚比以及构造柱与
圈梁的设置等
分项任务1.1 .2.2砌体结构土建工程结构施工图识读
用钢筋混凝土捣制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。
现浇
预制
有的构件在制作时通过张拉钢筋对混凝土受拉区预加一定的压力，以 提高构件的抗拉和抗裂性能，这种构件叫做预应力钢筋混凝土构件。
（2）材料性能
（3）梁、板、柱中钢筋的名称及其作用
砌体结构施工图.pptx
砌体结构施工图
3）构件详图
Page 7
砌体结构施工图
3）构件详图 圈梁和构造柱连接在一起，其配筋一般用大样详图的方
式表现。构造柱与墙体的拉结筋，根据不同形式的纵横墙连 接情况，拉结筋的构造不一样。
Page 8
砌体结构施工图
3）构件详图
Page 9
结构平面图主要表示本层楼各种构件的平面位置、平面形状、 数量，结合剖面，表示本层各种构件的标高和截面情况。对于同 一类构件但尺寸或配筋不同时常以不同编号的形式加以区别，当 图示的内容较多时，常采用构件编号的方法将其在详图上表示或 选用标准图。
Page 4ຫໍສະໝຸດ 砌体结构施工图2）结构平面图
Page 5
砌体结构施工图
砌体结构施工图
1）砌体结构基础施工图 砌体结构常采用无筋扩展基础（包括砖基础、毛石基础、
混凝土基础等）、扩展基础（柱下钢筋混凝土独立基础、墙 下钢筋混凝土条形基础），当地基土较软弱时也常采用筏板 基础。
基础施工图一般由基础平面和剖面组成；基础平面图上 主要表示每道墙或基础梁的平面位置，根据图示需要增加剖 面图，表示基础部位各种构件的详细做法。
当采用条形基础时，将上部墙和土体看作透明体，重点 突出基础的轮廓线，有管沟和洞口时在管沟和洞口的部位增 加阴影线，
Page 1
砌体结构施工图
1）砌体结构基础施工图
Page 2
砌体结构施工图
1）砌体结构基础施工图
Page 3
砌体结构施工图
2）结构平面图
根据建筑图的布局，结构平面图可以拆分为地下室结构平面、 一层结构平面、标准层结构平面和屋顶结构平面。当每层的构件 都相同时，一般归类为标准层结构平面；当每层的构件均有不同 时，则必须分别表示每层的结构平面。结构平面一般是以某层的 楼盖命名，比如一层结构平面是以一层楼盖命名，也可以按楼盖 结构标高命名，如一层楼盖结构层标高为3.55m时，可命名为 3.55m结构平面。
施工图识读与会审第版砌体结构土建工程建筑施工图识读
（1）识读外墙身详图 建筑剖面图的局部放大图。通常采用1：50的
比例绘制。它表达房屋的屋面、楼面、地面和 檐口构造、楼板与墙地连接、门窗顶、窗台和
勒脚、散水的构造，是施工的重要依据。
建筑详图图线宽选用示例
红色修改为新规范要求
步骤3 识读建筑详图
（1）识读外墙身详图 识读方法与步骤
①看轴线符号、比例详图的符号与详图的索引符号相对应。 ②看屋面、楼面和地面的构造说明 ③看檐口剖面部分
板、屋架）、屋面构造（包括外墙、门、窗、屋顶等）、以 及防水、防腐、抗冻性所用的建筑材料或所采取的防护措施， 应与要求的耐久性年限相适应，并在建筑物正常试用期间， 定期检查和采取防护措施，以达到确保耐久年限的要求。
建筑物的等级是如何划分的？
分项任务1.2.1砌体结构土建工程建筑施工图识读
相关资讯
2 图例符号▲
总平面图是新建建筑物定位、放线及布置施工现场的依据
（1）图示内容 ①场地四界、道路红线、建筑红线或用地界线的位置 （主要测量坐标值或定位尺寸）。 道路红线：规划的城市道路路幅的边界线。 建筑红线：城市道路两侧控制沿街建筑物（如外墙、 台阶等）靠临街面的界线。又称建筑控制线。
步骤1 识读图纸目录、施工总说明及总平面图
还应熟识施工图中常用的各种图例和符号。
图样与说明对照看，建施与结施图结合看。
但是由于图面上的各种线条纵横交错，各种图例、符号 繁多，多于初学者来说，开始看图时必须要有耐心，认真 细致，并要花费较长的时间，才能把图看明白。
识读某小区13#楼建筑施工图实例， 见图1-127～图1-136。
1．建筑设计说明的内容有哪些？ 2．建筑施工图共有几张？ 3．本例门窗类型有哪些？各有多少樘？ 4．建筑剖面图一般选择在建筑物的哪些部位剖切？ 本例有哪些剖面图？ 5．本例楼层高度是多少？建筑总高度是多少？ 6．本例每套住房建筑面积是多少？
砌体结构土建工程结构施工图识读
读
基础的细部尺寸即基础墙的宽度、柱外形尺
与 寸以及它们的基础底面尺寸。
审 基础的定位尺寸也就是基础墙（或柱）的轴线尺寸。 核
制作 江萍
施工图识读与会审（第2版）
项 目 ①识读基础平面布置图
1
ⅰ 图示特点
砌
体 ⅱ 识读方法
结• 图名 了解是那个工程的基础， 构 绘图比例是多少。
土• 纵横定位轴线编号
建
牌号
施
HPB300
种类 热轧光圆钢筋
符号
工
HRB335
热轧带肋钢筋
图
HRBF335 HRB400
细晶粒热轧带肋钢筋 热轧带肋钢筋
识
HRBF400
细晶粒热轧带肋钢筋
读
RRB400
余热处理带肋钢筋
与
HRB500 HRBF500
普通热轧带肋钢筋 细晶粒热轧带肋钢筋
审
抗拉强度设计值 270 300 300 360 360 360 435 435
审
核
制作 江萍
施工图识读与会审（第2版）
项
目
【任务1.2】砌体结构工程土建施工图识读
1 砌
分项任务1.2.2砌体结构土建工程结构施工图识读
体
结 构
任务实施
土 建
步骤1 识读结构设计说明
施
工
步骤2 识读结构平面布置图
图
识
步骤3 识读结构构件详图
读
与
审
核
制作 江萍
施工图识读与会审（第2版）
项
目
分项任务1.2.2砌体结构土建工程结构施工图识读
土 步骤3 识读结构构件详图
建 施 包括模板图、配筋图、预埋件详图及钢筋表（材料用量表）
砌体结构-图文并茂
建筑结构知识土建基础-识图地震不仅会给城市造成深重灾难，也会使农村蒙受巨大的损失。
我国是一个多地震的国家，地震基本烈度6度及其以上地区占国土面积79%以上，其中绝大部分属农村。
本世纪发生在我国造成灾害的地震有近1600次，直接发生在城市造成破坏或一定损失的地震不足2%，其余的均发生在农村。
历次震害表明，房屋倒塌是农村产生地震灾害最主要的原因。
这是因为农村建房缺乏规范化管理，房屋质量差，不仅不能抗御强烈地震，就是6级左右的中强地震，甚至强有感地震也会导致房屋损坏而要付出沉重的代价。
因此，提高房屋的抗震性能，是农村避免或减轻地震灾害的有效途径。
一、房屋震害地基基础不牢，结构强度不足，建筑材料不合格，施工质量差是农村房屋遭受地震破坏的主要原因。
施工粗糙，建筑质量差都可能加重地震灾害，主要表现在以下两方面：1、内外墙只留直槎，无拉结；墙位不正，墙体歪斜；箍筋间距太大；工程接缝处理不当等。
2、包心柱，带刀灰、立砖立砌空斗承重墙等都是错误落后的施工方法。
二、选址和地基1、选择地势较开阔平坦，土质坚硬的地方建房，避开河湖、池塘岸边和不稳定山坡。
2、根据场地条件修筑不同类型地基基础，所用材料应达到：砖≥MU7.5，混凝土强度≥C10，砂浆强度≥M5，毛石为坚硬块状。
三合土，顾名思义，是三种材料经过配制、夯实而得的一种建筑材料，不同的地区有不同的三合土。
但其中熟石灰不可或缺，三合土存在于没有水泥或水泥奇缺点年代，所以，说三合土中有水泥是不对的。
我国的地质存在大量的“亚粘土”俗称“黄土”“红土”。
在有泥土地地方，三合土地材料为：泥土、熟石灰、炉渣。
经夯实，可增加其密实度，而且粘土颗粒表面的少量流行性二氧化硅和三氧化二铝石灰中的氢氧化钙发生反应，生成不溶于的水化硅酸钙与水化铝酸钙，将粘土颗粒胶结起来，提高了粘土的强度和耐水性。
水泥、沙或幼石粉、小石(大多用10、20公分)主要比例有：1(水泥):1(沙或幼石粉):2(小石)-此比例力度最强, 1:2:4 ,1:3:6当然还有更多，那些是专业配制了。
