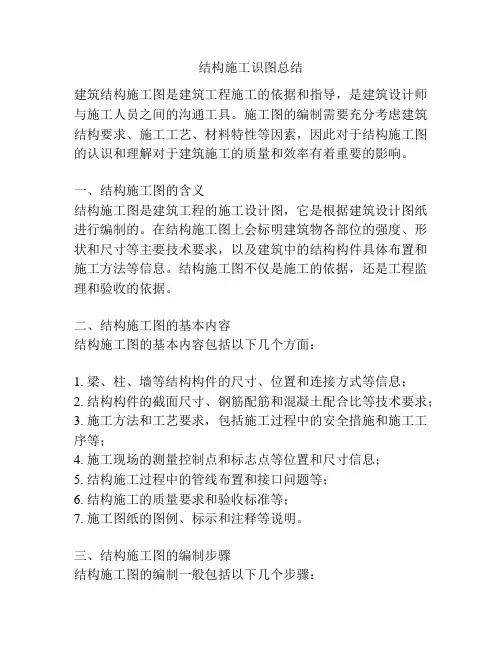

结构施工识图总结

结构施工识图总结建筑结构施工图是建筑工程施工的依据和指导,是建筑设计师与施工人员之间的沟通工具。
施工图的编制需要充分考虑建筑结构要求、施工工艺、材料特性等因素,因此对于结构施工图的认识和理解对于建筑施工的质量和效率有着重要的影响。
一、结构施工图的含义结构施工图是建筑工程的施工设计图,它是根据建筑设计图纸进行编制的。
在结构施工图上会标明建筑物各部位的强度、形状和尺寸等主要技术要求,以及建筑中的结构构件具体布置和施工方法等信息。
结构施工图不仅是施工的依据,还是工程监理和验收的依据。
二、结构施工图的基本内容结构施工图的基本内容包括以下几个方面:1. 梁、柱、墙等结构构件的尺寸、位置和连接方式等信息;2. 结构构件的截面尺寸、钢筋配筋和混凝土配合比等技术要求;3. 施工方法和工艺要求,包括施工过程中的安全措施和施工工序等;4. 施工现场的测量控制点和标志点等位置和尺寸信息;5. 结构施工过程中的管线布置和接口问题等;6. 结构施工的质量要求和验收标准等;7. 施工图纸的图例、标示和注释等说明。
三、结构施工图的编制步骤结构施工图的编制一般包括以下几个步骤:1. 确定施工图的比例和图纸规格,绘制图纸的标题和图例等;2. 绘制建筑平面图、剖面图和立面图等基本图纸;3. 从建筑设计图纸中提取出结构构件的位置和尺寸等信息;4. 根据结构构件的形状和尺寸等,绘制详图和剖面图等;5. 针对每个结构构件,进行钢筋配筋和混凝土配合比等设计;6. 组织编制施工工艺和施工方法等;7. 完善施工图纸的图例、标示和注释等说明;8. 绘制图纸的图样和标尺等,以便现场施工测量和控制。
四、结构施工图的要求和注意事项在编制结构施工图时,需要注意以下几个要求和注意事项:1. 结构施工图必须符合建筑设计图纸的要求和规定;2. 结构施工图必须具备足够的详细度,以保证施工人员能够正确理解和执行;3. 结构施工图必须与其他专业的施工图协调一致,避免出现冲突和矛盾;4. 结构施工图必须具备一定的标准化和规范性,以便现场施工的管理和控制;5. 结构施工图必须能够满足施工的安全和质量要求,提高工程的实用性和可持续性。

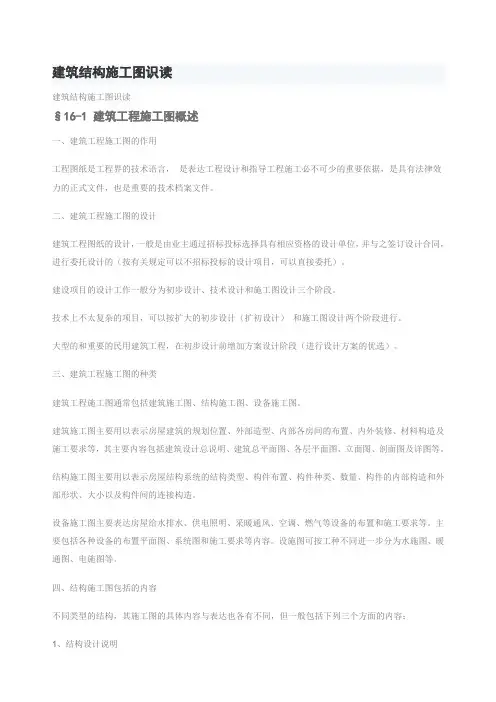

建筑结构施工图识读(详细版本)

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言,是表达工程设计和指导工程施工必不可少的重要依据,是具有法律效力的正式文件,也是重要的技术档案文件。
二、建筑工程施工图的设计建筑工程图纸的设计,一般是由业主通过招标投标选择具有相应资格的设计单位,并与之签订设计合同,进行委托设计的(按有关规定可以不招标投标的设计项目,可以直接委托)。
建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。
技术上不太复杂的项目,可以按扩大的初步设计(扩初设计)和施工图设计两个阶段进行。
大型的和重要的民用建筑工程,在初步设计前增加方案设计阶段(进行设计方案的优选)。
三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。
建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等,其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。
结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。
设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。
主要包括各种设备的布置平面图、系统图和施工要求等内容。
设施图可按工种不同进一步分为水施图、暖通图、电施图等。
四、结构施工图包括的内容不同类型的结构,其施工图的具体内容与表达也各有不同,但一般包括下列三个方面的内容:1、结构设计说明本工程结构设计的主要依据;设计标高所对应的绝对标高值;建筑结构的安全等级和设计使用年限;建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级;所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法;所采用的通用做法的标准图图集;施工应遵循的施工规范和注意事项。
结构施工图的基本知识的识图

审查图纸的合规性
检查结构施工图是否符合国家相关的规范和 标准。
审查图纸的可操作性
检查结构施工图是否具有可操作性,是否能 够满足施工的需求。
结构施工图的优化建议
优化结构设计
在保证结构安全的前提下,对 结构施工图进行优化设计,降
低工程成本。
提高图纸的可读性
优化结构施工图的排版和标注 ,提高图纸的可读性,方便施 工人员阅读和理解。
Part
02
结构施工图的识读基础
投影原理
正投影
将三维物体投影到二维平 面上,保持物体的形状和 大小不变。
轴测投影
通过将三维物体投影到两 个或三个轴上,以获得物 体的近似二维视图。
透视投影
通过透视角度将三维物体 投影到二维平面上,以获 得物体的立体感。
建筑制图标准
STEP 01
制图比例
STEP 02
先从整体上了解建筑物的结构和造型,然后再逐步深入到各个局部 细节。
结合实际理解图纸
结合实际情况理解图纸,如实地考察建筑物或类似结构的建筑物, 有助于更好地理解图纸。
多角度思考问题
在识读图纸时,要善于从不同的角度思考问题,如从施工方的角度考 虑如何施工,从设计方的角度考虑设计的合理性和优化空间。
Part
04
结构施工图的细部分析
基础施工图分析
基础类型
01
根据地质勘察报告和建筑要求,确定基础类型,如独立基础、
条形基础、桩基等。
基础埋深
02
根据地质条件、地下水位和建筑物高度等因素,确定基础埋深。
基础材料
03
根据设计要求和工程条件,选择合适的基础材料,如混凝土、
钢筋等。
梁板施工图分析

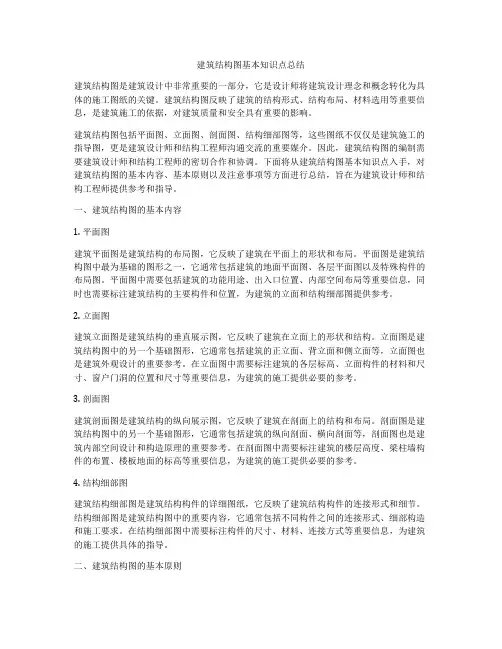

建筑结构图基本知识点总结

建筑结构图基本知识点总结建筑结构图是建筑设计中非常重要的一部分,它是设计师将建筑设计理念和概念转化为具体的施工图纸的关键。
建筑结构图反映了建筑的结构形式、结构布局、材料选用等重要信息,是建筑施工的依据,对建筑质量和安全具有重要的影响。
建筑结构图包括平面图、立面图、剖面图、结构细部图等,这些图纸不仅仅是建筑施工的指导图,更是建筑设计师和结构工程师沟通交流的重要媒介。
因此,建筑结构图的编制需要建筑设计师和结构工程师的密切合作和协调。
下面将从建筑结构图基本知识点入手,对建筑结构图的基本内容、基本原则以及注意事项等方面进行总结,旨在为建筑设计师和结构工程师提供参考和指导。
一、建筑结构图的基本内容1. 平面图建筑平面图是建筑结构的布局图,它反映了建筑在平面上的形状和布局。
平面图是建筑结构图中最为基础的图形之一,它通常包括建筑的地面平面图、各层平面图以及特殊构件的布局图。
平面图中需要包括建筑的功能用途、出入口位置、内部空间布局等重要信息,同时也需要标注建筑结构的主要构件和位置,为建筑的立面和结构细部图提供参考。
2. 立面图建筑立面图是建筑结构的垂直展示图,它反映了建筑在立面上的形状和结构。
立面图是建筑结构图中的另一个基础图形,它通常包括建筑的正立面、背立面和侧立面等,立面图也是建筑外观设计的重要参考。
在立面图中需要标注建筑的各层标高、立面构件的材料和尺寸、窗户门洞的位置和尺寸等重要信息,为建筑的施工提供必要的参考。
3. 剖面图建筑剖面图是建筑结构的纵向展示图,它反映了建筑在剖面上的结构和布局。
剖面图是建筑结构图中的另一个基础图形,它通常包括建筑的纵向剖面、横向剖面等,剖面图也是建筑内部空间设计和构造原理的重要参考。
在剖面图中需要标注建筑的楼层高度、梁柱墙构件的布置、楼板地面的标高等重要信息,为建筑的施工提供必要的参考。
4. 结构细部图建筑结构细部图是建筑结构构件的详细图纸,它反映了建筑结构构件的连接形式和细节。
建筑识图制图知识点总结

建筑识图制图知识点总结建筑识图制图是建筑设计和施工中至关重要的一环,它涉及到了建筑设计图纸的阅读、理解和绘制。
建筑识图制图知识点包括建筑图纸的种类、符号、标注、尺度、布局等内容。
掌握这些知识点可以帮助建筑师和工程师更好地理解设计图纸,确保工程施工质量,提高工作效率。
一、建筑图纸的种类1、平面图:包括建筑平面图、结构平面图、设备平面图等,用于展示建筑物的平面布局。
2、立面图:展示建筑物的立面外观及立面构件的排布。
3、剖面图:揭示建筑物内部构造以及各种构造细节,如墙体结构、梁柱结构等。
4、局部放大图:用于放大建筑图纸中的某一细节部分,以便更清晰地展示细节构造。
二、建筑图纸的符号1、建筑符号:如窗户、门、墙、柱等建筑元素的图示符号,用于表示建筑图纸中的各种构件。
2、结构符号:用于表示建筑结构构件的符号,如梁、柱、板等。
3、设备符号:用于表示建筑设备的符号,如照明设备、空调设备、给排水设备等。
三、建筑图纸的标注1、名称标注:如建筑物的名称、设计单位、设计人员等。
2、尺寸标注:用于表示建筑物的尺寸大小以及各种构件的尺寸。
3、技术标注:包括材料、构造、施工工艺等技术性的标注。
四、建筑图纸的尺度1、比例尺:用于表示建筑图纸中实际尺寸与图纸尺寸之间的比例关系,如1:100、1:50等。
2、绘图尺度:指建筑图纸上使用的尺度,如1/100、1/50等。
五、建筑图纸的布局1、版面布局:指建筑图纸的整体设计,包括图幅大小、图纸比例、图面内容安排等。
2、分面布局:指建筑图纸中不同部分的布局,包括平面图、立面图、剖面图等的布局。
六、建筑识图制图的基本原则1、理解建筑设计意图:通过识图,理解建筑师设计的初衷,把握建筑物的整体布局和结构构造。
2、准确绘制建筑图纸:掌握绘图技术,准确绘制建筑图纸,确保图纸的质量和准确性。
3、认真阅读图纸信息:仔细阅读建筑图纸中的各种符号、标注和尺度,确保准确理解图纸意图。
4、遵循建筑规范标准:遵守建筑规范标准,确保设计图纸符合相关标准,能够顺利施工。
建筑构造与识图第一章建筑识图基础知识

(2)比例尺常见的比例尺如图1.9所示。比例尺的使用方法是:首先,在尺上找到所需的比例;然后,看清尺上每单位长度所表示的相应长度,就可以根据所需要的长度,在比例尺上找出相应的长度作图。例如,要以1∶100的比例画2700 mm的线段,只要从比例尺1∶100的刻度上找到单位长度1 m(实际长度仅是10 mm),并量取从0到2.7 m刻度点的长度,就可用这段长度绘图了。
表1.6 绘图所用的比例
1.1 制图的基本知识
图1.4 比例的注写
1.1 制图的基本知识
如图1.5(a)所示,图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。尺寸线、尺寸界线用细实线绘制,如图1.5所示。尺寸起止符号一般用中实线的斜短画绘制,其倾斜的方向应与尺寸界线成顺时针45°角,长度宜为2~3 mm。半径、直径、角度、弧长的尺寸起止符号宜用箭头表示,箭头的画法如图1.5(c)所示。
1.1 制图的基本知识
比例宜注写在图名的右侧,字的底线应取平齐,比例的字高应比图名字高小一号或两号。如图1.4所示。
注:字号与字高的换算关系:美国人习惯于用"磅"作为文字的计量单位,而中国人却习惯于字号作为文字的计量单位。它们的对应关系是:初号=42磅=14.82毫米 小初=36磅=12.70毫米 一号=26磅=9.17毫米小一=24磅=8.47毫米 二号=22磅=7.76毫米 小二=18磅=6.35毫米三号=16磅=5.64毫米 小三=15磅=5.29毫米 四号=14磅=4.94毫米小四=12磅=4.23毫米 五号=10.5磅=3.70毫米 小五=9磅=3.18毫米六号=7.5磅=2.56毫米 小六=6.5磅=2.29毫米 七号=5.5磅=1.94毫米八号=5磅=1.76毫米字体的磅值大小是指从字母笔划的最顶到字母笔划的最底端。1英寸等于72磅。
建筑识图入门(初学者-入门)

剖切位置线
投影方向线
剖切编号
注意:剖切符号一般出现在第一层平面图上 剖切编号从左向右,从下向上依次编号。
(四)符号
2.断面符号
用于表示建筑物从此切开,反 映构件横断面的情况的符号。
断面符号的组成
剖切位置线
???
剖切编号
注意:断面符号不一定只出现在第一层平
面图上;编号顺序仍为从左向右,从下向
6)绿化规划,管线布置;指北针和风玫瑰
建筑总平面图
四、建筑平面图 1.成图原理
假想用一水平剖切面将房屋从门窗洞口部位剖切后, 移去上部,将下面的部分作水平投影。
2.图纸用途
反映房屋平面形状,大小和房间布置情况,墙柱布 置情况,门窗类别和布置位置情况等.
建筑平面图
3.图纸内容
1)轴网及其编号; 2)墙、柱、门、窗等构件的位置及编号; 3)楼梯、电梯的位置,尺寸以及楼梯上下行关系; 4)阳台、雨蓬、台阶、坡道、管线竖井、散水、 花池
§2-1 建筑工程制图常用标准
制定标准的目的 常用标准的代号 工程制图与识图常用标准
§2-2 建筑工程施工图基本规定
工程图纸中常用的符号及其使用原则 图纸中轴线的相关规定
一是统一标准的需要
目的在于确保工程图纸法规性,做到与建筑 规二范是及提法高规效率内的容需相要一致。 目的在于用简单的符号和图形表达复杂的工 程三内是容加,强提交高流的设需计要效率。
6.200 4.400
2.800 1.000 -0.600
J
西立面图 1:100
2.800
A
建筑立面图
14.800
13.000 11.200
9.600 7.800
6.200 4.400
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
建筑结构施工图识图入门总结,很详细
知识,力求达到以下四个方面能力:
1、理解建筑施工图的成图原理和制图标准;
2、看懂房屋的组成和各部分的材料、做法,能够看懂一般建筑工程的主要施工图纸;
3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计;
4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。
第一节建筑工程施工图的组成
各专业施工图的内容
1、总图:建筑场地范围内建筑物的位置、形状和尺寸,道路、绿化及各种室外管线的布置等。
2、建筑专业图:建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。
3、结构专业图:基础图、各层顶板的平面、剖面、各种构件详图,构件数量表及设计说明。
4、设备专业图:包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。
5、电气专业图:包括照明、动力和弱电的系统图、平面图及详图等。
第二节建筑工程图的成图原理
一、投影的概念
用一组假想的投射线把物体的形状投到一个平面上,就可以得到一个图形,称为投影法。
二、投影的种类
1、中心投影:投影线由一点放射出来投射到物体上,这种作图方法称为中心投影法。
2、平行投影:投影线呈相互平行状投射到物体上,称平行投影。
(1)正投影:使投影线垂直于投影面时,并且使物体的一个面也垂直于投影线。
(2)斜投影:当投影线倾斜于投影面时,所作出的投影。
三、物体的三面正投影图
1、三面正投影体系的形成
(1)将物体放在三个相互垂直的投影面间;
(2)用三组垂直于投影面的投影线作投影;
(3)在三个投影面上得到三个正投影图。
2、三面正投影体系的展开
(1)正立投影面不动;
(2)水平投影面向下转动90°;
(3)侧立投影面向右后方转动90°。
3、三面投影图的特性
(1)不全面性
每个投影图只能反映物体两个方向的尺寸;立面图反映长度和高度;平面图反映长度和宽度;侧面图反映高度和宽度。
(2)“三等关系”
长对正:立面图与平面图的长度相等;
高平齐:立面图与侧面图的高度相等;
宽相等:平面图与侧面图的宽度相等。
4、镜像投影图
当用正投影图不易表达物体形状时,可在物体下方放一个镜面,再用正投影法从上向下进行投影,在镜面中反射出的物体的图形就是镜像投影图。
镜像投影法一般应用在绘制各层结构顶板平面图。
四、剖面图
(一)剖面图的形成:用一个假想的平面把物体切开,移走一部分,作剩下这部分物体的正投影。
(二)剖面图的形式:
1、全剖面图
2、半剖面图
3、局部剖面图
4、阶梯剖面图
(三)剖面图的标注方式
1、剖切线:剖切位置、剖切方向、剖面编号。
2、剖面图编号
第三节建筑制图标准
一、房屋建筑制图统一标准(GBJ—1—86)
1、尺寸和单位:一般尺寸以毫米(mm)为单位。
2、图标和会签栏:工程名称、图名、图号及设计人签字。
3、比例:图样大小与实物大小的尺寸之比。
4、线型:实线、虚线、点划线、折断线、波浪线等。
5、定位轴线:是确定建筑物结构或构件位置及其标志尺寸的线。
6、剖切符号:表示剖切的位置、剖视方向及剖面编号。
7、引出线:用细实线引出后注明各层材料做法。
13、详图编号:表示局部详细做法图样的编号。
14、对称符号:表示此线两侧的形状做法完全一样但方向相反。
15、连接符号:以折断线表示两部分应该连接的部位。
16、常用建筑材料图例(见下表)
二、总图制图图例
三、常用结构构件代号
第四节施工图的识读
一、总平面图
(一)作用:用于建筑物的定位、定标高,施工放线,土方工程和施工现场布置。
(二)内容:
1、新建房屋的平面形状、尺寸,标高,层数、出入口。
2、用地范围,新建房屋和原有房屋、构筑物的间距。
3、新建房屋室内外地坪标高、道路的标高,土方填挖与地面坡度,雨水排除方向等。
4、用指北针表示房屋的朝向。
5、有时还有水、暖、电的管线布置,道路庭园绿化的布置。
二、建筑专业图
(一)平面图
1、作用:用于施工放线,主体结构施工,门窗安装、室内装饰及编制工程预算。
2、基本内容
(1)建筑物的朝向,平面形状和房间布局;
(2)建筑物的平面尺寸和轴线间距:柱距、跨度。
(3)建筑物的结构形式为框架结构;
(4)主要建筑材料:钢筋混凝土柱,粘土空心砖墙。
(5)门窗的编号、尺寸见门窗表;
(6)变形缝的位置、作用;
(7)散水、台阶的尺寸。
(二)立面图
1、作用:主要用于立面装饰。
2、基本内容
(1)建筑物的外形、高度、门窗、雨罩、台阶等的位置和形式。
(2)建筑物的总高、层高、窗台高、窗高等尺寸。
(3)室外地坪、室内地面及门窗的标高。
(4)外墙面的装饰做法、勒脚的高度和做法。
(5)变形缝的位置和做法。
(6)雨水管的位置。
(三)屋顶平面图
1、作用:表明屋面排水情况和突出屋面构造的位置。
2、基本内容
(1)屋顶的形状和尺寸,屋檐的挑出尺寸、女儿墙的位置和厚度。
突出屋面的楼梯间、水箱间、烟囱、通风道等;
(2)屋面排水情况,排水分区、排水方向、屋面坡度和雨水管等;
(3)屋顶、屋面有关详图的索引。
(四)外墙详图
1、作用:外墙详图是某处外墙的大样图,它表示了从室外地面到屋顶各部位的详细做法。
外墙详图可以作为砌墙、室内外装修、门窗安装和编制施工预算的依据。
2、内容:
(1)墙与轴线的关系;墙的厚度,墙与轴线的关系;
(2)室内外地面处的节点:地面做法、散水、勒脚、墙身防潮层、踢脚和室内外窗台的做法等;
(3)门窗的节点:窗台做法、门窗过梁等;
(4)屋顶檐口处的节点:屋顶板、梁与墙的连接,屋面做法、顶棚做法、挑檐或女儿墙的做法等。
(五)楼梯详图
1、作用:表明楼梯形式、结构类型和平面、剖面尺寸以及详细做法。
2、内容:
(1)楼梯平面图:楼梯间的轴线间距,楼梯段的步数和宽度,休息板的尺寸,门窗的位置和尺寸等。
(2)楼梯剖面图:每层楼的梯段数,每段的步数,各层和休息板的标高等。
(3)栏杆、扶手和踏步详图。
三、结构专业图
(一)基础平面图
1、作用:主要用来抄平、放线、挖槽、打垫层等。
2、基本内容
①轴线编号和轴线间距;
②基础的形状和尺寸;
③垫层的尺寸和厚度;
④基础的编号;
(二)基础剖面图
①基础的类型:钢筋砼独立基础
②形状呈锥台形,底部配有网状钢筋。
③基础下面设有素混凝土垫层。
④基础埋置深度:从室外地面到基础底面的距离。
⑤基础梁的做法和用途。
(三)框架柱详图
1、柱子的编号:KZ1、KZ
2、KZ3。
2、柱子的截面尺寸:480×480。
3、柱子的高度和长度:1.8+4.5和1.8+3.3。
4、柱子的配筋:主筋和箍筋。
(四)现浇钢筋混凝土板配筋图
1、作用:用于支模板,绑钢筋,浇筑砼。
2、内容:
(1)现浇板配筋图:板的编号、长宽厚尺寸,钢筋的种类、规格、数量。
钢筋种类:主筋、分布筋、支座负筋。
钢筋数量:(轴线距离—墙厚)÷间距+1
钢筋规格:Φ14@150;Φ8@200
(2)现浇梁的配筋图:梁的断面尺寸、钢筋的种类、规格、数量。
钢筋种类:受力主筋、弯起筋、架立筋、箍筋。
(五)框架梁详图(平面整体表示法)
梁的编号截面尺寸根数
WKL1(1) 300×400 3
WKL1(2) 300×550 2
WKL2(1) 400×600 1
WKL2(2) 300×400 2
WKL3(2) 300×500 2
