管棚施工总结

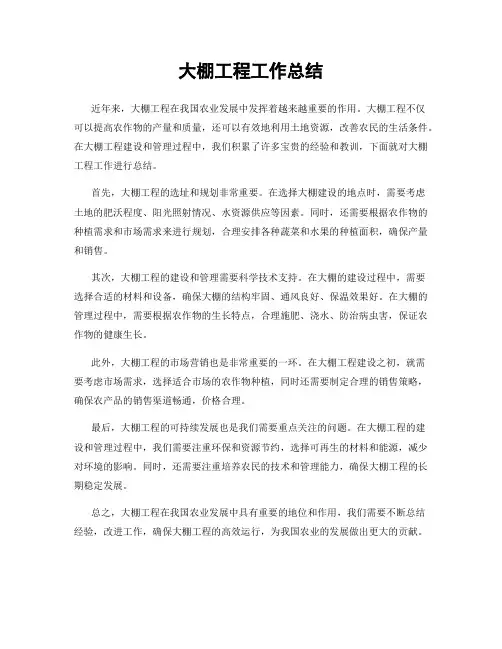

大棚工程工作总结
大棚工程工作总结
近年来，大棚工程在我国农业发展中发挥着越来越重要的作用。
大棚工程不仅
可以提高农作物的产量和质量，还可以有效地利用土地资源，改善农民的生活条件。
在大棚工程建设和管理过程中，我们积累了许多宝贵的经验和教训，下面就对大棚工程工作进行总结。
首先，大棚工程的选址和规划非常重要。
在选择大棚建设的地点时，需要考虑
土地的肥沃程度、阳光照射情况、水资源供应等因素。
同时，还需要根据农作物的种植需求和市场需求来进行规划，合理安排各种蔬菜和水果的种植面积，确保产量和销售。
其次，大棚工程的建设和管理需要科学技术支持。
在大棚的建设过程中，需要
选择合适的材料和设备，确保大棚的结构牢固、通风良好、保温效果好。
在大棚的管理过程中，需要根据农作物的生长特点，合理施肥、浇水、防治病虫害，保证农作物的健康生长。
此外，大棚工程的市场营销也是非常重要的一环。
在大棚工程建设之初，就需
要考虑市场需求，选择适合市场的农作物种植，同时还需要制定合理的销售策略，确保农产品的销售渠道畅通，价格合理。
最后，大棚工程的可持续发展也是我们需要重点关注的问题。
在大棚工程的建
设和管理过程中，我们需要注重环保和资源节约，选择可再生的材料和能源，减少对环境的影响。
同时，还需要注重培养农民的技术和管理能力，确保大棚工程的长期稳定发展。
总之，大棚工程在我国农业发展中具有重要的地位和作用，我们需要不断总结
经验，改进工作，确保大棚工程的高效运行，为我国农业的发展做出更大的贡献。
首件----------套拱、管棚施工总结
铁本高速公路路基三标南山隧道本溪段右洞套拱、管棚首件工程施工总结中铁十五局集团第五工程有限公司铁本高速公路第三合同段项目经理部套拱、管棚首件施工总结为了贯彻辽宁中部环线高速公路标准化施工管理活动要求，确保工程质量优质，质量目标明确，减少盲目施工,施工前确定标准的施工工艺,以科学的数据指导生产,施工工艺通过首件工程确定。
为确保我合同段内的套拱、管棚工程质量符合设计要求及技术标准,我标段于２015年10月10日进行南山隧道本溪段右线出口套拱、管棚（ＹK28９+１27-ＹK２89＋1６２)首件工程施工，并在施工中对个工序进行了控制及检测，其结果基本符合设计及规范要求，现将具体施工过程总结如下：一、工程概况南山隧道位于铁岭市和抚顺市交界处鲢鱼沟附近，呈北西-南东向展布，设计两条分离式单行曲线隧道，隧道左洞里程ＺK２88+08０－ZＫ2８9+1５5，全长10７5m，隧道右洞里程K287+97０－K289+180，全长121０m,隧道形式小净距＋分离式，左、右线洞身直坡段纵坡均为－2.5%。
隧道铁岭端（进口)洞口采用端墙式洞门，隧道本溪端（出口）洞口采用肖竹式洞门，明洞采用明挖法施工；暗挖段按新奥法原则进行隧道衬砌结构设计,即以系统锚杆、喷砼、钢筋网、钢架等组成的初期支护与二次模筑砼相结合的复合衬砌型式。
每个洞口设2米长套拱，3５米管棚支护段。
二、施工人员、施工机械及设备配置1、现场施工管理人员安排表2、隧道劳动力安排表3、机械、设备配置表三、套拱、管棚施工套拱施工：1.测量放线首先放出套拱基础开挖位置及高程。
待开挖完毕后对地基承载力进行检测,如不满足设计要求,进行地基处理。
开挖完毕后对套拱基础的位置、每榀钢拱架内拱脚位置、中点、以及高程进行精确测量。
如钢拱架拱脚超挖，采用1．5×30×4０cm钢板调整至设计高程;如超挖过大,采用浆砌片石进行调整,浆砌片石尺寸为套拱基础尺寸放大10cm。
管棚施工总结
1、大管棚应用范围
隧道出入口、浅覆盖地带 穿越软弱地层、破碎带 下穿高速公路、铁路及其他建筑物 对地面沉降有特别要求的地段 下穿河底、湖底或海底
第2页/共39页
LOGO
2、大管棚作用机制
大管棚的作用机制主要是起到简支梁的效果：管棚的 一端深入隧道前方地层中，另一端在已有支护的上方。这 样通过管棚可以将局部的应力特别是正开挖的拱部应力均 匀分布到前后，避免局部的应力集中而失稳。
同导向跟管钻进法相比，拉管法需要跟踪导向，且两端有工 作面，因此拉管法的精度要高，不会有地面沉降，质量控制也更 好。
第11页/共39页
LOGO
导向钻头构造示意图如下：
如上图所示：导向钻头内装有特制的定位传感器，传感器通过信号线穿 过钻杆连接孔外的显示器。显示器显示导向钻头的倾角和面向角(显示器 上有一角度指示钟，导向板斜面朝下时为12点)。导向钻头钻进角度如果 偏下可以把导向钻头调到12点，即导向板斜面朝下，直接顶进，此时由 于导向板底板斜面面积大,受到一个向上的托力，导向钻头轨迹就会朝上 运移。同理,在6点时纠偏可以使钻头钻进轨迹朝下，9点、3点时分别为 左、右纠偏方向。如果角度合适，钻机匀速旋转钻进，导向钻头的钻进 轨迹是平直的。
第14页/共39页
LOGO
导向跟管钻进法管棚打设参数
管棚长度 管棚管中心距 常用直径 钢管壁厚 内接管壁厚 管棚中心距开挖线 孔位偏差 外插角 导向精度 注浆方式 注浆花管 管棚工作室 导向墙
20-80m，特殊情况 100m－200m 250-400mm φ108mm、φ133mm、φ159mm 6-10mm 10－12mm 丝扣连接 200-350mm ±2cm 0.5%-1.5% 0.5% 管内注浆 孔口返浆 封孔压浆 不需要 一般外扩50cm，可无管棚工作室 无需专门导向墙

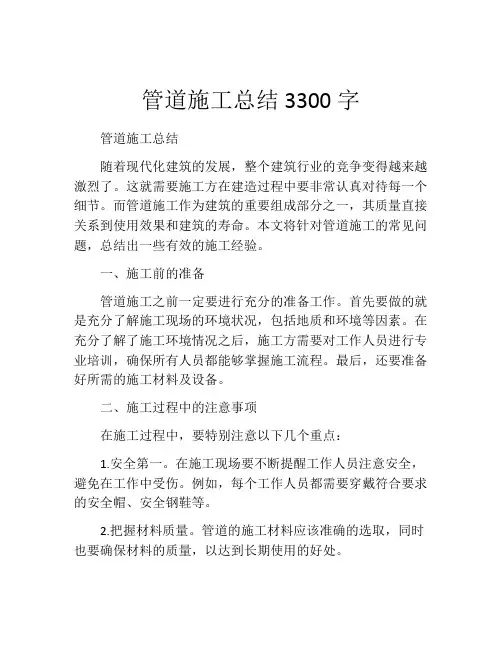

管道施工总结3300字
管道施工总结3300字管道施工总结随着现代化建筑的发展，整个建筑行业的竞争变得越来越激烈了。
这就需要施工方在建造过程中要非常认真对待每一个细节。
而管道施工作为建筑的重要组成部分之一，其质量直接关系到使用效果和建筑的寿命。
本文将针对管道施工的常见问题，总结出一些有效的施工经验。
一、施工前的准备管道施工之前一定要进行充分的准备工作。
首先要做的就是充分了解施工现场的环境状况，包括地质和环境等因素。
在充分了解了施工环境情况之后，施工方需要对工作人员进行专业培训，确保所有人员都能够掌握施工流程。
最后，还要准备好所需的施工材料及设备。
二、施工过程中的注意事项在施工过程中，要特别注意以下几个重点：1.安全第一。
在施工现场要不断提醒工作人员注意安全，避免在工作中受伤。
例如，每个工作人员都需要穿戴符合要求的安全帽、安全钢鞋等。
2.把握材料质量。
管道的施工材料应该准确的选取，同时也要确保材料的质量，以达到长期使用的好处。
3.对现场进行好的监督管理。
对所有工人的工作进行严密的监督和管理，及时发现问题并及时妥善处理，确保施工质量和安全。
4.科学施工。
管道施工应严格按照设计要求进行，不得擅自修改或添加，以避免出现安全隐患或工程验收时出现质量问题。
5.施工结束后的验收。
当所有的施工工作完成之后，施工方还需要对施工质量进行检查验收。
只有通过验收才能交付使用。
三、常见问题的处理方法在管道施工的过程中，遇到问题和困难是非常正常和常见的。
但是，施工方需要合理解决这些问题。
例如：1.材料的浪费长期以来，一些施工单位在管道施工过程中往往会出现材料浪费问题，这不仅会增加工程成本，还会浪费资金、资源、时间。
针对这个问题，施工单位要注意选择质量好、性能优的材料，同时也要控制好材料的使用量。
2.未按规定材料施工未按照规定的方法和标准进行管道施工，就会出现材料损失及安全隐患问题。
因此，施工方要密切关注整个施工流程，确保所有工作都完全符合标准和法规。
管道施工总结
管道施工总结近年来，随着城市化进程的加快，城市人口的增加对水、气、热等基础设施的需求也越来越大。
在这个过程中，管道施工作为基础设施建设的重要环节，扮演着举足轻重的角色。
管道施工的质量和效率直接影响着城市正常运行和居民生活的质量。
经过一段时间的管道施工工作，我公司总结出一些经验教训，希望能够对今后的施工工作有所借鉴和提升。
一、前期准备工作在管道施工之前，充分的前期准备工作显得尤为重要。
首先要进行施工地点的勘查和分析，明确施工区域内可能存在的障碍物，如电缆、河道、地下管线等，并与相关部门进行沟通协调，避免因施工导致的事故和影响。
其次，要制定详细的施工方案，包括施工工艺和施工流程，确保施工各个环节的有序进行。
同时，要做好材料和机械设备的准备，以确保施工过程中的持续供应和质量保证。
二、施工过程中的关键工艺管道施工过程中，存在一些关键的工艺和技术要点，值得特别关注。
首先是管道的敷设过程。
为了确保管道的质量和可靠性，要严格按照设计要求和施工方案进行敷设，确保管道的弯曲半径、坡度和连接方式等符合规范。
其次是焊接工艺。
在焊接过程中，要注意焊接温度、焊道的宽度和深度等参数控制，提高焊缝的质量，确保焊接强度和耐腐蚀性。
最后是管道的测试和检测。
在施工完成后，要进行管道的压力测试和泄漏检测，确保管道系统的完好和安全。
三、安全和环境保护措施管道施工过程中，安全和环境保护是至关重要的内容。
首先要设立严格的施工安全管理制度，加强对施工人员的安全培训和防护设备的使用，确保施工人员的人身安全。
其次要对施工现场进行严格的环境保护，减少噪音、尘土和有害气体的排放，保护周边环境的安全和卫生。
同时，要与相关职能部门进行沟通和协调，落实施工环保措施，防止因施工活动对周边环境造成不良影响。
四、施工质量控制管道施工的质量控制是保证工程质量的重要环节。
在施工过程中，要进行工艺流程和质量控制点的把关，确保施工的各项参数和指标符合规范要求。
另外，还要加强对材料的选择和检验，保证材料的质量和可靠性。

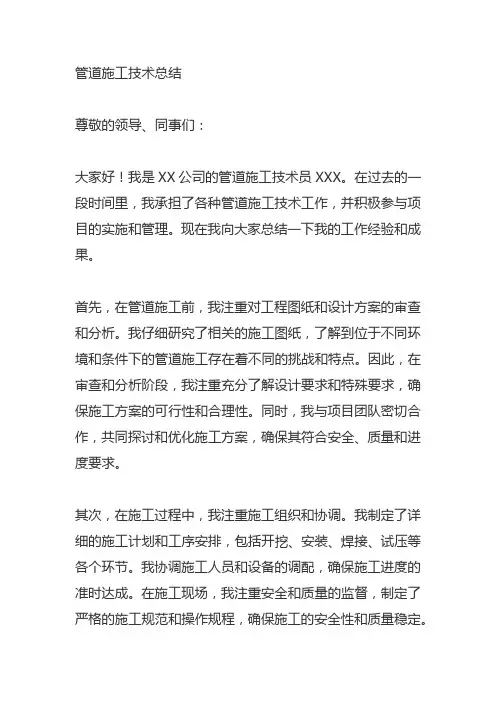

管道施工技术总结
管道施工技术总结尊敬的领导、同事们：大家好！我是XX公司的管道施工技术员XXX。
在过去的一段时间里，我承担了各种管道施工技术工作，并积极参与项目的实施和管理。
现在我向大家总结一下我的工作经验和成果。
首先，在管道施工前，我注重对工程图纸和设计方案的审查和分析。
我仔细研究了相关的施工图纸，了解到位于不同环境和条件下的管道施工存在着不同的挑战和特点。
因此，在审查和分析阶段，我注重充分了解设计要求和特殊要求，确保施工方案的可行性和合理性。
同时，我与项目团队密切合作，共同探讨和优化施工方案，确保其符合安全、质量和进度要求。
其次，在施工过程中，我注重施工组织和协调。
我制定了详细的施工计划和工序安排，包括开挖、安装、焊接、试压等各个环节。
我协调施工人员和设备的调配，确保施工进度的准时达成。
在施工现场，我注重安全和质量的监督，制定了严格的施工规范和操作规程，确保施工的安全性和质量稳定。
同时，在管道焊接方面，我注重技术操作的精细和质量控制。
我对不同材质和不同口径的管道焊接工艺进行了深入的研究和掌握，熟悉各类焊接设备和工具的操作方法。
在焊接过程中，我严格执行相关的焊接标准和规范，采取有效的焊接控制措施，确保焊缝的质量和牢固度。
在工作中，我也遇到了一些挑战和问题。
例如，现场施工条件复杂、材料供应不及时等。
针对这些问题，我积极与相关部门和团队成员进行沟通和协作，找出解决方案，确保管道施工工作的顺利进行。
在今后的工作中，我将进一步加强自身的学习和能力提升，关注行业新技术和标准的变化，不断提高自己在管道施工技术方面的专业水平和操作技能。
同时，我也将注重团队协作，与其他相关部门紧密合作，共同推动项目的顺利进行。
总结一下，在过去的工作中，我努力履行了我的职责，取得了一定的成绩。
但我也深知自己还有很多需要提升和改进的地方。
我将继续努力，为公司的发展和项目的成功做出更大的贡献。
谢谢大家！！。
首件(超前大管棚)总结报告
首件（超前大管棚）总结报告首件（超前大管棚）总结报告为了使隧道洞口工程超前大管棚施工能够达到设计和规范要求，我项目部进行了大山隧道左幅进口超前大管棚施工，并在施工中对各个工序进行了控制及检测，其结果符合设计及规范要求，现将大管棚施工过程总结如下：一、工程概况大山隧道进洞口位于丘陵坡麓，乔灌木比较茂盛，自然坡度7～17°。
表部覆盖较薄的含碎石粉质黏土，灰黄色，可塑。
下伏基岩为凝灰质粉砂岩。
隧道穿过坡洪积、残坡积、强风化-中风化岩体，青灰色、灰黄色，岩体呈碎块状镶嵌结构，裂隙较发育，岩质较硬，岩体较破碎。
隧道洞身围岩大部为中-微风化凝灰质粉砂岩，顶板最大埋深约170m。
节理裂隙不发育，岩体较完整，新鲜，岩芯面光滑新鲜，质坚硬，围岩总体工程地质条件较好。
但洞身局部节理裂隙较发育及受断层F5影响，岩体破碎-较破碎，围岩工程地质条件较差。
隧道区地下水主要为基岩裂隙水和构造裂隙水，赋存于裂隙内，水量贫乏，由大气降水补给，水文地质条件较简单，进洞口段隧道埋深浅，隧道开挖可能造成裂隙张开发展，浅部裂隙发育，连通性好，雨季期间隧道内可能会出现线状水流现象。
二、施工目标与首件目的1、质量目标：本工程首件质量目标是创优质工程，实测项目和外观鉴定综合评分达98分以上，中间交验一次通过；争创标杆工程；2、安全目标：无质量事故和安全事故发生。
3、环保目标：严格按照国家《环境保护法》和《水土保持法》及地方政府有关规定落实环保。
采取各种工程防护措施，控制水资源污染，水土流失，减少粉尘对空气的污染，降低噪音污染，减少工程建设对沿线生态环境的破坏和污染，确保沿线景观不受破坏，保持生态平衡，创造良好的环境。
4、首件目的：通过大管棚的施工，取得相关的技术参数，确定拟定的施工方案的可行性，为后续大管棚施工总结相关经验；通过首件工程施工，确定劳动力、机械设备等的最佳组合，以及各工序之间的衔接，并以此为依据指导剩余洞口大管棚的施工，确保工程质量，确定最优的施工工艺和施工组织。
管道施工工作总结
管道施工工作总结在过去的一段时间里，我参与了一项重要的管道施工工作，我想借此机会对这次施工作出一个总结。
这次工作对于我来说是一次非常宝贵的经验，我在施工中遇到了一些困难，并通过努力克服了它们。
以下是我对此次管道施工工作的总结和反思。
一、工作流程在施工过程中，我们首先进行了详细的工程测量和勘测工作，确保了施工的准确性。
然后，我们根据设计图纸搭建了相应的施工架设，并开始了管道的铺设工作。
铺设过程中，我们特别注重了管道的准确对位以及沟槽的挖掘与填土，以确保管道的牢固性和稳定性。
最后，我们进行了管道的连接和测试，确保管道的正常运行。
二、团队协作这次施工中，我和我的团队成员紧密合作，相互支持和配合。
我们通过有效的沟通以及分工合作，有效地提高了施工效率。
每个人都非常负责地完成了自己的工作，并且愿意为了整个工程的顺利进行而付出努力。
团队的凝聚力和协作能力是我们能够成功完成这次施工的重要因素。
三、问题与挑战在施工过程中，我们也遇到了一些问题和挑战。
其中一个主要的问题是在铺设管道时，由于地面的变动导致管道的长度出现了一些误差。
为了解决这个问题，我们重新计算了管道的长度，并采取了适当的调整措施。
此外，施工现场的环境条件和天气变化也给我们工作带来了一些困难，但我们通过合理的安排和应对措施，成功地克服了这些困难。
四、安全问题在整个施工过程中，我们高度重视安全问题，确保施工场所的安全。
我们每天进行安全例会，并且实施了严格的安全措施，包括佩戴个人防护装备、设立警示标志等。
我们的努力得到了回报，整个施工过程中没有发生任何安全事故。
五、总结与展望通过这次管道施工工作，我深刻地认识到施工中的困难与挑战，以及团队协作和沟通的重要性。
同时，我也意识到了自己在技术和经验方面的不足之处，需要不断学习和提升自己的能力。
未来，我将更加努力地提高自己的专业知识和技术水平，以应对更多的工作挑战，并为提升施工质量做出更大的贡献。
总之，这次管道施工工作给予了我很多宝贵的经验和教训，让我更加深入地理解了专业工程施工的要求和困难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
，提供上覆土体所需的支撑力，减小或消除因隧道开挖引
起的地面沉降和临近管线的变形，确保隧道开挖安全。
LOGO
1、大管棚应用范围
隧道出入口、浅覆盖地带
穿越软弱地层、破碎带
下穿高速公路、铁路及其他建筑物 对地面沉降有特别要求的地段 下穿河底、湖底或海底
LOGO
跟管同拉管工法比较
导向跟管钻进法
拉管法
钻具 角度测量 精度 管径 沉降 施工长度 可控性 工作面要求
临时制作 上下测、左右不测 5-8‰ ≤159 ＜3mm 较短 较弱 可单工作面
专用钻具 上下、左右都测 20cm以内 ≥159 无 长 强 必须双工作面
LOGO
不同的管棚打设方法适用条件
LOGO
导向跟管钻进法的优点
（1）精度高 能有效控制棚管打设方向，精度 0.3-0.8%； （2）工效高 管棚施作距离较长，一次性施作可超过100米； （3）沉降小 将管棚钢管作钻杆直接打入，不扩孔，扰动小； （4）可在富水及承压水情况下作业； （5）孔底注浆，孔口返浆，封孔压浆,注浆质量可控； （6）能按特殊要求的轨迹钻进，在隧道内打设管棚可不设管棚
LOGO
管棚施作精度低
一般管棚都设计有导向墙，导向墙作用有二：其一是
取定孔位和定入孔角度的作用，其二是希望通过导向管使
得钻孔方向在一定的深度内能保持大致不变。 即使有了导向墙，超过30米的管棚的打设精度还是难以 保证。实际施工中一般管棚入孔角度超过 3 度就是为了避免 管棚侵限。 由于管棚打设精度低，也不可能一次性施作太长。
完善的大管棚施工方法：
导向跟管钻进法 拉管法（管幕法） 风循环钻进施工法 潜孔锤跟管钻进法 潜孔钻成孔下管法
LOGO
导向跟管钻进法原理
导向跟管钻进是借鉴水平定向钻进技术发展而来。水平定向 钻进是非开挖管线施工的一种方法，其要旨在：钻进过程中能准 确测定钻头在地下的位臵和方向，据此确定钻进轨迹同设计轨迹 的差异，利用能进行方向调节的导向钻头（楔型钻头）改变钻进 方向。 管棚施工中，用管棚管代替钻杆，其最前端加装导向钻头， 后续管之间采用丝扣进行连接，利用水平定向钻机将管棚管依次 打入土体中。在钻进过程中，依据导向钻头内臵的定位传感器传 出的角度信号，对钻进角度进行调节，按设计轨迹钻进。
北京首尔工程技术有限公司
大管棚施工方法总结Fra bibliotekLOGO
大管棚施工的一般方法
大管棚施工的一般方法为：使用水平钻机在隧道开挖
前的拱部区域按设计孔数、间距和深度钻设水平孔，埋设
管壁预钻有孔眼的钢管，并通过管壁预钻孔眼注入水泥浆 以加固土体和提高钢管的刚度，使隧道拱部预先形成一伞
状钢管棚，此结构本身具抗剪性能, 可有效承载上覆局部松
因此开发出适合国内隧道施工的专用大功率管棚钻机
是当务之急。
LOGO
缺乏相关规范
管棚作为超前支护的主要辅助方法在我国应用非常广
泛，但至今仍然没有相应的规范。
应该加紧制定管棚的相关设计规范、设备要求、针对 不同的地质水文条件及现场情况的管棚施工规范和相应的
质量控制和验收标准。
LOGO
针对上述问题：
我们经过探索、试验并吸取经验教训，制定出一整套较
LOGO
缺少专用机械
国内目前还缺乏大推力大扭矩的专用管棚钻机，施工 单位多用小型的地质钻机采用潜孔钻或水钻成孔。小型钻 机的主要缺点是可控性差，施钻时随意性多，打多深算多 深。由于动力不足，打孔时间长，施工时对地层扰动大， 钻头也容易下扎。 另外，管棚施工时搭台架费时费力，这也在一定程度 上限制了管棚的应用。
工作室。
LOGO
导向跟管钻进法施工的部分超长管棚实例
（1）北京地铁十号线黄庄站，05年，126米，中铁十四局 （2）北京地铁十号线花园路站，05年，90米，中铁十六局 （3）武广客专金沙洲隧道出口，07年，100米，中铁四局 （4）郑西客专高桥隧道，07年，93-110米，中铁二十三局 （5）太原晋祠隧道，10年，120米，中铁十五局 （6）太原晋祠隧道，10年，140米，中铁十五局
准备连接钢管
LOGO
无管棚工作室施工
LOGO
复杂地层管棚支护竣工状况
LOGO
地铁四号线下穿长安街￠325大管棚
LOGO
南水北调下穿石太高速公路
LOGO
高桥隧道湿陷性黄土地层管棚下大断面开挖
LOGO
地铁十号线花园路站管棚施工
LOGO
11米超长管棚钻机
LOGO
浅覆盖密排￠299管幕
LOGO
LOGO
拉管法管棚打设参数
管棚长度 管棚管中心距 常用直径 钢管壁厚 内接管壁厚 管棚中心距开挖线 孔位偏差 外插角 导向精度 注浆方式 注浆花管 管棚工作室 导向墙
20-500m 350-500mm φ219mm、φ299mm、φ610mm 6-10mm 6－8mm 焊接 200-300mm ±2cm 无 20 cm 以内 管内注浆 可另设 两边都要工作面 无需专门导向墙
￠299密排管棚施工现场
LOGO
管棚穿越砂砾石地层
LOGO
浅覆盖双层管棚下穿大运高速公路
LOGO
兰新线下穿青藏高速公路
LOGO
拉管法原理
拉管法同导向跟管钻进法的原理相似。拉管法是采用专用导向 钻头和钻杆，先打设导向孔，然后将比导向孔更粗的钢管从另一 端拉入。 同导向跟管钻进法相比，拉管法需要跟踪导向，且两端有工
作面，因此拉管法的精度要高，不会有地面沉降，质量控制也更
好。
LOGO
导向钻头构造示意图如下：
如上图所示：导向钻头内装有特制的定位传感器，传感器通过信号线穿 过钻杆连接孔外的显示器。显示器显示导向钻头的倾角和面向角(显示器 上有一角度指示钟，导向板斜面朝下时为12点)。导向钻头钻进角度如果 偏下可以把导向钻头调到12点，即导向板斜面朝下，直接顶进，此时由 于导向板底板斜面面积大,受到一个向上的托力，导向钻头轨迹就会朝上 运移。同理,在6点时纠偏可以使钻头钻进轨迹朝下，9点、3点时分别为 左、右纠偏方向。如果角度合适，钻机匀速旋转钻进，导向钻头的钻进 轨迹是平直的。
导向跟管钻进法
富水、软弱、松散地层
拉管法（管幕法）
风循环钻进施工法 潜孔锤跟管钻进法 潜孔锤成孔下管法
两端有工作面，较大口径钢管
湿陷性黄土 卵石、断层、松散含石地层 中风化、弱风化有一定自稳性地层
LOGO
相关图片
LOGO
LOGO
LOGO
LOGO
LOGO
导向钻头
LOGO
加工后的管棚钢管
LOGO
LOGO
打设方法存在的问题
通常的管棚打设方法是先用钻机通过钻杆、钻头等钻
具打设比管棚管要大的孔，然后撤出钻杆、钻头，再将管
棚管送入已打好的孔中。这样在一些较松散、软弱的地层 中不易成孔，有些施工队伍为了将管棚钢管送入，反复打
孔、扫孔，对地层扰动很大，往往是以后事故的主要原因
。特别对一些含水地层，如果不采取特殊措施避免在管棚 施工过程中产生非可控的水土流失，一般都会产生或大或 小的事故。
（7）长治新纺煤业斜井，11年，170米，新纺煤业
LOGO
导向跟管钻进法管棚打设参数
管棚长度 管棚管中心距 常用直径 钢管壁厚 内接管壁厚 管棚中心距开挖线 孔位偏差 外插角 导向精度 注浆方式 注浆花管 管棚工作室 导向墙
20-80m，特殊情况 100m－200m 250-400mm φ108mm、φ133mm、φ159mm 6-10mm 10－12mm 丝扣连接 200-350mm ±2cm 0.5%-1.5% 0.5% 管内注浆 孔口返浆 封孔压浆 不需要 一般外扩50cm，可无管棚工作室 无需专门导向墙
LOGO
2、大管棚作用机制
大管棚的作用机制主要是起到简支梁的效果：管棚的
一端深入隧道前方地层中，另一端在已有支护的上方。这
样通过管棚可以将局部的应力特别是正开挖的拱部应力均 匀分布到前后，避免局部的应力集中而失稳。
LOGO
3、大管棚应用中存在的问题
打设方法存在问题
管棚施作精度低
施工距离较短 缺少专用机械，工效低 缺乏相关规范
