氟塑料性能比较表_pdf
四氟材质的性能
四氟类材料性能大全氟塑料是部分或全部氢被氟取代的链烷烃聚合物，它们有聚四氟乙烯（PTFE）、全氟（乙烯丙烯）（FEP）共聚物、聚全氟烷氧基（PFA）树脂、聚三氟氯乙烯（PCTFF）、乙烯一三氟氯乙烯共聚物（ECTFE）、乙烯一四氟乙烯（ETFE）共聚物、聚偏氟乙烯（PVDF）和聚氯乙烯（PVF）。
聚四氯乙烯PTFE是由四氟乙烯自由基聚合而制得的一种全氟聚合物，它具有一C马一CFZ一重复单元线性分子结构，是结晶性聚合物，熔点大约为631T，密度为2．13—2．19g／cC（克／厘米’）。
PTFE具有优异的耐化学品性，其介电常数为2．1，损耗因数低，在很宽的温度和频率范围内是稳定的。
它从低温到550V的机械性能都很好。
PTPE抗冲强度高，但拉伸强度、耐磨性、抗蠕变性比其它工程塑料差。
有时加入玻璃纤维、青铜、碳和石墨来改善其特殊的机械性能。
它的摩擦系数几乎比任何其它材料都低，具有很高的氧指数。
PTFE可制成粒料、凝结的细粉（0．2微米）和水分散液。
粒状树脂用于压塑和柱塞挤塑；细粉可以糊状挤塑成薄壁材料；分散液可用作涂料和浸渍多孔材料。
在美国市场经销的纯的PTEE产品有Auimont USA公司的AI－goflo牌、DU POut公司的Teflon牌、ICI AInericas Inc的FI牌、HOechstCelanese 公司的HOSaflon牌。
PTFE具有非常高的熔体粘度，这妨碍了惯用的熔融挤塑或模塑技术的采用。
粒状PTFE的模塑和挤塑方法与粉状金属和陶瓷用的方法相似——先压缩再高温烧结；细粉需与加工辅料混合（如石脑油）形成糊状，然后在高压下挤成薄壁材料，再加热除掉挥发性的加工助剂，最后烧结。
全氟《乙烯丙烯）共聚物FEP是四氟乙烯和六氟丙烯共聚而成的。
FEP结晶熔化点为580F，密度为2.15g／CC（克／立方厘米），它是一种软性塑料，其拉伸强度、耐磨性、抗蠕变性低于许多工程塑料。
它是化学惰性的，在很宽的温度和频率范围内具有较低的介电常数（2.1）。
PVDF、FEP、PTFE对比

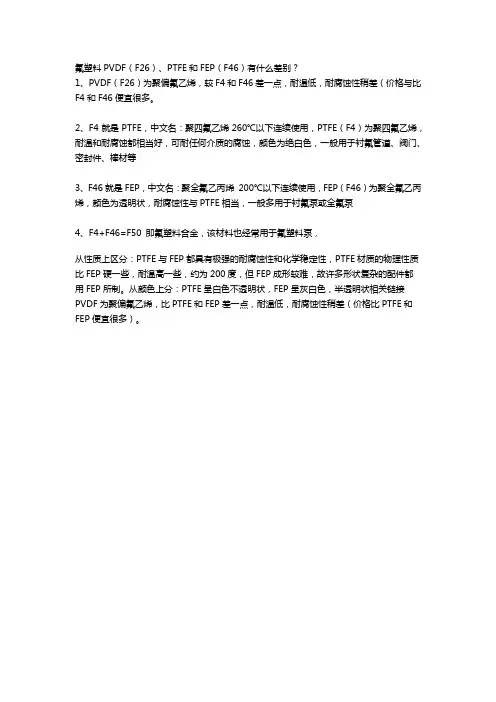

氟塑料PVDF（F26）、PTFE和FEP（F46）有什么差别？
1、PVDF（F26）为聚偏氟乙烯，较F4和F46差一点，耐温低，耐腐蚀性稍差（价格与比F4和F46便宜很多。
2、F4就是PTFE，中文名：聚四氟乙烯260℃以下连续使用，PTFE（F4）为聚四氟乙烯，耐温和耐腐蚀都相当好，可耐任何介质的腐蚀，颜色为绝白色，一般用于衬氟管道、阀门、密封件、棒材等
3、F46就是FEP，中文名：聚全氟乙丙烯200℃以下连续使用，FEP（F46）为聚全氟乙丙烯，颜色为透明状，耐腐蚀性与PTFE相当，一般多用于衬氟泵或全氟泵
4、F4+F46=F50 即氟塑料合金，该材料也经常用于氟塑料泵，
从性质上区分：PTFE与FEP都具有极强的耐腐蚀性和化学稳定性，PTFE材质的物理性质比FEP硬一些，耐温高一些，约为200度，但FEP成形较难，故许多形状复杂的配件都用FEP所制。
从颜色上分：PTFE呈白色不透明状，FEP呈灰白色，半透明状相关链接PVDF 为聚偏氟乙烯，比PTFE和FEP差一点，耐温低，耐腐蚀性稍差（价格比PTFE和FEP便宜很多）。
常见塑料及氟塑料性能汇总
氟塑料性能汇总其他塑料1、环氧丙烷(PO)环氧丙烷(PO)是丙烯的重要衍生物之一。
目前，全球环氧丙烷（PO）的消费主要以生产聚醚多元醇为主，约占总消费量的60%，其次是丙二醇，约占20%，再次是丙二醇醚，约占3%，二丙二醇，约占2%，其他还有阻燃剂、合成润滑剂、油田钻井化学品、丁二醇、碳酸丙二醇酯、烯丙醇、异丙醇胺、改性淀粉和纺织品表面活性剂等，广泛应用于化工、轻工、医药、食品、纺织等行业。
从世界环氧丙烷市场贸易流向来看中国成为世界环氧丙烷的目标市场，中国环氧丙烷市场供求起伏是世界环氧丙烷供应及价格波动升降的寒暑表，支配着世界环氧丙烷市场。
中国目前已拥有环氧丙烷生产企业近30家，产能也达到了约30万吨/年。
总体生产装置规模普遍偏小，供需矛盾日益突出。
近年来，中国的环氧丙烷消费增幅很大，年增长率在12％以上，占亚洲总需求的三分之一。
2、聚乙烯(PE)聚乙烯是最结构简单的高分子，也是应用最广泛的高分子材料。
它是由重复的–CH2–单元连接而成的。
聚乙烯是通过乙烯（ CH2=CH2 ）的加成聚合而成的。
聚乙烯无臭，无毒，手感似蜡，具有优良的耐低温性能(最低使用温度可达-70～-100℃)，化学稳定性好，能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸)，常温下不溶于一般溶剂，吸水性小，电绝缘性能优良；但聚乙烯对于环境应力(化学与机械作用)是很敏感的，耐热老化性差。
3、聚丙烯（PP）是一种半结晶的热塑性塑料。
具有较高的耐冲击性，机械性质强韧，抗多种有机溶剂和酸碱腐蚀。
在工业界有广泛的应用，是平常常见的高分子材料之一。
1、是一种胶袋名称2、OPP，PE，PET，等等都是塑料制品类的产品触感方面．OPP会显得比较脆．而PP柔软性应该会比较好．还有在软包装行业里，也经常把BOPP(双向拉伸聚丙烯）简称作OPP。
4、聚碳酸酯（PC）PC塑料中文名称叫聚碳酸酯它是一种新型的热塑性塑料，透明的度达90%，被誉为是透明金属。
聚四氟乙烯材料力学性能参数表(参考模板)
1．聚四氟乙烯聚四氟乙烯是用于密封的氟塑料之一。
聚四氟乙烯以碳原子为骨架，氟原子对称而均匀地分布在它的周围，构成严密的屏障，使它具有非常宝贵的综合物理机械性能(表14—9)。
聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性，即使温度较高，也不会发生作用，其耐腐蚀性能甚至超过玻璃、陶瓷、不锈钢以至金、铂，所以，素有“塑料王”之称。
除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外，对酮类、醇类等有机溶剂均有耐蚀性。
只有熔融态的碱金属及元素氟等在高温下才能对它起作用。
聚四氟乙烯的介电性能优异，绝缘强度及抗电弧性能也很突出，介质损耗角正切值很低，但抗电晕性能不好。
聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好，在户外暴露3年，抗拉强度几乎保持不变，仅伸长率有所下降。
聚四氟乙烯薄膜与涂层由于有细孔，故能透过水和气体。
表14-9聚四氟乙烯性能聚四氟乙烯在200℃以上，开始极微量的裂解，即使升温到结晶体熔点327℃，仍裂解很少，每小时失重为万分之二。
但加热至400℃以上热裂解速度逐渐加快，产生有毒气体，因此，聚四氟乙烯烧结温度一般控制在375～380℃。
聚四氟乙烯分子间的范德华引力小，容易产生键间滑动，故聚四氟乙烯具有很低的摩擦系数及不粘性，摩擦系数在已知固体材料中是最低的。
聚四氟乙烯的导热系数小，该性能对其成型工艺及应用影响较大。
其不但导热性差，且线膨胀系数较大，加入填充剂可适当降低线膨胀系数。
在负荷下会发生蠕变现象，亦称作“冷流”，加入填充剂可减轻蠕变程度。
聚四氟乙烯可以添加不同的填充剂，选择的填充剂应基本满足下述要求：能耐380℃高温即四氟制品的烧结温度；与接触的介质不发生反应；与四氟树脂有良好的混入性；能改善四氟制品的耐磨性、冷流性、导热性及线膨胀系数等。
常用的填充剂有无碱无蜡玻璃纤维、石墨、碳纤维、MoS2、A123、CaF2、焦炭粉及各种金属粉。
如填充玻璃纤维或石墨，可提高四氟制品的耐磨、耐冷流性，填充MoS2可提高其润滑性，填充青铜、钼、镍、铝、银、钨、铁等，可改善导热性，填充聚酰亚胺或聚苯酯，可提高耐磨性，填充聚苯硫醚后能提高抗蠕变能力，保证尺寸稳定等。
氟塑料耐腐蚀性能表
氟塑料(F46)耐腐蚀性能表
氟塑料（聚四氟乙烯-F4，聚全氟乙丙烯-F46）俗称“塑料王”，是由美国DUPONT CO.,LTD于是1938年首先研制问世，1949年进行工业化生产，从工业应用角度已有50年历史。
氟塑料衬里耐腐泵阀是将聚全氟乙丙烯树脂[F46]或型材经加工采用模压或镶嵌方法置于钢质或铁质的泵阀承压件的内壁或管件的内外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类泵、阀、管道等产品。
在抗腐蚀材料中，氟塑料具有无可比拟的优异性能，除了熔融碱金属、元素氟及芳香烃类有腐蚀现象外，在其余各种浓度的盐酸、硫酸、硝酸、王水、有机酸、强氧化剂、浓、稀酸交替，酸、碱交替和各种有机溶剂中均呈惰性反应。
将其内衬于泵、阀内壁，既克服了氟塑料材料强度低的缺点，又解决了泵、阀主体材料抗腐蚀性能差、成本高的不足。
另外，氟塑料除了具有优异的化学稳定性外，其防污、防粘性好、动静摩擦系数值极小且相近，减摩润滑性能良好，将其做为阀门启、闭件的密封副，可降低密封面间磨擦力，减小阀门操作扭矩，提高产品使用寿命，其使用范围还可扩展到食品、医药工业。
其内衬材料除PTFE（F4）、FEP（F46）、PVDF（F2）
注：浓度未标注的则为任意浓度。
常见塑料的性能参数与对比
塑料名称 代号 性能 用途 使用温度 流动 摩擦 屈服强 拉伸强 弯曲 压缩 断裂伸长 冲击 缺口冲 ℃ 性 系数 度 度 强度 强度 率 强度 击强度 洛氏 硬度 线膨 收缩 吸水率 胀系 率 数
丙稀腈、丁二稀、苯乙烯
ABS
综合性能较好，硬度高，耐冲 击。绝缘性、化学稳定性良 好，表面可电镀、喷涂。无毒 。但耐热、耐候性差。它与 372有机玻璃的熔接性良好， 制成双色塑件。
较 差 较 好
32 22～ 30 27
55 11
12 10
190 ＞500
37 40～70
R110 R70 2～ 5.0
＜ 0.01 ＜ 0.01
5.8 13
高压聚乙烯
HIPE
高抗冲聚苯乙烯(不脆胶) 硬质聚氯乙烯 液晶聚合物 低密度聚乙烯
HIPS HPVC LCP LDPE 1.为白色颗粒。综合性能良 好，可在120度蒸汽中使用， 电绝缘性好，吸水小，但有应 力开裂倾向。改性聚苯醚可消 除应力开裂。 2.有突出的电绝缘性和耐水性 优异，尺寸稳定性好。其介电 性能居塑料的首位。 3.有较高的耐热性，热变形温 度可达190度。 4.阻燃性良好，具有自息性。 质轻，无毒，可用于食品和药 物行业。耐光性差，长时间在 阳光下使用会变色。 坚韧、耐磨、自润滑、熔点高 、耐油、耐水、抗酶菌，表面 可电镀、喷涂。无毒。但吸水 率大，无机浓硫酸和浓盐酸会 使其溶解。 1.适于制作耐热件 、绝缘件、减磨耐 磨件、传动件、医 疗及电子零件。 2.可作较高温度下 使用的齿轮、风叶 、阀等零件，代替 不锈钢。 3.作螺丝、紧固件 及连接件。 4.电机、转子、机 壳、变压器等电器 零件。 用于螺栓、螺母、 接线柱、家电外壳 、医疗输液包装瓶 、体育网拍。要求 自润滑的零件。 -60～ 100 较 好 较 差
氟塑料
氟塑料分子结构中含有氟原子的塑料总称氟塑料。
其由含氟单体，如四氟乙烯、六氟丙烯、三氟氯乙烯、偏氟乙烯、氟乙烯等，通过均聚或共聚反应制得。
由于氟塑料分子结构中含有氟原子，所以，具有许多优异的性能，如：优良的电绝缘性、高的耐热性、突出的耐油性、耐溶剂性和耐磨性、良好的耐湿性和耐低温性能。
氟塑料在国防、机电、冶金、石油化工等广泛应用，电线电缆生产中常用的氟塑料有：聚四氟乙烯（TFE或PTFE，简称F4）、聚全氟乙丙烯（FEP，简称F46）、四氟乙烯-乙烯共聚物（PETFE，简称F40）等。
下表列出常用的三种氟塑料的性能比较。
1．F4F4是一种工程塑料。
按聚合方法不同，分为悬浮F4和分散F4两种。
悬浮F4树脂为白色粉末。
这种树脂用于模压、压延加工成型，不直接用于电缆生产。
用作电缆绝缘时，应将悬浮F4树脂模压，烧结成圆柱形坯料，再在车床上车削成F4薄膜（称熟料带），供电缆绕包绝缘用。
分散F4树脂为粉末和浓缩分散液两种。
其在电缆生产中的应用：①粉末分散F4树脂，在加入一定量（交联）助剂及填料（如石英粉）经混合后，专供推压成型，适用于电缆推压加工；另外，也可以将粉末分散F4树脂推压成型，然后滚压成薄膜（称生料带）供电缆绕包绝缘和护套用。
②浓缩分散F4液，供制聚四氟乙烯绝缘电磁线及电缆的玻璃纤维编织层的涂层。
1.1 F4的特点F4是分子结构完全对称的无枝化线性聚合物。
氟原子体积很大，且负电性相互排斥，整个大分子链呈螺旋状，主链上的氟原子对称，所以电性中和，整个大分子不带极性。
另外，C-F键是高分子键中最牢固的键之一，键能高达460kJ/mol,大分子主链C-C链被氟原子包围保护，使C-C链不受活泼分子侵袭。
这种结构特点使F4具有优良的耐热性、耐化学药品性和耐溶剂的稳定性、高电绝缘性、表面不粘性和润滑性等。
并具有极高的熔融粘度。
F4是一种完全结晶的高结晶度聚合物，结晶度高达93~98%。
它的螺旋状结晶的晶格距离变化在19℃、29℃和327℃有转折点，即晶体在这三个温度上下，其比体积会发生突变。
氟塑料性能——精选推荐
PTFE（聚四氟乙烯）性能相对密度 2.14~2.2吸水率（23℃，24h）% <0.01拉伸强度MPa 22~35伸长率% 200~400拉伸弹性模量GPa 400弯曲弹性模量MPa 420压缩弹性模量GPa 500缺口冲击强度J/m 163热变形温度℃ 0.45MPa 1211.82MPa 55线膨胀系数10-5/℃ 10阻燃性（UL94） V-0体积电阻率Ω.cm 1017~1018介电常数 <2.1介质损耗角正切 <2×10-4介电强度KV/mm >17耐电弧性s >300性能特点 1. 物理机械性能，PTFE相对密度较大，几乎不吸水。
坚韧而无回弹性。
具有非常小的磨擦因数，表现为具有优异的润滑性。
PTFE 的静磨擦因数比动磨擦因数更小，且从超低温到熔点，磨擦因数几乎保持不变。
但PTFE硬度低易被其它材料磨损。
如果能在对磨材料表面形成一层PTFE薄膜，可在相当程度上降低PTFE的磨损量。
2. 热性能，PTFE的热稳定性在所在工程塑料中是极为突出的。
在200℃到熔点，其分解速度极慢，分解量也极小，在200℃加热一个月，分解量小于百万分之一，可以忽略不计。
PTFE 在-250℃下仍不发脆。
可在-250~260℃长期使用。
3. 电性能，PTFE是一种高度非极性材料，具有极其优异的介性能，突出地表现在0℃以上时，介电性能不随频率和温度的影响，也不受湿度和腐蚀性气体的影响。
PTFE的体积电阻率和表面电阻率是所有工程塑料中最高的，即使长期浸在水中，也不会明显下降，在100%相对湿度的空气中，表面电阻率也保持不变。
PTFE的结晶度在50%~80%之间时，介电强度几乎与结晶度无关，且具最低的介电常数。
PTFE耐电弧性极好。
4. 耐化学药品性，PTFE具有极为优异的化学稳定性，几乎不受任何化学物质侵蚀，许多强腐蚀性、强氧化性的化学物质，对它几乎都不起作用，因而有塑料王之称。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
75 420-480 200-300
75 315-434 50-300
50-60 140-455 200-450
56 189-217 250-330
弯曲强度 Buckling strength 弯曲模量 Buckling modulus 缺口冲击强度 Notch shock strength
kg/cm
℃
暂缺 Lack
77
℃
74
116
10mcm/cm℃ 暂缺 Lack
-101
87-115 132-149
-62
49
暂缺 Lack
121
70
-268
-73
热膨胀系数 Thermal expanding coefficrent
102 周(Cycle)
21.6
14.4
12.6-25.2
18
14.4-19.8
—
4
1
3
5
4
注射成型比较
—
Inject forming comparing
成型 加工 性能
线缆成型比较 Wire forming comparing 液塑成型比较
— —
Forming charac. temstic
Liqund plasucs forming comparing 浸塑成型比较
—
Soak plasucs forming comparing
2
kgcm
2
kgcm/cm
暂缺 Lack
390
7000
6000
不断裂
不断裂
Not breakage Not breakage
602-665 17500 21.8
不断裂
210
Not beakage
4900-7700 16.3
6300
不断裂 Not breakage
熔点温度 Melting point
℃
氟塑料性能比较表
单位 Unit 性能 Performance
比重 Specific gravity
品名 Article name
简称 Abbreviation
—
PFA — 2.12-2.17
ECTFE F-30 1.68
PVDF PVF-2 1.76-1.78
ቤተ መጻሕፍቲ ባይዱ
PTFE F-4 2.13-2.20
FEP F-46 2.12-2.17
优良 Excellent
sign(—)indcated the materials cannot be applied to here.
品名对照：PFA—可溶性聚四氟氯乙烯 ECTFE—乙烯三氟氯乙烯共聚物 PVDF—聚偏氟乙烯
PTFE—聚四氟乙烯 FEP—聚全氟代乙丙烯
ETFE—乙烯四氟乙烯共聚物
介电常数 Dielectric constant
2
10
周(Cycle)
2.1
2.5
7.2-10.0
2.1
2.1
介质损耗系数 Medium loss coefficrent 耐电弧性 Electric are resisting 水汽渗透性比较 Woisture osmosis comparing
秒(Second) — —
5
1
4
1
—
1
—
1
3
—
4
3
—
3
2
—
—
2
—
3
吹塑成型比较 Blowing forming comparing
—
—
1
—
—
3
耐磨性能比较 Wear resisting feature comparing
—
6
1
2
4
5
机加工性能比较 Machining characteriruc comparing
—
优良
优良
优良
310
241
171
327
275
长期耐热温度 Heat resisting temperature fou long time
℃
260
160-150
129
288
204
热变形温度（18.5kg/cm2）
2
(4.6kg/cm )
Heat deformation temperature 低温脆性 Brittle point
.0002 暂缺 Lack
.0015-.003 0
1.5
5
1
.015-.019 50-60 2
<.0003 >200
4
.0001 >165
4
磨擦系数比较 Friction coefficient comparing
—
2
4
5
1
3
单位体积重量比较 Weight comparing of umt volume
成型收缩率 Forming contract rate
%
4
2-2.5
2-3
3-6
3-6
硬度 Hardness 断裂拉伸强度 Breakage tensile strength 断裂伸长率 Breakage elongation rate
肖氏—D Shore—D
kg/cm
2
%
64 280-315
300
优良
Excellent Excellent
Excellent
Excellent
*在这些比较中，数字 1至 6分别表示性能的优至劣，负的符号（—）表示材料不可作该应用。
*In these comparings,number l to 6 indicates the feature degree from good to bad and the negative
ETFE F-40 1.73-1.75 3-4
75 455 100-400 385
14000 不断裂 Not breakage
270 150-182
71 104 -201 10.8 2.6 .0008 72
3
4 2 2 2 — 4
2 3 优良 Excellent
