屋顶花园设计规范
屋顶花园,设计规范
屋顶花园，设计规范为了规范城市屋顶绿化技术，提高城市屋顶绿化质量和水平，依据cjj48-92公园设计规范、cjj/t91-2002园林基本术语标准、dbj01-93-2021屋面防水施工技术规程、dbj11/t213-2021城市园林绿化养护管理标准。
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
cjj48-92公园设计规范cjj/t91-2002园林基本术语标准dbj01-93-2021屋面防尘施工技术规程dbj11/t213-2021城市园林绿化保洁管理标准3术语和定义下列术语和定义适用于本标准。
3.1屋顶绿化在高于地面以上，周边不与自然土层相连接的各类建筑物、构筑物等的顶部以及天台、阳台上的绿化。
3.2花园式屋顶绿化根据屋顶具体条件，选择小型乔木、低矮灌木和草坪、地被植物进行屋顶绿化植物配置，设置园路、座椅和园林小品等，提供一定的游览和休憩活动空间的复杂绿化。
3.3简单式屋顶绿化利用宽阔灌木或草坪、地被植物展开屋顶绿化，不设置园林小品等设施，通常不容许非修理人员活动的直观绿化。
3.4屋顶荷载通过屋顶的楼盖梁板传递到墙、柱及基础上的荷载（包括活荷载和静荷载）。
3.5活荷载（临时荷载）由积雪和雨水流入，以及建筑物修葺、保护等工作产生的屋面荷载。
3.6静荷载（有效率荷载）由屋面构造层、屋顶绿化构造层和植被层等产生的屋面荷载。
3.7防水层为了避免雨水和灌溉用水等步入屋面而设立的材料层。
通常包含柔性防水层、刚性防水层和涂膜防水层三种类型。
3.8柔性防水层由油毡或pec高分子防水卷材粘贴而成的防水层。
3.9刚性防水层在钢筋混凝土结构层上，用普通硅酸盐水泥砂浆鞭笞5%防尘粉抹面而成的防水层。
3.10涂膜防水层用聚胺脂等油性化工涂料，涂刷成一定厚度的防水膜而成的防水层。

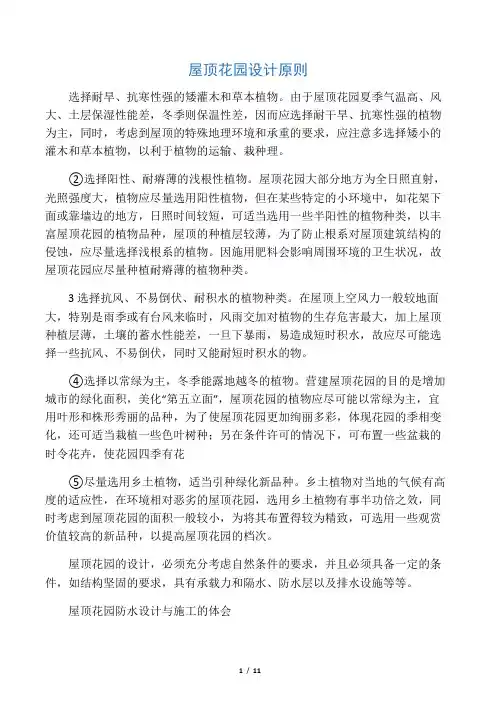

屋顶花园设计原则
屋顶花园设计原则选择耐旱、抗寒性强的矮灌木和草本植物。
由于屋顶花园夏季气温高、风大、土层保湿性能差，冬季则保温性差，因而应选择耐干旱、抗寒性强的植物为主，同时，考虑到屋顶的特殊地理环境和承重的要求，应注意多选择矮小的灌木和草本植物，以利于植物的运输、栽种理。
②选择阳性、耐瘠薄的浅根性植物。
屋顶花园大部分地方为全日照直射，光照强度大，植物应尽量选用阳性植物，但在某些特定的小环境中，如花架下面或靠墙边的地方，日照时间较短，可适当选用一些半阳性的植物种类，以丰富屋顶花园的植物品种，屋顶的种植层较薄，为了防止根系对屋顶建筑结构的侵蚀，应尽量选择浅根系的植物。
因施用肥料会影响周围环境的卫生状况，故屋顶花园应尽量种植耐瘠薄的植物种类。
3选择抗风、不易倒伏、耐积水的植物种类。
在屋顶上空风力一般较地面大，特别是雨季或有台风来临时，风雨交加对植物的生存危害最大，加上屋顶种植层薄，土壤的蓄水性能差，一旦下暴雨，易造成短时积水，故应尽可能选择一些抗风、不易倒伏，同时又能耐短时积水的物。
④选择以常绿为主，冬季能露地越冬的植物。
营建屋顶花园的目的是增加城市的绿化面积，美化“第五立面”，屋顶花园的植物应尽可能以常绿为主，宜用叶形和株形秀丽的品种，为了使屋顶花园更加绚丽多彩，体现花园的季相变化，还可适当栽植一些色叶树种；另在条件许可的情况下，可布置一些盆栽的时令花卉，使花园四季有花⑤尽量选用乡土植物，适当引种绿化新品种。
乡土植物对当地的气候有高度的适应性，在环境相对恶劣的屋顶花园，选用乡土植物有事半功倍之效，同时考虑到屋顶花园的面积一般较小，为将其布置得较为精致，可选用一些观赏价值较高的新品种，以提高屋顶花园的档次。
屋顶花园的设计，必须充分考虑自然条件的要求，并且必须具备一定的条件，如结构坚固的要求，具有承载力和隔水、防水层以及排水设施等等。
屋顶花园防水设计与施工的体会（1）建筑防水观念应该转变。
首先要提高防水技术重要性的认识。
屋顶花园设计实用标准要求规范
屋顶花园设计标准规范屋顶绿化可以增进人们身心健康及生活乐趣,是追求优雅,精致的生活品质的象征!屋顶花园的存在是对城市人们疲惫心灵的抚慰！适用、经济、美观是园林设计必须遵循的原则，建屋顶花园也不例外。
安全原则：荷载承重安全、防水、抗风、活动者的防护安全。
美观性原则：统一与变化、对比和相似、均衡、比例与尺度、韵律与节奏。
功能性原则：改善城市生态环境的功能、满足游人的使用功能。
为了规范城市屋顶绿化技术，提高城市屋顶绿化质量和水平，依据CJJ 48-92 公园设计规范、CJJ/ T91-2002 园林基本术语标准、DBJ 01-93-2004 屋面防水施工技术规程、DBJ 11/T213-2003 城市园林绿化养护管理标准。
本标准起草单位：北京市园林科学研究所。
本标准主要起草人：韩丽莉。
屋顶绿化规范1范围本标准规定了屋顶绿化基本要求、类型、种植设计与植物选择和屋顶绿化技术。
本标准适用于北京地区建筑物、构筑物平顶的屋顶绿化设计、施工和养护管理工作。
本标准为推荐性标准。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
CJJ 48-92 公园设计规范、CJJ/ T91-2002 园林基本术语标准、DBJ 01-93-2004 屋面防水施工技术规程、DBJ 11/T213-2003 城市园林绿化养护管理标准3 术语和定义下列术语和定义适用于本标准。
3.1 屋顶绿化在高出地面以上，周边不与自然土层相连接的各类建筑物、构筑物等的顶部以及天台、露台上的绿化。
3.2 花园式屋顶绿化根据屋顶具体条件，选择小型乔木、低矮灌木和草坪、地被植物进行屋顶绿化植物配置，设置园路、座椅和园林小品等，提供一定的游览和休憩活动空间的复杂绿化。

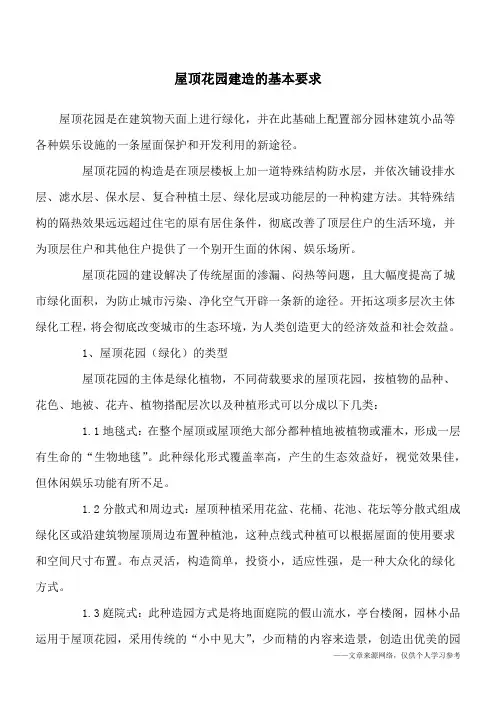

屋顶花园建造的基本要求
屋顶花园建造的基本要求屋顶花园是在建筑物天面上进行绿化，并在此基础上配置部分园林建筑小品等各种娱乐设施的一条屋面保护和开发利用的新途径。
屋顶花园的构造是在顶层楼板上加一道特殊结构防水层，并依次铺设排水绿化区或沿建筑物屋顶周边布置种植池，这种点线式种植可以根据屋面的使用要求和空间尺寸布置。
布点灵活，构造简单，投资小，适应性强，是一种大众化的绿化方式。
1.3庭院式：此种造园方式是将地面庭院的假山流水，亭台楼阁，园林小品运用于屋顶花园，采用传统的“小中见大”，少而精的内容来造景，创造出优美的园林环境，为广大住户（特别是顶层住户）提供了一个良好的休闲活动场所。
2、屋顶花园建造基本要求2.1种植层：种植区是屋顶花园的重要组成部分，它关系到花园植物的生长，又受到屋顶承重、排水、防水的限制，根据实践经验表明，可按以下三方面处理：（1）采用人工种植土代替天然土；采用人工种植土不仅可以大大减轻屋顶小水体工程，还须局部再加一道防水，并进行独立的闭水试验。
（2）屋顶花园的排水系统：屋顶花园建造时必须找坡，以利表面水排放。
部分渗透水经种植土渗透至排水层后排至屋面下水孔，下水口须安置集水井，以便过滤及清理植物残渣。
2.3屋顶花园的荷载：屋顶花园的荷载主要是栽培基质、排水层、防水保护层、绿化层及其他功能设施的重量。
2.4屋顶花园植物选配原则①植物生长强壮并具有抵抗极端气温的能力。
②浅根性且耐瘠薄的植物。
③能忍受干燥、潮湿积水的品种。
（2）可上人屋顶的屋面有铺装地面。
在采用柔性卷材防水屋面的防水层上，一般均用沙垫层或低标号沙浆卧砌面砖来保护防水层，并为屋顶的使用提供平整的场地。
不允许上人的屋面则仅在防水油毡上铺一层绿豆砂。
如果经常有人留在此层砂砾上活动，便会破坏其下面的防水层。
（3）可上人屋顶在屋顶外檐边设置的防护栏杆或建女儿墙。
除上述各点外观判断外，最重要的还必须查阅原建筑物的建筑和结构的设计蓝图和有关结构计算书，才能最后判定该建筑物的屋顶是否按可上人屋顶进行设计。
屋顶花园的建造
屋顶花园的建造（一）屋顶花园的设计原则屋顶花园的设计和建造应因地制宜、因“顶”制宜，要按照“实用、精美、安全”的设计原则，指导屋顶花园的设计。
1.“实用”是屋顶花园的造园目的建造屋顶花园的目的，是改善城市的生态环境，为人们提供良好的生活和休息场所。
衡量一座屋顶花园的好坏，除满足不同的使用要求外，绿化覆盖率必须保证在50%——70%以上。
只有保证了一定数量的精品种植物，才能发挥绿化的生态效益、环境效益和经济效益。
在某种意义上讲，屋顶花园上的种植物的多少，是屋顶花园“适用”的先决条件。
2.“精美”是屋顶花园的特色屋顶花园要为人们提供优美的游息环境，因此，它应比露地花园建造的更精美美观。
屋顶花园的植物配置、植物选配均应是当地的精品，并精心设计植物造景的特色。
由于场地窄小，道路迂回，屋顶上的游人路线、建筑小品的位置和尺度，更应仔细推敲，既要与主体建筑物及周围大环境保持协调一致，又要有独特的园林风格。
因此，在屋顶花园上“美观”，应放在屋顶花园设计与建造的突出位置上，不仅在设计时，而且在施工管理和材料上均应处处精心。
3.“安全”是屋顶花园的保证屋顶花园是否建造的先决条件是：建筑物是否安全的承受屋顶花园所加的荷重。
这里所指的“安全”包括结构承重和屋顶防水构造的安全使用，以及屋顶四周的防护栏杆的安全等。
（二）屋顶花园的分类1.按使用要求区分公共游息性屋顶花园赢利性屋顶花园家庭式屋顶花园绿化、科研生产为目的的屋顶花园2.按绿化形式区分成片状种植区（地毯式、自由式、苗圃式）分散和周边式屋顶花园庭院式屋顶花园3.按屋顶花园的位置区分单层、多层建筑屋顶花园高层建筑屋顶花园空间开敞程度（开敞式、半开敞式、封闭式）屋顶花园4.室内屋顶花园（三）屋顶花园的构造和要求屋顶花园一般种植层的构造、剖面分层是：植物层、种植土层、过滤层、排水层、防水层、保温隔热层和结构承重层等，见图9-3。
图9-3屋顶花园构造剖面1.草坪花卉2.人工种植土3.过滤层4.排水层5.防水层6.找平层7.保温隔热层8.找平层9.结构楼板10.抹灰层1.种植土为减轻屋顶的附加荷重，种植土常选用经过人工配置的、即含有植物生长必须的各类元素，又含有比露地耕土容重小的种植土。

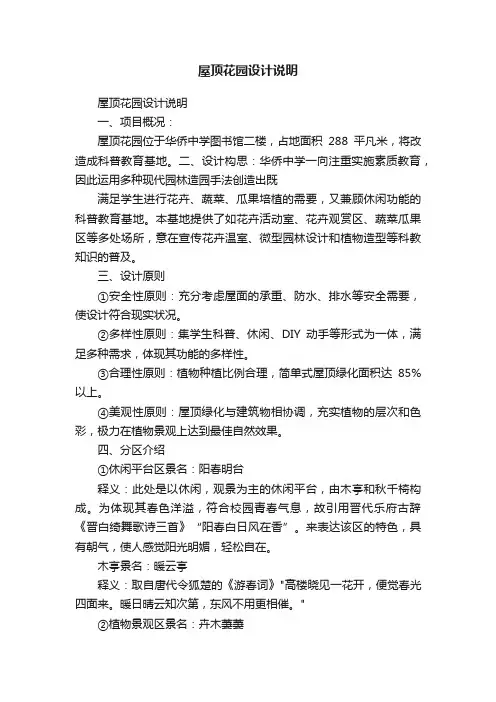

屋顶花园设计说明
屋顶花园设计说明屋顶花园设计说明一、项目概况：屋顶花园位于华侨中学图书馆二楼，占地面积288平凡米，将改造成科普教育基地。
二、设计构思：华侨中学一向注重实施素质教育，因此运用多种现代园林造园手法创造出既满足学生进行花卉、蔬菜、瓜果培植的需要，又兼顾休闲功能的科普教育基地。
本基地提供了如花卉活动室、花卉观赏区、蔬菜瓜果区等多处场所，意在宣传花卉温室、微型园林设计和植物造型等科教知识的普及。
三、设计原则①安全性原则：充分考虑屋面的承重、防水、排水等安全需要，使设计符合现实状况。
②多样性原则：集学生科普、休闲、DIY动手等形式为一体，满足多种需求，体现其功能的多样性。
③合理性原则：植物种植比例合理，简单式屋顶绿化面积达85%以上。
④美观性原则：屋顶绿化与建筑物相协调，充实植物的层次和色彩，极力在植物景观上达到最佳自然效果。
四、分区介绍①休闲平台区景名：阳春明台释义：此处是以休闲，观景为主的休闲平台，由木亭和秋千椅构成。
为体现其春色洋溢，符合校园青春气息，故引用晋代乐府古辞《晋白绮舞歌诗三首》“阳春白日风在香”。
来表达该区的特色，具有朝气，使人感觉阳光明媚，轻松自在。
木亭景名：暖云亭释义：取自唐代令狐楚的《游春词》"高楼晓见一花开，便觉春光四面来。
暖日晴云知次第，东风不用更相催。
"②植物景观区景名：卉木萋萋释义：此区展示的是植物造景艺术方面的赏析，体现了以植物为主所营造的景观特色，故引用《诗经·小雅·出车》“春日迟迟，卉木萋萋。
”里诗句，其意在表达该处草木繁茂，香远益清的景观效果。
③蔬菜栽培区景名：夕露归园释义：引用诗人陶渊明《归园田居》“道狭草木长，夕露沾我衣。
”此区以种植各种蔬菜为主，用于观赏和学生蔬菜栽培。
以夕露圃为名，意在宣扬诗人对田园生活的热爱以及享受田园劳作之乐，教育学生要辛勤劳动，重视实践能力的培养和自然情感的熏陶。
④水培试验区景名：清水流香释义：此区的主要功能是观赏瓜果和高低错落的盆景展示，运用水培方法来展示丰富的景观特点。
屋顶花园的设计与建造
屋顶花园的设计与建造随着城市化的加剧和环境污染的加重，人们对于自然环境的追求越来越强烈。
屋顶花园作为一种新型的城市绿化方式，不仅可以改善城市生态环境，也可以为居民提供一个放松身心、享受自然的空间。
然而，在设计和建造屋顶花园时，需要遵循一些原则和技巧，本文将就此展开探讨。
一、屋顶花园的设计原则屋顶花园的设计应该遵循以下几个原则：1.合理利用空间。
屋顶面积有限，要合理利用每一寸空间。
在花园中设置绿化、休闲、娱乐、运动等多种功能区域，使其功能多样化、空间利用率提高。
2.考虑结构承载力。
屋顶花园不同于一般的花园，还要考虑结构的承载力问题。
在设计时应该根据建筑物的结构和荷载，选择适合的绿化方式和植物，确保楼面的安全稳定。
3.注重观赏性。
屋顶花园不仅仅是一个绿化空间，还是人们眼中的一道风景线。
因此，设计上要注重规划花园的布局和形状，使之可以得到优美的视觉效果。
二、屋顶花园的建造步骤屋顶花园的建造需要一定的步骤和技巧，一般包括以下几个环节：1.测量。
首先需要测量屋顶的面积和高度，以确定需要建造的花园大小和高度。
2.检查结构。
检查建筑物的结构和荷载能力，确定是否支持屋面绿化的建造。
3.设计。
依据测量和检查的结果，设计屋面绿化的布局和形式。
4.选择绿植。
根据屋顶花园的面积、高度、阳光、风向等具体情况，选择适宜的绿植进行种植。
5.铺设防水层和排水系统。
为了防止雨水渗透到楼面下层，需要在屋面绿化前，先铺设好防水层和排水系统。
6.种植绿植。
在屋面上种植花草、灌木等绿植。
根据植物品种和数量，对土壤和养料等进行调配。
7.维护管理。
屋面绿化建造完成后，要定期进行维护，包括浇水、施肥、修剪等。
三、屋顶花园建造常见问题及解决方法在屋顶花园的建造过程中，可能会遇到一些常见的问题：1.漏水。
如果屋面防水措施不到位，或者排水系统设计不当，就有可能会出现漏水现象。
解决方法是加强防水措施，完善排水系统。
2.承重问题。
如果屋面荷载能力不足，或者建造的花园重量过大，就有可能会影响建筑物的稳定性。
屋顶花园设计要求
设计要求屋顶花园的设计，应综合满足使用功能、绿化效益、园林艺术和经济安全等方面的要求。
屋顶造园上可按照“实用、精美、安全”的设计原则，因地制宜，巧妙利用主体建筑的屋顶、平台、阳台、窗台、女儿墙和墙面等开辟绿化场地:充分运用植物、微地形、水体和园林小品等造园要素，组织屋顶花园的空间;采用借景、组景、点景、障景等造园技法，创造出不同使用功能和性质的屋顶花园环境。
实用性“实用性”可以说是建造屋顶花园的目的。
它改善城市的生态环境，为人们提供良好的生活和体息场所。
衡量一座屋顶花园的好坏，除满足不同的使用要求外参照上一章屋顶花园分类，发挥绿化环境的作用是屋顶花园的基本实用功能。
绿化覆盖指标必须满足相关的要求，只有保证了一定数量的种植物，才能发挥绿化的生态效益、环境效益，才能是真正意义上的花园。
精美性由于屋顶花园的特殊性一一空中造园，因此，它要为人们提供优美的体息环境，应比露地花园建造得更精美、更美观。
屋顶花园的景物配置，植物选配均应是精品，并精心设计造景特色。
由于场地窄小，屋顶上的游人路线，园林小品的位置和尺寸，更应仔细的推敲，既要与主体建筑物及周围大环境保持协调一致，又要有独特的风格。
因此，在屋顶花园设计上，“精和美”应放在设计与建造的突出重要位置。
安全性“安全”是屋顶花园的保证。
屋顶花园能否建造的先决条件是:建筑物是否能安全地承受屋顶花园所附加的荷载。
这里所指的“安全”包括结构承重和屋顶防水构造的安全使用，以及屋顶四周的防护栏杆的安全等。
结构安全结构安全是屋顶花园建造的先决条件，如果屋顶花园所附加的荷载，超过建筑物的结构构件的承受能力，那么建筑物将有倒塌的危险，这样何谈屋顶花园建设。
因此，屋顶花园设计应首先满足建筑结构的要求必要时配合建筑结构工程师进行设计。
防水安全建设屋顶花园虽然有保护屋顶防水层的作用，但是，屋顶花园的造园过程是在已完成的屋顶防水层上进行的，在极为薄弱的屋顶防水层上进行绿化和园林小品作业，极易造成破坏，使屋顶漏水，影响建筑的使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋顶花园设计规范(摘要)
一、屋顶绿化的基本类型
(1)花园式屋顶绿化
(2)组合式屋顶绿化
(3)草坪式屋顶绿化
二、屋顶绿化建筑物要求
(1)顶板荷载：
屋顶绿化设计须充分考虑绿化的荷载。
花园式和组合式屋顶绿化屋顶设计，其屋面荷载应≧4.50KN/m2（营业性屋顶花园≧6.0KN/m2）；草坪式屋顶绿化屋顶设计，其屋面荷载应≧2.5KN/m2。
屋顶绿化设计时应由屋面荷载验算资质的相关单位进行复验，并出具证明。
(2)屋顶坡度：
平屋顶及屋面坡度小于15
度的坡屋顶，宜做屋顶绿化。
平屋顶适用于花园式、组合式或草坪式屋顶绿化，坡屋顶适用于草坪式屋顶绿化。
(3)建筑高度：
6层以下、18m 高度以下的建筑物屋顶。
(4)防水：
屋顶绿化屋顶必须达到《屋面工程技术规范》GB50345-2004建筑二级防水标准、重要建筑须达到一级防水标准。
(5)排水：
屋顶绿化屋顶应设计合理的排水系统，保证暴雨后1小时内排水，在排水口应有过滤结构。
三、屋顶绿化设计
屋顶绿化构造层自建筑屋顶上依次为：
耐根穿刺防水层、排（蓄）水层、隔离过滤层、基质层、种植层。
(1)耐根穿刺防水层：
耐根穿刺防水层的合理使用年限不得少于15年。
可选用刚性防水、柔性防水或涂膜防水三种不同材料方法，应二道或二道以上防水层设防，最上道防水层必须采用耐穿刺防水材料。
防水层的材料应相容。
材料应符合《屋面工程技术规范》GB50345-2004。
(2)排（蓄）水层：
排（蓄）水层应根据屋顶排水沟情况设计，材料可选用凸台式、模块式、组合式等多种形式的排（蓄）水板、或直径大于0.4-1.6cm的陶粒，厚度宜5cm。
(3)隔离过滤层：
隔离过滤层一般采用既能透水又能过滤的聚酯纤维无纺布等材料，在基质层下排（蓄）水层之上，搭接缝的有效宽度应达到10-20cm，并向建筑侧墙面延伸至基质表层下方5cm 处。
(4)基质层：
（
1）屋顶绿化设计为保证树木基质厚度可适当进行土方造形，土方堆高处需在承重梁及柱顶位置。
（2）基质应选用专用基质。
基质主要包括改良土和超轻量基质两种类型。
改良土由田园土、排水材料、轻质骨料和肥料混合而成；超轻量基质由表面覆盖层、栽植育成层和排水保水层三部分组成。
（3）屋顶绿化基质应符合厚度要求。
不同绿化植物基质厚度参考值见表5。
(4)种植层：
乔木种植处需在承重梁及柱顶位置。
乔木种植位置距离女儿墙应大于2.5m。
（1）遵循植物造景多样性原则，以低矮灌木、草坪、地被植物和攀缘植物等为主，适量种植小乔木，严格控制大乔木。
（2）遵循适生性原则，选择本地常用种和引种成功的植物。
（3）应选择须根发达的植物，不宜选用根系穿刺性强的植物。
（4）选择易移植、耐修剪、耐粗放管理、生长缓慢的植物。
（5）宜选择抗风、耐干旱、耐高温的植物。
四、园林小品及公用设施设计
（
1
）园林小品及公用设施应遵循公园设计规范。
（2）园林小品及公用设施应设置在建筑墙体、承重梁位置，高度不得大于3米。
园林小品及设施应选择质轻、环保、安全、牢固材料。
（3）为防止高空物体坠落和保证游人安全，应在屋顶四周设置防护围栏，高度应130cm 以上。
（4）花园式屋顶绿化照明设计应选用具有诱灭虫功能的灯具。
（5）园林小品建筑的基础不得破坏屋顶防水层。
（6）排灌系统设计
6.1屋顶绿化排水系统必须与原屋顶排水系统匹配，不得改变原屋顶排水系统（天沟）。
6.2种植池、花台等必须根据实际情况设置排水孔，应根据排水口设置排水观察井。
6.3屋顶绿化灌溉设计应优先设计自动喷灌、滴灌装置，预留人工浇灌接口。
6.4屋顶绿化应设置独立出入口和安全通道，必要时应设置专门的疏散楼梯。
