变压器的计算与选择
变压器容量选择计算方法
变压器容量选择计算方法
变压器容量选择计算方法
变压器容量的选择计算涉及到较为复杂的理论知识，本文将介绍常用的三种变压器容量选择计算方法：最小值法、最大值法和最优值法。
一、最小值法
最小值法是变压器容量选择计算中最常用的方法，它的原则是其容量应该足以满足回路所需的最小要求。
计算公式如下：
变压器容量最小值 = 额定负荷/额定变压器容量的比值
其中，额定变压器容量的比值由变压器本身的数据表决定。
二、最大值法
最大值法是指变压器容量在计算时，应该考虑好额定负荷以及它在设备工作时可能出现的瞬时负荷，使其容量值能够把瞬时负荷也考虑进去。
其计算公式如下：
变压器容量最大值 = 额定负荷+瞬时负荷/额定变压器容量的比值
其中，额定变压器容量的比值由变压器本身的数据表决定。
三、最优值法
最优值法是变压器容量选择计算方法中用得比较多的一种，它是将最小值法和最大值法的优点综合起来，符合安全性能又不影响
变压器的最优容量值，计算公式如下：
变压器容量最优值 = 额定负荷+（瞬时负荷-额定负荷）/额定变压器容量的比值
其中，额定变压器容量的比值由变压器本身的数据表决定。
四、总结
本文介绍了三种变压器容量选择计算方法：最小值法、最大值法和最优值法，其原理不同，计算公式也不同。
根据实际情况，结合自身对变压器容量选择计算的理解，选择适合自己的计算方法，以获得最优的变压器容量值。
变压器容量的选择与计算
变压器容量的选择与计算Revised by Petrel at 2021变压器容量的选择与计算电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。
所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。
一、台数选择变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。
当符合下列条件之一时，宜装设两台及以上变压器：1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。
当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。
2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。
3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。
当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。
二、容量选择变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。
首先要准确求计算负荷，计算负荷是供电设备计算的基本依据。
确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：有功计算负荷（kw ）c m d e P P K P == 无功计算负荷（kvar ）tan cc Q P ϕ=视在计算负荷（kvA ）cos cc P S ϕ=计算电流（A）c I =式中N U ——用电设备所在电网的额定电压（kv ）;d K ——需要系数；Pe ——设备额定功率； K Σq ——无功功率同期系数； K Σp ——有功功率同期系数； tan φ设备功率因数角的正切值。
例如：某380V 线路上，接有水泵电动机5台，共200kW ，另有通风机5台共55kW ，确定线路上总的计算负荷的步骤为（1）水泵电动机组需要系数d K =0.7~0.8(取d K =0.8)，cos 0.8ϕ=，tan 0.75ϕ=，因此（2）通风机组需要系数d K =0.7~0.8(取d K =0.8)，cos 0.8ϕ=，tan 0.75ϕ=，因此考虑各组用电设备的同时系数，取有功负荷的为0.95P K =∑，无功负荷的为0.97q K =∑，总计算负荷为计算出设备的负荷后，就可选择变压器了。
变压器的计算与选择
变压器型号 BK-200/380 BK-150/380 BK-200/220 BK-200/220
额定一次电压U1N 额定二次电压U2N 容量SN（视在功率）
380 V
36V
200VA380 VFra bibliotek36V
150VA
220 V
36V
200VA
220 V
48V
200VA
为满足控制电路需要，试选择可供使用的单相变压器的电 压和功率，计算其一二次侧的电流，并说明接入电路的方式。
SN U1N I1N U2N I2N
控制变压器选择条件： ⑴ 额定一次电压U1N等于电源的供电电压； ⑵ 额定二次电压U2N等于负载的工作电压； ⑶ 额定视在功率大于或等于负载的视在功率。
下面以机床上常用的控制变压器为例，说明控制变压器的 选择与计算过程。
【学与练-1】
【例1-2-1】某机床控制电路负载如下：一个照明灯的参数为 36V、30W；3个交流接触器的参数均为36V、18W、功率因数 0.6；2个中间继电器的参数均为36V、30W、功率因数0.5。电源 系统为线电压380V的三相四线制供电线路，四台备选变压器参 数如下：
1-2-4. *自耦变压器
1.各种类型的自耦变压器
单相自耦 变压器
三相自耦变压器
单相自耦 调变压器
单相自耦 变压器
下面以单相自耦变压器为例，说明自耦变压器的特点与应 用场合。
2.自耦变压器的特点与应用场合
自耦变压器也叫自耦调压器，主要用于试验场合，它可以 通过转动手柄来获得副边所需要的各种电压。
SN 3U1N I1N 3U 2N I2N
三相电力变压器选择条件： ⑴ 额定一次线电压U1N等于电源的供电线电压； ⑵ 额定二次线电压U2N等于负载的工作线电压； ⑶ 额定视在功率大于或等于负载的视在功率。
变压器容量计算方法如何选择变压器容量
变压器容量计算方法如何选择变压器容量1.负载功率计算：首先需要计算负载的功率需求。
功率通常以千瓦（kW）为单位来表示。
可以通过以下公式计算负载功率：P=V×I×PF，其中P表示功率，V表示电压，I表示电流，PF表示功率因数。
2.负载功率因数：功率因数是衡量电力系统的有效功率的指标。
功率因数的范围从0到1，对于纯阻性负载，功率因数等于1；对于纯电感性负载，功率因数等于0。
大多数实际负载的功率因数介于这两个值之间。
需要确保变压器容量能够满足负载功率以及所需的功率因数。
3.容量裕度：变压器的容量裕度是指其额定容量与所需负载容量之间的差异。
通常为了避免过载和延长变压器的寿命，建议选择具有适当容量裕度的变压器。
通常建议容量裕度为20%-30%。
4.变频器负载：对于有频率可变的变频器负载，需要考虑变频器带来的附加功率损耗。
变频器负载一般比传统负载具有更高的谐波成分，因此需要选择具有更高容量的变压器。
5.过载能力：需要确保选取的变压器具有足够的过载能力以处理短时期的负载过载情况。
过载能力是变压器运行过载情况下能够持续运行的时间。
6.峰值负载：峰值负载是指负载在短时间内超过额定负载容量的情况，例如起动电动机时的峰值电流。
需要确保变压器能够处理峰值负载而不会超过其额定容量。
7.升压与降压：需要确定所需的变压器是升压还是降压变压器。
升压变压器是将输入电压升高到所需的输出电压，而降压变压器是将输入电压降低到所需的输出电压。
综上所述，选择适合的变压器容量需要明确负载功率需求、功率因数、容量裕度和附加负载等因素。
确保选取的变压器能够满足正常运行、负载波动以及峰值负载的要求，从而提高系统的可靠性和效益。

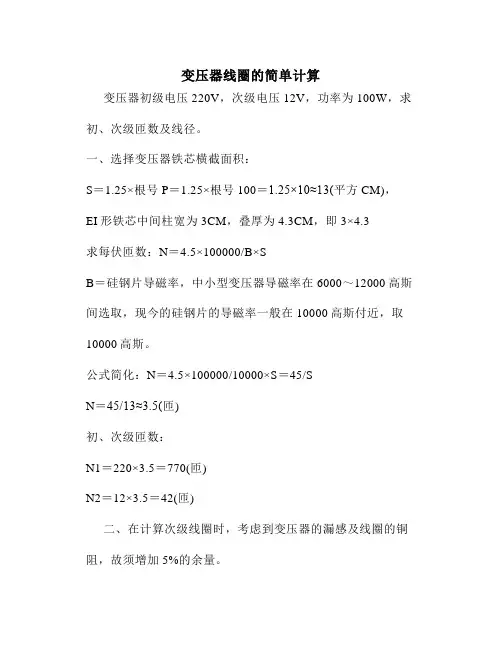

变压器线圈的简单计算
变压器线圈的简单计算
变压器初级电压220V，次级电压12V，功率为100W，求初、次级匝数及线径。
一、选择变压器铁芯横截面积：
S＝1.25×根号P＝1.25×根号100＝1.25×10≈13(平方CM)，
EI形铁芯中间柱宽为3CM，叠厚为4.3CM，即3×4.3
求每伏匝数：N＝4.5×100000/B×S
B＝硅钢片导磁率，中小型变压器导磁率在6000～12000高斯间选取，现今的硅钢片的导磁率一般在10000高斯付近，取10000高斯。
公式简化：N＝4.5×100000/10000×S＝45/S
N＝45/13≈3.5(匝)
初、次级匝数：
N1＝220×3.5＝770(匝)
N2＝12×3.5＝42(匝)
二、在计算次级线圈时，考虑到变压器的漏感及线圈的铜阻，故须增加5%的余量。
N2＝42×1.05≈44(匝)
求初、次级电流：
I1＝P/U＝100/220≈0.455(A)
I2＝P/U＝100/12≈8.33(A)
三、求导线直径：(δ是电流密度，一般标准线规为每M㎡：2～3A间选取，取2.5A)
D＝1.13×根号(I/δ)
D＝1.13×根号(0.455/2.5)＝0.48(MM)
D＝1.13×根号(8.33/2.5)＝2.06(MM)
初级线径：Φ0.48，匝数：770；次级线径：Φ2.06，匝数：44。
变压器容量选择计算方法
变压器容量选择计算方法变压器容量选择计算方法一、基本原理变压器容量的选择是在满足整个供电系统的稳定运行要求的基础上，尽可能缩小变压器额定容量的基本原则，一般可按下列方法进行：（1）把变压器容量设置为相应供电负荷大小，其额定容量为： T=K × C其中：T 表示变压器额定容量（kVA），K 为系数，C 表示供电负荷（kVAR）。
（2）考虑变压器负荷的极限值，将变压器容量设置在此位置，其额定容量为：T=K × C+P其中：T 表示变压器额定容量（kVA），K 为系数，C 表示供电负荷（kVAR），P 为额外容量（kVA）。
（3）考虑变压器电流的极限值，将变压器容量设置在极限值的位置，其额定容量为：T=K × C × E其中：T 表示变压器额定容量（kVA），K 为系数，C 表示供电负荷（kVAR），E 为变压器电流的极限值（A）。
（4）考虑变压器的成本效益，将变压器容量设置在此位置，其额定容量为：T=K × C × E+P其中：T 表示变压器额定容量（kVA），K 为系数，C 表示供电负荷（kVAR），E 为变压器电流的极限值（A），P 为额外容量（kVA）。
二、变压器容量选择计算（1）根据供电负荷的大小，先分析供电系统各负荷的工作模式，计算不同工况时供电系统的额定负荷容量（KVAR）。
在此基础上，根据负荷的容量、功率因数以及变压器额定功率因数对变压器额定容量进行计算。
（2）根据变压器负荷极限值，需要考虑变压器负荷的极限值，要求变压器额定容量不小于负荷极限值，根据变压器负荷极限值对变压器额定容量进行计算。
（3）根据变压器电流极限值，要求变压器额定容量不大于电流极限值，根据变压器电流极限值对变压器额定容量进行计算。
（4）考虑变压器成本效益，根据变压器的成本、性能及经济效果，对变压器的容量进行计算，确定最佳容量。
三、变压器容量表在计算变压器容量时，可按以下表格进行，其中变压器的容量表示为kVA。
变压器容量计算方法
变压器容量计算方法
变压器的容量计算方法是根据所需的负荷电流和所需的电压来确定的。
这里给出两种常用的计算方法：
方法一：根据负荷电流计算
1. 确定负荷电流：根据需要供电的设备的额定电流和数量，计算总的负荷电流。
2. 选择变压器的额定电流：选择一个接近或稍大于负荷电流的变压器额定电流。
3. 计算变压器容量：根据变压器额定电流和所需的电压，使用下式计算变压器容量：
容量（kVA）= 变压器额定电流（A） ×所需电压（V） / 1000
方法二：根据负荷功率计算
1. 确定负荷功率：根据需要供电的设备的额定功率和数量，计算总的负荷功率。
2. 计算负荷电流：根据负荷功率和所需电压，使用下式计算负荷电流：
电流（A）= 功率（W） / 电压（V）
3. 选择变压器的额定电流：选择一个接近或稍大于负荷电流的
变压器额定电流。
4. 计算变压器容量：根据变压器额定电流和所需的电压，使用下式计算变压器容量：
容量（kVA）= 变压器额定电流（A） ×所需电压（V） / 1000
以上两种方法可以根据实际情况选择其中一种来计算变压器的容量。
变压器容量的选择与计算
精心整理变压器容量的选择与计算电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用,对变电所主接线的形式及其可靠与经济有着重要影响.所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。
123.变压器容量的选择，要根据它所带设备的计算负荷,还有所带负荷的种类和特点来确定。
首先要准确求计算负荷,计算负荷是供电设备计算的基本依据.确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：有功计算负荷（kw)c m d e P P K P ==无功计算负荷（kvar ）tan c c Q P ϕ=视在计算负荷（kvA ）cos cc P S ϕ=计算电流（A）c I =式中N U -—用电设备所在电网的额定电压（kv ）;，(1，因此(2qK =∑负荷C S 下变压器长期可靠运行.对仅有一台变压器运行的变电所,变压器容量应满足下列条件 考虑到节能和留有余量,变压器的负荷率一般取70%～85％。
对两台变压器运行的变电所，通常采用等容量的变压器，每台容量应同时满足以下两个条件：①满足总计算负荷70%的需要，即.0.7N T C S S ≈；②满足全部一、二级负荷()C S I+∏的需要，即.()N T C S S I+∏≥。
条件①是考虑到两台变压器运行时，每台变压器各承受总计算负荷的50%，负载率约为0。
7，此时变压器效率较高。
而在事故情况下，一台变压器承受总计算负荷时，只过载40％，可继续运行一段时间。
在此时间内,完全有可能调整生产，可切除：故可选400kvA 的变压器。
若有无功功率补偿装置，可使供电系统的电能损耗和电压损耗降低，从而可选较小容量的电力变压器。
如上例情况，在没有功率补偿装置时，功率因数为0。
794,达不到国家标准,造成电能浪费,假设要使功率因数提高到0.95,无功补偿容量Q N 。
C 应为：84.7=kvar所以经补偿后的结果为：。
整流装置中变压器的计算
整流装置中变压器的计算
一、变压器的选择
1、变压器的功率计算
选择变压器的过程中，要先确定变压器的功率大小，变压器的功率可以由公式P=U*I*cosΦ计算，其中P为功率，U为电压，I为电流，cosΦ为功率因数。
由变压器的连接方式确定变压器的输入输出电压以及功率因数
要求输出功率大于输入功率，因此输入电压乘以输出电压的乘积要大于输出功率，最后确定变压器的功率即可。
2、变压器的容量计算
即电流的大小，一般以额定功率为基础，根据额定功率对应的容量和实际变压器的容量确定变压器的容量。
用户根据自己的需要确定负载电流的大小，可以在实际需要的变压器容量范围内进行变压器的选择。
二、变压器的安装
1、变压器的外形设计
首先要确定变压器的型号，是单相变压器还是多相变压器，变压器的外形和外部结构受其容量大小的限制，在安装变压器时要根据变压器的容量来选择合适的尺寸，一般计算变压器的尺寸，将其容量除以比较费力的工作系数来确定。
2、变压器的安装
变压器安装时，要先根据变压器标准的安装位置进行变压器的安装，要仔细检查变压器的安装结构是否平整，防止变压器的受力不平衡，以防变压器受损。
变压器的安装在室内应放置在平稳。
变压器容量的选择与计算
变压器容量的选择与计算一、变压器容量的选择在进行变压器容量选择时，主要考虑以下几个因素：1.负载需求：需要根据负载的类型和功率来确定变压器的容量。
负载的类型分为纯阻性、阻抗性和容性三种，不同类型的负载对电压的要求不同，需要根据实际情况进行选择。
2.预留容量：在计算变压器的容量时，一般需要考虑留有一定的预留容量，以应对负载的峰值需求或未来的扩容需求。
3.效率和负载率：变压器在工作时会有一定的损耗，选择容量时需要考虑变压器的额定效率和负载率，以确保变压器能够正常运行。
4.经济性：在选择变压器容量时，还需要考虑变压器的造价和运行成本，选择经济性较好的容量。
二、变压器容量的计算1.单相负载：对于单相负载，变压器的容量可以通过负载功率和电流来计算。
容量（kVA）=功率（kW）/功率因数（PF）=电流（A）×电压（V）。
2.三相负载：对于三相负载，变压器的容量可以通过负载功率和电流来计算。
容量（kVA）=√3×电流（A）×电压（V）。
3.混合负载：对于混合负载，需要将单相和三相负载分别计算，然后将结果相加得到总的容量。
需要注意的是，在进行容量计算时，应根据实际情况选择合适的功率因数和负载类型，以确保计算结果的准确性。
三、容量选择的实例以工业用电场景为例，需对单相220V、三相380V两种电压等级的供电设备进行变压器的容量选择。
1.单相220V负载：假设有一个负载功率为20kW、功率因数为0.9的单相设备，根据容量计算公式，容量（kVA）=20kW/0.9=22.2kVA。
因此，选择一个容量为22.2kVA的单相变压器。
2.三相380V负载：假设有一个负载功率为30kW、功率因数为0.8的三相设备，根据容量计算公式，容量（kVA）=√3×电流（A）×电压（V）=√3×30kW/(0.8×380V)≈84.2kVA。
因此，选择一个容量为84.2kVA的三相变压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P2 100 S2 200(kVA) cos 2 0.5
结论： ⑴ 两组负载工作电压均为380V，满足电压要求； ⑵ S1<SN，可正常工作； S2>SN，无法正常工作。
【学与练-3】
【例1-2-3】一台变压器铭牌主要数据如下，试计算一二次侧的 相电压，相电流和变压器的变比。
额定容量：500kVA 额定电压：U1N=10KV U2N=0.4KV 3相 50Hz 额定效率：98.6% 联接组别 ：Yyn0 短路电压 4% 使用条件 ：户外式 冷却方式：ONAN 额定温升：80℃ 器身重 1115 kg
变压器选择的条件： ⑴ 额定一次电压U1N等于电源的供电电压； ⑵ 额定二次电压U2N等于负载的工作电压； ⑶ 额定视在功率大于或等于负载的视在功率。
1-2-2. 控制变压器
机床用控制变压器是个小容量的单相 变压器，主要满足机床照明、继电器、交 流接触器等设备的用电。 控制变压器是单相变压器，功率表达 式如下：
【例1-2-2】一台三相变压器SN=180 kV.A，U1N/U2N=6000/380 V， 求一、二次绕组的额定电流I1N、I2N；一组负载为380V、100 kW、cos1=0.75，另一组负载为380V、 100 kW、 cos2=0.5， 试确定那一组负载可以正常接入电路？
【解】通过本例学习三相变压器的基本计算 ⑴ 一、二 次绕组的电流：
I2N I2P
500 721.7 A 3 0.4
1-2-4. *自耦变压器
1.各种类型的自耦变压器
三相自耦变压器
单相自耦 调压器 变压器
单相自耦 变压器
单相自耦 变压器
下面以单相自耦变压器为例，说明自耦变压器的特点与应 用场合。
2.自耦变压器的特点与应用场合
自耦变压器也叫自耦调压器，主要用于试验场合，它可以 通过转动手柄来获得副边所需要的各种电压。
实物图 A u1 X a u2 X 示意图 A
原理图
u1
～
a
u2
x
x
特点 二次绕组是一次绕组的一部分，一、二次绕组既有磁的联系， 也有电的联系。其参数计算与控制变压器相同。
U1 N1 k U2 N2
I1 N 1 2 I2 N1 k
3. 自耦变使用注意事项
⑴ 接通电源前，应先将滑动触点旋至零位；接 通电源后转动手柄，将电压调至所需数值。不 可将输入-输出端接错，否则会造成短路。
V P
⑵ 使用注意 ① 铁芯和二次绕组的一端必须可靠接地，否则一二次侧之间 绝缘损坏后，高压会窜入低压侧，影响人身和设备的安全； ② 二次侧不允许短路，需加熔断器进行保护；
2. 电流互感器
实物图 L1 · N1 N2 ·
A P
⑵ 使用注意 ① 铁芯和二次绕组的一端必须可靠接地，否则一二次侧的绝 缘损坏后，高压会窜入低压侧，影响人身和设备的安全； ② 二次侧不允许开路
U1 I1 N1 10000 U 2 K uU 2 90 9000V N2 100 N2 100 I 2 Ki I 2 2.5 50A N1 5
⑵ 功率表量程的扩大倍数
kW ku ki 100 20 2000
1-2-6. *电焊变压器
1. 电焊机基本知识
⑵ 若电源输入端有3个接头，它可用于220V和 110V的供电线路，接错不可正常工作，甚至烧 毁调压器。
⑶ 自耦变压器原边电压与地端不可接反，否则 输出端电压为 0 时也会带有 220V 的电压，造成 人身事故。
1-2-5. *仪用互感器
仪用互感器包含电压互感器（TV）和电流互感器（TC）。
电压互感器 电流互感器
变压器型号 BK-200/380 BK-150/380 BK-200/220 BK-200/220 额定一次电压U1N 额定二次电压U2N 容量SN（视在功率） 380 V 36V 200VA 380 V 36V 150VA 220 V 36V 200VA 220 V 48V 200VA
为满足控制电路需要，试选择可供使用的单相变压器的电 压和功率，计算其一二次侧的电流，并说明接入电路的方式。
1-2-3. *三相变压器
三相电力变压器主要用于为工厂、农 村提供生产用电，也可为居民区提供生活 用电。其电压-电流-功率关系为：
SN 3U1N I1N 3U2 N I2 N
三相电力变压器选择条件： ⑴ 额定一次线电压U1N等于电源的供电线电压； ⑵ 额定二次线电压U2N等于负载的工作线电压； ⑶ 额定视在功率大于或等于负载的视在功率。
学习目标
了解各种变压器的结构特点 熟悉各种变压器的用途 掌握控制变压器的选择和计算方法
1-2-1 变压器选择的一般条件
电力变压器 电流互感器 控制变压器
自耦变压器
电压互感器
电焊变压器
变压器的种类很多，本课程重点介绍机床用控制变压器的 选择与参数计算。另对三相电力变压器、仪用互感器、电焊变 压器等略作介绍。
【解】通过本例学习三相变压器相线关系的计算 该变压器联结组别为 Yyn0，表示一次侧为Y型，三相三线 制；二次侧也为Y型，三相四线制。计算如下：
U 1P 10 5.77KV 3 U 2P 0.4 0.23KV 3
K
U1 P 25 U2P
I1 N I1 P
500 28.9 A 3 10
S 188 I2 5.222 A U 2N 36 S 188 I2 5.222 A U 2N 36
3号备用变压器的一二次负载电流分别为：
⑸接入电源 1号备用变压器U1N为380V，应该接在供电线路的线电压上； 3号备用变压器U1N为220V，应该接在供电线路的相电压上。
提示： 变压器的选择不仅要考虑电压和功率的要求，还需要考虑合适的接 入电路的方式。
变压器的视在功率应大于负载的计算功率，根据上表计算结果，1、3号 变压器额定容量200VA，满足要求，2号变压器容量150VA，不满足要求。
续-2
⑷负载电流：负载电流需要根据实际的负载大小进行计算 1号备用变压器的一二次负载电流分别为：
S 188 I1 0.495 A； U1N 380 S 188 I1 0.855 A； U1N 220
I1N
I 2N
SN 180 103 17.3(A) 3U1N 3 6000
SN 180 103 273(A) 3U 2N 3 380
续
⑵ 判断哪一组负载可正常运行 ① 第一组负载的视在功率
S1
P 100 1 133(kVA) cos 1 0.75
② 第二组负载的视在功率
下面以车间常用的电力变压器为例，说明其选择计算过程。
1. 三相变压器选择
某型号三相电力变压器的铭牌数据
三相，9系列，80KVA，10kV
调压分接 头位置
内部油自 然对流冷 却：油浸 自冷
低压侧空 载电压 高压绕组引线端 雷电冲击耐受电 压75kV
工频耐受 电压35kV
2. 三相变压器的计算
【学与练-2】
电压互感器可把1000V 以上的高电压变为100V的 低电压，在其二次侧使用 小量程的电压表对高电压 进行测量。
电流互感器能将5A以 上的大电流变为5A或1A的 小电流，在其二次侧使用 小量程的电流表对大电流 进行测量。
1.电压互感器
L1 L2 实物图 原理图 · N1
N2
·
⑴ 结构特点 ① 一次绕组匝数很多，二次绕组匝数很少； ② 电压互感器变比：ku=U1/U2=N1/N2 ③ 一次侧并联接在高压侧，二次侧并接各种测量仪表。
续-1
【解】通过本例学习选择变压器、并能进行正确的接线。变压器要满足电源 电压、负载电压和负载功率三个条件。 ⑴ 电源电压：备用变压器的U1N分别是380V和220V，而电源为380V三 相四线制系统，线电压为380V、相电压为220V，只要接法正确，两种电 压都可满足要求。 ⑵ 负载电压：三组负载的工作电压为36V，其中三个备用变压器的U2N 为36V，满足负载要求；4号备用变压器的U2N为48V，不满足负载要求。 ⑶ 负载统计：负载数量多，列表统计如下： 组别 照明灯 交流接触器 中间继电器 数量 1 3 2 功率因数 1.0 0.6 0.5 功率汇总 负载的视在功率 有功功率 130=30 W 318=54 W 220=40 W 124 W 188VA 无功功率 0 Var 72 Var 69 Var 141 Var
SN U1N I1N U2 N I 2 N
控制变压器选择条件： ⑴ 额定一次电压U1N等于电源的供电电压； ⑵ 额定二次电压U2N等于负载的工作电压； ⑶ 额定视在功率大于或等于负载的视在功率。 下面以机床上常用的控制变压器为例，说明控制变压器的 选择与计算过程。
【学与练-1】
【例1-2-1】某机床控制电路负载如下：一个照明灯的参数为 36V、30W；3个交流接触器的参数均为36V、18W、功率因数 0.6；2个中间继电器的参数均为36V、30W、功率因数0.5。电 源系统为线电压380V的三相四线制供电线路，四台备选变压器 参数如下：
2.电焊机特性
⑴ 电焊机特性曲线 图中 U0 为空载电压， ISC 为短路电 流，IN、UN为工作电流与电压。 图中显示， 电压随电流的增大而 急剧下降，具有陡降的外特性。
U U0
UN
O
IN ISC
IБайду номын сангаас
⑵ 特点： ①电焊变压器在空载时，其输出电压U0通常为60～80V； ②焊接时，焊条与工件接触，电流很大，电压降至约30V； ③为满足不同焊接要求，焊接电流需在较大范围内调节； ④可通过调节二次侧电压，实现焊接电流的调节。
