实现单相电机正反转的方法
单相电机正反转接线图_220v正反转实物接线图_单相电机正反转原理图
单相电机正反转接线图_220v 正反转实物接线图_单相电机正反转原理图单相电机正反转接线图_220v 正反转实物接线图_单相电机正反转原理图相电机接线图及原理有不少电工对单相电机的接线不太清楚,小编先对单相电机的正反转原理讲一下。
单相电动机有两组线圈,有一个公共端,一个运行端,一个启动端,电容接在运行端和启动端之间。
电源接在公共端和运行端时,电机正转;电源接在公共端和启动端时,电机反转;只有运行线圈和启动线圈截面积一样的单相可逆电机,才能正反转,否则反转不能带负荷。
单相电机正反转接线图单相电机正反转原理单相电容电机有两个绕组,即启动绕组和运行绕组。
两个绕组在空间上相差90 度。
在启动绕组上串联了一个容量较大的电容器,当运行绕组和启动绕组通过单相交流电时,由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90 度角,先到达最大值。
在时间和空间上形成两个相同的脉冲磁场,使定子与转子之间的气隙中产生了一个旋转磁场,在旋转磁场的作用下,电机转子中产生感应电流, 电流与旋转磁场互相作用产生电磁场转矩,使电机旋转起来。
一般运行绕组（主线圈）线径较粗一点,启动绕组（副线圈）线径较细,用万用表量启动绕组比运行绕组的电阻值稍大一点儿。
单相电机启动原理分:1 、电阻启动式（电冰箱电机等）;2、电容启动式（木工电刨电机等）;3、电容运转式（洗衣机、电风扇等）;4、电容启动运转式。
电容启动式电机在电机启动后电容就断电了,断电原理是在电机轴上有一个离心开关,达到一定转速开关就断了,如果断不开启动线包就会烧毁;电容运转式电机电容在电机启动或正常运转时都在工作、如果电容容量变小将造成电机启动困难,风扇转慢,风速降低故障。
单相电机正反转接线方法是这样,主线圈的1（2）接副线圈的2（1）,这样就正传,反过来主线圈的1（2）接副线圈的1（2）,这样就反转, 以上两个图,一般的常规单相电机都可以用,不论他的主线圈与副线圈的参数一样不一样,另外还有一种单相电机,工作中需要他正反转,但是采用上面的办法,比较麻烦,实现自动控制器件需要也多, 所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以这样第一个图和第二个是一样的,第二个比较清楚一点。
单相电机的倒顺开关正反转接线图及原理(一看便能搞懂)
单相电机的倒顺开关接线及本理之阳早格格创做有很多电工对付单相电机的接线搞不浑.尔先对付单相电机的正反转本理道一下.单机电机内里有二组线圈，一组是运止线圈(主线圈)，一组是开用线圈(副线圈)，大多的电机的开用线圈本去不是只开用后便不必了，而是背去处事正在电路中的.开用线圈电阻比运止线圈电阻大些，量下便知了.开用的线圈串了电容器的.也便是串了电容器的开用线圈与运止线圈并联，再接到220V电压上，那便是电机的接法.当那个串了电容器的开用线圈与运止线圈并联时，并联的二对付接线头的头尾决断了正反转的.比起三相电效果的顺顺转统造，单相电效果要困罕见多，一是果为单相电效果有开用电容、运止电容、离心开关等辅帮拆置，结构搀纯；二是果为单相电效果运止绕组战开用绕组纷歧样，不克不迭互为代用，减少了接线的易度，弄错便大概废弃电效果.有接线盒的单相电效果内里接线图上图,是单电容单相电效果接线盒上的接线图，图上浑晰的反映了电效果主绕组、副绕组战电容的接线位子，您只需要按图接进电源线，用对接片对接Z2战U2，UI战VI，电效果顺转，用对接片对接Z2战U1，U2战VI，电效果顺转.单相电效果各个元件也佳鉴别，电容皆是拆正在表里，用肉眼便不妨瞅领会接线位子（如上图）开用电容接正在V2—Z1位子，运止电容接正在V1—Z1间，从内里引出的线也佳鉴别，接正在（如上图）UI—U2位子的是运止绕组，接正在Z1—Z2位子的是开用绕组、接正在V1—V2位子的是离心开关.用万用表也简单区别6根线，阻值最大的是开用绕组，阻值比较小的运止绕组，阻值为整的是离心开关.如果运止绕组战开用绕组阻值一般大，证明那二个绕组是真足相共的，不妨互为代用.单相电效果的绕组二端战电容二端不分极性，任性接皆不妨，但是开用绕组战运止绕组不克不迭接反，开用电容战运止电容不克不迭接反，可则简单烧开用绕组以下是自己为了消化吸支而绘的接线图，正在此献给广大电工伙伴，期视能给大家戴去一些帮闲.自己教识细浅，特修坐 QQ 群：79694587 以便大家相互教习.220V停单相电机倒顺开关正反转接线图第一种，分相起动式，如图1所示，系由辅帮起动绕组去辅帮开用，其起动转矩不大.运止速率大概脆持定值.主要应用于电风扇,空调风扇电效果，洗衣机等电机.第二种，电机停止时离心开关是接通的，给电后起动电容介进起动处事，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完毕任务，并被断开.起动绕组不介进运止处事，而电效果以运止绕组线圈继承动做，如图2.第三种，电机停止时离心开关是接通的，给电后起动电容介进起动处事，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完毕任务，并被断开.而运止电容串接到起动绕组介进运止处事.那种接法普遍用正在气氛压缩机，切割机，木工机床等背载大而不宁静的场合.如图3.838电子戴有离心开关的电机，如果电机不克不迭正在很短时间内开用乐成，那么绕组线圈将会很快废弃.电容值：单值电容电机，起动电容容量大，运止电容容量小，耐压普遍皆大于400V.正反转统造：图4是戴正反转开关的接线图，常常那种电机的起动绕组与运止绕组的电阻值是一般的，便是道电机的起动绕组与运止绕组是线径与线圈数真足普遍的.普遍洗衣机用得到那种电机.那种正反转统造要领简朴，不必搀纯的变换开关.图1，图2，图3，图5 正反转统造，只需将1-2线对付调或者3-4线对付调即可完毕顺转.对付于图1，图2，图3，的起动与运止绕组的推断，常常起动绕组比运止绕组曲流电阻大很多，用万用表可测出.普遍运止绕组曲流电阻为几欧姆，而起动绕组的曲流电阻为十几欧姆到几十欧姆.以去咱们会陆绝报告大家倒顺开关真物的接线图图1 电容运止型接线电路图2 电容起动型接线电路图3 电容开用运止型接线电路（单值电容器）图4 开关统造正反转接线图5 单值电容同步电效果倒顺接线图图6是本质的开关与电机对接图,那个倒顺开关如应用正在三相电效果不需所有改换，如干单相电机换背用则稍干改换，红色,兰色线接进电源,乌色线是起动绕组线圈引出线,红色线运止绕组线圈引出线,左里一根灰色线是后接进的跨接线，正反转倒换便是靠开关自戴的接叉连片去换背的，那种开关缺累之处便是开关关关后仍有一根线不关关，果此正在仄安上不一定包管.单相电机与六头倒顺开关正反转接线真物图2012-10-21 19:54 提问者：岗天佳懒|欣赏次数：336次如上图谁能把图1的开关战电机给尔标出接线去啊感激...另有逃加分啊 ..尔去帮他解问谦意回问2012-10-21 21:34供参照：逃问尔那个电机接线柱也不标明哪个是v1 u1 z1啊能给标一下吗？回问该当正在接线盒的盖内有标示的.再道用倒顺开关统造单电容单相电机正反转前几天，单位共事回去后，特天去报告尔，他购到的倒顺开关是安排各三个接线端的，本去不是之前道的安排各四个接线端，而尔给他绘的接线图是根据他道的格式，既然倒顺开关是安排各三个接线端子，接线要领肯定要变了，尔特天找了一个倒顺开关，与了倒顺开关中壳，创造内里间接有单相电机正反转接线图，而电机接线盒盖上也有正反转图，大概很多人瞅陌生，尔正在那里间接道一下怎么样接线，电机接线排上分别标有U1，V1，U2，Z2，把对接片拆掉不必，把那四个端子分别接出一根线到倒顺开关里，倒顺开关每个端子皆编有号，U1接到2，U2接到5，V1接到4，Z2接到6，1战3相对接火线，5接整线.那便是三对付触面的倒顺开关接`单相电机的要领.。
单相电机的正反转接线原理
单相电机的正反转接线原理

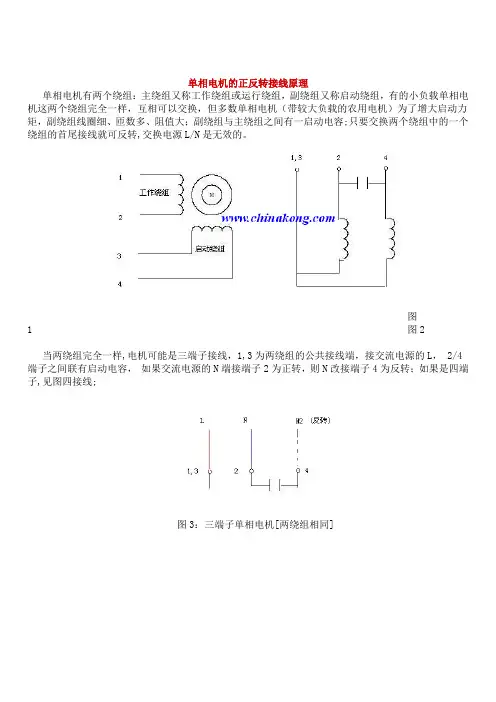

单相电机有两个绕组：主绕组又称工作绕组或运行绕组，副绕组又称启动绕组，有的小负载单相电机这两个绕组完全一样，互相可以交换，但多数单相电机（带较大负载的农用电机）为了增大启动力矩，副绕组线圈细、匝数多、阻值大；副绕组与主绕组之间有一启动电容;只要交换两个绕组中的一个绕组的首尾接线就可反转,交换电源L/N是无效的。
图1 图2
当两绕组完全一样,电机可能是三端子接线，1,3为两绕组的公共接线端，接交流电源的L， 2/4端子之间联有启动电容，如果交流电源的N端接端子2为正转，则N改接端子4为反转；如果是四端子,见图四接线;
图3：三端子单相电机[两绕组相同]
图4：四端子单相电机[两绕组相同]
农用单相电机的主/副绕组不一样，不能采用上面交换主/副绕组的做法，否则，会烧坏电机，一般应有四个端子:1/2为主绕组，3/4为副绕组，正转见图5:
图5
如果要反向转动，正确的做法是交换一个绕组的首尾接线，主副绕组的区分很简单，根据阻值就可判断出。

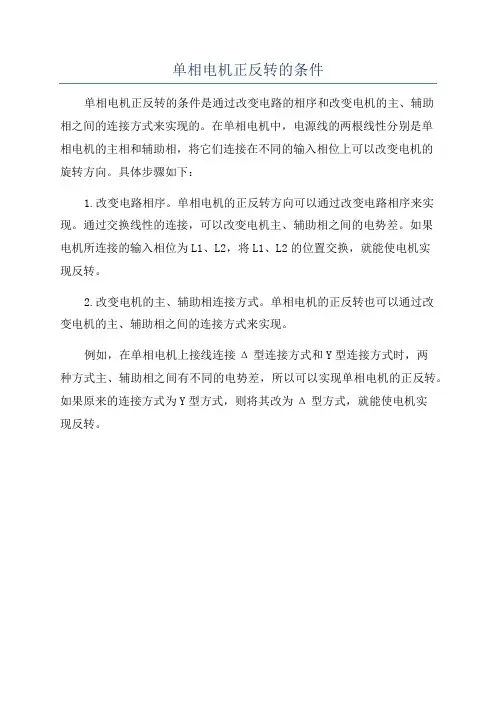

单相电机正反转的条件
单相电机正反转的条件
单相电机正反转的条件是通过改变电路的相序和改变电机的主、辅助
相之间的连接方式来实现的。
在单相电机中，电源线的两根线性分别是单
相电机的主相和辅助相，将它们连接在不同的输入相位上可以改变电机的
旋转方向。
具体步骤如下：
1.改变电路相序。
单相电机的正反转方向可以通过改变电路相序来实现。
通过交换线性的连接，可以改变电机主、辅助相之间的电势差。
如果
电机所连接的输入相位为L1、L2，将L1、L2的位置交换，就能使电机实
现反转。
2.改变电机的主、辅助相连接方式。
单相电机的正反转也可以通过改
变电机的主、辅助相之间的连接方式来实现。
例如，在单相电机上接线连接Δ型连接方式和Y型连接方式时，两
种方式主、辅助相之间有不同的电势差，所以可以实现单相电机的正反转。
如果原来的连接方式为Y型方式，则将其改为Δ型方式，就能使电机实
现反转。
用倒顺开关控制单相电机正反转接线方法
用倒顺开关控制单相电机正反转接线方法
接线：火线连接倒顺开关的L1端子，零线连接倒顺开关的L3端子，T1和L2端子短接，L2连接电动机U1端子，L3连接电动机U2端子，T2连接电动机W2端子, T3连接电动机V1端子, W1和V2接启动电容。
接线方法下如图：
1、正转的原理：
U1和V1用连接片连接起来，再把W2和U2用连接片连接起来，用导线分别接入到控制开关的火线和零线上去，就是正转。
2、反转的原理：
反转我们就是要调整主绕组或者副绕组的接线方式就可以了，具体接法是，U1和W2用连接片起来，再把V1和U2用连接片连接起来，
然后用导线分别接入到控制开关的火线和零线上去，它就是反转。
单相电机的倒顺开关正反转接线图及原理(一看便能搞懂)-推荐下载
单相电机的倒顺开关接线及原理有不少电工对单相电机的接线搞不清。
我先对单相电机的正反转原理讲一下。
单机电机里面有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。
启动线圈电阻比运转线圈电阻大些，量下就知了。
启动的线圈串了电容器的。
也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。
当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。
比起三相电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。
有接线盒的单相电动机内部接线图上图,是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，你只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。
单相电动机各个元件也好鉴别，电容都是装在外面，用肉眼就可以看清楚接线位置（如上图）启动电容接在V2—Z1位置，运行电容接在V1—Z1间，从里面引出的线也好鉴别，接在（如上图）UI—U2位置的是运行绕组，接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。
用万用表也容易区分6根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。
如果运行绕组和启动绕组阻值一样大，说明这两个绕组是完全相同的，可以互为代用。
单相电动机的绕组两端和电容两端不分极性，任意接都可以，但启动绕组和运行绕组不能接反，启动电容和运行电容不能接反，否则容易烧启动绕组以下是自己为了消化吸收而画的接线图，在此献给广大电工朋友，希望能给大家带来一些帮助。
本人学识粗浅，特建立QQ群：79694587 以便大家相互学习。
单相电机正反转的详细接线图
单相电机正反转的详细接线图在单相电机中，通常主绕组的线径较大，电阻值较小，匝数也较小。
但有些正反转的单相电机并没有主副绕组之分。
其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传。
反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样（只适用于不分主副线圈的电机，各位看清楚了。
如果单相电机两个线圈的外观上，明显不一样，就不能采用此方法，切记切记）顺便说一下，洗衣机的电机就是不分主副的单相电机第一个图和第二个是一样的，第二个比较清楚一点，第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种倒顺开关控制的单相电机正反转落地扇电机接线图来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了单相电容电机接法单相电动机有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间并联电容，另一个线头（公共端）接电源的一端。
然后用万用表的电阻挡测量公共端与接电容两端的线头之间的电阻，阻值稍大的一端接电源的另一端，绝对一次性接正转，若要想改变方向，将接电容一端的电源线改接为另一端即可.三个出线的单相电机主绕组、副绕组容易判断：1、先两两测出三条线的阻值，记住最大值的两条线及其阻值，第三条线就是主、副的连接点；2、分别测出接点与两端的阻值（这两个阻值之和必须等于上述的最大值）。
其中阻值较小的是主绕组，阻值较大的是副绕组。
一般对于单相电容启动交流电机，与电容串联的那个绕组接头就是副绕组。
单相异步电机正反转接线方法
单相异步电机正反转接线方法
1.首先将电机的两个线头与电源相连，用电笔检测电机的运转方向。
如果电机的运转方向与要求的方向相同，则不需要改变接线；如果方向相反，则需要进行接线调整。
2. 改变电机的接线方法。
具体来说，将电源的两个线头交换，然后将其中一个线头与电机的一个线头相连，另一个线头与电机的另一个线头相连。
这样就完成了电机的正反转接线。
3. 最后使用电笔再次检测电机的运转方向，确保接线正确。
如果电机的运转方向与要求的方向相反，则可以尝试交换电机的两个线头，重新检测运转方向。
以上就是单相异步电机正反转接线方法的详细步骤。
需要注意的是，接线时应当注意电源的极性，避免出现反极性的情况。
另外，接线后应当对电机进行试运转，确保电机的正反转功能正常。
- 1 -。
