第三章 混凝
合集下载
第三章 混凝
同向紊流理论-说明 • 说明 • 1. p 和
沿用习惯，也称为G.
• 2.G能反映所给功率，其值越大，颗粒碰撞 速率越大，混凝效果越好。若太大，由于 过大的水流剪力力，会破坏形成的絮凝体 （处于研究阶段）。 • 3.实际中最佳G值及药物投加量，要通过混 凝条件实验来确定。
3.6混凝动力学—混凝控制指标
混凝剂的种类有不少于200-300种，分为无机与有 机两大系列
3.4混凝剂和助凝剂—混凝剂
铝系
无机 铁系 硫酸铝（在我国使用方便） 明矾 聚合氯化铝（PAC） 聚合硫酸铝（PAS） 三氯化铁 硫酸亚铁 硫酸铁（国内生产少） 聚合硫酸铁 聚合氯化铁 阳离子型：含氨基、亚氨基的聚合 物 人工 合成
适宜pH：5.5~8
3.3混凝机理
凝聚机理
压缩双电层 吸附——电中和作用 吸附架桥作用 网捕——卷扫作用
絮凝机理
异向絮凝 同向絮凝
一、凝聚机理—压缩双电层
• 根据DLVO理论，加入电解质对胶体进行脱稳。 • 电解质加入――与反离子同电荷离子――压缩双 电层――电位――稳定性――凝聚
电位＝0，等电状态，实际上混凝不需要电 位＝0，只要使Emax=0即可，此时的电位称为 临界电位
3.4混凝剂和助凝剂—助凝剂
凡是不能在某一特定的水处理工艺中单独用作混 凝剂但可以与混凝剂配合使用而提高或改善混凝 效果的化学药剂可称为助凝剂。助凝剂可以参加 混凝，也可不参加混凝。 按投加目的可分为几类：
1.以吸附架桥改善已形成的絮体结构：如骨胶、活化硅酸、 聚丙烯酰胺（PAM）及其水解产物 2.以调节原水酸碱度来促进混凝剂水解：调整水的pH，如 石灰、硫酸等 3.以破坏水中有机污染物对胶体颗粒的稳定作用来改善混 凝效果：如投加高锰酸盐、臭氧等 4.以改变混凝剂化学形态促进混凝效果：主要指硫酸亚铁 作为混凝剂时，投加Cl2促使亚铁离子氧化成三价铁
第三章-混凝的原理与应用
PAC 用铝灰，酸溶、碱溶法制成，多核配合物。 混凝效果好。适用：废水处理，给水高浊、低浊水效果好、价格高。
助凝剂
调节或改善混凝条件
调节pH, 包括碱和氧化剂，石灰（乳）, O3
改善絮体结构－增加颗粒重量
PAM、活性硅酸，粘土，SiO2水解物、天然高分子物 ，骨胶等
3.影响混凝效果的主要影响因素
(1) 压缩双电层作用
混凝剂提供大量正离子会涌入胶体扩散层甚至 吸附层, 使ξ电位降低。当ξ电位为零时, 称为等电状 态。此时胶体间斥力消失, 胶粒最易发生聚结。
实际上，ξ电位电位只要降至某一程度而使胶粒 间排斥的能量小于胶粒布朗运动的动能时，胶粒就 开始产生明显的聚结，这时的ξ电位称为临界电位。
Typical colloidal characteristics for water and wastewater
Size range: 10-3- 1 micron. •50 – 70 % of the organic matter in domestic wastewater is composed of colloidal matter. •In water treatment color, turbidity, viruses, bacteria, algae and organic matter are primarily either in the colloidal form or behave as colloids.
同向絮凝
2.混凝剂与助凝剂
混凝前提是投药，按药剂作用分：
混凝剂 助凝剂
混凝剂
硫酸铝 室温溶解度50％，水温过低，硫酸铝水解困难，絮凝体松散。不宜低温低 浊水。
氯化铁 腐蚀性强，在溶解过程中会释放大量热量，产生热腐蚀。絮凝速度快，絮 凝体密实，沉淀性能好。对低温低浊水比铝盐好，除色效果不好。
助凝剂
调节或改善混凝条件
调节pH, 包括碱和氧化剂，石灰（乳）, O3
改善絮体结构－增加颗粒重量
PAM、活性硅酸，粘土，SiO2水解物、天然高分子物 ，骨胶等
3.影响混凝效果的主要影响因素
(1) 压缩双电层作用
混凝剂提供大量正离子会涌入胶体扩散层甚至 吸附层, 使ξ电位降低。当ξ电位为零时, 称为等电状 态。此时胶体间斥力消失, 胶粒最易发生聚结。
实际上，ξ电位电位只要降至某一程度而使胶粒 间排斥的能量小于胶粒布朗运动的动能时，胶粒就 开始产生明显的聚结，这时的ξ电位称为临界电位。
Typical colloidal characteristics for water and wastewater
Size range: 10-3- 1 micron. •50 – 70 % of the organic matter in domestic wastewater is composed of colloidal matter. •In water treatment color, turbidity, viruses, bacteria, algae and organic matter are primarily either in the colloidal form or behave as colloids.
同向絮凝
2.混凝剂与助凝剂
混凝前提是投药，按药剂作用分：
混凝剂 助凝剂
混凝剂
硫酸铝 室温溶解度50％，水温过低，硫酸铝水解困难，絮凝体松散。不宜低温低 浊水。
氯化铁 腐蚀性强，在溶解过程中会释放大量热量，产生热腐蚀。絮凝速度快，絮 凝体密实，沉淀性能好。对低温低浊水比铝盐好，除色效果不好。
第三章+混凝
关。 ④ 范德华引力：分子间的作用力，与分子间距离的 6 次方成反比。 水中胶体颗粒的稳定性，取决于上述因素的综合作用。 稳定的胶体溶液中: 碰撞时两个滑动面内的离子层厚度较大，范德华引力较弱，同时由于
布朗运动的动能不足以克服能垒，使双电层结构不易遭破坏，从而胶体保持稳定。对于亲水 胶体其水壳厚度使之不能相互接近。 3、胶体颗粒的脱稳与絮凝
3.3.3 水中杂质性质，成分和浓度
水中存在二价及其以上的正离子，利于双电层压缩； 水中存在较多粘土，可降低混凝剂用量； 水中存在较多有机物时，将增加混凝剂用量； 水中杂质越单一、尺寸越均匀、颗粒越细小，越不利于混凝效果； 杂质浓度过低，不利于颗粒间接触而影响混凝效而果； 目前低温、低浊水的混凝是水处理的一个研究方向。
电中和
小胶粒被异号大胶粒吸附
巨大颗粒一般指矾花、滤料。
3-2 混凝的过程与机理
3.2.1 水处理中混凝的特点
天然水中的颗粒是一个很复杂的体系──大小不一，组分多样，性质各异。废水中存在的 颗粒有：
粘土、细菌、腐植酸、蛋白质等； 无机混凝剂产生的颗粒，高分子混凝剂产生的颗粒；
比胶体化学中研究的单一胶体更为复杂。 水的混凝过程要考虑：颗粒增大至足以沉降的粒度，有较结实和比重大的结构。
3.1.4 胶体的稳定性与凝聚
1、稳定性 胶体溶液不断保持分散的悬浮状态的特性。
2、稳定的原因： ① 布朗运动：保持分散状态；提供碰撞机会 ② 静电斥力：疏水胶体外的同号电荷形成静电斥力，又叫 ζ 电位库仑力，与颗粒间距离
的平方成反比，与电位成正比。 ③ 水（溶剂）化作用：亲水胶体由于具有水壳，具有水化作用。其大小与水壳的厚度有
3-3 影响混凝的主要因素
3.3.1 水温
混凝剂的水解为吸热过程， 低温不利于混凝剂水解（水温每降 10℃，水解速度将降低 2~4 倍）；
布朗运动的动能不足以克服能垒，使双电层结构不易遭破坏，从而胶体保持稳定。对于亲水 胶体其水壳厚度使之不能相互接近。 3、胶体颗粒的脱稳与絮凝
3.3.3 水中杂质性质，成分和浓度
水中存在二价及其以上的正离子，利于双电层压缩； 水中存在较多粘土，可降低混凝剂用量； 水中存在较多有机物时，将增加混凝剂用量； 水中杂质越单一、尺寸越均匀、颗粒越细小，越不利于混凝效果； 杂质浓度过低，不利于颗粒间接触而影响混凝效而果； 目前低温、低浊水的混凝是水处理的一个研究方向。
电中和
小胶粒被异号大胶粒吸附
巨大颗粒一般指矾花、滤料。
3-2 混凝的过程与机理
3.2.1 水处理中混凝的特点
天然水中的颗粒是一个很复杂的体系──大小不一，组分多样，性质各异。废水中存在的 颗粒有：
粘土、细菌、腐植酸、蛋白质等； 无机混凝剂产生的颗粒，高分子混凝剂产生的颗粒；
比胶体化学中研究的单一胶体更为复杂。 水的混凝过程要考虑：颗粒增大至足以沉降的粒度，有较结实和比重大的结构。
3.1.4 胶体的稳定性与凝聚
1、稳定性 胶体溶液不断保持分散的悬浮状态的特性。
2、稳定的原因： ① 布朗运动：保持分散状态；提供碰撞机会 ② 静电斥力：疏水胶体外的同号电荷形成静电斥力，又叫 ζ 电位库仑力，与颗粒间距离
的平方成反比，与电位成正比。 ③ 水（溶剂）化作用：亲水胶体由于具有水壳，具有水化作用。其大小与水壳的厚度有
3-3 影响混凝的主要因素
3.3.1 水温
混凝剂的水解为吸热过程， 低温不利于混凝剂水解（水温每降 10℃，水解速度将降低 2~4 倍）；

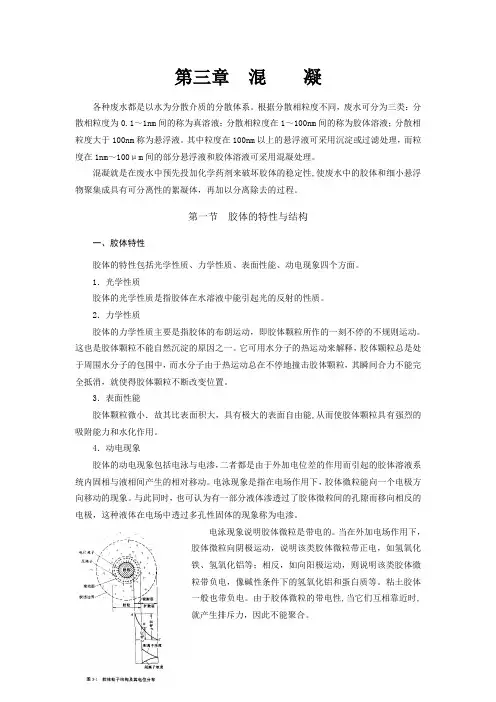

第三章 混 凝
第三章混凝各种废水都是以水为分散介质的分散体系。
根据分散相粒度不同，废水可分为三类：分散相粒度为0.1～1nm间的称为真溶液；分散相粒度在1～100nm间的称为胶体溶液；分散相粒度大于100nm称为悬浮液。
其中粒度在100nm以上的悬浮液可采用沉淀或过滤处理，而粒度在1nm～100μm间的部分悬浮液和胶体溶液可采用混凝处理。
混凝就是在废水中预先投加化学药剂来破坏胶体的稳定性,使废水中的胶体和细小悬浮物聚集成具有可分离性的絮凝体，再加以分离除去的过程。
第一节胶体的特性与结构一、胶体特性胶体的特性包括光学性质、力学性质、表面性能、动电现象四个方面。
1．光学性质胶体的光学性质是指胶体在水溶液中能引起光的反射的性质。
2．力学性质胶体的力学性质主要是指胶体的布朗运动，即胶体颗粒所作的一刻不停的不规则运动。
这也是胶体颗粒不能自然沉淀的原因之一。
它可用水分子的热运动来解释，胶体颗粒总是处于周围水分子的包围中，而水分子由于热运动总在不停地撞击胶体颗粒，其瞬间合力不能完全抵消，就使得胶体颗粒不断改变位置。
3．表面性能胶体颗粒微小．故其比表面积大，具有极大的表面自由能,从而使胶体颗粒具有强烈的吸附能力和水化作用。
4．动电现象胶体的动电现象包括电泳与电渗，二者都是由于外加电位差的作用而引起的胶体溶液系统内固相与液相间产生的相对移动。
电泳现象是指在电场作用下，胶体微粒能向一个电极方向移动的现象。
与此同时，也可认为有一部分液体渗透过了胶体微粒间的孔隙而移向相反的电极，这种液体在电场中透过多孔性固体的现象称为电渗。
电泳现象说明胶体微粒是带电的。
当在外加电场作用下，胶体微粒向阴极运动，说明该类胶体微粒带正电，如氢氧化铁、氢氧化铝等；相反，如向阳极运动，则说明该类胶体微粒带负电，像碱性条件下的氢氧化铝和蛋白质等。
粘土胶体一般也带负电。
由于胶体微粒的带电性,当它们互相靠近时,就产生排斥力，因此不能聚合。
二、胶体的结构图3-1是胶体结构示意图。
第三章 混凝剂的种类
第三章混凝剂的种类1.混凝剂的分类若要取得好的混凝效果，应选择适宜的混凝剂与助凝剂。
混凝剂、助凝剂应具有使用方便、价格低廉、货源充足等优点。
混凝剂的种类很多，按其化学成分可分为无机混凝剂、有机混凝剂两大类。
（1）无机混凝剂①铝盐混凝剂如硫酸铝、明矾、聚合氯化铝等。
铝盐混凝剂具有腐蚀性小、净化效果、使用方法等优点。
但水温低时，硫酸铝水解困难，形成的絮凝体较松散。
效果不如铁盐。
值得注意的是聚合氯化铝为一种无机高分子混凝剂，又称碱式氯化铝，简称为PAC，这种聚合铝的优点是矾花形成块，粒重易沉淀，投量比硫酸铝低。
②铁盐混凝剂如三氧化铁、硫酸亚铁、聚合铁等。
铁盐混凝剂所形成的矾花较重，易沉淀，处理低温浊水的效果比铝盐好。
但三氧化铁的腐蚀性较大，出水含铁量较高。
硫酸亚铁又称绿矾，价廉，货源充分，但混凝效果不如三价铁盐。
因此，在使用硫酸亚铁是把二价铁氧化为三价铁，以增强混凝效果。
聚合铁是一种无机高分子混凝剂，其净化效果比三氧化铁、硫酸亚铁的效果好。
铁盐混凝剂的PH使用范围较宽，在5~11之间。
③镁盐混凝剂如硫酸镁、碳酸镁等。
镁盐等混凝剂的特点是形成的絮凝体比铝盐的还重，容易沉淀，而且可以重复利用。
但因镁盐的价格较贵，国内很少采用。
目前应用最广的是铝盐混凝剂和铁盐混凝剂。
（2）有机混凝剂可分为有机合成高分子混凝剂和天然高分子絮凝剂两大类。
①有机合成高分子混凝剂一般都是水溶性的线型高分子聚合物，它呈链状，并由很多链节组成，每一链节为一化和单体，各单体以共价键结合。
聚合体的分子量是各单体的分子量的总和，单体的总数称聚合度。
高分子混凝剂的聚合度即指链节数，高聚合物的相对分子质量高达150万~160万。
按照高分子聚合物在水中离解的情况，可分为阳离子型、阴离子型、非离子型。
在我国使用最多的高分子混凝剂是聚丙烯酰胺（PAM），它是非离子型聚合物，相对分子量在15万以上。
商品浓度一般为8%，使用时，一般控制水浓度在30%~40%较好。
第三章_混凝动力学
•第三章 混凝动力学
• 3.1 混凝动力学
• 推动水中颗粒相互碰撞的动力来自两个方面： • 一方面颗粒在水中的布朗运动，由布朗运动所造成的颗 粒碰撞聚集称“异向絮凝”。 • 另一方面在水力或机械搅拌下所造成的流体运动，由流 体运动所造成的颗粒碰撞聚集称“同向絮凝”。
• 一、异向絮凝
•
假定颗粒为均匀球体，根据费克定律，可导出颗粒的碰撞速率：
• K——波兹曼常数,(1.38×10-16g.cm2/s2.k) • T——水的绝对温度,(K) • ——水的运动黏度, (cm2/s) • ——水的密度,(g/cm3) • 将(2)式代入(1)式
•
8 NP KTn 2 ……………………………. 3
(3)
• 故Np只与颗粒数量和水温有关，而与颗粒粒径无关。但当颗粒的粒径大 于1m，布朗运动消失。
图 6-11 水射器投加
1-溶液池；2-投药箱；3-漏斗； 4-水射器；5-压水管；6-高压水管
2
1
3
图 6-12 计量泵投加
1-溶液池；2-计量泵；3-压水管
3.3.3 混凝剂投加量自动控制
1.数学模拟法 对于某一特定水源，可根据水质、水量建立
数学模型，写出程序交计算机执行调控。采用数
学模型实行加药自动控制的关键是：必须要有前
3.特性参数法
影响混凝效果的因素复杂，在某种情况下、
某一特性参数是影响混凝效果的主要因素，
这一因素的变化反映了混凝程度的变化。流 动电流检测器法和透光率脉动法属于特性参 数法。
流动电流是指胶体扩散层中反离子在外力
作用下随着流体流动而产生的电流。此电流
与胶体ξ电位有正相关关系。混凝后胶体ξ电
位变化反映了胶体脱稳程度。优点是控制因
• 3.1 混凝动力学
• 推动水中颗粒相互碰撞的动力来自两个方面： • 一方面颗粒在水中的布朗运动，由布朗运动所造成的颗 粒碰撞聚集称“异向絮凝”。 • 另一方面在水力或机械搅拌下所造成的流体运动，由流 体运动所造成的颗粒碰撞聚集称“同向絮凝”。
• 一、异向絮凝
•
假定颗粒为均匀球体，根据费克定律，可导出颗粒的碰撞速率：
• K——波兹曼常数,(1.38×10-16g.cm2/s2.k) • T——水的绝对温度,(K) • ——水的运动黏度, (cm2/s) • ——水的密度,(g/cm3) • 将(2)式代入(1)式
•
8 NP KTn 2 ……………………………. 3
(3)
• 故Np只与颗粒数量和水温有关，而与颗粒粒径无关。但当颗粒的粒径大 于1m，布朗运动消失。
图 6-11 水射器投加
1-溶液池；2-投药箱；3-漏斗； 4-水射器；5-压水管；6-高压水管
2
1
3
图 6-12 计量泵投加
1-溶液池；2-计量泵；3-压水管
3.3.3 混凝剂投加量自动控制
1.数学模拟法 对于某一特定水源，可根据水质、水量建立
数学模型，写出程序交计算机执行调控。采用数
学模型实行加药自动控制的关键是：必须要有前
3.特性参数法
影响混凝效果的因素复杂，在某种情况下、
某一特性参数是影响混凝效果的主要因素，
这一因素的变化反映了混凝程度的变化。流 动电流检测器法和透光率脉动法属于特性参 数法。
流动电流是指胶体扩散层中反离子在外力
作用下随着流体流动而产生的电流。此电流
与胶体ξ电位有正相关关系。混凝后胶体ξ电
位变化反映了胶体脱稳程度。优点是控制因
第3章混凝
胶粒：通常将胶核与吸附层合在一起 称为胶粒
胶团：胶粒与扩散层组成的电中性胶 团，称为胶团。 由于胶粒内反离 子电荷数少于表面电荷数，故胶粒总 是带电的 ，其电量等于表面电荷数与 吸附层反离子电荷数之差 ，其电性与 电位离子电性相同。
2 胶体的电位
胶体的电动电位（ζ电位）：当胶体粒子运动 时，扩散层中的大部分反离子就会脱离胶团， 向溶液主体扩散。其结果必然使胶粒产生剩 余电荷（其量等于脱离胶团的反离子所带电 荷数值，符号与电位离子相同），使胶粒与 扩散层之间形成一个电位差，此电位称为胶 体的电动电位，常称为ζ电位。
式中[CaO]：纯石灰CaO投量，mmol/L；
[a]：混凝剂投量，mmol/L；
[x]：原水碱度，按mmol/L，CaO计；[δ]： 保证反应顺利进行的剩余碱度，一般取 0.25~0.5mmol/L（CaO）。一般石灰投量通 过试验决定。
3.水中悬浮物浓度的影响
杂质浓度低，颗粒间碰撞机率下降，混凝效 果差。可采取的对策有： ①加高分子助凝剂； ②加粘土 ③投加混凝剂后直接过滤
3.1.3 DLVO理论
DLVO理论：胶体颗粒之间的相互作用 决定于排斥能与吸引能，分别由静电斥 力与范德华引力产生。
排斥势能：ER－1/d2 吸引势能：EA－1/d6
由此可画出胶体颗粒的相互作用势能 与距离之间的关系，
排
斥
势
Er
能
ER E
Emax 0a
吸
Ea
引
势
能
EA
r c
r (a)
图 6-6 胶体保护示意
4 网捕卷扫作用
向水中投加含金属离子的化学药剂后， 由于金属离子的水解和聚合，会以水中 的胶粒为晶核形成胶体状沉淀物，或者 在这种沉淀物从水中析出的过程中，会 吸附和网捕胶粒而共同沉降下来这称为 网捕卷扫作用。
水质工程学——第3章 混凝
稳定性原因 双电层结构与电位
•Φ电位：胶核表面的点位，总电位。
扩散层
•电位：滑动面上的电位，动电位。
在数值上等于总电位中和
吸附层
胶 胶粒 核
胶
団
天然水中胶体杂质通常是负电胶 体，如粘土，细菌，病毒，藻类， 腐殖物等。 粘土电位＝-15~-40 mV 细菌电位＝-30~-70 mV 藻类电位＝-10~-15 mV
の
阳离子浓度 阴离子浓度
憎水胶体稳定性的原因：DLVO理论
胶体颗粒之间的相互作用：
排斥势能——静电斥力 排斥势能：ER－1/d2 吸引势能——范德华引力 吸引势能：EA－1/d6（或1/d2，1/d3） 胶体颗粒能否聚集取决于总势能
排 斥 势 能 ER
r
Er E Emax
r
(a)
0
a b
高分子投量过少，不足以形成吸附架桥 投加过多，会出现“胶体保护”现象。 •铝盐的多核水解产物： 长度不足，电性中和 •中性氢氧化铝聚合物： 架桥作用 •高分子物质： 吸附架桥 +（电中和）
线性、长度
弹性势能、电性 斥力、水化膜
架桥模型示意图
胶体保护示意图
3.网捕或卷扫 网捕或卷扫 机械作用
金属氢氧化物在形成过
天然水体一般pH=6.5-7.8 ，主要吸附 架桥和电性中和。
作业一
1.什么是胶体稳定性？水中胶体为什么
处于稳定状态（稳定状态的分类）？ 2.用DLVO理论解释胶体稳定性的原因 3.混凝机理有哪些？
3.2 混凝剂和助凝剂
一、混凝剂
混凝剂符合的要求
混凝效果好 对人体无危害
使用方便 货源充足，价格低廉
在动力学稳定性和聚集稳定两者之中，聚集稳定 性对胶体稳定性的影响起关键作用。布朗运动既 是胶体稳定性原因，也是引起碰撞聚结的不稳定 因素。
