配电与照明节能技术交底
照明工程技术交底
照明工程技术交底引言概述：照明工程技术交底是指在照明工程施工过程中，施工方向承包方、施工单位等相关人员详细介绍照明工程的技术要求、施工流程以及安全注意事项的过程。
通过技术交底，可以确保施工人员对照明工程的要求和流程有清晰的了解，从而保证工程的质量和安全。
正文内容：一、技术要求1.1 照明设计方案：详细介绍照明工程的设计方案，包括照明布置、灯具选择、照明亮度等要求。
施工人员应该了解设计方案，并按照设计要求进行施工。
1.2 电气布线：介绍照明工程的电气布线要求，包括电缆的选择、敷设方式、配电箱的安装等。
施工人员应该掌握电气布线的要求，确保电气连接的稳定和安全。
1.3 光源选用：详细介绍不同场所、不同用途的照明工程中光源的选择要求，包括灯泡的功率、色温、寿命等。
施工人员应该根据实际情况选择合适的光源，以达到预期的照明效果。
二、施工流程2.1 施工准备：介绍照明工程施工前的准备工作，包括施工材料的准备、施工设备的摆放等。
施工人员应该按照施工准备要求进行操作，确保施工的顺利进行。
2.2 灯具安装：详细介绍照明工程中灯具的安装步骤和注意事项，包括灯具的固定、电源的连接等。
施工人员应该按照灯具安装要求进行操作，确保灯具的安全和稳定。
2.3 系统调试：介绍照明工程施工完成后的系统调试过程，包括灯光亮度的调整、开关的测试等。
施工人员应该按照调试要求进行操作，确保照明系统的正常运行。
三、安全注意事项3.1 电气安全：详细介绍照明工程施工中的电气安全注意事项，包括电源的断开、绝缘测试等。
施工人员应该严格按照电气安全规范进行操作，确保施工过程中没有电气事故发生。
3.2 高空作业：介绍照明工程施工中的高空作业安全注意事项，包括使用安全带、搭设脚手架等。
施工人员应该正确使用安全设备，确保高空作业的安全进行。
3.3 环境保护：详细介绍照明工程施工中的环境保护要求，包括施工过程中噪音、粉尘的控制等。
施工人员应该按照环境保护要求进行操作，确保施工不对环境造成污染。
电气照明工程技术交底
电气照明工程技术交底引言概述：电气照明工程技术交底是指在建造、道路、桥梁等工程项目中，电气照明系统的设计、安装、调试等相关技术内容的交底过程。
通过技术交底，施工人员可以了解电气照明系统的设计原理、安装要求以及操作维护等方面的知识，以确保工程的质量和安全性。
本文将详细介绍电气照明工程技术交底的五个部份。
一、设计原理的交底1.1 照明系统的设计目标：交底时需要明确照明系统的设计目标，包括照度要求、色温要求、光源选择等方面的内容。
1.2 照明系统的设计方法：交底时需要介绍照明系统的设计方法，包括灯具布置、灯具功率计算、光源数量计算等方面的内容。
1.3 照明系统的设计注意事项：交底时需要强调照明系统设计中的注意事项，包括避免眩光、避免阴影、避免光污染等方面的内容。
二、安装要求的交底2.1 照明设备的安装位置：交底时需要指导施工人员正确安装照明设备，包括灯具的高度、灯具的间距、灯具的安装角度等方面的要求。
2.2 照明设备的电气连接：交底时需要详细说明照明设备的电气连接方式，包括导线的选用、接线盒的安装、接地的要求等方面的内容。
2.3 照明设备的防护措施：交底时需要告知施工人员照明设备的防护措施，包括防水、防尘、防雷击等方面的要求。
三、调试方法的交底3.1 照明设备的调试步骤：交底时需要介绍照明设备的调试步骤，包括灯具的开启、灯具的亮度调节、灯具的色温调节等方面的内容。
3.2 照明设备的调试工具：交底时需要说明照明设备的调试工具，包括亮度计、色温计、电压表等方面的使用方法。
3.3 照明设备的调试注意事项：交底时需要强调照明设备调试中的注意事项，包括避免触电、避免误操作等方面的要求。
四、操作维护的交底4.1 照明设备的操作方法：交底时需要教导施工人员正确操作照明设备，包括开关的使用、亮度的调节、色温的调节等方面的内容。
4.2 照明设备的维护方法：交底时需要告知施工人员照明设备的维护方法，包括定期清洁、定期检查、定期更换等方面的要求。
电气照明工程技术交底
电气照明工程技术交底引言概述：电气照明工程技术交底是指在照明工程施工过程中，施工单位向监理单位或业主单位进行技术交底，明确照明工程的施工要求、技术标准和操作规程等。
本文将从四个方面详细介绍电气照明工程技术交底的内容和要点。
一、施工要求的交底1.1 设计文件交底：在施工前，施工单位应与监理单位或业主单位详细交流照明工程的设计文件，包括照明布置图、电气图纸、照明设备清单等。
施工单位应对设计文件进行仔细研究，确保理解设计意图，避免误解或遗漏。
1.2 施工组织交底：施工单位应向监理单位或业主单位交底施工组织方案，包括施工进度计划、施工队伍组织、安全措施等。
施工单位应确保施工组织方案合理可行，并接受监理单位或业主单位的审查和指导。
1.3 施工质量交底：施工单位应向监理单位或业主单位交底施工质量要求，包括材料选用、施工工艺、验收标准等。
施工单位应确保施工质量符合相关规范和标准，提供合格的照明工程。
二、技术标准的交底2.1 照明设备选型交底：施工单位应向监理单位或业主单位交底照明设备的选型依据和标准。
施工单位应根据照明工程的具体需求，选择符合国家标准和规范的照明设备，并确保设备的性能指标满足设计要求。
2.2 照明电气系统交底：施工单位应向监理单位或业主单位交底照明电气系统的设计和施工要求。
包括电气线路的布置、开关控制方式、照明回路划分等。
施工单位应确保照明电气系统的安全可靠，并满足相关电气规范和标准。
2.3 照明控制系统交底：施工单位应向监理单位或业主单位交底照明控制系统的设计和使用方法。
包括照明控制设备的安装位置、操作方式、调光调色功能等。
施工单位应确保照明控制系统的正常运行，满足照明需求和节能要求。
三、操作规程的交底3.1 施工安全交底：施工单位应向监理单位或业主单位交底施工过程中的安全注意事项和应急措施。
包括施工现场的安全管理、用电安全、防火防爆等。
施工单位应确保施工过程中的安全风险得到有效控制，保障工人和设备的安全。
电气照明工程技术交底
电气照明工程技术交底一、任务概述电气照明工程技术交底是为了确保电气照明工程的顺利进行，保证施工质量和安全性。
本文将详细介绍电气照明工程的技术交底内容，包括施工前的准备工作、材料选型、安装要求、验收标准等。
二、准备工作1. 施工前的准备工作是确保电气照明工程能够顺利进行的关键。
在开始施工前，需要进行以下准备工作：a. 确定施工计划和工期，制定详细的施工方案。
b. 检查施工现场，确保场地平整、无障碍物。
c. 检查施工所需的材料和设备是否准备充分。
d. 确定施工人员的组织架构和责任分工。
三、材料选型1. 电气照明工程所使用的材料需要符合相关的标准和规范。
在选型过程中，需要考虑以下因素：a. 照明需求：根据不同的场所和用途，选择合适的照明方式和光源类型。
b. 耐久性：选择具有较长使用寿命和高可靠性的材料，以减少维护和更换成本。
c. 节能性：选择能效较高的照明设备，以降低能耗和运行成本。
d. 安全性：确保所选材料符合相关的安全标准，能够防止火灾和电击等安全风险。
四、安装要求1. 安装过程是确保电气照明工程质量的重要环节。
在安装过程中，需要注意以下要求：a. 按照设计图纸和施工方案进行安装，确保灯具的位置、高度和角度等符合设计要求。
b. 严格按照相关的电气安全规范进行电线的敷设和接线，确保电气系统的安全可靠。
c. 安装灯具时，注意保护灯具的外壳，避免划伤或损坏。
d. 在安装过程中，要进行必要的测试和调试，确保灯具的正常运行和照明效果。
五、验收标准1. 电气照明工程完成后，需要进行验收，确保工程质量和安全性。
验收标准包括以下内容：a. 照明效果：根据设计要求，检查灯具的光照强度、均匀度和色温等指标是否符合要求。
b. 安全性：检查电气系统的接地、绝缘和漏电保护等是否符合相关标准，确保安全可靠。
c. 设备完好：检查灯具的外观和功能是否正常，确保没有损坏或故障。
d. 文件齐全：检查施工图纸、设备清单、操作手册等文件是否完备。

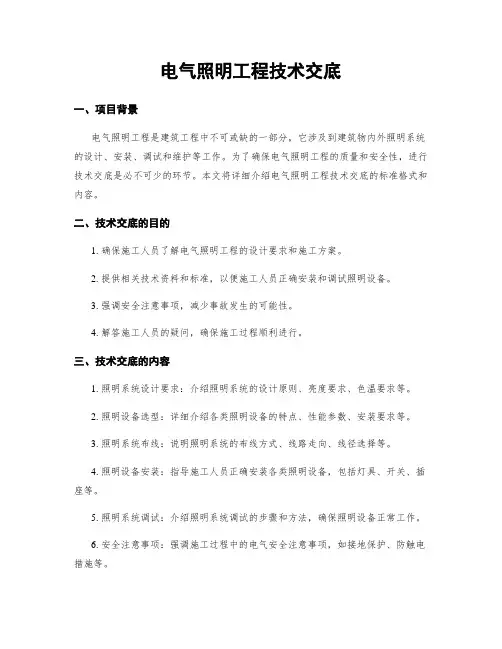

电气照明工程技术交底
电气照明工程技术交底一、项目背景电气照明工程是建筑工程中不可或缺的一部分，它涉及到建筑物内外照明系统的设计、安装、调试和维护等工作。
为了确保电气照明工程的质量和安全性，进行技术交底是必不可少的环节。
本文将详细介绍电气照明工程技术交底的标准格式和内容。
二、技术交底的目的1. 确保施工人员了解电气照明工程的设计要求和施工方案。
2. 提供相关技术资料和标准，以便施工人员正确安装和调试照明设备。
3. 强调安全注意事项，减少事故发生的可能性。
4. 解答施工人员的疑问，确保施工过程顺利进行。
三、技术交底的内容1. 照明系统设计要求：介绍照明系统的设计原则、亮度要求、色温要求等。
2. 照明设备选型：详细介绍各类照明设备的特点、性能参数、安装要求等。
3. 照明系统布线：说明照明系统的布线方式、线路走向、线径选择等。
4. 照明设备安装：指导施工人员正确安装各类照明设备，包括灯具、开关、插座等。
5. 照明系统调试：介绍照明系统调试的步骤和方法，确保照明设备正常工作。
6. 安全注意事项：强调施工过程中的电气安全注意事项，如接地保护、防触电措施等。
7. 照明系统维护：说明照明系统的日常维护方法和周期，保证照明设备的长期稳定运行。
四、技术交底的形式1. 技术交底会议：组织专业人员召开会议，对施工人员进行现场技术交底。
2. 技术交底文件：编写详细的技术交底文件，包括照明系统设计说明书、设备安装手册等。
3. 现场指导：派遣专业人员到现场指导施工人员进行安装和调试工作。
五、技术交底的要求1. 交底内容要准确、全面，确保施工人员理解并能正确执行。
2. 交底文件要清晰、易懂，包括文字说明、图纸和图片等。
3. 交底会议要有记录，记录会议内容和参会人员名单。
4. 交底过程中要解答施工人员的问题，确保他们对工程要求有清晰的认识。
5. 交底结束后，要进行验收，确保施工人员掌握了相关知识和技能。
六、技术交底的效果评估1. 对施工人员进行测试，确认他们掌握了相关知识和技能。

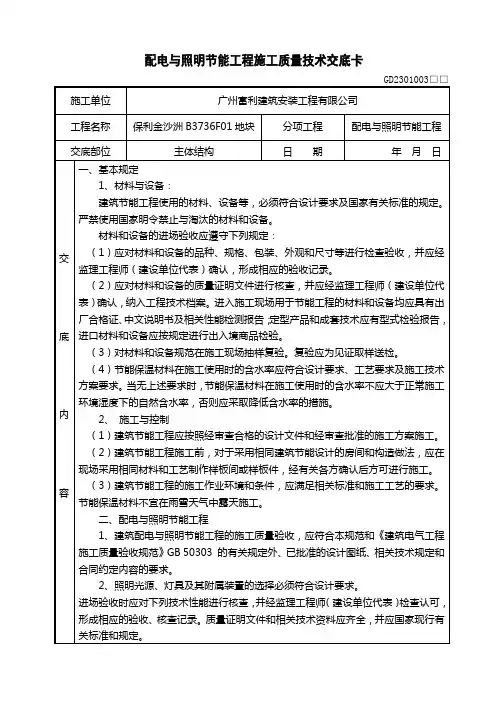

配电与照明节能工程交底
（1）应对材料和设备的品种、规格、包装、外观和尺寸等进行检查验收，并应经监理工程师（建设单位代表）确认，形成相应的验收记录。
（2）应对材料和设备的质量证明文件进行核查，并应经监理工程师（建设单位代表）确认，纳入工程技术档案。进入施工现场用于节能工程的材料和设备均应具有出厂合格证、中文说明书及相关性能检测报告；定型产品和成套技术应有型式检验报告，进口材料和设备应按规定进行出入境商品检验。
（2）建筑节能工程施工前，对于采用相同建筑节能设计的房间和构造做法，应在现场采用相同材料和工艺制作样板间或样板件，经有关各方确认后方可进行施工。
（3）建筑节能工程的施工作业环境和条件，应满足相关标准和施工工艺的要求。节能保温材料不宜在雨雪天气中露天施工。
二、配电与照明节能工程
1、建筑配电与照明节能工程的施工质量验收，应符合本规范和《建筑电气工程施工质量验收规范》GB 50303 的有关规定外、已批准的设计图纸、相关技术规定和合同约定内容的要求。
（7） 母线与母线或母线与电器接线端子，当采用螺栓搭接连接时，应采用力矩扳手拧紧，制作应符合《建筑电气工程施工质量验收规范》GB 50303 标准中有关规定。
（8）交流单芯电缆或分相后的每相电缆宜品字型（三叶型）敷设，且不得形成闭合铁磁回路。
（9）三相照明配电干线的各相负荷宜分配平衡，其最大相负荷不宜超过三相负荷平均值的115％，最小相负荷不宜小于三相负荷平均
专业技术负责人： 交底人： 接受人：
（3）三相电压不平衡度允许值为2%，短时不得超过4%。
检验方法：在已安装的变频和照明灯可产生谐波的用电设备均可投入的情况下，使用三相电能质量分析仪在变压器的低压侧测量。检查数量：全部检测
（4）在通电试运行中，应测试并记录照明系统的照度和功率
照明工程技术交底
照明工程技术交底引言概述：照明工程技术交底是指在照明工程施工前，施工单位向施工人员详细说明照明工程的设计要求、施工标准和注意事项，确保施工过程顺利进行，达到设计要求。
本文将从五个方面详细介绍照明工程技术交底的内容。
一、照明设计要求1.1 照明布局：详细说明各个照明灯具的布局位置，保证光线分布均匀，照明效果良好。
1.2 照明亮度：说明各个区域的照明亮度要求，确保照明充足，不影响使用。
1.3 色温要求：指定照明灯具的色温要求，保证照明效果符合设计要求。
二、施工标准2.1 安装要求：明确各个照明灯具的安装高度、角度和固定方式，确保安装牢固。
2.2 电气连接：说明照明灯具的电气连接方式和线路布置，确保安全可靠。
2.3 防水防尘：指导施工人员如何做好照明灯具的防水防尘处理，延长使用寿命。
三、注意事项3.1 施工顺序：确定照明工程的施工顺序，避免施工过程中的交叉影响。
3.2 施工质量：强调施工人员对照明工程的质量要求，做到精益求精。
3.3 安全防护：提醒施工人员注意施工过程中的安全防护措施，避免意外发生。
四、验收标准4.1 光照度测量：确定照明工程完成后的光照度测量标准，确保照明效果符合设计要求。
4.2 照明色温检测：进行照明色温检测，验证照明灯具的色温是否符合设计要求。
4.3 安全检查：进行照明工程的安全检查，确保照明设施安全可靠。
五、交底记录5.1 编制文档：将照明工程技术交底内容整理成文档，作为施工过程中的参考依据。
5.2 签字确认：要求相关人员对照明工程技术交底内容进行签字确认，确保各方责任清晰。
5.3 存档管理：将照明工程技术交底记录进行存档管理，便于日后查阅和追溯。
结语：照明工程技术交底是照明工程施工的重要环节，只有做好技术交底工作，才能确保照明工程的质量和安全。
施工单位和施工人员应严格按照技术交底内容进行施工，确保照明工程顺利完成，达到设计要求。
电气照明工程技术交底
电气照明工程技术交底一、引言电气照明工程技术交底旨在向相关工程人员详细介绍电气照明系统的设计、安装和运行维护等方面的技术要求和操作流程。
本文将从以下几个方面进行详细阐述：照明系统设计、照明设备选型、照明布线安装、照明控制系统以及照明系统的运行维护。
二、照明系统设计1. 光源选择：根据照明需求和环境条件，选择合适的光源类型，如白炽灯、荧光灯、LED灯等，并考虑其功率、色温、寿命等因素。
2. 照明布局：根据建造物的功能和使用要求，合理确定照明灯具的布置位置，确保光线均匀、璀璨且不产生阴影。
3. 照璀璨度：根据不同区域的照明需求，确定合适的照度要求，如公共区域、办公区域、生产车间等。
4. 照明色温：根据不同场所的需要，选择合适的色温，如暖白光、自然白光或者冷白光，以满足使用者的舒适感。
5. 照明节能：在设计过程中，考虑采用节能灯具、智能控制系统等技术手段，以降低能耗并提高照明效果。
三、照明设备选型1. 灯具选型：根据设计要求和照明需求，选择合适的灯具，包括吊灯、壁灯、射灯等，并考虑其功率、光效、色温等因素。
2. 灯具安装：根据安装位置和要求，选择合适的安装方式，如吊装、固定安装等，并确保安装坚固、稳定。
3. 照明配件：选择合适的配件，如灯座、灯罩、灯管等，确保其与灯具的匹配性和安全性。
四、照明布线安装1. 电缆选择：根据照明系统的功率和长度要求，选择合适的电缆规格，如电源线、控制线等，并确保其质量合格。
2. 布线方式：根据建造结构和照明需求，选择合适的布线方式，如明敷、暗敷、吊顶敷设等，并确保布路线径合理、美观。
3. 连接方式：根据电气安全要求，选择合适的连接方式，如绝缘套管、接线端子等，并确保连接坚固、可靠。
4. 接地保护：对照明系统进行接地保护，确保人身安全和设备正常运行。
五、照明控制系统1. 开关控制：根据功能区域和使用要求，设置合适的开关位置和数量，确保照明的灵便控制。
2. 调光控制：根据不同场所的需要，选择合适的调光方式，如电阻调光、触摸调光、智能调光等，并确保调光平稳、无闪烁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谐波电流允许值 1-6表
三相电压不平衡度允许值为2%，短时不得超过4%。
检验方法：在已安装的变频和照明等可产生谐波的用电设备均可投入的情况下，使用三相电能质量分析仪在变压器的低压侧测量。
在通电试运行中，应测试并记录照明系统的照度和功率密度值。
1 照度值不得小于设计值的90%；
导线接头不能增加电阻值，受力导线不能降低机械强度。
单芯导线并接头：导线绝缘以并齐合拢。在距绝缘台约12mm～15mm处用其中一根线芯在其连接端缠绕5～7圈后剪断，把余头并齐折回压在缠绕上进行涮锡处理，
不同直径导线接头：如果是独根（导线截面小于 mm2）或多芯软线时，则应先进行涮锡处理，再将细线在粗线上距离绝缘层15mm处交叉，并将线端部向粗导线（独根）端缠绕5～7圈，将粗导线端折回压在细线上，最后再做涮锡处理。
2 功率密度值应符合《建筑照明设计标准》GB50034中的规定。
检验方法：在无外界光源的情况下，检测被检区域内平均照度和功率密度。
检查数量：每种功能区检查不少于2处。
三相照明配电干线的各相负荷宜分配平衡，其最大相负荷不宜超过三相负荷平均值的115%，最小相负荷不宜小于三相负荷平均值的85%。
检验方法：在建筑物照明通电试运行时开启全部照明负荷，使用三相功率计检测各相负载电流、电压和功率。
BV、BLV塑料线穿电线管管径选择表 表1-1
管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时，30m；有一个弯时，20m；有2个弯时，15m；有3个弯时，8m。
电缆、电线截面选择
低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。每芯导体电阻应符合表1-2表。
多股铜芯软线用螺丝压接时，先将软线芯做成单眼圈状，涮锡后，将其压平再用螺丝加垫紧牢固。
铜导线压线帽分为黄、白、红三种颜色，分别适用于、、、4mm2的2~4条导线的连接。将导线绝缘层剥去10mm～13mm（按帽的型号决定），清除氧化物，按规格选用合适的压线帽，将线芯插入压线帽的压接管内，若填不实，可将线芯折回头（剥长加倍），填满为止。线芯插到底，导线绝缘应和压接管口平齐，并包在帽壳内，用专用压接钳压实即可
检查数量：全部检查。
技术负责人：
交底人：
接交人：
施工单位
商丘市大众建筑工程有限公司
年 月 日
编号：
工程名称
广通苑72#B座商住楼
交底部位
配电与照明节能
共
页
第
页
交底内容：
一、施工准备
1．1 技术准备
施工图纸、产品技术资料、相应图集、规范、规程齐全。
熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。
确定施工方法，施工方案编制完毕经审批并进行了安全、技术交底；为了工程施工不破坏建筑物的强度的损害建筑物的美观。
照明设备谐波含量限值应符合表1-5
照明设备谐波含量的限值 1-5表
注：λ是电路功率因数。
检验方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对。
三、低压配电系统的调试和电源质量检测
供电电压允许偏差：三相供电电压允许偏差为标称系统电压的±7%；单相220V为+7%、-10%。
公共电网谐波电压限值为：380V的电网标称电压，电压总谐波畸变率（THDu）为5%，奇次（1~25次）谐波含有率为4%，偶次（2~24次）谐波含有率为2%。
二、质量技术要求
2．1隐蔽工程
建筑配电与照明节能工程的施工验收，应符合建筑节能工程施工质量验收规范和《建筑电气工程施工质量验收规范》GB50303的有关规定，符合已批准的设计图纸、相关技术规定和合同约定内容的要求。
为了防止电线发热和线路损耗，电线导管隐蔽前要考虑电线截面积（包括外护层）的总和，不应超过管内截面积的40%。绝缘导管允许电线穿管根数及相应最小钢导管管径，可参考表1-1表
不同标称截面的电缆、电线每芯导体最大电阻值 1-2表
检验方法：进场时抽样送检，验收时核查检验报告。
导线连接和接线端子要求
母与母线或母线与电器接线端子，当采用螺栓搭接连接时，应采用力矩扳手拧紧，母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺，连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母，螺栓受力均匀，不使电器的接线端子受额外应力。
交流单芯电缆或分相后的每相电缆宜品字型（三叶型）敷设，且不得形成闭合铁磁回路。
2．4 照明光源、灯具及其附属装置的选择
荧光灯灯具和高强度气体放电灯灯具的效率不应低于表1-3的规定。
荧光灯灯具和高强度气体放电灯灯具的效率允许值 1-3表
管型荧光灯镇流器能效限定值应不小于表1-4
镇流器能效限定值 1-4表
套管压接法是运用机械冷态压接的简单原理，用相应的模具在一定压力下将套在导线两端的连接套管压在两端导线上，使导线与连接管间形成金属互相渗透，两者成为一体构成导电通路，要保证冷压接头的可靠性，主要取决于影响质量的三个要点：即连接管形状、尺寸和材料；压模的形状和尺寸；导线表面氧化膜处理。具体做法如下：先把绝缘层剥掉，清除导线氧化膜并涂以电力复合脂（使导线表面与空气隔绝，防止氧化）。当采用椭圆形套管时，应使两线对插后，线头分别露出套管两端4mm；然后用压接钳和压模压接，压接模数的深度应与套管尺寸相对应。
施方法。
1．2 材料要求
对进入施工现场的材料、设备等进行外观质量检查和规格、型号、技术参数及质量证明文件核查。必须符合设计要求，应有出厂合格证、检验报告、“CCC”认证标志和认证证书复印件，复印件加盖生产厂家公章。
进入施工现场的材料、设备等在进场验收合格的基础上按照有关规定从施工现场随机抽取试样，送至有见证检测资质的检测机构进行检测。
