简述半导体纯水设备的工艺及技术优势
EDI技术工作过程及优点
EDI技术工作过程及优点EDI是又称为连续电去离子技术，是目前最先进的超纯水制取技术，现已逐渐替代传统混床技术。
随着环保法规的日益严格、用水品质要求提高和水源匮乏加剧，世界各地的电厂、半导体微电子厂、化工、冶金企业正重新评估他们的超纯水处理设备，EDI 作为无需化学品的一种经济实用的环保型先进超纯水处理技术，正在逐步取代混床，这正在为全球超纯水处理带来一场革命。
EDI工作原理混床在运行过程中，其内部的树脂分为饱和区，交换区，新生区。
饱和区的树脂已经被离子饱和，不再具有从进水中交换离子的能力。
交换区的树脂处于部分饱和状态，离子交换主要在交换区完成。
新生区的指树脂尚未发生离子交换。
随着混床的运行，饱和区和交换区将逐步向上移动，新生区的空间将减少，直到被穿透。
新生区的存在是产水水质的保证，而新生区被穿透的时候，也就意味着混床产水水质将下降，混床需要用化学药品再生。
EDI在运行过程中，树脂分为交换区和新生区，在运行过程中，虽然树脂不断进行离子交换，但电流连续不断的使树脂再生，从而形成了一种动态平衡。
EDI模块内将能始终保持一定空间的新生区。
这样EDI内的树脂也就不再需要化学药品的再生，且其产水品质也得到了高品质的保证。
EDI由阴/阳离子交换膜，混床树脂，淡/浓水室和阴/阳电极构成。
EDI技术将电渗析和离子交换技术完美的结合在一起。
EDI工作主要有三个过程：1，淡水进水淡水室后，淡水中的离子与混床树脂发生离子交换，从而从水中脱离。
2，被交换的离子受电性吸引作用，阳离子穿过阳离子交换膜向阴极迁移，阴离子穿过阴离子交换膜向阳极迁移，并进入浓水室从而从淡水中去除。
离子进入浓水室后，由于阳离子无法穿过因离子交换膜，因此其将被截留在浓水室，同样，阴离子无法穿过阳离子交换膜，被截留在浓水室，这样阴阳离子将随浓水流被排出模块;与此同时，由于进水中的离子被不断的去除，那么淡水的纯度将不断的提高，待由模块出来的时候，其纯度可以达到接近理论纯水的水平。
半导体去离子水
半导体去离子水半导体去离子水是一种在电子行业中广泛应用的清洗剂，它具有非常重要的作用。
本文将以生动而全面的方式介绍半导体去离子水的定义、特点、使用方法以及相关注意事项，旨在为读者提供有指导意义的信息。
首先，让我们来了解一下半导体去离子水的定义。
半导体去离子水是一种经过处理的纯水，它通过去除大部分杂质和离子的方式，以确保在电子行业中进行高效而安全的清洗。
相比于普通水，半导体去离子水具有更高的纯净度，因此被广泛用于生产半导体器件、集成电路、光伏设备等关键电子产品。
半导体去离子水具有几个重要的特点。
首先，它具有极佳的纯净度。
经过特殊处理后，半导体去离子水的溶液中残留的杂质含量非常低，几乎接近于纯水。
这种高纯度的水可以有效地避免在清洗过程中对电子器件造成损害。
其次，半导体去离子水具有良好的电导率。
相比起常规水，它的电导率更低，因此可以减少清洗过程中的静电问题，提高清洗效率。
此外，半导体去离子水的PH值通常在中性范围内，不会对器件表面产生腐蚀性影响。
使用半导体去离子水需要遵循一系列的步骤和注意事项。
首先，在使用之前需要确保容器和清洗设备是干净的，以防止杂质的进一步污染。
其次，应注意半导体去离子水的存放和运输条件。
它应该避免暴露在光照和高温的环境下，以免影响其质量。
此外，使用过程中应避免和其他化学品混合，以防产生不良反应。
最后，在清洗半导体器件时，需要根据具体的工艺要求和器件类型，选择适当的清洗时间和温度，以确保清洗效果的最佳。
总而言之，半导体去离子水是电子行业中不可或缺的清洗剂。
它的高纯净度、良好的电导率以及中性PH值，使得它成为清洗电子器件的理想选择。
然而，在使用半导体去离子水时，需要遵循相应的使用方法和注意事项，以确保清洗的有效性和安全性。
通过正确使用半导体去离子水，我们可以从根本上保障电子产品的质量和可靠性，推动整个电子行业的发展。
EDI超纯水设备工艺介绍与操作说明
EDI超纯水设备工艺介绍与操作说明1. 引言EDI（Electrodeionization）技术是一种高效、低成本的水处理技术，通过电场和离子交换膜的作用，将离子从水中去除，从而获得超纯水。
本文将介绍EDI超纯水设备的工艺流程，以及该设备的操作方法和注意事项。
2. 设备工艺流程EDI超纯水设备的工艺流程如下所示：1.预处理：首先，需要对进水进行预处理，包括去除悬浮物、有机物和游离氯等。
这可以通过沉淀、过滤和活性炭吸附等步骤来实现。
2.反渗透：接下来，将预处理后的水进一步处理，使用反渗透（RO）膜去除大部分的离子和溶解物质。
RO膜是一种半透膜，能够过滤掉离子和溶解物，但保留水分子。
3.电去离子：RO膜后的水进入EDI单元，EDI单元由一个阳离子交换膜和一个阴离子交换膜组成。
水分子在膜间通过强电场作用下离子交换膜，从而将阳离子和阴离子分离开。
最终获得高纯度的超纯水。
4.消毒：得到的超纯水需要进行消毒处理，以确保无菌纯净。
常见的消毒方法包括紫外线照射和臭氧处理。
3. 设备操作说明EDI超纯水设备的操作步骤如下：1.开机准备：检查设备是否完好，并确保其连接正常。
检查预处理系统和反渗透系统的运行状态。
2.开启预处理系统：按照预处理系统的操作说明，将预处理设备打开。
确保预处理设备正常运行，对进水进行必要的处理。
3.开启反渗透系统：按照反渗透系统的操作说明，将反渗透设备打开。
调整系统参数，确保RO膜的正常运行。
监测压力、流量和浓度等指标，确保系统工作正常。
4.开启EDI单元：打开EDI单元，并调整电场强度。
根据设备的说明书设置电场强度和运行参数。
5.监测参数：定期监测超纯水输出的参数，包括电导率、溶解氧等。
确保超纯水质量符合要求。
6.设备维护：定期维护设备，包括清洗预处理系统、反渗透系统和EDI单元。
定期更换膜元件和离子交换树脂，以保证设备的正常运行。
7.关闭设备：当设备不再使用时，按照操作规程关闭设备。
先关闭EDI单元，再关闭反渗透系统和预处理系统。
半导体行业超纯水制备用脱气膜组件产品认证技术要求
一、概述随着半导体产业的快速发展，超纯水作为半导体制造过程中的重要原材料，其制备和质量要求也日益严格。
其中，脱气膜组件产品作为超纯水的重要处理设备，其认证技术要求尤为关键。
本文将就半导体行业超纯水制备用脱气膜组件产品的认证技术要求进行探讨。
二、超纯水在半导体制造中的重要性1. 半导体生产工艺对超纯水质量的极高要求2. 超纯水在半导体生产工艺中的作用及影响三、脱气膜组件产品在超纯水制备中的作用1. 脱气膜组件产品的主要功能2. 脱气膜组件产品在超纯水制备中的应用四、脱气膜组件产品认证技术要求1. 膜材料的选择和性能要求脱气膜组件产品的认证技术要求首先包括膜材料的选择和性能要求。
膜材料需要具有较高的抗化学腐蚀性和耐温性，以保证在超纯水制备过程中的稳定性和持久性。
膜材料的透气性能也是认证的重要指标，需要保证脱气膜组件产品的脱气效率和处理能力。
2. 设计和制造工艺要求脱气膜组件产品的认证技术要求还涉及其设计和制造工艺。
要求脱气膜组件产品在使用过程中能够确保超纯水的无菌、无菌、耐高压和耐高温等特性。
脱气膜组件产品的密封性和稳定性也是认证的重要指标，需要经过严格的测试和检验。
3. 认证测试方法和标准脱气膜组件产品的认证技术要求还包括认证测试方法和标准。
这些测试方法和标准需要覆盖脱气膜组件产品在各种条件下的性能表现，包括透气性能测试、耐化学腐蚀性测试、耐温性测试、密封性测试等。
测试结果需要符合行业标准和规范，以确保脱气膜组件产品的质量和可靠性。
4. 服务和售后保障要求除了产品本身的技术要求，脱气膜组件产品的认证技术要求还应包括服务和售后保障方面的要求。
供应商需要提供产品的安装调试、使用培训和日常维护等方面的支持，确保脱气膜组件产品在使用过程中能够稳定可靠地工作。
五、结论在半导体行业超纯水制备中，脱气膜组件产品的认证技术要求至关重要。
只有满足了严格的膜材料性能、设计制造工艺、认证测试标准和服务保障要求，脱气膜组件产品才能够在超纯水制备过程中发挥其应有的作用，确保最终产品的质量和稳定性。
半导体除湿机
半导体除湿机的除湿原理及过程
半导体除湿机的除湿原理是利用半导体芯片的热电 效应
• 半导体芯片在通电后，产生温差，使 空气中的水分子冷凝成水滴 • 通过散热器将芯片产生的热量传导出 去，保持芯片在适宜的工作温度 • 风扇将冷凝后的水滴排出，实现除湿 效果
半导体除湿机的除湿过程包括吸湿、冷 凝和排湿三个步骤
• 吸湿：除湿机内部的风扇将潮湿空气 吸入，经过半导体芯片表面 • 冷凝：半导体芯片在通电后产生温差， 使空气中的水分子冷凝成水滴 • 排湿：风扇将冷凝后的水滴排出，实 现除湿效果
• 数据机房：半导体除湿机可降低数据机房的湿度，防止设备受 潮，提高数据安全性
半导体除湿机在医药行业中的 应用
• 半导体除湿机在医药行业中的应用主要包括制药车间、实验室和 仓库等场景
• 制药车间：半导体除湿机可降低制药车间的湿度，保证药品的 生产质量和储存条件
• 实验室：半导体除湿机可保证实验室的湿度要求，为实验提供 良好的环境
半导体除湿机的未来发展方向及机遇
半导体除湿机的未来发展方向主要表现为技术创新、 市场拓展和产业链整合
半导体除湿机面临的机遇包括政策支持、 消费升级和国际合作等
• 技术创新：研发新型高效、节能、环 保的除湿技术，提高除湿效果 • 市场拓展：开拓新的应用领域，如智 能家居、工业制造和医疗健康等 • 产业链整合：与上下游企业合作，实 现产业链优化，降低成本，提高竞争力
• 清洁：对故障部件进行清洁，消除故 障 • 维修：对故障部件进行维修，恢复设 备正常运行 • 更换：对故障部件进行更换，保证设 备正常运行

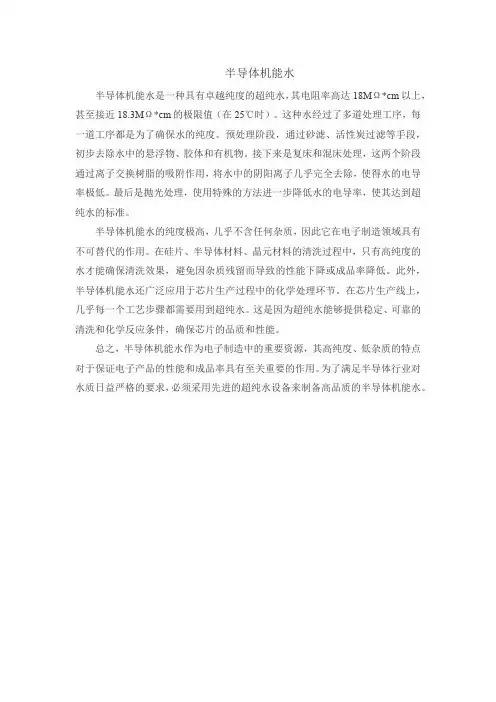

半导体机能水
半导体机能水
半导体机能水是一种具有卓越纯度的超纯水，其电阻率高达18MΩ*cm以上，甚至接近18.3MΩ*cm的极限值（在25℃时）。
这种水经过了多道处理工序，每一道工序都是为了确保水的纯度。
预处理阶段，通过砂滤、活性炭过滤等手段，初步去除水中的悬浮物、胶体和有机物。
接下来是复床和混床处理，这两个阶段通过离子交换树脂的吸附作用，将水中的阴阳离子几乎完全去除，使得水的电导率极低。
最后是抛光处理，使用特殊的方法进一步降低水的电导率，使其达到超纯水的标准。
半导体机能水的纯度极高，几乎不含任何杂质，因此它在电子制造领域具有不可替代的作用。
在硅片、半导体材料、晶元材料的清洗过程中，只有高纯度的水才能确保清洗效果，避免因杂质残留而导致的性能下降或成品率降低。
此外，半导体机能水还广泛应用于芯片生产过程中的化学处理环节。
在芯片生产线上，几乎每一个工艺步骤都需要用到超纯水。
这是因为超纯水能够提供稳定、可靠的清洗和化学反应条件，确保芯片的品质和性能。
总之，半导体机能水作为电子制造中的重要资源，其高纯度、低杂质的特点对于保证电子产品的性能和成品率具有至关重要的作用。
为了满足半导体行业对水质日益严格的要求，必须采用先进的超纯水设备来制备高品质的半导体机能水。
半导体工业超纯水的技术指标及其制备概述
半导体工业超纯水来自自来水，但由于我国自来水规定 无 TOC 标 准 ，所 代 表 的 有 机 物 含 量 指 标 为 CODmn，限 值 为 3ppm。而且，自来水常规 TOC 多在 1ppm~3ppm 之间。因此， 处理 TOC 过程需多级工艺来达到目标水质。目前，可供选择 的工艺包括：UF、ACF、EDI 以及 RO 等。采用这些工艺进行前 端处理后，就可将 TOC 值降低至 10ppb~30ppb 以内。此后，经 TOC-UV 灯的处理就可将 TOC 值控制在 1ppb 以下，进而达到 半导体工业使用超纯水的水质要求，最终助力超导体芯片的 生产制造。
3 半导体工业超纯水的技术指标要求
半导体工业中的超纯水（Ultrapure water），又名 UP 水，其 除了水分子外，几乎没有其他杂质。这就意味着超纯水没有 病毒、细菌以及含氯二噁英等有机物质，是电阻率为 18（MΩ× cm）的水。在生产制造半导体工业时，电子元器件对超纯水使 用水质要求高。市场环境变化使得元器件尺寸缩小与精细度 上升，使得超纯水水质与水量的技术指标不断提升。然而，超 纯水生产过程，只要微粒子、电阻率、TOC 以及气泡其中一个 指标出现略微差异，就会使半导体元器件生产的合格率下降。 为此，制备技术人员应严格按照 ITRS 浸没式超纯水制备要求 进行生产控制。然而，掌握这一制备技术的生产厂家多是国 外企业，自主研发还有很长一段路要走。相关建设者应从现 有研究成果基础上，对制备技术进行不断优化，进而落实现代 化经济建设背景下全面发展进程[1]。
关键词：半导体工业；超纯水；技术指标；制备技术
ቤተ መጻሕፍቲ ባይዱ1 引言
半导体工业，作为全世界范围内综合国力的体现形式之 一，其具有研发成本高、技术要求高等特点。想要以最低成本 获取最高价值，在借鉴先进技术的同时，需从技术指标要求入 手来对超纯水制备技术运用效果进行优化调整，进而达到高 精度使用控制预期。
半导体(LED)水处理设备工艺解析
半导体（LED）水处理设备工艺解析国内LED产业具有广阔的发展前景，LED半导体照明应用，广泛地用于大屏幕显示、交通信号灯、手机背光源等，并开始应用于城市美化亮化、景观灯、地灯、手电筒、汽车用灯、指示牌等特殊照明领域。
随着单个LED光通亮和发光效率的提高，即将进入普通室内照明、台灯、笔记本电脑背光源、大尺寸LED显示器背光源等市场广阔。
LED生产过程中绝大部分废水产生在原材料和芯片制造过程中，分为拉晶、切磨抛和芯片制造，主要含一般酸碱废水、含氟废水、有机废水、氨氮废水等几种水质，在黄绿光晶片制造过程中还会有含砷废水排出。
LED芯片加工废水特点1、LED切磨抛废水特点：主要污染物为大量清洗废水，主要成分为硅胶、弱酸、硫酸、盐酸、研磨砂等。
2、酸碱废水排放：主要包括工艺酸碱废水、废气洗涤塔废水、纯水站酸碱再生废水，采用化学中和法处理。
(1)一般废水：排放方式均为连续排放，主要指纯水站RO浓缩废水主要污染物为无机盐类，采用生化法去除。
(2)含砷废水：主要来自背面减薄及划片/分割工序，采用化学沉淀法处理。
(3)含氟废水：主要清洗废水中含有HF，使用混凝沉淀去除。
(4)高氨氮废水：使用折点加氯法，将废水中的氨氮氧化成N2。
投加过量氯或次氯酸钠，使废水中氨完全氧化为N2的方法，称为折点氯化法。
处理工艺1、LED生产加工之蓝宝石拉晶废水酸碱废水进入酸碱废水调节池后与投加的药剂进行中和反应，达到工艺要求后进入有机废水调节池。
人工收集到含氟废水收集池，加药剂进行沉淀。
上清液达标排放，污泥排入污泥浓缩池处理。
利用有机废水调节池的池容增加生化处理功能，向池内投加厌氧性水解菌，池内配置穿孔水力搅拌系统以加强传质，为后继处理单元提供部分水解处理服务。
废水经过调节后经泵提升进入进入厌氧水解池。
厌氧水解池采用上向流布水形式，利用循环管网系统加强池底部的混流强度，提高反应器内的传质效果。
利用微生物的水解酸化作用将废水中难降解的大分子有机物转化为易降解的小分子有机物，将复杂的有机物转变成简单的有机物，提高废水的可生化性，有利于后续的好氧生化处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述半导体纯水设备的工艺及技术优势
超纯水设备是可以完全去除水中的导电介质，以可以将水中的有机物质、不溶解的胶体物质和其化杂质去除的高性能水处理设备。
在半导体材料、蓄电池、线路板等电子行业应用的非常广泛。
本文将主要介绍半导体超纯水设备工艺流程、技术优势与维护清洗。
半导体超纯水设备工艺流程
半导体超纯水设备由反渗透设备与EDI设备相结合，是一种环保、经济、发展潜力巨大的最新超纯水制备工艺。
纯净水设备工艺流程为：原水→多介质过滤器→活性炭过滤器→精密过滤器→中间水箱→反渗透设备→电去离子(EDI)→超纯水箱→超纯水泵→后置保安过滤器→用水点
半导体超纯水设备各系统技术优势
我公司的半导体超纯水设备符合国家标准水质要求，能满足客户的不同需求。
1、介质过滤器：由优质不锈钢材料制作而成，可去除源水中的悬浮物。
设备设有气体冲刷功能，能最大限度地清除介质上及床层中的污垢，提高出水水质和延长工作周期。
2、活性碳过滤器：由优质不锈钢材料制作而成，可以去除水中的游离余氯、除臭、除油、去色、吸附有机物杂质，保证反渗透膜的进水水质。
3、RO主机：采用先进的反渗透技术，利用压力差原理去除水中的盐类，设备的脱盐率可达到99%左右。
4、水质：水质符合美国ASTM标准，电子部超纯水水质标准(18MΩ*cm,15MΩ*cm,2MΩ*cm和0.5MΩ*cm四级)。
5、材质：主要有不锈钢、炭钢和有机玻璃钢。
6、流量(m3/h)：0.1-500.。
