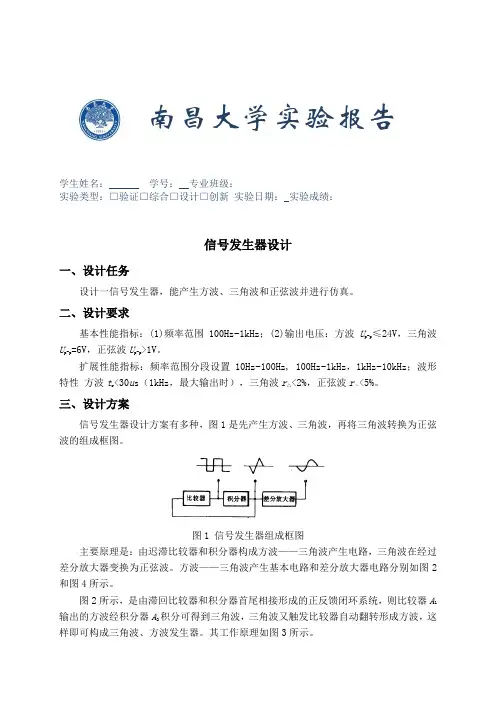

南昌大学实验报告学生姓名：学号：专业班级：实验类型：□验证□综合□设计□创新实验日期：实验成绩：信号发生器设计一、设计任务设计一信号发生器，能产生方波、三角波和正弦波并进行仿真。
二、设计要求基本性能指标：(1)频率范围100Hz~1kHz；(2)输出电压：方波U p-p≤24V，三角波Up-p=6V，正弦波U p-p>1V。
扩展性能指标：频率范围分段设置10Hz~100Hz, 100Hz~1kHz，1kHz~10kHz；波形特性方波t r<30u s（1kHz，最大输出时），三角波r△<2%，正弦波r～<5%。
三、设计方案信号发生器设计方案有多种，图1是先产生方波、三角波，再将三角波转换为正弦波的组成框图。
图1 信号发生器组成框图主要原理是：由迟滞比较器和积分器构成方波——三角波产生电路，三角波在经过差分放大器变换为正弦波。
方波——三角波产生基本电路和差分放大器电路分别如图2和图4所示。
图2所示，是由滞回比较器和积分器首尾相接形成的正反馈闭环系统，则比较器A1输出的方波经积分器A2积分可得到三角波，三角波又触发比较器自动翻转形成方波，这样即可构成三角波、方波发生器。
其工作原理如图3所示。
图2 方波和三角波产生电路图3 比较器传输特性和波形利用差分放大器的特点和传输特性，可以将频率较低的三角波变换为正弦波。
其基本工作原理如图5所示。
为了使输出波形更接近正弦波，设计时需注意：差分放大器的传输特性曲线越对称、线性区越窄越好；三角波的幅值V应接近晶体管的截止电压值。
m图4 三角波→正弦波变换电路图5 三角波→正弦波变换关系在图4中，RP1调节三角波的幅度，RP2调整电路的对称性，并联电阻RE2用来减小差分放大器的线性区。
C1、C2、C3为隔直电容，C4为滤波电容，以滤除谐波分量，改善输出波形。
波形发生器的性能指标：①输出波形种类：基本波形为正弦波、方波和三角波。
②频率范围：输出信号的频率范围一般分为若干波段，根据需要，可设置n个波段范围。
《模拟电子技术》简易函数信号发生器的设计与制作
