施工总平面图布置原则

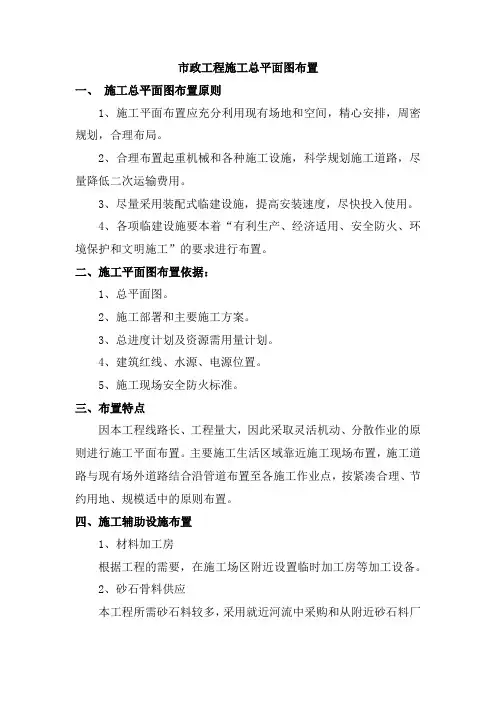

市政工程施工总平面图布置
市政工程施工总平面图布置一、施工总平面图布置原则1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。
2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。
3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。
4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。
二、施工平面图布置依据：1、总平面图。
2、施工部署和主要施工方案。
3、总进度计划及资源需用量计划。
4、建筑红线、水源、电源位置。
5、施工现场安全防火标准。
三、布置特点因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。
主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。
四、施工辅助设施布置1、材料加工房根据工程的需要，在施工场区附近设置临时加工房等加工设备。
2、砂石骨料供应本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。
3、办公及生活住房根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。
施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。
临时用房详见《附表六临时用地表》。
4、水、电布置施工用水采用居民用水。
施工用电采用与当地供电部门协商，主电源引高压至10KW 变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。
5、通讯施工通讯均采用移动电话、对讲机等方式解决。
6、弃碴场及施工场地排水施工弃碴按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。
7、施工总平面布置图施工总平面布置示意图见《附表五施工总平面图》。
施工现场总平面图布置
施工现场总平面布置1施工现场总平面布置原则本工程场区较为平整，根据工程场地的特点及周围环境特性，现场平面布置应充分考虑各专业同时施工，各专业施工人员及机械众多等各种因素及施工需要，布置时考虑遵循的原则如下：1、依据工程特点和各施工阶段要求，对施工现场实行分阶段布置和管理。
2、施工平面紧凑有序，按专业划分施工用地，尽量避免各专业用地交叉而造成的相互干扰。
在满足土建、机电安装、装修等施工条件下，合理布置，方便各种施工材料存放以及方便组织场内运输，以便于全面管理。
3、合理布置塔吊和施工电梯，利用场内施工道路，合理布置材料堆放场，减少运输费用及场内二次搬运。
4、动态管理的原则，根据不同的施工阶段进行动态的平面布置与管理。
5、合理布设施工临时用水、用电线路，保证工程顺利施工。
6、施工平面布置尽量减少对周围环境的破坏。
2施工总平面布置方案现场办公设施布置1、办公用房根据招标图纸及现场踏勘，施工现场办公区布置在施工场区东南侧红线内（具体位置由业主确定），包括一栋两层彩钢板房办公楼、停车场、厕所等设施。
办公楼内设置包括总承包办公室、业主办公室、监理单位办公室、会议室等。
办公室内统一配备办公桌椅和文件柜，并配备电脑、打印机、复印机、传真机等办公设施，会议室内配备拼装式长型会议桌，满足现场会议需要。
2、办公区域场地绿化为了更好地体现我公司的形象，在办公区域内设置旗台、花坛、绿地，以营造办公环境。
3、办公区域形象设计标准（1）编制说明我公司现场工作须经业主同意之后方可实施，本工程实施过程中的有关公开性文字，我公司将充分尊重业主意见，有关事项均须事先征得业主同意。
（2）现场形象工作计划1）保证行政办公用品及对外交流手段统一2）保证现场临建的标准、统一3）保证员工着装的统一（3）阶段性现场形象工作计划安排现场围墙外墙面按业主及我公司的要求间隔书绘业主宣传词、我公司宣传词、徽标。
施工脚手架搭设完成后，其外围统一用绿色密目网封闭，既起到了防尘安全作用又有良好的外观效果。

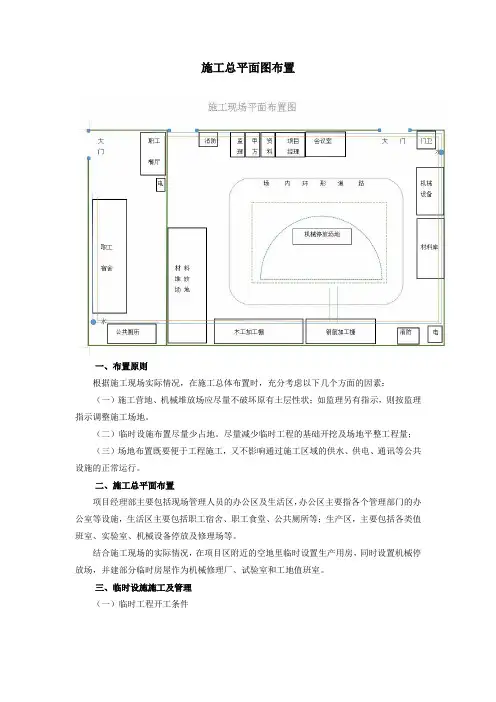

施工总平面图布置
施工总平面图布置一、布置原则根据施工现场实际情况，在施工总体布置时，充分考虑以下几个方面的因素：（一）施工营地、机械堆放场应尽量不破坏原有土层性状；如监理另有指示，则按监理指示调整施工场地。
（二）临时设施布置尽量少占地。
尽量减少临时工程的基础开挖及场地平整工程量；（三）场地布置既要便于工程施工，又不影响通过施工区域的供水、供电、通讯等公共设施的正常运行。
二、施工总平面布置项目经理部主要包括现场管理人员的办公区及生活区，办公区主要指各个管理部门的办公室等设施，生活区主要包括职工宿舍、职工食堂、公共厕所等；生产区，主要包括各类值班室、实验室、机械设备停放及修理场等。
结合施工现场的实际情况，在项目区附近的空地里临时设置生产用房，同时设置机械停放场，并建部分临时房屋作为机械修理厂、试验室和工地值班室。
三、临时设施施工及管理（一）临时工程开工条件1、任何临时工程开工之前，应取得当地政府和其他有关个人或团体必要的同意或批准。
2、任何一项临时工程开工必须通过监理人的同意。
（二）项目经理部项目经理部设在项目区内附近。
（三）施工生产设施及辅助临时设施布置施工生产设施及辅助临时设施主要包括工地试验室、工地值班室等。
（四）临时工程场地平整清理工作1、场地平整范围应满足临时设施的规模和各种布置的需要。
场地平整的高程、范围、排水等应严格满足监理人批准的施工总平面布置图。
2、建筑物场地表层腐植土剥离应达到监理人满意的程度，建筑物周围应设置适当的排水设施，并满足国家有关环保法规要求。
四、施工及生活用水、供电及通讯本工程施工用水工地配备水车，供施工及其机械用水。
本工程施工用电主要为营地照明和施工照明等，用电负荷不大。
拟在施工区就近与附近电网搭接，供电线路采用TN-S三相五线制敷设至施工营地和施工现场，可满足施工要求。
为保障施工项目部与建设单位和监理工程师之间的联络畅通，拟定在项目经理部配置六部对讲机用于现场联络，项目经理、项目技术负责人及现场施工员每人配备一部手机，以便于随时联系和指挥现场施工。

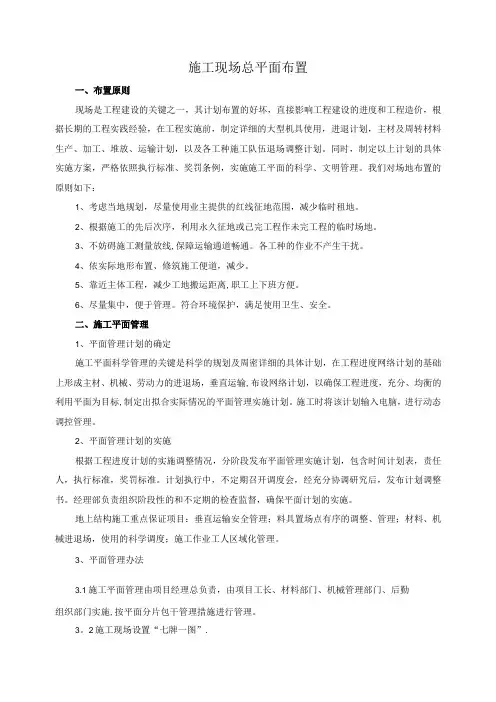

施工现场总平面布置
施工现场总平面布置一、布置原则现场是工程建设的关键之一，其计划布置的好坏，直接影响工程建设的进度和工程造价，根据长期的工程实践经验，在工程实施前，制定详细的大型机具使用，进退计划，主材及周转材料生产、加工、堆放、运输计划，以及各工种施工队伍退场调整计划。
同时，制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实施施工平面的科学、文明管理。
我们对场地布置的原则如下：1、考虑当地规划，尽量使用业主提供的红线征地范围，减少临时租地。
2、根据施工的先后次序，利用永久征地或己完工程作未完工程的临时场地。
3、不妨碍施工测量放线,保障运输通道畅通。
各工种的作业不产生干扰。
4、依实际地形布置、修筑施工便道，减少。
5、靠近主体工程，减少工地搬运距离,职工上下班方便。
6、尽量集中，便于管理。
符合环境保护，满足使用卫生、安全。
二、施工平面管理1、平面管理计划的确定施工平面科学管理的关键是科学的规划及周密详细的具体计划，在工程进度网络计划的基础上形成主材、机械、劳动力的进退场，垂直运输,布设网络计划，以确保工程进度，充分、均衡的利用平面为目标,制定出拟合实际情况的平面管理实施计划。
施工时将该计划输入电脑，进行动态调控管理。
2、平面管理计划的实施根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表，责任人，执行标准，奖罚标准。
计划执行中，不定期召开调度会，经充分协调研究后，发布计划调整书。
经理部负责组织阶段性的和不定期的检查监督，确保平面计划的实施。
地上结构施工重点保证项目：垂直运输安全管理；料具置场点有序的调整、管理；材料、机械进退场，使用的科学调度；施工作业工人区域化管理。
3、平面管理办法3.1施工平面管理由项目经理总负责，由项目工长、材料部门、机械管理部门、后勤组织部门实施,按平面分片包干管理措施进行管理。
3。
2施工现场设置“七牌一图”.3.3按照总体规划要求做好平面布置,主要包括：现场办公临设布置；材料堆放场地布置；洗车槽则由业主统一布置;现场排水、排污布置。
施工总平面图文字说明
附件五：施工总平面图布置说明一、施工布置条件及原则根据类似工程施工经验，结合本工程的规模、特点、施工环境及施工条件，充分体现“以人为本，十分珍惜土地，施工布局与自然环境和谐统一”的理念。
拟定本工程的施工布置原则为：1、所有的生产临建设施、施工辅助企业及施工道路布置均按招标文件提供的各种条件在指定的施工场地进行规划布置。
2、临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，管理集中、调度灵活、运行方便、节约用地及安全可靠。
以期降低工程造价，并尽量避免与其它标段工程施工的干扰和影响。
3、施工风、水、电供应、施工支洞及施工通风布置是否合理对工程的施工安全、进度及工程投资影响较大，在布置上综合考虑施工程序、施工强度、施工交通、施工安全、开挖爆破影响、均衡施工强度等因素。
4、临时施工道路以现有的主干道路为依托布置。
5、各施工场地及营区均按要求配置足够的环保设施及消防设施；根据绿色环保施工的需要，在进行场地规划时，布置足够的环保设施及绿化带；所有生产、生活设施的布置均体现安全生产、文明施工。
6、避免施工对公众利益的损害，并考虑为其他承包人提供方便。
二、施工场地规划1、施工营地为便于对外联系，项目部设在大河坝乡，采用租赁方式。
各施工队营地分别设于3#施工支洞洞口施工区、4#施工支洞洞口施工区、交通洞洞口施工区。
施工营地采用二层阻燃型彩钢活动板房，主要包括住宿、办公室、食堂、急救站、公共卫生、污水处理设施等，施工营地地面进行硬化、环境要进行绿化美化，同时做好安全用电和防火工作，保证周围环境整洁卫生；厂区内路面作硬化处理，设排水沟、混凝土围挡，做到不洒土、不扬尘，保证道路干净。
2、生产区除在3#、4#施工支洞施工区、交通洞施工区布置施工营地外，还需在各工区设置生产辅助设施，主要包括混凝土拌合站、水泥库、材料库、临时油库、钢筋加工厂、高位水池、空压机房、配电房、机械修理厂、汽车保养站、停车场、污水处理系统、泵站等设施。
施工总平面布置原则、依据及说明
施工总平面布置原则、依据及说明施工总平面布置原则、依据及说明一、总平面布置原则及依据1、依据本工程的地形、地质条件及现场实际条件，进行本工程施工场地的总平面布置。
2、在具体布置中，利用现有的施工场地条件，合理布局，统筹安排，保证各施工时段内的施工均能正常有序进行。
同时尽量少占耕地，对施工区及四周环境进行有效的保护。
3、临建设施布置原则上力求合理、紧凑、厉行节约、经济有用，方便管理，保证施工期间各项工程能合理有序，安全高效地施工。
4、本工程现场四周道路完善畅通，室外材料临时堆放场地开阔，施工用临时水电管路齐备可用。
5、幕墙装饰工程的机具、设备使用一般均可随着工程进展中实际状况的改变进行调整、迁移，但在开工初进行合理的临时布置，可以减少施工过程产生不必要的间歇和产生工料的浪费。
6、为了保证本工程的施工质量及施工工期按合同要求圆满完成，保证业主能如期使用，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，我公司必须要设置办公室、仓库及现场制作工棚，选择合适可用的地方设立项目经理部。
7、将施工区与办公区分开，确保不影响招标人正常办公。
并在进场前与业主、监理共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提升工作效率。
8、我公司自行在场外设置临时食宿场所。
9、本工程施工现场平面布置原则如下：9.1在确保施工顺利进行的前提下尽量少占施工用地〔1〕材料堆放及加工场地应现场实际状况尽量设置在建筑物内。
〔2〕少占施工用地。
关于施工而言减少了场内运输工作量和临时水电管网，既便于管理又减少了施工成本。
〔3〕为了减少施工场地，我公司采用了一些技术措施予以解决。
例如，合理地计算各种材料现场的储备量，以减少仓库、堆场面积；关于可场外加工的构件采纳场外加工方式等等。
9.2在确保工程顺利进行的前提下尽量减少临时设施的用量对必须配置的临时设施，应尽量选择对大面积施工影响小的区域，布置时不要影响正常施工。
临时水电系统的选择应使管网线路的长度为最短等。
建筑施工总平面图布置原则
建筑施工现场总平面布置原则
（1）场地布置必须满足国家、省、市以及施工合同的有关要求。
（2）按照施工部署确定的施工区域划分和施工顺序，合理布置大型施工机械，每个施工区的大型机械相对独立，保证满足施工的需求。
（3）按施工部署确定的施工区域划分，统筹协调各施工区料场和加工场的布置，使之符合工艺流程，并且各施工区料场和加工场相对独立，减少施工中的相互干扰。
（4）各施工区料场和加工区尽量布置在垂直运输机械设备工作范围内，以减少二次运输。
（5）合理布置施工道路，保证运输方便通畅，减少运输距离和二次搬运。
（6）临时设施的布置满足整个施工期间的管理和生产的需要，同时满足安全、环境、消防等方面的管理要求。
（7）整个施工现场的布置达到美观的要求。
（8）服从管理方的统一协调，合理布置生产生活用地，尽量避免或少占用工程用地，减少临时设施搬迁带来的成本增加。
（9）减少场地硬化面积，增加绿化面积，降低成本、美化环境。
（10）为便于现场施工管理，现场进行封闭式施工。
施工现场总平面图布置原则
施工现场总平面图布置原则1、布置原则1.1、施工平面布置应严格控制在建筑红线之内。
1.2、平面布置要紧凑合理，尽量减少施工用地。
1.3、尽量利用原有建筑物或构筑物。
1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。
1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。
2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。
3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。
4）水泥库选择地势较高、排水方便靠近搅拌机的地方。
5）临时水电应就近铺设。
1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰；1.7符合施工现场卫生及安全技术要求和防火规范。
1.8现场布置有利于各子项目施工作业。
1.9考虑施工场地状况及场地主要出入通状况。
1.10结合拟采用的施工方案及施工顺序。
1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。
1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。
1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。
1.14实施严格的安全及施工标准，争创省级安全文明工地。
2、布置内容2.1、拟建的建筑物或构筑物，以及周围的重要设施。
2.2、施工用的机械设备固定位置。
2.3、施工运输道路。
2.4、临时水源、电源位置及铺设线路。
2.5、施工用生产性、生活性设施（加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等）。
3、布置步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工总平面图布置原则：1．满足施工进度、方法、工艺流程及施工组织的需求，平面布置合理、紧凑，尽可能减少施工用地。
2．合理组织运输，保证场内道路畅通，运输方便，各种材料能按计划分期分批进场，避免二次搬运，充分利用场地。
3．因地制宜划分施工区域的和临时占用场地，且应满足施工流程的要求，减少各工种之间的干扰。
4．在保证施工顺利进行的条件下，降低工程成本，可能减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施。
5．施工现场临时设施的布置，应方便生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内。
6．施工平面布置应符合主管部门相关规定和建设单位安全保卫、消防、环境保护的要求。
施工方案主要内容：施工方法的确定、施工机具的选择、施工顺序的确定，还应包括季节性措施、四新技术措施以及结合市政公用工程特点和由施工组织设计安排的、工程需要所应采取的相应方法与技术措施等方面的内容。
重点分项工程、关键工序、季节施工还应制定专项施工方案
工程竣工报告1．由施工单位编制，在工程完工后提交建设单位。
2．在施工单位自行检查验收合格基础上，申请竣工验收。
3．工程竣工报告应含主要内容：(1)工程概况；(2)施工组织设计文件；(3)工程施工质量检查结果；(4)符合法律法规及工程建设强制性标准情况；(5)工程施工履行设计文件情况；(6)工程合同履约情况
招标附表(1)拟投入主要施工设备表；(2)拟配备本项目的试验和检测仪器设备表；(3)劳动力计划表；(4)计划开、竣工日期和施工进度网络图（或横道图）；(5)施工总平面图；(6)临时用地表。
分包安全(1)实行总承包的项目，安全控制由总承包方负责，分包方服从总承包方的管理。
总承包方对分包方的安全生产责任包括：审查分包方的安全施工资格和安全生产保证体系，不应将工程分包给不具备安全生产条件的分包方；在分包合同中应明确分包方安全生产责任和义务；对分包方提出安全要求，并认真监督，检查；对违反安全规定冒险蛮干的分包方，应令其停工整改；总承包方应统计分包方的伤亡事故，按规定上报，并按分包合同约定协助处理分包方的伤亡事故。
(2)分包方安全生产责任应包括：分包方对本施工现场的安全工作负责，认真履行分包合同规定的安全生产责任；遵守总承包方的有关安全生产制度，服从总承包方的安全生产管理，及时向总承包方报告伤亡事故并参与调查，处理善后事宜。
沥青路面施工质量检测与验收项目：压实度、厚度、弯沉值、平整度、宽度、中线高程、横坡、井框与路面的高差等八项
夹渣。
初灌混凝土量不够，造成初灌后埋管深度太小或导管根本就没有进入混凝土；(2)混凝土灌注过程拔管长度控制不准，导管拔出混凝土面；(3)混凝土初凝和终凝时间太短，或灌注时间太长，使混凝土上部结块，造成桩身混凝土夹渣；(4)清孔时孔内泥浆悬浮的砂粒太多，当混凝土冲破沉积砂层时，部分砂粒及浮渣被包人混凝土内
1．围护结构变形明显加剧。
2．支撑轴力突然增大。
3．围护结构或止水帷幕出现渗漏。
4．开挖暴露出的基底出现明显异常。
包括黏性土时强度明显偏低或砂性土层时水位过高造成开挖施工困难时。
5．围护结构发生异常声响。
6．边坡出现失稳征兆时。
1．验收批：（由监理工程师组织施工单位项目专业质量（技术）负责人等进行验收）
(1)主控项目的质量经抽样检验合格；(2) 一般项目中的实测（允许偏差）项目抽样检验的合格率应达到80%，且超差点的最大偏差值应在允许偏差值的1.5倍范围内；(3)主要工程材料的进场验收和复验合格，试块、试件检验合格；(4)主要工程材料的质量保证资料以及相关试验检测资料齐全、正确；具有完整的施工操作依据和质量检查记录。
2．分项工程
(1)分项工程所含的验收批质量验收全部合格；
(2)分项工程所含的验收批的质量验收记录应完整、正确；有关质量保证资料和试验检测资料应齐全、正确。
3．分部（子分部）工程：（总监理工程师组织施工单位项目负责人和项目技术、质量负责人等进行验收）
(1)分部（子分部）工程所含分项工程的质量验收全部合格；(2)质量控制资料应完整；(3)分部（子分部）工程中，地基基础处理、桩基基础检测、梁板混凝土强度、混凝土抗渗抗冻、预应力混凝土、回填压实等的检验和抽样检测结果应符合本规范规定；(4)外观质量验收应符合要求。
4．单位（子单位）工程
(1)单位（子单位）工程所含分部（子分部）工程的质量验收全部合格；(2)质量控制资料应完整；(3)单位（子单位）工程所含分部（子分部）工程有关安全及使用功能的检测资料应完整；(4)主体结构试验检测、抽查结果以及使用功能试验应符合相关规范规定；
(5)外观质量验收应符合要求。
一、施工质量保证计划内容：1、明确质量目标2、确定管理体系与组织机构3、质量管理措施4、质量控制流程。
