重大201609网考资料--机械CAD
重庆大学cad考试资料
1.当绘制园、圆弧和椭圆时，Dragmode命令设置为Off时，会出现什么现象？系统变量为OFF时，在拖动时不显示对象的轮廓2.为什么在画一幅图形之前要进行导向设置。
是为了调整好单位线形等参数方便作图3.什么是模板？模板的作用是什么？其后缀名是什么？样板图形是其它新图形可在此基础上绘图的文件，任何图形文件都可以保存为样板图形。
我们一般所用的样板图形主要存储了图形的一些设置信息，比如：度量单位、角度、图幅、预定义的图层、尺寸样式、视图等。
节约时间。
避免重复画图时出错。
样板图形的文件扩展名为,dwt。
4.为什么要进行绘图界限的设定？目的是什么？设定界限就是确定了绘图的区域为了使初学者更好的布局方便以后打印图纸设置绘图界限后在界限以外的操作将无效5.在用Grid为绘图区域设定栅格的时候，常常是栅格不能充满整个绘图区域，为什么？默认为420*297栅格通常只显示在图纸界限内6.何为透明命令，透明命令的作用是什么？它有什么优点？透明命令就是当有一个命令运行时，可以不中断当前命令的情况下而执行的命令7.如何对图形屏幕和文本对话框进行切换？F28.Grid命令的用途是什么？如何快速切换栅格的开和关？关于栅格的一些参数设定，F7快速切换9.哪个键与Ctrl连用能打开或关闭状态栏坐标显示？F6哪个键与Ctrl连用能控制所有直线只能以垂直或水平方式画出来F810.什么是绝对坐标、相对坐标？什么是直角坐标、极坐标？绝对坐标是点到原点的坐标，相对坐标是下一点相对应上一点的坐标直角坐标是点到xy轴的距离极坐标是点到原点的坐标11.什么是对象捕捉？对象捕捉的优点是什么？鼠标移到接近某特殊点是光标会自动找到需要的点，使用对象捕捉可指定对象上的精确位置12.解释如何使栅格、捕捉和十字光标选择45°在草图设置里设定13.如何使草图设置对话框出现？使用该对话框的有何好处？右键单击状态栏的栅格进入草图设置对话框（单击工具栏下的草图设置）方便快捷的设置一些栅格间距对象捕捉等参数使作图方便14.什么是点过滤？为什么要用点过滤？怎么使用它？可以使用坐标过滤器一次指定一个坐标值，而暂时忽略其他坐标值。
2016年1月电大本科《机械CADCAM》期末考试试题及答案

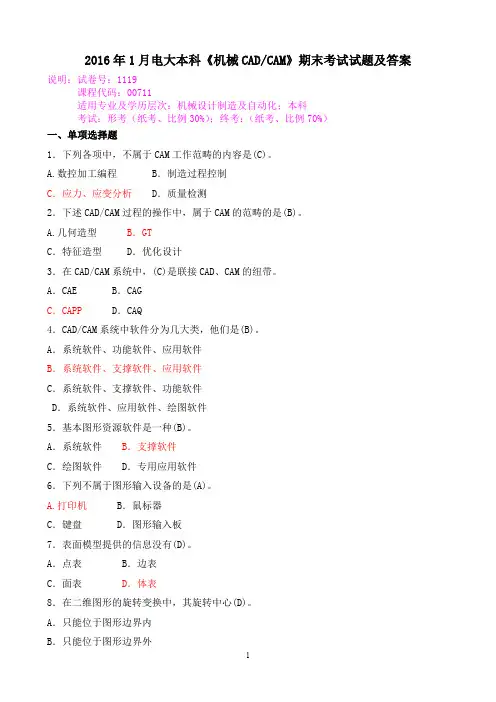

2016年1月电大本科《机械CAD/CAM》期末考试试题及答案说明：试卷号：1119课程代码：00711适用专业及学历层次：机械设计制造及自动化；本科考试：形考（纸考、比例30%）；终考：（纸考、比例70%）一、单项选择题1．下列各项中，不属于CAM工作范畴的内容是(C)。
A.数控加工编程 B．制造过程控制C．应力、应变分析 D．质量检测2．下述CAD/CAM过程的操作中，属于CAM的范畴的是(B)。
A.几何造型B．GTC．特征造型 D．优化设计3．在CAD/CAM系统中，(C)是联接CAD、CAM的纽带。
A．CAE B．CAGC．CAPP D．CAQ4．CAD/CAM系统中软件分为几大类，他们是(B)。
A．系统软件、功能软件、应用软件B．系统软件、支撑软件、应用软件C．系统软件、支撑软件、功能软件D．系统软件、应用软件、绘图软件5．基本图形资源软件是一种(B)。
A．系统软件B．支撑软件C．绘图软件 D．专用应用软件6．下列不属于图形输入设备的是(A)。
A.打印机 B．鼠标器C．键盘 D．图形输入板7．表面模型提供的信息没有(D)。
A．点表 B．边表C．面表 D．体表8．在二维图形的旋转变换中，其旋转中心(D)。
A．只能位于图形边界内B．只能位于图形边界外C．只能位于坐标原点D．可位于任意点9．下面不是零件分组的方法的是(D)。
A．直接观察法 B．工艺过程分析法C．分类编码法D．零件编码法10．零件编码是指将零件设计制造信息用(C)表示。
A.字母 B．文字C．代码 D．数字11．当控制图同时满足(D)，可认为生产过程基本处于稳定状态。
A.点子排列出现多次同侧B．点子排列出现周期性变化C．点子几乎全部落在控制界限之内D．控制界限内的点子排列没有缺陷12.计算机辅助质量管理系统的作用不包括以下(D)。
A.质量计划的制订 B．质量信息采集与处理C．质量评价与控制 D．质量保证13.物料需求计划的对象是(B)。
2016秋试卷CAD
第1页 （共6页）第2页 （共6页）XX 市XX 县XXXX 职业技术学校2016年春机械、汽修专业《CAD 》期终试卷注 意 事 项1、考试时间：90分钟。
2、请首先按要求在试卷标封处填写您的班级、姓名、学号。
3、请仔细阅读各种题目的回答要求，在规定位置填写答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关内容。
一、 填空题（每空2分，共36分）1、AutoCAD 用户图形文件默认的文件名后缀是____________。
2、按CAD/CAM 系统的应用领域分类，可将CAD/CAM 系统分为______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 和______CAD/CAM 等。
3、计算机辅助设计中的交互设备从表现形态上可将交互设备分成两大类：___________________和__________________，这两类交互设备在功能上是对应关联的。
4、在计算机辅助设计中，基本图元主要包括点、______、______、圆弧、______、椭圆弧和______等，其中______根据不同的算法又有Bezier 曲线、B 样条曲线和非均匀有理B 样条曲线。
5、标注一般可分为三种基本的标注类型，分别为：______、______和______。
二、 单项选择（每题2分，共30分）1、绘制图形时，打开正交模式的快捷键（ ）A 、F4B 、F6C 、F8D 、F102、测量一条斜线的长度，标注法是（ ）A 、线性标注B 、对齐标注C 、连续标注D 、基线标注 3、原文件格式是（ ）A 、*.dwgB 、*.dxfC 、*.dwtD 、x.dws4、画一个圆与三个对象相切,应使用Circle 中哪一个选项( ) A 、相切、相切、半径 B 、相切、相切、相切 C 、3点 D 、圆心、直径5、所谓内接多边形是（ ）A 、多边形在圆内，多边形每边的中点在圆上B 、多边形在圆外，多边形的顶点在圆上C 、多边形在圆内，多边形的顶点在圆上D 、多边形在圆外，多边形每边的中点在圆上 6、打开对象捕捉追踪的功能键是（ ） A 、F1 B 、F11 C 、F9 D 、F77、在下列命令中，具有修剪功能的命令是（ ）A 、偏移命令B 、拉伸命令C 、拉长命令D 、倒直角 8、在下列命令中，可以复制并旋转原对象的是（ ）A 、复制命令B 、矩形阵列C 、镜像命令D 、阵列 9、在文字输入中，表示特殊字符“度”的代码是（ ） A 、%%o B 、%%d C 、%%p D 、%%c10、缩放命令中的“全部”选项，它的含义是（ ）A 、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围B 、恢复前一个视图C 、显示所有在绘图界限范围内的图形对象D 、从中心开始放大图形 11、在图层的标准颜色中，（ ）是图层的缺省颜色A 、红色B 、白/黑色C 、蓝色D 、黄色12、下列哪一种对象捕捉方式可以用于捕捉一条线段的中点（ ） A 、端点 B 、圆心 C 、中点 D 、象限点 13、用LINE 命令画出一个矩形，该矩形中有（ ）图元实体。
2016机械CADCAM复习提纲
第一章机械CAD/CAM技术概述第一节：掌握单项CAD、CAPP、CAM技术的概念及其功能。
为什么要进行CAD/CAM 技术的集成？集成的CAD/CAM系统会带来哪些优越性？第二节：掌握CAD/CAM系统的主要功能分析应用CAD/CAM系统进行产品开发设计的作业过程及其特征。
第三节：掌握CAD/CAM系统的组成简述CAD/CAM系统硬件的组成，并分析各自在系统中所起的作用。
掌握CAD/CAM系统的主要硬件设备CAD/CAM系统中常见的外存储器有哪些类型？CAD/CAM系统中常见的输入设备有哪些？CAD/CAM系统中常见的输出设备有哪些？叙述CAD/CAM系统软件组成结构中的系统软件、支撑软件以及应用软件各自的功能作用以及相互间的联系与区别。
单一功能型支撑软件有哪些种类？第四节：试分析CAD/CAM技术的发展趋势。
第二章CAD/CAM的支撑技术第一节：简述数据结构的概念。
何谓数据的逻辑结构？何谓存储结构？在数据结构中，数据的基本操作运算有哪些？掌握线性表的特点。
线性表的存储结构有哪几种？阐述在单向字符链表第i个数据元素前插入一个数据元素M的操作运算步骤。
线性表的顺序存储结构与链式存储结构应如何选用？简述栈与队列数据结构的概念及其特点。
掌握树的存储结构掌握二叉树的遍历。
目标：给出一棵二叉树，会用先序遍历、中序遍历、后续遍历对这颗树进行遍历。
第二节：简述数据的文件管理与数据库管理的区别。
何谓层次模型、网状模型和关系模型数据库？为什么当前所使用的数据库系统大多为关系型数据库？什么是工程数据库？与一般商用数据库比较，工程数据库有哪些特点？机械CAD/CAM涉及的数据类型有哪些？什么是PDM？它有哪些功能作用？第三节：掌握计算机网络的概念简述计算机局域网的组成和常用的拓扑结构。
简述常用的网络CAD/CAM系统结构模式和作业原理。
第三章设计/制造数据的处理技术第一节：在CAD/CAM作业中如何对数表进行计算机处理？分析函数插值与函数拟合的不同点和共同点第二节：在CAD/CAM作业中如何对线图进行计算机处理？第四章计算机图形处理技术第一节：何为窗口？何为视区？如何将窗口内的图形在视区内显示？简述Cohen-Sutherland直线段的剪裁方法与处理步骤。
重大201609网考资料--建筑CAD
27建筑CAD一．单选1-----5 CABCC 6-----10 CAAAC二．判断1-----5 错对错错对三．填空题1.ORTHO2.MOVE3.DONUT4.CAD工作站5.RECTANG6.建筑工程设计7.世界坐标系8.DDIM9.SNAP10.FILLET四．简答1.PK交互式建立数据文件的主要操作步骤有哪些答：PK交互式建立数据文件的主要操作有：由“网格生成”建立框架的立面网格；由“构布置”定义柱构件，布置柱构件；由“梁布置”定义梁构件，布置梁构件；由“恒载输入”输入恒载，节点恒载和梁间恒载；由“活载输入”输入活载，节点活载和梁间活载；由“左风输入”输入节点左风载或柱间左风载；由“右风输入”输入节点右风载或柱间右风载；由“参数输入”输入各种计算参数；由“保存文件”保存建立的数据文件；10、由“退出程序”退出程序返回主界面2.图形编辑、打印、转换有哪些操作答:五．问答1.选择对象的方式有哪些答：鼠标点取对象；W——窗口选择对象，包括矩形窗口内的全部对象；C——交叉窗口选择对象，包括矩形交叉边界上和窗口内的全部对象；WP——多边窗口选择对象，包括多边窗口内的全部对象；CP——多边交叉窗口选择对象，多边交叉边界上和窗口内的全部对象；F——栏选选择对象，包括穿过一个多线段删栏线的对象；ALL——选择所有的图形对象2.结构CAD技术是什么技术答：CAD技术是利用计算机进行辅助设计的一门技术。
结构CAD技术指在建筑结构设计中，利用结构CAD软件辅助进行建筑结构工程设计。
包括结构工程计算和结构工程施工图的形成与绘制六．设计（答案略）1.内力分析与配筋计算练习2.梁构件施工图练习。
2016年7月电大本科《机械CADCAM》期末考试试题及答案
2016年7月电大本科《机械CAD/CAM》期末考试试题及答案说明：试卷号：1119课程代码：00711适用专业及学历层次：机械设计制造及自动化；本科考试：形考（纸考、比例30%）；终考：（纸考、比例70%）一、单项选择题1．下述CAD/CAM过程的概念中，属于CAM范畴的是(A)。
A．进行过程控制及数控加工 B．CAEC．工程分析 D．机床调整2．利用计算机辅助设计与制造技术，进行产品的设计和制造，可以提高产品质量，缩短产品研制周期。
它又称为(C)。
A．CD/CM B．CAD/COMC．CAD/CAM D．CAD/CM3．计算机辅助制造是指(D)。
A．计算机在机械制造方面的应用B．计算机在机械产品设计方面的应用C．计算机在多品种、小批量生产方面的应用D．计算机在产品制造方面有关应用的统称4．CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它(B)。
A．输入的是设计要求，输出的是设计方案B．输入的是设计要求，输出的是制造加工信息C．输入的是设计要求，输出的是图纸D．输入的是设计要求，输出的是工艺流程5．应用软件可分为(A)等系统。
A．检索型、自动型、交互型、智能型B．检索型、自动型、交互型、独立型C．检索型、自动型、独立型、智能型D．检索型、独立型、智能型、交互型6．下面不属于输出CAD图形输出设备的是(C)。
A．滚筒式绘图仪 B．激光式打印机C．扫描仪 D．静电绘图机7．CAD系统中表示物体几何信息的建模方式没有以下(B)方式。
A．线框建模B．装配建模C．实体建模 D．表面建模8.答案：（B）A．相对原点缩小 B相对原点放大C．不变化 D．绕原点旋转9．CAPP是根据产品的(C)进行产品加工方法和制造过程的设计。
A．设计图形 B．设计过程C．设计结果 D．设计方法10.确定数控机床坐标轴时，一般应先确定(C)。
A．X轴 B．Y轴C．Z轴 D．A轴11．动态判断生产过程是否正常可采用(C)方法。
中央广播电视大学期末复习机械专业机械CADCAM试题及参考答案
第1题、填空1.图标菜单段标题固定为__________，子菜单标题之下的第__________项为图标菜单的标题，图标菜单只能通过__________菜单或__________菜单调用。
参考答案：(***IMAGE) (一) (屏幕) (下拉)2.零件分类方法中的编码分类法可以细分为_______________法、______________法和______________法。
参考答案：(特征码位) (码位) (特征位码域)3.数控机床的_________环控制系统没有反馈测量系统，__________环控制系统的测量元件装在丝杆或伺服马达端部，用来检测丝杆或伺服马达的回转角，间接测出机床运动部件的__________，经反馈送回控制系统。
参考答案：(开) (半闭) (位移)4.在零件分类方法中，生产流程分析法可以分为关键___________法、顺序__________法和__________分析法。
参考答案：(机床) (分枝) (聚类)5.若数学表达示为X=a*b/5，则其AutoLISP语言的表达形式为：（setq______________________），式中命令setq的含义为给变量X_______ 参考答案：①X(/(*a b)5) ②赋值6.一般树的每一个结点可以有________个子树，在二叉树中每个结点的子树不能超过____个，而且二叉树中的子树有_______之分，其次序不以颠倒。
参考答案：(任意多) (二) (左右)7.数控机床的坐标系统分为两种：____________坐标系统和____________坐标系统。
参考答案：(绝对) (增量)8.CAPP系统按其工作原理可以分为三种基本类型分别是____________式、___________式和____________式。
参考答案：(检索) (派生) (创成)9.AutoLISP语言使用的数值型数据有_________________数和_______________数两类。
最新国家开放大学电大本科《机械CAD
最新国家开放大学电大本科《机械CAD最新国家开放大学电大本科《机械CAD-CAM》期末试题标准题库及答案（试卷号：1119）考试说明：本人汇总了历年来该科的试题及答案，形成了一个完整的标准考试题库，对考生的复习和考试起着非常重要的作用，会给您节省大量的时间。
内容包含：单项选择题、判断题、简答题。
做考题时，利用本文档中的查找工具(Ctrl+F)，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他网核、机考及教学考一体化试题答案，敬请查看。
《机械CAD-CAM》题库一一、单项选择题（从所给的四个选项中，找出你认为是正确的答案，将其编号填入括号内。
每小题3分，共45分）1．下述CAD/CAM过程的概念中，属于CAM范畴的是( )。
A．优化设计 B．CAE C．数控加工 D．几何造型 2．计算机辅助制造进行的内容有( )。
A．CAD B．进行过程控制及数控加工 C．工程分析^p D．机床调整 3．CAD/CAM系统基本功能不包括下面哪个功能？( ) A．人机交互功能B．图形显示功能 C．检验评价功能 D．信息处理功能 4．计算机辅助制造应具有的主要特性是( )。
A．适应性、灵活性、高效率等 B．准确性、耐久性等 C．系统性、继承性等 D．知识性、趣味性等 5．几何建模软件属于( )软件。
A．支撑软件 B．应用软件 C．系统软件 D．功能软件 6．下面不属于CAD图形输入设备的是( )。
A.光笔 B．激光式打印机 C．数字化仪 D．扫描仪 7．线框模型的数据结构是( )两张表结构。
A．边表和面表 B．点表和面表 C．边表和点表 D．面表和体表8．二维图形变换是指对点、线、面进行相关操作，以完成( )的改变。
A.几何位置 B．尺寸 C．形状 D．包括前三项 9．零件的成组编码是( )。
A．根据零件图号而得到的 B．根据零件相似性而得到的 C．根据零件的型面特征而得到的 D．根据零件的分类编码系统而得到的 10．数控机床的“回零”操作是指回到( )。
