15. 主电路设计时要考虑（）五方面的因素
参考答案：电机连接与激磁方式、电机的供电方式、整流线路、调速方式、电气制动方式16. 机车牵引特性是指（）与（）关系曲线
参考答案：
机车牵引力、机车速度
17. 要改变电机励磁绕组电流实现磁场削弱调速主要有（）、（）两种方法
参考答案：
电阻分路法、晶闸管分路法
18. 机车制动特性是指（）与（）关系曲线
参考答案：
制动力、速度
19. 机车牵引限制包括（）、（）、（）、（）
参考答案：
最大速度限制、电机的安全换向限制、粘着限制、电机最大电枢电流限制
20. 机车制动限制包括（）、（）、（）、（）、（）
参考答案：
最大速度限制、电机的安全换向限制、粘着限制、电机最大制动电流限制、最大励磁电流限制
21. 电阻制动在低速时，制动力直线下降。
为提高制动力，可采用（）、（）两种方法
参考答案：
加馈电阻制动、分级电阻制动
22. 机车主电路保护主要有（）、（）、（）和（）保护
参考答案：
短路、过载、接地、过压
23. 机车辅助电路主要分（）辅助电路和（）辅助电路两大类
参考答案：直流、交流
24. 主电路设计时要考虑那几方面的因素？
参考答案：
五个方面的考虑
①电机连接与激磁方式；
②电机的供电方式；
③整流线路；
④调速方式；
⑤电气制动方式
25. 交直型电力机车采用最是那种励磁方式?串联还是并联?
参考答案：
交直机车多采用串励励磁方式，也有机车采用复励励磁方式。
与并励电机相比，串励电机起动力矩大、恒功性能好，但是其防空转较差；
电机多采用并联方式，只有8K机车采用电机串联方式。
电机并联与串联相比有更好的防空转能力，且一个电机故障时对牵引力影响较小，但是其电器线路设备较为复杂，且因轮径差和性能差引起的负载分配不均匀较大。
26. 交直型机车的调速过程是先调压弱磁,为何要先弱磁?
参考答案：
交直机车先进行调压调节器速，到额电压时，保持电压不变，再进行弱磁调速。
机车牵引时，一方面要速度控制，同时也要牵引力。
电机的转矩为：
如果先开始弱磁，意味着在大要得到同样的牵引力，要更大的电枢电流，这是不经济的。
所以要满磁场工作，在调压到额定电压之后，电枢电流没有达到额定值前采用弱磁调速方式。
27. 什么是空转？其危害是什么?如何检测和防护?
参考答案：
定义：
是牵引时，牵引力大于粘着力，轻轨发生相对滑动的现象。
危害：
牵引急剧减小，轮轨间发生磨损。
检测:
①ΔId
②ΔV
③综合ΔV、ΔV/Δt和ΔV2/dt2
防护：
1.撒砂
2.减载
3.停车
28. 轴重转移是如何生产的?为何进行轴重补偿?
参考答案：
轴重补偿是因为机车的轻周牵引力与车钩的阻力不地同一直线上，有一个转矩，使前转向架轴重减少，后转向架轴重增加。
轴重转移可能使前转向架容易空转，后转向架粘差重量又不充分，整个机车的粘着重量利用不充分。
轴重补偿是使前转向架的牵引电流减小，后转向架牵引电流增大，整车的粘着利用更充分，能发挥机车的牵引力。
29. 牵引和制动特性分别主要有那些限制?
参考答案：
牵引特性是指牵引力与速度关系曲线;制动特性是指制动力与速度关系曲线。
牵引和制动特性都有一定的限制曲线,只有在限制曲线范围工作才是安全的。
牵引限制：
①最大速度限制－机车结构速度；
②电机的安全换向限制－ＶＩ为常数，否则环火或火花；
③粘着限制－牵引力大于最大值时空转；
④电机最大电流限制－电构电流大于额定值时发热。
制动限制：
①最在励磁电流限制-If过大，励磁绕组发热磁路饱和，
②粘着限制曲线-机车制动力大于粘着力时，导致打滑，丧失制动力。
③最大制动电流限制-电枢电流和制动电阻最大电流不能超过最大值，一般是制动电阻电流限制先起作用；
④牵引电机的安全换向限制-环火或火花；
⑤机车结构速度限制-机械强度限制
30. 空转与机械特性软硬的关系统如何?画出恒流控制、恒压控制和恒速控制机械特性，并比较其空转的难易度。
参考答案：
速度随牵引力变化较小的机械特性叫硬特性,反之是软特性。
机械特性越硬防空转能力越强，反之越弱。
由此可分析：恒流控制最软件，恒速控制最硬,恒压控制处于两都之间,因此恒流控制最容易空转，恒压控制次之，恒速控制最不容易发生空转。
31. 分析电阻制动原理，说明为何低速时采用分级电阻制动可以提高制动力？
参考答案：
电阻制动时，牵引电机由串励电动机变为它励发电机。
因此有制动电流和制动力矩。
将动能转化为电能同时产生了制动力矩。
低速时，励磁电流达到额定值，由公式可知：制动力电阻减小时，制动电流成反比增大，制动转矩也增大.
32. 交直型机车再生制动有何缺点?交直交机再生制动也有这个缺点?
参考答案：
交直型电力机车再生制动缺点有：
①功率因数低，
②谐波干扰电流大;
③容易发生再生颠覆,对触发信号的可靠性要求高;
④控制复杂
⑤对线路要求较高。
最主要的不足是功率因数低和谐波电流大，交直交电力机车采用四象限脉冲整流器供电,其功率因数接近为1,输入电流按近为正弦,谐波电流很小。
33. 机车保护主要有那几类?为何要设保护?
参考答案：
保护种类：
短路、过载、接地和过压保护。
保护理由：
主电路电气设备在短路、过载、接地和过压故障发生时，不至发生损坏或者减少损坏。
34. 辅助电路的功能是什么?
参考答案：①直流辅助电路
供车上电器控制和电子控制的直流电源。
①交流辅助电路
供车上空压机、通风机、油泵电机、空调的三相交流电源。
①客车供电辅助电路
供客车用电的DC600V直流电源。
牵引变电所原理
牵引变电所是一种用于电气牵引系统的供电设备，主要用于供应电力给铁路牵引车辆。
其工作原理如下：
1.输电系统：牵引变电所通常连接到高压输电网，通过输电线路将电能传输到牵引变电所。
2.变电系统：牵引变电所内部设有变电设备，包括变压器和开关设备。
变压器将输电线路上的高压电能转换为所需的供电电压，通常为600V或1500V。
3.供电系统：将被转换后的供电电压通过开关设备分配和控制，根据牵引车辆的需要进行调节和供应。
4.牵引系统：最后，供应的电能通过接触线或供电杆传输到铁路牵引车辆，并提供所需的电力供应，以驱动列车行驶。
牵引变电所的工作原理基于电力传输和分配的基本原理，通过变压和电力控制来满足铁路牵引系统对电能的需求。
经过转换和调节后的电能会通过供电系统传输给牵引车辆，实现列车的动力来源。
牵引变电所在实际应用中需考虑安全性、稳定性和可靠性等因素。
同时，为了提高电能的利用效率，牵引变电所还可以采用回馈制动等技术，将列车制动时产生的能量回馈至电网，提高系统的能量利用效率。
总而言之，牵引变电所通过对电能的转换、分配和控制，为铁路牵引系统提供所需的电力供应。
它是电力传输和分配在铁路牵引领域的应用之一，具有重要的作用，提供可靠的动力支持，确保列车行驶安全和顺畅。
电力系统及牵引供电系统概述
牵引网 Traction Electric Network
回流线 Return current line
牵引 供电 系统 The power supply system of electric traction
电 气 The 化 铁 Electrified 道 Railway 供 电 系 统
牵引变电所

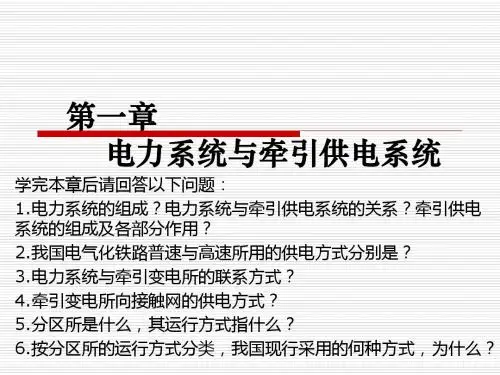

第一章 电力系统与牵引供电系统
