法处理城市生活污水工艺方案设计
污水处理工程方案
污水处理工程方案一、项目概述本污水处理工程方案适用于中小型城市或农村地区，处理能力为XX 吨/日，采用生物处理工艺，主要处理生活污水和少量工业废水。
二、污水处理工艺1.初级处理：将污水经过格栅、沉砂池等物理处理设备去除大颗粒污物和沉积物。
2.次级处理：将初级处理后的污水送入活性污泥法生物处理装置，通过曝气搅拌以及好氧菌的作用，去除有机物及部分氮磷物质。
3.深度处理：将次级处理后的污水进一步送入接触氧化池，经过接触氧化和沉淀处理，去除化学需氧量（COD）、氨氮等有机物和营养物质。
三、处理设备选择1.格栅：采用机械格栅进行粗大颗粒物的拦截，防止堵塞后续设备。
2.沉砂池：采用长流程沉砂池进行沉沙除砂，将重颗粒沉积物分离出来。
3.活性污泥池：采用好氧条件下的经过曝气搅拌的活性污泥法生物处理装置，去除有机物。
4.接触氧化池：采用部分好氧条件下的接触氧化和沉淀处理，进一步去除COD、氨氮等有机物和营养物质。
四、处理过程控制1.水质调节：根据进水水质进行适当调节，如pH值、温度等。
2.氧化还原：控制曝气搅拌过程中的溶解氧含量，维持好氧条件下的菌群生长。
3.混凝剂投加：根据进水水质情况，适当控制添加混凝剂的量。
4.污泥处理：对产生的污泥进行脱水、干化等处理，达到无害化处理要求。
五、处理效果及成本1.处理效果：经过处理后，出水指标符合国家相关标准，可直接排放或进行再利用。
2.成本控制：在设备选择、工艺控制等方面，采用合理经济的方法，降低投资和运行成本。
六、运营管理1.自动化控制：采用自动化控制系统，对处理过程进行实时监测和调节。
2.定期维护：对处理设备进行定期维护和保养，确保设备正常运行。
3.操作培训：对操作人员进行培训，提高操作技能和安全意识。
总之，这个污水处理工程方案是基于生物处理工艺，采用一系列处理设备和过程控制措施，以达到处理效果并控制成本。
通过运营管理和操作培训，确保设备正常运行并满足相关要求。
城市生活污水处理的方法及其基本工艺流程
城市生活污水处理的方法及其基本工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!城市生活污水处理方法与基本工艺流程解析随着城市化进程的加速，生活污水的处理已成为环境保护的重要环节。
毕业论文：城市污水处理厂工艺设计
毕业论文：城市污水处理厂工艺设计西安建筑科技大学华清学院课程设计(论文)用纸西安建筑科技大学华清学院课程设计(论文)任务书专业班级:给水2005级班学生姓名: 指导教师(签名): 一、课程设计(论文)题目城市污水处理厂工艺设计二、本次课程设计(论文)应达到的目的课程设计是高等工科学校给水排水工程专业本科学生培养计划中一个重要的实践性教学环节，学生在学完《水质工程学》课程内容后必须进行两个课程设计，其中一个就是“城市污水处理厂工艺设计”。
通过课程设计，培养学生综合运用《水质工程学》基本理论和专业知识的能力，培养学生进行城市污水处理工艺系统选择和单元构筑物设计计算的工程实践技能，培养学生独立分析问题和解决工程实际问题的初步能力。
通过本课程设计训练学生初步具备阅读中英文文献能力、技术和方案比较能力、理论分析与设计计算能力、应用计算机能力和工程制图及编写说明书的能力。
三、本次课程设计(论文)任务的主要内容和要求(包括原始数据、技术参数、设计要求等)1. 主要内容:完成城市污水处理厂工艺设计方案。
2. 基础资料及设计参数:(1)设计人口:近期设计人口为:(12+班次)×10000人+学号×2000人，排水量标准180L/人.天;远期发展人口(15+班次)×10000人+学号×2000人，排水量标准200L/人.天。
(2)工业废水:该城市工业企业生产废水全部经过厂内废水处理站进行处理后，33已经达到城市污水管道的纳污能力;近期排水量0.15m/s，远期排水量0.2m/s;时变化系数K =1.2。
h(3)污水性质:COD=400mg/L，BOD/COD=0.5，SS=180mg/L，夏季水温25?，冬季5水温15?，常年平均水温20?。
(4)纳污河流:位于城市南侧自西向东(01班)、东侧自北向南(02班)、北侧3自西向东(03班)、西侧自北向南(04班)，流量保证率为95%，流量Q=8m/s，平平均水深H=2m，平均流速V=0.2m/s，平均水温T=15?，溶解氧DO=8mg/L，平平BOD=2.8mg/L，SS=1.0mg/L，河流允许增加悬浮物浓度1.5mg/L，20年一遇洪5 水水位标高412.5m，常水位标高410.3m，城市排污口下游20km处有取水水源点。
《2024年A2-O法处理10000m3-d生活污水工艺设计》范文
《A2-O法处理10000m3-d生活污水工艺设计》篇一A2-O法处理10000m3-d生活污水工艺设计一、引言随着城市化进程的加快，生活污水的排放量日益增加，对环境造成了严重的影响。
因此，建立一套高效、环保的污水处理系统显得尤为重要。
本文以处理10000m3/d生活污水为目标，详细介绍了A2/O法处理工艺的设计思路、方法及实施步骤。
二、A2/O法处理工艺简介A2/O法，即厌氧-缺氧-好氧生物处理方法，是一种集脱氮、除磷、降解有机物于一体的污水处理技术。
其优点在于流程简单、能耗低、运行稳定等。
该法适用于处理含氮、磷较高的生活污水。
三、工艺设计思路本设计旨在处理10000m3/d的生活污水，首先根据水量、水质等实际情况，确定A2/O法的处理流程，并充分考虑设备的选型、运行管理及后期维护等方面。
具体设计思路如下：1. 水质分析：对原污水进行水质分析，了解主要污染物的种类及浓度，为后续的工艺设计提供依据。
2. 工艺流程设计：根据水质分析结果，设计合理的A2/O法处理流程，包括进水系统、厌氧池、缺氧池、好氧池、沉淀池等部分。
3. 设备选型：根据处理流程及实际需求，选择合适的设备，如泵、风机、搅拌器等。
4. 运行管理及维护：制定详细的运行管理制度及维护计划，确保污水处理系统的稳定运行。
四、工艺设计步骤1. 进水系统设计：根据实际需求，设计合理的进水管道及调节池，确保污水能够均匀、稳定地进入处理系统。
2. 厌氧池设计：厌氧池是A2/O法的关键部分之一，其主要作用是利用厌氧微生物对有机物进行初步分解。
设计时需考虑池容、水力停留时间等因素。
3. 缺氧池设计：缺氧池的作用是为反硝化细菌提供适宜的环境，使氮元素得以去除。
设计时需考虑池容、混合液回流比等因素。
4. 好氧池设计：好氧池是A2/O法的核心部分，通过好氧微生物对有机物进行进一步分解。
设计时需考虑曝气设备、池容等因素。
5. 沉淀池设计：沉淀池用于泥水分离，使污泥得以回收利用。

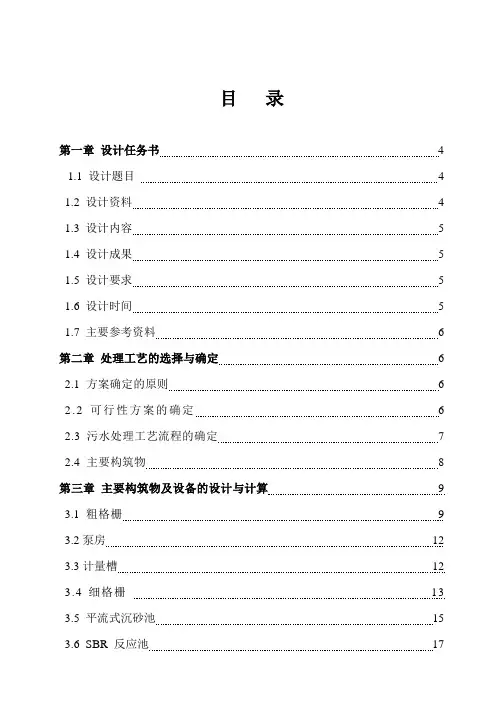

sbr法处理某城市生活污水工艺方案设计.doc
目录第一章设计任务书 4 1.1 设计题目 4 1.2设计资料 4 1.3设计内容 5 1.4设计成果 5 1.5设计要求 5 1.6设计时间 5 1.7主要参考资料 6 第二章处理工艺的选择与确定 6 2.1 方案确定的原则 6 2.2可行性方案的确定 6 2.3 污水处理工艺流程的确定7 2.4 主要构筑物8 第三章主要构筑物及设备的设计与计算9 3.1粗格栅9 3.2泵房12 3.3计量槽12 3.4细格栅13 3.5平流式沉砂池15 3.6 SBR反应池173.7 消毒池22 第四章污泥的处理与处置264.1污泥浓缩池26 4.5脱水机房30 4.6附属建筑物30 第五章污水处理厂总体布置5.1污水厂平面布置31 5.2污水厂高程布置31 5.2水头损失计算表34 总结35 参考文献36第一章设计任务书1.1设计题目某城市污水处理厂1.2设计资料（1）设计日平均水量 20000 m3/d（2）总变化系数 K=1.5（3）设计水质 (经24小时逐时取样混合后)污水水温：10～25 ℃COD cr= 380 mg/l；N org= 25 mg/lBOD5 = 150 mg/l； TN= 45 mg/lSS=200 mg/l TP= 8 mg/lNH3-N= 20～30 mg/l pH= 6～9注：以上具体数值请查对水污染控制工程课程设计任务安排。
（4）处理要求出水水质达到城镇污水处理厂污染物排放标准（GB 18918-2002）中的一级B标准。
处理后污水排入水体。
注意：本次设计不考虑远期状况。
COD cr= 60 mg/l；NH3-N= 8 mg/lBOD5 = 20 mg/l； TN= 20 mg/lSS= 20 mg/l TP= 1.5 mg/l注：以上具体数值请查看水污染控制工程课程设计任务安排。
（5）厂址①厂区附近无大片农田；②管底标高446.00m；③受纳水体位于厂区南侧，50年一遇最高水位为448.00m。

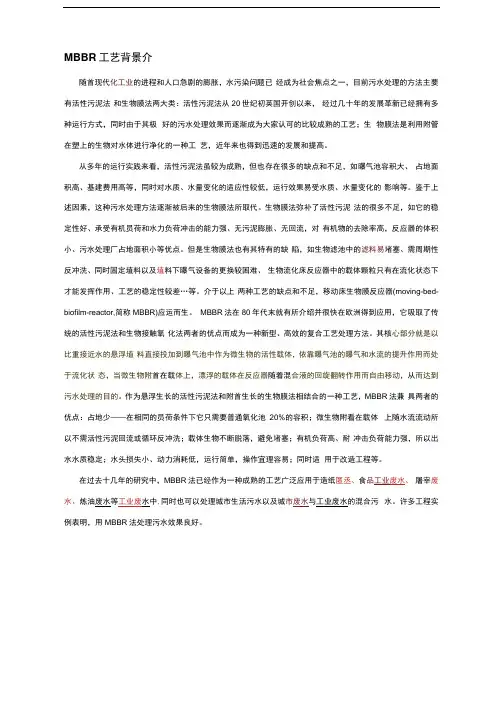

MBBR工艺设计
MBBR工艺背景介随首现代化工业的进程和人口急剧的膨胀，水污染问题已经成为社会焦点之一，目前污水处理的方法主要有活性污泥法和生物膜法两大类：活性污泥法从20世纪初英国开创以来，经过几十年的发展革新已经拥有多种运行方式，同时由于其极好的污水处理效果而逐渐成为大家认可的比较成熟的工艺；生物膜法是利用附管在塑上的生物对水体进行净化的一种工艺，近年来也得到迅速的发展和提高。
从多年的运行实践来看，活性污泥法虽较为成熟，但也存在很多的缺点和不足，如曝气池容积大、占地面积高、基建费用高等，同时对水质、水量变化的适应性较低，运行效果易受水质、水量变化的影响等。
鉴于上述因素，这种污水处理方法逐渐被后来的生物膜法所取代。
生物膜法弥补了活性污泥法的很多不足，如它的稳定性好、承受有机员荷和水力负荷冲击的能力强、无污泥膨胀、无回流，对有机物的去除率高，反应器的体积小、污水处理厂占地面积小等优点。
但是生物膜法也有其特有的缺陷，如生物滤池中的滤料易堵塞、需周期性反冲洗、同时固定埴料以及埴料下曝气设备的更换较困难、生物流化床反应器中的载体颗粒只有在流化状态下才能发挥作用、工艺的稳定性较差…等。
介于以上两种工艺的缺点和不足，移动床生物膜反应器(moving-bed-biofilm-reactor,简称MBBR)应运而生。
MBBR法在80年代末就有所介绍并很快在欧洲得到应用，它吸取了传统的活性污泥法和生物接触氧化法两者的优点而成为一种新型、高效的复合工艺处理方法。
其核心部分就是以比重接近水的悬浮埴料直接投加到曝气池中作为微生物的活性载体，依靠曝气池的曝气和水流的提升作用而处于流化状态，当微生物附首在载体上，漂浮的载体在反应器随着混合液的回旋翻转作用而自由移动，从而达到污水处理的目的。
作为悬浮生长的活性污泥法和附首生长的生物膜法相结合的一种工艺，MBBR法兼具两者的优点：占地少——在相同的员荷条件下它只需要普通氧化池20%的容积；微生物附看在载体上随水流流动所以不需活性污泥回流或循环反冲洗；载体生物不断脱落，避免堵塞；有机负荷高、耐冲击负荷能力强，所以出水水质稳定；水头损失小、动力消耗低，运行简单，操作宜理容易；同时适用于改造工程等。
(完整版)污水处理厂工艺设计说明计算书：城市生活污水,2.0万吨每天,AO活性污泥法
第一章 污水处理构筑物设计计算一、粗格栅1.设计流量Q=20000m 3/d ，选取流量系数K z =1.5则： 最大流量Q max ＝1.5×20000m 3/d=30000m 3/d ＝0.347m 3/s2.栅条的间隙数（n ）设:栅前水深h=0.4m,过栅流速v=0.9m/s,格栅条间隙宽度b=0.02m,格栅倾角α=60° 则：栅条间隙数85.449.04.002.060sin 347.0sin 21=⨯⨯︒==bhv Q n α(取n=45)3.栅槽宽度(B)设：栅条宽度s=0.01m则：B=s （n-1）+bn=0.01×（45-1）+0.02×45=1.34m 4.进水渠道渐宽部分长度设：进水渠宽B 1=0.90m,其渐宽部分展开角α1=20°（进水渠道前的流速为0.6m/s ） 则：m B B L 60.020tan 290.034.1tan 2111=︒-=-=α5.栅槽与出水渠道连接处的渐窄部分长度(L 2)m L L 30.0260.0212===6.过格栅的水头损失（h 1）设：栅条断面为矩形断面，所以k 取3则：m g v k kh h 102.060sin 81.929.0)02.001.0(4.23sin 2234201=︒⨯⨯⨯⨯===αε其中ε=β（s/b ）4/3k —格栅受污物堵塞时水头损失增大倍数，一般为3 h 0--计算水头损失，mε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4将β值代入β与ε关系式即可得到阻力系数ε的值7.栅后槽总高度(H)设：栅前渠道超高h 2=0.3m则：栅前槽总高度H 1=h+h 2=0.4+0.3=0.7m栅后槽总高度H=h+h 1+h 2=0.4+0.102+0.3=0.802m 8.格栅总长度(L)L=L 1+L 2+0.5+1.0+ H 1/tan α=0.6+0.3+0.5+1.0+0.7/tan60°=2.8 9. 每日栅渣量(W)设：单位栅渣量W 1=0.05m 3栅渣/103m 3污水则：W=Q W 1=05.0105.130000100031max ⨯⨯=⨯⨯-Z K W Q =1.0m 3/d 因为W>0.2 m 3/d,所以宜采用机械格栅清渣 10.计算草图：图1-1 粗格栅计算草图二、集水池设计集水池的有效水深为6m,根据设计规范，集水池的容积应大于污水泵5min 的出水量,即:V ＞0.347m 3/s ×5×60=104.1m 3,可将其设计为矩形，其尺寸为3m ×5m ，池高为7m ，则池容为105m 3。
城市生活污水处理工艺流程
城市生活污水处理工艺流程城市生活污水处理是指将城市居民日常生活中产生的废水经过一系列处理工艺进行净化处理，以达到排放标准，保护环境和人民健康的目的。
城市生活污水处理工艺流程主要包括预处理、初级处理、中级处理、高级处理和消毒处理等环节。
首先是预处理环节。
预处理主要是对进水的废水进行过滤和除砂，以去除大颗粒悬浮物和沉淀物。
该工序通常使用格栅、格栅分离机或压滤机等设备进行处理。
通过预处理，可以有效减少后续处理环节中设备的磨损，提高处理效果。
接着是初级处理环节。
初级处理是对预处理后的废水进行沉淀和澄清处理，以去除悬浮物和悬浮油脂等。
初级处理采用的主要设备有沉淀池和沉淀池。
在沉淀池中，由于水流速度的减慢，悬浮物和悬浮油脂会随着重力沉降到池底，形成污泥。
随后，清水经过澄清处理，以去除池底的泥沙和沉淀物，使水质得到进一步提升。
然后是中级处理环节。
中级处理主要是对初级处理后的废水进行氧化处理，以去除有机物和微生物等。
常用的中级处理工艺有生物膜法、生物接触氧化法等。
在中级处理过程中，废水通过生物滤池或者曝气池，与微生物接触进行降解处理。
微生物通过吸附、吸收和降解等方式，使废水中的有机物质得到降解和转化。
接下来是高级处理环节。
高级处理是中级处理的进一步升级和提升。
在高级处理环节中，常采用的工艺有活性炭吸附法、深度过滤法等。
活性炭吸附法主要是通过活性炭对废水中的难降解物质进行吸附和去除。
深度过滤法则是利用滤料对废水中的悬浮物和有机物进行过滤和去除。
高级处理的目的是进一步提高废水的水质，使废水可以达到更高的排放标准要求。
最后是消毒处理环节。
消毒处理是对处理后的废水进行消毒处理，以杀灭水中的微生物和病菌等。
常用的消毒方法有紫外线消毒法和氯消毒法。
紫外线消毒法是通过紫外线辐射对水中的微生物进行杀灭。
氯消毒法则是利用氯化物对废水进行消毒处理。
消毒处理的目的是确保处理后的废水符合国家排放标准，并保障公众的健康和安全。
综上所述，城市生活污水处理工艺流程包括预处理、初级处理、中级处理、高级处理和消毒处理等环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件1：设计工艺流程图课程设计2O法处理城市生活污水工艺方案题目A设计学院专业环境工程班级2010级环境二班学生姓名指导教师2012 年11 月30 日目录课程设计.......................................................... 第一章设计概论 .....................................................1.1 设计依据和任务 ..............................................1.2 设计目的..................................................... 第二章工艺流程的确定 ..............................................2.1 A2O工艺流程的优点 ...........................................2.2 工艺流程的选择 .............................................. 第三章工艺流程设计计算 ............................................3.1 原始设计参数 ................................................3.2 格栅.........................................................3.3提升泵.......................................................3.4沉砂池.......................................................3.5初次沉淀池...................................................3.6 A2/O 生化反应池 .............................................3.7 二沉池.......................................................3.8 触池和加氯间 ................................................3.9 污泥贮泥池的设计 ............................................3.10 脱水间...................................................... 第四章平面布置......................................................4.1平面布置原则.................................................4.2具体平面布置.................................................课程设计课程设计任务书学生姓名：专业班级：环境工程指导教师：工作单位：题目: A2O 法处理某城市生活污水工艺方案设计已知技术参数和设计要求：1.设计水量： 100000 m3/d2.设计水质(mg/L)：CODCr ：390 mg/L BOD5: 180 mg/L SS: 180 mg/LNH3-N: 40 mg/L3:设计出水水质： CODCr ：60 mg/L BOD5:20 mg/L SS: 20 mg/LNH3-N: 8 mg/L4.厂址:厂区设计地坪绝对标高采用 15 m，进水泵房处沟底标高为绝对标高自设。
指导教师签名： 2012年 11月 30 日教研室主任签名： 2012年 11 月30 日第一章 设计概论1.1 设计依据和任务(1)原始数据: Q=100000m 3/d 进水水质()l mg : 出水水质()l mg ： (2)设计内容和要求 设计内容主要包括：1) 文献获取：充分利用现有文献资源，获取充分的国内外相关文献。
2) 工艺方案比选：对文献认真阅读后，就课题内容进行酝酿和思考，确定设计方案。
3) 工艺及主要构筑物计算：对计算确定各构筑物主要尺寸及工艺流程主要运行参数。
4) 设计图纸：详见设计要求。
(3)设计要求1) 根据设计任务书提供的资料及相关标准、规范进行该项目的设计，包括：学会查阅科技文献资料了解城市污水处理技术的国内外现状、发展趋势。
2) 对所查阅科技文献资料进行归纳、运用，写出文献综述。
3)弄清设计思路，掌握工艺设计的程序并进行该项目的工艺设计，包括：确定工艺流程、设计计算、编制说明书及绘制工程设计图纸等。
实际成果及要求包括：① 设计说明书 ② 计算书； ③ 设计图纸1.2 设计目的伴随着我国城乡经济的快速发展，不可避免的带来了各种各样的环境问题，环境污染，生态破坏。
在“三废”污染问题中，水污染问题成为重中之重。
水是生命之源，而我国又是一个严重缺水的国家，水资源分布不平衡，南多北少，东多西少，人均水资源占有量不到世界的平均水平。
通过对城市污水处理厂处理工艺的选择、设计，可以培养环境工程专业学生利用所学到的水污染控制理论，系统的掌握污水处理方案比较、优化，各主要构筑物的尺寸、运行参数等。
为他们进一步深造和学习打下基础。
第二章工艺流程的确定2.1 A2O工艺流程的优点①该工艺为最简单的同步脱氮除磷工艺，总的水力停留时间，总产占地面积少于其它的工艺。
②在厌氧的好氧交替运行条件下，丝状菌得不到大量增殖，无污泥膨胀之虞，SVI值一般均小于100。
③污泥中含磷浓度高，具有很高的肥效。
④运行中勿需投药，两个A段只用轻缓搅拌，以不啬溶解氧浓度，运行费低。
缺点：①除磷效果难于再行提高，污泥增长有一定的限度，不易提高，特别是当P/BOD值高时更是如此。
②脱氮效果也难于进一步提高，内循环量一般以2Q为限，不宜太高，否则增加运行费用。
③对沉淀池要保持一定的浓度的溶解氧，减少停留时间，防止产生厌氧状态和污泥释放磷的现象出现，但溶解浓度也不宜过高。
以防止循环混合液对缺反应器的干扰。
一体化反应池（一体化氧化沟又称合建式氧化沟）,一体化氧化沟集曝气，沉淀，泥水分离和污泥回流功能为一体，无需建造单独得二沉池。
基本运行方式大体分六个阶段（包括两个过程）。
阶段A：污水通过配水闸门进入第一沟，沟内出水堰能自动调节向上关闭，沟内转刷以低转速运转，仅维持沟内污泥悬浮状态下环流，所供氧量不足，此系统处于缺氧状态，反硝化菌将上阶段产生的硝态氮还原成氮气逸出。
在这过程中，原生污水作为碳源进入第一沟，污泥污水混合液环流后进入第二沟。
第二沟内转刷在整个阶段均以高速运行，污水污泥混合液在沟内保持恒定环流，转刷所供氧量足以氧化有机物并使氨氮转化成硝态氮，处理后的污水与活性污泥一起进入第三沟。
第三沟沟内转刷处于闲置状态，此时，第三沟仅用作沉淀池，使泥水分离，处理后的出水通过已降低的出水堰从第三沟排出。
阶段B：污水入流从第一沟调入第二沟，第一沟内的转刷开始高速运转。
开始，沟内处于缺氧状态，随着供氧量增加，将逐步成为富氧状态。
第二沟内处理过的污水与活性污泥一起进入第三沟，第三沟仍作为沉淀池，沉淀后的污水通过第三沟出水堰排出。
阶段C：第一沟转刷停止运转，开始泥水分离，需要设过渡段，约一小时，至该阶段末，分离过程结束。
在C阶段，入流污水仍然进入第二沟，处理后污水仍然通过第三沟出水堰排出。
阶段D：污水入流从第二沟调至第三沟，第一沟出水堰开，第三沟出水堰关停止出水。
同时，第三沟内转刷开始以低转速运转，污水污泥一起流入第二沟，在第二沟曝气后再流入第一沟。
此时，第一沟作为沉淀池。
阶段D与阶段A相类似，所不同的是反硝化作用发生在第三沟，处理后的污水通过第一沟已降低的出水堰排出。
阶段E：污水入流从第三沟转向第二沟，第三沟转刷开始高速运转，以保证该段末在沟内为硝化阶段，第一沟作为沉淀池，处理后污水通过该沟出水堰排出。
阶段E 与阶段B类似，所不同的是两个外沟功能相反。
阶段F：该阶段基本与C阶段相同，第三沟内的转刷停止运转，开始泥水分离，入流污水仍然进入第二沟，处理后的污水经第一沟出水堰排出。
其主要特点：①工艺流程短，构筑物和设备少，不设初沉池，调节池和单独的二沉池，污泥自动回流，投资省，能耗低，占地少，管理简便。
和SS去除率均在90％-95％或更高。
COD得去除③处理效果稳定可靠，其BOD5率也在85％以上，并且硝化和脱氮作用明显。
④造价低，建造快，设备事故率低，运行管理费用少。
⑤固液分离效率比一般二沉池高，池容小，能使整个系统再较大得流量和浓度范围内稳定运行。
⑥污泥回流及时，减少污泥膨胀的可能。
以下为各种好氧生物处理工艺方法的技术经济指标比较2.2 工艺流程的选择本项目污水处理的特点为：①污水以有机污染为主，BOD/COD =0.75,可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD 、COD 、SS 值为典型城市污水值。
