中子照相技术及其应用
中子照相技术及其应用(PDF 8页)
中子照相技术及其应用裴宇阳 唐国有 郭之虞(北京大学物理学院 重离子物理教育部重点实验室 北京 100871)摘 要 本文简述中子照相的原理、方法和特征。
包括中子源,中子转换屏,中子成像技术等关键技术。
给出在415M V静电加速器上快中子照相的结果。
并概述中子照相技术的一些应用实例。
关键词 中子照相 快中子 中子转换屏 无损检测概述我国的中子照相可以追溯到60年代初,中国原子能科学院朱家等人在研究性重水反应堆上由中子通过有关材料的强度变化,完成了我国第一颗原子弹引爆中子源的最终质量检测。
80年代初,清华大学核能研究院等单位曾在反应堆上开展过热中子照相的研究工作,是我国首批建成的能投入正式运行的堆热中子照相系统1,若干年来为航空国防等部门完成许多热中子照相任务。
东北师范大学自1985年起开始进行过小型中子照相装置的实验和研究2。
中子照相对中子源有较高的要求,也制约中子照相的发展,反应堆中子源中子流密度高,可获得优质的中子照相的照片,但费用高,设备笨重,随着中子照相的推广,为满足工业应用,中子照相小型化的要求越来越迫切,以致成为当今中子照相研究中的主要课题之一。
如采用中子管,加速器中子源的可移动式中子照相装置等。
近些年来,中子的成像技术也有迅猛的发展,特别是电成像,实时成像等成为显示中子图像的主要手段,这也是当前该领域的主攻课题之一。
中子照相技术具有其他无损探测技术无可替代的特点和优点,能够获得很多其它传统技术不能得到的重要信息。
射线检测是从X射线开始的,与X 射线无损检测相比较,X射线穿透物体时,受到核外电子作用而被衰减,因此其质量衰减系数,与材料原子序数有确定的函数关系。
与X射线不同,中子不带电,能轻易的穿透电子层,与原子核发生核反应,因此其质量衰减系数与入射的中子能量和物质的原子核截面有关,和原子序数关系复杂。
由于上述机理的区别,使中子照相具有下列X射线所没有的功能:中子能够:a)穿透重元素物质,对大部分重元素,如铁、铅、铀等,质量吸收系数小;b)对某些轻元素,如水、碳氢化合物、硼等质量吸收系数反而特别大;c)区分同位素;d)能对强辐射物质成高质量的图像等。
中子数字成像的图像处理技术研究
中文摘要摘要近代数字成像技术均离不开数字图像处理。
作为近代数字成像技术之一的中子数字成像，其数字图像是指在中子辐照场里，中子穿透被测物质后通过中子数字成像系统所获取到的图像。
它携带着被测物质的内部结构等信息。
由于在中子成像的过程中，不可避免地会受到γ射线污染、中子散射、CCD电子噪声等因素的影响，使得所获取到的中子数字图像会发生降质，如噪声严重、细节模糊等，不利于分析、判别被测物质的内部信息。
有鉴于此，本论文研究工作致力于研究适合于中子数字图像的去噪声、去模糊等图像处理技术，以便能够获取关于物质内部的更多的信息，丰富中子数字成像无损检测技术的研究内容。
为此，论文在理解中子成像原理的基础上，详细分析了引起中子数字图像降质的主要因素。
在此基础上，指出了中子数字图像降质的原因主要可以归结为多种噪声的污染和空间模糊，并由此围绕降质原因展开论文研究工作。
在去噪声方面，研究了一些传统的去噪方法，由于传统的去噪方法的局限性，于是引入小波变换。
整个去噪研究几乎都集中在小波域里进行。
首先分析了不同的随机噪声在小波域里的统计特征和在小波变换的不同尺度下的特性。
由于小波变换的特点，平稳的随机白噪声在小波域里可以看成近似服从高斯分布的随机噪声来去噪，基于此，选择了小波阈值萎缩去噪方法并对几种阈值进行了分析和比较，最后通过实验结果确定出去除中子数字图像噪声的最适合的阈值类型。
这也为中子数字图像在噪声水平较大的情况下反卷积去模糊提供了基础。
在去模糊方面，由于模糊的原因主要是空间模糊，即是由点扩展引起的，所以重点集中在反卷积上。
首先分析了一些典型的反卷积去模糊的方法，如逆滤波、维纳滤波复原方法。
由于这些方法必须要求准确知道引起图像模糊的点扩展函数，而实际得到的模糊中子数字图像的点扩展函数非常复杂，一般都是未知的，所以限制这些方法在中子数字图像复原中的应用，基于此，引入Richardson-Lucy算法并通过交替迭代同时进行原始图像和点扩展函数的估计，避免了必须事先知道点扩展函数这一难点。
中子成像技术应用
link appraisement贡志锋 张书彦 马艳玲 高建波 温树文 樊卓志 鹏 詹 霞 东莞材料基因高等理工研究院贡志锋（1986 －）男，河北衡水，机械电子工程专业硕士，工程材料中子衍射谱仪设计及应用。
通讯作者：张书彦。
基金：由广东省基础与应用基础研究重大项目资助（项目编号：2019B030302011）；由广东省定了中子成像设备的性能。
这些领域的研究和发展对提高产出至关重要。
由于散裂中子源目前建成的仅有4座，因此大部分中子成像谱仪位于研究型反应堆中子源。
作为中子散射技术应用的一个细小分支，中子源在规划各类谱仪时，成像谱仪未必会被布置在最优的中子束线上。
从本世纪开始，具有较冷光谱的束线也被用于中子成像，如ANTARES、 CONRAD、ICON等。
热中子由于其穿透能力强，较多用于厚重样品成像，如叶片，化石等。
冷中子虽然穿透能力差，但是由于其单色性好，成像分辨率高，因此多用于高精度成像。
散裂中子源由于其可提供连续的白光光束，在布拉格边成像效率方面具有很大优势。
简单来说，中子成像设备一般包括中子源、准直器、探大类：第一类是传统的透射（衰减）成像技术，即利用不同材料中子衰减系数不同，解析材料内部结构。
当中子穿过样品时，由于部分中子被散射，造成经过不同材料的中子通量降低，即幅值变小，如图3a所示。
这种现象反映到中子探测器上就表现为明暗不同，如图3b所示。
透射成像与X射线透射成像相似，但是由于不同原子的反应截面不同，中子对含氢元素比较敏感，因此适用于被金属包裹的含氢物质、植物根系、同位素表征等。
基于透射成像原理，根据不同的应用场景又可分为中子照相、断层扫描成像、快中子照相、时图1 中子及X射线不同元素反应截面图2 中子成像示意图图3 （a）中子通量经过样品降低（b）中子衬度成像原理图4 （a）相位衬度成像原理 （b）相位衬度成像示意图图5 （a）布拉格边成像原理 （b）布拉格边曲线图6 极化中子成像原理 图7 中子成像应用领域子波长的不断增加，在不同的晶面处会出现中子衰减率的陡降（中子通量陡增），如图5b所示。
中子照相技术及其在考古中的应用
中子照相技术及其在考古中的应用作者：刘斯禹郭天超韩雪高瑜郭天飞来源：《科学与财富》2016年第28期摘要：1932年中子被发现后，中子照相技术也逐步发展起来，成为了与X射线照相互补的重要无损检测技术，其对于较厚金属等材料的内部结构成像有着独特的优势。
随着技术的发展，中子照相技术应用在了航天、航空、核工业、生物学、考古等领域。
本文介绍了中子照相技术的基本原理，中子照相系统的三个主要装置：中子源、准直器和像探测器。
列举了中子照相技术在考古中的应用。
关键词：中子照相；无损检测；考古；中子源0引言中子照相技术是一种无损检测技术。
其原理是基于中子穿过物体时与原子核发生作用而发生衰减。
中子射线衰减规律遵循指数衰减规律：（1）式中I为出射的中子强度，I0为入射中子强度，α为样品对中子的衰减系数，d为样品在辐射方向的厚度。
对于重元素物质，中子的衰减系数较小，可以对较厚的金属材料实现透射成像[1]。
而对于一些原子序数小的元素，其衰减系数反而较大[2]。
由于不同元素对中子的衰减系数不同，所以透射中子束中含有了被照射样品的内部信息，利用相关的影像技术就可得到样品内部各种材料的空间分布及材料性质的综合信息，从而实现中子照相。
1中子照相的装置系统1.1 中子源中子源是产生自由中子的装置。
按照中子能量的不同，分为冷中子、热中子和快中子。
而因为热中子与物质作用的截面较大，且不同物质区分度高，并且一定强度的中子源容易获得等原因，热中子照相技术发展得较为成熟，应用较广。
但由于其衰减系数较大，在对较厚的金属材料成像时图像不够清晰[3]。
相比之下，快中子由于衰减系数较小，其穿透能力强的特点可以弥补热中子照相的不足。
而国外也在积极发展这项技术[4，5]。
中子源主要有以下几种：反应堆中子源、加速器中子源、中子管中子源和同位素中子源。
其中反应堆中子源产生热中子，能获得高精度影像，运行稳定；但造价高，缺乏灵活性，只能依托大型装置照相。
加速器中子源和中子管中子源能产生快中子，可用于快中子照相；将上述源产生的快中子慢化可得到热中子，即可得到可移动式小型热中子照相装置。

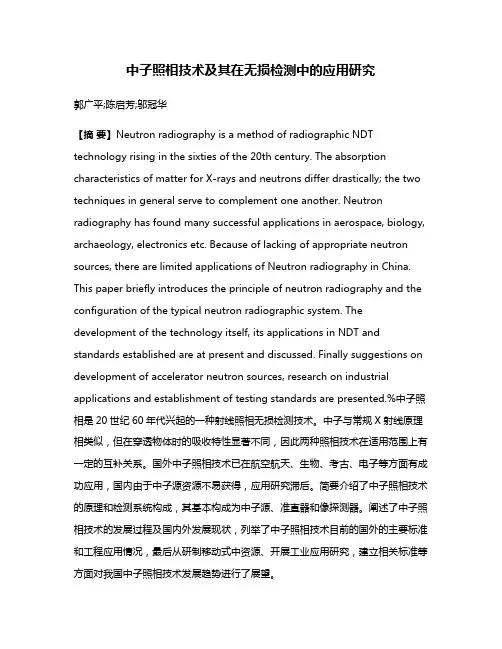

中子照相技术及其在无损检测中的应用研究
中子照相技术及其在无损检测中的应用研究郭广平;陈启芳;邬冠华【摘要】Neutron radiography is a method of radiographic NDT technology rising in the sixties of the 20th century. The absorption characteristics of matter for X-rays and neutrons differ drastically; the two techniques in general serve to complement one another. Neutron radiography has found many successful applications in aerospace, biology, archaeology, electronics etc. Because of lacking of appropriate neutron sources, there are limited applications of Neutron radiography in China. This paper briefly introduces the principle of neutron radiography and the configuration of the typical neutron radiographic system. The development of the technology itself, its applications in NDT and standards established are at present and discussed. Finally suggestions on development of accelerator neutron sources, research on industrial applications and establishment of testing standards are presented.%中子照相是20世纪60年代兴起的一种射线照相无损检测技术。

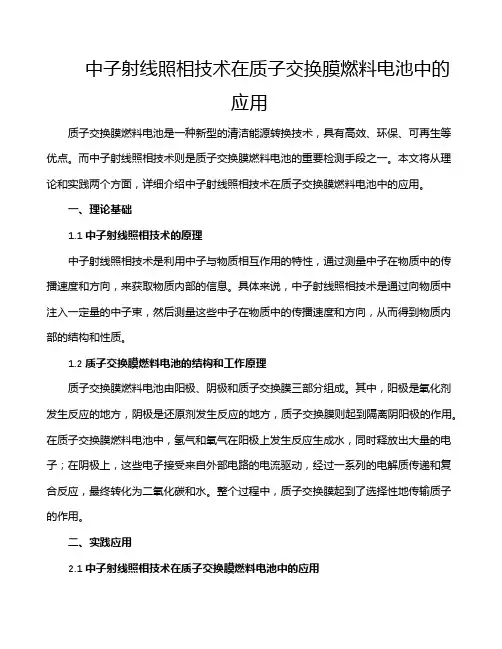

中子射线照相技术在质子交换膜燃料电池中的应用
中子射线照相技术在质子交换膜燃料电池中的应用质子交换膜燃料电池是一种新型的清洁能源转换技术，具有高效、环保、可再生等优点。
而中子射线照相技术则是质子交换膜燃料电池的重要检测手段之一。
本文将从理论和实践两个方面，详细介绍中子射线照相技术在质子交换膜燃料电池中的应用。
一、理论基础1.1 中子射线照相技术的原理中子射线照相技术是利用中子与物质相互作用的特性，通过测量中子在物质中的传播速度和方向，来获取物质内部的信息。
具体来说，中子射线照相技术是通过向物质中注入一定量的中子束，然后测量这些中子在物质中的传播速度和方向，从而得到物质内部的结构和性质。
1.2 质子交换膜燃料电池的结构和工作原理质子交换膜燃料电池由阳极、阴极和质子交换膜三部分组成。
其中，阳极是氧化剂发生反应的地方，阴极是还原剂发生反应的地方，质子交换膜则起到隔离阴阳极的作用。
在质子交换膜燃料电池中，氢气和氧气在阳极上发生反应生成水，同时释放出大量的电子；在阴极上，这些电子接受来自外部电路的电流驱动，经过一系列的电解质传递和复合反应，最终转化为二氧化碳和水。
整个过程中，质子交换膜起到了选择性地传输质子的作用。
二、实践应用2.1 中子射线照相技术在质子交换膜燃料电池中的应用中子射线照相技术在质子交换膜燃料电池中的应用主要有两个方面：一是用于评估质子交换膜的质量和性能；二是用于监测燃料电池的工作状态和性能。
具体来说，中子射线照相技术可以通过以下几个步骤实现对质子交换膜燃料电池的检测：向燃料电池中注入一定量的中子束；然后，测量这些中子在燃料电池中的传播速度和方向；根据测量结果分析燃料电池的质量和性能。
2.2 中子射线照相技术在质子交换膜燃料电池中的应用案例下面以一个具体的案例来说明中子射线照相技术在质子交换膜燃料电池中的应用。
假设我们要对一款新型的质子交换膜燃料电池进行检测，首先需要对该款燃料电池进行组装和调试。
接下来，我们可以采用中子射线照相技术对该款燃料电池进行检测。
中子射线照相技术在质子交换膜燃料电池中的应用
中子射线照相技术在质子交换膜燃料电池中的应用嘿，伙计们！今天我们来聊聊一个非常酷的话题：中子射线照相技术在质子交换膜燃料电池中的应用。
你们知道吗？这项技术可是让电池变得更环保、更高效的“神器”哦！让我们一起来揭开它的神秘面纱吧！让我们来简单了解一下什么是质子交换膜燃料电池。
它是一种将氢气和氧气转化为电能的装置，而这个过程中产生的唯一废物就是水蒸气。
是不是很厉害？但是，要让这个过程更加高效，就需要有一种能够精确地观察和记录反应过程的技术。
而中子射线照相技术正是这样的一种技术！那么，中子射线照相技术到底是怎么工作的呢？其实很简单，它就是利用中子射线对燃料电池的反应过程进行扫描和成像。
你们可能会想：“中子射线？听起来好可怕啊！”其实，中子射线和我们平常接触到的X光、CT扫描等都是同一种东西，只不过它们的穿透力更强而已。
而且，中子射线的能量比X光高很多，所以它可以更清晰地看到燃料电池内部的反应过程。
有了中子射线照相技术，我们就可以更加精确地观察燃料电池的反应过程了。
这对于提高燃料电池的性能和效率是非常有帮助的。
比如说，我们可以通过观察燃料电池中的温度变化来判断反应是否进行得充分；还可以通过观察燃料电池中的气体流动情况来优化反应条件，从而提高燃料电池的效率。
中子射线照相技术并不是完美无缺的。
它也有一定的局限性，比如说在某些情况下可能无法清晰地观察到燃料电池的反应过程；还有就是使用中子射线照相技术需要消耗大量的能源，这也是一个需要解决的问题。
但是，总的来说，中子射线照相技术在质子交换膜燃料电池中的应用还是非常有前途的。
好了，今天的分享就到这里啦！希望大家对中子射线照相技术和质子交换膜燃料电池有了更深入的了解。
如果你们有什么问题或者想法，欢迎在评论区留言哦！下次再见啦！。
中子射线照相技术原理
中子射线照相技术原理小伙伴们！今天咱们来唠唠一个超酷的技术——中子射线照相技术。
这玩意儿可神奇啦，就像一个能看透物体内部秘密的小魔法师呢！咱先来说说射线照相的大概思路哈。
你看，平常咱们想知道一个东西里面是啥样的，要是这东西是透明的就好了，一眼就能瞅见。
但好多东西都不透明呀，这时候射线就派上用场啦。
就像X光，咱们去医院有时候会用到，能看到身体里的骨头啥的。
中子射线照相呢，也是类似的想法，不过它用的是中子射线。
那中子射线是啥呢？这得从原子说起啦。
原子就像一个小小的太阳系，中间有个原子核，周围有电子在转圈圈。
中子就在原子核里面呢。
当中子被释放出来，形成中子射线的时候，就像一群小小的、看不见的精灵跑出来啦。
这些中子精灵可调皮了，它们会到处乱窜。
当这些中子射线遇到物体的时候，就开始了它们的奇妙之旅。
有些物体啊，对中子射线特别热情，就像好客的主人迎接客人一样，会让中子射线很容易地穿过，这时候在照片上就显示得比较亮。
比如说氢元素，它对中子射线就很友好，中子射线遇到氢元素的时候，就像滑滑梯一样，很顺畅地就过去了。
但是呢，有些元素就比较“高冷”啦。
像一些重金属元素，它们就会挡住中子射线的去路，就像一道坚固的城墙，不让中子射线轻易通过。
这时候在中子射线照片上就会显示得比较暗。
你看，这一明一暗的，就把物体内部的结构给显示出来啦。
还有哦，在考古方面，这技术也超厉害的。
比如说有一个古老的陶器，我们想知道它里面有没有隐藏的夹层或者以前装过什么特殊的东西。
中子射线照相就能悄悄地钻进陶器里面，然后把里面的情况给我们展示出来。
就像揭开一个古老的秘密一样，是不是很有趣呢？而且啊，中子射线照相技术还在航空航天领域发挥着大作用呢。
飞机的一些零部件必须要保证内部没有任何隐患，因为在天上飞可容不得一点马虎。
中子射线就像一个超级侦探，能把那些肉眼看不到的问题给找出来。
不过呢，这中子射线照相技术也不是那么容易玩得转的。
它需要特殊的设备来产生中子射线，还得有很精密的探测装置来捕捉穿过物体后的中子射线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１中子照相的原理和装置
１．１ 中子照相的原理 中子照相是基于射线穿过物体时会发生衰减的
基本原理。当中子入射到待照的样品后，由于中子 与样品中的原子核发生相互作用（散射和核反应）， 透射中子的强度和空间分布将发生变化（见图２），
１７
现代仪器
图２中子照相原理不意图
，。＝Ｉｏｅ—ｔＤ（Ｂ（Ｅ，Ｚ，肛）
（１）
其功能是将快中子慢化为热中子，同时尽量提 高热化效率，经慢化后，产生一个峰热中子所消耗的 源中子数称为热化系数，它反映对源中子的利用效 率，其大小主要与慢化体材料有关，要求当快中子与 慢化剂的原子核作用时损失能量大，被吸收的几率 小，常用于慢化中子的慢化体多为富氢的材料如：重 水、普通水、石腊、聚乙烯等。当然源中子的能谱和 慢化装置的几何结构也是影响慢化效率的重要因 素。一般采用蒙特卡罗方法及相应的程序，如ｍｃｎｐ 程序进行慢化体物理上的初步优化设计，结合实验 对工程设计进行调整从而获得最佳的慢化装置。 ２．３中子准直器
用特定的技术和相关的影像技术，将透射中子注量
率，，的空间分布显示出来，就可获得待照样品内部
所含材料的空间分布、密度变化、各种缺陷的综合信
息，这就是中子照相的基本原理。
１．２中子照相的装置
中子照相系统的构成主要有三大部件：中子源．
准直器．像探测器系统（包括中子转换屏），其基本部
件（见图３）。如何构成这个系统有许多种方案可供
和ＲＦＱ直线等加速器等产生中子的核反应有：Ｄ（ｄ， ｎ）；Ｔ（ｄ，１１）；９Ｂｅ（ｄ，１１）；９Ｂｅ（Ｐ，１＇１）等。倍加器中子发 生器和中子管中子源主要采用Ｄ（ｄ，ｎ），Ｔ（ｄ，ｎ）反应
产生快中子。目前ＲＦＱ直线加速器最大快中子产 额可达１０＂／ｓ．４丁ｃ。
中子管中子源主要利用Ｔ（ｄ，ｎ）产生１４Ｍ“快 中子，当前国际上可用于中子照相的中子管最大快 中子产额接近１０１１／ｓ．４兀。使用寿命超过５００ｈ。
式中，，０为射线入射强度，，。为射线出射强度，
肚＝凡ｄ物质的射线线性吸收系数，ｎ物质的核密度，
ｏ物质核的中子全截面，Ｂ（Ｅ，Ｚ，心）物质的中子散
射积累因子。
因为不同的材料对中子束有不同的衰减特性，
这种作用的强弱与发生作用局部区域中样品所包含
材料的性质（组成元素、密度、空穴等）有关，所以透
射中子束即包含样品内部成分和结构的信息，ห้องสมุดไป่ตู้利
隰国匿重翟圜
新技术应用
中子照相技术及其应用
裴宇阳唐国有郭之虞 （北京大学物理学院重离子物理教育部重点实验室北京１００８７１） 摘要本文简述中子照相的原理、方法和特征。包括中子源，中子转换屏，中子成像技 术等关键技术。给出在４．５ＭＶ静电加速器上快中子照相的结果。并概述中子照相技术 的一些应用实例。 关键词 中子照相 快中子 中子转换屏无损检测
概述
我国的中子照相可以追溯到６０年代初，中国原 子能科学院朱家碹等人在研究性重水反应堆上由中 子通过有关材料的强度变化，完成了我国第一颗原 子弹引爆中子源的最终质量检测。８０年代初，清华 大学核能研究院等单位曾在反应堆上开展过热中子 照相的研究工作，是我国首批建成的能投入正式运 行的堆热中子照相系统１，若干年来为航空国防等部 门完成许多热中子照相任务。东北师范大学自 １９８５年起开始进行过小型中子照相装置的实验和 研究２。
中子照相对中子源有较高的要求，也制约中子 照相的发展，反应堆中子源中子流密度高，可获得优 质的中子照相的照片，但费用高，设备笨重，随着中 子照相的推广，为满足工业应用，中子照相小型化的 要求越来越迫切，以致成为当今中子照相研究中的 主要课题之一。如采用中子管，加速器中子源的可 移动式中子照相装置等。近些年来，中子的成像技 术也有迅猛的发展，特别是电成像，实时成像等成为 显示中子图像的主要手段，这也是当前该领域的主 攻课题之一。
用也高，设备庞大和昂贵，只能依托大型的反应堆建 造热中子照相系统，缺乏灵活性。
堆中子源也包含一定的快中子成分，采用一定 的技术也可提取快中子束。但这种快中子束的能谱 不单一，靶点大，７射线成分高，所以不是理想的快 中子照相的中子源。 ２．１．２加速器中子源和中子管中子源采用核反 应产生单能或连续能谱的快中子，用于静电加速器
如参考日本的制作方法并结合自己的经验，将 荧光粉与聚丙烯均匀混和后热压，制作两种转换屏。 在我国首次实现了快中子照相。 ２．５探测成像系统
通过被照物的中子束已含有物体内部结构的信 息，再通过探测技术读出物体内部结构的信息。探 测技术可分为两大类，一类是直接或间接曝光技术； 另一类是光电转换技术。曝光技术采用含乳胶层的 胶片、固体径迹探测器或ＩＰ板直接形成物体影像的 潜影，然后分别通过冲洗、腐蚀或激光扫描等方法显 影。曝光技术可以达到较高的分辨率，但不能实时
１９
琨代仅器
中子照相技术具有其他无损探测技术无可替代 的特点和优点，能够获得很多其它传统技术不能得 到的重要信息。射线检测是从ｘ射线开始的，与ｘ 射线无损检测相比较，Ｘ射线穿透物体时，受到核外 电子作用而被衰减，因此其质量衰减系数，与材料原 子序数有确定的函数关系。与ｘ射线不同，中子不 带电，能轻易的穿透电子层，与原子核发生核反应， 因此其质量衰减系数与入射的，中子能量和物质的原 子核截面有关，和原子序数关系复杂。由于上述机 理的区别，使中子照相具有下列ｘ射线所没有的功 能：中子能够：ａ）穿透重元素物质，对大部分重元素， 如铁、铅、铀等，质量吸收系数小；ｂ）对某些轻元素，
选择，它们的性质不同，投资费用不同，应用范围也
有很大的不同。
图３中子照相装置不意图
２中子照相系统的主要部件及相关技术
中子按能量的不同可分为：冷中子、热中子、共 振中子、快中子等。其中热中子照相分辨率高，目前 在中子照相中应用最为普遍，技术也比较成熟。但 热中子只能穿透较薄的金属层，对于象炮弹这样的 物体，就难以得到清晰的图像。快中子可以穿透较 厚的金属层，故快中子照相在这方面可以弥补热中 子的不足。但快中子照相的分辨率较热中子要差一 些，快中子照相因为它独特的优点和实际的需要近 年来也取得了很大的发展和广泛的应用，成为中子
中子照相中要求投射到待照样品的中子束尽可 能为均匀分布的平行束，中子准直器就是为达这一 目的关键部件。作为热中子照相，为从反应堆孔道 或加速器中子照相系统的慢化装置中提取平行度好 的均匀热中子束，必须配备相应的热中子准直器，常 见的中子准直器有圆管型、多束圆管型、多束平板 型、发散型等。
加速器中子照相系统，一般采用发散型准直器， 当准直器人口直径为Ｄ，长度为Ｌ的准直孔道引出 中子束，定义Ｌ／Ｄ为准直比。准直比愈大提取的热 中子束的平行度愈好，对于加速器热中子照相系统 的准直器的准直比，一般在２０。１００之间，对于反应 堆热中子照相系统的准直器的准直比可达１００～ ５００。准直比越大则图像的几何分辨率越好，但同时 中子通量则会越小，所以要根据应用的需要和中子 源的实际情况，综合考虑设计准直比的大小。
能产生自由中子的装置称为中子源。作为中子 照相的中子源主要有四种：反应堆中子源、加速器中 子源、中子管中子源和同位素中子源。 ２．１．１反应堆中子源 以２３５Ｕ为燃料的热中子反 应堆中子能谱为裂变谱，可引出能量在０．００５ｅＶ到 ０．０５ｅｖ的之间高通量的热中子束，引出孔热中子可
达１０６。１０８ｎ／ｃｍ２·ｓ～，是当代进行热中子照相并能 获取高精度影像最强的热中子源，是目前能实现快 速实时成像的最强的热中子源。但造价高，运行费
万方数据
如水、碳氢化合物、硼等质量吸收系数反而特别大； ｃ）区分同位素；ｄ）能对强辐射物质成高质量的图像 等。特别是在能够穿透许多金属、重金属检测内部 有机物质状况上具有非常大的优势，中子照相与Ｘ 射线照相比较（见图１）。
中子照相
Ｘ射线
图１中子照相与Ｘ射线照相比较
中子源主要可分为四种，放射性同位素， 如２５２Ｃｆ，加速器，反应堆和中子管，可使用的中子能 量变化范围很大，有冷中子、热中子、中能中子、快中 子等，它们对同一核素的相互作用截面变化也很大， 这些特性都可利用来进行无损检测工作，这也造成 中子照相技术的多样性和复杂性。可根据实际情况
加速器和中子管中子源产生的快中子束可直接 用于快中子照相，加速器快中子源由于快中子产额 高，中子靶点小（接近点源）不需要特殊的中子准直 系统，是进行快中子照相首选的快中子源。
除堆中子源外，所有上述的快中子源用于热中 子照相时，这些源发出的快中子必须经过慢化才可 得到热中子。
溺溺筏懋鬣萎
新技术应用
加速器源用于热中子照相，与反应堆中子源相 比，虽然源的强度稍低，但造价低、安全性好，有一定 的灵活性，因此便于推广。与中子管中子源相比，源 的强度高、使用寿命长，但移动性稍差。将中子管中 子源快中子慢化为热中子后实现热中子照相，有利 于建立可移动式的紧凑型中子照相装置。 ２．１．３同位素中子源 常用于中子照相的同位 素２５２Ｃｆ（锎）是一种自发裂变中子源，平均中子能量 为２．１６ＭｅＶ，２Ｓ２Ｃｆ中子源寿命为２．６５年。它是一种 极紧凑，中子产额较高的同位素中子源，可是目前全 世界２５２Ｃｆ的产量很少（每年不过几克），价格昂贵，很 难得到中子产额超过１０９ｎ／ｓ．４７ｒ的２５２Ｃｆ中子源。而 且它的寿命比较短，运输、贮存等安全问题严重。所 以紧凑型热中子照相装置的配套中子源已多采用紧 凑型中子管。 ２．２慢化体
和需要利用这些特性来进行无损检测工作。 由于上述优点，１９５５年中子照相就在质量检测
上有广泛的应用，包括武器部件的质量检测和库存 武器的可靠性常规检测，到２０世纪７０年代初，中子 照相已进入工业实用阶段特别在核电和宇航工业中 应用已十分广泛，现在，中子照相作为一种常规的无 损检测方法已经确立。在众多学科研究和工业领域 有着广泛和重要的应用。
万方数据
加速器快中子源近似于点源，当待照样品距中 子靶一定距离时，可获得平行度和均匀性极好的中 子束。因此进行快中子照相不需要设计特殊的中子 准直器。 ２．４转换屏
探测透过样品的中子空间分布的关键部件为位 置灵敏中子探测器，在中子照相技术中称为中子转换 屏。由于中子不能被胶片等像探测器直接探测，因此 研制和选择合适的转换屏是十分关键的。它的好坏 对中子照相的性能有决定性的影响，中子转换屏中含 有中子转化物质和荧光物质，中子转化物质可吸收热 中子或快中子通过相互作用后放出ａ、』３或７射线或 反冲质子。这些次级射线或荷电粒子，使荧光物质发 光，从而产生可被探测的物质影像。对应不同类型的 中子照相系统，中子与转换屏的作用机理不完全相 同，在此仅介绍热中子和快中子转换屏。 ２．４．１适合热中子照相的中子转换物质主要有两 类热中子照相可采用直接曝光和间接曝光获取中 子空间分布的影像，因此适合热中子照相的中子转 换物质主要有两类。（１）含锂、硼、镉和钆与萤光材 料均匀混合制作的热中子转换屏，配合高灵敏的感 光胶片或其他数码成像技术（ＣＣＤ，ＩＰ板）直接获取 中子空间分布的影像。实现直接曝光。其中含钆的 热中子增感屏和６Ⅱ＋ＺｎＳ（Ａｇ），６Ｌｉ＋ＺｎＳ（Ｃｕ）热中子 转换屏均可从市场购得。（２）铟和银等，俘获热中子 后形成具有一定寿命的放射性核，配合胶片实现间 接曝光，获取中子空间分布的影像。 ２．４．２适合快中子照相的快中子转换屏，主要用于 直接曝光法获取中子空间分布的影像，快中子转换屏 主要基于Ｈ（ｎ，ｎ）Ｈ，即中子与氢核的弹性散射。发光 材料将反应产物的能量转化为荧光。因此，快中子转 换屏主要由含氢材料与荧光材料组成，目前国际上采 用的荧光材料多为ｚｎＳ（舷）荧光材料。
