第七章继电保护自动装置。
继电保护及自动装置
一 继电保护的原理与运行
（5）差动保护运行 1）差动保护第一次投运，应作空载合闸试验，检 验其躲励磁涌流的性质； 2）差动回路上工作，应将差动保护退出； 3）新投产和二次差动回路改动后的保护，应作六 角图试验，证明变比、极性正确及差压满足要求， 方可将保护投入； 4）二次回路断线，应将差动保护退出。
一 继电保护的原理与运行
（二）电力变压器保护 1、变压器故障和不正常状态 （1）变压器故障类型 1）油箱故障：绕组相间短路、匝间短路及中性点 接地系统绕组的接地短路； 2）油箱外故障：套管、引出线上发生相间、接地 短路。 （2）变压器不正常工作状态：外部短路引起的过流； 过负荷；油箱漏油造成油面降低；中性点电压升高 或外部电压过高、频率降低引起过励磁。
一 继电保护的原理与运行
5）主变保护停用定检或除缺时，检查主变保护联 跳其它母联开关压板是否退出； 6）主变保护动作时，应将保护动作时间、信号、 自动装置动作信号完整无误记入运行日志，便于分 析处理。 （2）瓦斯保护运行 1）主变投运前，检查瓦斯继电器有无气体，是否 漏油，试验轻瓦斯能否动作于信号、重瓦斯能否动 作于跳各侧开关； 2）新投产或大修后的主变投运后，重瓦斯先动作 于信号，待试运时间后再投跳闸；
一 继电保护的原理与运行
2、电网相间短路的方向电流保护 电网示意图如图示，提出了方向问题。 解决措施是在过电流保护中各加一功率方向元件， 构成了方向电流保护。规定短路功率方向从母线流 向被保护线路为正。 方向电流保护的时限、原理接线如图示。
一 继电保护的原理与运行
3、电网的接地保护 中性点直接接地电网发生接地短路，出现大的零序 电流，反应零序电流增大而动作的保护叫零序电流 保护。 接地保护装置通过零序电流滤过器取得零序电流 （电缆线路采用零序电流互感器），通过零序电压 滤过器取得零序电压。分别见图示。
第七章继电保护自动装置与二次回路
电流速断保护
电力线路电流速断保护是按躲过本线路末 端三相最大短路电流整定计算的。 在本线路上电流速断保护保护不到的区域 称为死区。死区内发生短路事故时由过电 流保护动作跳闸，因此过电流保护是电流 速断保护的后备保护。
继电保护用电流互感器
1、三相星形接线 三相星形接线适用于对所有短路类型都要求动作的保护装 置。
2、两相不完全星形接线方式 在中性点非直接接地的电力系统中广泛采用两相不完全星 形接线方式来实现相间短路保护。
3、两相电流差接线方式 4、三角形接线方式
三角形接线方式主要应用与Y，d接线的变压器差动保护 装置。 在正常运行或三相短路时，流过继电器线圈的电流为相电 流的 3倍，并且在相位上相差300。
常用继电器介绍
1.电磁式电流继电器KA
反应电流增大到某一定值 及以上动合（断）接点由 断开（闭合）状态到闭合 （断开）状态的继电器叫 电流继电器。
常用继电器介绍
动作电流 能使继电器动合接点由断开状态到闭合状态的 最小电流称为动作电流。
返回电流 能使继电器动合接点由闭合状态到断开状态的 最大电流称为动作电流。
动作电压
使继电器动合接点由断开到闭合状态的最小电压。
返回电压
使继电器动合接点由闭合到断开状态的最大电压。
返回系数
返回电压除以动作电压。
Kre Ure Uact
常用继电器介绍
2.低电压继电器
反应电压下降到某一整定值及以上动断接 点由断开到闭合状态的继电器
动作电压
使继电器动断接点由断开状态到闭合状态的最大电压。
继电保护及安全自动装置知识讲解
继电保护及安全自动装置知识讲解继电保护及安全自动装置是电力系统中的重要组成部分，主要用于保护电力元件和系统的安全稳定运行。
以下是关于继电保护及安全自动装置的详细知识讲解：一、继电保护装置继电保护装置是用于保护电力元件的自动化设备，其作用是在电力系统发生故障或异常时，能够快速地检测并切除故障部分，以保证其他部分的正常运行。
继电保护装置的工作原理基于电力系统中的电流、电压、频率等参数的变化，通过比较正常与异常状态下的参数差异，判断是否发生故障，并采取相应的措施。
二、安全自动装置安全自动装置主要用于保护电力系统的安全稳定运行。
当电力系统出现异常或故障时，安全自动装置可以快速地采取相应措施，如切除故障部分、调整运行参数等，以防止事故扩大，避免发生长时间的大面积停电事故。
常见的安全自动装置包括自动重合闸装置、备用电源自动投入装置等。
三、继电保护及安全自动装置的发展历程继电保护及安全自动装置的发展经历了多个阶段，从最初的电磁型、整流型、晶体管型到现在的集成电路和微机型。
随着科技的不断进步，继电保护及安全自动装置的性能和可靠性得到了不断提高，其检测和判断故障的准确率也越来越高。
四、继电保护及安全自动装置的维护与调试为了保证继电保护及安全自动装置的正常运行，需要进行定期的维护和调试。
维护和调试内容包括检查设备的外观、清洁度、紧固件等是否正常，测试设备的各项功能是否正常，检查设备的运行记录等。
同时，还需要定期对设备进行校验和调试，以保证其性能和可靠性。
五、未来发展方向随着科技的不断进步和应用需求的不断提高，继电保护及安全自动装置也在不断发展。
未来发展方向包括进一步提高设备的智能化水平、提高设备的自适应能力、研究新的保护算法和控制策略等。
同时，随着新能源和分布式电源的广泛应用，对继电保护及安全自动装置也提出了新的挑战和要求。
因此，需要不断加强技术研发和创新，以适应未来发展的需要。
总之，继电保护及安全自动装置是电力系统中的重要组成部分，对于保护电力元件和系统的安全稳定运行具有重要作用。
继电保护基础精选全文
单位长度的线 路正序阻抗
系统的次 暂态电势
最大、小运方下 的系统电抗
21
说明：无时限电流速断保护最大保护范围 l p.max 小于线路L1的全长。
无时限电流速断保护只能保护线路的一部分， 不能保护线路的全长。
满足灵敏度要求的保护范围为：最大运行方式下， 三相短路时，m≥50％；最小运行方式下，两相短 路时，m≥15～20％。
故障不可避免,但事故是可以避免的，电力工作 者的任务就是避免电力故障酿成事故。
基本任务： 反应电力设备的不正常运行状态，并根
据运行维护条件动作于信号或跳闸。 2
第一节 继电保护的基本知识
1、继电保护装置
电力系统运行过程中一旦发生故障，必须迅速而 有选择性地切除故障元件，以免造成人身伤亡和电气 设备损坏。完成这一功能的保护装置称为继电保护装 置
第七章 继电保护基础
• 继电保护的基本知识 • 单侧电源电网相间短路的电流保护 • 电网的接地保护 • 电力系统的主设备保护 • 10kV配电系统的保护 • 工厂供电系统的保护 • 民用建筑配电系统的保护
1
第一节 继电保护的基本知识
继电保护的作用 故障不可避免： 自然因素：雷击，冰灾，台风，地震 设备制造因素：设计，工艺，材料 人为因素：误操作，管理不当
2）但由于它在相邻线路上的动作范围只是线路的 一部分，不能作为相邻线路的后备保护（远后备）。
3）因此还需要装设一套过电流保护（电流III段） 作为本线路的近后备保护以及相邻线路的远后备保护。
29
三、定时限过流保护（过电流或电流III段）
1、基本原理
动作电流按躲过最大负荷电流（正常运行） 来整定，并以时限来保证动作选择性。
I III op1

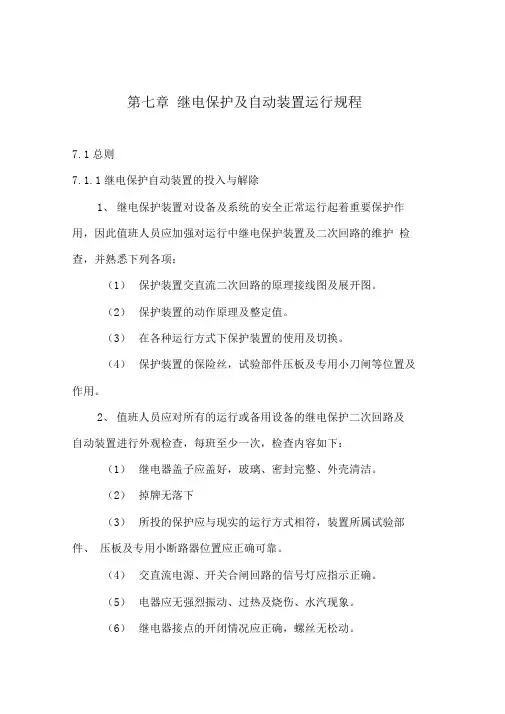

第七章：继电保护及自动装置运行规程
第七章继电保护及自动装置运行规程7.1总则7.1.1继电保护自动装置的投入与解除1、继电保护装置对设备及系统的安全正常运行起着重要保护作用，因此值班人员应加强对运行中继电保护装置及二次回路的维护检查，并熟悉下列各项：（1）保护装置交直流二次回路的原理接线图及展开图。
（2）保护装置的动作原理及整定值。
（3）在各种运行方式下保护装置的使用及切换。
（4）保护装置的保险丝，试验部件压板及专用小刀闸等位置及作用。
2、值班人员应对所有的运行或备用设备的继电保护二次回路及自动装置进行外观检查，每班至少一次，检查内容如下：（1）继电器盖子应盖好，玻璃、密封完整、外壳清洁。
（2）掉牌无落下（3）所投的保护应与现实的运行方式相符，装置所属试验部件、压板及专用小断路器位置应正确可靠。
（4）交直流电源、开关合闸回路的信号灯应指示正确。
（5）电器应无强烈振动、过热及烧伤、水汽现象。
（6）继电器接点的开闭情况应正确，螺丝无松动。
3、值班人员在检查中或运行值班中发现保护装置有任何不正确情况如CT、PT回路开路、短路、继电器接点烧伤、强烈振动、接地等应立即采取消除措施，如出现保护误动作可能造成事故时应立即报告值长、运行班长，车间主任、试验室班长或保护负责人，并记入操作记录本内。
必要时(可能误动时)经值长批准方可将继电保护退除运行。
4、每班应对继电保护、自动装置盘面及其它电气设备外壳至少清扫一次，清扫时应防止使继电器受振动和防止使带电部分接地或短路，开式的电气设备，继电保护、自动装置盘及电气设备的背面接线侧，应由继电保护人员负责清扫。
5、直流系统接地由值班人员选择出故障支路，通知有关班组进行处理。
6、当发生事故或不正常情况时(如电流冲击、电压下降、开关自动闸等)值班人员应：(1)恢复音响信号。
(2)检查继电器并根据掉牌信号判断何种保护动作。
(3)报告值长和车间主任或运行班长。
(4)记录开关掉闸及音响信号动作时间和当时异常情况。
7、查明异常性质，并得到班长许可后，才能恢复掉牌，此工作应由两人进行。

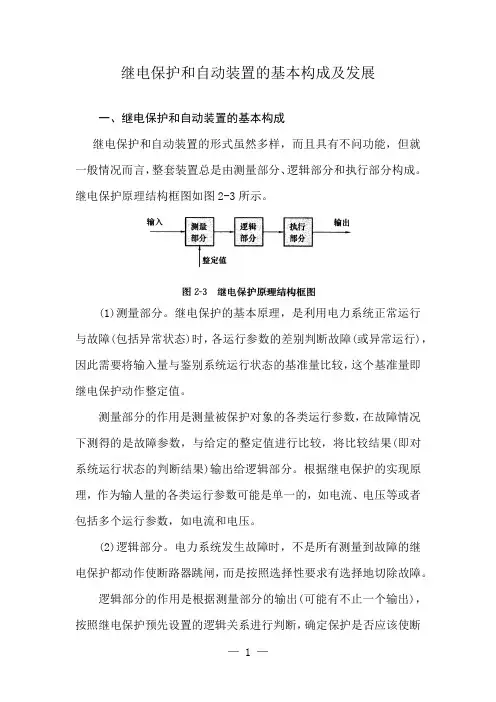

继电保护和自动装置的基本构成及发展
继电保护和自动装置的基本构成及发展一、继电保护和自动装置的基本构成继电保护和自动装置的形式虽然多样，而且具有不问功能，但就一般情况而言，整套装置总是由测量部分、逻辑部分和执行部分构成。
继电保护原理结构框图如图2-3所示。
(1)测量部分。
继电保护的基本原理，是利用电力系统正常运行与故障(包括异常状态)时，各运行参数的差别判断故障(或异常运行)，因此需要将输入量与鉴别系统运行状态的基准量比较，这个基准量即继电保护动作整定值。
测量部分的作用是测量被保护对象的各类运行参数，在故障情况下测得的是故障参数，与给定的整定值进行比较，将比较结果(即对系统运行状态的判断结果)输出给逻辑部分。
根据继电保护的实现原理，作为输人量的各类运行参数可能是单一的，如电流、电压等或者包括多个运行参数，如电流和电压。
(2)逻辑部分。
电力系统发生故障时，不是所有测量到故障的继电保护都动作使断路器跳闸，而是按照选择性要求有选择地切除故障。
逻辑部分的作用是根据测量部分的输出(可能有不止一个输出)，按照继电保护预先设置的逻辑关系进行判断，确定保护是否应该使断路器跳闸或者发出信号，并将判断结果输出给执行部分。
继电保护常用的逻辑包括“或”、“与”、“否”、“延时”、“记忆”等。
(3)执行部分。
执行部分的作用是根据逻辑部分的输出，完成继电保护发出断路器跳闸命令或信号。
例如，针对保护区内的故障，保护发出跳闸命令；针对异常状态，保护发出告警信号。
二、继电保护和自动装置的发展继电保护和自动装置是随着电力系统的发展和科学技术的进步而发展起来的。
电力系统电压等级的提高和容量的扩大，不断对继电保护和自动装置提出更高的要求，科学技术的进步为继电保护、自动装置的改进及性能提高创造了条件。
就继电保护技术而言，其发展过程经历了机电型、整流型、晶体管型、集成电路型和微机型等阶段，目前在电力系统中运行着大量的微机型继电保护。
与以往各类继电保护相比，微机型继电保护在构成原理上有很大的灵活性。
继电保护及安全自动装置运行管理规程
继电保护及安全自动装置运行管理规程继电保护及安全自动装置是电力系统中的重要组成部分，它的运行管理直接关系到电力系统的安全稳定运行。
为了确保继电保护及安全自动装置的有效运行，提高电力系统的可靠性和安全性，制定一套科学合理的运行管理规程是非常必要的。
以下是一份继电保护及安全自动装置运行管理规程的草稿，供参考：第一章总则第一条为规范继电保护及安全自动装置运行管理工作，确保电力系统的安全稳定运行，根据相关法律法规，制定本规程。
第二条本规程适用于继电保护及安全自动装置的选型、配置、运行、维护等管理活动。
第三条继电保护及安全自动装置的运行管理应严格按照《电力系统继电保护及安全自动装置运行管理规程》执行。
第二章继电保护及安全自动装置选型第四条继电保护及安全自动装置的选型应根据电力系统的特点和需求，在现有技术水平和经济条件允许的范围内进行。
第五条继电保护及安全自动装置的选型应符合国家、行业和企业的相关标准与规定。
第六条继电保护及安全自动装置的选型应注意设备的可靠性、稳定性、互换性和扩展性等因素。
第三章继电保护及安全自动装置配置第七条继电保护及安全自动装置的配置应根据电力系统的拓扑结构和保护要求进行，并符合相关标准与规定。
第八条继电保护及安全自动装置的配置应注重监测与控制的完整性和灵活性，以提高系统的可靠性和安全性。
第九条继电保护及安全自动装置的配置应进行全面评估和优化，以确保系统的经济性和有效性。
第四章继电保护及安全自动装置运行第十条继电保护及安全自动装置的运行应按照设计要求和相关规定进行。
第十一条继电保护及安全自动装置运行时，应做好设备的开关操作和检查，确保设备处于正常工作状态。
第十二条继电保护及安全自动装置运行时，应及时发现和排除故障，并做好记录和报告。
第五章继电保护及安全自动装置维护第十三条继电保护及安全自动装置的维护应按照规定的周期进行。
第十四条继电保护及安全自动装置的维护内容包括设备清洁、触点检查、线路连接检查、设备调整和运行状态监测等。
继电保护及自动装置
2. CSC-241C数字式厂（所）用变保护测控 装置 • 反映相间故障的速断保护 • 过流保护 • 过负荷告警或跳闸功能 • 零序电流保护 • 失压保护带电流闭锁 • 非电量保护
面板介绍 一、LCD显示屏 • 一般状态，循环显示当前时间、测量值、 已投入的软压板、当前定植区号。 • 装置运行异常或保护动作，人为按键命令， 显示屏背光增强。
• 10kV厂用电保护装在10kV厂用电开关柜上 • 10kV厂用变保护对应的断路器一般为本开 关柜的开关 • 注意： 10kV#1母线进线901的厂用变保护对应的断 路器包括901开关，1#机的1开关，2#机的2 开关，1#主变的201开关。 10kV#2母线进线902同理。 10kV#3母线进线903没有保护装置
CSC-336C保护配置 • 跳闸： • 重瓦斯、油温高Ⅰ/Ⅱ（延时）、冷却器全 停（延时） • 发信： • 轻瓦斯、油位高、油位低、绕组温度、压 力释放、油压速动、油温高Ⅰ（瞬时）、 冷却器全停（瞬时）
CSC-316保护装置图片
显示界面及操作
• 装置显示界面分为循环显示、装置主菜单、 出厂调试菜单、主动上送报文窗口 • 装置循环显示模拟量、投入的压板、当前 定值区号、在屏幕顶部显示当前时间。按 QUIT键可以固定显示某一屏的信息，再按 QUIT继续循环显示。 • 在循环显示按SET键进入装置主菜单
二、四方键盘 • 四方键盘由[↑]、[↓]、[←]、[→]、[SET]、 [QUIT]键组成，使用以上按键就可以完成操 作。 • [SET]键 • 在循环显示状态下，按下“SET”键进入主 菜单；在进行投切压板、整定定值、切换 定值区、设置时间、设置装置地址等操作 时，相当于回车键，按下“SET”确认执行。
2.SGB750母线保护 • 分相式电流差动保护（含工频变化量电流 差动保护和常规电流差动保护） • 断路器失灵保护 • 母联失灵和死区保护 • 母联充电保护 • 母联过流保护 • 母联非全相保护 • 复合电压闭锁
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七张继电保护自动装置一、单选：1、继电保护的（）是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围的一种性能。
P232A、可靠性B、选择性C、速动性D、灵敏性2、继电保护的（）是指发生了属于它该动作的故障，它能可靠动作而在不该动作时，它能可靠不动。
P232A、可靠性B、选择性C、速动性D、灵敏性3、（）可以提高系统并列运行的稳定性、减少用户在低电压下的工作时间、减少故障元件的损坏程度，避免故障进一步扩大。
P233A、可靠性B、选择性C、速动性D、灵敏性4、继电保护的（）是指继电保护对其保护范围内故障的反应能力。
P233A、可靠性B、选择性C、速动性D、灵敏性5、下列（）不属于电力系统中的事故。
P231A、对用户少送电B、电能质量降低到不能允许的程度C、过负荷D、电气设备损坏6、下列（）属于电气设备故障。
P231A、过负荷B、单相短路C、频率降低D、系统振荡7、下列（）属于电气设备故障。
P231A、过负荷B、过电压C、频率降低D、单相断线9、继电保护动作的选择性，可以通过合理整定（）和上下级保护的动作时限来实现。
P233A、动作电压B、动作范围C、动作值D、动作电流10、继电保护装置按被保护的对象分类，有电力线路保护、发电机保护、变压器保护、电动机保护、（）等。
233A、差动保护B、母线保护C、后备保护D、主保护11、电压保护属于按（）分类。
P233A、被保护的对象B、保护原理C、保护所起作用D、保护所反映的故障类型12、差动保护属于按（）分类。
P233A、被保护的对象B、保护原理C、保护所起作用D、保护所反映的故障类型13、为保证继电保护动作的选择性，一般上下级保护的时限差取（）。
P233A、0.1-0.3sB、0.3-0.7sC、1sD、1.2s14、一般的快速保护动作时间为（）。
P233A、0-0.05sB、0.06-0.12sC、0.1-0.2sD、0.01-0.04s（最快）15、一般的断路器的动作时间为0.06-0.15s，最快的可达（）。
P233A、0.06-0.15sB、0.02-0.06sC、0.06-0.12sD、0.01-0.04s16、主保护是指满足系统稳定和设备安全要求，能以最快速度（）地切除被保护元件故障的保护。
A、灵敏B、快速C、有选择 P234D、可靠17、（）是指当主保护或断路器拒动时用来切除故障的保护。
P234A、主保护B、后备保护C、辅助保护D、失灵保护18、（）是指当主保护拒动时，由本电力设备或线路的另一套保护来实现。
P234A、主保护B、远后备保护C、辅助保护D、近后备保护19、（）是指当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现。
P234A、主保护B、远后备保护C、辅助保护D、近后备保护20、辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的（）。
P234A、电流保护B、电压保护C、简单保护D、断路器保护21、主保护属于按（）分类。
P234A、被保护的对象B、保护原理C、保护所起作用D、保护所反映的故障类型22、相间短路保护属于按（）分类。
P234A、被保护的对象B、保护原理C、保护所起作用D、保护所反映的故障类型23、过励磁保护属于按（）分类。
P234A、被保护的对象B、保护原理C、保护所起作用D、保护所反映的故障类型24、能使继电器动合接点由断开状态到闭合状态的（）电流称为动作电流。
P234A、最大（返回）B最小 C、所有 D、整定25、（）是指继电器动作时处于闭合状态的接点。
P234A、动断接点B、动合接点C、延时动断接点D、自保持接点26、电流继电器的返回系数要求在（）之间。
P234A、0.7-0.75B、0.75-0.8C、0.8-0.85D、0.85-0.927、（）是反应电压下降到某一整定值及以下动断接点由断开状态到闭合状态的继电器。
P235A、过电压继电器B、低电压继电器C、时间继电器D、中间继电器28（）所发信号不应随电气量的消失而消失，要有机械或电气自保持。
P235 A、时间继电器 B、中间继电器C、信号继电器 D、电压继电器29、下列（）表示中间继电器。
P235A、KAB、KS（信号）C、KT（时间）D、KM30、时间继电器的（）接点是指继电器通足够大的电时经所需要的时间（整定时间）闭合的接点。
P235A、瞬时动合B、延时动合C、瞬时动断 D延时动断31、三角形接线方式在正常运行或三相短路时，流过继电器线圈的电流为相电流的（）倍，并且相位上相差30O。
P236A、1.5B、1.732C、1.414D、232、三角形接线方式在正常运行或三相短路时，流过继电器线圈的电流为相电流的1.732倍，并且相位上相差（）度。
P236A、30B、60C、90D、12033、（）主要应用于Y，d接线的变压器差动保护装置中。
P236A、三相星形接线B、两相不完全星形接线方式C、两相电流差接线方式D、三角形接线方式34、容量在10000kVA及以上，或容量在（）kVA及以上并列运行变压器或用户中的重要变压器应装设电流纵差动保护。
P238A、2000B、3150C、6300D、800035、变压器容量在（）kVA以下的变压器、当过电流保护动作时间大于0.5s时，用户3～10kV配电变压器的继电保护，应装设电流速断保护。
P238A、6300B、8000C、10000D、1200036、油浸式变压器容量在（）kVA及以上，应装设瓦斯保护。
P238A、400B、800C、1000D、200037、过负荷保护主要用于反应（）kVA及以上变压器过负荷。
P238A、315B、400C、630D、80039、对于中、小容量变压器，可以装设单独的电流速断保护，作为变压器防止相间短路故障的（）A、主保护 P240B、后备保护C、辅助保护D、方向保护42、变压器的（），其动作电流整定按躲过变压器负荷侧母线短路电流来整定，一般应大于额定电流3-5倍整定。
P240A、电流速断保护B、过电流保护C、差动保护D、零序电流保护43、（）必须躲过变压器空载投运时的激磁涌流。
P240A、过电流保护B、过负荷保护C、比率差动保护D、电流速断保护44、在变压器内部发生故障（如绝缘击穿、相间短路、匝间短路、铁芯事故等）产生( )时，接通信号或跳闸回路，进行报警或跳闸，以保护变压器。
P242A、气体B、液体C、固体D、气味45、电力系统中常用的Y,d11接线的变压器，三角形侧的电流比星形侧的同一相电流，在相位上超前（）度。
P242A、30B、60C、120D、15046、重瓦斯动作后，跳开变压器（）断路器。
P243A、高压侧B、各侧C、低压侧D、主电源侧47、以下（）动作后必须有自保持回路。
P243A、差动保护B、重瓦斯保护C、轻瓦斯保护D、以上答案皆不对48、轻瓦斯动作后，（）。
P243A、跳开变压器高压侧断路器B、跳开变压器低压侧断路器C、只发信号，不跳开关D、跳开变压器各侧断路器（重瓦斯）49（）的触点可以直接闭合断路器的跳闸线圈回路。
P240A、电压继电器B、电流继电器 (的触点容量小，不能直接闭合断路器的跳闸线圈YT回路)C、差动继电器D、中间继电器50、电力线路过电流保护的动作电流按躲过（）整定。
P243A、最大短路电流B、最小短路电流C、正常负荷电流D、最大负荷电流51对于高压电力线路，限时电流速断保护的动作时间一般取（）。
P244A、0.2sB、0.5sC、0.7sD、1s二、判断：1、继电保护装置的任务之一是当电力系统中某电气元件发生故障时，保护装置能自动、迅速、有选择地将故障元件从电力系统中切除。
（）312、过负荷、频率降低、单相断线均属于电气设备故障。
（）2313、电能质量降低到不能允许的程度，不属于电力系统的事故。
（）2314、继电保护的可靠性是指发生了属于它该动作的故障，它能可靠动作；而在不该动作时，它能可靠不动。
（）2325、衡量继电保护的好坏，最重要的是看其是否具有速动性。
（）232-2336、继电保护只需要可靠性，不需要灵敏性。
（）2337、灵敏性是指继电保护对整个系统内故障的反应能力。
（）2338、能使继电器动合接点由断开状态到闭合状态的最小电流称为动作电流。
（P2349、继电器的动作电流除以返回电流，叫做动作系数。
（）234 （反回）11、辅助保护是指当主保护或断路器拒动时用来切除故障的保护。
（）234 后备12、继电器是一种在其输入物理量（电气量或非电气量）达到规定值时，其电气输出电路被断开的自动装置。
（）234 接通和分断13、低电压继电器是反应电压下降到某一整定值及以下动断接点由断开状态到闭合状态的继电器。
（）23514、继电保护中符号kA表示电流继电器。
（）23515、继电保护中符号KT表示时间继电器。
（）23517、中间继电器用于增加触点数量和触点容量，具有动合接点和动断接点。
（）23519、信号继电器可以自保持，也可以不保持。
（）23520、时间继电器的延时动合接点是指继电器通足够大的电时瞬时闭合的接点。
（）235整定时间21、三角形接线方式在正常运行或三相短路时，流过继电器线圈的电流为相电流的1.732倍，并且相位上相差120O。
（）236 (30°)22、三角形接线方式主要应用于Y/d接线的变压器差动保护装置。
（）23623、在中性点非直接接地的电力系统中广泛采用两相不完全星形接线方式来实现相间短路保护。
（）23624、三角形接线方式在两相短路时，流过继电器线圈的电流为相电流的2倍。
（）23626、变压器异常运行状态主要包括：保护范围外部短路引起的过电流，电动机自起动等原因所引起的过负荷、油浸变压器油箱漏油造成油面降低、轻微匝间短路等。
（）23727、过电流保护是变压器内部故障的后备保护。
（）23828、过电流保护是变压器的主保护。
（）238 （后备）29、零序保护能反映中性点直接接地变压器内部的各种接地故障。
（）238 高压侧30、纵差动保护能反映变压器直接接地系统侧绕组的接地故障。
（）23831、纵差动保护能反映变压器的一切故障及异常运行。
（）23832、变压器容量在6000kVA以下的变压器、当过电流保护动作时间大于0.5s时，用户3～10kV配电变压器的继电保护，应装设电流速断保护。
（）238 （10000）33、室内装设的容量在315kVA及以上的油浸变压器，应装设瓦斯保护。
（）23834、时间继电器的触点不可以直接闭合断路器的跳闸线圈回路。
（）23935、电流继电器的触点不可以直接闭合断路器的跳闸线圈回路。
（）23936、反时限过电流保护其动作时间随电流的大小而变化，电流越大动作时间越长，电流越小动作时间越短。
