防雷接地测试原理方式及注意事项

防雷接地测试原理、方式及注意事项编制人:项继鹏西雅帝环境物业管理二零一六年(一)正确选择接地电阻测量方式及测量原理接地电阻测量方法通常有以下几种:两线法、三线法、四线法、单钳法和双钳法。
各有各的特点,实际测量时,尽量选择正确的方式,才能使测量结果准确无误。
1.两线法条件:必须有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。
如果已知地远小于被测地的电阻,测量结果可以作为被测地的结果。
适用于:楼群稠密或水泥地等密封无法打地桩的地区。
接线:E+ES接到被测地,H+S接到已知地。
2.三线法条件:必须有两个接地棒:一个辅助地和一个探测电极。
各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降,测量结果包括测量电缆本身的电阻。
适用于:地基接地,建筑工地接地和防雷接地。
接线:S接探测电极,H接辅助地,E和ES连接后接被测地。
3.四线法基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度最高的。
4.单钳测量测量多点接地中的每个接地点的接地电阻,而且不能断开接地连接防止发生危险。
适用于:多点接地,不能断开连接,测量每个接地点的电阻。
接线:用电流钳监测被测接地点上的电流。
5.双钳法条件:多点接地,不打辅助地桩,测量单个接地。
接线:使用厂商指定的电流钳接到相应的插口上,将两钳卡在接地导体上,两钳间的距离要大于0.25米。
(二)接地电阻值的正确测量接地是电器安全技术中很重要的工作之一,接地装置的合适与否,接地电阻值是否合乎标准要求,直接影响到电力系统设备的正常运行,影响到建筑物的安全,还关系到人身安全。
因此,应当正确选择接地方法及测量接地电阻。
笔者现依据接地电阻的测量原理及结合实际测试,提出下述测量接地电阻的几点经验。
一、测量前的分析测量前应掌握埋地电极的分布情况(最好查阅竣工图),然后依据公式: (s为电极系统所覆盖的面积),并按图纸计算接地系统的有限半径,以确定辅助电极的远近位置和朝向。
防雷接地施工流程与方法,防雷接地施工注意事项

防雷接地施工流程与方法,防雷接地施工注意事项有关防雷接地的施工流程,防雷接地的施工方法,防雷技术措施,防雷接地电阻测试等学问,包括接地装置、引下线安装、避雷带安装、电气接地施工方法等。
防雷接地施工流程及注意事项一、建筑防雷接地民用建筑工程防雷设防分三级,屋顶一般采纳254热镀锌扁钢作为避雷带沿女儿墙四周敷设,254热镀锌扁钢避雷带支持卡子间距为1米左右,但必需一致,转角处悬空段不大于1米,避雷带高出屋面装饰或女儿墙0.15米,同时屋面采纳254热镀锌扁钢构成不等避雷网格。
避雷网格沿屋面敷设,全部高出屋面的各种金属构件均需与避雷带焊接相连。
目前,一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线,钢筋上下焊接相连,直径大于16毫米二根为一组,柱子上端预埋1001008钢板,用于柱子内主钢筋与避雷带连接的转换。
工程接地体形式重要有人工接地体和利用基础作为接地体的形式。
利用承台钢筋网、桩基钢筋连接构成等电位接地网络,接地电阻不大于1欧姆。
每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环,并与引下线牢靠相连,外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。
近几年,等电位联结要求日益严格,重要有总等电位联结、辅佑襄助等电位联结、局部等电位联结。
机房、卫生间设备、金属管线等一般要作等电位接地。
二、防雷接地施工流程施工准备接地装置安装引下线安装避雷带支架制作安装避雷网安装接地电阻测试。
三、防雷技术措施材料齐全且符合设计要求,施工机具配备充分,施工图纸已对施工班组进行技术交底。
四、防雷接地施工方法防雷接地工程包括接地装置、防雷引下线及避雷带的安装。
施工采纳标准为《电气装置安装工程接地装置施工及验收规范》(GB5016992)1)接地装置a.依照设计图尺寸位置要求,将底板内两条结构主筋焊接连通,并与所经桩台及柱内的有关钢筋焊接(不同标高处利用两根竖向结构上下贯穿),并将两根主筋用油漆做好标记,便于引出和检查。
防雷接地检查常识和要点

防雷接地检查常识和要点防雷接地的测试方法1、你先找到防雷接地网的接地引线或等电位联接箱2、用接地电阻测测试仪测接地电阻(有两根测试桩0.4M的要插入泥土,一根距测试点20米,一根40米,所以测试点周围42米范围内要有泥土)3、接地电阻值越小越好,具体合格值当设计有要求时必需按设计要求规定,设计没要求时不能大于4欧。
防雷检测主要检测什么1、检测防雷装置的有效性,接闪器、引下线、接地装置等的连通性。
2、接地系统的有效接地电阻,要求≤10Ω。
3、电源防雷系统的对地绝缘阻抗是否在允许值,接地系统是否牢靠,瞬时钳压数值是否有变化等。
4、信息系统信号防雷系统,对于连接的电阻是否属于参数允许值,瞬时钳压数值是否有变化,对地绝缘电阻的正常值等。
一般的防雷检测基本是有这些方面的,还要根据属地的地方性要求,毕竟高雷暴地区的要求会高一些。
防雷装置运行中的检查、维护项目及注意事项有哪些?防雷装置在运行中,要加强巡检,及时发现异常和缺陷并进行处理,严防防雷装置形同虚设或防雷性能下降。
具体检查项目如下:(1)防雷装置引雷部分、接地引下线和接地体三者之间连接良好。
(2)运行中应定期测试接地电阻,接地电阻应符合规定要求。
(2)避雷器应定期做好预防性试验。
(3)避雷针、避雷线及其接地线应无机械损伤和锈蚀现象。
(4)避雷器绝缘套管应完整,表面应无裂纹、无严重污染和绝缘剥落等现象。
(5)定期抄录放电记录器所指示的避雷器的动作次数。
(6)接地部分接地应良好。
此外,在每年的雷雨季节来临之前,应进行一次全面的检查、维护,并进行必要的电气预防性试验。
具体的试验项目(其中有关避雷器部分是以阀型避雷器为例)如下1)测量接地部分的接地电阻。
2)避雷器标称电流下的残压试验。
3)避雷器工频放电电压试验。
4)避雷器密封试验等。

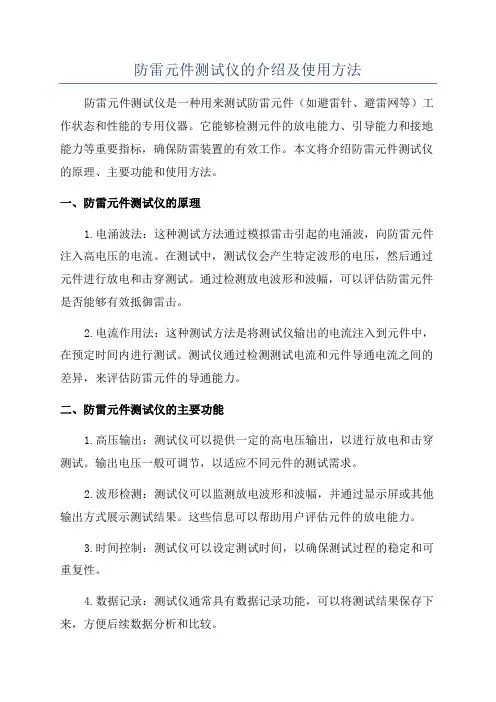

防雷元件测试仪的介绍及使用方法

防雷元件测试仪的介绍及使用方法防雷元件测试仪是一种用来测试防雷元件(如避雷针、避雷网等)工作状态和性能的专用仪器。
它能够检测元件的放电能力、引导能力和接地能力等重要指标,确保防雷装置的有效工作。
本文将介绍防雷元件测试仪的原理、主要功能和使用方法。
一、防雷元件测试仪的原理1.电涌波法:这种测试方法通过模拟雷击引起的电涌波,向防雷元件注入高电压的电流。
在测试中,测试仪会产生特定波形的电压,然后通过元件进行放电和击穿测试。
通过检测放电波形和波幅,可以评估防雷元件是否能够有效抵御雷击。
2.电流作用法:这种测试方法是将测试仪输出的电流注入到元件中,在预定时间内进行测试。
测试仪通过检测测试电流和元件导通电流之间的差异,来评估防雷元件的导通能力。
二、防雷元件测试仪的主要功能1.高压输出:测试仪可以提供一定的高电压输出,以进行放电和击穿测试。
输出电压一般可调节,以适应不同元件的测试需求。
2.波形检测:测试仪可以监测放电波形和波幅,并通过显示屏或其他输出方式展示测试结果。
这些信息可以帮助用户评估元件的放电能力。
3.时间控制:测试仪可以设定测试时间,以确保测试过程的稳定和可重复性。
4.数据记录:测试仪通常具有数据记录功能,可以将测试结果保存下来,方便后续数据分析和比较。
5.报警提示:测试仪通常会设有报警功能,当测试结果超出预设的范围时,会发出警报提示用户。
6.多种测试模式:测试仪通常具有不同的测试模式,可根据不同的防雷元件类型选择适用的测试模式。
三、防雷元件测试仪的使用方法使用防雷元件测试仪进行测试时,需要按照以下步骤进行:1.准备工作:首先,确认测试仪的电源已连接,并处于正常工作状态。
然后连接测试仪和防雷元件,确保连接线路良好。
2.参数设定:根据实际需求,设定测试仪的测试参数,包括输出电压、测试时间等。
根据元件类型选择相应的测试模式。
3.开始测试:确认参数设定无误后,点击“开始测试”按钮,测试仪将开始向防雷元件注入电流。

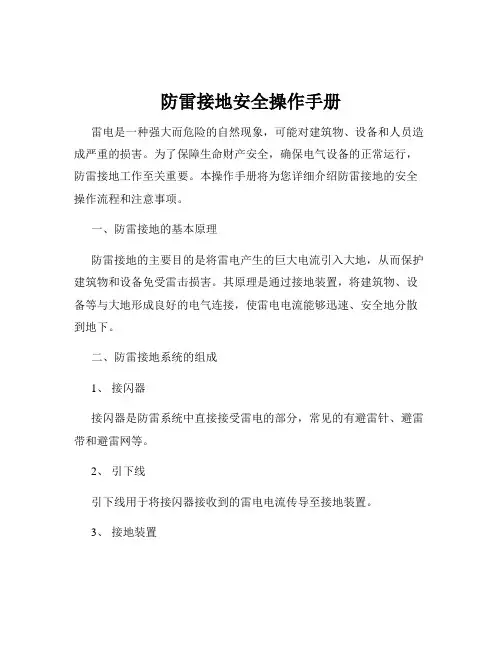

防雷接地安全操作手册

防雷接地安全操作手册雷电是一种强大而危险的自然现象,可能对建筑物、设备和人员造成严重的损害。
为了保障生命财产安全,确保电气设备的正常运行,防雷接地工作至关重要。
本操作手册将为您详细介绍防雷接地的安全操作流程和注意事项。
一、防雷接地的基本原理防雷接地的主要目的是将雷电产生的巨大电流引入大地,从而保护建筑物和设备免受雷击损害。
其原理是通过接地装置,将建筑物、设备等与大地形成良好的电气连接,使雷电电流能够迅速、安全地分散到地下。
二、防雷接地系统的组成1、接闪器接闪器是防雷系统中直接接受雷电的部分,常见的有避雷针、避雷带和避雷网等。
2、引下线引下线用于将接闪器接收到的雷电电流传导至接地装置。
3、接地装置接地装置是防雷接地系统的核心部分,包括接地极、接地母线等,负责将雷电电流安全地引入大地。
三、防雷接地的施工准备1、施工前应熟悉设计图纸和相关规范要求,制定详细的施工方案。
2、准备好所需的材料和工具,如接地极、接地母线、电焊条、电焊机等。
3、确保施工现场具备施工条件,清理场地,设置警示标识。
四、接地极的安装1、接地极一般采用角钢、钢管或圆钢等材料,长度应符合设计要求。
2、接地极应垂直打入地下,深度通常不小于 25 米,间距不小于 5 米。
3、接地极与土壤之间应接触紧密,可在接地极周围填充降阻剂,以降低接地电阻。
五、接地母线的敷设1、接地母线通常采用扁钢或圆钢,应沿建筑物外墙或基础敷设。
2、接地母线的连接应采用焊接,焊接长度不小于扁钢宽度的 2 倍或圆钢直径的 6 倍,焊接处应进行防腐处理。
3、接地母线应与引下线和接地极可靠连接。
六、引下线的安装1、引下线一般沿建筑物的外墙或柱子敷设,间距应符合设计要求。
2、引下线的连接应采用焊接或螺栓连接,连接处应进行防腐处理。
3、引下线应在距地面 18 米处设置断接卡,以便测量接地电阻。
七、防雷接地系统的测试1、防雷接地系统安装完成后,应进行接地电阻测试。
2、测试仪器应定期校验,确保测试数据的准确性。
防雷检测原理

防雷检测原理
防雷检测原理,是指通过对建筑物或设备进行雷电检测,以及提早预警和防护措施的一种技术手段。
其基本原理如下:
1.电场原理:当雷云经过时,云与地之间形成电场。
防雷系统中的检测器会感测到这个电场的变化量,通过分析电场的幅度和变化趋势等信息,可以判断雷电的强度和方向。
2.磁场原理:在雷电过程中,会产生瞬时强大的磁场。
防雷系统中的磁场探测器可以通过探测磁场的强度和变化情况,来识别雷电的存在和距离。
3.电磁波原理:雷电过程中会产生电磁波,包括射频信号和红外信号等。
防雷系统中的电磁波检测器可以通过接收并解析这些信号,以确定雷电的活动情况。
4.声音原理:雷暴过程中,会产生巨大的声音,即雷鸣。
防雷系统中的声音传感器可以通过接收和分析环境中的声音,来判断雷电的远近和强度。
综上所述,防雷检测原理主要通过感测电场、磁场、电磁波和声音等物理量的变化,来判断雷电的存在和活动情况。
通过及时的检测和预警,可以采取相应的防护措施,保护建筑物和设备不受雷击的损害。
防雷接地测试方法

防雷接地测试方法一、引言防雷接地测试是在建筑物、设备或工程中进行的一项重要测试,其目的是确保接地系统的有效性和安全性。
本文将介绍防雷接地测试的方法和步骤,以帮助读者更好地理解和应用该项测试。
二、测试前的准备工作在进行防雷接地测试之前,需要做一些准备工作。
首先,需要检查测试仪器和设备是否正常工作,确保其准确度和可靠性。
其次,需要对被测接地系统进行清理和检查,确保其无损坏或松动的情况。
最后,需要确定测试的时间和地点,以便进行合理安排。
三、测试方法和步骤1. 静态接地电阻测试静态接地电阻测试是防雷接地测试的主要方法之一。
该测试方法主要通过测量接地系统的电阻值来评估其性能。
测试步骤如下:(1)将测试仪器的电极插入接地系统的地下,确保与接地系统有良好的接触。
(2)打开测试仪器并选择合适的测试模式。
(3)开始测试,记录测试仪器显示的接地电阻值。
(4)根据测试结果评估接地系统的性能,如是否符合相关标准要求。
2. 动态接地电阻测试动态接地电阻测试是对接地系统的动态响应进行测试的方法。
该方法可以更好地评估接地系统的稳定性和耐受能力。
测试步骤如下:(1)将测试仪器的电极插入接地系统的地下,确保与接地系统有良好的接触。
(2)打开测试仪器并选择合适的测试模式。
(3)通过测试仪器发送一定频率和幅度的电流信号到接地系统。
(4)记录测试仪器显示的接地电阻随时间变化的曲线。
(5)根据曲线分析接地系统的动态响应特性,评估其稳定性和耐受能力。
3. 接地电位测试接地电位测试是对接地系统的电位进行测量的方法。
该方法可以评估接地系统的接地效果和安全性。
测试步骤如下:(1)将测试仪器的电极连接到接地系统的地下,确保与接地系统有良好的接触。
(2)打开测试仪器并选择合适的测试模式。
(3)记录测试仪器显示的接地电位值。
(4)根据测试结果评估接地系统的接地效果和安全性,如是否满足相关标准要求。
四、测试结果的分析与评估完成防雷接地测试后,需要对测试结果进行分析和评估。
