医院污水处理方案
医院污水处理流程图
医院污水处理流程图标题：医院污水处理流程图引言概述：医院是一个污水排放量较大的场所，对于医院污水的处理至关重要。
医院污水处理流程图是指根据医院污水的特点和排放标准，设计出的污水处理流程图，以确保医院污水经过处理后符合环保标准，不对环境造成污染。
一、污水收集阶段1.1 病房污水收集：病房内产生的污水主要包括洗手间、洗浴间、床头柜下的漱口水等，需要通过管道系统集中收集。
1.2 手术室污水收集：手术室内产生的污水含有大量的消毒液和药物残留，需要通过专门的管道系统进行收集。
1.3 门诊部污水收集：门诊部的污水主要包括洗手间和药房排放的废水，需要进行分开收集，以便后续处理。
二、初步处理阶段2.1 筛网过滤：医院污水中可能含有较大的杂物和固体颗粒，需要通过筛网进行初步过滤，防止堵塞后续处理设备。
2.2 沉淀池沉淀：经过筛网过滤后的污水进入沉淀池，通过重力沉淀去除悬浮物和沉淀物。
2.3 调节池调节：调节池用于调节医院污水的流量和水质，确保后续处理设备的正常运行。
三、生化处理阶段3.1 曝气池处理：医院污水中含有大量的有机物，需要通过曝气池进行生化处理，促进微生物降解有机物。
3.2 活性污泥处理：经过曝气池处理后的污水进入活性污泥池，通过微生物的作用去除有机物和氮、磷等污染物。
3.3 混凝沉淀处理：最后经过混凝沉淀池处理，去除残留的悬浮物和胶体物质，使污水达到排放标准。
四、消毒处理阶段4.1 消毒处理：医院污水中可能含有各种病原微生物，需要进行消毒处理，以确保排放达标。
4.2 残留氯去除：消毒处理后的污水中可能残留氯，需要通过去氯设备去除，避免对环境和水体造成危害。
4.3 pH调节：医院污水的pH值可能不稳定，需要通过pH调节设备进行调节，确保排放的污水符合标准。
五、污泥处理阶段5.1 污泥脱水：生化处理和混凝沉淀处理产生的污泥需要进行脱水处理，减少体积，方便后续处理或处置。
5.2 污泥干化：脱水后的污泥需要进行干化处理，减少水分含量，方便后续处置或资源化利用。
医院污水处理规范
医院污水处理规范引言概述：医院污水处理规范是指在医院内对产生的污水进行合理处理的一系列规范和措施。
医院作为一个大型医疗机构，每天都会产生大量的污水，其中含有各种有害物质和细菌，如果不进行规范处理，将对环境和人体健康造成严重威胁。
因此，制定并执行医院污水处理规范至关重要。
正文内容：1. 污水分类处理1.1 不同来源的污水分类医院产生的污水可以分为医疗废水、洗手间污水、餐厅废水等不同来源。
针对不同来源的污水，需要采取不同的处理方法，以确保每种污水都能得到有效处理。
1.2 污水处理设备选择针对不同来源的污水，需要选择不同的处理设备。
例如，医疗废水可以通过生物处理设备进行处理，洗手间污水可以通过沉淀池和过滤设备进行处理，餐厅废水可以通过油水分离器进行处理。
选择适当的处理设备可以提高污水处理效果。
1.3 污水处理流程污水处理流程包括预处理、主处理和后处理。
预处理阶段主要是去除大颗粒物质和沉淀物，主处理阶段主要是通过生物降解等方法去除有害物质和细菌，后处理阶段主要是对处理后的水进行消毒和净化。
通过合理的处理流程，可以有效去除污水中的有害物质和细菌。
2. 污水处理技术2.1 生物处理技术生物处理技术是一种利用微生物降解污水中有害物质的方法。
通过合理调节微生物群落和提供适宜的环境条件，可以加速有害物质的降解过程，从而达到净化污水的目的。
2.2 物理处理技术物理处理技术主要包括沉淀、过滤、吸附等方法。
通过这些方法，可以去除污水中的悬浮物质、颗粒物质和重金属等有害物质，提高污水的处理效果。
2.3 化学处理技术化学处理技术主要是利用化学药剂对污水进行处理。
例如，可以使用氯化铁等化学药剂对污水中的有机物和细菌进行消毒和杀菌，从而达到净化污水的目的。
3. 污水处理的环境影响3.1 污水对自然环境的影响医院污水中含有大量的有害物质和细菌，如果不进行规范处理，将会对自然环境造成严重污染，破坏生态平衡。
3.2 污水对人体健康的影响医院污水中的有害物质和细菌对人体健康造成潜在威胁。
医院污水处理工艺流程
医院污水处理工艺流程引言概述：医院作为一个大型医疗机构，每天都会产生大量的污水，其中包含有害物质和细菌。
为了保护环境和公众健康，医院污水必须经过专门的处理工艺流程。
本文将详细介绍医院污水处理的五个主要部分，包括预处理、生物处理、化学处理、沉淀处理和消毒处理。
一、预处理：1.1 污水收集：医院各个区域的污水会集中到一个污水收集系统中，包括排水管道和收集池。
这些收集系统需要定期清理和维护，以确保污水的顺利流动。
1.2 筛网过滤：在污水进入处理系统之前，会通过筛网过滤去除大颗粒的固体废物，如纸巾、绷带等。
这可以防止固体废物堵塞管道和处理设备。
1.3 油水分离：医院污水中常常含有大量的油脂，为了去除这些油脂，通常会采用物理方法，如油水分离器。
油水分离器可以将油脂和水分离，使油脂可以被回收利用，而清洁的水则进入下一步的处理过程。
二、生物处理：2.1 活性污泥法：医院污水中含有大量的有机物质，通过活性污泥法可以利用微生物将有机物质降解为二氧化碳和水。
这个过程需要一个生物反应器，其中有大量的活性污泥，微生物会利用有机物质进行代谢和繁殖。
2.2 曝气系统：为了维持微生物的生长和代谢，需要提供充足的氧气。
曝气系统会将氧气通过气泡的形式注入生物反应器中，使微生物能够正常工作。
2.3 沉淀池：生物反应器中的污水经过一段时间的处理后，会进入沉淀池。
在沉淀池中，污水中的悬浮物会逐渐沉淀到底部，形成污泥。
清水则会从上部流出，进入下一步的处理过程。
三、化学处理：3.1 调节pH值：医院污水中的pH值通常较低，需要通过加入化学药剂来调节。
常用的化学药剂包括石灰和硫酸铁等，它们可以提高污水的pH值，使其更适合后续处理。
3.2 混凝剂投加：为了去除污水中的悬浮物和胶体物质，通常会添加混凝剂。
混凝剂会与悬浮物和胶体物质结合成较大的团块，方便后续的沉淀处理。
3.3 氧化剂投加：有些医院污水中含有难以降解的有机物质，需要通过添加氧化剂来进行氧化降解。
医院污水处理整改措施
医院污水处理整改措施引言概述：医院作为一个重要的公共场所，每天都会产生大量的污水。
然而，由于医疗废水的特殊性，其处理和处置成为一项重要的任务。
本文将介绍医院污水处理的整改措施，包括污水处理设备的改进、废水处理流程的优化、废水处理技术的创新和废水处理管理的加强。
一、污水处理设备的改进1.1 更新设备：医院应根据实际情况，更新老化的污水处理设备。
新一代的污水处理设备具有更高的处理效率和更低的能耗，能够更好地适应医院的废水特点。
1.2 增加设备容量：随着医院规模的扩大和患者数量的增加，污水处理设备的处理能力也需要相应提高。
通过增加设备容量，可以确保废水能够得到充分处理，减少对环境的影响。
1.3 引进先进技术：医院可以引进国内外先进的污水处理技术，如MBR（膜生物反应器）技术和COD（化学需氧量）在线监测技术等。
这些技术能够提高污水处理的效率和水质的稳定性。
二、废水处理流程的优化2.1 分流处理：医院的废水通常包含不同类型的废水，如手术室废水、病房废水和实验室废水等。
通过对不同类型的废水进行分流处理，可以更好地控制废水的处理效果。
2.2 预处理工艺优化：医院废水中含有大量的有机物和微生物，为了提高后续处理的效果，可以采用物理、化学和生物等多种预处理工艺，如沉淀、氧化和生物降解等。
2.3 混合水质调节：医院废水的水质波动较大，需要进行混合水质调节，以保证处理系统的稳定性。
可以通过调节进水比例、添加调节剂和优化处理工艺等方式实现。
三、废水处理技术的创新3.1 膜技术应用：膜技术是目前较为先进的废水处理技术之一，可以实现高效的固液分离和水质的提升。
医院可以探索膜技术在废水处理中的应用，如膜生物反应器、超滤和反渗透等。
3.2 高级氧化技术：高级氧化技术是一种能够高效降解有机物的技术，可以有效去除医院废水中的有机物和微污染物。
医院可以考虑引入高级氧化技术，如臭氧氧化、紫外光催化和电化学氧化等。
3.3 氮磷去除技术：医院废水中的氮磷污染物对水环境造成严重影响，需要采取相应的去除措施。
医院污水处理整改措施
医院污水处理整改措施引言概述：医院作为一个重要的公共场所，每天都会产生大量的污水，其中包括各种有害物质。
为了保护环境和公众的健康，医院污水处理整改措施变得尤为重要。
本文将从五个方面详细阐述医院污水处理的整改措施。
一、完善污水收集系统1.1 建立污水收集管网：医院应建立完善的污水收集管网，确保所有污水都能被及时收集。
这需要合理规划管网的布局，包括主干管道和分支管道，以确保污水能够顺利流入处理设施。
1.2 安装污水收集设备：医院应安装合适的污水收集设备，如沉淀池和格栅，以去除污水中的固体和悬浮物质。
这样可以减轻后续处理设施的负担，提高处理效果。
1.3 定期维护和清洁：医院应定期对污水收集设备进行维护和清洁，确保其正常运行。
同时，还需要定期清理管道，防止堵塞和积存。
二、提高污水处理效果2.1 引入先进的处理技术：医院应引入先进的污水处理技术，如生物处理技术和膜分离技术。
这些技术能够有效去除污水中的有机物和微生物，提高处理效果。
2.2 加强污水处理设施的运行管理：医院应加强对污水处理设施的运行管理，确保其正常运行。
这包括定期检查设备的运行情况，及时修复和更换损坏的设备，以保证处理效果。
2.3 加大污水处理设施的处理能力：随着医院规模的扩大，污水产生量也会增加。
因此，医院应及时调整和扩大污水处理设施的处理能力，以满足日益增长的污水处理需求。
三、加强污水处理后的排放控制3.1 监测排放水质：医院应定期对处理后的污水进行水质监测，确保其达到国家排放标准。
这需要建立完善的监测系统，包括在线监测和定期取样分析。
3.2 排放水质的调整和控制：如果监测结果发现排放水质不符合标准，医院应及时采取措施进行调整和控制。
这可能包括增加处理设施的处理效果，或者采用其他措施进行后处理。
3.3 定期报告和公示：医院应定期向相关部门报告污水处理后的排放情况，并进行公示。
这样可以增加透明度和监督力度，确保污水排放符合法规要求。
四、加强员工培训和意识提升4.1 员工培训：医院应加强对员工的培训，提高他们对污水处理的认识和意识。

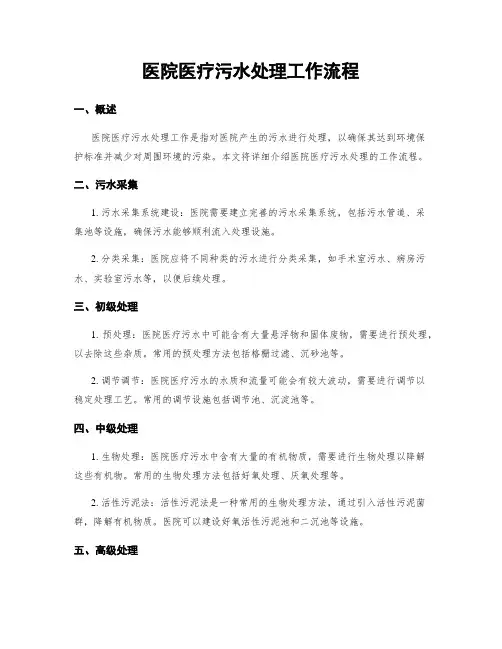

医院医疗污水处理工作流程
医院医疗污水处理工作流程一、概述医院医疗污水处理工作是指对医院产生的污水进行处理，以确保其达到环境保护标准并减少对周围环境的污染。
本文将详细介绍医院医疗污水处理的工作流程。
二、污水采集1. 污水采集系统建设：医院需要建立完善的污水采集系统，包括污水管道、采集池等设施，确保污水能够顺利流入处理设施。
2. 分类采集：医院应将不同种类的污水进行分类采集，如手术室污水、病房污水、实验室污水等，以便后续处理。
三、初级处理1. 预处理：医院医疗污水中可能含有大量悬浮物和固体废物，需要进行预处理，以去除这些杂质。
常用的预处理方法包括格栅过滤、沉砂池等。
2. 调节调节：医院医疗污水的水质和流量可能会有较大波动，需要进行调节以稳定处理工艺。
常用的调节设施包括调节池、沉淀池等。
四、中级处理1. 生物处理：医院医疗污水中含有大量的有机物质，需要进行生物处理以降解这些有机物。
常用的生物处理方法包括好氧处理、厌氧处理等。
2. 活性污泥法：活性污泥法是一种常用的生物处理方法，通过引入活性污泥菌群，降解有机物质。
医院可以建设好氧活性污泥池和二沉池等设施。
五、高级处理1. 深度处理：医院医疗污水经过中级处理后，仍然可能含有一些难以降解的物质，需要进行深度处理。
常用的深度处理方法包括吸附、氧化等。
2. 活性炭吸附：活性炭是一种常用的吸附材料，可以去除医院医疗污水中的有机物质和重金属等。
医院可以建设活性炭吸附设施。
六、消毒处理1. 消毒方法：医院医疗污水中可能含有大量的病原微生物，需要进行消毒处理以确保水质安全。
常用的消毒方法包括紫外线消毒、氯消毒等。
2. 紫外线消毒：紫外线具有较强的杀菌能力，可以有效泯灭医院医疗污水中的病原微生物。
医院可以建设紫外线消毒设施。
七、排放标准1. 国家标准：医院医疗污水处理后的水质应符合国家相关标准，如《城镇污水处理厂污染物排放标准》等。
2. 监测检测：医院应定期对处理后的污水进行监测检测，确保排放水质符合标准。
医院污水处理相关要求
医院污水处理相关要求一、背景介绍医院作为一个大型医疗机构，每天产生大量的污水，其中包含各种有害物质和细菌。
为了保护环境和公众健康，医院污水处理成为一项重要的任务。
本文将详细介绍医院污水处理的相关要求，包括处理工艺、排放标准和监测措施等。
二、医院污水处理工艺1.预处理：医院污水经过初步的筛选、沉淀和调节pH值等工艺，去除大颗粒物质和部份悬浮物。
2.生化处理：将预处理后的污水进一步送入生化池进行生物降解，通过微生物的作用将有机物质转化为无机物质。
3.沉淀处理：经过生化处理后的污水进入沉淀池，通过物理沉淀将悬浮物和部份有机物质去除。
4.消毒处理：沉淀后的污水经过消毒处理，杀灭其中的细菌和病毒，确保排放符合相关标准。
5.深度处理：对消毒后的污水进行进一步处理，去除残留的有机物质和微量污染物，确保排放水质达到更高的标准。
三、医院污水处理排放标准根据国家相关法规和标准，医院污水处理后的排放需要满足以下要求：1.化学需氧量（COD）：不高于XXmg/L；2.生化需氧量（BOD）：不高于XXmg/L；3.总悬浮固体（TSS）：不高于XXmg/L；4.氨氮（NH3-N）：不高于XXmg/L；5.总磷（TP）：不高于XXmg/L；6.总氮（TN）：不高于XXmg/L；7.细菌总数：不超过XX个/mL；8.病毒：不超过XX个/mL。
四、医院污水处理监测措施为了确保医院污水处理的有效性和达标排放，需要进行定期的监测和评估。
具体措施包括：1.污水处理设备的运行监测：对污水处理设备的运行情况进行实时监测，确保各个工艺单元正常运行。
2.水质监测：对处理先后的污水进行水质监测，包括COD、BOD、TSS、NH3-N、TP、TN等指标的检测，确保排放水质符合标准要求。
3.细菌和病毒监测：对处理先后的污水进行细菌和病毒的监测，确保消毒工艺的有效性。
4.定期评估：对污水处理系统进行定期评估，包括设备运行情况、排放水质和消毒效果等方面的评估，及时发现问题并进行处理。
2024版医院污水处理技术指南
《医疗机构水污染物排放标 准》
规定医疗机构污水排放的限值、监测和监控要求，促 进医疗机构加强污水处理设施建设和管理。
《环境保护法》
强调污染者必须污 染和生态破坏。
行业标准规范介绍
01
《医院污水处理设计规范》
提供医院污水处理设计的原则、工艺选择、设备配置、污泥处理等方面
防止疾病传播 医院污水中含有的病原体可能导致疾病的传播， 通过污水处理可以有效杀灭病原体，防止疾病在 人群中传播。
节约水资源 通过对医院污水进行处理和回用，可以实现水资 源的循环利用，缓解水资源短缺问题。
医院污水特点及危害
污水特点
医院污水具有水量大、水质复杂、 含有大量病原体和有毒有害物质等 特点。
水质监测
定期对进、出水水质进行监测，包括 pH值、悬浮物、化学需氧量(COD)、 生物需氧量(BOD)、氨氮等指标。
记录与报告
详细记录日常监测和维护保养情况， 定期向上级管理部门报告。
设备检查与维护
对污水处理设备进行日常检查，定期 更换磨损部件，清洗设备内部，确保 设备正常运行。
应急处理措施
设备故障应急处理
氧化法
通过化学氧化或高级氧化技术， 将有机物氧化分解为低毒性或
无毒性物质。
关键设备及其功能
调节池
调节水质和水量，使污水能够 均匀、稳定地进入后续处理单 元。
沉淀池
实现泥水分离，去除污水中的 悬浮物。
格栅
去除污水中的大块悬浮物和漂 浮物，保护后续处理设备。
曝气设备
为活性污泥法提供氧气，促进 好氧微生物的生长和有机物的 降解。
技术培训班 组织或参加医院污水处理技术培训班，提高技术人员的专 业水平和实际操作能力，推动技术的普及和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医院污水处理方案书目录1、概述2、设计依据3、设计规范与执行标准4、设计原则与指导思想5、污水处理工艺设计6、污水处理工艺描述7、污水处理构筑物技术参数8、自动控制系统9、工程建设分项投资表10、经济技术分析医院污水处理技术方案1.概述XXX医院是一家新建的中小型综合性医院。
在污水处理中，医院污水水质复杂。
污水中含有大量细菌、病毒、寄生虫卵和有毒有害物质，有的可能含有放射性。
医院污水主要是综合病房污水。
设计采用生物接触氧化+沉淀+消毒工艺，即A /O工艺处理。
A /O 工艺的功能是硝化与反硝化作用。
其原理是通过硝化与反硝化菌作用，把污水中氨氮转换成亚硝态氮、硝态氮，再通过反硝化菌作用把硝态氮转换成氮气，从污水中脱氮。
设计要点是注重污水、污泥的杀菌消毒方式。
关键是杀灭病原菌。
2.设计依据2.1医院污水水质参数表2.2人民医院提供的污水量参数医院综合污水量Q＝168m3/d，q＝7m3/h 。
2.3医院污水处理出水水质要求2.4国家制定的医院污水排放标准2.5 国家制定的医院污泥排放标准3.设计规范与执行标准a)《医院污水处理设计规范》（CECS07：88）；b)《室外排水设计规范》（GBJ14-87）；c)《污水综合排放标准》（GB8978-1996）；d)《医院污水排放标准》（GBJ48-1983）；e)《污水排入城市下水道水质标准》（CJ3082-99）。
4.设计原则与指导思想①采用先进、合理工艺，确保污水处理后达到国家排放标准及环境保护要求。
②注重医院污水处理与医院环境相协调。
处理站为全封闭结构，无噪音、无异味。
③采用地埋式，地表覆土后绿化，可作为花园也可作为病人休息场所。
④占地少，投资省，上马快，管理方便。
⑤全自动控制。
可自动也可手动，无须专人看管。
5.污水处理工艺设计①根据医院污水特点，本方案采用生物接触氧化+污泥好氧消化处理，即A/O工艺。
工艺中A为水解酸化，即缺氧工艺，O为接触氧化。
它是利用兼性微生物通过释放细胞外自由酶或连接在细胞外壁上的固定酶进行催化生化反应，把难溶性大分子有机物分解为水溶性小分子有机物，把难以生物降解的有毒、有害物质降解为可生化处理的小分子物质，提高污水的可生化性，以便减轻后续好氧处理的有机负荷。
A段水解酸化在缺氧条件下运行。
溶解氧的浓度控制在0.5mg/L以下，形成以水解酸化细菌为主的缺氧活性污泥层。
污水从池底的排管进入，向上流经污泥层，截留污水中悬浮物，使污水中大分子有机物水解酸化为易于生物降解的小分子有机物，使污水得到净化。
O段接触氧化在好氧条件下运行。
溶解氧的浓度为2.5mg/L。
好氧菌生物量大,能有效地去除有机污物。
O段容积负荷为0.6kgBOD/m3.d 。
水解酸化的作用一是污水脱氮，二是污泥释磷。
接触氧化的作用一是去除BOD ，二是硝化反应，三是吸收磷。
②工艺流程：（预曝气） （鼓风） (加混疑剂)－→ 格栅 －→调节池 －→ 一沉池 －→ 接触氧化池 －→ 反应池－→6. 污水处理工艺描述医院污水经化粪池腐化处理后进入污水处理站格栅井。
经格栅清除悬浮物、药棉、纱布及粪便杂物后进入污水调节池。
调节池为钢砼结构，有效容积V ＝40m 3，水力停留时间t ＝6h 。
池内设预曝气装置。
为防止污泥沉积，增加污水中的溶氧，采用微孔曝气方式。
曝气后污水用无堵塞潜污泵提升进入竖流式一沉池。
竖流式一沉池上升流速V 0＝0.7mm/s ，水力停留时间T ＝1.5h 。
一沉池底部污泥（含水率95%）用气提送入污泥消化池进行好氧消化处理，其上清液重力流入生物接触氧化池进行生化处理。
生物接触氧化池采用推流式，3级。
总水力停留时间T 总＝6h 。
池内设半软性填料，易结膜，不堵塞，不结球。
用风机鼓风供氧，设计气水比15：1 。
接触氧化技术是利用微生物群体附着在纤维填料的表面形成生物膜，排放 处置在好氧条件下，废水流经滤料表面，废水中的有机物通过微生物的吸附、氧化、还原、合成过程，把废水中的有机物氧化成无机物二氧化碳和水。
主要设备为维系好氧生物细菌的半软性填料及布气充氧系统。
经生物接触氧化池处理后的污水，其BOD5去除率达95%。
汇入2个隔板反应池。
投加混疑剂pac，反应时间t＝20min。
入流V1＝0.6m/s，出流V2＝0.3m/s，进入二沉池。
二沉池采用竖流斜管式。
上升流速V＝0.4mm/s，水力停留时间t=1.5h，污泥回流比R≤2.0。
二沉池的作用：a.泥水分离;b.污泥浓缩;c.暂存活性污泥。
其目的是污水澄清。
二沉池底部污泥（含水率96%）用气提法送入污泥消化池进行好氧消化处理，其上清液进入消毒池。
消毒池加入固体氯片（或次氯酸钠溶液）进行消毒灭菌处理。
消毒时间T＝1.5h。
消毒池容积V＝10m3。
污水消毒加药量为20mg/l，污泥消毒加药量为2.5g/l。
一沉池和二沉池的污泥均采用污泥消化池进行好氧消化处理。
好氧消化处理的原理是将污泥通过混合、曝气，达到自身氧化期，即内源呼吸期。
经过内源呼吸期，使污泥中仅存在无机非分解物质，使污泥趋向稳定状态。
好氧消化目的是减少污泥量。
大部分污泥经过好氧消化转换成挥发性物质CO2、NH3、H2等。
好氧消化反应方程式：C5H7NO2+7O2→5CO2+NO3-+3H2O+H+污泥经好氧消化，加药消毒灭菌处理后，外运处置，污水经消毒处理后达标排放。
整体设备全套采用二组箱体组合,箱外壁间距800mm。
尺寸：11.0×2.5×2.8m及 9.5×2.5×2.8m 。
系统采用潜污泵提升, 全部以自流及压差逐级自动推流、自动消化污泥、自动排放残渣。
7.污水处理构筑物技术参数①格栅井1个，不锈钢制，规格600×400mm。
②调节池1座，有效容积V＝40m3，水力停留时间t＝6h。
构筑尺寸：L×B×H＝4.0×3.0×4.0m，池内设预曝气器20套，D215型，服务面积F＝0.55m2/个。
池体钢砼。
③一沉池（竖流式）1座，有效容积V＝10m3，上升流速V0＝0.7mm/s，水力停留时间t=1.5h；尺寸：L×B×H＝2.5×1.5×2.8m，钢制，内外防腐。
④生物接触氧化池1座，推流式，共分3级。
水力停留时间T＝8h，气水比15：1，填料材质为酫化纤维和聚丙纤维组成，规格Φ150×2000，共60m3。
设微孔曝气器55套，D215型，空气流量Q＝3m3/个·h，服务面积F＝0.55m2/个，水深2.5m，氧气利用率≤20%。
池体尺寸L×B×H＝11×2.5×2.8m。
钢制，内外防腐。
⑤反应池2座，投加混疑剂pac，反应时间t＝20min。
入流V1＝0.6m/s，出流V2＝0.3m/s，钢制，内外防腐。
⑥二沉池（竖流斜管式）1座，有效容积V＝10m3，水力停留时间t=1.5h，上升流速V0＝0.4mm/s,污泥回流比R≤2.0。
装斜管PVC，Φ40×1000mm，尺寸L×B×H＝2.5×1.5×2.8m，钢制，内外防腐。
⑦消毒池1座，容积V＝10m3，投加固体氯片或次氯酸钠溶液，水力停留时间t=1.5h。
钢制，内外防腐。
⑧污泥消化池1座，V＝7m3，尺寸L×B×H＝2.5×1.0×2.8m，沉淀池污泥采用专用气提装置送至污泥消化池（经好氧消化后污泥极少，每年只须清理1~2次）。
钢制，内外防腐。
⑨风机房1座，建筑尺寸：2.5×2.5×2.0m。
风机型号：HC-60S，2台风量：q＝18m3/min风压：P＝0.04MPa风机：N＝3.0KW⑩潜污泵2台，50QW10-10型。
q＝10m3/h，H＝10m，N＝1.1KW。
8.自动控制系统8.1设置PLC集中自动控制。
污水提升泵采用浮球阀自控。
8.2自动控制功能a)当调节池水位达到设定的高水位时，系统自动启动运行；b)当调节池水位达到设定的低水位时，系统自动停机；c)当调节池水位达到设定的警戒水位时，系统自动开启2台提升泵同时工作；d)2台风机交替使用。
当1台风机故障时，备用风机自动启动运行；e)系统内各机电的缺相、欠压、故障时，设声、光报警。
9.工程建设分项投资表本项目总投资为人民币叁拾叁万玖仟元整（￥339000）。
值班化验室土建费用未计。
10.经济技术分析①电费污水站用电按0.8元/kw·h计价。
装机总功率N总＝4.1KW, 同时使用系数K=0.8 。
E1＝4.1KW×0.8× 0.80元/ kw.h×24h÷168m3/d=0.37元/吨水。
②药费投药量为污水20mg/l，污泥2.5g/l。
固体氯片按1000g/5元计价。
E2＝20g×5元＝0.10元。
③运行费用∑＝E1+E2＝0.37+0.10＝0.47元/m3 。
处理1吨污水成本为0.47元/ m3。
④经济效益与社会效益明显污水处理后,减少了排污缴费,创建了经济效益和社会效益，保护了环境！。
