接地网设计方案及施工介绍.
接地网安装施工方案
一、工程概况本项目为某电力公司35kV架空送电线路改造加装防雷接地装置工程。
工程地点位于我国某省某市，施工范围为线路全长XX公里。
工程内容包括接地网安装、接地体施工、接地引线连接、接地电阻测试等。
二、施工准备1. 技术准备（1）熟悉施工图纸和设计对接地网施工技术要求，掌握接地网施工规范。
（2）组织施工人员进行技术培训，确保施工人员掌握接地网施工技术。
2. 材料准备（1）根据设计规格和型号，准备接地网用镀锌扁钢、角钢、铜绞线、铜排、铜棒、铜包钢等材料。
（2）对到达现场的材料进行规格、质量、外观等检查，确保材料符合要求。
3. 人员组织（1）技术人员：负责施工方案编制、技术指导、质量监督等。
（2）安全、质量负责人：负责施工现场安全管理、质量控制等。
（3）焊工及安装人员：负责接地网安装、接地体施工、接地引线连接等工作。
4. 机具准备（1）电焊机、切割机、气焊等焊接设备。
（2）接地沟开挖用机械设备或工具。
三、施工工艺及流程1. 接地沟开挖（1）根据设计图纸，确定接地网敷设位置、网格大小，进行放线。
（2）按照设计或规范要求的接地深度，进行接地沟开挖，深度留有一定的裕度。
（3）接地沟宜按场地或分区进行开挖，以便记录完成情况，确保现场文明施工。
2. 垂直接地体加工（1）按照设计或规范要求长度，加工垂直接地体。
（2）镀锌角钢作为垂直接地体时，切割面需进行防腐处理。
（3）垂直接地体的下端部加工成锥形，便于垂直接地体安装。
（4）在上端部敲击部位进行加固，避免垂直接地体安装时损伤。
3. 垂直接地体安装（1）按照设计图纸的位置，安装垂直接地体。
（2）连接接地体与接地引线，确保连接牢固。
4. 接地网敷设（1）按照设计图纸，将接地网敷设到位。
（2）连接接地网与接地体，确保连接牢固。
5. 接地电阻测试（1）按照规范要求，对接地网进行接地电阻测试。
（2）测试结果符合要求后，完成接地网安装工程。
四、质量保证措施1. 严格执行施工规范和设计要求，确保工程质量。
地网工程实施方案
地网工程实施方案地网工程是指在城市地下进行的工程施工，包括地下管线、电缆、通信线路等的铺设和维护。
地网工程的实施方案是保障城市基础设施运行的重要环节，下面将详细介绍地网工程实施方案。
一、前期准备工作。
在进行地网工程实施前，需要做好充分的前期准备工作。
首先要进行地下管线的勘测和测绘工作，确保对地下管线的位置、深度有准确的了解。
其次，要进行地下管线的清理和修复工作，清除地下管线周围的杂物和垃圾，并修复管线的损坏部分。
同时，还需要对地下管线进行安全评估，确保施工过程中不会对地下管线造成损坏。
二、施工方案制定。
在进行地网工程实施时，需要制定详细的施工方案。
首先要确定施工的时间节点和工期，合理安排施工进度，确保工程按时完成。
其次，要制定施工的安全措施，包括施工现场的安全防护、施工人员的安全培训等，确保施工过程中不发生安全事故。
同时，还需要制定施工的质量控制方案，确保施工质量达标。
三、施工过程管理。
在地网工程实施过程中，需要进行严格的施工过程管理。
首先要进行施工现场的管理，包括施工现场的布置、材料的堆放、施工设备的摆放等，确保施工现场整洁有序。
其次，要进行施工进度的跟踪和管理，及时发现和解决施工中的问题，确保施工进度顺利进行。
同时，还需要进行施工质量的检查和验收，确保施工质量符合要求。
四、后期维护工作。
地网工程实施完成后，需要进行后期的维护工作。
首先要对施工后的地下管线进行定期检查和维护，及时发现和修复管线的问题，确保地下管线的正常运行。
其次，还需要对施工现场进行清理和整理工作，清除施工现场的材料和设备，恢复施工现场的原状。
总结，地网工程实施方案是地下工程施工的重要环节，通过合理的前期准备、施工方案制定、施工过程管理和后期维护工作，可以确保地网工程的顺利进行和质量达标。
希望以上方案能够为地网工程的实施提供一定的参考和指导。
变电站接地网施工方案
变电站接地网施工方案1. 引言接地网是变电站电气设施的重要组成部分，其作用是保障设备和人员的安全。
本文档旨在提供一个详细的变电站接地网施工方案，以确保施工过程的安全性和质量。
2. 施工前准备在正式进行接地网施工之前，需要进行以下准备工作：•确定设计方案：根据变电站设计要求和相关规范，制定接地网的详细设计方案。
•采购材料和设备：根据设计方案，采购所需的接地网材料和设备，包括铜排、接地网线、接地电极等。
•组织施工人员：确定接地网施工团队，并对其进行培训，确保施工人员了解相关安全规范和操作流程。
•制定施工计划：制定详细的施工计划，包括施工进度、工作内容和安全措施等。
3. 施工过程3.1 安全措施在进行接地网施工过程中，必须严格按照相关安全规范执行以下措施：•穿戴个人防护装备：施工人员必须穿戴符合规范要求的个人防护装备，包括安全帽、绝缘手套、绝缘靴等。
•确定施工区域边界：在施工区域周围设置警示标志，禁止未经授权的人员进入。
•使用绝缘工具和设备：在接地网施工过程中，使用符合规范要求的绝缘工具和设备，确保施工人员的安全。
3.2 施工步骤接地网的施工主要包括以下步骤：1.铺设接地网线：按照设计要求，在变电站内部和周围的地表铺设接地网线。
确保接地网线与设备的连接牢固，并保持一定的间距。
2.安装接地电极：根据设计方案，在合适的位置安装接地电极。
接地电极应与地球有效接触，并使用导线与接地网线连接。
3.连接接地设备：将接地网线和接地电极与变电站设备连接，确保连接牢固可靠。
4.测试和验收：在施工完成后，进行接地网系统的测试和验收。
测试包括接地电阻、接地网的等电位性和互感环流等。
4. 施工质量控制为了确保接地网的施工质量，需要采取以下控制措施：•施工现场巡检：定期对施工现场进行巡检，检查接地网施工的符合性和质量。
•施工记录和报告：在施工过程中，做好施工记录和报告，记录关键节点和问题解决过程，以便于后续的追溯和总结。
•施工质量检测：定期进行接地网系统的质量检测，包括接地电阻测量、绝缘电阻测量等，确保施工质量符合规范要求。
接地施工方案
110k V变电站新建工程接地网施工方案一、编制依据1、《电气装置安装工程接地装置施工及验收规范》（GB-50169-2006）2、《电气装置安装工程电气设备交接试验标准》（GB50150-2006）3、《建设工程安全生产管理条例》（中华人民共和国国务院 393号）4、《工程建设标准强制性条文建筑工程部分》(2013年版)5、《国家电网公司基建安全管理规定》国网（基建/2）173-20156、《国家电网公司基建技术管理规定》国网（基建/2）175-20157、《中华人民共和国安全生产法》（2014年12月1日起执行）8、《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-20159、《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-201510、《国家电网公司输变电工程验收管理办法》国网（基建/3）188-201511、《国家电网公司电力建设安全工作规程（变电站部分）》（）12、110kV变电站新建工程《防雷接地》施工图二、工程概况本变电站主接地网的接地扁钢采用垂直排放，主接地网敷设时在各柱、设备处将接地引线引出地面，以备引接到柱和设备。
引出围墙外的备用接地引出线，在围墙内应设断接点，便于测试，穿档土墙设穿管。
主接地网埋深原土层下，所有水平均压带“十”字交叉处或“T”形相交处要求按规定可靠焊接，接地线连接处的搭接长度必须为接地体宽度的2倍。
主接地网水平接地体采用-60*8的热镀锌扁钢，接地引上线选用户60*8的热镀锌扁钢，垂直接地体（70*7的热镀锌角钢）作为辅助加强接地，基间距不小于以限制相互之间的屏蔽屏蔽作用。
接地网边缘转角处采用弧形布置，圆弧的半径不小于均压带间距的一半。
距室内地坪及楼面~处设环形接地母线（辅助接地网），各室中的设备金属支架、照明配电箱外壳、风机外壳、空调外机、室我栏杆、穿墙套管及楼地面、屋面和墙、柱、梁上的金属预埋件、电缆桥、支架的通长圆钢、扁钢、消防报警箱等所有需接地的设备和金属、均应就近与环形接地母线搭接。
变电站接地网施工方案
变电站接地网施工方案一、施工前的准备1.1施工单位应严格按照变电站接地设计方案进行施工准备。
施工前应认真查阅图纸和设计文件，了解接地系统的布置和施工要求。
1.2施工人员应熟悉相关的接地施工规范和标准，具备接地工程施工经验和技术能力。
1.3施工前应编制详细的施工计划，并进行合理的资源调配，确保施工进度和质量。
1.4施工单位应组织人员进行安全技术交底，对施工人员进行安全教育和培训，确保施工人员的安全作业。
1.5施工单位应准备好必要的施工工具和仪器设备，并经过检测和校准，确保施工的准确性和可靠性。
二、施工方法与流程2.1接地线的敷设2.1.1根据设计要求，选用合适的材料和规格的接地线，确保接地电阻符合要求。
2.1.2在施工前，应对接地线进行测量和检查，确保其质量满足设计要求。
2.1.3接地线的敷设应按照设计图纸进行，采用合适的敷设方式和固定方法，确保接地线的稳定性和安全性。
2.1.4接地线与设备金属构件的连接应牢固可靠，采用合适的连接方式，防止腐蚀、松动和电气接触不良。
2.1.5在接地线沿线应设立接地标志牌，以确保接地线的可视性和易识别性。
2.2构筑物接地2.2.1根据设计要求，对变电站建筑物进行接地处理。
施工前应对建筑物的金属构件进行清洁处理，确保与接地线的连接良好。
2.2.2接地网的黄铜接地极由施工方负责制作，并按照设计要求进行焊接和固定，保证其与接地线的连接良好。
2.2.3黄铜接地极应埋设在混凝土基底中，埋深要求按照设计要求进行，确保接地极的稳定性和接地效果。
2.2.4施工方应进行接地系统的绝缘测试和接地电阻测试，确保接地系统的安全可靠。
2.3环形接地网施工2.3.1接地网环的敷设应按照设计图纸进行，采用合适的材料和规格的导体，确保接地电阻符合要求。
2.3.2接地网环的焊接应符合焊接工艺规范，并经过质量检测。
2.3.3接地网环的固定应采用合适的方法，确保接地网环的稳定性和安全性。
2.3.4接地网环与接地极的连接应牢固可靠，防止松动和电气接触不良。

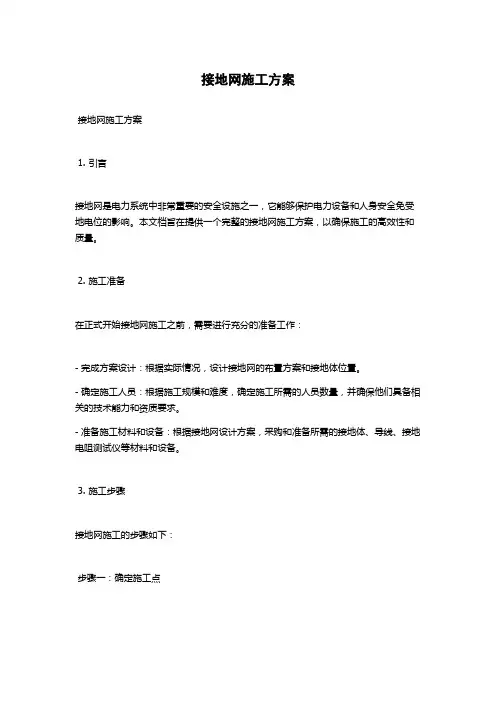

接地网施工方案
接地网施工方案接地网施工方案1. 引言接地网是电力系统中非常重要的安全设施之一，它能够保护电力设备和人身安全免受地电位的影响。
本文档旨在提供一个完整的接地网施工方案，以确保施工的高效性和质量。
2. 施工准备在正式开始接地网施工之前，需要进行充分的准备工作：- 完成方案设计：根据实际情况，设计接地网的布置方案和接地体位置。
- 确定施工人员：根据施工规模和难度，确定施工所需的人员数量，并确保他们具备相关的技术能力和资质要求。
- 准备施工材料和设备：根据接地网设计方案，采购和准备所需的接地体、导线、接地电阻测试仪等材料和设备。
3. 施工步骤接地网施工的步骤如下：步骤一：确定施工点在施工前需要确定好接地网施工的具体位置。
根据接地网设计方案，在地面上标出接地体的位置，确保布置合理。
步骤二：挖掘坑穴根据接地体的尺寸和布置方案，在施工点上挖掘合适的坑穴。
坑穴的尺寸应根据接地体的大小合理确定，确保接地体能够完全埋入地下。
步骤三：安装接地体将预先准备好的接地体安装到挖掘好的坑穴中。
接地体应与土壤充分接触，确保良好的接地效果。
在安装过程中，要注意接地体与导线的连接牢固可靠。
步骤四：铺设导线根据接地体的布置方案，使用导线将各个接地体进行连接。
导线的材质应符合相关的电气安全要求，并确保导线与接地体的连接牢固可靠。
步骤五：接地电阻测试完成接地网的铺设后，需要进行接地电阻测试，以确保接地网的可靠性。
测试时应使用专业的接地电阻测试仪，并遵循测试操作规范。
步骤六：施工记录和验收在施工过程中，应及时记录施工的各个环节和参数，包括接地体的位置、深度、导线的长度等信息。
施工完成后，还需进行接地网的验收，确保施工的质量符合要求。
4. 安全注意事项在接地网施工过程中，需要注意以下安全事项：- 工作人员应按照相关的安全操作规范进行作业，佩戴好个人防护装备，确保人身安全。
- 在挖掘坑穴和安装接地体时，要注意避免破坏地下管线，避免发生事故。
- 施工现场应设置明显的警示标志，确保他人不会误入施工区域。
接地网施工方法
接地网施工方法接地网作为一种保护电气设备和人身安全的重要装置，是电力系统中不可或缺的一部分。
正确施工安装接地网对于确保电力系统的稳定运行和人员安全具有至关重要的意义。
本文将介绍接地网的基本概念和施工方法，旨在帮助读者了解接地网的施工过程及注意事项。
一、接地网的基础知识接地网是一种通过导体将电气设备与大地之间建立连接，以排除电气设备中的电流或电压的装置。
它的主要作用是将电流导入地下，以防止电气设备或线路中产生的异常电流对设备或人身造成危害。
接地网通常由导体网格、接地装置和接地电阻组成，其中导体网格是最核心的部分。
二、接地网施工前的准备工作1. 设计方案：在进行接地网施工前，需要根据电气设备的特点和需要保护的区域，进行接地网的设计方案，包括导体网格的布置、接地装置的选择等。
2. 资材准备：根据设计方案确定所需的材料和工具，如铜排、连接件、焊接设备、接地电阻等。
确保所有材料和工具的质量和数量符合要求。
3. 地质勘探：进行地质勘探，确定施工场地的地质条件，了解地下水位、土壤电阻率等情况，以便进行合理的接地网布置。
三、接地网施工步骤1. 场地准备：清理施工现场，确保地面平整无障碍物。
按照设计方案确定好导体网格的布置位置。
2. 焊接导体网格：根据设计方案将铜排等导体通过焊接连接成网格状，确保导体之间的连接牢固可靠，并且与设备的接地点连接紧密。
3. 埋设接地电阻：根据设计要求，选择合适的接地电阻，并按照布置方案进行埋设。
接地电阻的埋设要求一般为深度不少于1.5m，埋深和数量要满足设计要求。
接地网施工方案
接地网施工方案接地网施工方案一、方案概述接地网是电气设备的重要组成部分，它的作用是将电气设备与大地作直接的导电连接，以确保设备正常运行、人员安全以及防止静电等不良现象的发生。
本方案旨在对接地网施工进行规范化和系统化管理，确保接地网质量达到要求。
二、施工前准备1. 预先计算接地网所需材料和设备的数量，并做好材料采购和装备调配工作。
2. 进行施工区域的勘察，了解地质情况和环境现状，为后续施工做好准备工作。
3. 制定详细的施工方案，包括施工流程、施工图纸和工艺要求等。
三、施工工艺1. 选择合适的接地网材料，一般常用的有铜排、铜线和镀锌铁丝等。
2. 根据设计要求，进行接地网的布线，包括水平和垂直两个方向。
3. 铜排焊接：采用电阻焊接方法，确保焊接牢固、导电可靠。
4. 铜线连接：采用压接连接方法，确保连接牢固、导电可靠。
5. 镀锌铁丝固定：采用钉子或夹子等固定方式，确保铁丝紧密固定在地面上。
6. 进行必要的焊接和连接测试，确保接地网的电阻达到设计要求。
7. 进行接地网与设备的连接，确保连接牢固、导电可靠。
四、安全措施1. 所有参与接地网施工的人员必须经过相应的培训和持证上岗。
2. 在施工现场设置明显的警示标志，提醒他人注意安全。
3. 施工人员必须配备个人防护装备，包括安全帽、工作服、胶鞋等。
4. 施工人员必须遵守工作现场的各项安全规定，如不吸烟、禁止乱丢垃圾等。
五、工程验收与质量控制1. 施工完成后，进行接地网的电阻测量，确保电阻符合设计要求。
2. 对接地网施工工艺进行评估，评估内容包括材料的使用、施工流程的合理性以及设备连接的牢固性等。
3. 建立施工质量档案，记录施工过程和质量控制情况，以备后续参考。
六、施工总结接地网作为电气设备的重要组成部分，施工过程中需要严格遵循相关规定和要求，保证施工质量和安全性。
通过合理的施工方案和严格的质量控制，确保接地网的正确安装和正常运行，为设备的安全运行提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地的作用及综合接地概念 接地网设计、施工遵循的规范及标准 设计原则 接地网的设计方案 接地网设计施工注意事项
接地的作用
接地是为了满足系统运行的需要和保护设备、 人身安全而常用的一种技术。接地靠接地装置来 实现。接地装置主要由下列两部分组成： （1）接地体。接地体又叫做接地极，是指埋 入地中 直接与 大地接 触的金 属导体 。 （2）接地线。接地线是指电力设备与接地体 相连接的金属导线 。
接地网说明
为配合车站施工，接地网敷设可分段进行。在 阶段性施工结束后，应对完工部分接地网进行 接地电阻测量，以此推算整体接地网接地电阻 值。如推算结果不能满足设计要求（小于 0.5Ω），则在余下部分接地网敷设中应采取相 应补救措施（如根据实际地质情况在局部地区 添加降阻剂）。
接地体连接方式
采用放热焊接，典型做法有“一”字型焊接、“ 十”字型焊接及T型焊接这几种，典型焊接如下 图所示：
综合接地概念图
接地网示意
接地网说明
人工接地网的外缘应闭合，外缘各角做成圆弧 形，圆弧半径不宜小于均压带间距的一半。 接地网内敷设水平均压带，按等间距（6M）布 置。 接地引出线及其相连接的水平接地体采用50×5铜排，其余水平接地体为-40×4铜排，垂 直接地体采用∅50×5铜管。
接地网说明
接地网施工流程
1、按图采购主要材料,准备现场施工事项 2、材料进场,按图标量地网沟并开挖主地网沟 3、 依图敷设主地网铜排，并安装铜管垂直接地极 4、 焊接各交叉点，并做好引上线铜排的焊接 5、填埋焊接好的地网,分步检测地网接地电阻 6、做好引上线铜排的维护 7、在土建底板钢筋结构施工时，做各引上点的止水板 的焊接。
接地网施工注意事项
三、引上线的外漏部分也需要做好安全保护，不能在后期 的土建施工中损坏。同时将引上的铜排和止水板用热缩 带包实，以免和钢筋接触，避免杂散电流腐蚀钢筋。 四、在地网施工过程中检测接地电阻，以保证可以满足设 计要求。等后期站台框架完工时，可以将各引上线的等 电位铜排进行安装，在检测其和主地网导通无误后，可 以确认整个接地网的安装工程完工。
接地体连接方式
接地体连接方式
焊接注意事项（验收规范3.4.3）
接地体为铜与铜的连接工艺采用热剂焊（放热焊 接）时，其熔接接头必须符合下列规定： 被连接的导体必须完全包在接头里； 要保证连接部位的金属完全熔化，连接牢固； 热剂焊（放热焊接）接头的表面应平滑； 热剂焊（放热焊接）的接头应无贯穿性的气 孔。
接地母排安装示意图
降阻剂使用方法
降阻剂使用方法
降阻剂使用方法说明
1.接地网沟槽、孔洞中回填用的素土，可采用粘土或 低土壤电阻率的粉末状强风化岩。 2.降阻剂的施放： （a）垂直接地体：首先开挖沟槽，用钻孔机钻出孔径约 ∅150毫米的洞孔。其次用深井泵或底部带有活门的管筒 抽干孔洞内积水（防止浆料稀释），放入垂直接地体并 与水平接地体焊接。最后将浆料从管口压入，直至充满 整个管体及降阻剂填充区，降阻剂用量每米约23公斤， 并应保证垂直接地体位于降阻剂填充区中心部位。如采 用机械浆料泵灌浆，需在铜管下部约1/3管长范围内的管 壁上交错每隔200毫米钻直径为10~15毫米的孔。
设计原则
接地装置的设计在保证人身安全、设备安全及运营可 靠性的基础上，应尽可能减少投资 接地网的设计应同时满足强电设备、弱电设备及其他 需接地的车站设备对工作接地、保护接地、防雷接地、防 静电接地的要求。 车站单独设置 1 个接地网，接地网的接地电阻应不大 于0.5Ω。
ห้องสมุดไป่ตู้
设计原则
车站设强电接地引出线、弱电接地引出线及非电气连 接的金属管线引出线。每组引出线的距离应满足沿接地导 体的距离不宜小于20米。 每组接地引出线为三根，其中一根为备用。接地引出 线应妥善保护，不得丢失、断裂。 综合接地系统的施工应充分考虑接地引出线穿越地下 车站结构底板时的防水问题。 降阻剂应采用物理降阻剂，禁止采用化学降阻剂。降 阻剂供货商应具备地铁工程的良好供货业绩。
接地网应靠近变电所并与车站结构底板平行布置，敷设 深度为车站底板垫层下约0.6m。若底板标高有变化，接 地网与底板垫层间仍应保持约0.6m的相对位置关系。 接地体敷设完后的土沟其回填土内不应夹有石块和建筑 垃圾等；外取的土壤不得有较强的腐蚀性；在回填土时 应分层夯实。在电阻率较高的土质区段应在土沟中至少 先回填100mm厚的净土垫层，再敷设接地体，然后用 净土分层夯实回填。
设计、施工应遵循的规范及标准
《地铁设计规范》GB50157-2003 《交流电气装置的接地》DL/T621-1997 《电气装置安装工程接地装置施工及验收标 准》GB50169-2006 《接地装置工频特性参数的测量导则》 DL475-2006
与相关专业的接口
供电专业负责提供接地网弱电接地端子排，动力 照明专业负责各设备用房内弱电接地母排及连接 电缆的设计。 vi相关方责任 供电系统：负责各设备用房内弱电接地母排及连 接电缆的设计。 动照：负责提供接地网弱电接地端子排。
降阻剂使用方法说明
（b）水平接地体：仅对接地网周边水平接地体施 放降阻剂。首先开挖沟槽，抽干内部积水。其 次敷设水平接地体并按要求与相邻接地体连接。 最后向降阻剂填充区灌注降阻剂，并保证水平 接地体应处于降阻剂填充区中心部位（可在灌 浆前对水平接地体进行必要的底部支撑），降 阻剂每米用量约19公斤。
接地网施工注意事项
一、主地网安装和焊接工程； 说明:在工程挖到站台底部时，应及时开挖接地网沟槽， 以免渗水，影响整个工程的进度，同时接地施工队伍准 备做接地网的焊接同时通知业主设备部代表现场检查， 以确定敷设好的地网可以回填，保证土建及时做垫层防 渗水等工作。 二、由于站台开挖工作是分步进行，所以未开挖的部分需 要预留 铜排在已做好的地网处，这样方便下次进行施工， 同时要保证预留的 部分不能被土建施工中损坏。
降阻剂使用方法说明
3.在向敷设完接地体的沟槽、孔洞中填充降阻剂或素 土时，应使填充料与接地体充分接触，并夯实。 4.降阻剂浆料调制严格按厂家产品说明书上要求进行。 5.接地网施工时须对接地网接地电阻及时测量，接地 电阻以实测为准，如施加降阻剂后不满足设计要求，则 应进一步采取降阻措施（如深打接地极或扩大地网）。
