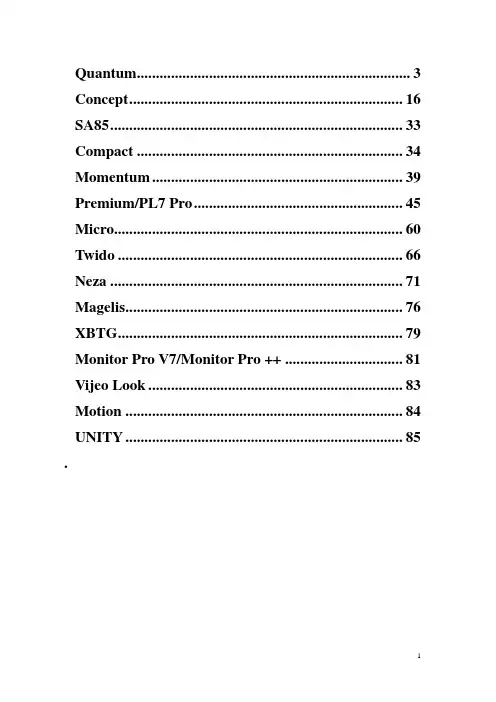

Quantum (3)Concept (16)SA85 (33)Compact (34)Momentum (39)Premium/PL7 Pro (45)Micro (60)Twido (66)Neza (71)Magelis (76)XBTG (79)Monitor Pro V7/Monitor Pro ++ (81)Vijeo Look (83)Motion (84)UNITY (85).Quantum1.Quantum远程I/O如果分布于主站的两个方向，是否可行？可行。
常见有两种方案：（1）RIO处理器上有双电缆端口，在每个RIO分站适配器上有一单电缆端口，这样从RIO处理器的两个电缆端口有两个线性的电缆沿着分开的路线至不同的远程分站装置。
干缆的长度和在每一根干缆上的分站数目在这种双电缆系统中不要求保持平衡。
在大多数情况下，该两条线路的安装可看作是两个独立的电缆系统。
但必须注意在两条线路上的分站总数不得超过由PLC支持的最大分站数目，在两条干缆上的每一个分站要有唯一的RIO网络地址。
（2）采用光纤中继器的光缆拓扑结构也可实现RIO分站分布在主站的两个方向。
详细拓扑结构可见《Modicon远程I/O设计和安装手册》。
2.QuantumMB+通讯卡SA85如何连到MB+光纤网络中？通过光纤中继器490NRP25400连到MB+光纤网络中，在这里光纤中继器起到了介质转换的作用。
3.Quantum热备系统带一个RIO，除配分离器MA-0186-100外，因只有一个RIO，还必须配分支器MA-0185-100吗？必须配，且在MA-0185-100的干线出口端用干线终端器52-0422-000来终止。
4.4个MODBUS口至1个MODBUS PLUS口的桥多路器NW-BM85-C002，其背面的MODBUS口，物理层是RS-232口，还是RS-485口？其背面的MODBUS口为RS-232口。
5.在配置Quantum顺序事件记录模板140ERT85410时，常遇到的问题：（1）多个ERT模板，要配多个GPS接收器（470GPS00100）吗？不需要，一个GPS接收器可同时连接多个ERT模板。
rs-485
RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。
RS485是一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，该标准由电信行业协会和电子工业联盟定义。
使用该标准的数字通信网络能在远距离条件下以及电子噪声大的环境下有效传输信号。
RS-485使得连接本地网络以及多支路通信链路的配置成为可能。
RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，多采用的是两线制接线方式，这种接线方式为总线式拓扑结构，在同一总线上最多可以挂接32个节点。
在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120Ω）的RS485专用电缆（STP-120Ω（用于RS485 & CAN）一对18AWG），而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆（ASTP-120Ω（用于RS485 & CAN）一对18AWG）。
在使用RS485接口时，对于特定的传输线路，从RS485接口到负载其数据信号传输所允RS-485通讯电缆结构图许的最大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等因素所影响。
理论上，通信速率在100Kbps及以下时，RS485的最长传输距离可达1200米，但在实际应用中传输的距离也因芯片及电缆的传输特性而有所差异。
在传输过程中可以采用增加中继的方法对信号进行放大，最多可以加八个中继，也就是说理论上RS485的最大传输距离可以达到10.8公里。
如果确实需要长距离传输，可以采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5到10公里，而采用单模光纤可达50公里的传播距离。
我们把工业网络归结为三类：RS485网络、HART网络和现场总线网络。
HART网络：HART是由艾默生提出一个过度性总线标准，主要是在4~20毫安电流信号上面叠加数字信号，物理层采用BELL202频移键控技术，以实现部分智能仪表的功能，但此协议不是一个真正意义上开放的标准。
4 CS3000-VnetIP(介绍)最新
•DDE
•广域网络的采用
R2
标准 PC 键盘操作功能改
进 的R， 功3.定 能01义键标相准对M应PaCy的机.’0操键1 作J盘an功上.’02
能。
R3.01: •新型I/O
•支持Windows XP系统 •SOE功能 •新的硬件
•16通道模拟量输入、输出卡 •内置安全栅的FIO卡件 •FIO继电器端子板
5
企业综合系统概貌
企业资源计划管理 ERP
工厂信息管理系统（PIMS）
工厂资源管理（PRM）
HIS
ENG
FFCS-L
GSGW
6
CENTUM CS 3000系统概貌（Vnet/IP）
HIS
ENG
PRM
Exaopc
Vnet路由器
FFCS-L
CS3000 on Vnet CS CS 1000
Field network
R3.0Ju4l.’04
•高级报警管理
标志着CS3000系统成为工
•远距离的远程I/O
作站版+服务器版的R超3大.型03
R2:
•现场总线的解决方案
•现场总线设备管理
•OPC接口
综合型DCS系统
开 “右放击的”网菜R络单3状操.0态作2监功测能
Jan.’03
R3.03:
Sep.’03
R1:
•Windows NT
384
384
384
384
0
576
10
实际余量 21.74% 20.00% 20.00% 20.00% 20.00% 0.00% 20.00%
FCS 01
I/O模件
AAI143 AAI143 AAI543 ADV151 ADV151
现场总线(重点)
一章1、现场总线：应用在生产现场，在测量控制设备之间实现双向串行多节点数字通信的技术。
2、现场总线技术特点：系统的开放性、互可操作性、通信的实时性和确定性、现场设备的智能与功能自治性、对现场环境的适应性。
3、现场总线的优越性：节省硬件数量与投资、节省安装费用、节省维护开销、用户具有系统集成主动权、提高系统的准确性与可靠性。
4、企业网络系统按功能结构划分为：企业资源规划层ERP、制造执行层MES、现场控制层FCS。
二章1、总线协议：总线上的设备如何使用总线的一套规划。
2、总线主设备：有能力在总线上发起通信的设备。
3、总线仲裁：对总线冲突的处理过程，根据某种裁决规则来确定下一个时刻具有总线占有权的设备。
有集中仲裁和分布式仲裁两种。
4、数据通信系统中，无线传输媒体：电磁波、红外线。
有线媒体：双绞线、电缆、电力线、光缆。
5、工业数据通信中常用数据传输速率9600b/s、31.25kb/s、500kb/s、1mb/s、2.5mb/s、10mb/s、100mb/s。
6、误码率pe：数字通信中二进制码元出现传输出错的概率。
用处：7、增加带宽w并不能无限制地是信道容量增大。
8、模拟数据编码：采用模拟信号的不同幅度、不同频率、不同相位来表达数据的0、1状态。
数字数据编码：用低电平的矩形脉冲信号来表达数据的0、1状态。
9、模拟数据编码的三种编码方法：幅值键控ASK、频移键控FSK、相移键控PSK。
10、曼彻斯特编码定义：数据通信中最常用的一种基带信号编码。
好处：在一个位时间内，其中间点总有一次信号电平的变化，这一信号电平的变化可用来作为节点间的同步信息，无需另外传送同步信息。
11、串行传输：数据流以串行方式逐位地在一条信道上传输。
并行传输：将数据以成组的方式在两条以上的并行通道上传输。
12、同步传输和异步传输是指通信处理中使用时钟信号的不同方式。
13、同步原因：接收方为了能正确恢复位串序列，必须能正确区分出信号中的每一位，区分出每个字符的起始与结束位置，区分出报文帧的起始与结束位置。
genius总线
1引言geinus i/o总线是美国ge fanuc自动化公司推出的一种工业控制总线，它既是i/o总线又是通信网络，非常适合于大量i/o处理和数据传输。
可作为一个网络、或作为一个交换实时信息的高速局域通信网络而进行工作，对安装在不同位置上的i/o系统进行控制。
ge fanuc自动化公司的多种产品支持geinus i/o总线，如plc 90-30、plc 90-70、versamax、field control、powermate h和d、ge传动、人机接口软件cimplicity hmi 和frameworx。
geinus i/o总线稳定性极强，适于高速及长距离传送，是一种确定性和开放性的总线，是为工业环境中的可靠通信而设计的，是一种重要的工业应用总线和最具特色的plc网络通信。
genius是一种将i/o监控系统与信息处理集成于一体的分布式i/o系统。
genius总线已成为分布式i/o的工业标准，引导外设和接口的开发。
2 genius i/o总线2.1 genius总线结构genius i/o总线结构和传输如图1，适用于不同距离下的高速数据传输，除i/o传输器外，还要求多种总线设备间进行数据传输。
（1）genius总线采用逻辑令牌环作为介质访问控制协议构成，总线上的每个网站都有权获得令牌来发送数据，总线上不存在一个主通信控制器。
genius总线是一种点对点的“令牌总线”系统，在网络中有一种电子“令牌”（token）传送给每台设备，通过它传输输入和诊断信息。
（2）genius总线提供全局数据（global data）和数据报文（data gram）两种类型的信息传送方式。
前者可自由收发数据而无需编程，后者是从总线上一台设备送到另一台设备的直接信息传送。
（3）genius总线采用调频（fsk）的方式对数据信号进行调制，即:用高频信号代表0，低频信号代表1。
这种调制方式使得genius总线的抗干扰性得到提高、传输距离增长。
NS产品型号对比表
SIEMENS(西门子) OLM的产品与NS21 Profibus的产品型号对照表NS21产品型号西门子OLM产品功 能 描 述 及 备 注NS2104OLMP11(6GK1502-2CAxx)一对塑料纤维光口可用NS2104代替,需换成玻璃光纤NS2104OLMP12(6GK1502-3CAxx)二对塑料纤维光口可用NS2104代替,需换成玻璃光纤NS2104MTOLMG11(6GK1502-2CBxx)一对多模光纤接口NS2101MTOLMG12(6GK1502-3CBxx)二对多模光纤接口NS2101MT OLM G12-EEC(6GK1503-2CDxx)二对多模光纤接口NS2104ST OLM G11-1300(6GK1502-2CCxx)一对单模光纤接口NS2101ST OLM G12-1300(6GK1502-3CCxx)二对单模光纤接口NS2106Repeater(6ES7972-0AA01-0xA0)协议型Profibus中继器NS2101ST OBT(6GK1500-3AAxx) 二对单模光纤接口ROCKWELL(罗克韦尔);A-B(Allen-Bradley,艾伦-布拉得利) 1786-系列产品与NS25产品型号对照表NS25产品型号1786-产品组合 功 能 描 述 及 备 注NS2504MT 1786-RPA :11786-RPFS:1单光口短距离光纤链路模块,不同的是光纤介质不同,NS25使用多模光纤NS2504MT 1786-RPA :11786-RPFM:1单光口中距离光纤链路模块,多模光纤,3KMNS2504ST -- 单光口长距离光纤链路模块,单模光纤,20KMNS2501MT --具有环环冗余功能的多模光纤链路模块 双光口,有自愈保护功能AB的产品中具有环网功能的仅有单模产品NS2501ST 1786-RPA :11786-RPFRL:1具有环环冗余功能的单模光纤链路模块双光口,有自愈保护功能AB的产品传10KM,NS25传20KMNS2506RE 1786-RPT或1786-RPTD两端口协议型隔离中继器NS2506RE + 电缆中继 1786-RPA:11786-RPCD:1+n两组成多端口协议型隔离中继器NS2504MT + 电缆中继 1786-RPA:11786-RPFM:1+n两组成多端口星型结构的光纤链路模块Schneider(施耐德);Modicon(莫迪康)MB+ and S908 RIO中继器系列产品与NS23产品型号对照表NS23产品型号 Modicon产品 功 能 描 述 及 备 注NS2304MT490NRP25300 单光口Modbus PLUS(MB+)光纤链路模块, 多模光纤,传输3公里NS2304ST -- 单光口长距离Modbus PLUS(MB+)光纤链路模块, 单模光纤,20KMNS2301MT 490NRP25400NWFR85D200具有环环冗余功能的多模光纤链路模块双光口,有自愈保护功能NS2301ST-- 具有环环冗余功能的单模光纤链路模块双光口,有自愈保护功能,20KMNS2314MT-- 单光口S908 TIO总线光纤链路模块, 多模光纤,传输3公里NS2314ST-- 单光口长距离S908 Remote IO光纤链路模块, 单模光纤,20KMNS2311MT 490NRP95400NWFR89D200具有环环冗余功能的S908 Remote IO光纤链路模块多模双光口,有自愈保护功能NS2311ST -- 具有环网冗余功能的单模光纤链路模块双光口,有自愈保护功能,传20KMNS2306RE NWRR85001(RR85 Repeater)两端口协议型隔离中继器Mitsubishi(三菱)CC-Link系列产品与NS24产品型号对照表NS24产品型号Mitsubishi产品 功 能 描 述 及 备 注 NS2404MT AJ65SBT-RPS单光口CC-Link光纤链路模块,多模光纤,传输3公里NS2404ST AJ65SBT-RPG单光口长距离CC-Link光纤链路模块,单模光纤,20KM NS2401MT--具有环环冗余功能的多模光纤链路模块,有自愈保护功能NS2401ST--具有环环冗余功能的单模光纤链路模块双光口,有自愈保护功能,20KMNS2406RE AJ65BT-RPT两端口协议型隔离中继器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳讯记——国内最早最全总线转光纤厂商
Modbus总线光纤中继器/总线数据光端机介绍
Ci-uf110/120系列产品是一款工业级Modbus现场总线数据光端机,支持Modbus协议,
通信速率0~230.4K,单光口/双光口链网支持。IP30防护等级,波浪纹铝制加强机壳,35mmDIN
导轨安装,DC(9-30)V宽电源,具备继电器告警输出,双电源冗余和隔离保护功能。
Ci-uf110/120系列产品是一款工业级Modbus现
场总线数据光端机,支持Modbus协议,通信速率
0~230.4K,单光口/双光口链网支持。IP30防护等级,
波浪纹铝制加强机壳,35mmDIN导轨安装,DC（9-30）V
宽电源,具备继电器告警输出,双电源冗余和隔离保护
功能。 Ci-uf110支持一路光纤接口，一路数据接口，
Ci-uf120支持两路可级联上下行光纤接口，一路数据
接口。
特点：
l 支持Modbus现场总线协议,通信速率0~230.4K.
l 电接口具备1500V电压隔离以及600W浪涌保护功
能。
l 单光口/双光口链网支持.
l 采用DC9-30V宽电源输入，双电源冗余，DC1000V电源隔离，反接保护.
l 提供继电器输出光纤链路以及电源故障告警。
l IP30防护等级,波浪纹铝制加强机壳,采用标准工业35mm导轨安装方式。
规格：
数据接口:
Ø 兼容Modbus RS485 5PIN工业端子(DB9可选).
Ø 支持Modbus现场总线协议,通信速率0~230.4K.
Ø 终端电阻：该产品不带终端电阻,使用时视需要外接.
Ø 隔离电压：瞬间隔离电压5000V；持续隔离电压1000V；
光纤接口：
Ø 光纤波长：多模：850nm、1310 nm; 单模：1310 nm、1550nm;
Ø 传输光纤：多模：50/125、62.5/125、100/140um;单模：8.3/125、9/125um、10/125um
Ø 传输距离：多模2Km，单模20Km,更远距离可选。
Ø 光纤接口类型：SC、ST、FC可选；标配：ST接口
电源及保护：
Ø 电源：双电源冗余输入,DC（9-30）V,典型DC24V，功耗小于1.5W, 具有DC1000V电压
隔离以及反接保护功能,工业端子接口.
Ø 继电器告警输出：光纤链路故障和电源故障告警输出，触点最大容量：DC48V/1A,工业
端子接口.
机械特性：
Ø 外形尺寸：132mm×105mm×46mm
Ø 外壳:IP30防护等级,波浪纹铝制加强机壳.
深圳讯记——国内最早最全总线转光纤厂商
Ø 安装方式: 35mmDIN导轨安装.
Ø 净重:800g
工作环境：
Ø 工作温度：-10-70℃（-40~+85℃宽温可选）.
Ø 相对湿度：≤90%(无冷凝)
Ø 存放温度：﹣40～80℃
网络拓扑结构图：
