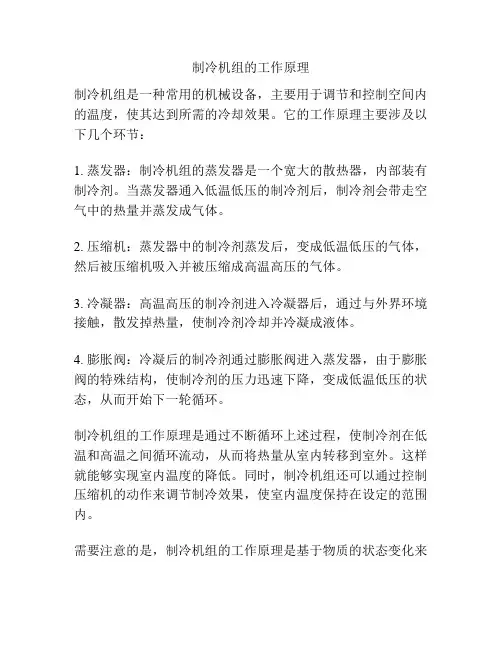

制冷机组的工作原理

⑶水—空气冷却式：在这类冷凝器中，制冷剂同时受到水和空气的冷却，但主要是依靠冷却水在传热管表面上的蒸发，从制冷剂一侧吸取大量的热量作为水的汽化潜热，空气的作用主要是为加快水的蒸发而带走水蒸气。所以这类冷凝器的耗水量很少，对于空气干燥、水质、水温低而水量不充裕的地区乃是冷凝器的优选型式。这类冷凝器按其结构型式的不同又可分为蒸发式和淋激式两种。我们现在使用的就是螺杆压缩机，螺杆压缩机是靠气缸中一对螺旋转子相互啮合旋转，造成由齿型空间的基元容积的变化，实现对制冷剂气体的压缩。

一、制冷的原理

首先讲讲什么叫制冷。制冷两字只能说是技术上的术语，严格讲是错误的，世界上没有那国的科学家能制造出“冷”来。我们是把利用机械设备把降温对象降到所需温度的方法叫制冷，这就是术语。

什么叫制冷，比如我们将装有一公斤20℃冷水的水壶放到一块烧到500℃的铁板上，没有多久水就开了，如果不拿开水壶，不多久水就干了。大家和说钢板在对水加热，反过来也可以说水在对钢板降温。而且，降了多少度，都可计算出来，因为一公斤水从20℃升到100℃，它需要外界提供它80大卡热量，水从100℃到烧干，它需要外界提供539大卡热量，也就是说一公斤20℃冷水烧到干，要外界提供619大卡热量。如果按制冷的角度它从外界或钢板中提取了619 大卡热量而变成了水蒸汽，使钢板降温了，这就是制冷，是利用水对钢板制冷。热量总是通过传导、对流、辐射，从温度高的物体转移到温度低的物体，绝不可能反过来进行。一个物体失去一些热量后，它的温度也会降低一些。我们的目的就是通过制冷系统，将介质中的热量向比制冷剂传递，达到降低介质温度的目的。

二、制冷系统的组成

最基本的四大部件

1、压缩机

制冷压缩机是制冷装置中最主要的设备，通常称为制冷装置中的主机。制冷剂蒸气从低压提高为高压以及汽体的不断流动、输送，都是借助于制冷压缩机的工作来完成的，也就是说，制冷压缩机的作用是：１、从蒸发器中吸取制冷剂蒸气，以保证蒸发器内一定的蒸发压力。２、提高压力，将低压低温的制冷剂蒸气压缩成为高压高温的过热蒸气，以创造在较高温度（如夏季35℃左右的气温）下冷凝的条件。３、输送并推动制冷剂在系统内流动，完成制冷循环。

我们现在使用的就是螺杆压缩机，螺杆压缩机是靠气缸中一对螺旋转子相互啮合旋转，造成由齿型空间的基元容积的变化，实现对制冷剂气体的压缩。

?⑵空气冷却式（又叫风冷式）：在这类冷凝器中，制冷剂放出的热量被空气带走。空气可以是自然对流，也可以利用风机作强制流动。这类冷凝器系用于氟利昂制冷装置在供水不便或困难的场所。

3、节流阀

起节流降压的作用，经冷凝器冷凝后的高压制冷剂液体经过节流阀时，因受阻而使压力下降，导致部分制冷剂液体气化，同时吸收气化潜热，其本身温度也相应降低，成为低温低压的湿蒸汽，然后进入蒸发器。

4、蒸发器

蒸发器也是一种热交换器,是使低压、低温制冷剂液体在沸腾过程中吸收被冷却介质(空气、水、盐水或其他载冷剂)的热量,从而达到制冷的目的。

三、常见故障及处理方法

1、电路故障

电控柜或仪表箱电路接线有误、电机烧毁、电磁阀接线错误导致开启。

2、运转机械故障

? 机组震动大：压缩机与电机同轴度大

? 机组与管道产生共振、

? 加油过量或制冷剂过量

? 地脚螺栓松动

2、运转机械故障

?运行中有异响：

?压缩机内有异物，对压缩机和过滤器进行清晰，必要时要对系统进行清理

?轴承损坏，对轴承进行更换，并检查转子的磨损情况，必要时要进行更换

?键槽或键磨损

2、运转机械故障

?压缩机体温过高：

?吸气温度过高，适当调大截流阀。

?部件磨损造成摩擦部位发热，停车检查

?压力比过大，降低排气压力。

?油冷却器能力不足，增加冷却水量，降低油温。

?喷油量不足，增加喷油量。

?由于杂质等原因造成压缩机烧伤，停车检查

?3、系统故障：

制冷机组是一个自动化较高，连锁较多的装置，任何的操作不当都可能造成突然停车。

制冷剂过量可能导致的异常：排气温度过高

? 吸气压力过高

? 压缩机负荷较重运转

? 过程中可能突然停车。

?3、系统故障：

?制冷量不足：过滤器堵塞，清洗。

? 压缩机转子磨损后间隙过大，检修更

? 换。

? 冷却水量不足或水温过高，调整水量

? 膨胀阀开的过大或过小，按工况要求

? 调整阀门开启度。

? 截流阀脏堵或冰堵，清洗。

? 系统内有较多空气，排放空气。

?冷量不足：

?制冷剂充罐量不足，添加到规定值。

?蒸发器内大量润滑油，回收冷冻机油。

?电磁阀损坏，修复或更换。

?膨胀阀感温包内流罐剂泄露，修复或更换。

?冷凝器的出液阀未开启或开启过小，适当开启出液阀。
